Moto 360 — умные часы от Google Motorola, вроде как первый гаджет этого рода с круглым корпусом и дисплеем. Не так давно Motorola выпустила эти часы на рынок, и ребята из iFixit получили собственный экземпляр.

Понятно, что его тут же разобрали на мелкие части, а результаты команда iFixit представила всем желающим. Как всегда, пошаговая разборка гаджета, Moto 360, в продолжении.

Используемые инструменты:

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Шаг 1. Достаем из коробки

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Технические спецификации устройства:

  • Процессор TI OMAP 3;
  • 4 ГБ внутренней памяти, 512 ОЗУ;
  • 1,56-дюймовый дисплей с разрешением 320*295;
  • Bluetooth 4.0 LE;
  • Сенсоры: шагомер, оптический пульсометр и другие.

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

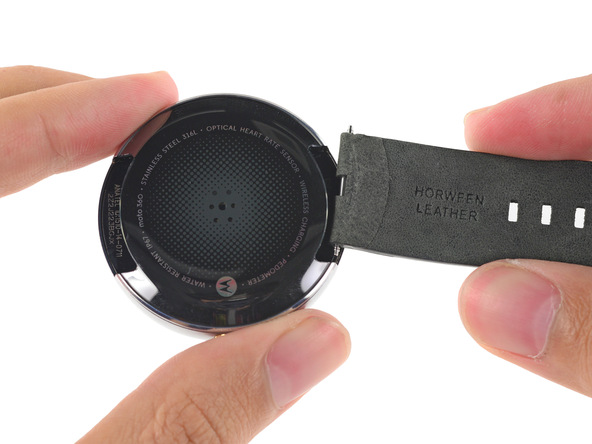

Шаг 2. Снимаем ремешок

Кожаный хороший ремешок, да. Есть и вариант с металлом.

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

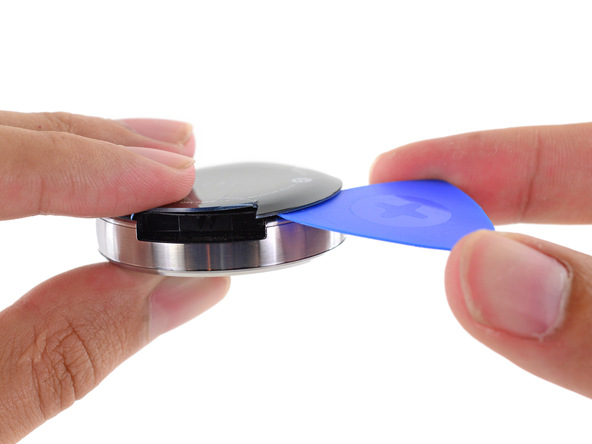

Шаг 3. Разбираем корпус

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

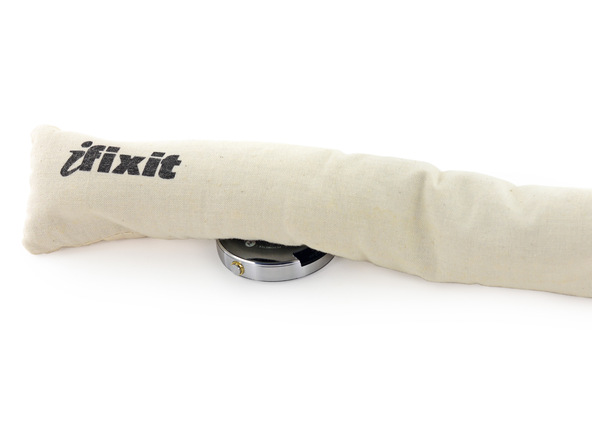

Нагрев для размягчения скрепляющего состава, и снятие крышки.

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Стандарт защиты у Moto 360 — IP67, что усложняет разборку.

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

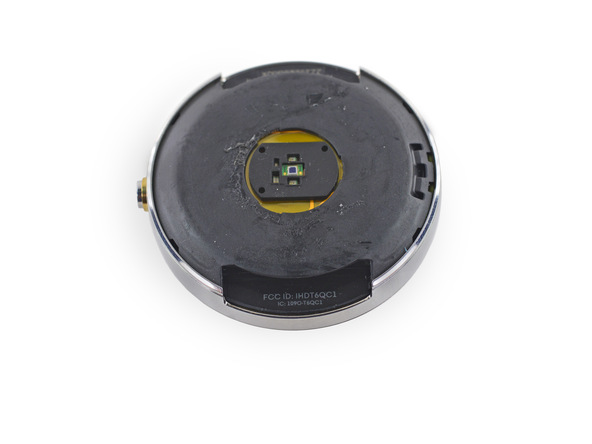

Шаг 4. Что под крышкой?

Первый взгляд на сенсор сердечного ритма.

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Маркировка: FCC ID: IHDT6QC1

Anatel ID: 1510-14-0711 (Anatel — бразильский государственный орга. занимающийся оценкой и одобрением гаджетов для продаж в Бразилии).

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

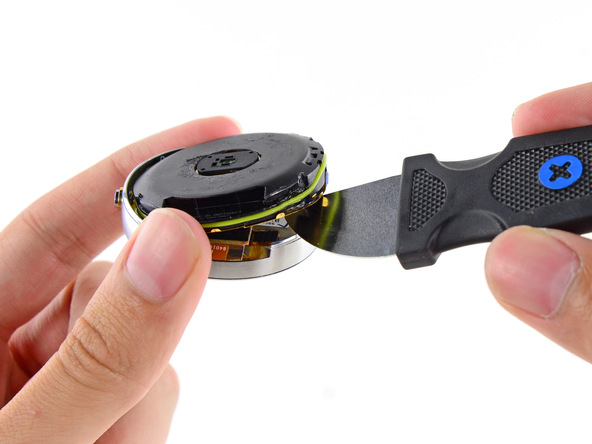

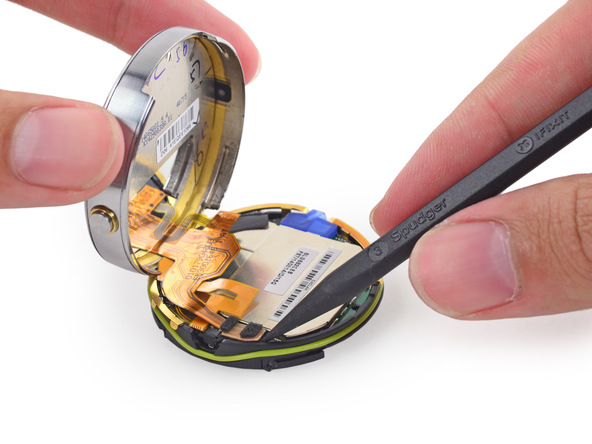

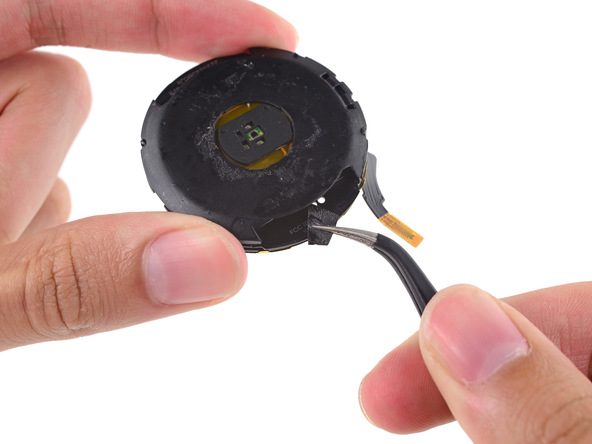

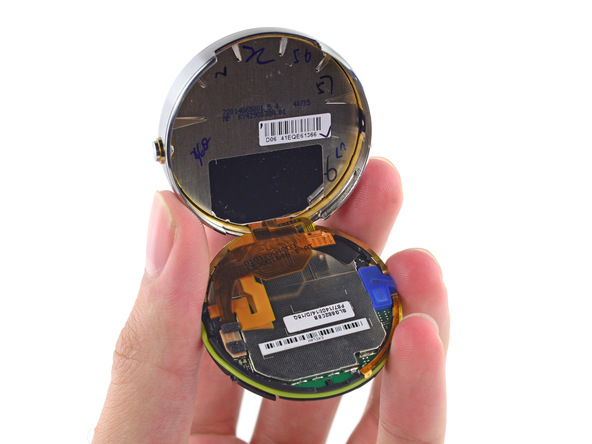

Шаг 5. Продолжаем разбирать корпус

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

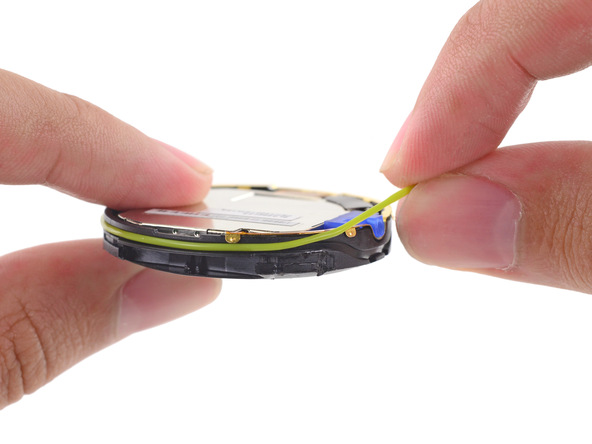

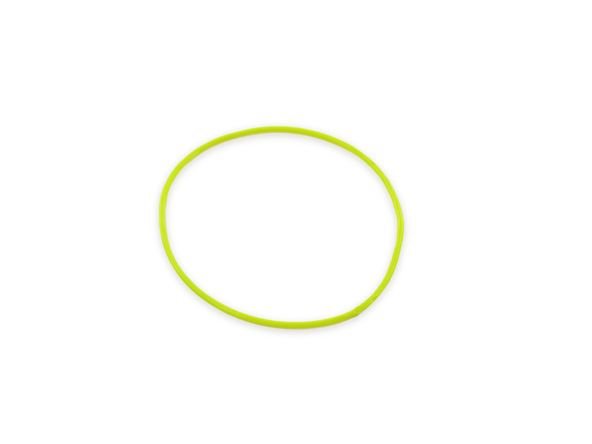

Шаг 5. Снимаем защитное кольцо

Это резиновое колечко не пропускает внутрь корпуса воду, в случае смачивания часиков.

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

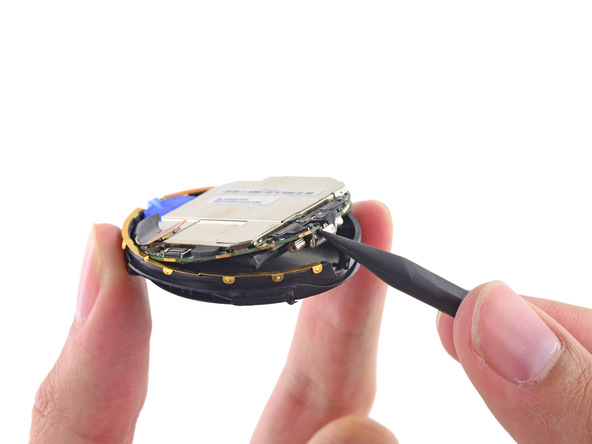

Шаг 6. Отделение материнской платы

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

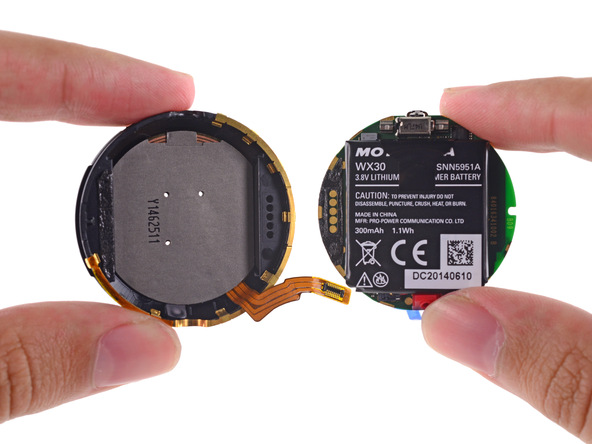

Шаг 6. Отделение аккумулятора

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Motorola облегчила снятие аккумулятора, добавив пластиковую вставку.

Сравнение емкости аккумуляторов у Moto 360 и конкурентов:

Motorola Moto 360: 3.8 В, 300 мАч, 1.1 Wh;

Samsung Gear Live: 3.8 В, 300 мАч, 1.14 Wh;

LG G Watch: 3.8 В, 400 мАч battery, 1.15 Wh.

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

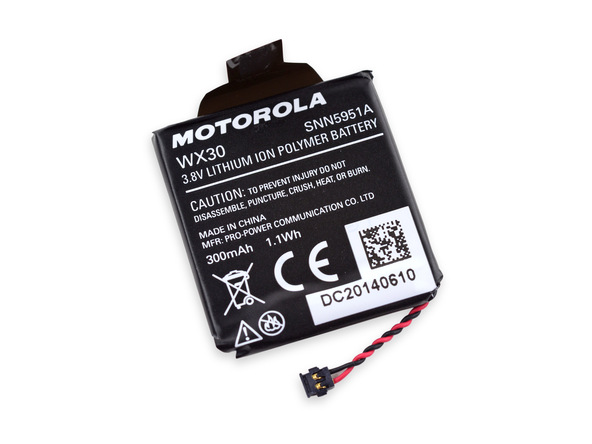

Шаг 7. Вот и аккумулятор

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

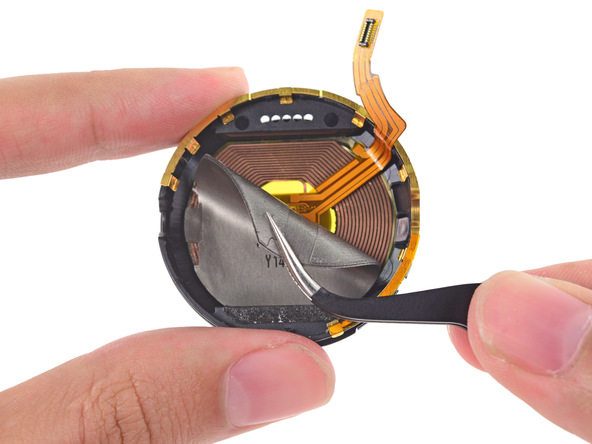

Шаг 8. Индуктивная зарядка

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Moto 360 — первые Android-часы, способные заряжаться без проводов. Вот индукционный модуль.

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

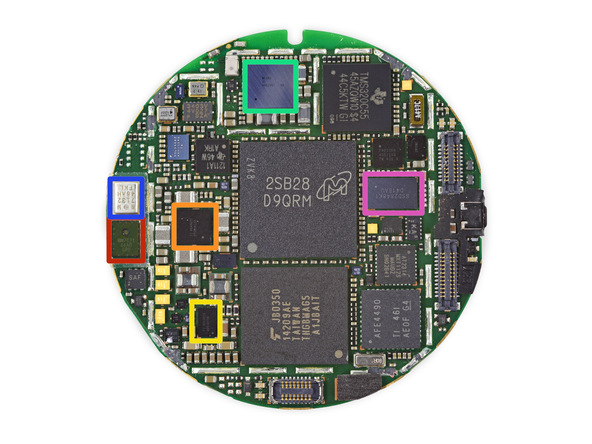

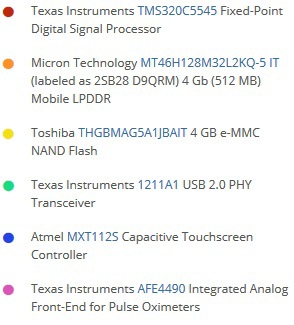

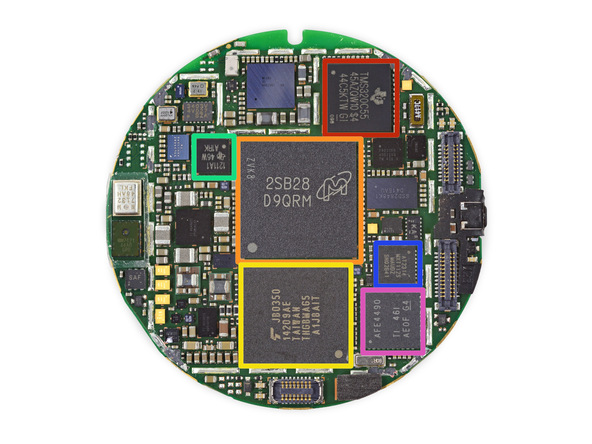

Шаг 9. Материнская плата

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

<img src="Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)">

Шаг 10. Процессор

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

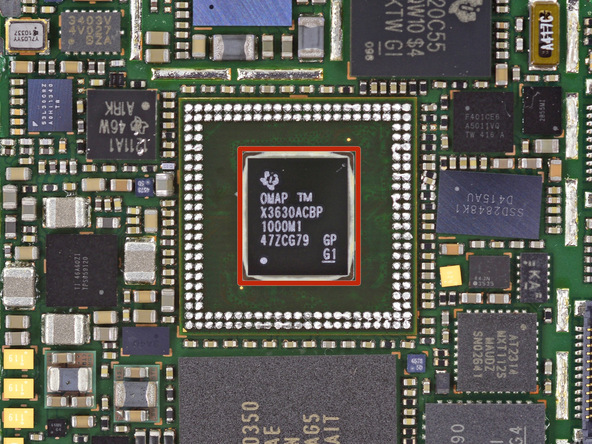

Под модулем ОЗУ находится Texas Instruments X3630ACBP (OMAP3630) OMAP 3 Applications Processor. Этот же процессор установлен у Motorola Droid 2 и у первых умных часов от Motorola — MOTOACTV.

Шаг 11. Еще немного материнской платы

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

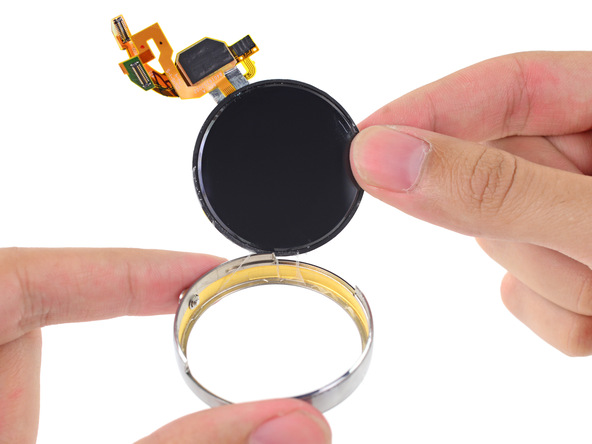

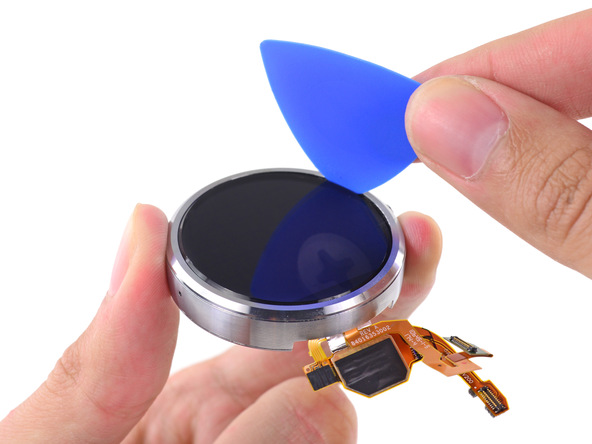

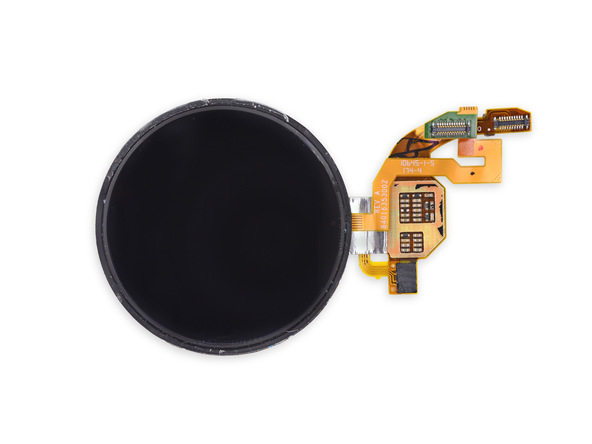

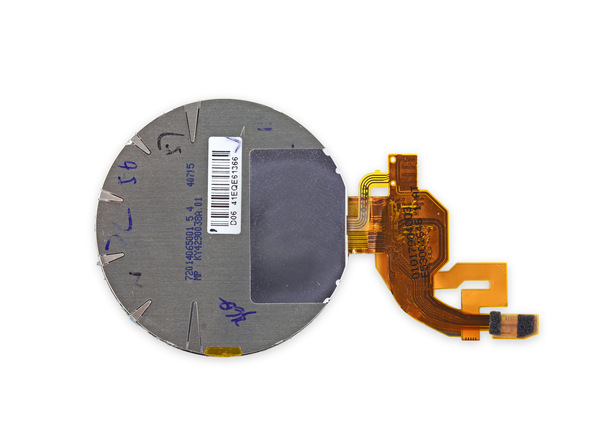

Шаг 12. Отделение дисплея

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Шаг 13. Разборка зарядного модуля

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

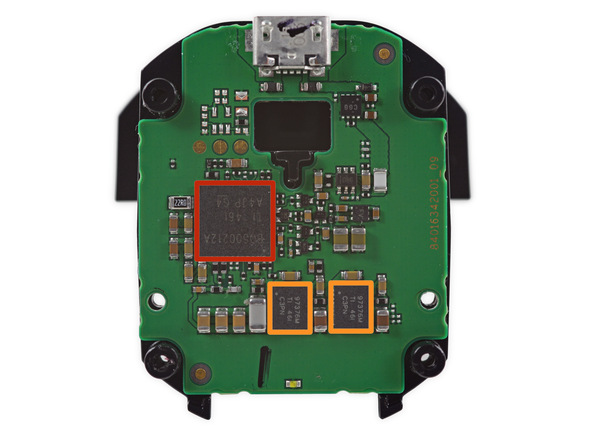

Шаг 14. Материнская плата зарядного модуля

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Красный: Texas Instruments BQ500212A Qi Compliant 5 V Wireless Power Transmitter Manager

Оранжевый: Texas Instruments 97376M Synchronous Buck NexFET Power Stage

Шаг 15. Все, разборка закончена

Умные часы Moto 360: полный разбор от iFixit (и 3 из 10 шкале ремонтируемости)

Несколько замечаний:

  • для снятия крышки корпуса нужен нагрев;
  • для замены батареи часы придется практически польностью разобрать;
  • для замены дисплея часы также придется полностью разобрать.

Как и говорилось в заголовке, по шкале ремонтопригодности часы получают 3 балла. Кстати, конкурент от LG заработал 9 из 10.
