Как я разработал устройство для качания детской кроватки

в 10:15, , рубрики: diy или сделай сам, Железо


Эта статья о том, как я разработал устройство для качания детской кроватки с маятниковым механизмом.
Если интересно – добро пожаловать под кат.

Началась эта история уже три с лишним года назад, когда мы с женой готовились к рождению сына. Помимо всего прочего, я озаботился покупкой детской кроватки, начал исследовать рынок на эту тему. Оказалось, что на сегодняшний день продаются следующие виды кроваток:

  • Просто кроватка, стоит на ногах. Ноги обычно снабжены колесами.
  • Кроватка-качалка с дугообразным полозом.
  • Кроватка с маятниковым механизмом качания.

Маятниковые механизмы бывают продольными (кроватка качается вдоль длинной стороны, как на заглавной картинке), поперечными (кроватка качается вдоль короткой стороны) или универсальными. В последнем случае одну и ту же кроватку можно собрать и так, и так.

Еще бывают колыбели – маленькая люлька, которую удобно ставить рядом с собой, когда занимаешься чем-нибудь, а малыш бодрствует.

Еще есть кровати-манежи, китайские. Есть еще кровати-трансформеры, к ним с торца пристроен комод и пеленальный столик, и тоже есть варианты с маятником. И еще много чего экзотического есть.

Но я был настроен именно на традиционную кроватку, стандартных размеров, из березы или бука, с маятниковым механизмом качания. Ну и как «человек прогрессивный, передовых взглядов» я сразу же задумался о том, что не руками же эту кроватку качать. Наверняка, думал я, давно придуманы механизмы качания, надо просто пойти в магазин и купить.

Однако к моему удивлению обнаружилось, что никакого готового устройства в продаже нет. Зато есть советы. Например, привязать веревочку одним концом к ноге, а другим – к кровати, и, качая ногой, качать кровать. Можно при этом даже за компьютером сидеть. А можно веревочку привязать к столику CD-ROMа, и написать программку, которая будет открывать и закрывать столик с какой-нибудь периодичностью. А еще можно использовать привод дворников от старых «Жигулей». А чтобы не шумело, поместить его в соседней комнате, а веревочку из этой комнаты провести в детскую через систему отверстий, шкивов и блоков. Есть советы еще более радикальные – не качать совсем. Потому что, наверное, это вредно и вообще вот в Спарте, например, детей не качали, и всех все устраивало.

Кроме советов обнаружилось несколько патентов, однако никаких устройств по ним не производится. Был один вроде бы производитель, я бы даже купил, наверное, тогда их устройство. Но на тот момент это уже было невозможно – насколько я понял, производство, если оно и было, они свернули.

Так мне и пришла в голову мысль разработать собственное устройство для качания кроватки.

Я проанализировал все патенты и другие найденные в интернете материалы, которые могли бы мне помочь. Также пришлось разобрать детские китайские электрические качели, чтобы посмотреть, что там внутри.

Постепенно сформировались требования к устройству:

  • Бесшумность. Это значит – никаких моторчиков, шестеренок, редукторов быть не должно. Можно, конечно, городить звукоизоляцию, но лучше изначально обойтись без всего этого.
  • Возможность дистанционного управления. А это, в свою очередь, означает способность устройства раскачать кроватку из состояния покоя.
  • Простота установки на кроватку. И, как следствие, возможность установки если не на все, то хотя бы на большинство имеющихся в продаже кроваток.

Размышляя о конструкции прибора, я отметил для себя несколько основных моментов. Во-первых, устройство качания должно подстраиваться под частоту собственных колебаний кроватки, подталкивая ее в строго определенные, нужные моменты времени, также как человек, стоящий на земле, раскачивает качели. Кроме того, связь кроватки с приводом не должна быть жесткой, нужно сделать так, чтобы качающуюся кроватку в любой момент можно было остановить рукой без ущерба для привода и руки. Кроватка должна качаться сама, а привод будет лишь компенсировать рассеивающуюся в результате трения энергию. Это в свою очередь определит невысокую мощность, потребляемую устройством.

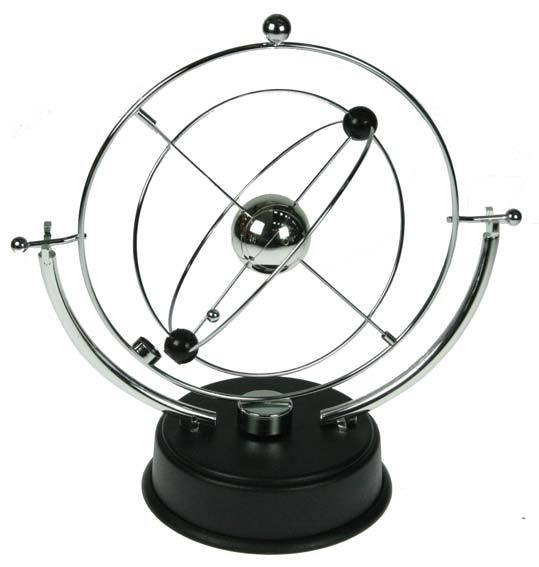

Помните, одно время были популярны «настольные вечные двигатели»? Там в подставке расположена катушка, а в качающейся части – магнит. Достаточно качнуть «двигатель», и он будет качаться до тех пор, пока в нем батарейки не сядут.
Принцип работы устройства прост – магнит, пролетая над катушкой, наводит в ней ЭДС, которая меняет знак в тот момент, когда магнит начинает удаляться от катушки. Вот на этом же принципе я и решил создать свое устройство. Важный момент – в качестве датчика я решил использовать ту же самую приводную катушку (а не, например, другую катушку, оптопару или датчик Холла). Другими словами, микроконтроллер (а конструкция собрана, конечно, именно на нем) сначала «слушает» ЭДС в катушке, а потом в нужный момент времени подключает ту же самую катушку к источнику питания.

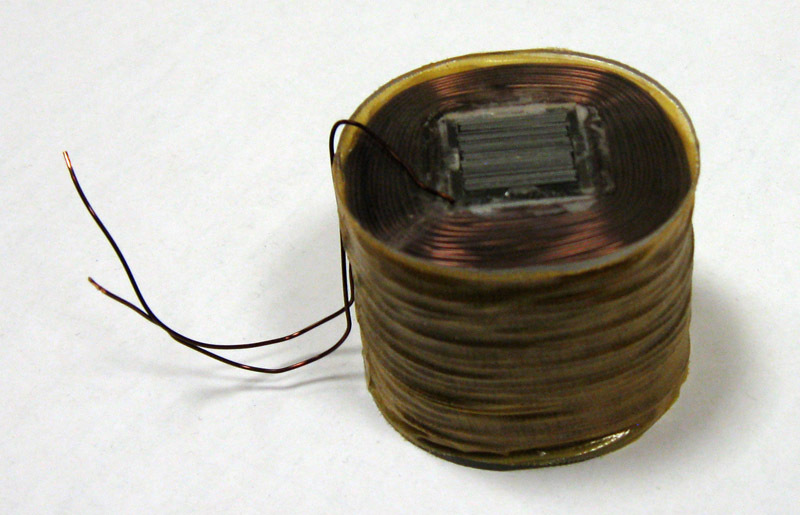

Проходя путь от идеи до готового устройства, мне пришлось решить множество вопросов. В качестве микроконтроллера подошел ATtiny24. Магнит был выбран неодимовый, в виде шайбы, диаметром 15 мм и толщиной 8 мм. Отдельная история с катушкой – ее параметры пришлось скрупулезно подбирать, используя как и некоторую теорию, так и несколько катушек-прототипов c разными размерами, диаметрами провода и количеством витков. Также варьировались геометрия и материалы сердечника. Конечно, мне хотелось сделать магнитную систему как можно более замкнутой, в идеале магнит должен двигаться с минимальными зазорами между полюсами сердечника. В этом случае достигался бы наибольший КПД устройства (а значит, и минимальное количество меди в обмотке). Однако в угоду простоты конструкции высоким КПД пришлось пожертвовать. Один из вариантов катушки (не окончательный) приведен на фотографии.


Для того, чтобы механизм качания мог сдвинуть кроватку с места, было предусмотрено некоторое смещение катушки относительно магнита в положении равновесия.

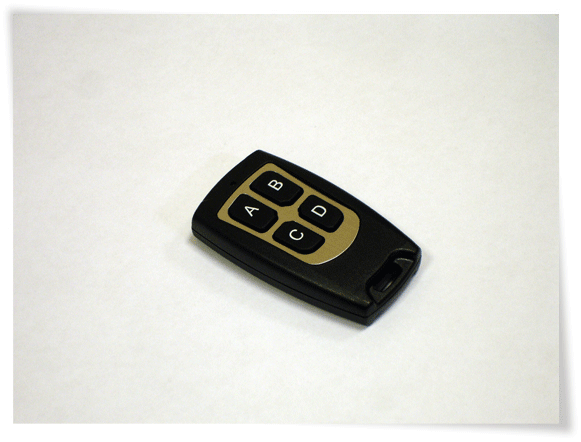

Дистанционное управление было выполнено с помощью готового китайского пульта с четырьмя кнопками (пуск, стоп, больше, меньше) и приемника к нему. Сейчас используется такой пульт:
В программе для микроконтроллера было предусмотрено шесть скоростей качания (меняется, по сути дела, длина подталкивающего импульса). Для шестой скорости алгоритм несколько сложнее – там используется серия коротких импульсов с проверкой полярности наводимой ЭДС в паузах между ними. Это позволяет достичь максимальной энергии качания.

На протяжении этих трех лет по мере возникновения новых идей программа совершенствуется. Например, был опробован (и сейчас используется) алгоритм динамического изменения длины импульсов в зависимости от периода качания кроватки. Также был создан алгоритм для плавного нарастания и плавного спада тока в приводной катушке, что определяет полную, абсолютную бесшумность устройства. Без этого усовершенствования устройство при работе все же издавало некоторый звук, похожий на тиканье часов. Есть еще идея создания ПИ-регулятора с обратной связью по амплитуде качания, но здесь пока не решена проблема определения этой самой амплитуды с помощью имеющегося «датчика».

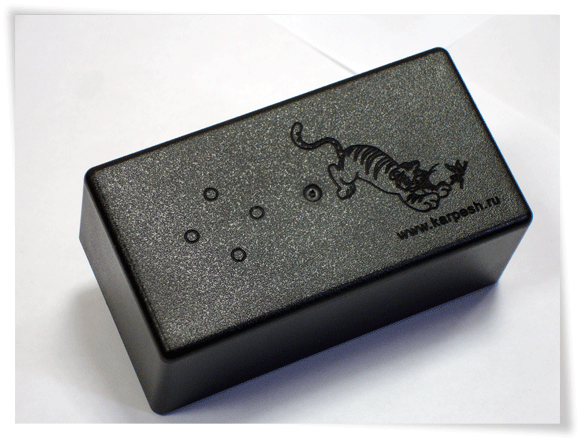

В качестве корпуса устройства был выбран готовый корпус Gainta, через какое-то время он обзавелся красивой картинкой, выгравированной лазером.
Блок питания – готовый, 12 В, 2 А.

Еще несколько фотографий устройства:
Как я разработал устройство для качания детской кроватки

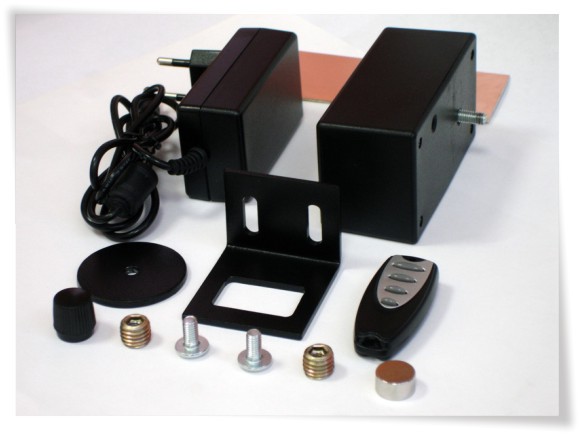

Нестандартные крепежные детали вырезаны с помощью лазерной резки и окрашены порошковой краской.
Как я разработал устройство для качания детской кроватки

И видео:

Мы пользовались нашим устройством качания около года, жена осталась очень довольна. А потом дитя отказалось укачиваться в кроватке, и устройство оказалось неактуально для нас.

А потом оказалось, что такие устройства можно продавать. Но это уже другая история.

Если вам понравится эта статья, я могу рассказать:
— о том, как я получал патент на полезную модель, и как он оказался практически бесполезным в реально произошедшем случае нарушения моих патентных прав;
— о том, как я начал серийно выпускать и продавать устройства качания, но пока так и не разбогател;
— о том, как у устройства появился новый пульт управления с экраном от Nokia 1202, а также дополнительные функции.
