Как оказалось, сделать внешнюю USB звуковую карту несложно и недорого. В этой статье расскажу как ее делал я.

Предыстория:

Пару лет назад в интернете на одном из форумов мне на глаза попалась тема про аудио ЦАПы. Я очень сильно загорелся идеей спаять аудиокарту(!) и с большим интересом начал читать описания различных конструкций. От их повторения меня отталкивали сложные (я не представлял, откуда буду вытаскивать «квадратную шину» I2C на компьютере или где взять S/PDIF) схемы и дорогие (это было самым веским аргументом) компоненты. Материала по данной тематике на русском языке и сейчас очень мало…
Через пару месяцев я нашел простую конструкцию на чипе PCM2702 и, самое главное, с подключением к компьютеру по USB. Я не испугался SSOP корпуса микросхемы, но испугался цены — более 500 рублей за штуку. Также я боялся испортить такую дорогую микросхему своей неопытностью (перегрев, статика… мало ли?). Стал искать другие решения. И наткнулся на конструкцию на PCM2705. Это тоже USB-кодек, но с более низкими характеристиками, по сравнению с PCM2702-й.
Микросхему нашел в толкучке на одном из форумов. Заказал себе и другу по одной. Не помню точно по какой цене, но не более 150р за штуку.

Схема:

Схему повторил почти один-в-один с первоисточником. А у него там почти чистый даташит.
DIY или Сделай Сам / [Из песочницы] Простой аудио ЦАП с подключением по USB (звуковая карта)

Плата:

Сделал свой вариант печатной платы. ЛУТ я тогда уже освоил.

DIY или Сделай Сам / [Из песочницы] Простой аудио ЦАП с подключением по USB (звуковая карта)

Первый запуск:

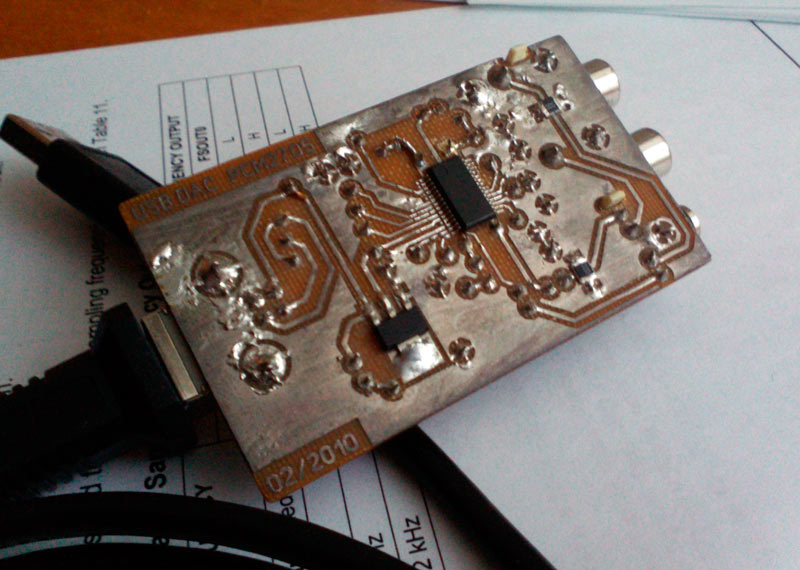

Запаял (думал не смогу запаять пятимиллиметровым жалом, но спасибо DI-HALT'у за идею с микроволной).

DIY или Сделай Сам / [Из песочницы] Простой аудио ЦАП с подключением по USB (звуковая карта)

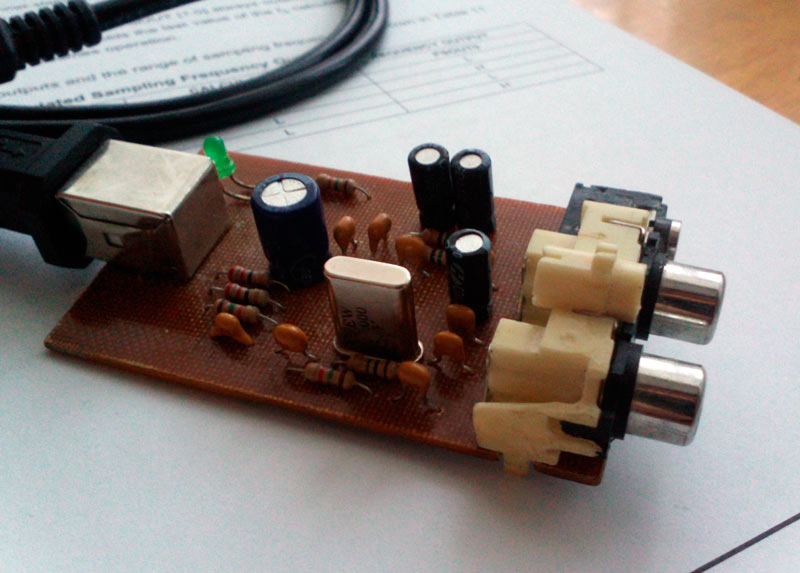

Дрожащими руками подключил к компьютеру… ОС обнаружила новое устройство. Установила драйвера. Подключил наушники — поёт! Да и притом ничуть не хуже, чем встроенная в ноут звуковуха. А даже лучше! По крайней мере, я услышал разницу на НЧ. На ВЧ не заметил. Но и наушники у меня не лучшего качества.
Другу тоже спаял, подключил и… не работает. Менял конденсаторы в обвязке кварца — не помогло, поменял сам кварц — заработало!

DIY или Сделай Сам / [Из песочницы] Простой аудио ЦАП с подключением по USB (звуковая карта)
DIY или Сделай Сам / [Из песочницы] Простой аудио ЦАП с подключением по USB (звуковая карта)

Пользуешься?

Пользуюсь. Иногда включаю его, когда хочется более качественного звука. Включал бы почаще, но неудобно пользоваться им — корпус так и не сделал, ноут туда-сюда таскаю…

Модернизация:

Если применить внешний блок питания с малошумящими стабилизаторами, звучание станет лучше, т.к. питание на шине USB содержит в себе очень много различных помех. Также можно поэкспериментировать с резисторами R7, R8 — поставить меньше и увеличить конденсаторы C12, C13 — улучшится передача низких частот.
Еще можно было вывести S/PDIF, но мне некуда было приткнуть дорожку на печатной плате, да и не нужен он был мне тогда. А так, на 5-ом выводе микросхемы он находится.
Двухсторонняя, грамотно спроектированная печатная плата была бы не во вред данной конструкции. Так как под «землю» будет отведен целый слой меди — это сократит пути возвратного тока и уменьшит уровень помех. На данный момент, если рядом с этим ЦАПом лежит мобильник и принимает входящий вызов или сообщение, то в наушниках хорошо слышны всем знакомые «ты-ты-ты-ты… ты-ты-ты-ты… ты-ы-ы-ы-ы.....».

Не могу найти PCM2705...

Аналогами PCM2705 является линейка PCM2704-2707. Кратко о них:
PCM2704: 28-Pin SSOP, Headphone and S/PDIF Output, External ROM Interface
PCM2705: 28-Pin SSOP, Headphone and S/PDIF Output, Serial Programming Interface
PCM2706: 32-Pin TQFP, Headphone and S/PDIF Output, I2S Interface, External ROM Interface
PCM2707: 32-Pin TQFP, Headphone and S/PDIF Output, I2S Interface, Serial Programming Interface

Можно использовать любую из них, по качеству они одинаковы.
Даташит прилагаю в архиве вместе со схемой и платой (открывать в Sprint Layout 5).

Автор: aitras
