Как я недавно выяснил, итальянцы, помимо поисков клада под питерскими львами, научились делать 3d-принтеры.
В Москве появился такой «итальянец» и мне удалось его проверить в деле.

3d принтер по итальянски: ShareBot

Под катом обзор принтера «Next Generation» и печать детали при помощи водорастворимого пластика.
(очень интересное решение «отстегивания» одного экструдера)

3d принтер по итальянски: ShareBot

Итальянское «племя» ShareBot
Компания основана в 2012

Линейка принтеров компании ShareBot
3d принтер по итальянски: ShareBot

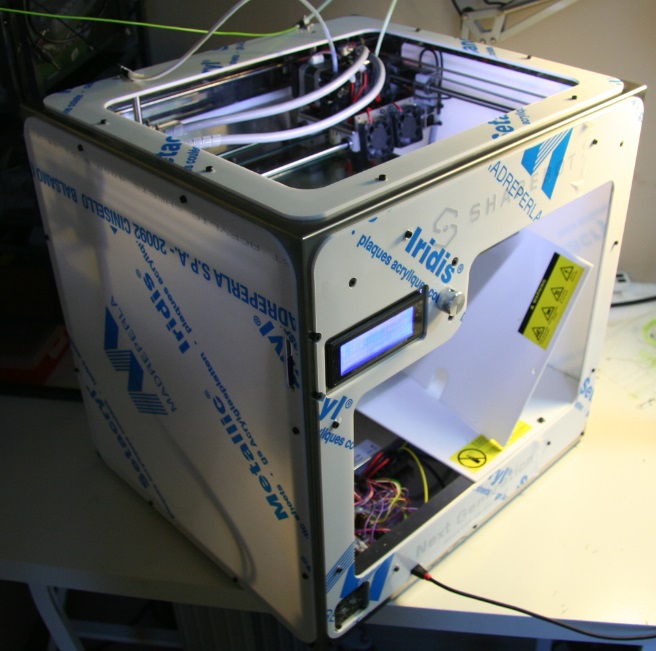

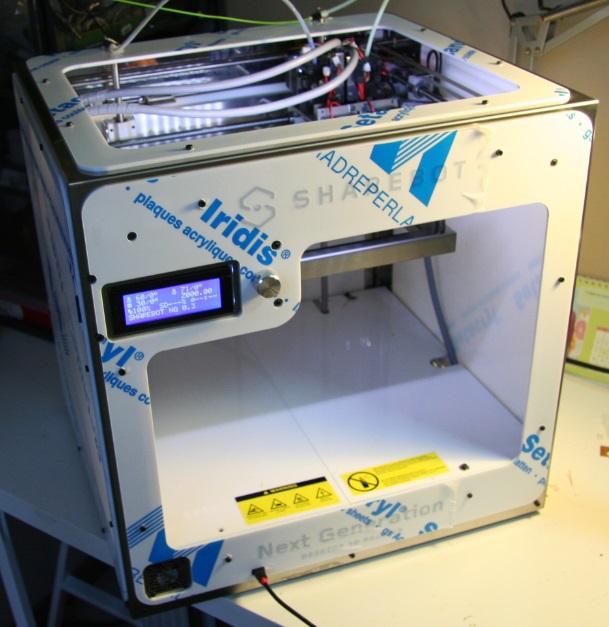

Внешний вид (в защитной пленке)
3d принтер по итальянски: ShareBot

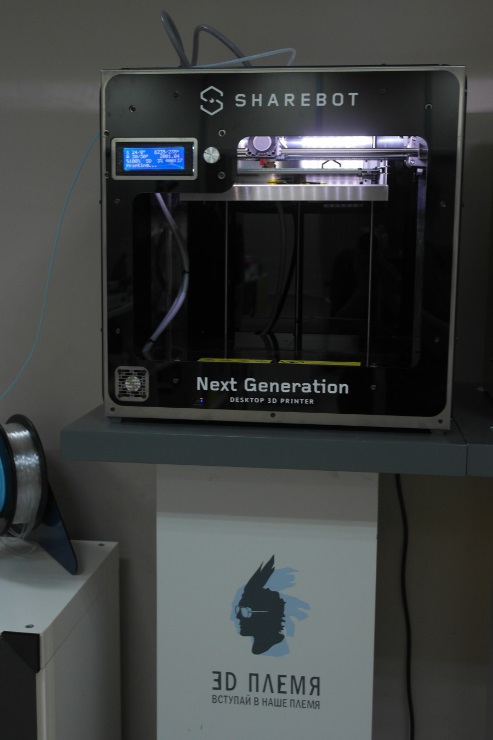

Красивая подсветка, необычный дизайн (итальянцы), скруглённые углы

«Можно выбрать как светлую, так и темную сторону силы»
3d принтер по итальянски: ShareBot
Или так: имперский штурмовик и Дарт Вейдер.
Внутренности исследовать я рискнул только у «имперского штурмовика» (у белой модели принтера)

3d принтер по итальянски: ShareBot

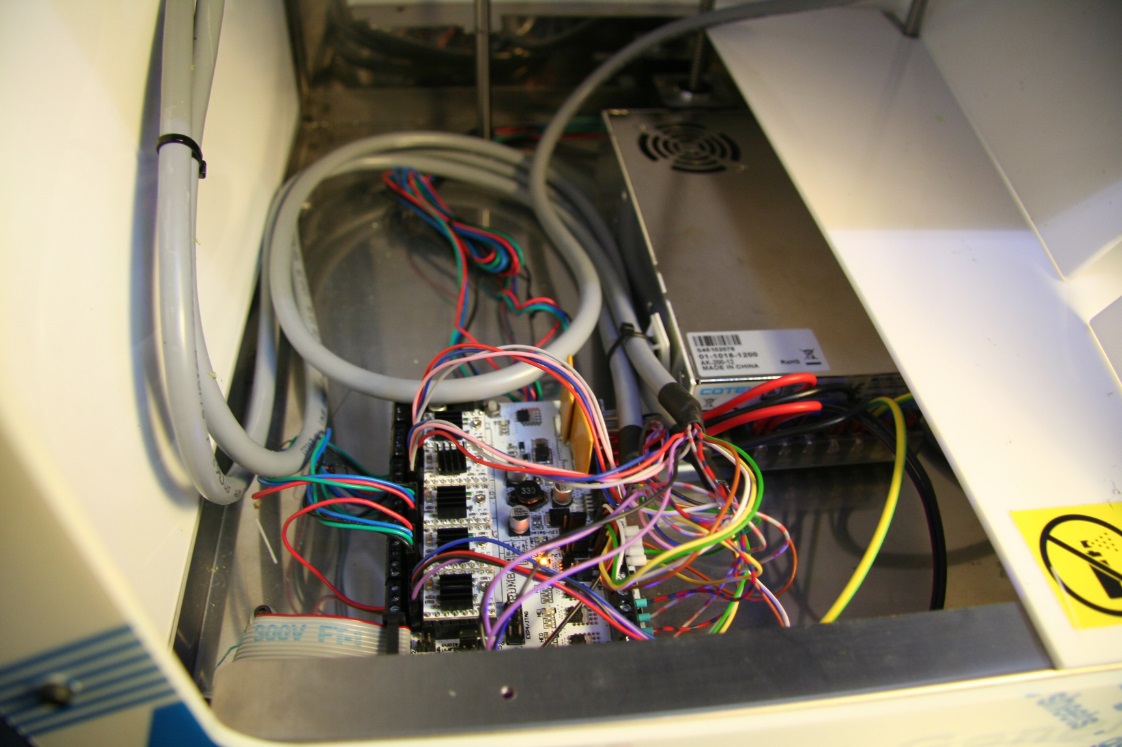

4 винтика, и основание доступно взору

3d принтер по итальянски: ShareBot
Печатает с SD, позволяет выбрать настройки температуры файла или две предустановки (PLAABS), Можно и по проводу. таким «непосредственным коннектом» дружит только с Repitier Host. Стоит там ардуинка, обычный RepRap g-codе (marlin/sprinter) Чудесно переваривает код из Cura. Этими программами список не заканчивается, но экспериментировали на них в основном.

3d принтер по итальянски: ShareBot
Стандартная Rumba на ардуино, позволяет расширить теоретическое количество печатающих блоков аж до 3х, но область печати не позволит разумно их использовать

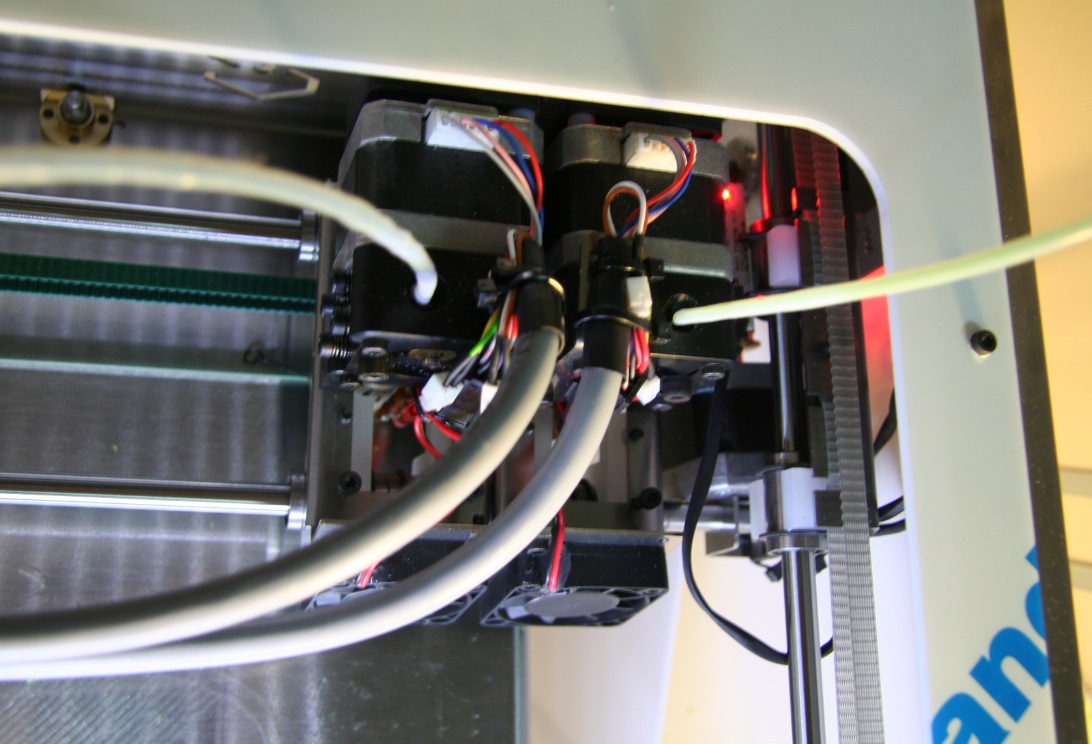

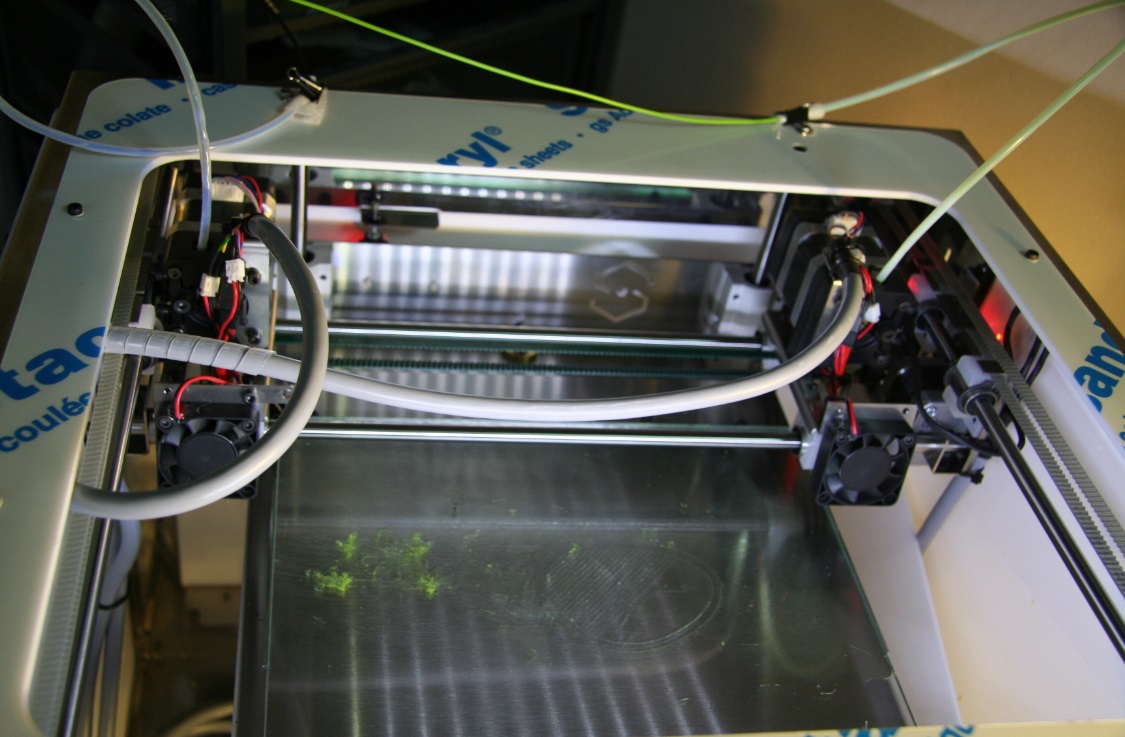

Два экструдера
3d принтер по итальянски: ShareBot
В режиме 2х экструдеров, область печати составляет всего 185 мм по ширине, однако, после отключения дополнительного экструдера, область печати опять доступна вся — 250 мм.
Дополнительная настройка — обычно для настройки сдвига, достаточно средств управляющей программы, в данном случае, погрешность необходимо вписывать непосредственно в поле доп макросов или сам g-code.

3d принтер по итальянски: ShareBot
Отключается экструдер двумя действиями — открутить винт крепления блоков, и зафиксировать снятый блок на магните в месте парковки.

Подача пластика через длинный экструдер. Внутри тефлоновая трубочка, что положительно для PLA и низкотемпературных ABS и не очень хорошо при печати выше 260 градусов.

Так же печатающие блоки с удобной системой зажима прутка на пружинах. Так же, идеально подходит для печати эластичными материалами. Так как между зажимным подшипником и шестерёнкой трубка экструдера выполнена конусно и мягкие материалы не затягивает под шкив.

Размер области печати — 250х200х210
3d принтер по итальянски: ShareBot

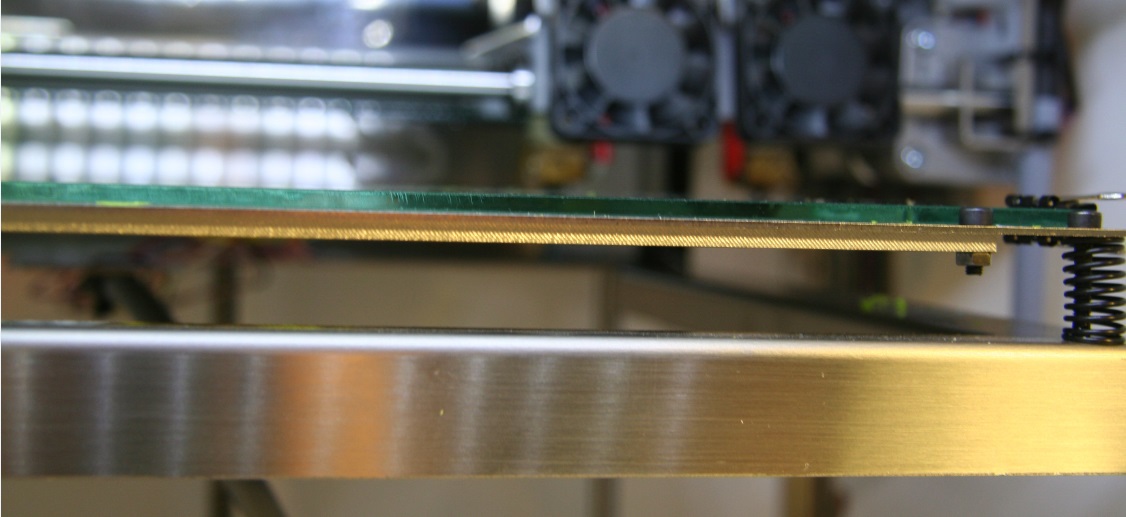

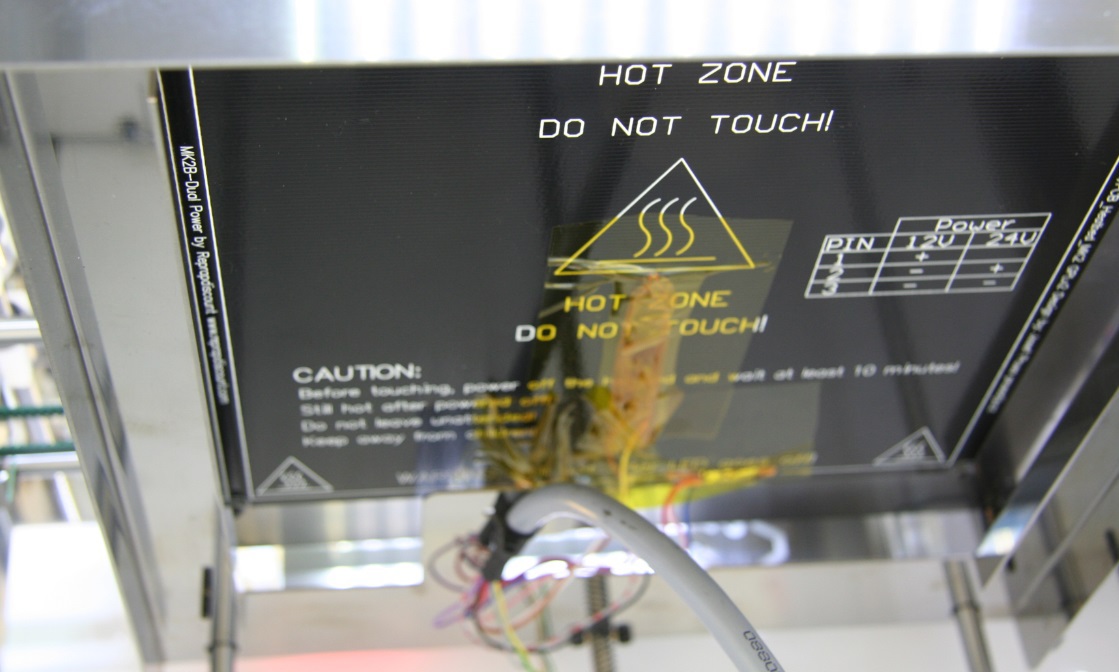

Калибруется в ручном варианте — регулировкой винтов. Винтов — 4 по углам, имеется скриптовая (доступна из меню дисплея) помощь в регулировке. Принтер рисует стандартный настроечный прямоугольник в несколько этапов, указывая, какой винт и когда нужно регулировать.

3d принтер по итальянски: ShareBot
Чувствительные температурные датчики, удачная конструкция каретки оси Z.

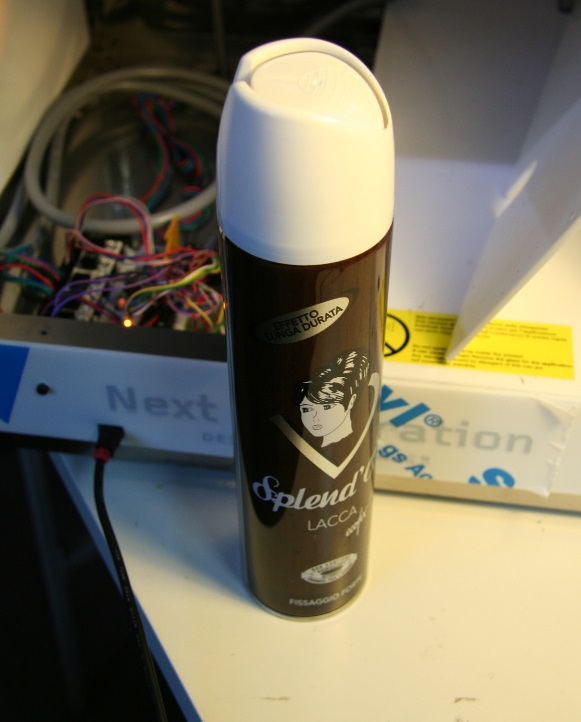

Итальянский лак для волос
3d принтер по итальянски: ShareBot
Первым использовали RepRap`овские ребята. Хорошо клеит PLA как на холодную, так и на горячую платформу. ABS при грамотной регулировке платформы тоже хорошо держится. (Удобно — распылил, напечатал, снял деталь — смыл с остатками пластика.

3d принтер по итальянски: ShareBot

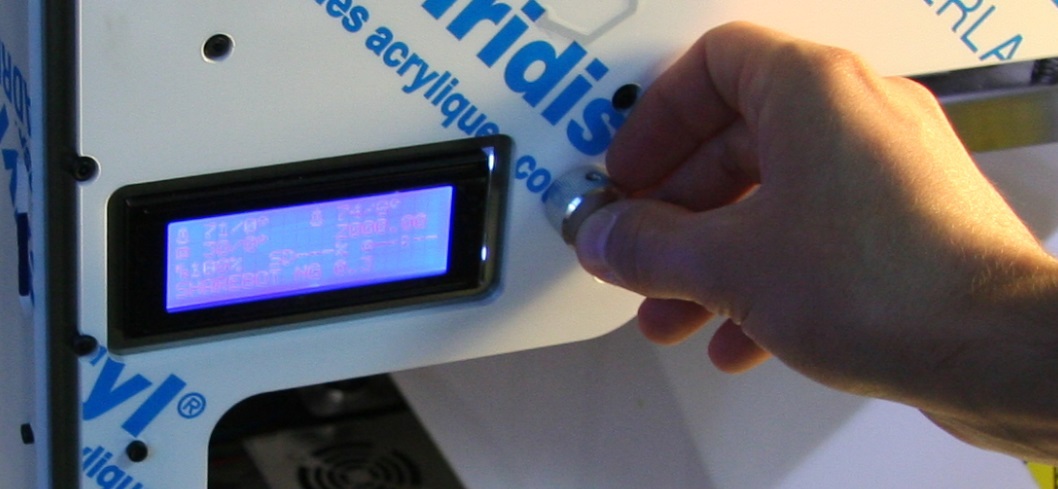

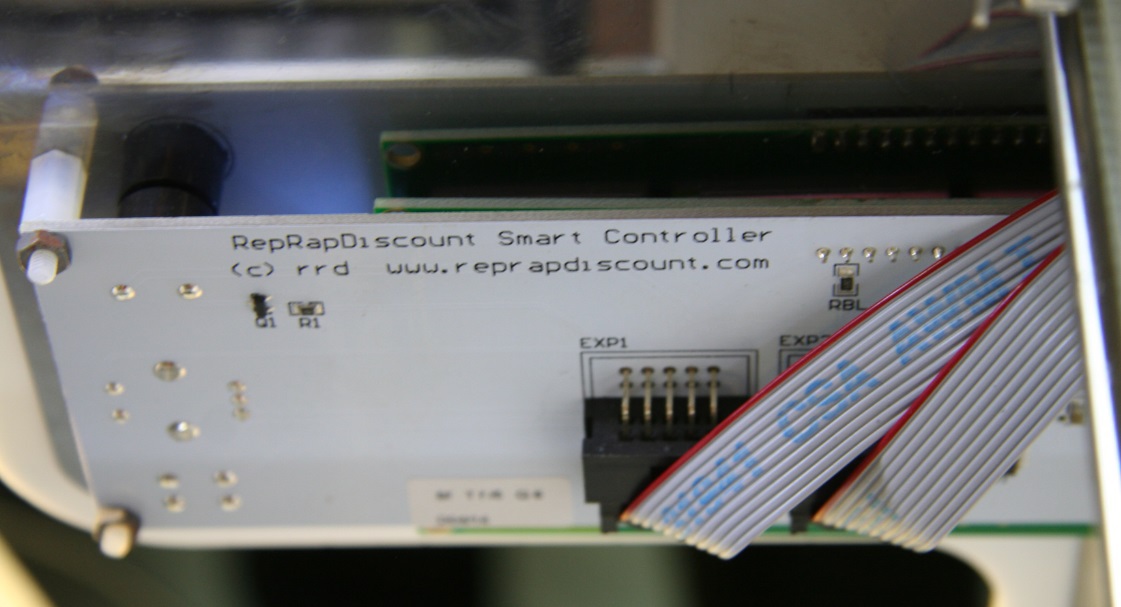

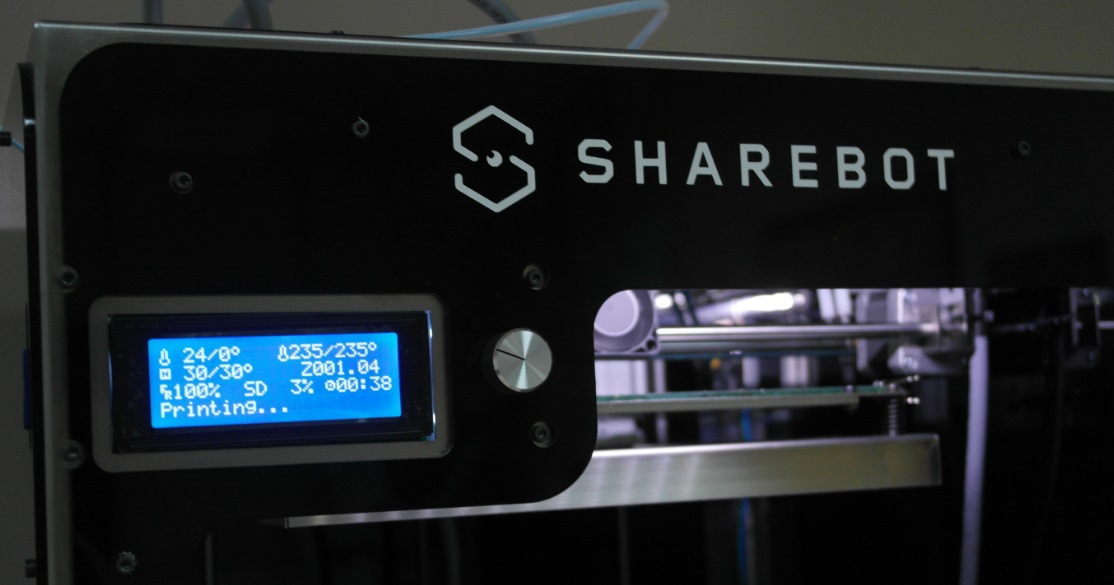

Очень многофункциональный дисплей. Как на Ultimaker — доступны настройка температур, подачи пластика и вентиляторов, калибровка платформы, замена пластика, управление осями принтера

3d принтер по итальянски: ShareBot
Доступен в двух языках — англитальянский. Должен быть ещё и на русском, но пока не реализовано.

Печать водорастворимым пластиком

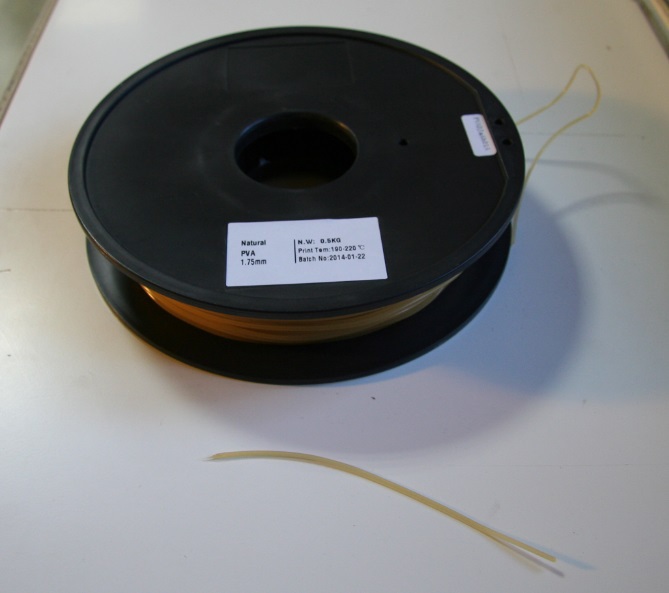

Катушка с пластиком
3d принтер по итальянски: ShareBot
PVA (поливинилацетат), замечательно разъедается лимоненом и водичкой

Физическое свойства:

Показатель текучести (190 ° С, 2,16 кг), 1,5 — 3,5 г / 10 мин
Температура плавления; 160 — 170 ° C
Температура стеклования; 45 — 55C
Удельная теплоемкость; 0,4 кал / дс
Плотность, 1,25 — 1,35 г/см3

Водорастворимый пластик очень мягкий и поэтому его использование с классическими пружинными механизмами затруднено.

3d принтер по итальянски: ShareBot

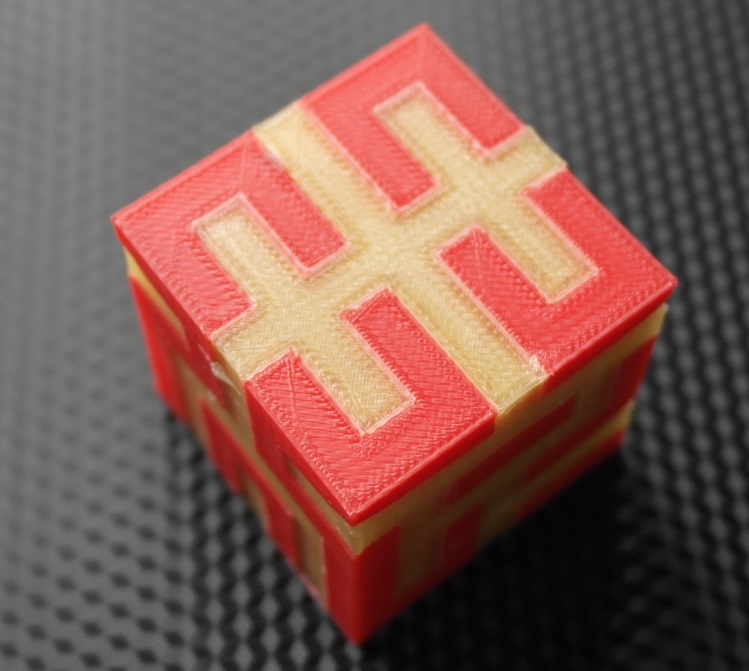

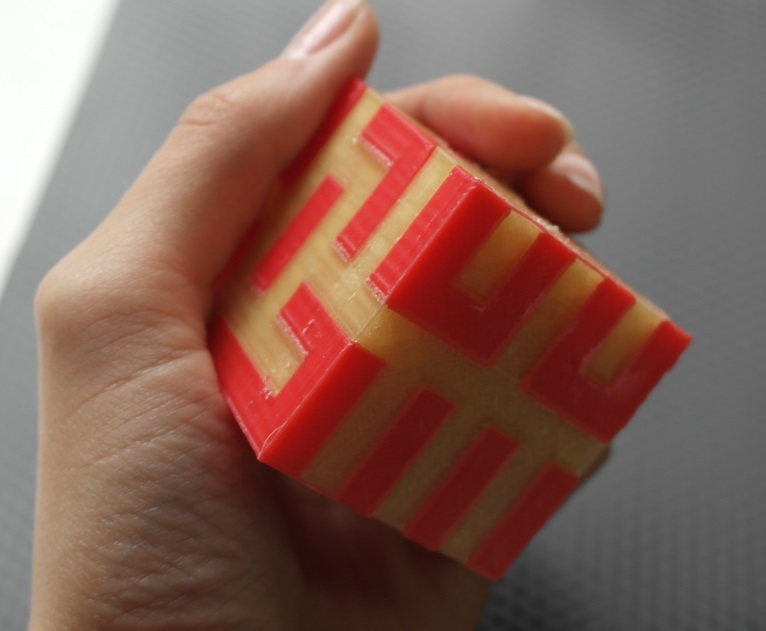

Напечатанный кубик

3d принтер по итальянски: ShareBot

3d принтер по итальянски: ShareBot

3d принтер по итальянски: ShareBot

3d принтер по итальянски: ShareBot

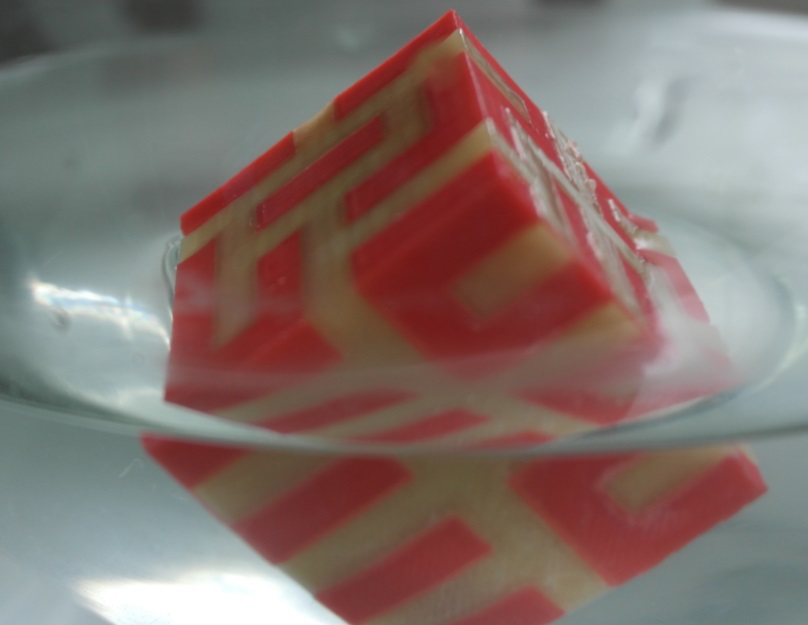

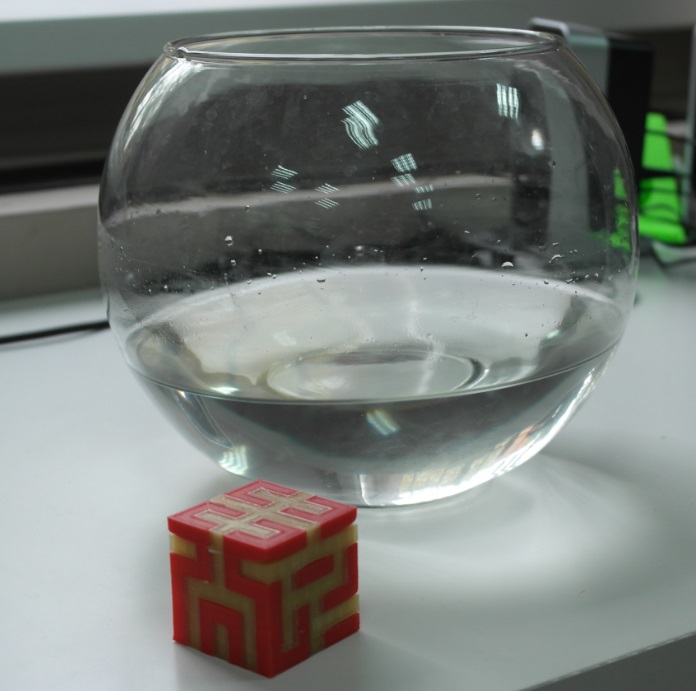

В районе двух часов надо отмачиваем, потом под струей терпимо горячей воды промываем и выковыриваем. Если есть лимонен, можно бросить в него, разъест качественнее и быстрее, но только если основная деталь из АБС.

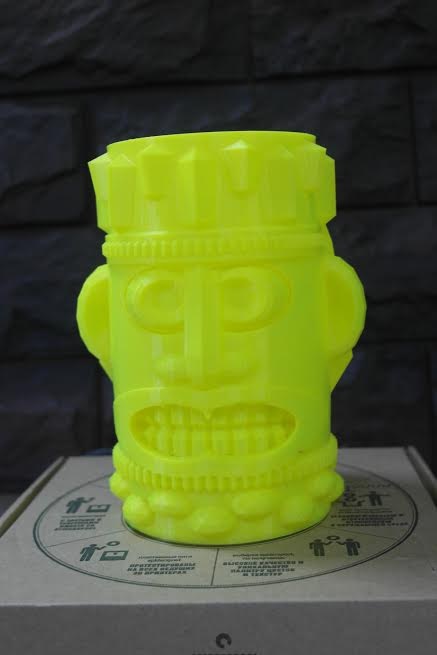

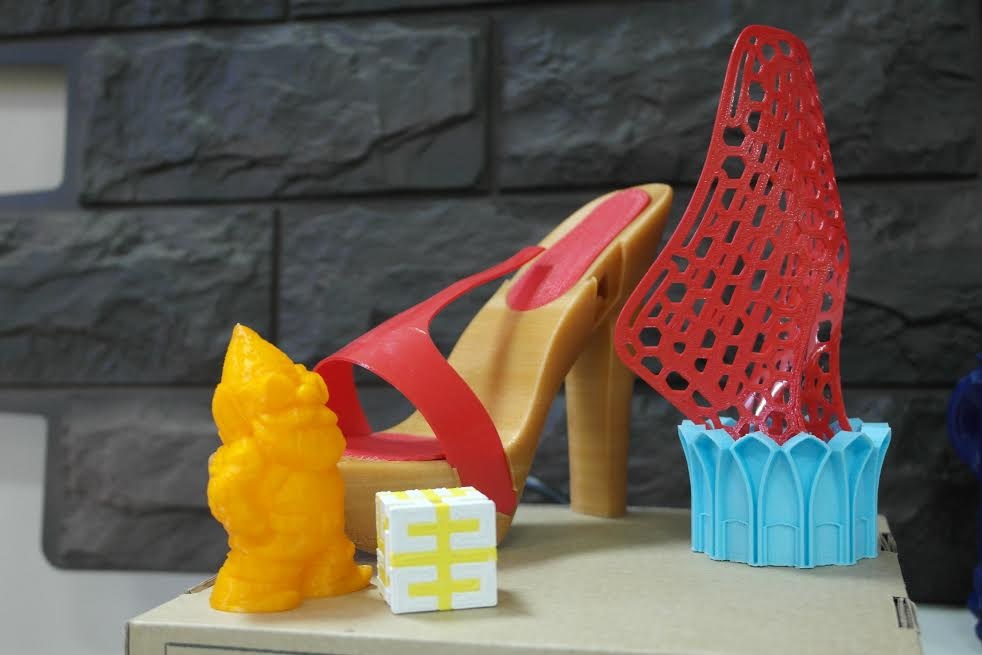

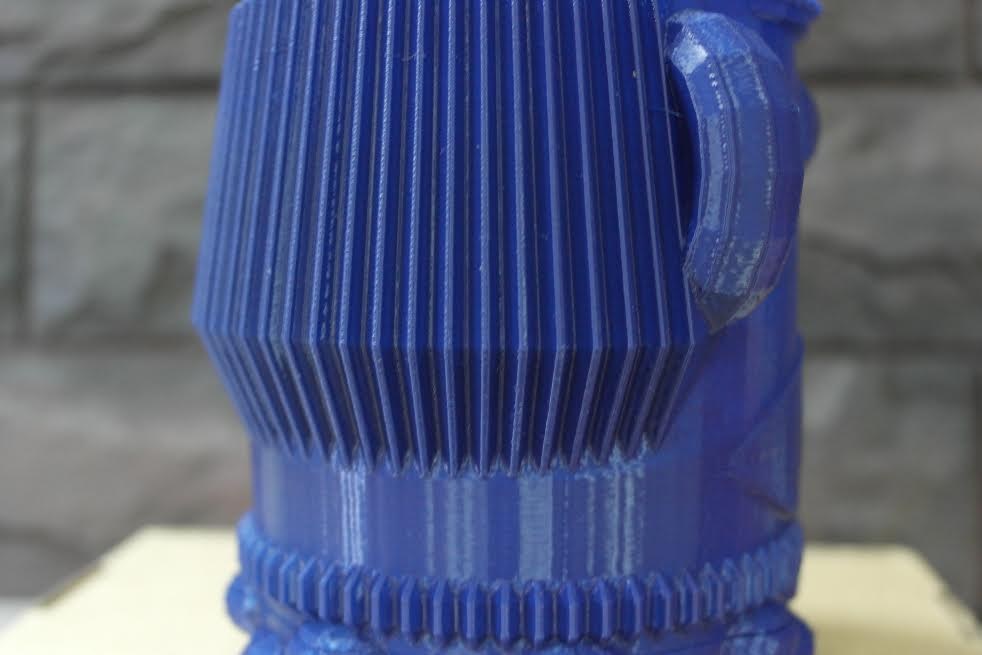

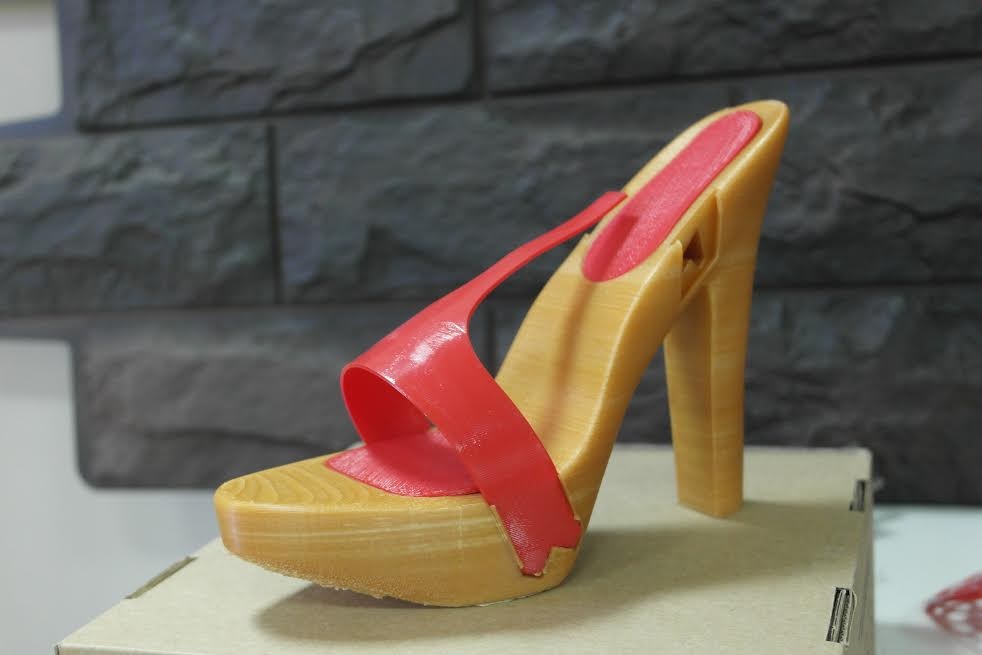

Примеры печати

3d принтер по итальянски: ShareBot

3d принтер по итальянски: ShareBot
Резина

3d принтер по итальянски: ShareBot
ABS+резина

3d принтер по итальянски: ShareBot
PLA

3d принтер по итальянски: ShareBot

3d принтер по итальянски: ShareBot
