Всем привет, с вами компания 3Dtool.

В современном мире все разработки новых устройств и прототипов проводятся в различных CAD-системах. Все проектирование: как технических изделий, так и дизайнерских произведений происходит в электронном виде. 3D модели для всего на свете — это уже сложившаяся реальность. Именно поэтому для облегчения создания 3D моделей, на рынке появились 3D сканеры.

3D сканеры это устройства которые очень точно создают трехмерную копию любого физического объекта. И сегодня мы расскажем вам о 5 самых лучших 3D сканерах по нашей версии, на которые вам стоит обратить свое внимание.

1. Настольный 3D сканер Einscan SE

Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 1

Это настольный 3D сканер, разработанный компанией Shining 3D. Компания специализируется на производстве 3D сканеров под самые разнообразные задачи. Продажи осуществляются по всему миру.

Для сканирования в данном сканере используется 2 камеры с разрешением 1,3 Мпикс.
В базовую комплектацию 3D сканера входит автоматический поворотный стол. Что образует единый программно-аппаратный комплекс.

Точность сканирования объектов до 0,1 мм.

Также сканер может работать в режиме захвата текстур (т.е. сканировать в цвете).

Существует 2 режима сканирования: автоматический (с поворотным столом) и фиксированный (без поворотного стола).

При работе в автоматическом режиме с помощью поворотного столика, 3D сканер способен сканировать объекты размером до 200х200х200 мм.

Используя функцию фиксированного сканирования, вы можете сканировать большие объекты размером до 700х700х700 мм, но без поворотного устройства.

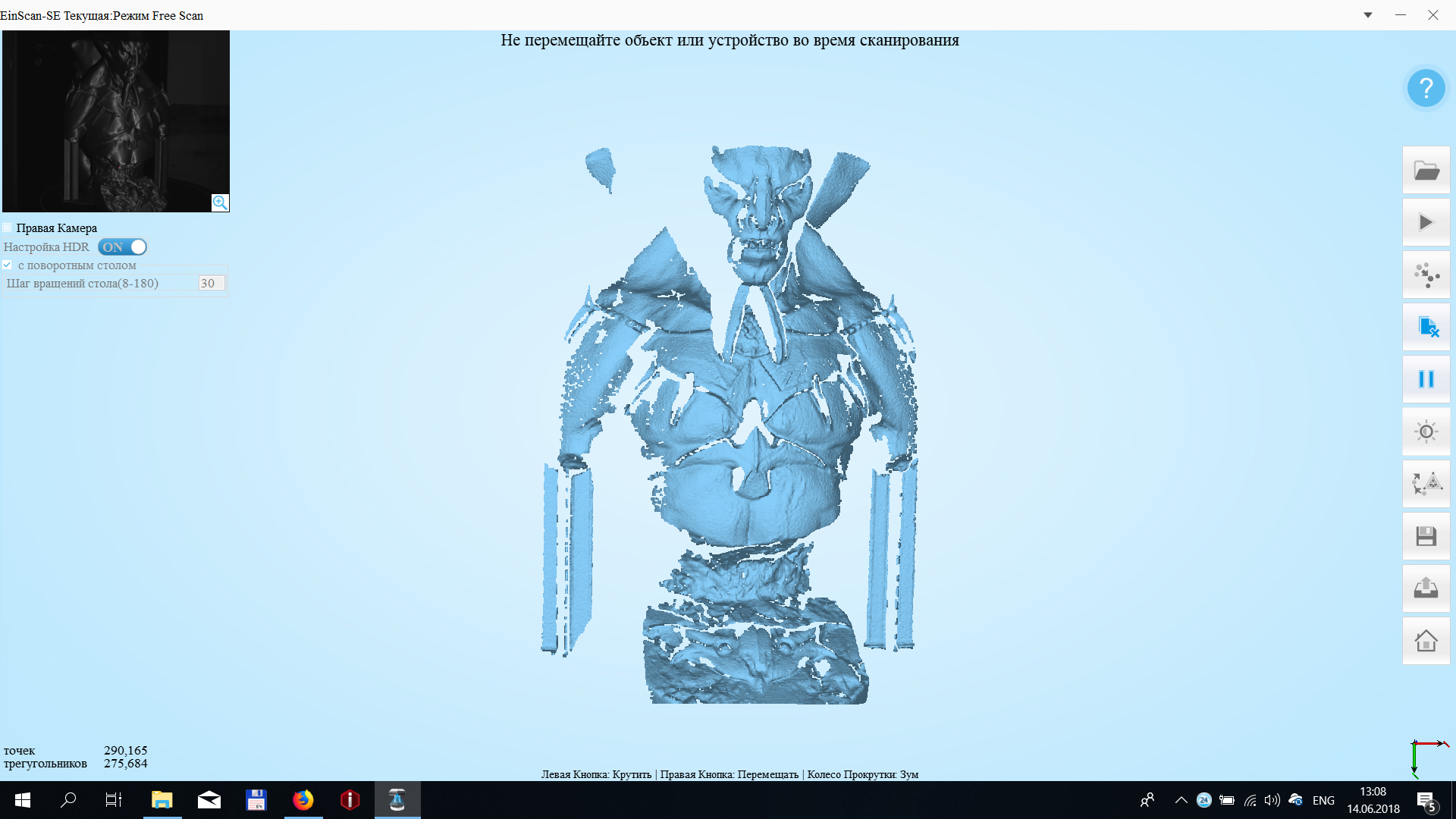

Сканер EinScan SE сканирует объект, проецируя последовательность белых световых лучей на объект, камеры же в свою очередь улавливают все неровности на поверхности сканируемого объекта, и создают 3D модель в программном обеспечении 3D сканера в режиме онлайн.

Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 2

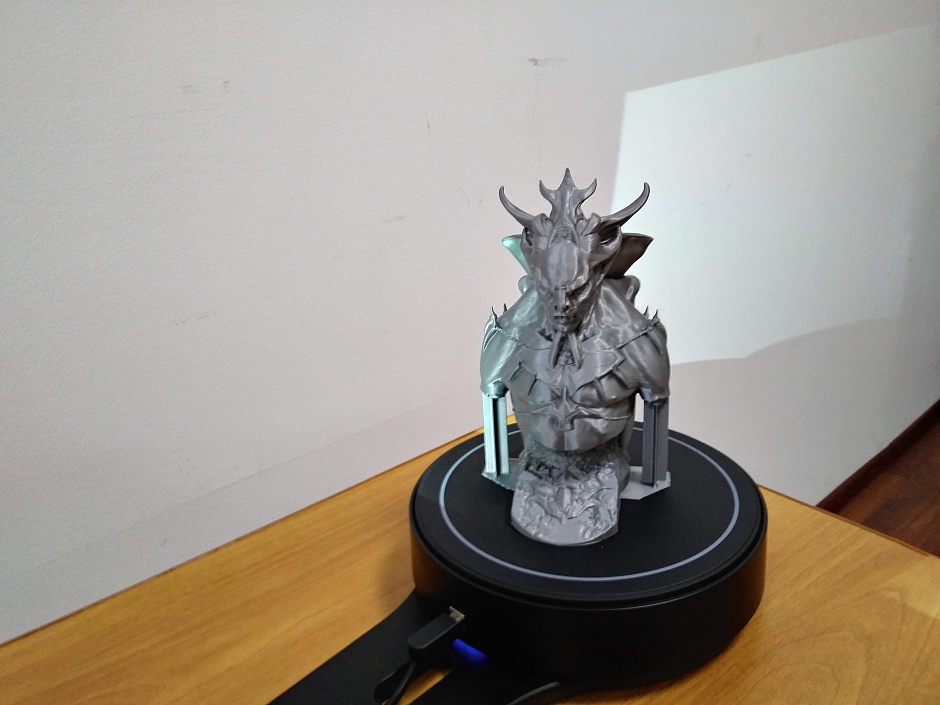

Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 3

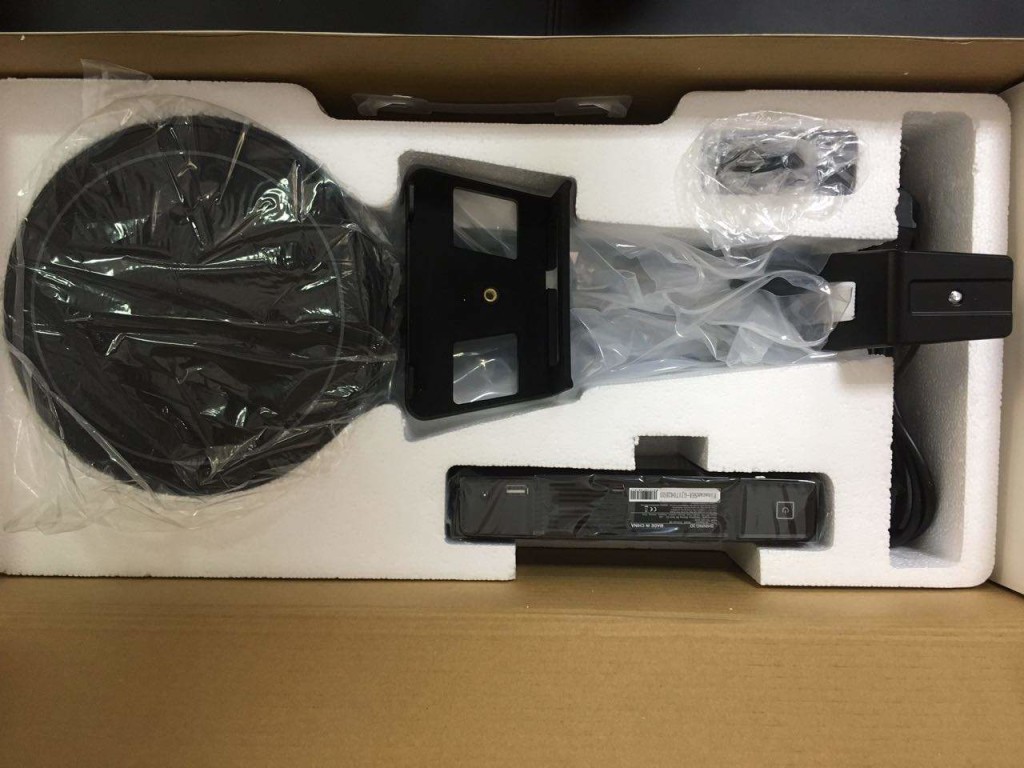

В базовую комплектацию входит :

  • Блок сканирования (камеры и проектор)
  • Поворотный столик для сканирования
  • Калибровочное поле для первоначальной настройки сканера
  • Основание для размещения элементов сканера
  • Программное обеспечение на русском языке

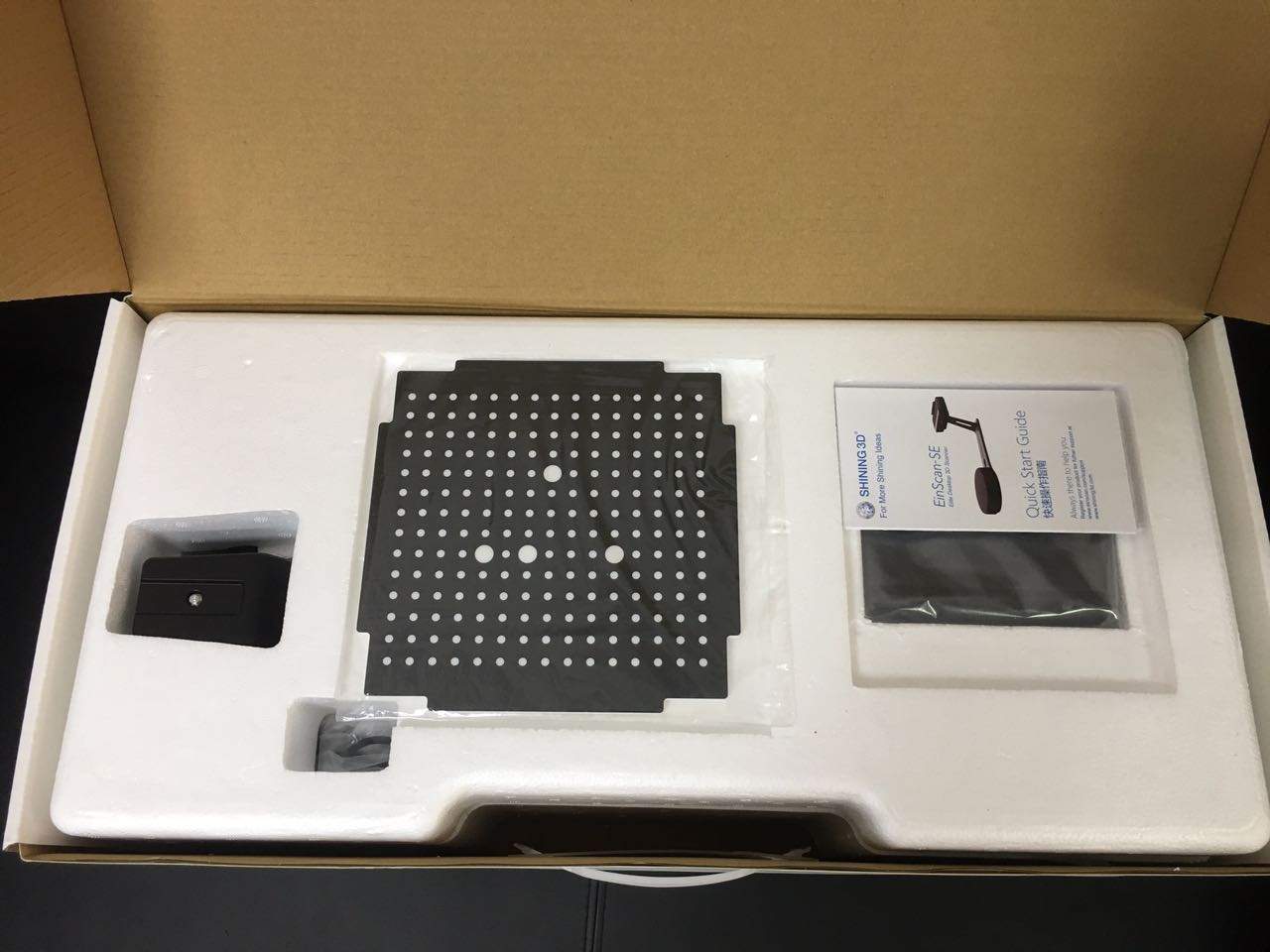

Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 4
Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 5

Преимущества :

  • Простота эксплуатации
  • Максимально автоматизирован

Недостатки :

  • Не высокая точность
  • Необходимость использования видеокарты NVIDIA.

2. 3D сканер RangeVision Spectrum

Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 6

Это универсальный, полупрофессиональный, 3D сканер, который подойдет для сканирования объектов от 5 см до 3 метров.

При сканировании используется принцип Структурированного подсвета.

3D cканер имеет три встроенные зоны сканирования, благодаря этому, пользователь может оптимально настроить параметры сканирования для объектов разного размера. При необходимости, можно совмещать несколько зон сканирования: например, если на крупном объекте присутствует небольшой участок с мелкими деталями, требующих высокой детализации его можно сканировать зоной №3, в то время как сам объект можно сканировать зоной №1.

3D сканер RangeVision Spectrum может работать в трёх режимах сканирования:

  1. C использованием меток (которые могут быть нанесены как на сам объект сканирования, так и на поверхности вокруг него)
  2. Cканирование с использованием поворотного устройства (стола)
  3. Cканирование без поворотного устройства и без меток.

Сканер поставляется с одним комплектом объективов с ручной настройкой для трех зон сканирования

Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 7

3D RangeVision Spectrum — позволяет получать 3D модели объектов с точностью от 0.04 до 0.12 мм. Подходит в том числе для выполнения инженерных задач, где его точности достаточно.

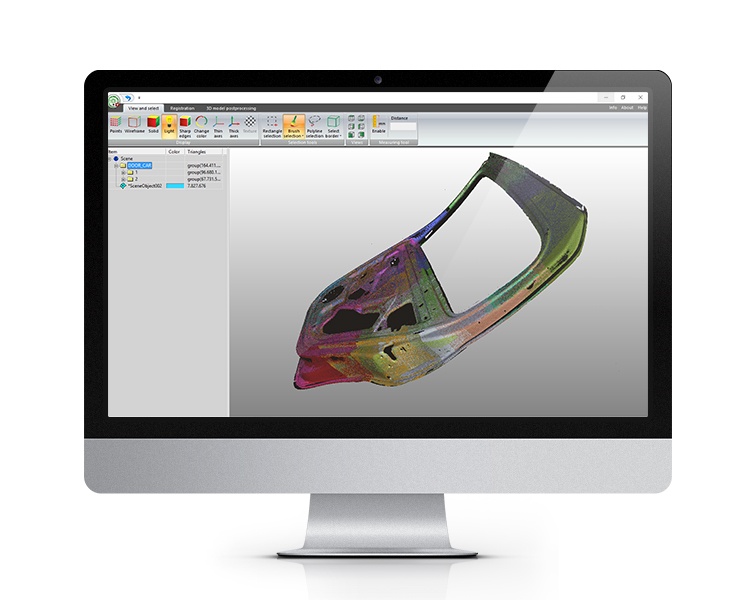

Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 8

Отдельно хочется отметить, продвинутое (экспертное) программное обеспечение. Это собственная разработка компании RangeVision. Программное обеспечение входит в комплект поставки 3D сканера, при этом производитель не берет денег за продление лицензии или за обновления. Оно позволяет выполнять как постобработку модели после сканирования, так и очень тонко настраивать сканер под сканируемый объект.

Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 9

В комплект входит поворотный стол, который позволяет без проблем сканировать небольшие предметы весом до 5кг в автоматическом режиме. Также можно сканировать без поворотного стола объекты до 3 метров.

Преимущества:

  • Высокое качество сканирования
  • Большой диапазон сканирования от 5 см до 3 м
  • Профессиональное программное обеспечение
  • Бесплатные обновления программного обеспечения

Недостатки:

  • Освоение программного обеспечения потребует времени. Однако по состоянию на 10.07.2018 компания RangeVision выпустила новую версию ПО, которое стало заметно проще.

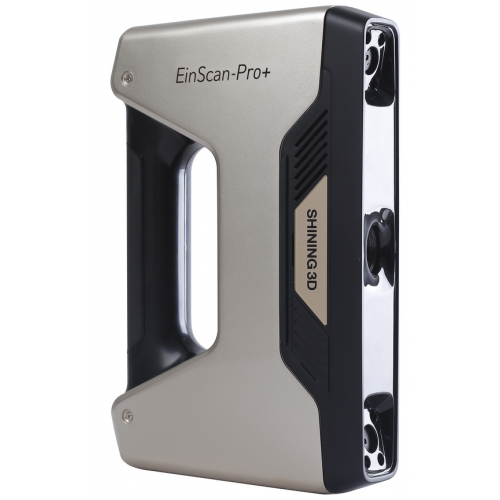

3. Ручной 3D сканер Einscan Pro Plus

Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 10

Это ручной 3D сканер для сканирования объектов от 5 см до 4 метров. Максимальная точность сканирования до 0.05 мм (50 микрон). Скорость сканирования: 550 000 точек/секунду.

3D сканер подходит как для сканирования человека, так и для сканирования неживых объектов.
Сканер имеет следующие режимы работы:

  1. Handheld HD Scan (режим ручного сканирования с высоким разрешением). Точность сканирования в данном режиме 0.1 мм. Для сканирования требуются маркеры (поставляются в комплекте). Сканирование в цвете не возможно. Данный режим требуется для решения задач по сканированию объектов больших размеров с высокой точностью в ручном режиме.
  2. Handheld Rapid Scan (режим быстрого ручного сканирования). Оптимальным режим для сканирования людей. Точность сканирования 0.3 мм. Сканирование в цвете возможно (при наличии модуля цветного сканирования). Данный режим подходит для быстрого сканирования больших объектов.

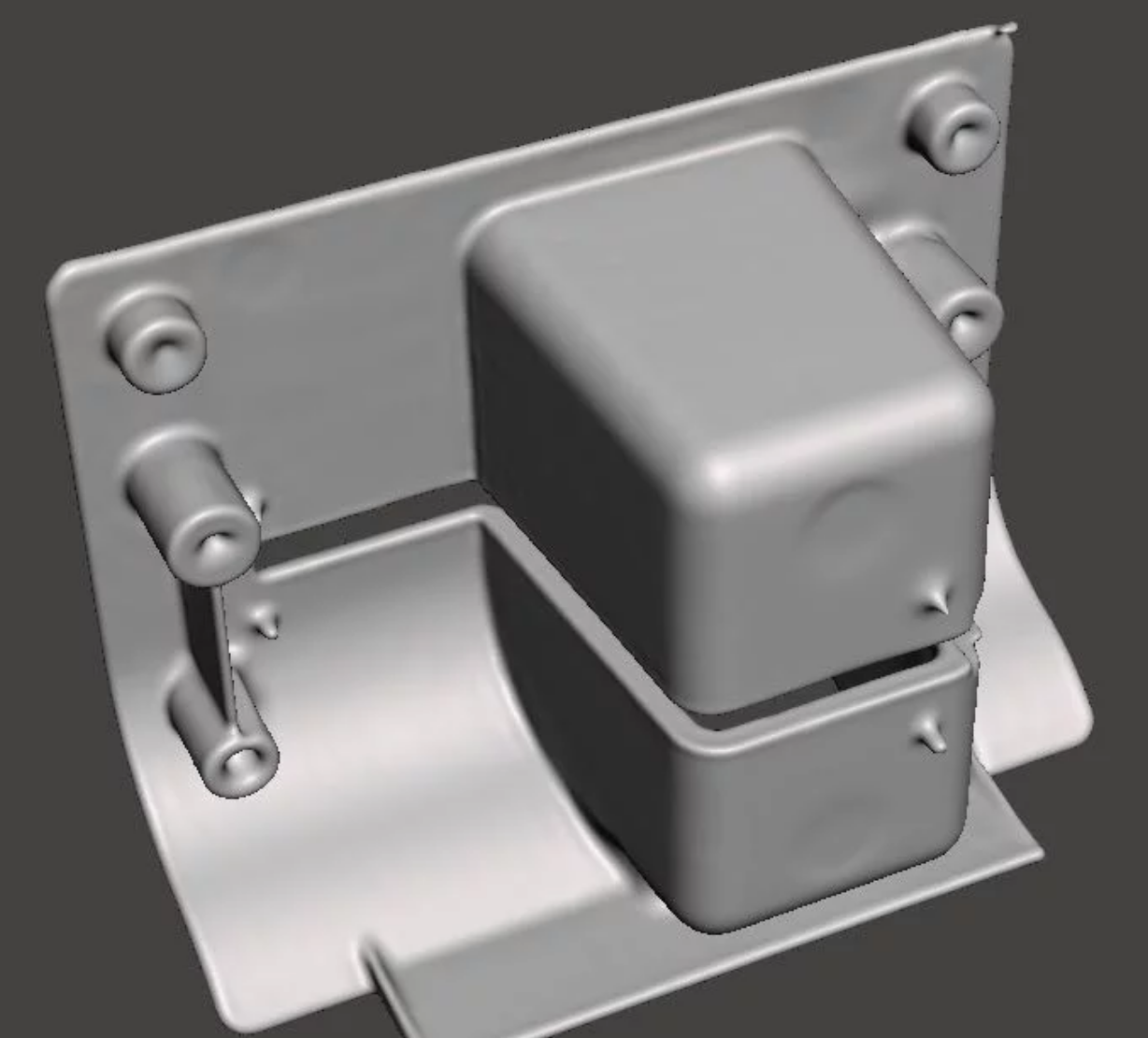

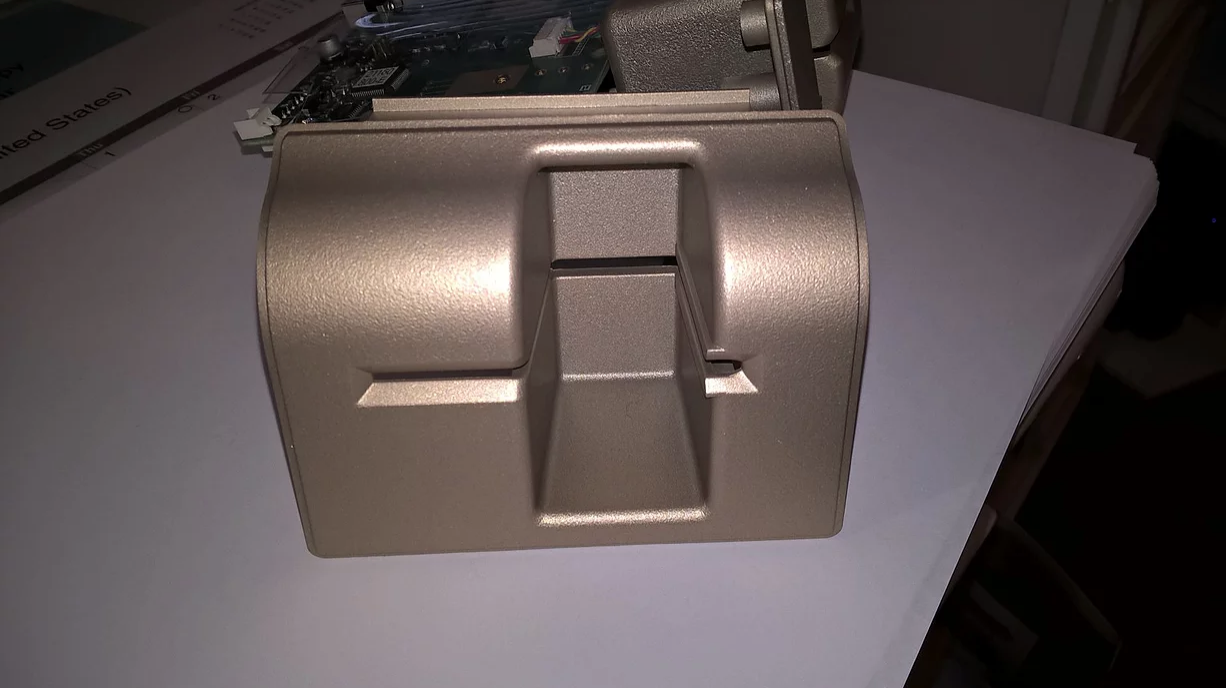

  3. Automatic Scan (Автоматический режим). Сканирование выполняется с использованием поворотного стола. Точность сканирования до 0.05 мм (50 микрон). Подходит для сканирования небольших объектов в автоматическом режиме.

    Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 11

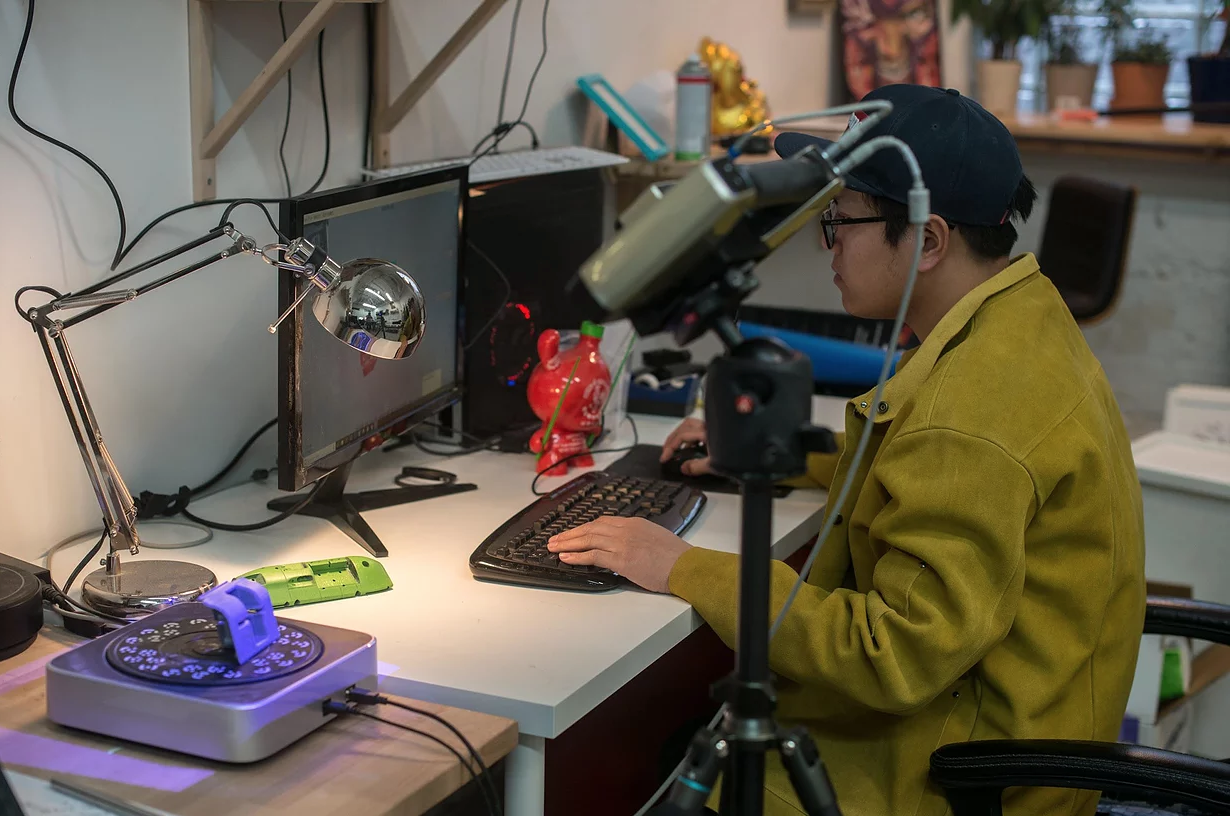

    Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 12

    Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 13

  4. Fixed Scan (Фиксированный режим). Сканирование происходит с использованием штатива и маркеров. Маркеры хаотично наклеиваются на сканируемый объект. Повороты объекта происходят в ручном режиме или по средством переноса штатива со сканером вокруг объекта. Точность сканирование 0.05 мм (50 микрон).

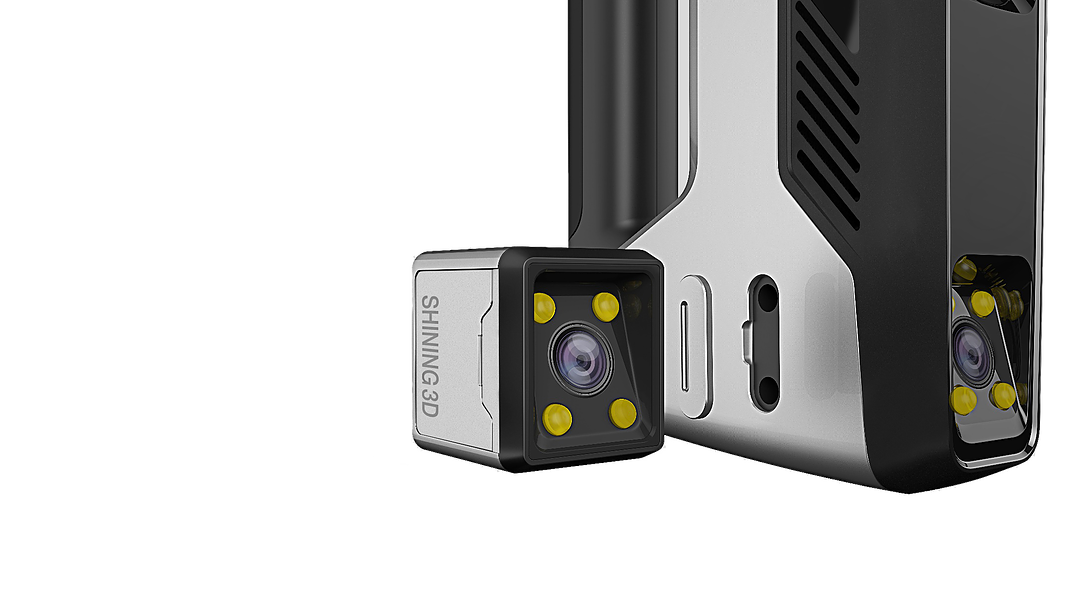

    Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 14

    Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 15

3D сканер Shinig3D Einscan Pro Plus дополнительно может оснащаться следующими модулями: модуль цветного сканирования, индустриальный пакет (штатив и поворотное устройство).
После сканирования оператор получает файлы в форматах — OBJ,STL,ASC,PLY. Эти форматы подходят для всех существующих 3D принтеров, станков ЧПУ или 3D редакторов. Проблем с совместимостью не будет.

3D сканер Einscan Pro Plus обладает высокой мобильностью и имеет максимально простое управление. При его создании особое внимание уделялось возможности работы со сканером неподготовленными людьми. Поэтому все процессы у него максимально автоматизированы.

Программное обеспечение поставляется к комплекте со сканером — бесплатно.

Преимущества :

  • 4 режима работы
  • Относительно не высокая стоимость
  • Автоматизация процесса
  • Простота использования

Недостатки :

  • Для работы требуется «игровой» компьютер с видеокартой NVIDIA
  • Для сканирования черных, блестящих, сверкающих объектов требуется покрытие матирующим спреем.

4. Ручной 3D сканер Artec Eva

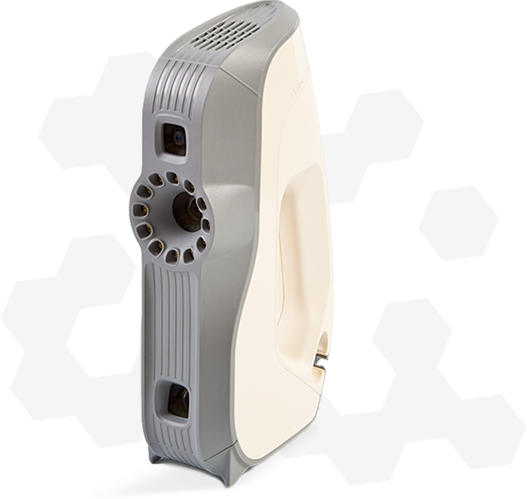

Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 16

Это 3D сканер на основе структурированной подсветки — идеальный выбор, если необходимо создать 3D модель объекта средней величины в цвете, например: человека, бампер автомобиля.
Artec Eva — портативный 3D сканер широкого применения, благодаря чему является лидером на рынке профессиональных ручных 3D сканеров. Работа устройства основана на безопасной технологии структурированной подсветки. Это отличное универсальное решение для съёмки любых объектов, включая объекты с чёрными и блестящими поверхностями.

Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 17

Данный сканер не нуждается в калибровке, т.к. он откалиброван уже с завода.
Точность сканирования до 0.1 мм. Точность позиционирования 3D точки 0.5 мм.
Сканер оборудован камерой 1.3 МПикс.
Поддерживается режим цветного сканирования.

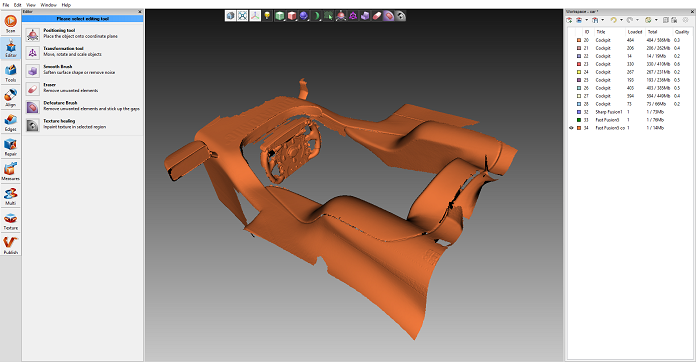

Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 18

Скорость сканирования до 2 млн. точек в секунду, благодаря чему, сканирование происходит весьма быстро.

Преимущества :

  • Высокая скорость 3д сканирования
  • Возможность работы в открытом пространстве (на улице)
  • Сканирует черные и блестящие объекты.

Недостатки :

  • Для работы требуется игровая видеокарта
  • Стоимость решения

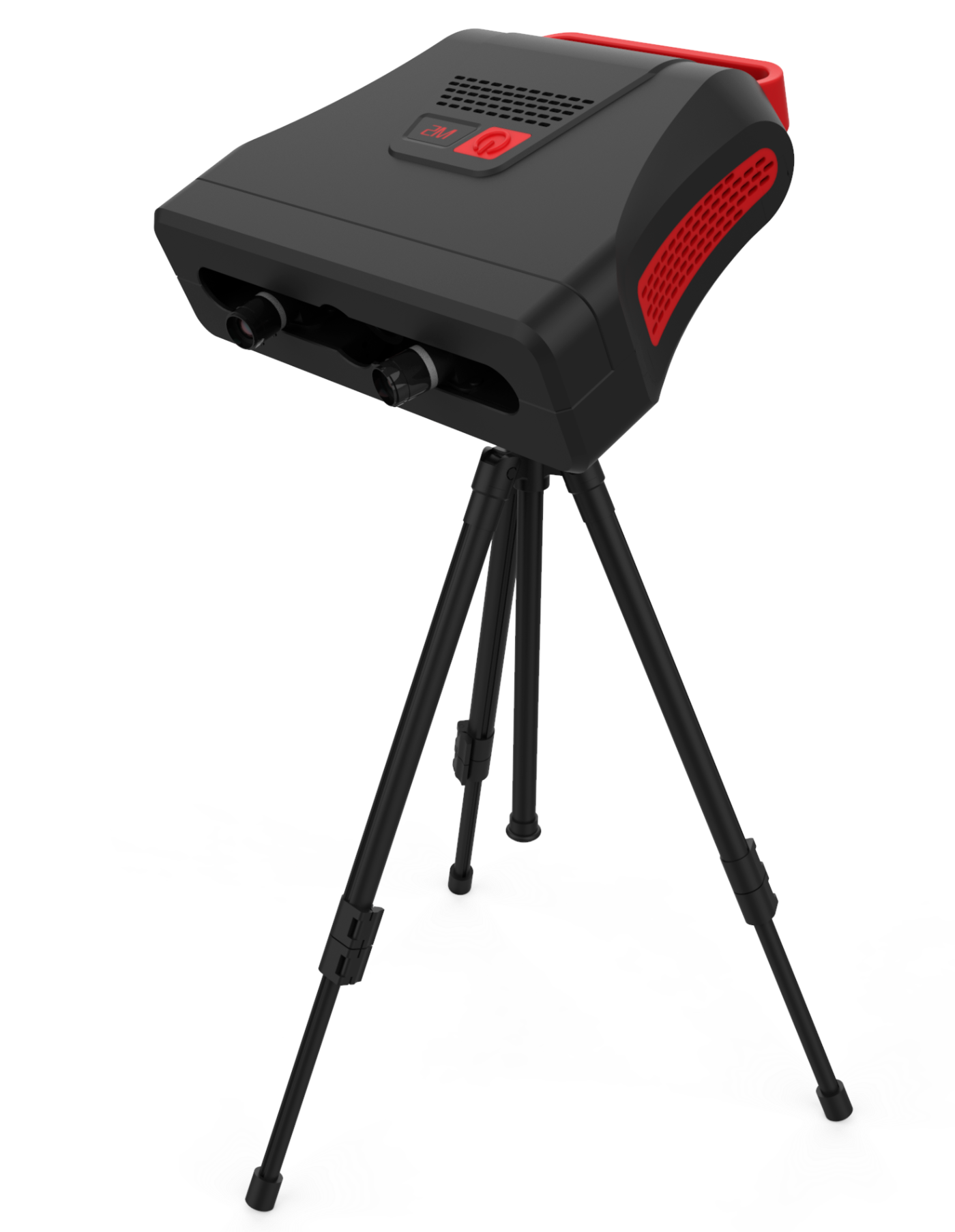

5. Профессиональный 3D сканер RangeVsion PRO 5M

Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 19

Профессиональный сканер, который позволяет проводить трехмерную оцифровку как больших, так и малых физических объектов. Для 3D сканера предусмотрены три зоны сканирования, которые позволяют оцифровывать с необходимой детализацией и точностью как ювелирные изделия, так и кузовные элементы автомобиля.

Пользователь может осуществлять 3D сканирование с использованием вспомогательных маркеров, по которым программное обеспечение, может автоматически «собрать» совмещать сканы. Кроме этого, благодаря поддержки маркеров и возможности импорта опорных сетей, сформированных фотограмметрическими системами производства GOM и Aicon, можно достичь точности сканирования до 0,05 мм на объектах более 2 м.

Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 20

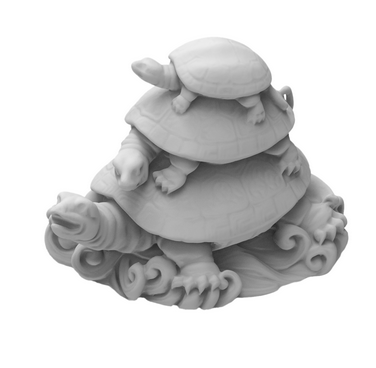

Однако если вы имеете дело с музейными экспонатами или другими объектами, требующими особого бережного отношения, 3D сканер RangeVision PRO5M позволит сканировать без маркеров и выстраивать 3D модель по геометрии самого объекта.

Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 21

3D сканер RangeVision PRO5M, работающий на структурированном подсвете выгодно отличается от аналогичных лазерных 3D сканеров по скорости сканирования.

Данный сканер оснащен камерами 5Мп и поставляется с отдельным комплектом преднастроенных объективов для каждой зоны сканирования.

Кроме того, поддерживается технология синего подсвета что позволяет снизить влияние внешнего освещения.

Время сканирования составляет всего 15 секунд.

Какой 3D сканер купить? ТОП 5 лучших 3D сканеров 2018 года от компании 3Dtool - 22

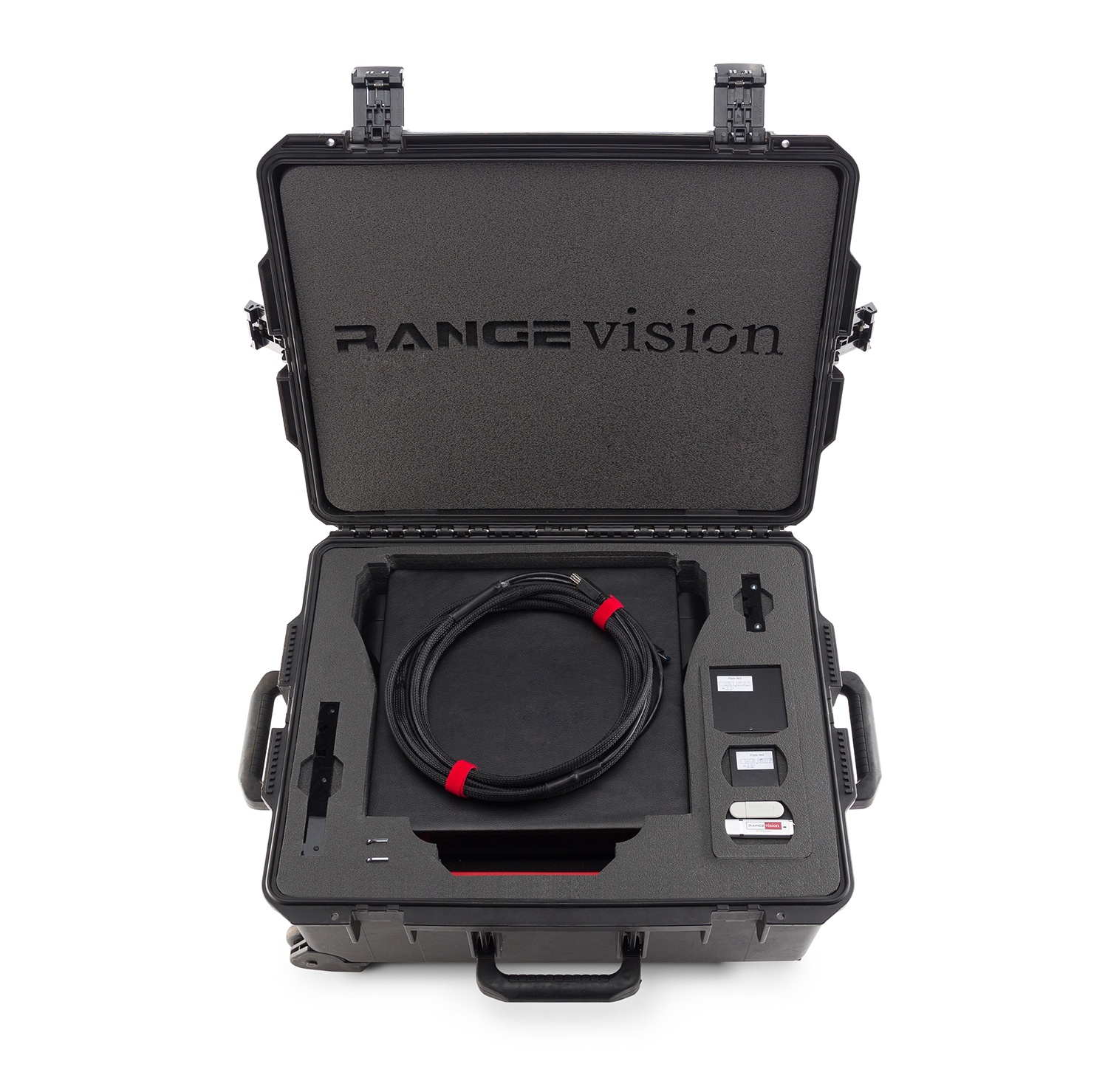

Базовая комплектация:

  • Сканирующий модуль,
  • 2 промышленные камеры
  • Комплект объективов для каждой зоны сканирования
  • Штатив с поворотной головкой
  • Набор калибровочных пластин
  • Матирующий спрей
  • Программное обеспечение.

Преимущества :

  • Высокое качество и скорость сканирования
  • Большой диапазон сканирования от 5 см до 5 м
  • Профессиональное программное обеспечение
  • Автоматическое сканирование с помощью поворотного стола и меток.
  • Бесплатные обновления программного обеспечения

Недостатки:

  • Освоение программного обеспечения потребует времени
  • Не подходит для сканирования человека

Все представленные в этой статье 3D сканеры можно приобрести в нашей компании. Каталог 3D сканеров
