Как скрестить конструктор «Знаток» и Arduino своими руками

в 11:56, , рубрики: arduino, diy или сделай сам, обучение программированию, метки: ,

Я не буду рассказывать, что такое и как писать скетчи.
Я не буду объяснять, каким концом надо держать паяльник.
Я не буду излагать доводы за и против существования электронного конструктора на одежных кнопках.

Я расскажу вам историю об успешном опыте скрещивания конструктора «Знаток» и Arduino в отдельно взятом домохозяйстве.

Предыстория

Как-то вечером, собираем с ребенком схему из конструктора «Знаток». Включаем. Я чувствую запах горелого пластика. Выключаем. Анализирую схему и вижу, что в моем издании схем многоуважаемого А.А.Бахметьева транзистор безуспешно модулирует химический источник напряжения, выдавая своё искреннее возмущение температурой.

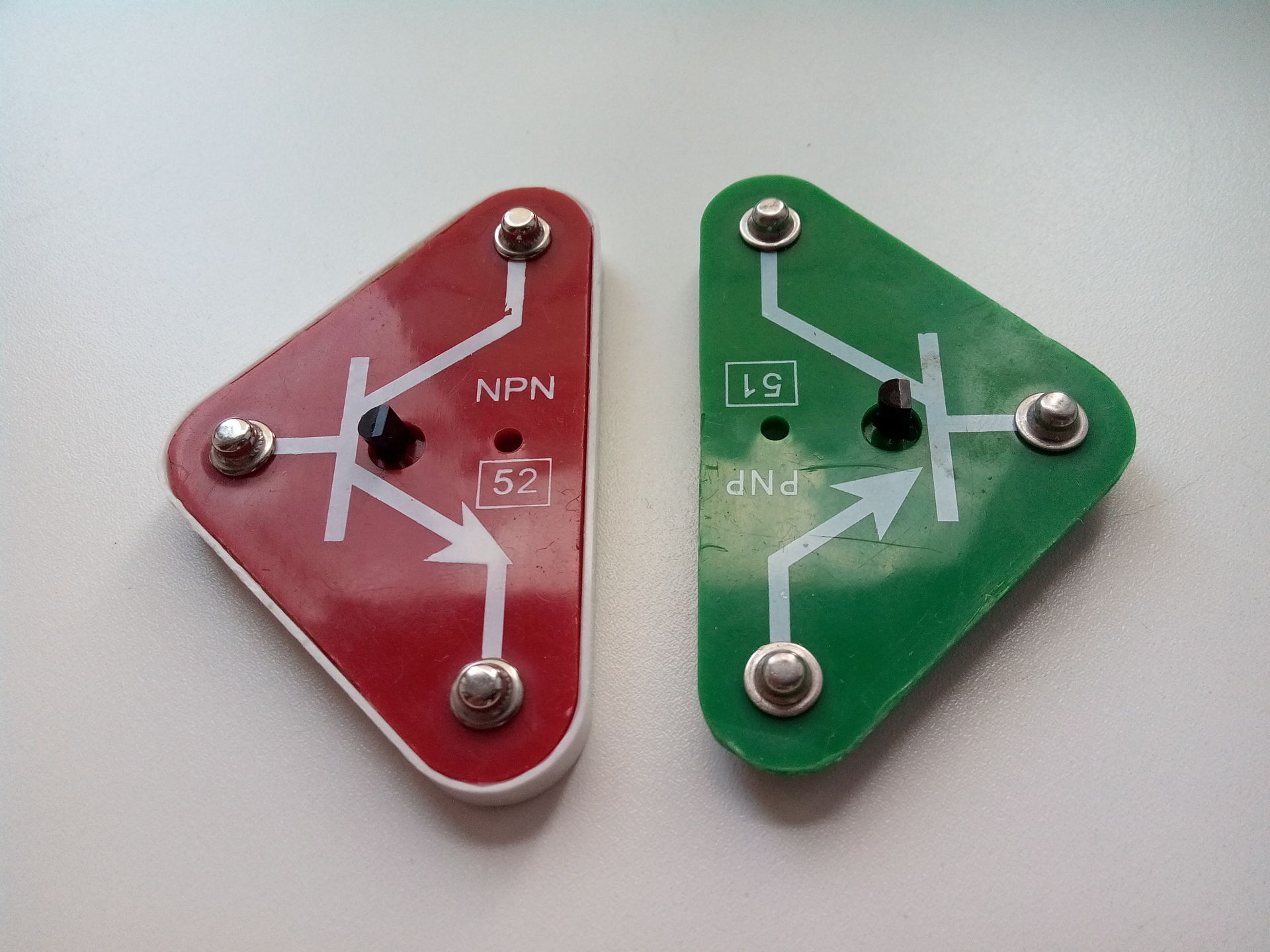

Транзистор в результате сдох. И я его опять заменил:

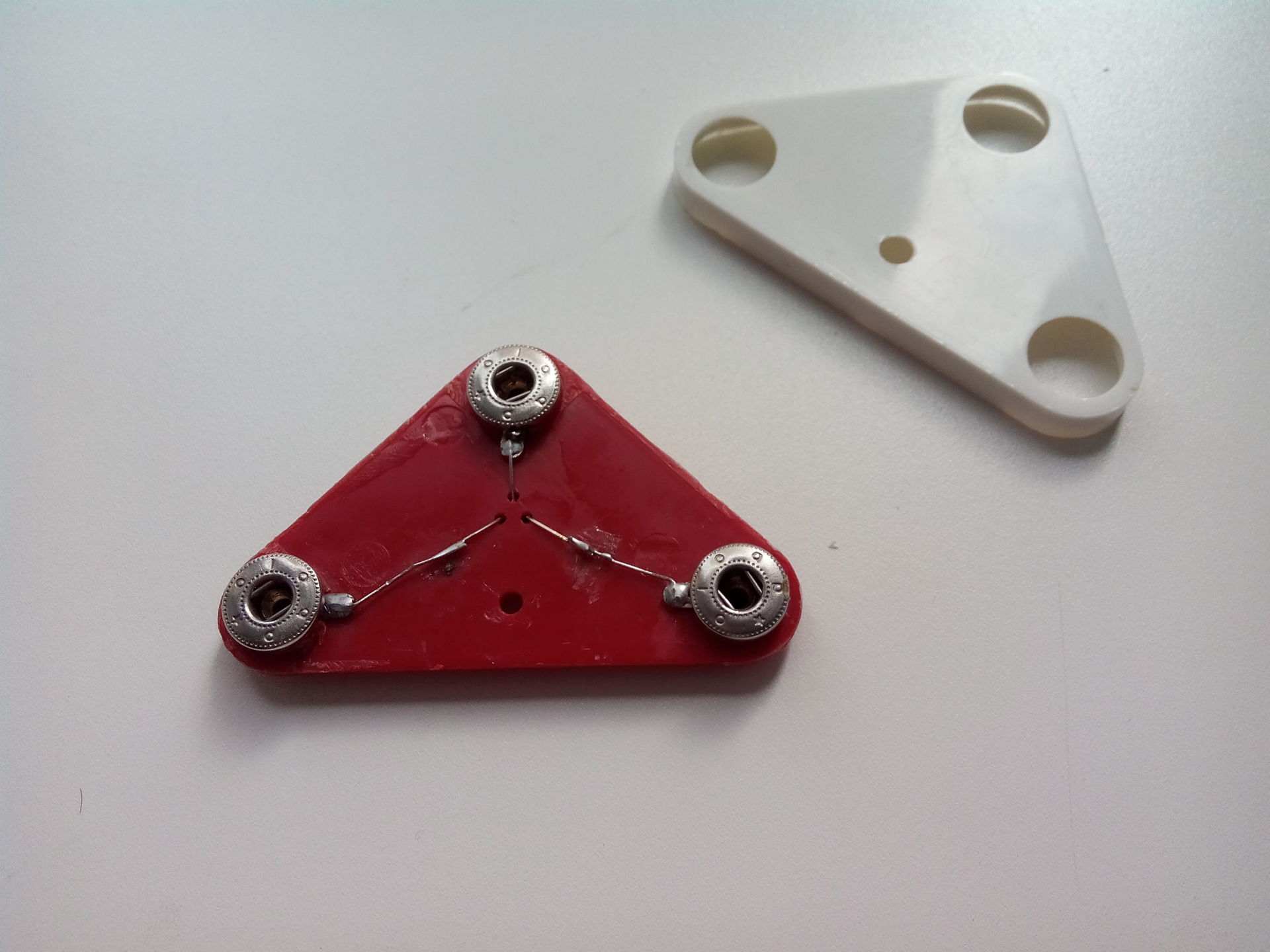

Для этого пришлось отломать белую нижнюю крышку, но был получен ценный опыт по разбору деталей конструктора:

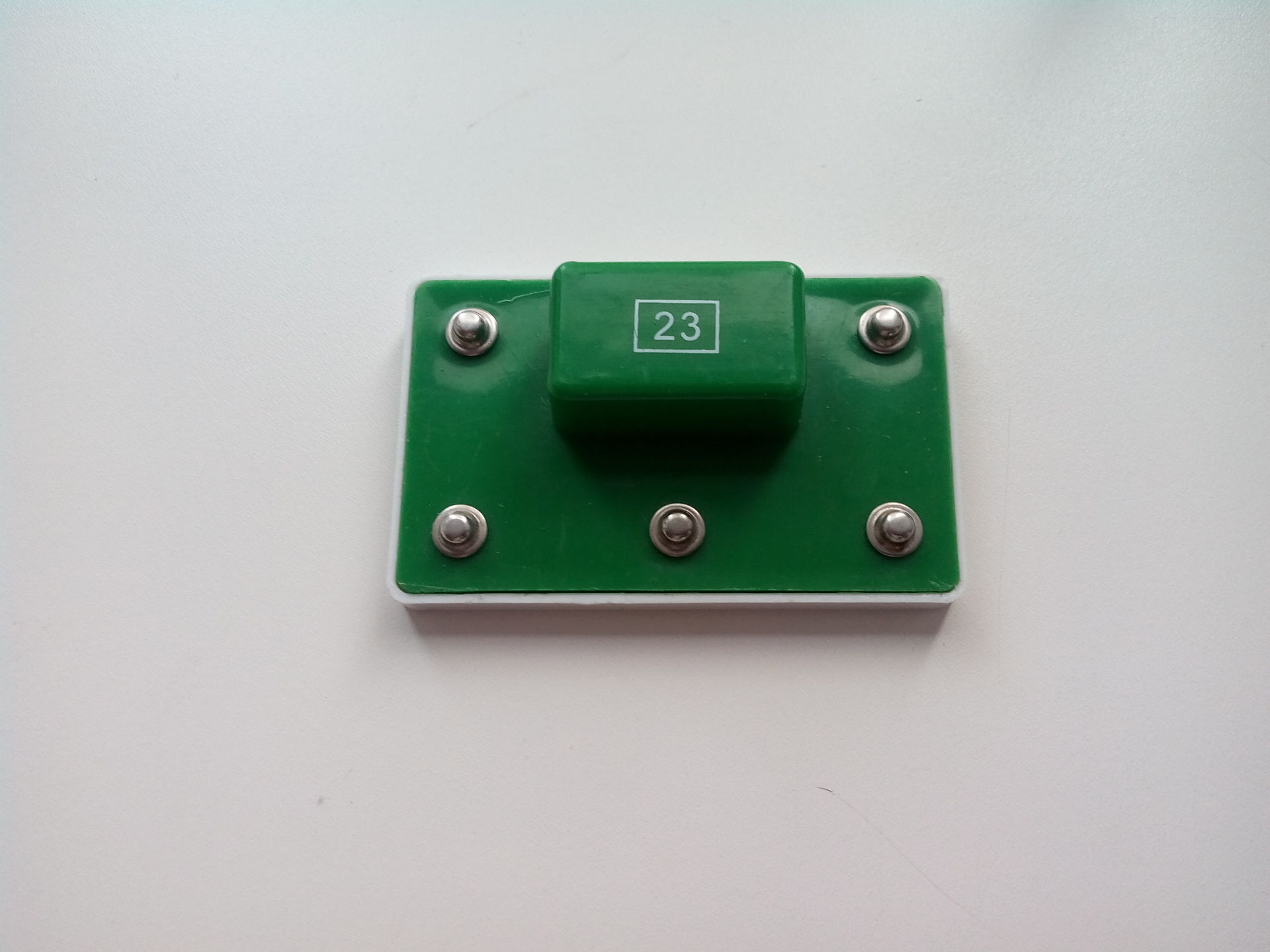

Юный экспериментатор не останавливался на достигнутом и вскоре сообщил: «Хьюстон, у нас проблема: отказ блока 23»:


Вот тут и пригодился опыт разбора блока с транзистором. Внутри блока 23 две каплевидные микросхемы с маркировкой TAIKONG-1 и TAIKONG-2, а также транзистор S9012. Транзистор я заменил, хоть он и был исправным, но блок не ожил. Поскольку электронного микроскопа у меня не было, пришлось много гуглить. Судя по всему, этот модуль должен был издавать звуки «Пиу-Пиу-Пиу» и «Тыщ-Тыщ-Тыщ» в зависимости от того, какая ножка окажется на земле. Если обе ножки оказывались на земле, звучала комбинация «Пиу-Тыщ-Пиу-Тыщ».

Очередным вечером сдох блок 21. Внутри блока два транзистора (уже знакомые S8050 и S9012). Замена ни к чему не приводит. Маркировка на плате CLZSD1 гуглению не поддалась. Что интересно, мелодия зашита только одна, но можно задавать её длительность через сопротивление между ножками.

Время шло. Сдох блок 22. Внутри транзистор S8050 и микросхема капелька. На плате маркировка CL9561. Замена транзистора блок не оживила. Гугление показало, что эта плата широко используется в детских игрушках (автоматах, машинках) и в детских сигнализациях. Умеет издавать звуки пожарной и полицейских сирен, скорой помощи и автоматной очереди, опять же, в зависимости от того какая нога окажется на земле. Все правильно: две ножки — четыре звуковые дорожки.

Аналоги микросхемы в корпусе DIP и MSOP LM4871, либо платы KD9561 стоят от 0.30$ в коммерческой партии или от 3$ от 5шт. Платить 15$ за шумовые эффекты, особенно вечером трудного дня когда так хочется тишины, не хотелось и я благополучно забил забыл.

Резюме: ремонтировать блоки нецелесообразно:

  • экономически;
  • нет гарантий что они не выйдут из строя самостоятельно, либо с помощью юного конструктора из-за отсутствия защиты и неправильных схем;
  • исчезает элемент новизны и интерес к конструированию падает.
Теоретические изыскания

Я не ардуинщик, но мысль скрестить Arduino и конструктор «Знаток» носилась в воздухе. Если ребенок освоил конструктор, пусть дальше играется в Arduino, тем более что есть Scratch для Arduino. Переходить с шага ножек 2.8см на 2.5мм и взрослому тяжело, а ребенку и подавно. Поэтому решено: используем стандартные делали «Знатока». Отправляемся в магазин за одежными кнопками и получаем расценки 1$ за кнопку. Я не этого ждал. За 20$ можно купить «Знатока» начального уровня.

Как-то раз вертел в руках плату Arduino Pro Mini 5V. Размеры подходящие. Питание подходит для «Знатока» (4.8..6В =четыре батарейки/аккумулятора). Цена адекватна в районе 3$. Скетчи заливать я пока ребенку не доверю. Вот только входов/выходов слишком много, да и выбор цифра/аналог добавляет степеней свободы. Как все это развести в три ножки стандартного блока (две на питание и землю)?

  • Идея раз: три свободных одежных кнопки блока выводим на разъёмы. При необходимости, разъём будет одет взрослым на правильный пин Arduino.
  • Идея два: конфигурацию Arduino можно задавать устанавливая джамперы на ножки и опрашивать их при старке скетча. Выбирая, что будет изображать из себя Arduino: светофор, музыкальную шкатулку, охранную сигнализацию и т.п.
Реализация

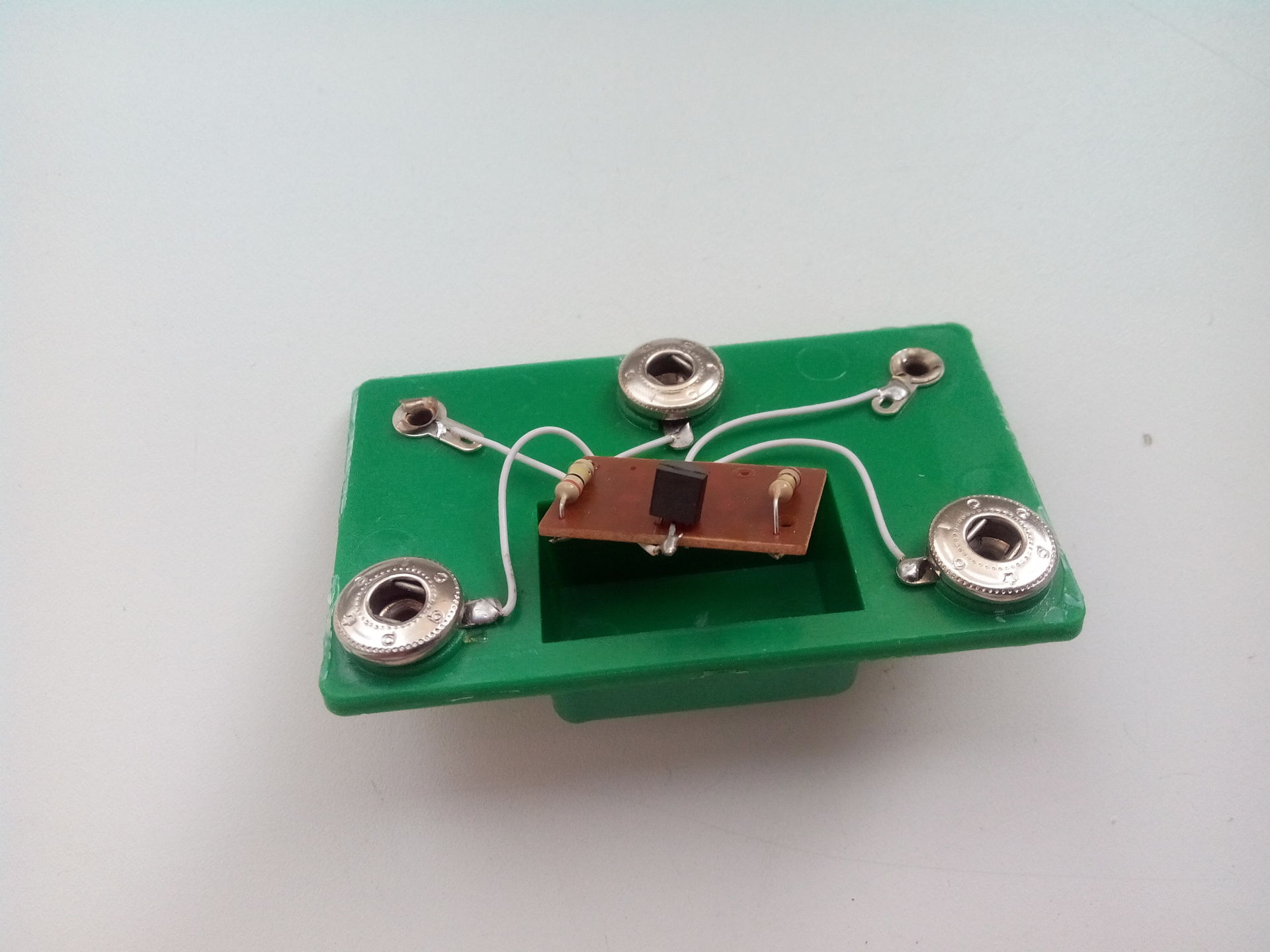

Берем блок. Аккуратно разбираем. Сначала аккуратно обстукиваем блок по периметру молоточком, в надежде, что хрупкий клей треснет. Далее вгоняем тонкий нож (а лучше скальпель) между блоком и крышкой. Осторожно пошатываем и ослабляем клей по периметру. Через пару минут аккуратных манипуляций белая защитная крышка снята и мы можем увидеть внутренности блока.


Безжалостно выпаиваем плату. Вряд ли она нам еще пригодится.

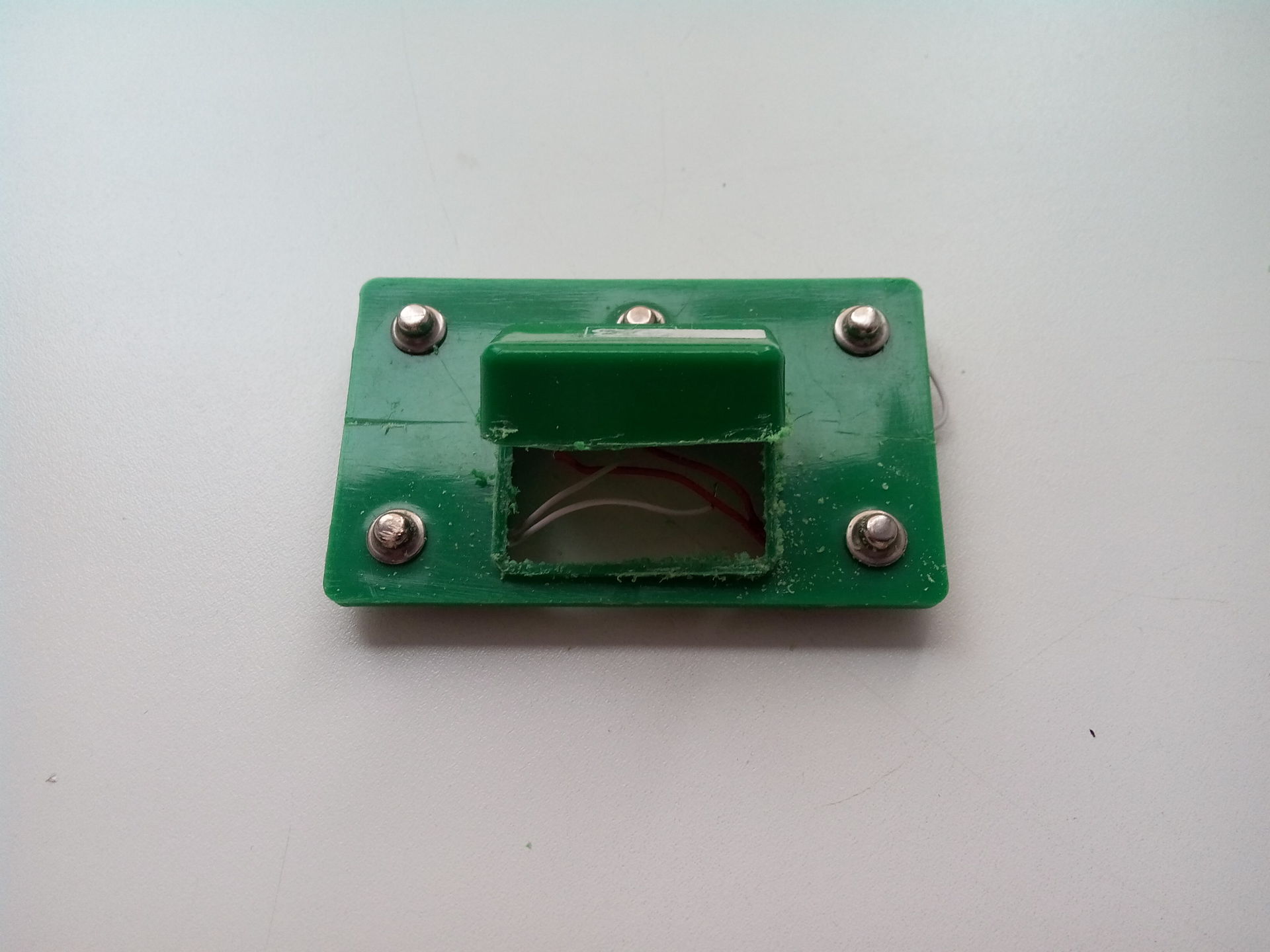

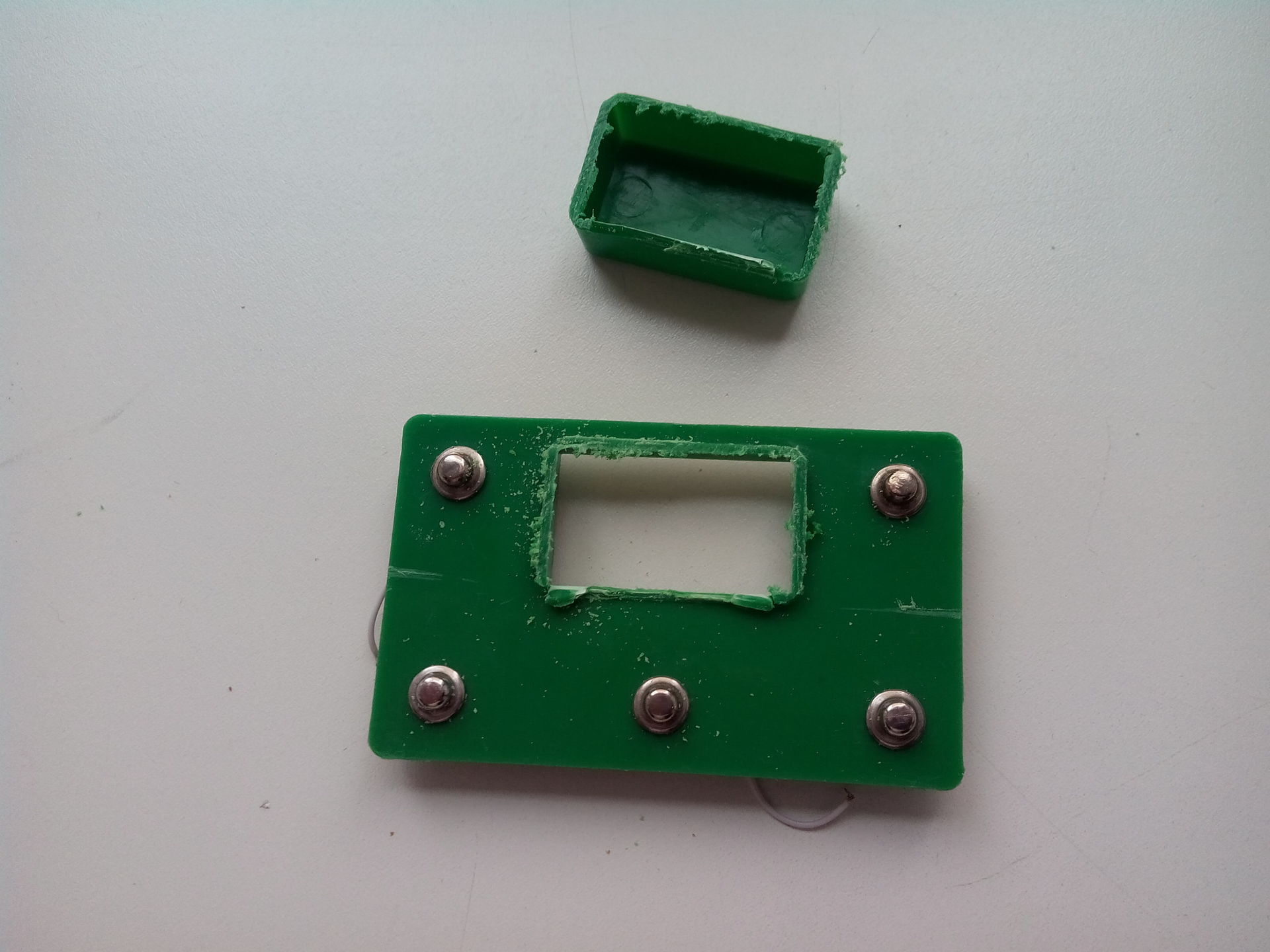

Спиливаем крышку блока ножовкой или дремелем.

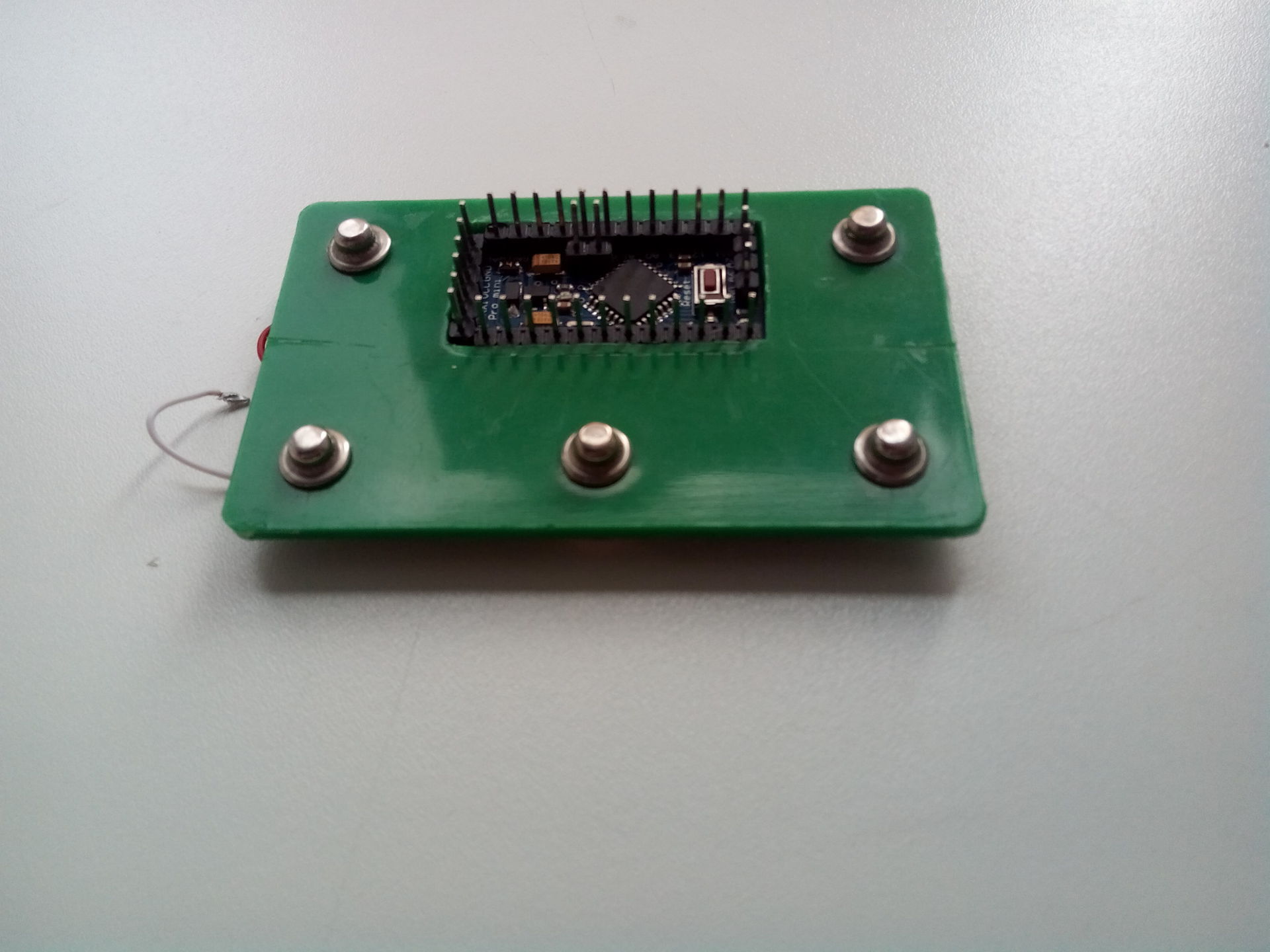

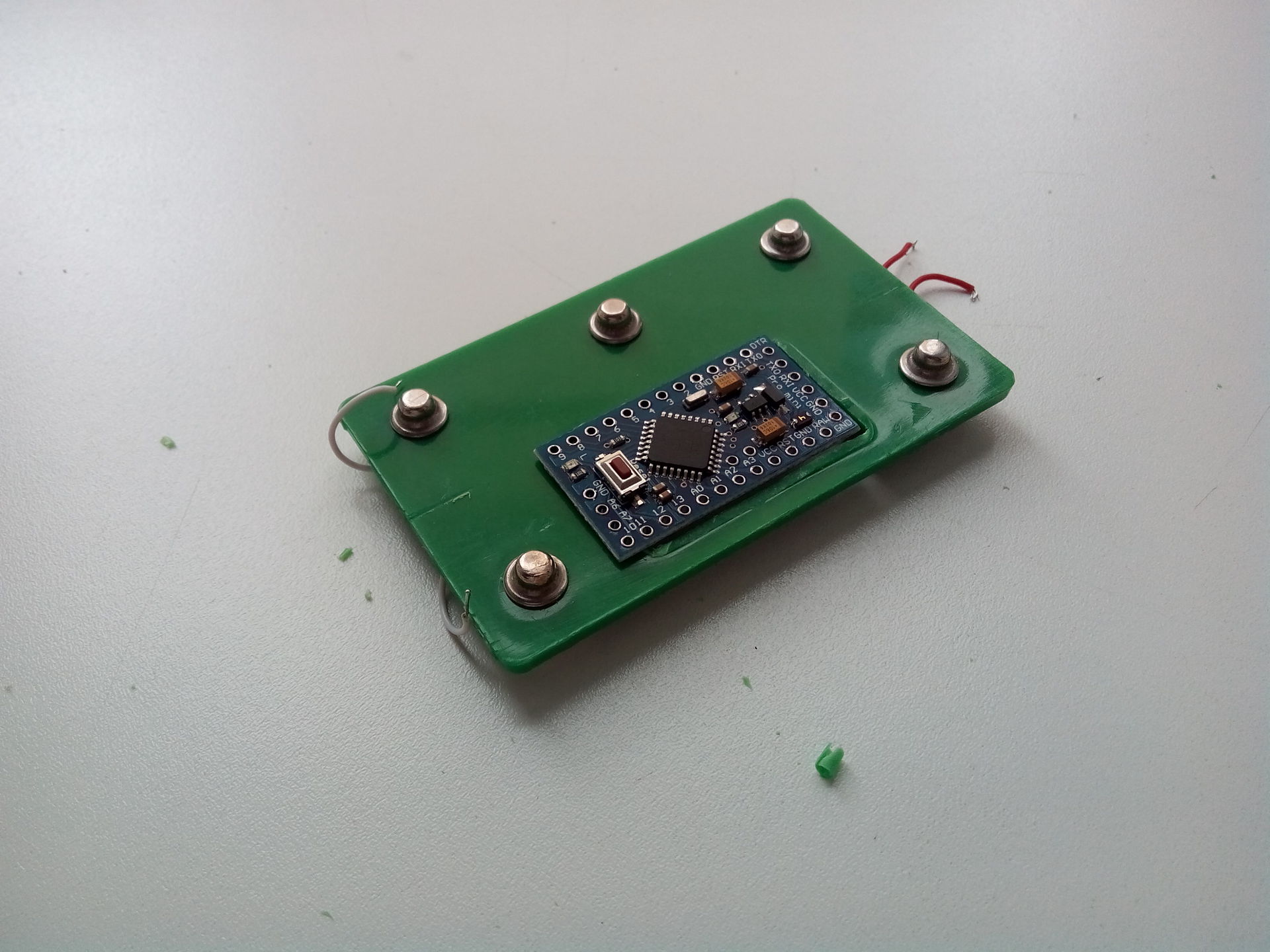

Чуть-чуть (буквально на миллиметр) увеличиваем отверстие по длине. Плата Arduino Pro Mini не должна пролазить в отверстие. Запаиваем пины. Мне было лень думать, поэтому я запаял все пины. Имея отлаженный скетч, можно запаять только необходимое, либо вообще обойтись без пинов. В отверстие должны пролазить пины с юбкой (как еще называется эта черная пластиковая линейка, объединяющая пины?)

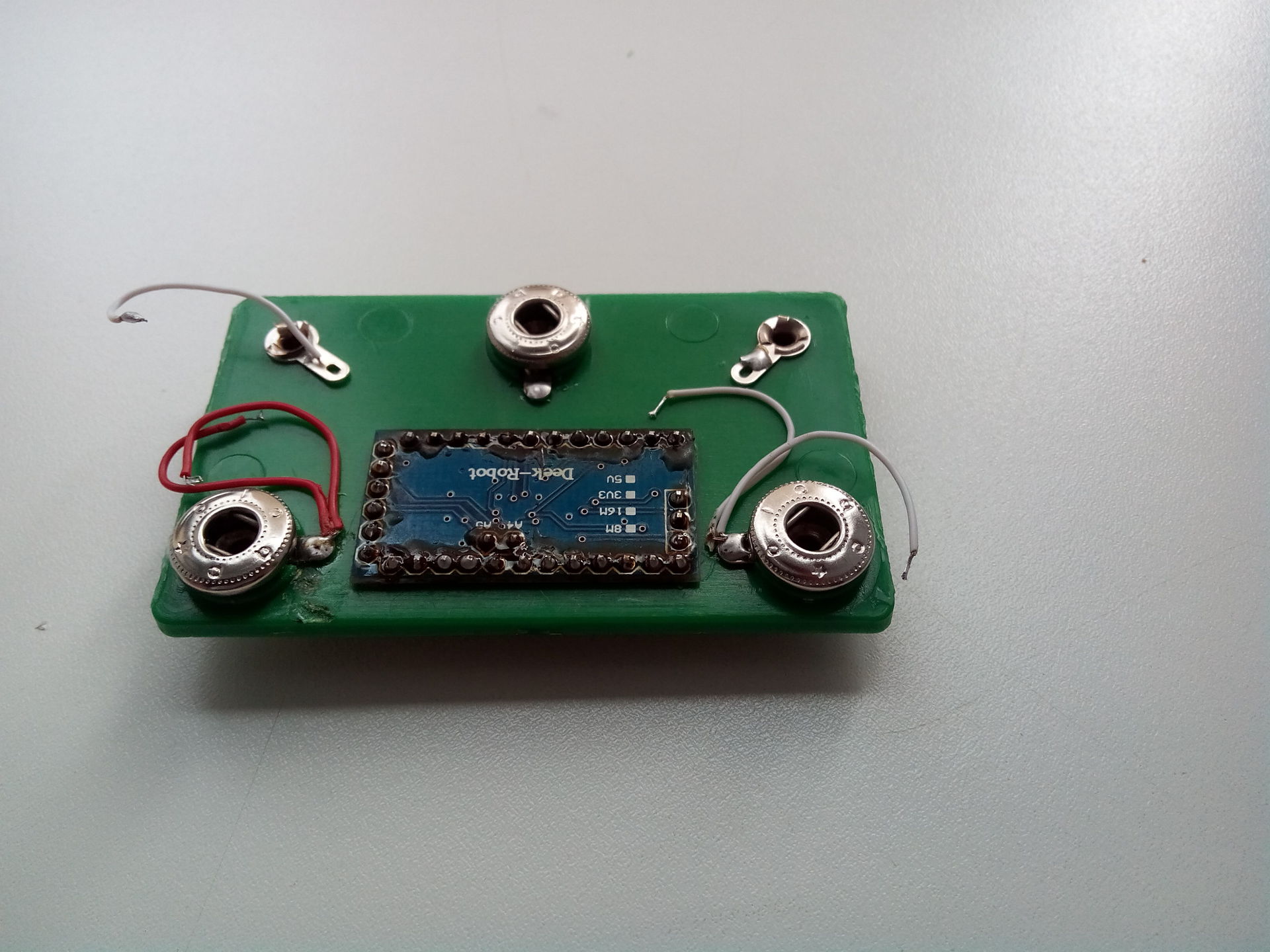

Запаиваем питание. Исходя из стандартной для Знатока схемы: сверху окажется "+" (RAW), а снизу "-" (GND).


Не утерпел — собрал первую схему. Традиционно мигаем встроенным светодиодом.

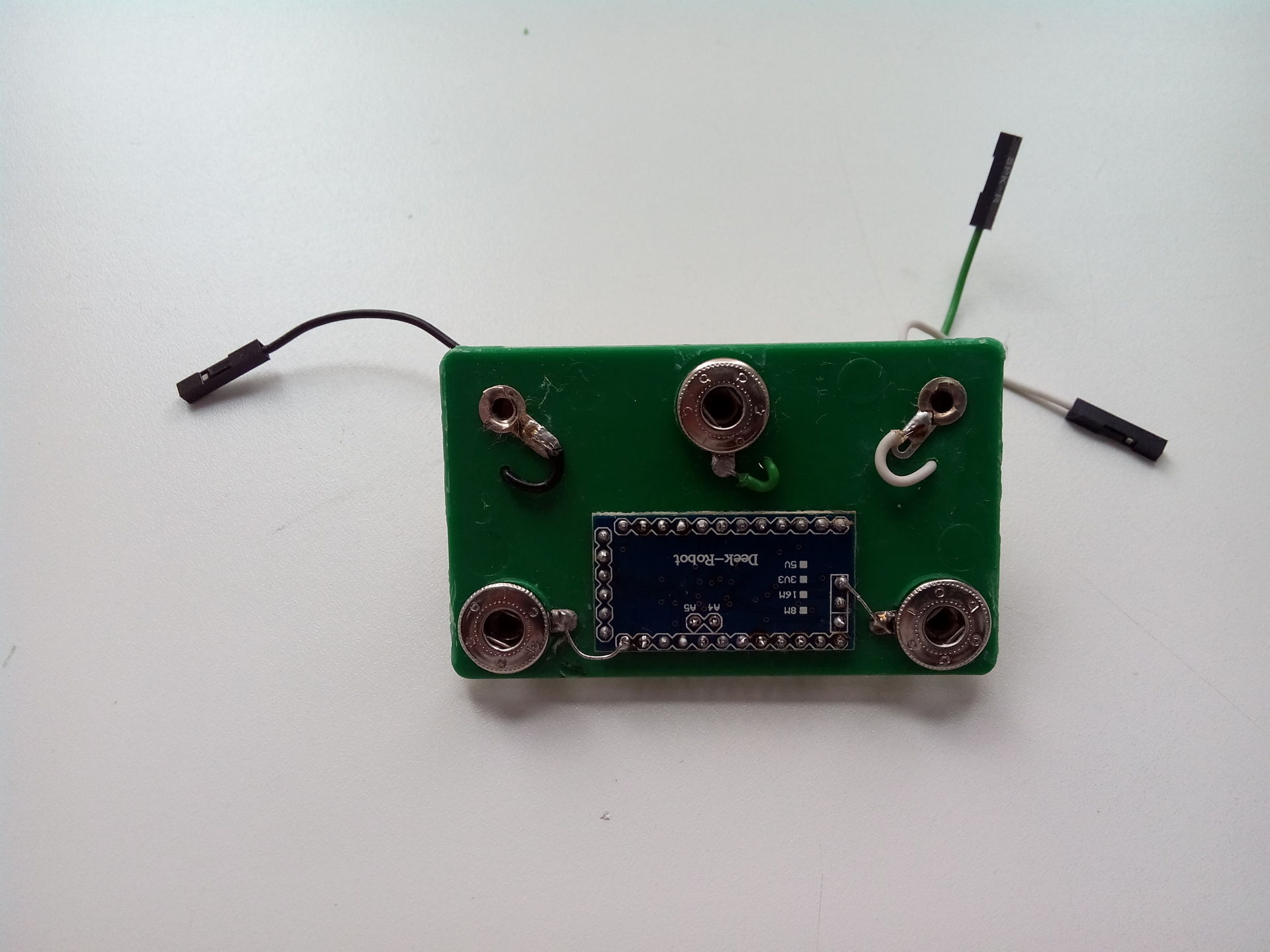

Отмываем плату и сверлим отверстия под провода. Имеем ввиду, что устанавливаемые детали конструктора могут загораживать отверстия и мешать нашим проводам, поэтому лучше отступить дополнительные 2..3 мм от центра кнопки.


Заливаем скетч светофора. Собираем новую схему. Цепляем проводки от кнопок на соответствующие ноги атмеги. В комплекте Знатока только два светодиода, поэтому я впаял бело-лунный светодиод (другого под рукой не было) в цоколь от неисправной лампочки. И наслаждаемся!


Блок может храниться в стандартной коробке конструктора, надо только вытащить провода из пинов. (Либо вниз пинами, тогда можно не вытаскивать провода).


Хорошо бы поставить защиту, Омов по 20 на каждую из трех ножек блока, да и переплюсовку предусмотреть. Но цена замены Arduino 3$ гораздо ниже планки моей лени.

Новый блок конструктора «Знаток» реанимировал интерес ребенка к электронике. Как теперь назвать новый блок?

Автор: UnknownType
