Универсальный пульт на Arduino

в 20:29, , рубрики: arduino, diy или сделай сам, универсальный пульт, Электроника для начинающих, метки:

Есть много статей в интернете о том, как сделать свой пульт к телевизору на Arduino, но мне понадобился универсальный пульт для управления телевизором и медиа-плеером. Главное преимущество моего универсального пульта в том, что кнопки в приложении для андроид телефона двух-целевые, а впрочем, смотрите на видео.



Пульт очень удобен в том, что на экране практически одни и те же кнопки используются для управления телевизором и плеером. Одно отличие в том, что кнопка "AV" в режиме управления телевизором меняется на кнопку "" (stop) при переходе в режим управления плеером. На картинках показано два режима, слева режим управления телевизором, справа — режим управления плеером.

image image

Ну а сейчас я расскажу немного о создании такого пульта. Для устройства использовал пульт от телевизора ERGO и пульт от медиаплеера DUNE HD TV101W.


Для получения данных от пультов я использовал инфракрасный датчик TSOP1138 (аналог TSOP4838) на рабочей частоте 38 кГц и подключил его к плате Arduino по схеме:


Для начала нам потребуется прочитать коды кнопок пультов. Я воспользовался библиотекой IRremote и тестовым скетчем IRrecvDump.


Этот скетч на потребуется для определения кодировки передачи данных и считывания кода кнопок пультов.

В скетче в строке int RECV_PIN = 11; указываем наш пин под номером 4

После заливки скетча открываем «монитор порта» и, нажимая на кнопки пульта, смотрим на полученные данные.


На картинке пример сканирования кнопки включения от пульта телевизора и пульта плеера. Теперь формируем таблицу для кодов кнопок.


У меня получилось как на фото выше. Под надписью TV коды кнопок пульта от телевизора; под надписью Player — коды от пульта медиаплеера.

Теперь отключаем наш приемник инфракрасных сигналов от платы Arduino и подключаем к ней Bluetooth модуль HC-05 и инфракрасный светодиод по схеме на фото.


После этого переходим непосредственно к скетчу.

Скетч

#include <IRremote.h>
IRsend irsend;
int y = 1;

void setup()
{
  Serial.begin(9600);
}

void loop() {
  if (Serial.available() > 0) {
    int x = Serial.read();
    if (x == 49) {
      y = 1;
    }
    if (x == 50) {
      y = 2;
    }
    if (y == 1) { // коды кнопок для пульта от телевизора
      if (x == 97) {
        irsend.sendNEC(0x807F08F7, 32);
        delay(40);
      }
      if (x == 98) {
        irsend.sendNEC(0x807FA857, 32);
        delay(40);
      }
      if (x == 99) {
        irsend.sendNEC(0x807F708F, 32);
        delay(40);
      }
      if (x == 100) {
        irsend.sendNEC(0x807FF00F, 32);
        delay(40);
      }
      if (x == 101) {
        irsend.sendNEC(0x807F30CF, 32);
        delay(40);
      }
      if (x == 102) {
        irsend.sendNEC(0x807FB04F, 32);
        delay(40);
      }
      if (x == 103) {
        irsend.sendNEC(0x807F9867, 32);
        delay(40);
      }
      if (x == 104) {
        irsend.sendNEC(0x807F58A7, 32);
        delay(40);
      }
      if (x == 105) {
        irsend.sendNEC(0x807FD827, 32);
        delay(40);
      }
      if (x == 106) {
        irsend.sendNEC(0x807F38C7, 32);
        delay(40);
      }
      if (x == 107) {
        irsend.sendNEC(0x807F48B7, 32);
        delay(40);
      }
      if (x == 108) {
        irsend.sendNEC(0x807FB847, 32);
        delay(40);
      }
      if (x == 109) {
        irsend.sendNEC(0x807F6897, 32);
        delay(40);
      }
    }
    if (y == 2) {  //коды кнопок пульта от медиаплеера
      if (x == 97) {
        irsend.sendNEC(0xFDC23D, 32);
        delay(40);
      }
      if (x == 98) {
        irsend.sendNEC(0xFDE01F, 32);
        delay(40);
      }
      if (x == 99) {
        irsend.sendNEC(0xFD18E7, 32);
        delay(40);
      }
      if (x == 100) {
        irsend.sendNEC(0xFDE817, 32);
        delay(40);
      }
      if (x == 101) {
        irsend.sendNEC(0xFDA857, 32);
        delay(40);
      }
      if (x == 102) {
        irsend.sendNEC(0xFD6897, 32);
        delay(40);
      }
      if (x == 103) {
        irsend.sendNEC(0xFDA857, 32);
        delay(40);
      }
      if (x == 104) {
        irsend.sendNEC(0xFD6897, 32);
        delay(40);
      }
      if (x == 105) {
        irsend.sendNEC(0xFDE817, 32);
        delay(40);
      }
      if (x == 106) {
        irsend.sendNEC(0xFD18E7, 32);
        delay(40);
      }
      if (x == 107) {
        irsend.sendNEC(0xFD9867, 32);
        delay(40);
      }
      if (x == 108) {
        irsend.sendNEC(0xFD28D7, 32);
        delay(40);
      }
      if (x == 109) {
        irsend.sendNEC(0xFD20DF, 32);
        delay(40);
      }
    }
  }
}

В скетче вам потребуется отредактировать коды кнопок, а именно в строках:

if (x == 97) {
        irsend.sendNEC(0x807F08F7, 32);
        delay(40);

Значение 807F08F7 поменять на:

if (y == 1) { //коды кнопок для пульта от телевизора
      if (x == 97) {
        irsend.sendNEC(0x12345678, 32);
        delay(40);
      }

Где 12345678 — это код вашей кнопки.

После редактирования скетча по ваши коды кнопок заливаем скетч в плату Arduino и переходим к установке приложения на телефон.

[ Скачать приложение для android устройств «Универсальный пульт управления» ]

Включаем блютуз в телефоне, ищем наше устройство, создаем пару, потом запускаем приложение Pult на телефоне.

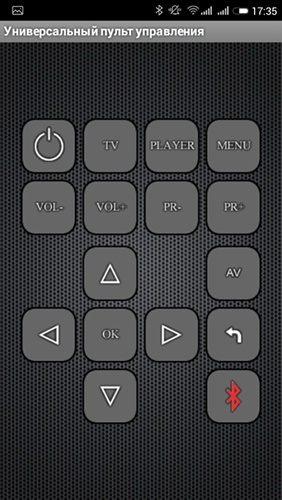

При запуске у нас появится экран с красным значком bluetooth в правом нижнем углу, что сигнализирует о том, что мы не подключены к нашему устройству.


После этого жмем на этот значок. У нас должно появится окно со списком всех доступных bluetooth устройств, где мы выбираем наше устройство для подключения.


Теперь мы снова вернулись на главный экран и уже можем управлять телевизором:


Для перехода в режим управления нам потребуется нажать кнопку с надписью «Player». Как я говорил раньше, у нас кнопка с надписью «AV» поменяется на кнопку "":


Для отключения от нашего устройства просто зажмите кнопку «Power» на несколько секунд.

Список используемых компонентов с ссылками на продавцов

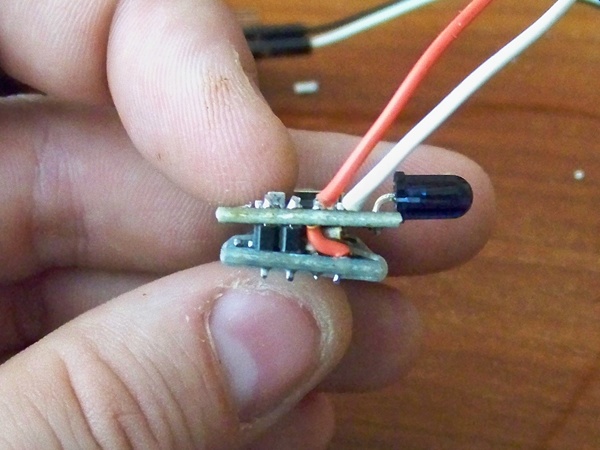

Ну и несколько фотографий моего готового устройства.




Получилось, вроде, неплохо. Жду комментарии к статье.
