Масштабирование приложения в Kubernetes на основе метрик из Prometheus

в 13:15, , рубрики: devops, kubernetes, prometheus, Блог компании Mail.Ru Group

Масштабирование приложения в Kubernetes на основе метрик из Prometheus - 1

Распространённая ситуация: у вас есть несколько приложений, у одного из них пиковая нагрузка приходится на дневное время, а в другие часы к нему никто не обращается (либо обращаются, но редко); при этом другим приложениям мощности кластера могут пригодиться и в ночное время. В качестве примера таких приложений можно привести веб-сервисы, какие-нибудь обработчики данных.

Как обычно, ресурсов кластера на всех не хватает. Приходится что-то придумывать для оптимизации использования ресурсов, и Kubernetes отлично для этого подходит. В нём есть Horizontal Pod Autoscaler, который позволяет масштабировать приложения на основе метрик.

Масштабирование приложения в Kubernetes на основе метрик из Prometheus - 2

Метрики обычно поставляются метрик-сервером. Дальше я расскажу о замене метрик-сервера Prometheus’ом (потому что Prometheus реализует в себе данные, которые отдаются метрик-сервером и мы избавляемся от одного лишнего звена) и о том, как на основе метрик из Prometheus масштабировать свои приложения в Kubernetes.

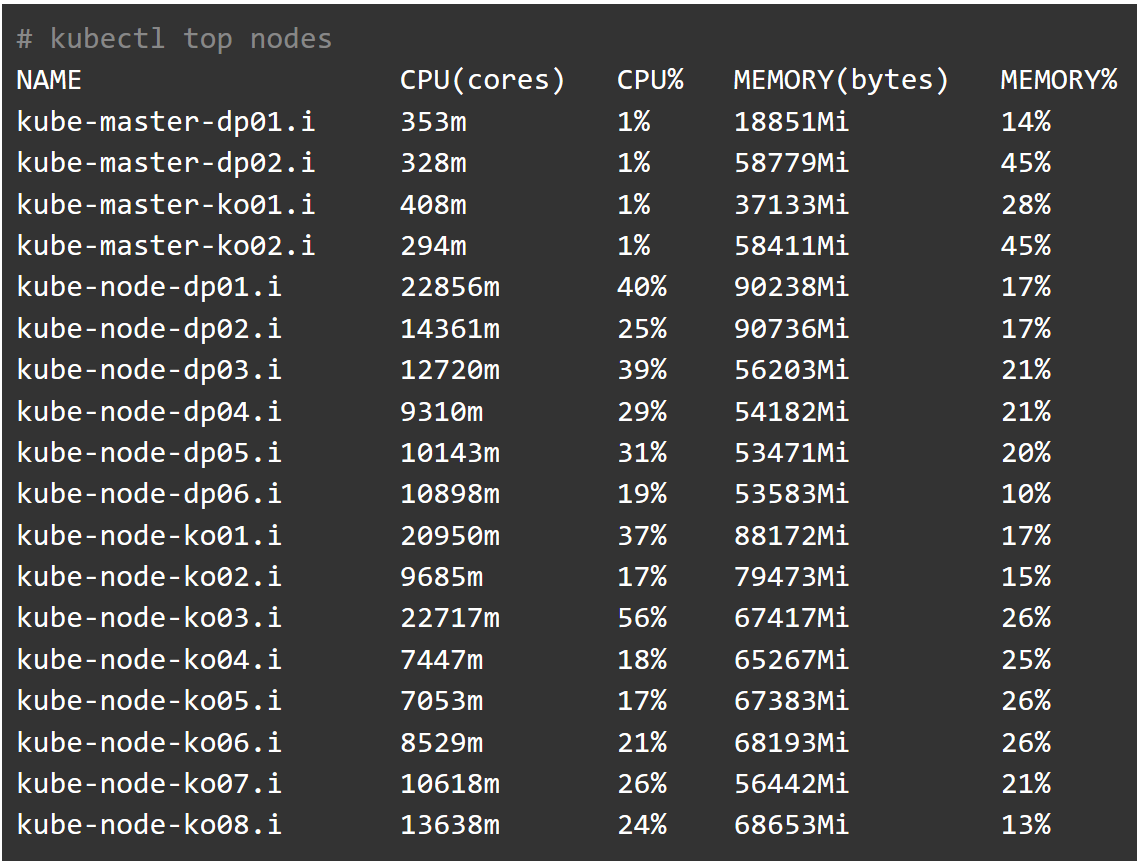

Для начала установите Prometheus operator. Лично я пользуюсь готовыми манифестами. Вы можете воспользоваться чартом​ для Helm (но я не проверял его работоспособность). Также удалите метрик-сервер, если он у вас есть. После этого проверьте, всё ли работает как нужно.

Масштабирование приложения в Kubernetes на основе метрик из Prometheus - 3

# kubectl get --raw "/apis/metrics.k8s.io/v1beta1/" | jq
{
  "kind": "APIResourceList",
  "apiVersion": "v1",
  "groupVersion": "metrics.k8s.io/v1beta1",
  "resources": [
    {
      "name": "nodes",
      "singularName": "",
      "namespaced": false,
      "kind": "NodeMetrics",
      "verbs": [
        "get",
        "list"
      ]
    },
    {
      "name": "pods",
      "singularName": "",
      "namespaced": true,
      "kind": "PodMetrics",
      "verbs": [
        "get",
        "list"
      ]
    }
  ]
}

Затем примените манифесты из этой директории. Это установит вам Prometheus-adapter. Я нашел чарт, который содержит в себе эти манифесты, но не проверял его. После этого у вас должна корректно выполниться команда:

kubectl get --raw "/apis/custom.metrics.k8s.io/v1beta1" | jq

(там будет очень большой список, поэтому я не привожу его здесь)

Разобраться, что означают урлы metrics.k8s.io​ и custom.metrics.k8s.io​ вам может помочь документация​.

Если что-то не работает, то смотрите, как обычно, в логи. Также можно поискать решение в issues.

Теперь настраиваем автомасштабирование.

У меня есть приложение, которое потребляет много ресурсов процессора и обслуживает очередь. Как только размер очереди превышает какой-то порог, я хочу увеличивать количество подов в replica set’е, чтобы быстрее обрабатывать очередь. Как только её размер станет меньше порогового, ресурсы кластера должны освобождаться.

Чтобы понять, как писать правила для Prometheus-adapter, необходимо вдумчиво прочитать этот документ и связанные с ним страницы. Вот как это выглядит у меня.

Запрос в Prometheus

wqueue_tube_total_size{tube="dmload-legacy"}

у меня возвращает:

wqueue_tube_total_size{endpoint="pprof-port",instance="10.116.2.237:8542",job="wqueue-pprof",namespace="default",pod="wqueue-b9fdd9455-66mwm",service="wqueue-pprof",tube="dmload-legacy"} 32

И я пишу следующее правило для Prometheus-adapter:

- seriesQuery: wqueue_tube_total_size{tube="dmload-legacy"}
      resources:
        overrides:
          namespace:
            resource: namespace
          tube:
            resource: service
      name: {as: "wqueue_tube_total_size_dmload_legacy"}
      metricsQuery: wqueue_tube_total_size{tube="dmload-legacy"}

Надо отметить, что мне приходится параметр tube мапить в service, чтобы потом использовать в описании hpa.

Конфигурация hpa:

---
kind: HorizontalPodAutoscaler
apiVersion: autoscaling/v2beta1
metadata:
  name: dmload-v3-legacy
  namespace: default
spec:
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: dmload-v3-legacy
  minReplicas: 2
  maxReplicas: 20
  metrics:
  - type: Object
    object:
      metricName: wqueue_tube_total_size_dmload_legacy
      target:
        apiVersion: v1
        kind: Service
        name: dmload-legacy
      targetValue: 30

Здесь я указываю, что как только количество заданий в очереди wqueue_tube_total_size_dmload_legacy превысит 30, надо добавлять поды, пока их не станет 20, а если targetValue опустится ниже 30, то убавлять до 2.

Применяем и смотрим, что происходит. У меня система работает несколько дней и в данный момент как раз уменьшает количество подов:

# kubectl describe hpa dmload-v3-legacy
Name:                                                               dmload-v3-legacy
Namespace:                                                          default
Labels:                                                             <none>
Annotations:                                                        kubectl.kubernetes.io/last-applied-configuration:
                                                                      {"apiVersion":"autoscaling/v2beta1","kind":"HorizontalPodAutoscaler","metadata":{"annotations":{},"name":"dmload-v3-legacy","namespace":"d...
CreationTimestamp:                                                  Thu, 24 Jan 2019 16:16:43 +0300
Reference:                                                          Deployment/dmload-v3-legacy
Metrics:                                                            ( current / target )
  "wqueue_tube_total_size_dmload_legacy" on Service/dmload-legacy:  14 / 30
Min replicas:                                                       2
Max replicas:                                                       20
Deployment pods:                                                    15 current / 14 desired
Conditions:
  Type            Status  Reason              Message
  ----            ------  ------              -------
  AbleToScale     True    SucceededRescale    the HPA controller was able to update the target scale to 14
  ScalingActive   True    ValidMetricFound    the HPA was able to successfully calculate a replica count from Service metric wqueue_tube_total_size_dmload_legacy
  ScalingLimited  False   DesiredWithinRange  the desired count is within the acceptable range
Events:
  Type    Reason             Age                   From                       Message
  ----    ------             ----                  ----                       -------
  Normal  SuccessfulRescale  59m (x14 over 40h)    horizontal-pod-autoscaler  New size: 13; reason: All metrics below target
  Normal  SuccessfulRescale  59m (x13 over 40h)    horizontal-pod-autoscaler  New size: 12; reason: All metrics below target
  Normal  SuccessfulRescale  57m (x14 over 40h)    horizontal-pod-autoscaler  New size: 11; reason: All metrics below target
  Normal  SuccessfulRescale  56m (x14 over 40h)    horizontal-pod-autoscaler  New size: 10; reason: All metrics below target
  Normal  SuccessfulRescale  56m (x11 over 38h)    horizontal-pod-autoscaler  New size: 8; reason: All metrics below target
  Normal  SuccessfulRescale  55m (x6 over 36h)     horizontal-pod-autoscaler  New size: 7; reason: All metrics below target
  Normal  SuccessfulRescale  47m (x103 over 40h)   horizontal-pod-autoscaler  (combined from similar events): New size: 20; reason: Service metric wqueue_tube_total_size_dmload_legacy above target
  Normal  SuccessfulRescale  3m38s (x19 over 41h)  horizontal-pod-autoscaler  New size: 17; reason: All metrics below target
  Normal  SuccessfulRescale  2m8s (x23 over 41h)   horizontal-pod-autoscaler  New size: 16; reason: All metrics below target
  Normal  SuccessfulRescale  98s (x20 over 40h)    horizontal-pod-autoscaler  New size: 15; reason: All metrics below target
  Normal  SuccessfulRescale  7s (x18 over 40h)     horizontal-pod-autoscaler  New size: 14; reason: All metrics below target

Всё описанное выполнялось на Kubernetes 1.13.2.

Заключение

В этой короткой заметке я показал, как можно с помощью метрик из Prometheus автоматически масштабировать приложения в кластере Kubernetes.

Были настроены компоненты Prometheus-operator и созданы необходимые манифесты.

В итоге, на основе метрики из Prometheus о размере очереди получилось увеличивать или уменьшать количество подов, которые обрабатывают эту очередь.

Масштабирование приложения в Kubernetes на основе метрик из Prometheus - 4

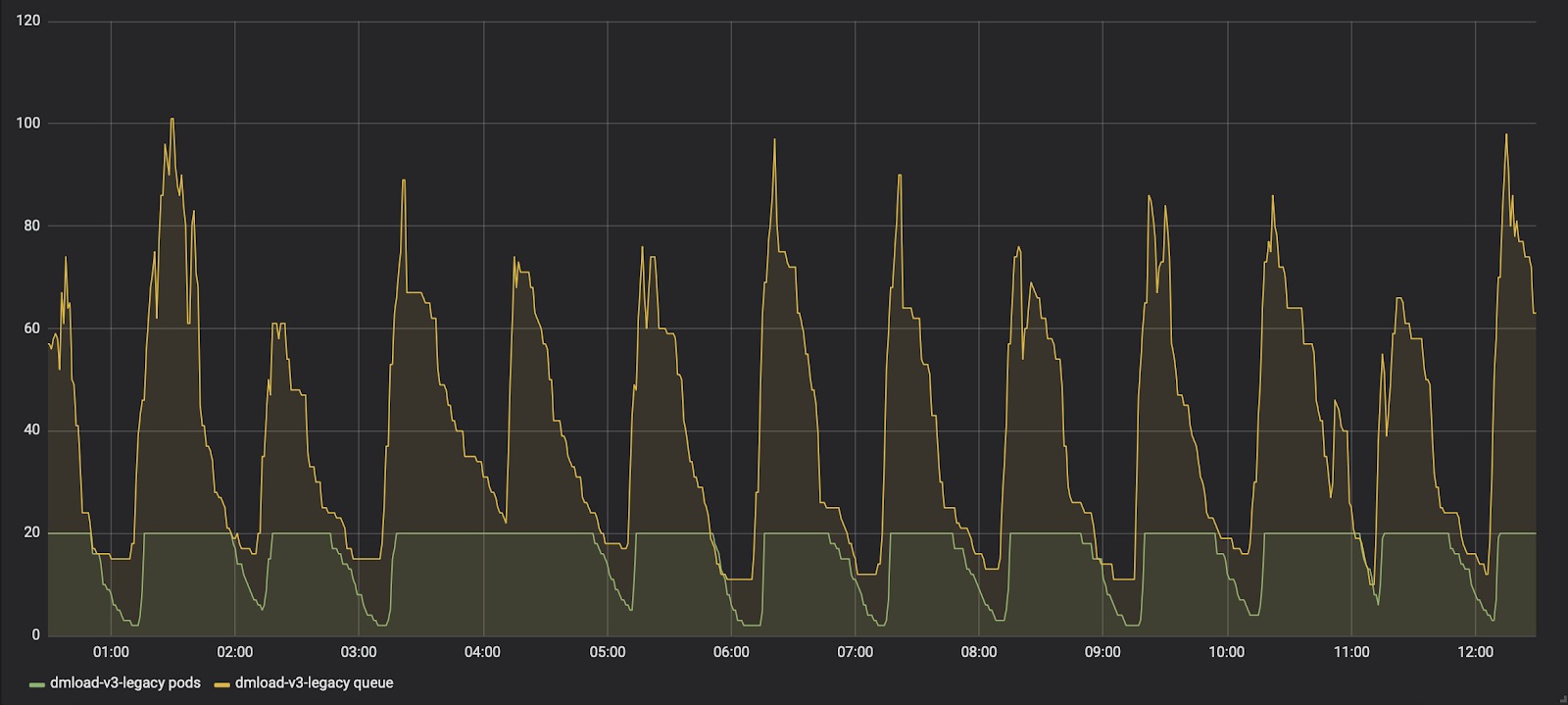

(на графике видно как изменяется количество подов в зависимости от размера очереди)

Спасибо за внимание!
