Конвертация текстовых документов в xml на С#

в 16:34, , рубрики: .net, C#, c#.net, docx, openxml, openxml sdk, xlsx, XML, конвертация, текст

Недавно мне пришлось столкнуться с необходимостью достать текст из офисных документов (docx, xlsx, rtf, doc, xls, odt и ods). Задача осложнялась требованием представить текст в формате xml без мусора с максимально удобной для дальнейшего парсинга структурой.

Решение использовать Interop сразу отпало по причине его громоздкости, во многом избыточности, а также необходимости устанавливать на сервер MS Office. В результате, решение было найдено и воплощено на внутреннем проекте. Однако, поиск оказался настолько сложен и не тривиален в силу отсутствия каких-либо общедоступных мануалов, что мной было принято решение написать в свободное от работы время библиотеку, которая решала бы указанную задачу, а также создать написать что-то вроде инструкции, чтобы разработчики прочитав ее смогли, хотя бы поверхностно, разобраться в вопросе.

Прежде, чем перейти к описанию найденного решения, предлагаю ознакомиться с некоторыми выводами, которые были сделаны в результате моих изысканий:

  1. Для платформы .Net не существует какого-либо готового решения для работы со всеми перечисленными форматами, что заставит нас местами кастылизовывать наш солюшн.
  2. Не пытайтесь в сети найти хороший мануал по работе с Microsoft OpenXML: чтобы разобраться с этой библиотекой придется изрядно покрасноглазить, покурить StackOverflow и поиграться с отладчиком.
  3. Да, мне все таки, удалось приручить дракона.

Сразу оговорюсь, что в настоящий момент библиотека еще не готова, но она активно пишется (на столько, на сколько это позволяет свободное время). Предполагается, что будут написаны отдельные посты для каждого формата и параллельно, вместе с их публикацией, будет обновляться репозиторий на гитхабе, откуда можно будет получить исходники.

Работа с xlsx и docx

.xlsx

Наверняка, раз вы читаете эту статью, то уже в курсе, что docx и xlsx фактически являются zip-архивами, в которых лежит множество разных xml. Если нет, то убедиться в этом не составит труда: меняем расширение файла на zip и открываем любым архиватором. Так, наши листы документа будут лежать по следующему пути: xlworksheets.

У меня уже есть подготовленный excel документ, и, если открыть какой-нибудь лист по указанному ранее пути, то мы увидим примерно следующее содержимое:

Конвертация текстовых документов в xml на С# - 1

Обратите внимание на то, что в ячейках, которые содержат формулы, записаны формулы (внутри тега <f>) и результат (внутри тега <v>). Также, ячейки с повторяющимся содержимым отмечены как shared и содержат ссылку на строку в файле sharedStrings.xml, расположенного по пути xl.
Пока просто имейте ввиду эти особенности: как обрабатывать их будет показано ниже.

Прежде, чем писать наши классы-конвертеры, создадим интерфейс IConvertable:

using System;
using System.Collections.Generic;
using System.IO;
using System.Text;

namespace ConverterToXml.Converters
{
    interface IConvertable
    {
        string Convert(Stream stream);
        string ConvertByFile(String path);

    }
}

Теперь все наши классы, должны будут реализовывать два метода: string Convert(Stream stream) для работы с потоком (может быть очень полезным, если необходимо получить какую-то информацию из файла без его сохранения на хосте), а также string ConvertByFile(String path) для конвертации непосредственно файла.

Создаем класс XlsxToXml, реализующий интерфейс IConvertable и подключаем через Nuget DocumentFormat.OpenXml (на момент написания, актуальной являлась версия 2.10.0).

Логику обработки документа поместим в отдельный приватный метод string SpreadsheetProcess(Stream memStream), который будет вызываться в string Convert(Stream stream).

        public string Convert(Stream memStream)
        {
            return SpreadsheetProcess(memStream);
        }

Как видно, сама логика реализована в методе *string SpreadsheetProcess(Stream memStream)*:

string SpreadsheetProcess(Stream memStream)
        {
            using (SpreadsheetDocument doc = SpreadsheetDocument.Open(memStream, false))
            {
                memStream.Position = 0;
                StringBuilder sb = new StringBuilder(1000);
                sb.Append("<?xml version="1.0"?><documents><document>");
                SharedStringTable sharedStringTable = doc.WorkbookPart.SharedStringTablePart.SharedStringTable;
                int sheetIndex = 0;
                foreach (WorksheetPart worksheetPart in doc.WorkbookPart.WorksheetParts)
                {
                    WorkSheetProcess(sb, sharedStringTable, worksheetPart, doc, sheetIndex);
                    sheetIndex++;
                }
                sb.Append(@"</document></documents>");
                return sb.ToString();
            }
        }

Итак, в методе string SpreadsheetProcess(Stream memStream) происходит следующее:

  1. В блоке using открываем документ excel из потока. За работу с xlsx в библиотеке DocumentFormat.OpenXml отвечает класс SpreadsheetDocument.

  2. Устанавливаем каретку в начало потока и создаем объект StringBuilder sb (сразу на 1000 символов. Используем StringBuilder вместо строк, чтобы несколько оптимизировать процесс и избежать порождения лишних сущностей в виде не нужных стрингов. Также, заранее задаем начальный размер стрингбилдера, чтобы немного сэкономить времени на инициализации и выделении памяти.

  3. Выше я писал про shared ячейки (в которых хранятся повторяемые значения). Так вот, из объекта класса SpreadsheetDocument их можно получить так:
    SharedStringTable sharedStringTable = doc.WorkbookPart.SharedStringTablePart.SharedStringTable.

  4. Далее создаем переменную, в которой будет храниться номер листа и запускаем цикл

    foreach (WorksheetPart worksheetPart in doc.WorkbookPart.WorksheetParts)
                {
                    WorkSheetProcess(sb, sharedStringTable, worksheetPart, doc, sheetIndex);
                    sheetIndex++;
                }

    в котором выполняется обработка каждого листа с помощью вызываемого метода
    WorkSheetProcess(sb, sharedStringTable, worksheetPart, doc, sheetIndex);:

    private void WorkSheetProcess(StringBuilder sb, SharedStringTable sharedStringTable, WorksheetPart worksheetPart, SpreadsheetDocument doc,
            int sheetIndex)
        {
            string sheetName = doc.WorkbookPart.Workbook.Descendants<Sheet>().ElementAt(sheetIndex).Name.ToString();
            sb.Append($"<sheet name="{sheetName}">");
            foreach (SheetData sheetData in worksheetPart.Worksheet.Elements<SheetData>())
            {
                if (sheetData.HasChildren)
                {
                    foreach (Row row in sheetData.Elements<Row>())
                    {
                        RowProcess(row, sb, sharedStringTable);
                    }
                }
            }
            sb.Append($"</sheet>");
        }

  5. Пожалуй, в данной функции больше всего вопросов вызывает строчка:
    string sheetName = doc.WorkbookPart.Workbook.Descendants<Sheet>().ElementAt(sheetIndex).Name.ToString();
    То, что таким образом мы получаем имя листа, думаю понятно. Но вот, чтобы добраться до нее придется воспользоваться отладчиком и методом научного тыка. Поэтому не стесняемся, ставим точку остановки, жмакаем shift+F9(или как там у вас), открываем переменную doc(в которой лежит наш документ)->WorkbookPart->Workbook и вызываем метод Descendants(), который вернет коллекцию всех дочерних элементов типа Sheet. Ну а дальше остается по индексу получить конкретный лист, вытащить его имя и преобразовать в строку (что и сделано в коде). Как это примерно выглядит показано на рисунке ниже:Конвертация текстовых документов в xml на С# - 2

  6. Далее по коду в цикле foreach получаем данные из листа, которые представляют собой коллекцию строк. Если внутри объекта sheetData есть какие-то элементы, то это строки, каждую из которых мы обработаем методом RowProcess:

    foreach (SheetData sheetData in worksheetPart.Worksheet.Elements<SheetData>())
            {
                if (sheetData.HasChildren)
                {
                    foreach (Row row in sheetData.Elements<Row>())
                    {
                        RowProcess(row, sb, sharedStringTable);
                    }
                }
            }

  7. В методе void RowProcess(Row row, StringBuilder sb, SharedStringTable sharedStringTable) происходит следующее:

    void RowProcess(Row row, StringBuilder sb, SharedStringTable sharedStringTable)
        {
            sb.Append("<row>");
            foreach (Cell cell in row.Elements<Cell>())
            {
                string cellValue = string.Empty;
                sb.Append("<cell>");
                if (cell.CellFormula != null)
                {
                    cellValue = cell.CellValue.InnerText;
                    sb.Append(cellValue);
                    sb.Append("</cell>");
                    continue;
                }
                cellValue = cell.InnerText;
                if (cell.DataType != null && cell.DataType == CellValues.SharedString)
                {
                    sb.Append(sharedStringTable.ElementAt(Int32.Parse(cellValue)).InnerText);
                }
                else
                {
                    sb.Append(cellValue);
                }
                sb.Append("</cell>");
            }
            sb.Append("</row>");
        }

    В цикле foreach (Cell cell in row.Elements<Cell>()) проверяем каждую ячейку на предмет наличия в ней записанной формулы:

    if (cell.CellFormula != null)
                {
                    cellValue = cell.CellValue.InnerText;
                    sb.Append(cellValue);
                    sb.Append("</cell>");
                    continue;
                }

    Если формула обнаружена, то получаем значение, вычисленное по формуле (cellValue = cell.CellValue.InnerText;) и переходим к следующей ячейке.
    Если ячейка не содержит формулы, то мы проверяем, является ли она shared: если является, то берем значение по индексу из ранее полученной коллекции с повторяющимися значениями:

    if (cell.DataType != null && cell.DataType == CellValues.SharedString)
                {
                    sb.Append(sharedStringTable.ElementAt(Int32.Parse(cellValue)).InnerText);
                }

    В противном случае, мы просто получаем значение из ячейки.

.docx

Начнем с того, что парсинг документов word представляет из себя куда более не тривиальную задачу по сравнению с парсингом excel-файлов.
Так, разработчику предстоит решить проблему не только парсинга содержимого, но и сохранения структуры, что подразумевает, как минимум, сохранение абзацев, обработку списков и таблиц. Так как мои рабочие задачи не подразумевали обработку графики, сносок, оглавления и т.д., в данной статье они разобраны не будут, но, я не исключаю, что когда-нибудь мне придется столкнуться с такой задачей и, я обязательно обновлю и статью, и репозиторий.

Итак, для начала пара слов о внутреннем устройстве документа. Предлагаю снова проделать процедуру с переименованием расширения файла в zip и открыть его любым архиватором. Внутри мы увидим несколько папок. Открываем папку word и находим файл document. Да, внутри лежит еще куча файлов, но они, по большому счету, для решения нашей задачи не нужны. Однако, никто вам не запрещает в них поковыряться: вдруг вам потребуется вытащить какие-нибудь стили из документа.

Как мы видим, содержимое каждого абзаца находится внутри тега w:t, который лежит внутри w:r, который также находится внутри w:p. По большому счету, эта структура является ключевой для всех документов docx, независимо от их содержимого. Обратите внимание на списки: каждый элемент также находится внутри описанной структуры, но с добавлением тегов w:numPr, внутри которого определяется уровень вложенности списка (w:ilvl) и id списка, которому принадлежит данный элемент (w:numId).
Конвертация текстовых документов в xml на С# - 3
Также, хочу обратить внимание, что индексы элементов списка не хранятся в виде значения в данном файле, а, как мне кажется (во всяком случае, других версий я не нашел), формируются динамически, в зависимости от id списка, которому принадлежит элемент, уровня вложенности и порядкового номера элемента.

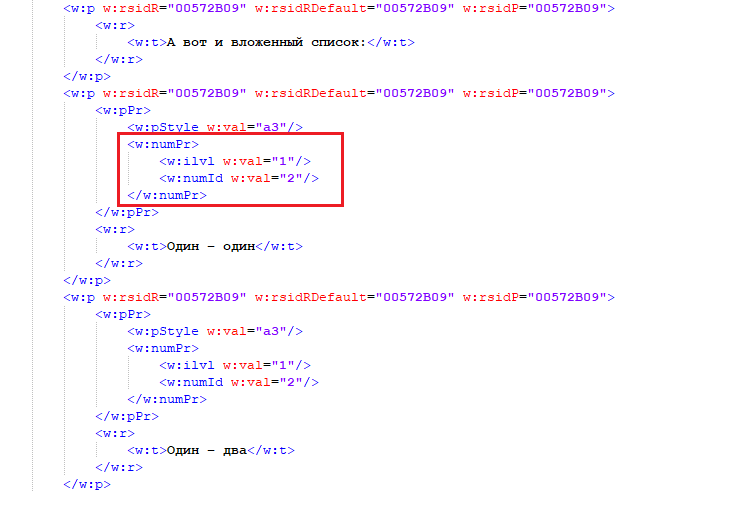

Аналогичная история со вложенными списками, которые отличаются от простых списков лишь тем, что у них не нулевой уровень вложенности:
Конвертация текстовых документов в xml на С# - 4
Более того, данная структура сохраняется и для таблиц. Правда теперь она упакована в теги w:tr (строка) и w:tc(ячейка).
Конвертация текстовых документов в xml на С# - 5

Прежде, чем начать кодить, хочу обратить внимание на один очень важный ньюанс (да-да, как в анекдоте про Петьку и Василия Ивановича). При разборе списков, особенно это касается вложенных, может возникнуть ситуация, когда пункты списка разделены какой-то вставкой текста, изображения или вообще чего угодно. Тогда возникает вопрос, когда же нам ставить закрывающий тег списка? Мое предложение попахивая костылезацией и велосипедостроением сводится к добавлению словаря, ключами которого будут выступать id списков, а значение будет соответствовать id параграфа (да, оказывается каждый парагарф в документе имеет свой уникальный id), который одновременно является последним в каком-то списке. Пожалуй, написано довольно сложно, но, думаю, когда посмотрите на реализацию, станет несколько понятнее:

public string Convert(Stream memStream)
{
    Dictionary<int, string> listEl = new Dictionary<int, string>();
    string xml = string.Empty;
    memStream.Position = 0;
    using (WordprocessingDocument doc = WordprocessingDocument.Open(memStream, false))
    {
        StringBuilder sb = new StringBuilder(1000);
        sb.Append("<?xml version="1.0"?><documents><document>");
        Body docBody = doc.MainDocumentPart.Document.Body;
        CreateDictList(listEl, docBody);
        foreach (var element in docBody.ChildElements)
        {
            string type = element.GetType().ToString();
            try
            {
                switch (type)
                {
                    case "DocumentFormat.OpenXml.Wordprocessing.Paragraph":
                        if (element.GetFirstChild<ParagraphProperties>() != null)
                        {
                            if (element.GetFirstChild<ParagraphProperties>().GetFirstChild<NumberingProperties>().GetFirstChild<NumberingId>().Val != CurrentListID)
                            {
                                CurrentListID = element.GetFirstChild<ParagraphProperties>().GetFirstChild<NumberingProperties>().GetFirstChild<NumberingId>().Val;
                                sb.Append($"<li id="{CurrentListID}">");
                                InList = true;
                                ListParagraph(sb, (Paragraph)element);
                            }
                            else
                            {
                                ListParagraph(sb, (Paragraph)element);
                            }
                            if (listEl.ContainsValue(((Paragraph)element).ParagraphId.Value))
                            {
                                sb.Append($"</li id="{element.GetFirstChild<ParagraphProperties>().GetFirstChild<NumberingProperties>().GetFirstChild<NumberingId>().Val}">");
                            }
                            continue;
                        }
                        else
                        {
                            SimpleParagraph(sb, (Paragraph)element);
                            continue;
                        }
                    case "DocumentFormat.OpenXml.Wordprocessing.Table":
                        Table(sb, (Table)element);
                        continue;
                }
            }
            catch (Exception e)
            {
                continue;
            }
        }
        sb.Append(@"</document></documents>");
        xml = sb.ToString();
    }
    return xml;
}

  1. Dictionary<int, string> listEl = new Dictionary<int, string>(); — словарь в котором будет храниться информация о последних элементах каждого из списков.

  2. using (WordprocessingDocument doc = WordprocessingDocument.Open(memStream, false)) — создаем объект doc класса WordprocessingDocument, в котором находится содержимое нашего документа word, но уже в структурированном (на столько, на сколько это позволяет библиотека OpenXML) виде.

  3. StringBuilder sb = new StringBuilder(1000); — наша будущая строка с легко читаемым содержимым в формате xml.

  4. Body docBody = doc.MainDocumentPart.Document.Body; — получаем содержимое нашего документа, с которым мы дальше и будем работать

  5. Вызываем функцию CreateDictList(listEl, docBody);, которая пробегается в цикле foreach по всем элементам документа, и ищет последний абзац для каждого списка:

    void CreateDictList(Dictionary<int, string> listEl, Body docBody)
    {
    foreach(var el in docBody.ChildElements)
    {
        if(el.GetFirstChild<ParagraphProperties>() != null)
        {
            int key = el.GetFirstChild<ParagraphProperties>().GetFirstChild<NumberingProperties>().GetFirstChild<NumberingId>().Val;
            listEl[key] = ((DocumentFormat.OpenXml.Wordprocessing.Paragraph)el).ParagraphId.Value;
        }
    }
    }

    GetFirstChild<ParagraphProperties>().GetFirstChild<NumberingProperties>().GetFirstChild<NumberingId>().Val; — написание подобного рода страшных конструкций является отнюдь не результатом штудирования документации (можете перейти на сайт мелкомягких https://docs.microsoft.com/ru-ru/office/open-xml/open-xml-sdk и попытаться раскурить их мануал), а представляет собой порождение научного тыка в режиме дебага. Если есть люди, которые владеют методологией изучения подобных библиотек с аналогичной детализацией документации, буду рад, если поделитесь своим опытом)

  6. После того, как наш словарь создан, в цикле foreach перебираем все элементы в документе. На каждой итерации цикла выясняем к какому типу относится наш элемента: абзац или таблица. Если абзац, то мы должны произвести проверку, а не является ли наш абзац частью списка. И если он является элементом списка, то нужно выяснить в какой части списка находится данный абзац (начало, конец или середина) для того, чтобы корректно расставить открывающиеся и закрывающиеся теги для нашего списка. Помимо этого, также важно идентифицировать к какому именно списку относится наш элемент. В коде эта задача решается так:

    string type = element.GetType().ToString();
                   try
    {
    switch (type)
    {
        case "DocumentFormat.OpenXml.Wordprocessing.Paragraph":

            if (element.GetFirstChild<ParagraphProperties>() != null) // список / не список
            {
                if (element.GetFirstChild<ParagraphProperties>().GetFirstChild<NumberingProperties>().GetFirstChild<NumberingId>().Val != CurrentListID)
                {
                    CurrentListID = element.GetFirstChild<ParagraphProperties>().GetFirstChild<NumberingProperties>().GetFirstChild<NumberingId>().Val;
                    sb.Append($"<li id="{CurrentListID}">");
                    InList = true;
                    ListParagraph(sb, (Paragraph)element);
                }
                else // текущий список
                {
                    ListParagraph(sb, (Paragraph)element);
                }
                if (listEl.ContainsValue(((Paragraph)element).ParagraphId.Value))
                {
                    sb.Append($"</li id="{element.GetFirstChild<ParagraphProperties>().GetFirstChild<NumberingProperties>().GetFirstChild<NumberingId>().Val}">");
                }
                continue;
            }
            else // не список
            {
                SimpleParagraph(sb, (Paragraph)element);
                continue;
            }
        case "DocumentFormat.OpenXml.Wordprocessing.Table":

            Table(sb, (Table)element);
            continue;
    }
    }

    Блок try-catch используется в связи с тем, что существует вероятность наличия в документе какого-то элемента, который не предусмотрен в блоке switch-case (в нашем случае, мы производим обработку только абзацев, списков и таблиц). Таким образом, если в документе есть что-то неопознанное и нами не предвиденное, то программа просто проигнорирует такой кейс.

  7. Если элемент является частью списка, то он обрабатывается с помощью метода ListParagraph(sb, (Paragraph)element); :

    void ListParagraph(StringBuilder sb, Paragraph p)
    {
    // уровень списка
    var level = p.GetFirstChild<ParagraphProperties>().GetFirstChild<NumberingProperties>().GetFirstChild<NumberingLevelReference>().Val;
    // id списка
    var id = p.GetFirstChild<ParagraphProperties>().GetFirstChild<NumberingProperties>().GetFirstChild<NumberingId>().Val;
    sb.Append($"<ul id="{id}" level="{level}"><p>{p.InnerText}</p></ul id="{id}" level="{level}">");
    }

    По большому счету данный метод всего лишь упаковывает содержимое параграфа в теги <ul>, дополняя его информацией об id списка и уровне вложенности.

  8. Если же, текущий элемент не является списком или таблицей, то он обрабатывается с помощью метода SimpleParagraph(sb, (Paragraph)element);:

    void SimpleParagraph(StringBuilder sb, Paragraph p)
    {
    sb.Append($"<p>{p.InnerText}</p>");
    }

    То есть, содержимое текста просто оборачивается в тег <p>

  9. Таблица обрабатывается в методе Table(sb, (Table)element);:

    void Table(StringBuilder sb, Table table)
    {
    sb.Append("<table>");
    foreach (var row in table.Elements<TableRow>())
    {
    sb.Append("<row>");
    foreach (var cell in row.Elements<TableCell>())
    {
    sb.Append($"<cell>{cell.InnerText}</cell>");
    }
    sb.Append("</row>");
    }
    sb.Append("</table>");}

    Обработка такого элемента вполне тривиальна: считываем строки, разбиваем на ячейки, из ячеек берем значения, оборачиваем в теги <cell>, которые запаковываем в в теги <row> и все это помещаем внутрь <table>.

На этом, поставленную задачу предлагаю считать решенной для документов формата docx и xlsx.

Исходный код можно посмотреть в репозитории по ссылке
