Я уже говорил, что буду обновлять свои видеоуроки до CCNA v3. Все, что вы выучили на предыдущих уроках, полностью соответствует новому курсу. Если возникнет необходимость, я буду включать дополнительные темы в новые уроки, так что можете не беспокоиться по поводу соответствия наших уроков курсу 200-125 CCNA.

Cначала мы полностью изучим темы первого экзамена 100-105 ICND1. Нам осталось еще несколько уроков, после чего вы будете готовы к сдаче этого экзамена. Затем мы приступим к изучению курса ICND2. Я гарантирую, что к концу этого видеокурса вы будете полностью готовы к сдаче экзамена 200-125. На прошлом уроке я сказал, что мы больше не вернемся к протоколу RIP, потому что он не входит в курс CCNA. Но поскольку RIP включили в третью версию CCNA, мы продолжим его изучать.

Темами сегодняшнего урока будут три проблемы, возникающие в процессе использования RIP: Counting to Infinity, или счет до бесконечности, Split Horizon – правила расщепленных горизонтов и Route Poison, или отравление маршрута.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 1

Для понимания сути проблемы счета до бесконечности обратимся к схеме. Предположим, у нас есть роутер R1, роутер R2 и роутер R3. Первый роутер связан со вторым сетью 192.168.2.0/24, второй с третьим – сетью 192.168.3.0/24, к первому роутеру подключена сеть 192.168.1.0/24, а к третьему – сеть 192.168.4.0/24.

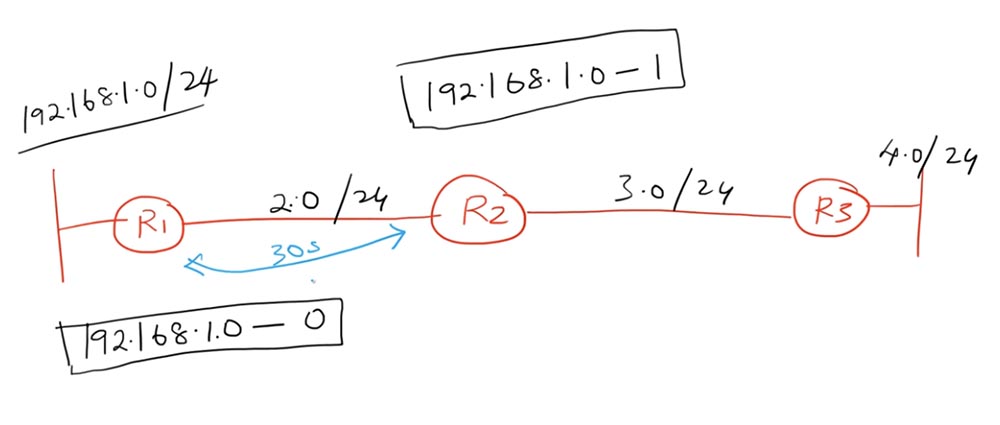

Давайте рассмотрим маршрут к сети 192.168.1.0/24 от первого роутера. В его таблице этот маршрут будет отображен как 192.168.1.0 с числом хопов, равным 0.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 2

Для второго роутера этот же маршрут отобразится в таблице как 192.168.1.0 с числом хопов, равным 1. При этом обновление таблицы маршрутизации роутеров таймером Update происходит каждые 30 секунд. R1 сообщает R2, что сеть 192.168.1.0 доступна через него с числом хопов, равным 0. Получив это сообщение, R2 ответит обновлением, что эта же сеть доступна через него в один хоп. Так работает обычная маршрутизация по протоколу RIP.

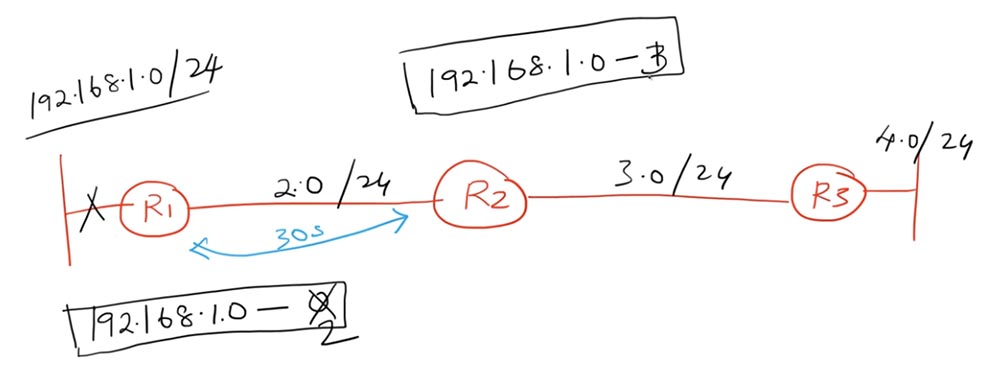

Представим ситуацию, когда соединение между R1 и сетью 192.168.1.0/24 оказалось разорванным, после чего роутер утратил к ней доступ. В это же время роутер R2 отправляет роутеру R1 обновление, в котором сообщает, что сеть 192.168.1.0/24 доступна ему в один хоп. R1 знает, что утратил доступ к этой сети, но R2 уверяет, что эта сеть доступна через него в один хоп, поэтому первый роутер считает, что обязан обновить свою таблицу маршрутизации, изменив число хопов с 0 на 2.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 3

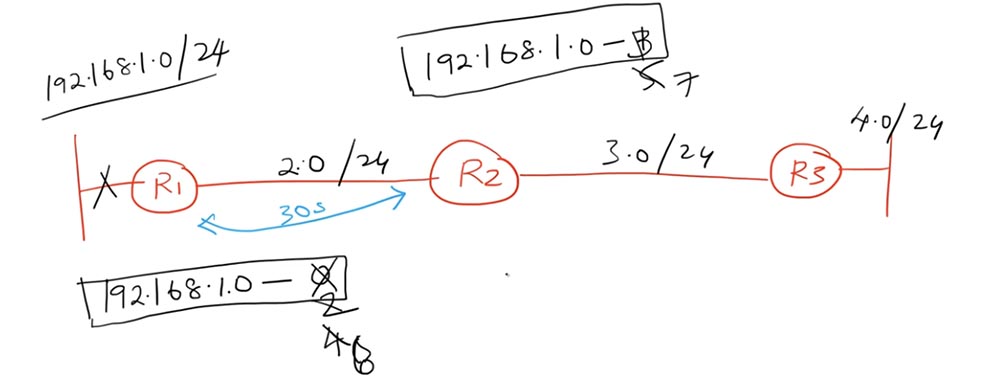

После этого R1 посылает обновление роутеру R2. Тот говорит: «ок, перед этим ты прислал мне обновление, что сеть 192.168.1.0 доступна с нулевым числом хопов, теперь ты сообщаешь, что маршрут к этой сети можно построить за 2 хопа. Значит, я должен обновить свою таблицу маршрутизации с 1 до 3». При следующем обновлении R1 поменяет число хопов на 4, второй роутер на 5, затем на 5 и 6, и этот процесс будет продолжаться до бесконечности.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 4

Эта проблема известна под названием «петля маршрутизации», а в протоколе RIP она называется «проблема счета до бесконечности». В действительности сеть 192.168.1.0/24 недоступна, однако R1, R2 и все остальные роутеры в сети верят, что к ней можно получить доступ, потому что маршрут постоянно зацикливается. Эту проблему можно решить с помощью механизмов расщепления горизонтов и отравления маршрута. Рассмотрим топологию сети, с которой мы сегодня будем работать.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 5

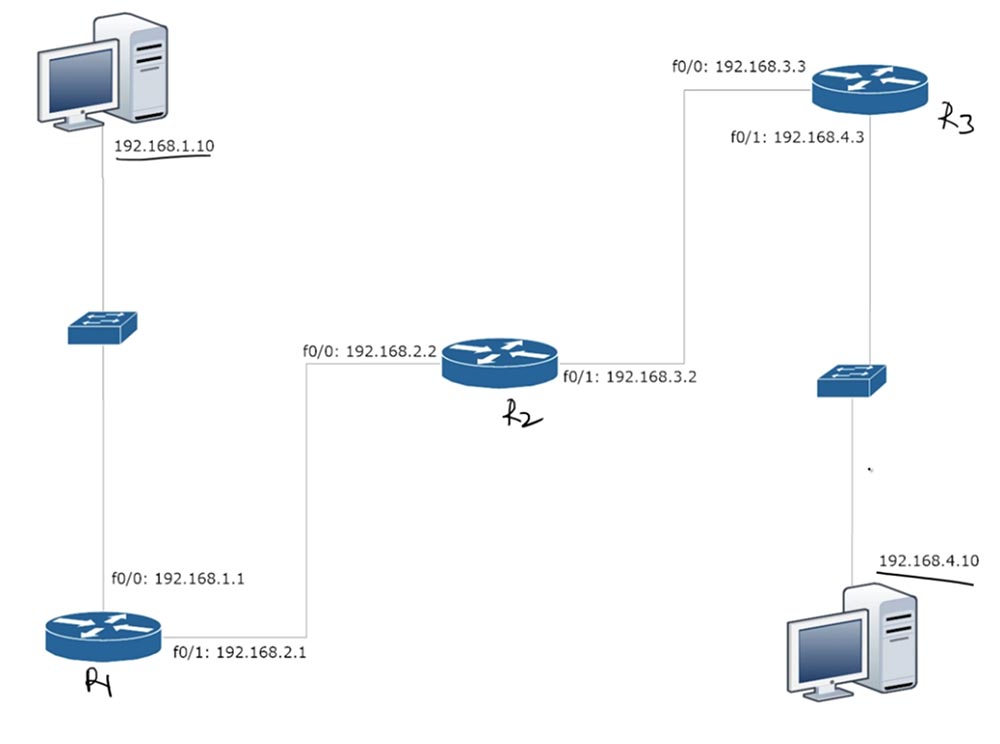

В сети имеются три роутера R1,2,3 и два компьютера с IP-адресами 192.168.1.10 и 192.168.4.10. Между компьютерами расположены 4 сети: 1.0, 2.0, 3.0 и 4.0. Роутеры имеют IP-адреса, где последний октет означает номер роутера, а предпоследний – номер сети. Вы можете присвоить этим сетевым устройствам любые адреса, но я предпочитаю именно эти, потому что так мне легче объяснять.

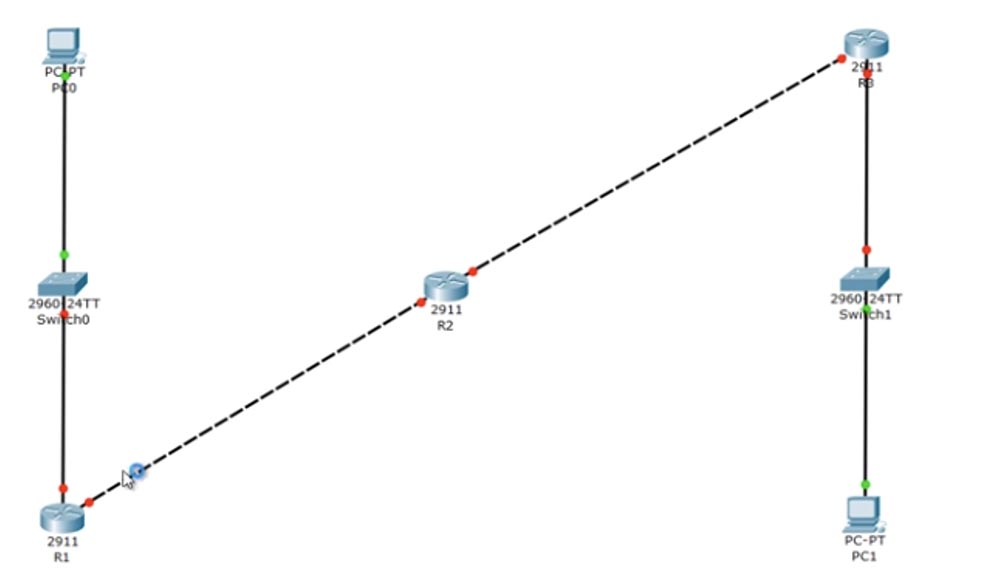

Чтобы настроить нашу сеть, перейдем к Packet Tracer. Я использую роутеры Cisco модели 2911 и использую эту схему, чтобы назначить IP-адреса обоим хостам – компьютеру PC0 и PC1.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 6

На свитчи можно не обращать внимания, потому что они «прямо из коробки» и по умолчанию используют VLAN1. Роутеры 2911 имеют по два гигабитных порта. Для того, чтобы нам было легче, я использую готовые файлы конфигурации для каждого из этих роутеров. Вы можете посетить наш сайт, зайти на вкладку Resources и просмотреть все наши видеоуроки.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 7

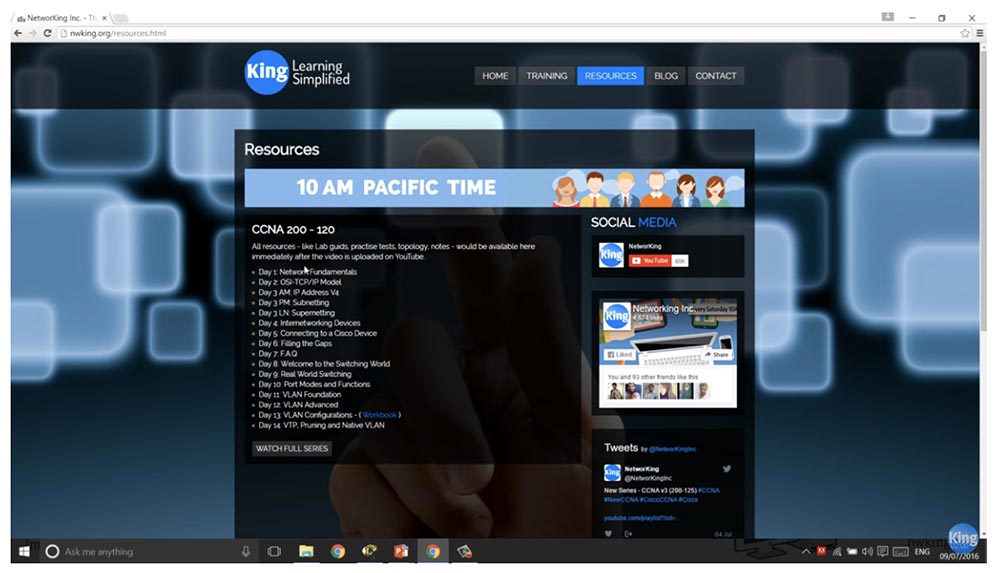

В настоящие время здесь нет всех обновлений, но для примера вы можете взглянуть на урок Day 13, в котором размещена ссылка Workbook, или «Рабочая тетрадь». Такая же ссылка будет прикреплена к сегодняшнему видеоуроку, и пройдя по ней, вы сможете скачать файлы конфигурации роутеров.

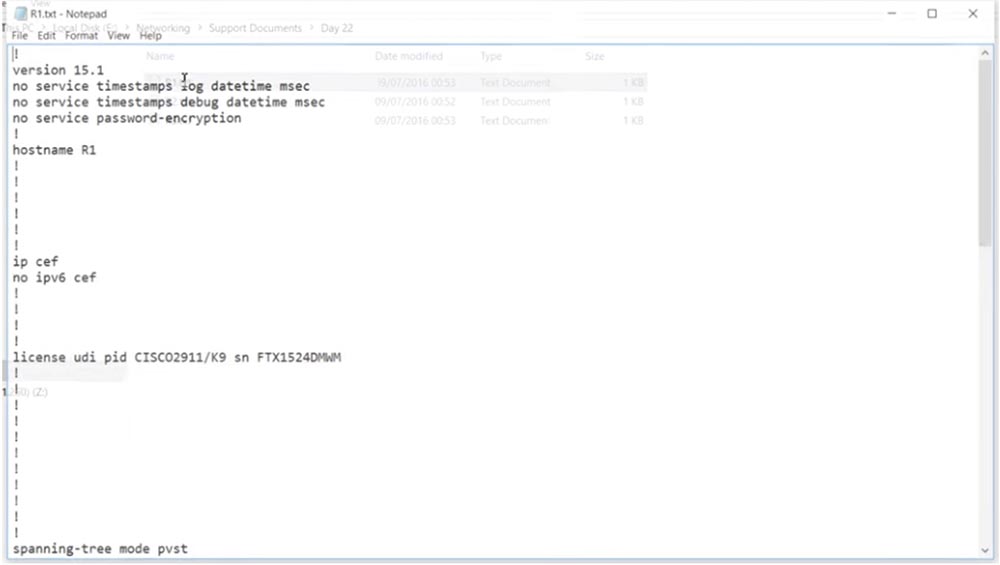

Для того, что бы настроить наши роутеры, я просто копирую содержимое текстового файла настройки R1, открываю его консоль в Packet Tracer и ввожу команду config t.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 8

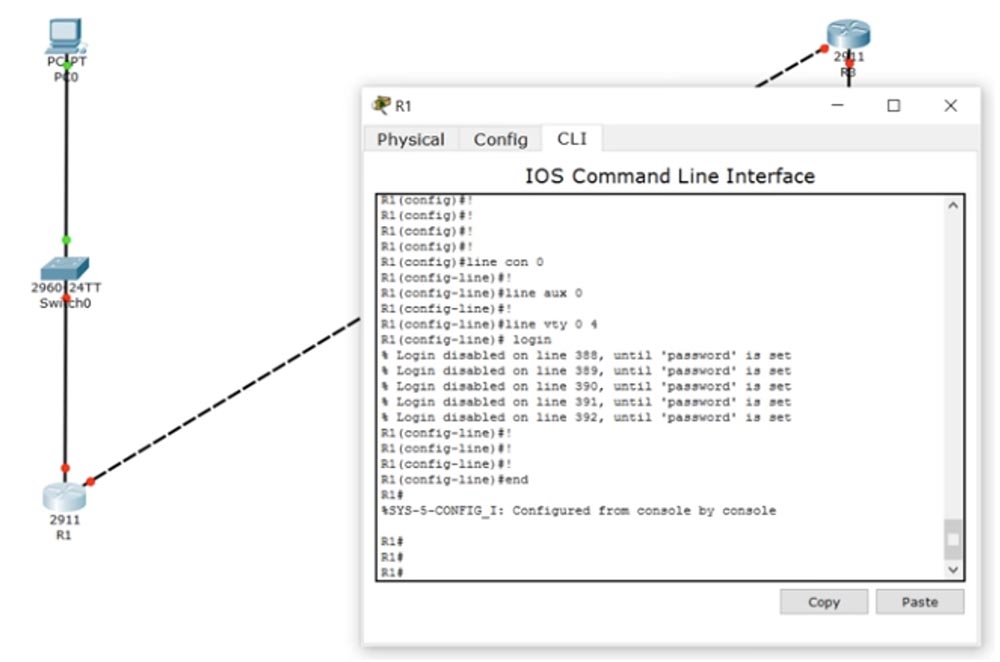

Затем я просто вставляю скопированный текст и выхожу из настроек.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 9

Таким же образом я поступаю с настройками второго и третьего роутеров. Это одно из преимуществ настроек Cisco – вы можете просто копировать и вставлять нужные параметры в файлы конфигурации сетевых устройств. В моем случае я еще добавлю в начало готовых файлов конфигурации 2 команды, чтобы не вводить их в консоли – это en (enable) и config t. Затем скопирую содержимое и вставлю его целиком в консоль настроек R3.

Итак, мы настроили все 3 роутера. Если вы хотите использовать готовые файлы конфигурации для своих роутеров, убедитесь, что модели соответствуют приведенным на этой схеме – здесь роутеры имеют порты GigabitEthernet. Возможно, вам придется исправить эту строку в файле на FastEthernet, если ваш роутер имеет именно эти порты.

Вы видите, что маркеры портов роутеров на схеме все ещё красного цвета. В чем же заключается проблема? Для диагностики зайдем в интерфейс командной строки IOS роутера 1 и наберем команду show ip interface brief. Эта команда — ваш «швейцарский нож» при решении различных сетевых проблем.

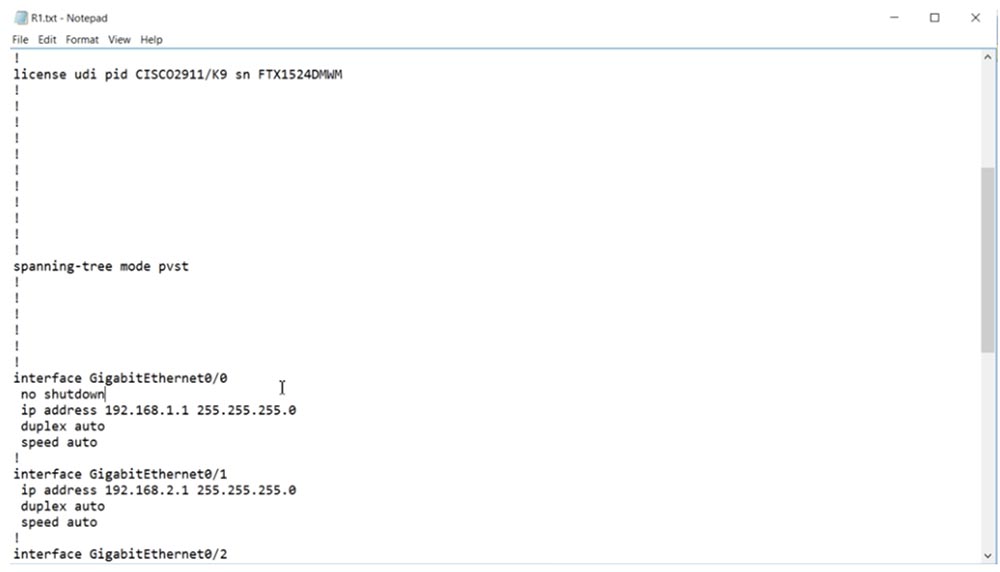

Да, у нас есть проблема – вы видите, что интерфейс GigabitEthernet 0/0 находится в состоянии administratively down. Дело в том, что в скопированном файле конфигурации я забыл использовать команду no shutdown и сейчас введу её вручную.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 10

Теперь мне придется вручную добавить эту строку в настройки всех роутеров, после чего маркеры портов поменяют цвет на зеленый. Сейчас я выведу на общий экран все три окна CLI роутеров, чтобы было удобнее наблюдать за моими действиями.

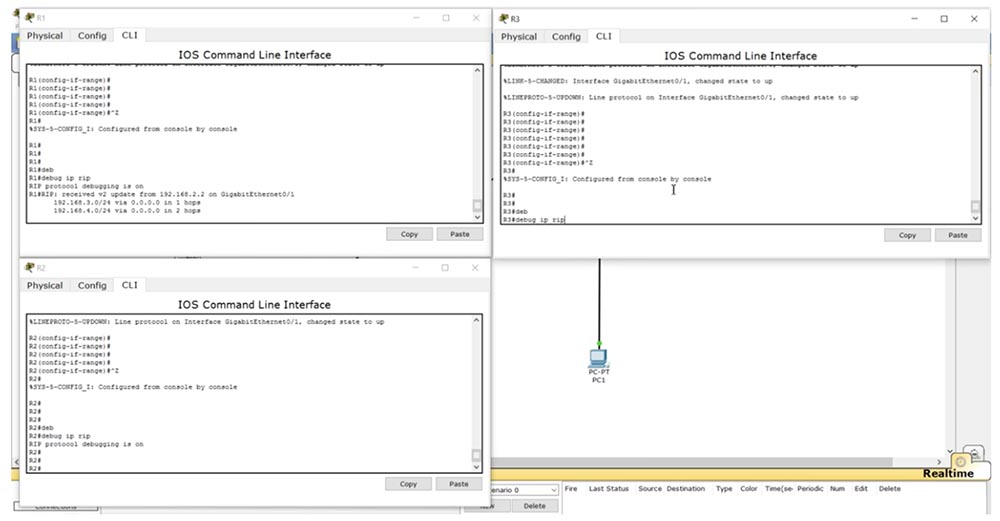

В данный момент протокол RIP настроен на всех 3-х устройствах, и я займусь его отладкой, для чего использую команду debug ip rip, после чего все устройства обменяются обновлениями RIP. После этого я использую команду undebug all для всех 3-х роутеров.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 11

Вы видите, что у R3 возникла проблема с поиском DNS-сервера. В дальнейшем мы обсудим тематику CCNA v3, связанную с DNS-серверами, и я покажу вам, как отключить функцию поиска этого сервера. Пока что вернемся к теме урока и рассмотрим, как работает обновление RIP.

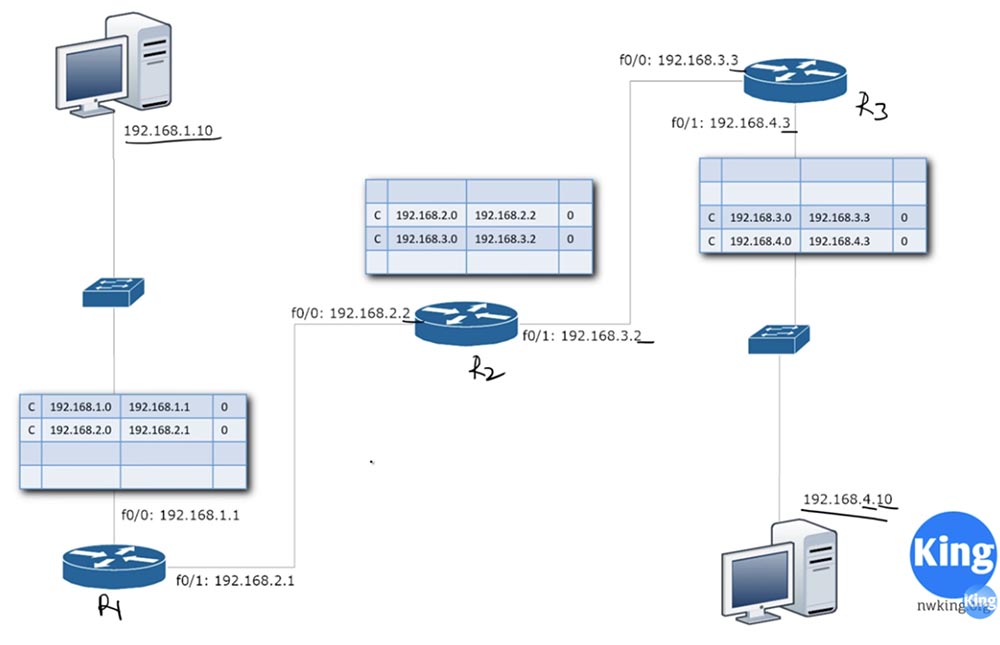

После того, как мы включим роутеры, в их таблицах маршрутизации появятся записи о сетях, которые напрямую подключены к их портам. В таблицах эти записи озаглавлены буквой С, а число хопов при прямом соединении равно 0.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 12

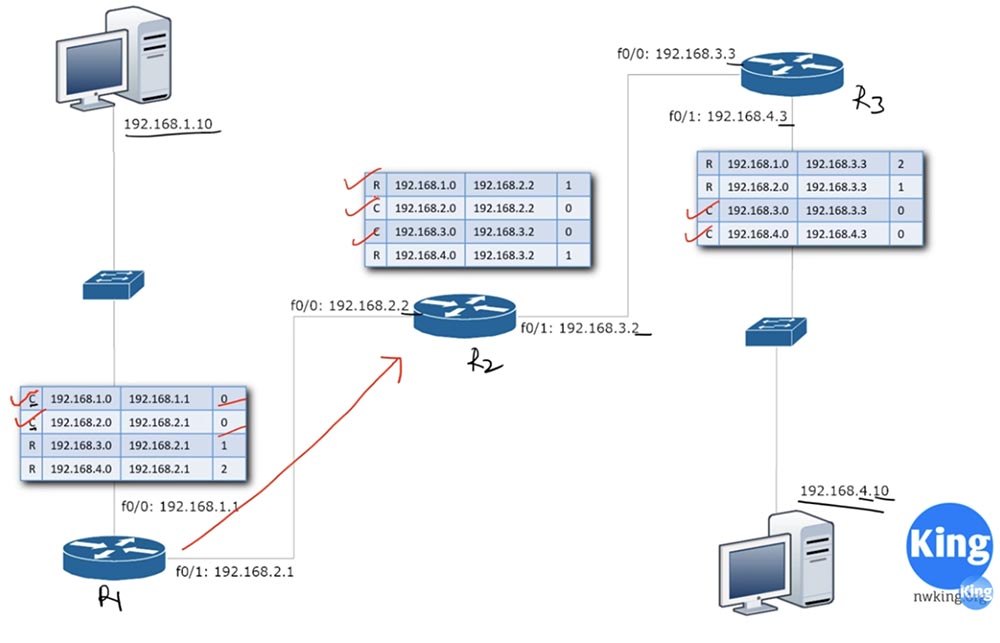

Когда R1 отправляет обновление роутеру R2, оно содержит информацию о сетях 192.168.1.0 и 192.168.2.0. Поскольку роутер R2 уже знает о сети 192.168.2.0, он помещает в свою таблицу маршрутизации только обновление о сети 192.168.1.0.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 13

Эта запись озаглавлена буквой R, означающей, что соединение с сетью 192.168.1.0 возможно через интерфейс роутера f0/0: 192.168.2.2 только по протоколу RIP с числом хопов 1.
Точно так же, когда R2 отсылает обновление R3, третий роутер размещает в своей таблице маршрутизации запись, что сеть 192.168.1.0 доступна через интерфейс роутера 192.168.3.3 по протоколу RIP с числом хопов 2. Вот как работает обновление маршрутизации.

Для предотвращения петель маршрутизации, или счета до бесконечности, в протоколе RIP имеется механизм «расщепление горизонта». Этот механизм представляет собой правило: «не посылать обновление о сети или маршруте через тот интерфейс, через который вы получили это обновление». В нашем случае это выглядит так: если R2 получил от R1 обновление о сети 192.168.1.0 через интерфейс f0/0: 192.168.2.2, он не должен отсылать через интерфейс f0/0 обновление об этой сети 2.0 первому роутеру. Он может отослать через этот интерфейс, связанный с первым роутером, только обновления, которые касаются сетей 192.168.3.0 и 192.168.4.0. Обновление о сети 192.168.2.0 он также не должен посылать через интерфейс f0/0, потому что этот интерфейс уже о нем знает, ведь эта сеть подсоединена к нему напрямую. Итак, когда второй роутер посылает обновление первому роутеру, в нем должны содержаться записи только о сетях 3.0 и 4.0, потому об этих сетях он узнал от другого интерфейса – f0/1.

Вот в чем заключается простое правило расщепления горизонта: никогда не отправлять информацию о каком-нибудь маршруте обратно в том же направлении, из которого пришла эта информация. Это правило предотвращает петлю маршрутизации или счет до бесконечности.
Если обратиться к Packet Tracer, можно увидеть, что R1 получил обновление от 192.168.2.2 через интерфейс GigabitEthernet0/1 только о двух сетях: 3.0 и 4.0. Второй роутер ничего не сообщил о сетях 1.0 и 2.0, потому что узнал об этих сетях через этот самый интерфейс.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 14

Первый роутер R1 посылает обновление групповому (multicast) IP-адресу 224.0.0.9 – он не посылает широковещательное (broadcast) сообщение. Этот адрес – нечто вроде конкретной частоты, на которой вещают FM-радиостанции, то есть сообщение получат только те устройства, которые настроены на данный мультикаст-адрес. Таким же образом роутеры настраивают себя на то, чтобы принимать трафик для адреса 224.0.0.9. Итак, R1 высылает обновление на этот адрес через интерфейс GigabitEthernet0/0 с IP-адресом 192.168.1.1. Этот интерфейс должен передать обновления только о сетях 2.0, 3.0 и 4.0, потому что сеть 1.0 подсоединена к нему напрямую. Мы видим, что он поступает именно так.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 15

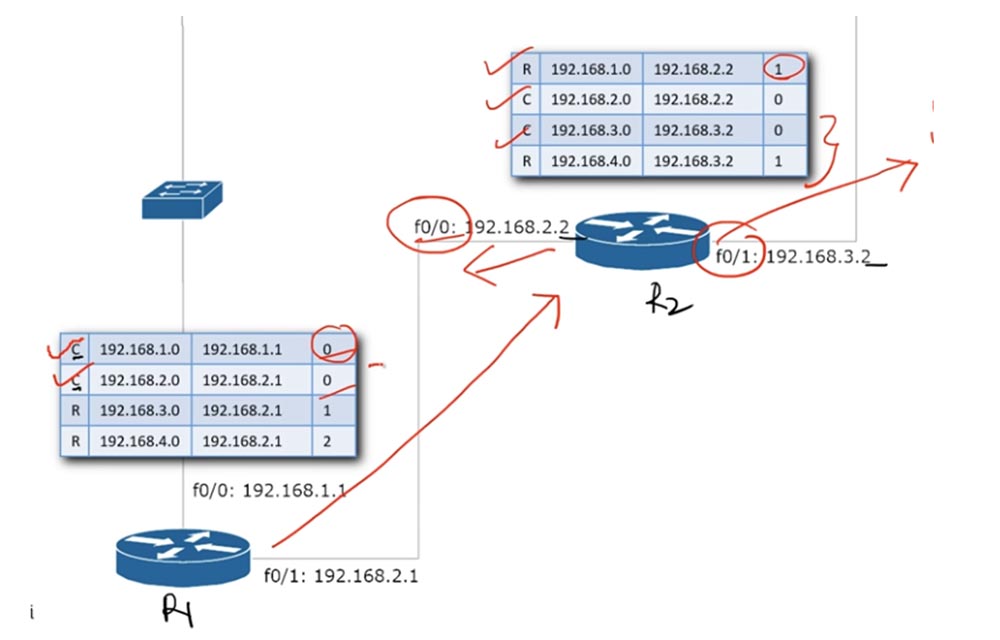

Далее он посылает обновление через второй интерфейс f0/1 с адресом 192.168.2.1. Не обращайте внимание на букву F, означающую FastEthernet – это всего лишь пример, так как у наших роутеров интерфейсы GigabitEthernet, которые должны были бы обозначаться буквой g. Он не может отослать через этот интерфейс обновление о сетях 2.0, 3.0 и 4.0, потому что узнал о них именно через интерфейс f0/1, поэтому отсылает обновление только о сети 1.0.

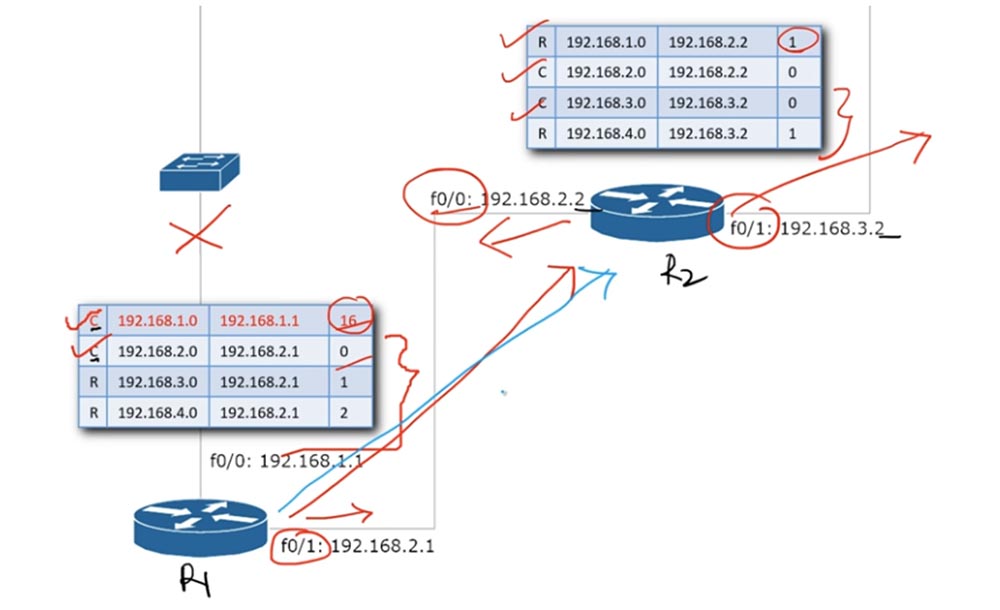

Давайте посмотрим, что произойдет, если соединение с первой сетью пропало по какой-то причине. В этом случае R1 немедленно задействует механизм, который называется «отравление маршрута». Он заключается в том, что как только соединение с сетью пропадает, число хопов в записи об этой сети в таблице маршрутизации сразу же увеличивается до 16. Как мы знаем, число хопов, равное 16, означает, что данная сеть недоступна.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 16

В данном случае таймер Update не используется, это триггерное обновление, которое мгновенно направляется по сети ближайшему роутеру. Я обозначу его на схеме синим цветом. Роутер R2 получает обновление, в котором сказано, что с этого момента сеть 192.168.1.0 доступна с числом хопов, равным 16, то есть недоступна. Вот что называется отравлением маршрута. Как только R2 получает это обновление, он тут же меняет знает значение хопов в строке записи 192.168.1.0 на 16 и отсылает это обновление третьему роутеру. В свою очередь, R3 также меняет число хопов для недоступной сети на 16. Таким образом, все устройства, связанные по протоколу RIP, узнают, что сеть 192.168.1.0 более недоступна.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 17

Данный процесс называется конвергенцией. Это означает, что все роутеры обновляют свои таблицы маршрутизации до актуального на данный момент состояния, исключая из них маршрут к сети 192.168.1.0.

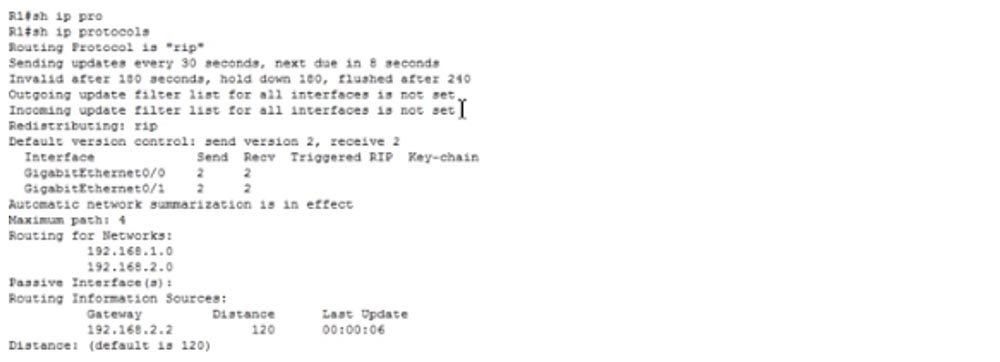

Итак, мы рассмотрели все темы сегодняшнего урока. Сейчас я покажу вам команды, которые используются для диагностики и устранения неисправностей сети. Кроме команды show ip interface brief, есть команда show ip protocols. Она показывает параметры и состояние протокола маршрутизации для устройств, которые пользуются динамической маршрутизацией.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 18

После использования этой команды появляется информация о протоколах, которые используются данным роутером. Здесь написано, что протоколом маршрутизации является RIP, обновления рассылаются каждые 30 секунд, следующее обновление буде отослано через 8 секунд, таймер Invalid запускается через 180 секунд, таймер Hold Down через 180 секунд, Flush-таймер – через 240 секунд. Эти значения можно изменить, однако в тематике нашего курса CCNA эти вопросы не рассматриваются, поэтому мы будем использовать значения таймеров по умолчанию. Аналогично наш курс не затрагивает вопросы исходящих и входящих обновлений списка фильтрации для всех интерфейсов роутера.

Далее здесь указано перераспределение протоколов — RIP, этот параметр применяется, когда устройство использует несколько протоколов, например, он показывает, как RIP взаимодействует с OSPF и как OSPF взаимодействует с RIP. Перераспределение также не входит в тематику вашего курса CCNA.

Далее показано, что протокол использует автосуммирование маршрутов, о котором мы говорили в предыдущем видео и что административная дистанция равна 120, это мы тоже уже обсуждали.

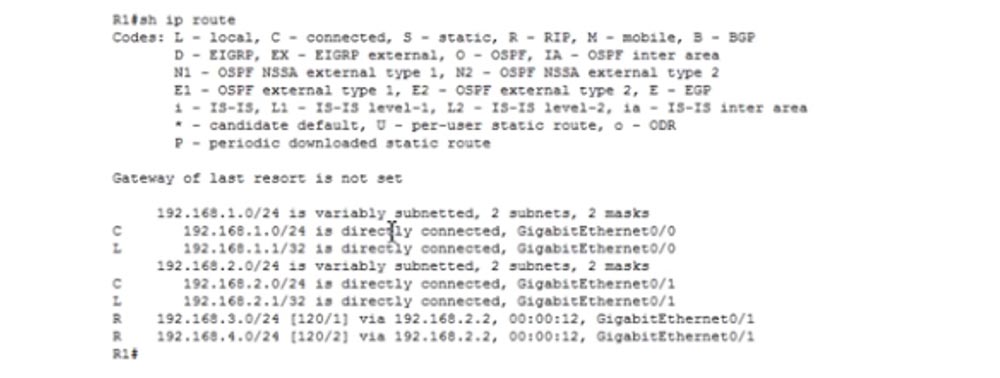

Давайте подробно рассмотрим команду show ip rout. Вы видите, что к роутеру напрямую подсоединены сети 192.168.1.0/24 и 192.168.2.0/24, еще две сети, 3.0 и 4.0, используют протокол маршрутизации RIP. Обе эти сети доступны через интерфейс GigabitEthernet0/1 и устройство с IP-адресом 192.168.2.2. Информация в квадратных скобках является важной – первое число означает административную дистанцию, или административное расстояние, второе – число хопов. Число хопов является метрикой протокола RIP. Другие протоколы, например, OSPF, имеют свои собственные метрики, о которых мы поговорим при изучении соответствующей темы.

Как мы уже обсудили, административная дистанция означает степень доверия. Максимальной степенью доверия обладает статический маршрут, у которого административная дистанция равна 1. Поэтому чем меньше это значение, тем лучше.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 19

Предположим, что сеть 192.168.3.0/24 доступна как через интерфейс g0/1, использующий RIP, так и через интерфейс g0/0, который использует статическую маршрутизацию. При этом роутер будет направлять весь трафик по статическому маршруту через f0/0, потому что данный маршрут заслуживает большего доверия. В этом смысле протокол RIP с административной дистанцией 120 хуже протокола статической маршрутизации с дистанцией 1.

Еще одной важной командой для диагностики неполадок является команда show ip interface g0/1. Она выводит на экран все информацию о параметрах и состоянии конкретного порта роутера.

Тренинг Cisco 200-125 CCNA v3.0. День 22. Третья версия CCNA: продолжаем изучение RIP - 20

Для нас важна строка, в которой написано, что включен расщепленный горизонт: Split horizon is enabled, потому что у вас могут возникнуть проблемы из-за того, что данный режим отключен. Поэтому при возникновении неполадок вы должны убедиться в том, что для данного интерфейса активирован режим расщепленного горизонта. Замечу, что по умолчанию этот режим активен.
Я считаю, что мы охватили достаточно вопросов, связанных с протоколом RIP, поэтому у вас не должно возникнуть никаких затруднений с этой темой при сдаче экзамена.
