Привет!
В данной статье расскажу как модифицировать DSLogic Basic до DSLogic Plus.
Возможно для кого-то это не будет новостью.
Во всяком случае — собрал инфу с зарубежного форума, убрал все лишнее и рассказываю вам.
Кому интересно — прошу под кат.
Предисловие
Как-то читал обзор/сравнение DSLogic от товарища VBKesha, и возжелал.
Штука очень интересная, описывать почему именно DSL а не Saleae не буду. На вкус и цвет, как говорится.
Однако тогда она была по весьма кусачей цене 200$ (сайчас цена в принципе не особо изменилась).
Но относительно недавно на всем известном китайском рынке наткнулся на DSLogic Basic (>53$).
Поспрашивая на форумах, в чатах и гугле — узнал что данная версия отличается от Plus лишь отсутствием внешней озу, а сама озу легко добывается на том же рынке (>1$).
А для мода достаточно запаять озу и сменить один байт в прошивке eeprom на плате анализатора.

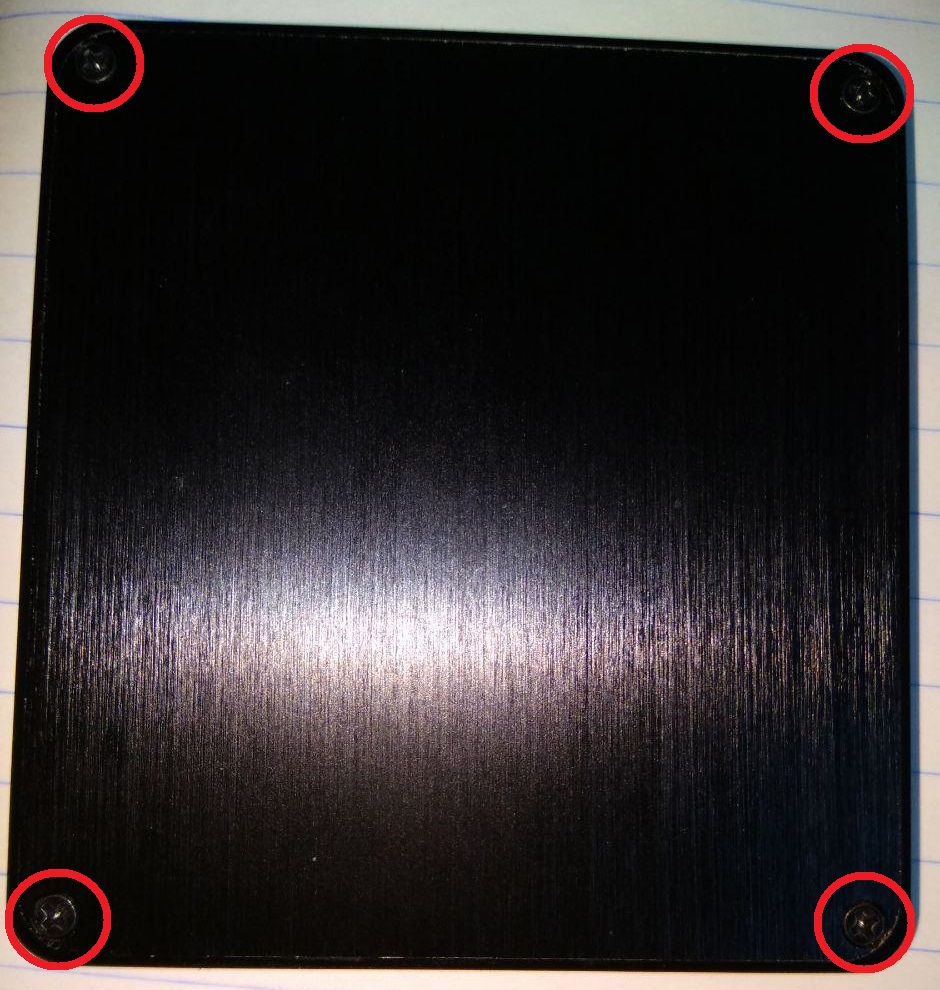

Открываем, строим кирпичный завод.
Вскрываем дальше и находим потеряшку (смайл).

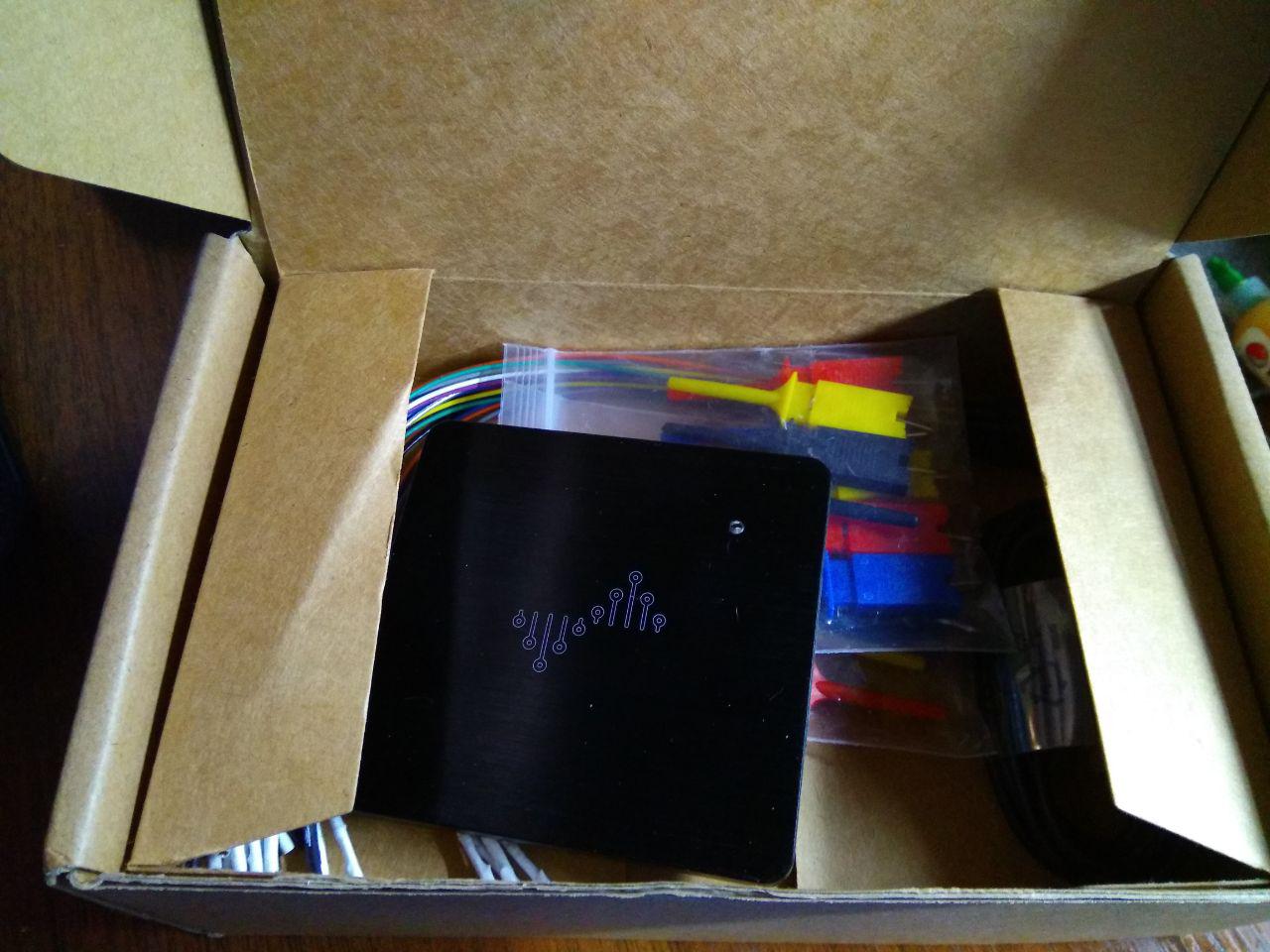

Комплектация:
Провода — разделены на связки по 4 входа (что удобнее, имхо), но не коаксиал (на офф сайте коаксиал), не так плохи как может показаться (хотя в будущем вероятно заменю их на коаксиал).
Кабель — USB Type-C (2.0 HS only).
Щупы — не изменились (тоже скорее всего поменяю в будущем).
Виновник торжества.
В софте определяется так:
Приступаем к работе
Автор не несет ответственность за ваши неудачи!
Все что вы делаете — вы делаете на свой страх и риск!
Понадобится:
— Паяльник;
— Программатор с поддержкой прошивки I2C EEPROM 24**** (теоретически можно прошить и без программатора, но мне было лень разбираться);
-* На всякий случай архив с прошивками (PASS: 8S]7P#cGaB/X7p-N).
— ОЗУ AS4C16M16SA или аналог (4 страница — аналоги);
— Сам девайс.
Вскрываем

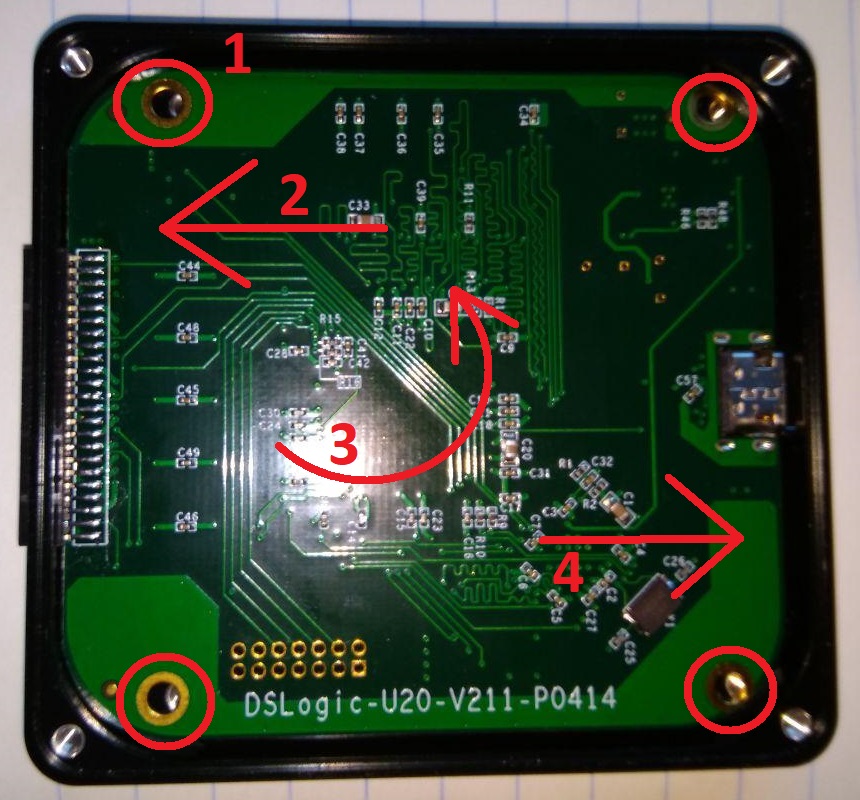

Осторожно выполняем следующие действия:
1) Выкручиваем еще 4 болтика крепящие плату к корпусу.
2) Двигаем плату в сторону разъема входов каналов.
3) Слегка отгибаем плату.
4) Вынимаем плату давя пальцами на разъем входов каналов.
Паяем ОЗУ, подготавливаем к прошивке
Хорошенько пропаиваем контакты паяльником, не оставляем сопли!

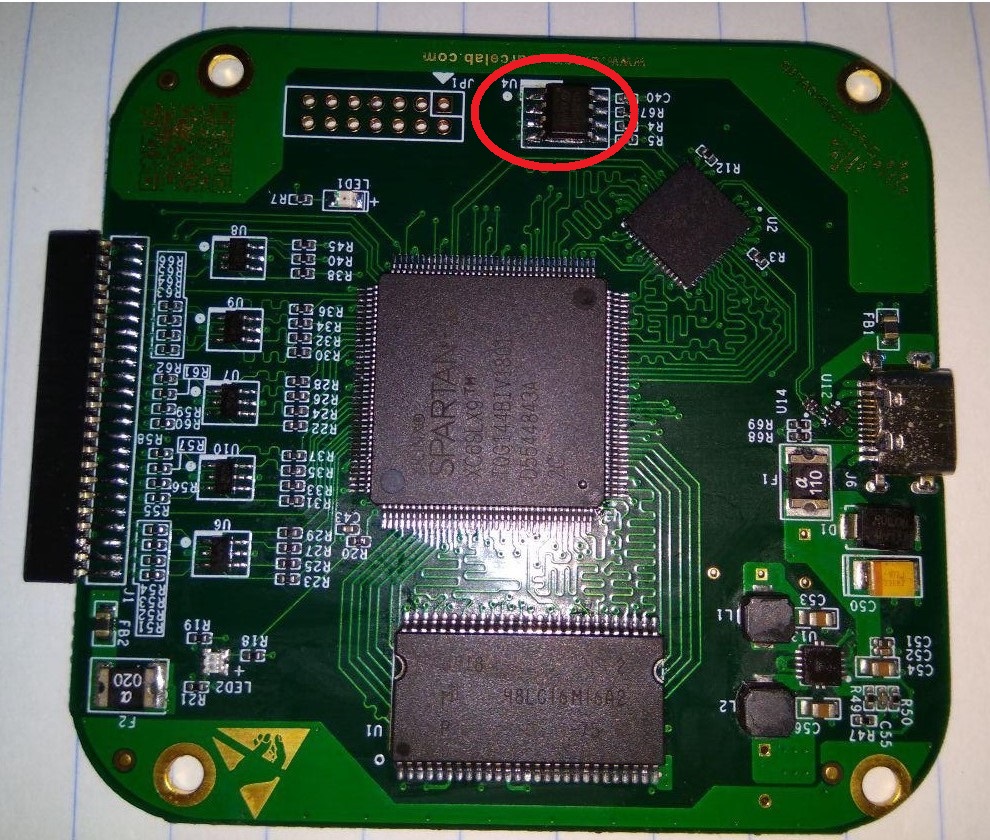

Видим чип в 8ми ногом корпусе — это I2C EEPROM, ее нужно прошить.
Программатор EZP2010 прошивку не осилил (ошибка при сравнении, каждый раз на разном адресе).
Потому беру программатор на основе CH341A.
Чтобы не выпаивать чип — использую скрепку SOIC8 SOP8.
Так как первый пин EEPROM на плате подключен к питанию, а на программаторе к земле — грею паяльником и слегка приподымаю первый пин пинцетом:
Потом осторожно(чтоб не придавить первый пин обратно), цепляю прищепку соблюдая ключ.
И только потом подключаю программатор к ПК.
Прошивка
1) Считываем EEPROM.

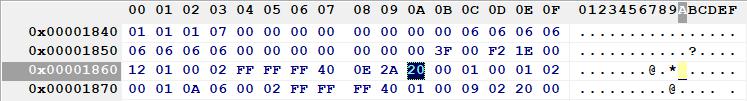

2) По адресу 186A меняем 21 на 20:
3) Прошиваем, проверяем.
После удачной прошивки:
1) Отключаю программатор.
2) Запаиваю первый пин обратно.
3) Подключаю к ПК.

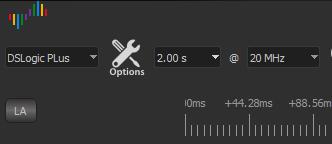

В софте определяется так:
Проверяем работу на каком нибудь железе, на пример UART.
Если все ОК — отключаем, отмываем спиртом, собираем.
Если же данные битые — еще раз хорошенько пропаиваем озу или меняем ее.
Профит!
Итог — получаем логический анализатор стоимостью 150-200$(+доставка), по цене ~60$(с учетом доставки).
Позже напишу дополнение к данной статье.
Спасибо за внимание!
При копировании попрошу оставлять ссылочку на первоисточник.
С вопросами обращайтесь в комментарии, чем смогу — помогу.
Автор: User420
