Если связь — просто жесть, то ее нужно закопать

в 12:01, , рубрики: diy или сделай сам, gsm модем, отдых на природе, связь, сделай сам, сотовая связь

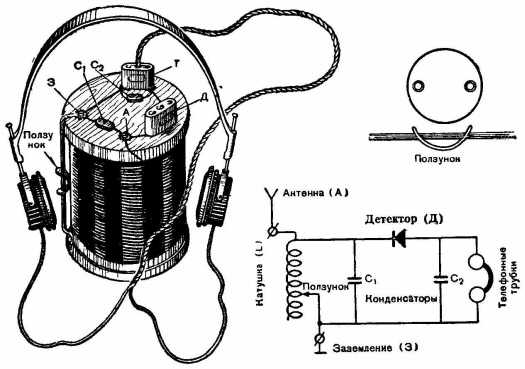

Детекторный приемник

Любой советский школьник, собиравший подобную схему знал, что без заземления — никак.

Нынешнее поколение Z, взращенное айфонами, сомневается даже в необходимости антенн!

Эта статья показывает важность и необходимость двух данных элементов в условиях слабого сигнала.

У истинных связистов методика используемая далее вызовет весьма неоднозначные чувства(я предупредил), остальным можно и почитать.

Тема касается прежде всего проблемы GSM-связи, и разбирается на примере SIM800L, используемого многими в своих конструкциях.

На эксперименты меня подвигла необходимость "вытягивать" связь на передвижных пасеках, но суть от этого не меняется — истина — в "земле".

Как пользователь оценивает качество связи?

Обычно "ооо у меня три деления"

palki

У нас-же их будет целых тридцать!!!

GPRS-модуль SIM800L позволяет командой "AT+CSQ" оценить качество сигнала в "попугаях".

Я нашел таблицу их соответствия децибелам:

Value RSSI dBm Condition
2 -109 Marginal
3 -107 Marginal
4 -105 Marginal
5 -103 Marginal
6 -101 Marginal
7 -99 Marginal
8 -97 Marginal
9 -95 Marginal
10 -93 OK
11 -91 OK
12 -89 OK
13 -87 OK
14 -85 OK
15 -83 Good
16 -81 Good
17 -79 Good
18 -77 Good
19 -75 Good
20 -73 Excellent
21 -71 Excellent
22 -69 Excellent
23 -67 Excellent
24 -65 Excellent
25 -63 Excellent
26 -61 Excellent
27 -59 Excellent
28 -57 Excellent
29 -55 Excellent
30 -53 Excellent

Для тестирования я расположился на даче, возле точки ввода шины заземления в грунт:

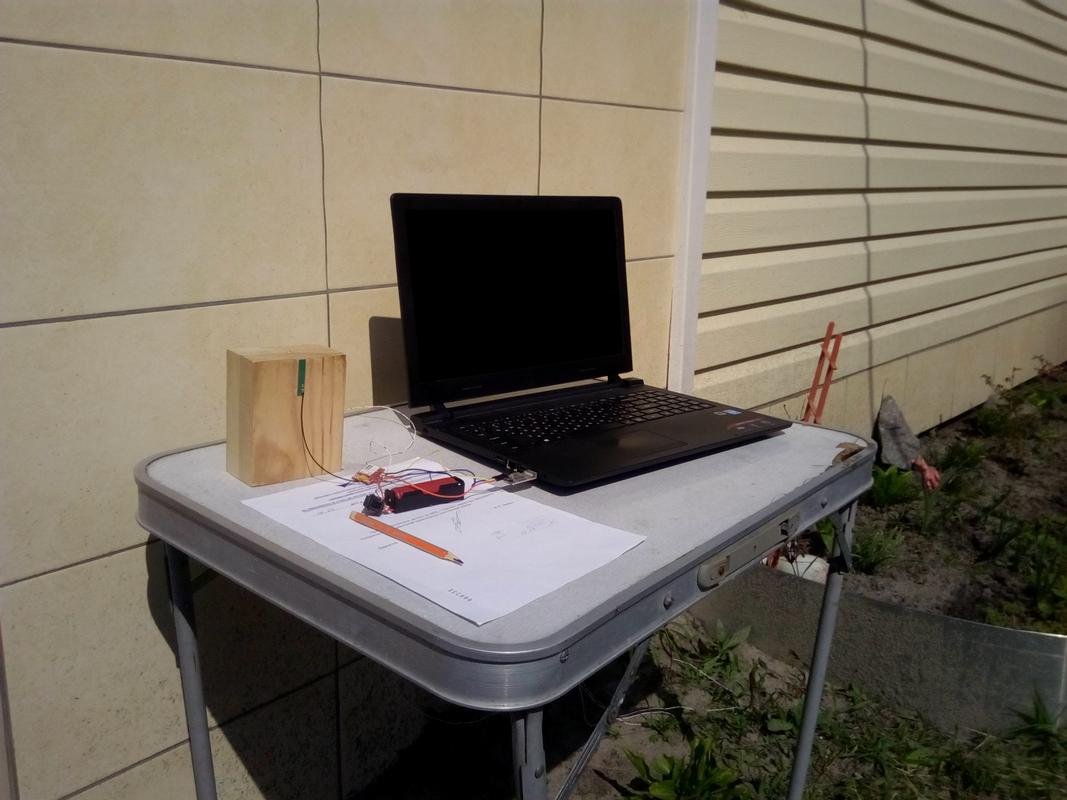

Стенд

Дабы антенна не смешалась, приклеил ее к куску деревянного бруса.

Итак, включаем модем, дожидаемся загрузки, и с десяток раз повторяем команду AT+CSQ.

Без заземления — 10 попугаев, -93 dBm, OK

Подключаем к хорошему заземлению, перегружаем модем, повторяем команду — 15 попугаев, -83 dBm, Good

И это действительно ГУД, ибо мы получили-бы те самые три "палки" на мобильном.

Но если пасека передвижная то вряд-ли кто-то станет на каждом новом месте организовывать контур заземления или вбивать длинную трубу до грунтовых вод.

Да что там пасека, к примеру вы выбрались на выходные на природу, а интернета-нет — для поколения Z — это катастрофа а не пикник!

Я, к примеру, с помощью лома и такой-то матери еле вытащил 1.5м уголок-пятидесятку, вбитый в достаточно мягкий грунт — торф+песок.

Старые книги и журнал радио за 1957 год рекомендуют вкопать оцинкованное(не-ржавое) ведро или лист металла 50x100см глубже метра.

И еще полить это дело ведром воды с разведенным стаканом поваренной соли.

Кто станет таким заниматься скажем в масштабах пикника???

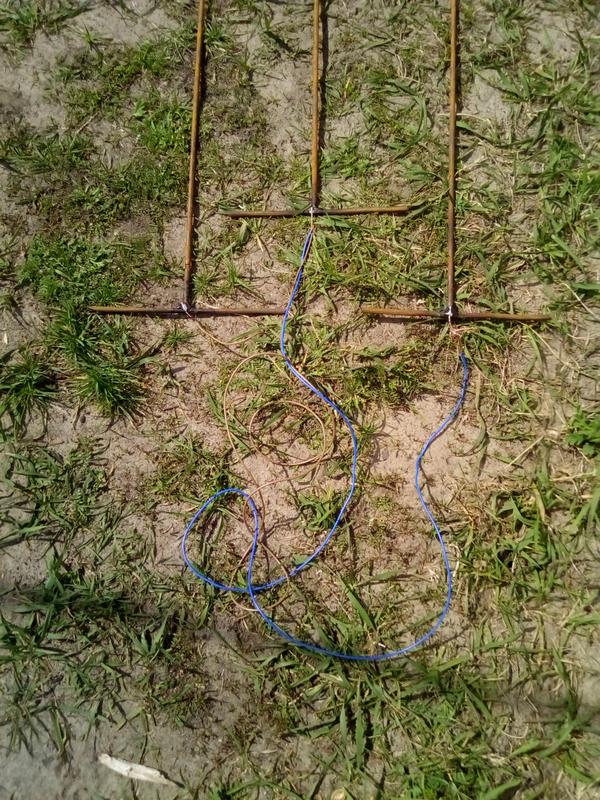

Недолго думая, с помощью сварки из 6.5мм катанки сделал метровые Т-шки, припаял 1.5мм медь и заострил:

Земля в иллюминаторе

Заодно по фото можно оценить мой грунт во дворе.

Что есть силы руками загоняю в землю первый прут — на 80см. — проверяю сигнал (после перезагрузки) — ничего.

Отступаю от него метр — та-же процедура со вторым — и снова сигнал неизменен.

Делаю равносторонний треугольник, загнав в землю третий штырь (грунт слегка влажный) — ничего!

Ок, беру в руки молоток и загоняю штыри по самую поперечину — BINGO!

Целых 13 попугаев! -87 dBm, OK

Конечно, не 15 но уже что-то!

Вы думаете на этом наша история закончилась? Нееет!

Посмотрим теперь на антенну:

Ужос

Памятуя, что коэффициент усиления антенны измеряется относительно симметричного полуволнового вибратора, я отказывался верить в целых 2! ЖДВА КАРЛ! DBI.

И правильно делал.

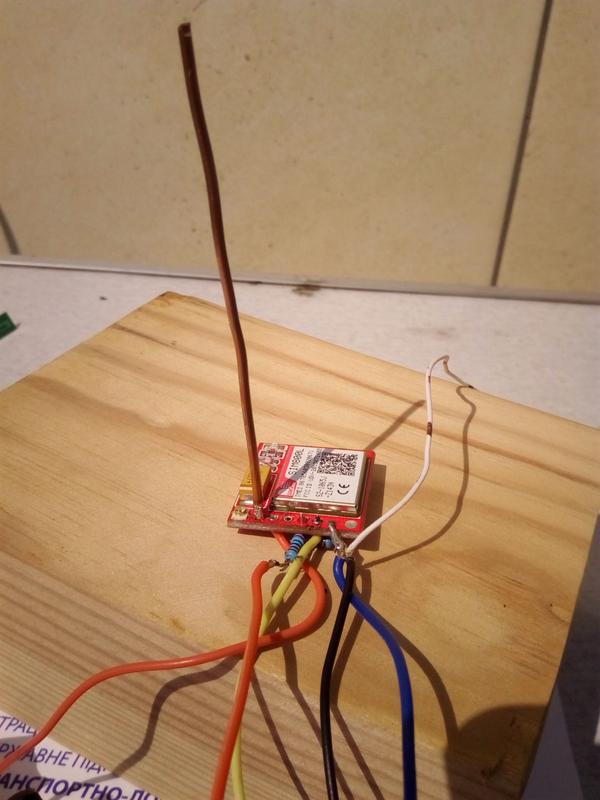

Убрав сие китайское чудо, припаял 80мм моножилы диаметром ~1.7мм:

Сурово

Грубо, сурово, но модуль чутко отреагировал на подобное "кощунство", наградив кусок провода целым попугаем!

Четырнадцать! и это при самопальной земле! -85dbm OK

Разница с 3-см "изделием" из поднебесной — целых 3dBm!

Хочется воскликнуть — "Уважаемые китайцы! Относительно чего Вы меряете???"

Далее, я переключился на нормальное заземление, и… отломал медную антенну ;-)

Ладно, включаем китайское чудо, повторяем замер — те-же 15 попугаев, что и в начале теста.

Но взяв стремянку и поднявшись на 2 метра выше уровня столика, получилось уже 16 попугаев, -81dBm или Good.

Но что юнцам безусым децибелы?

Переведу в цифры — у меня на 4-м. штанге установлена антенна GSM-900 (логопериодическая), подключенная к CDMA-модему (EVDO rev.A) — отключаю "землю" — 700КБит/с, вбиваю метровую арматурину диаметром 10мм в ямку — та-же картина, заливаю водой — ~1.5 Мегабита, подключаю к нормальной земле — 2 и выше.

Дальше сын позвал меня кататься на велосипедах, и эксперимент на этом закончился.

ДА, штыри из земли выходили очень туго, поперечины за которые тянул выгнулись дугами.

Что-же можно сказать по результатам?

Оказавшись на пикнике без интернета, у Вас есть два выхода:

  1. Залезть повыше на дерево.

  2. Воткнуть в землю три шампура, полить водой(соленой, а откуда ее взять — догадайтесь сами — это пиво на выходе из организма ;-)

При этом конечно нужно будет пожертвовать шнуром от плойки Вашей подруги — да-да, они даже на природу берут такие вещи — на всякий случай.

А можно просто наслаждаться природой и компанией друзей!

Хороших Вам майских праздников и берегите природу!

Електропчеловод Андрей.

Автор: gerasimenkoao

Источник
