Большой 7-сегментный дисплей c неоновым свечением на ESP8266

в 10:26, , рубрики: diy или сделай сам, большие часы, дисплей, неоновое свечение, секундомер, Часы

Большой 7-сегментный дисплей c неоновым свечением на ESP8266 - 1

Мне нужно было сделать для работы электронный дисплей большого размера с функцией секундомера и неоновым свечением.

Для управления был выбран чип ESP8266, в котором реализованы и функция часов, и секундомер.

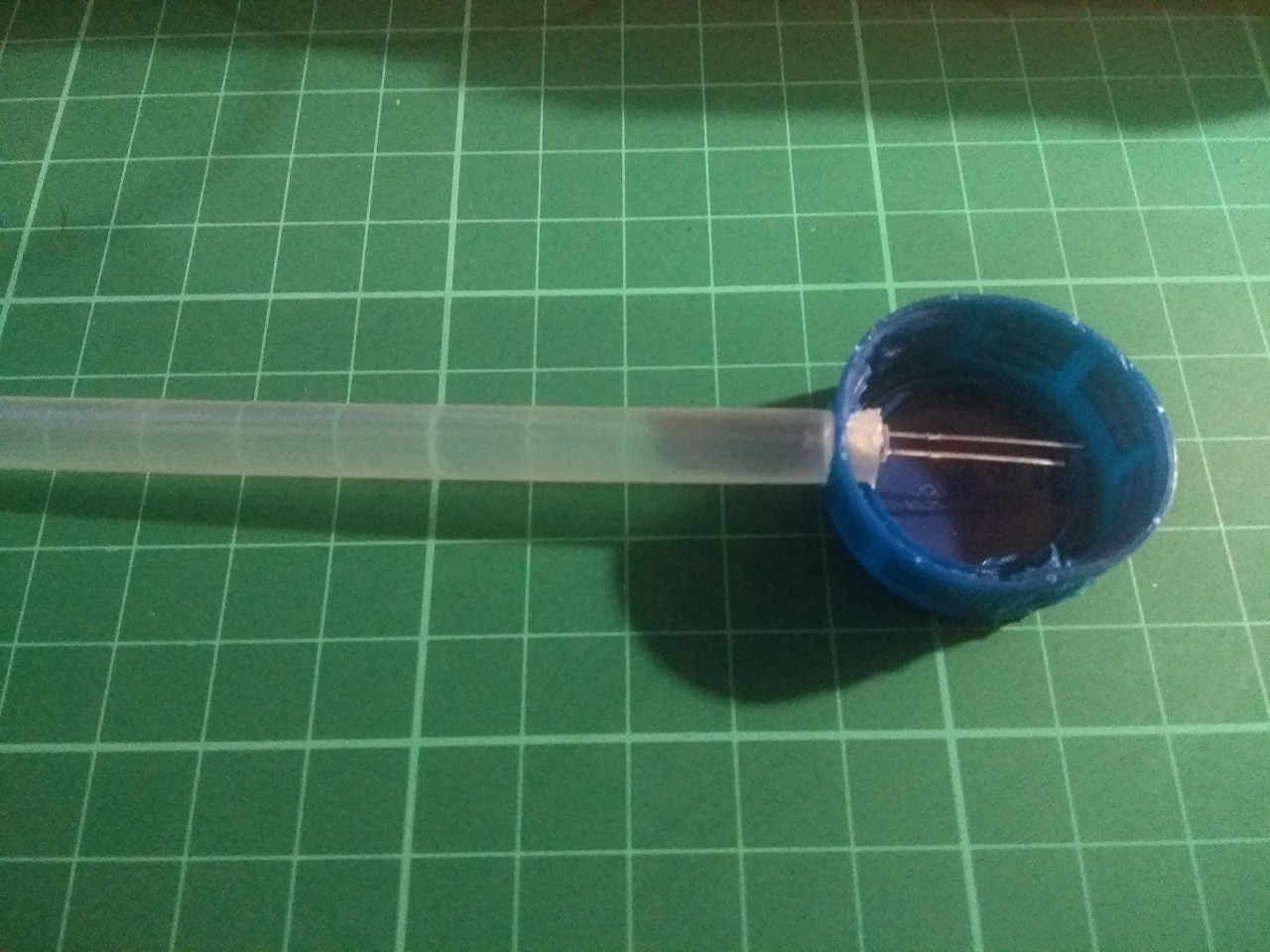

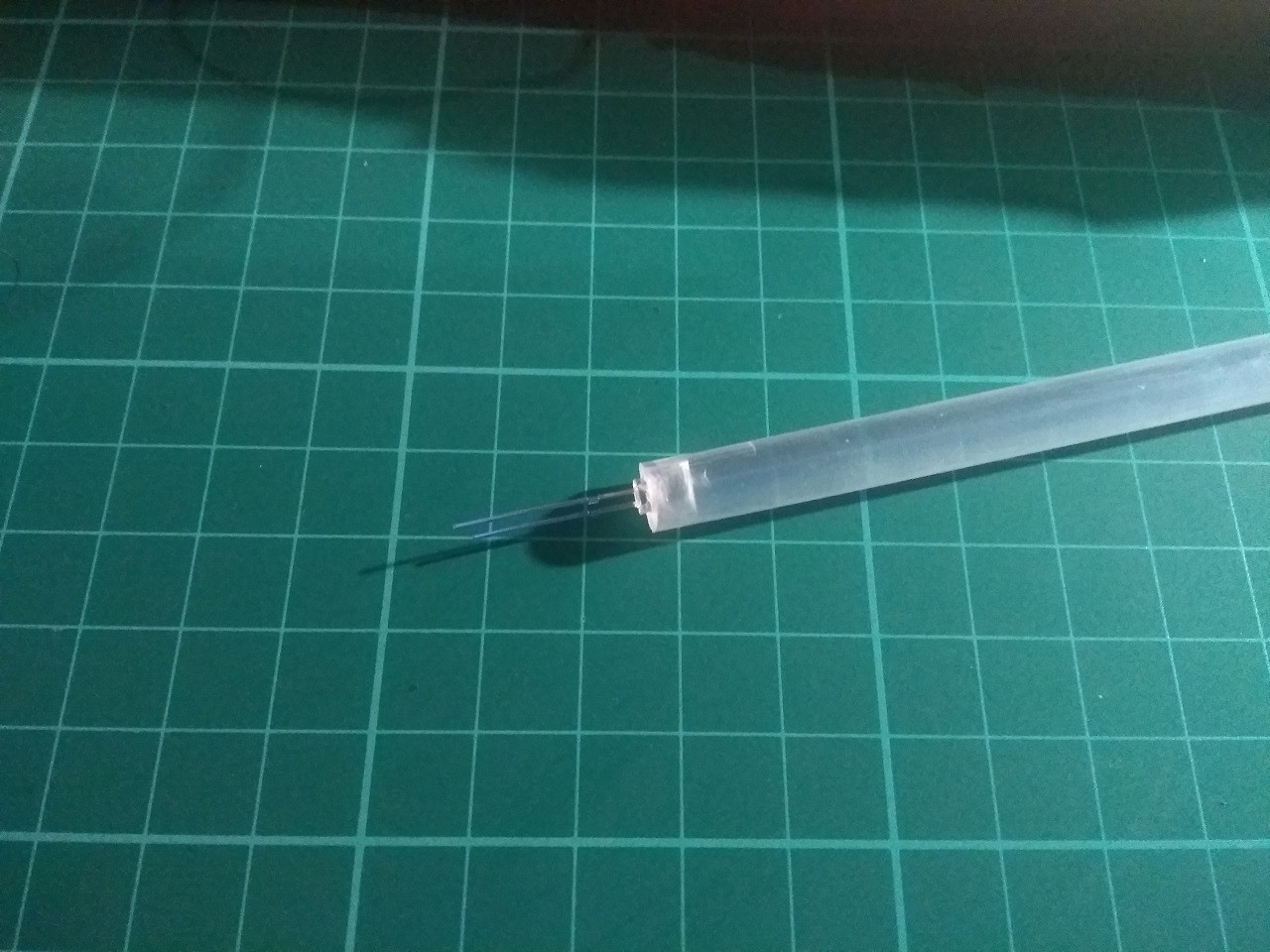

Чтобы получить неоновое свечение я применил цилиндры термоклея. В конец каждой трубки я приклеил по одному светодиоду.

Большой 7-сегментный дисплей c неоновым свечением на ESP8266 - 2

Большой 7-сегментный дисплей c неоновым свечением на ESP8266 - 3

Используемые компоненты:

1 × ESP8266;
2 светодиода в каждую трубку, итого 14 шт. для одной цифры;
резистор 1 × 100 Ом;
резистор 2 × 10 кОм;
1 × MCP23017

Я соединил все «катодные» контакты в один общий провод, а аноды светодиодов соединил со схемой управления.

Большой 7-сегментный дисплей c неоновым свечением на ESP8266 - 4

Для управления семью сегментами я использовал MC23017. Логичнее было бы применить четыре 74hc595, но у меня не оказалось полного комплекта, а неоновый дисплей очень хочелось сделать максимально оперативно.

Большой 7-сегментный дисплей c неоновым свечением на ESP8266 - 5

Схема дисплея приведена выше

Большой 7-сегментный дисплей c неоновым свечением на ESP8266 - 6

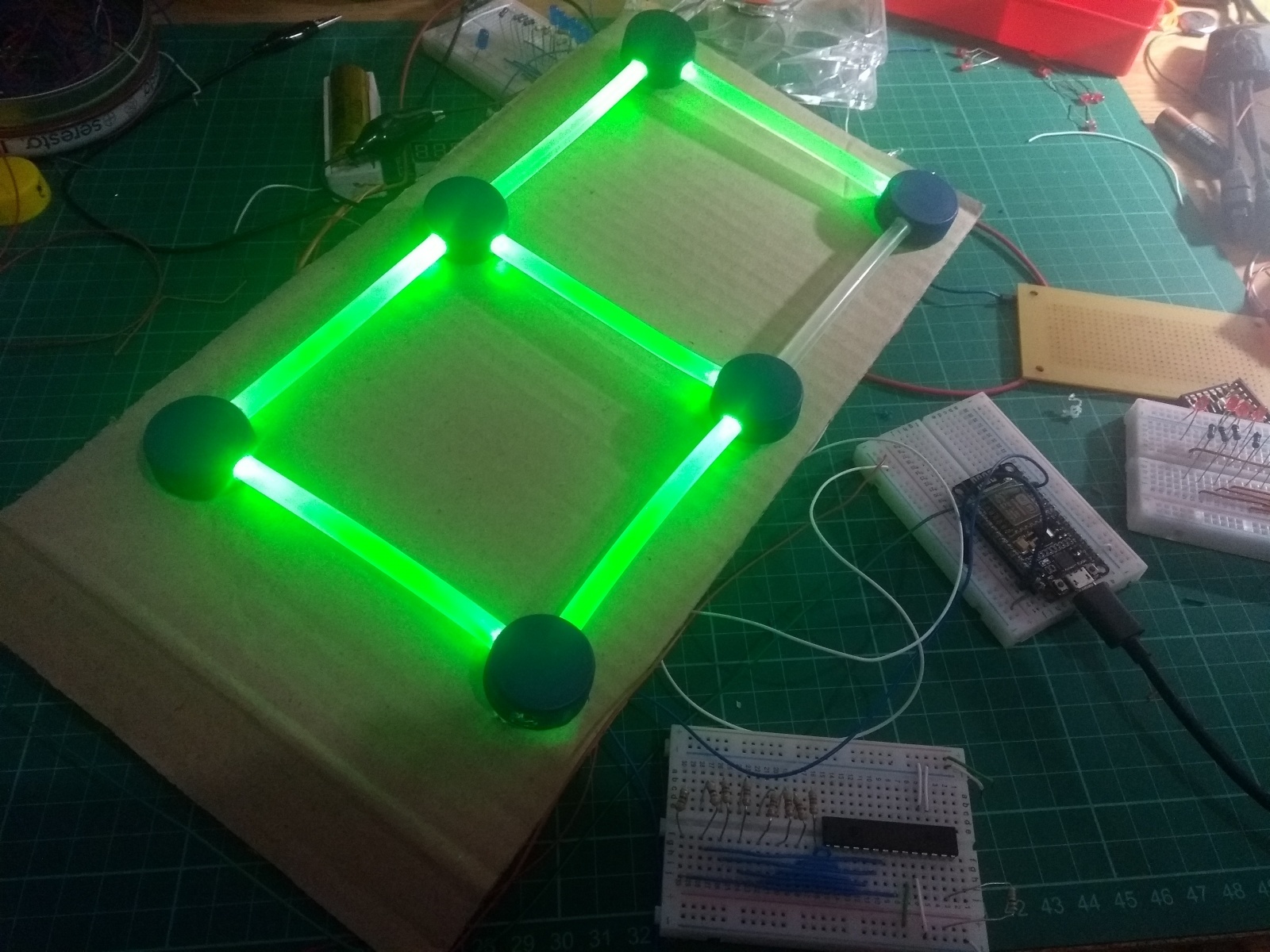

Внешний вид действующего сегмента часов

Ролик

О том, как я сделал из дисплея часы, я расскажу в своей следующей статье.

Автор: quazzzzy
