Нужна небольшая клавиатура – сделайте её сами

в 12:00, , рубрики: diy или сделай сам, клавиатура, периферия, силикон

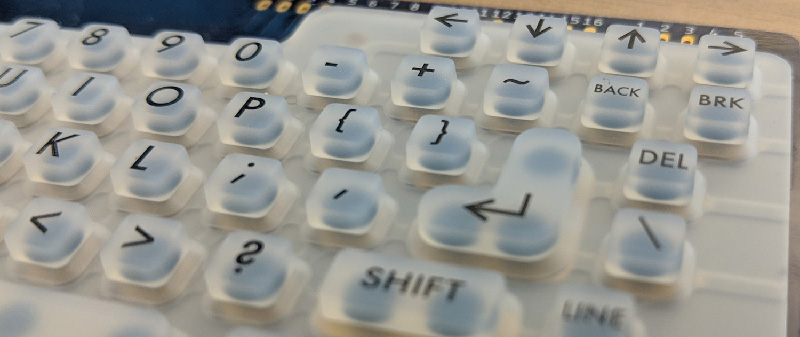

Нужна небольшая клавиатура – сделайте её сами - 1

Если вам нужна клавиатура, вы можете её приобрести. Если вам нужна небольшая клавиатура, то тут всё сложнее. Кроме вариантов с переделкой клавиатуры от Blackberry или возни с крохотными тактильными переключателями, нормальных решений для получения небольших, тонких и специализированных клавиатур нет. Однако есть один вариант: силиконовые клавиатуры. Пока этого никто не делал, поэтому я решил – почему бы и не попробовать.

К сожалению, готовой информации по проектированию, созданию или производству собственных силиконовых клавиатур не существует. Документации крайне мало, и все изготавливающие их фабрики, судя по всему, копируют информацию друг у друга. Спрашивать у китайской компании, как это делается – всё равно, что играть в «испорченный телефон». Но, несмотря на всё это, я сумел сделать собственную силиконовую клавиатуру, и теперь делюсь информацией о том, как это делается.

Цель проекта – создать очень маленькую компьютерную клавиатуру для носимых устройств, электронных бейджей, игры в Fortnite на переносном компьютере, или просто для использования в качестве USB-клавиатуры. Такое уже делали раньше. Бейджик для конференции 2018 Hackaday Belgrade Conference использовал 55 стандартных тактильных переключателей, выстроенных в виде клавиатуры. Ещё один проект с Hackaday.io под названием (Pi)QWERTY тоже использовал несколько десятков стандартных тактовых переключателей. Однако у подобных устройств есть свои недостатки.

Нужна небольшая клавиатура – сделайте её сами - 2
PiMiniQWERTY – наилучшая из самодельных миниатюрных клавиатур

Во-первых, стандартные тактильные кнопки на 4 мм весьма дороги. Это не проблема, если вы используете небольшое их количество для одного проекта, но если вам требуется 60-70 кнопок на устройство, стоимость начинает расти. Самые дешёвые из тех, что я нашёл, стоят по $70 за рулон из 4000, или пару центов за штуку. Возьмём 70 штук и получим $1,25 на устройство – только за кнопки. Может получиться, что кнопки будут стоить дороже микроконтроллера.

Во-вторых, тактильные кнопки надо собирать вместе. Количество отказов может быть не очень большим, но если вы собираете целые платы из переключателей, оно будет больше, чем если бы это были единые устройства. По сравнению с SMD-резисторами и колпачками кнопки большие и толстые, что увеличивает количество брака при их размещении. Также, поскольку на сборку такой клавиатуры тратится много времени, приходится платить за сборку из кнопок больше, чем за установку готового устройства. Это увеличивает стоимость клавиатуры на основе тактильных переключателей.

Наконец, на кнопках нет маркировки. Если вы будете собирать клавиатуру из 4 мм кнопок, вам придётся делать маркировку на плате. На белградской конференции это было сделано довольно неплохо, а у mini (Pi)QWERTY – блестяще, поскольку там использовали две платы, одну для электроники, вторую для подписей. Можно представить нанесение надписей на кнопки, однако их поверхность и так весьма мала.

Решение: использовать силиконовые клавиатуры, изготовленные методом литья под давлением [injection molding]. Такие клавиатуры есть почти во всех пультах дистанционного управления, они использовались в старых телефонах Nokia типа «кирпич». Силиконовые клавиатуры повсюду, и есть фабрики, изготавливающие их на заказ.

Нужна небольшая клавиатура – сделайте её сами - 3
Силиконовые клавиатуры с TaoBao и AliExpress. Продающие их компании изготавливают их и на заказ.

В использовании силиконовых клавиатур есть много преимуществ. Во-первых, большинство из них используют метки на кнопках. Во-вторых, вы не ограничены 4 мм кнопками. Кнопки могут быть любого размера и любой формы. Собирать их легко; чтобы использовать такую клавиатуру с платой, нужно просто поместить её на плату; всё остальное уже сделано за вас. Наконец, силиконовая клавиатура выглядит круче чем любые кнопки. Так почему же их не используют? В основном, из-за стоимости, однако есть и некоторые проблемы инженерного характера.

Различные типы силиконовых и мембранных переключателей

Нужна небольшая клавиатура – сделайте её сами - 4

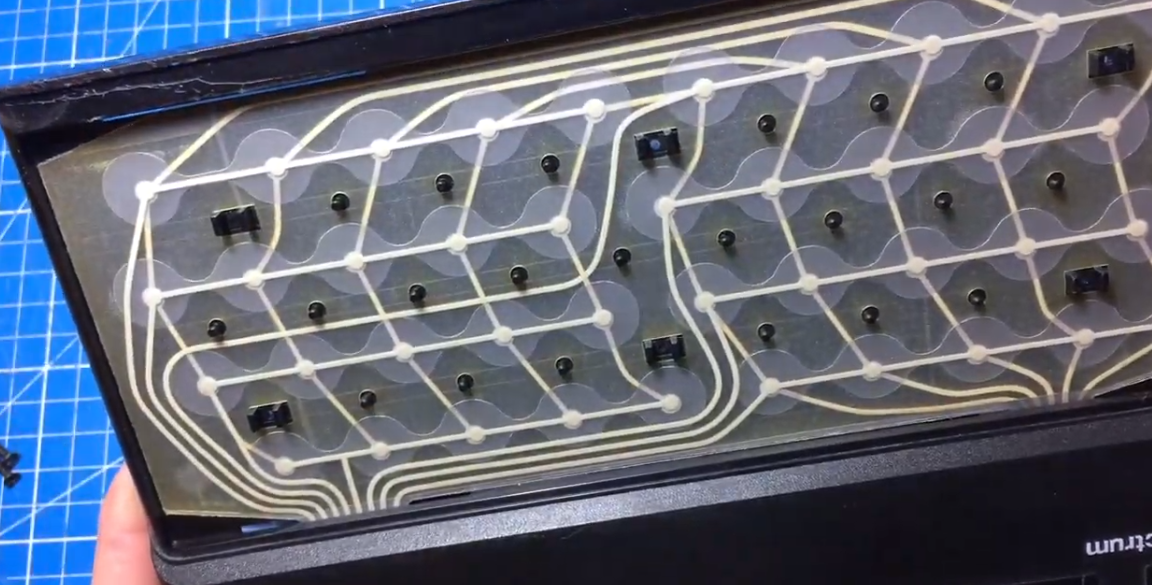

Мембранная клавиатура ZX Spectrum

Перед тем, как углубиться в проектирование силиконовых клавиатур, нужно обсудить схемы небольших клавиатур и наборов клавиш. Первые – это клавиатуры Metal Dome, или мембранные. Лучшими примерами таких тактильных мембранных кнопок будут клавиатуры от популярных домашних компьютеров 1980-х, ZX Spectrum или Atari 400. Если посмотреть в других местах квартиры, возможно, такая клавиатура стоит у вас на микроволновке.

Такие клавиатуры располагают кнопки матрицей. Электрическая схема состоит из дорожек, нарисованных токопроводящими чернилами на двух листах полиэстера. Купол из нержавейки располагается под каждой кнопкой. Нажатие на кнопку сжимает купол, и замыкает два слоя полиэстера.

Лучшие изображения мембранной клавиатуры можно взять с одного из своих проектов. Таким мембранам всё равно, как был нажат металлический купол. Простейший вариант – расположить кнопки и буквы прямо поверх мембраны. Кусочек пластика можно наклеить на массив тактильных переключателей. Именно так сделаны клавиатуры в игрушках Speak N Spell и Big Trak [в СССР был аналог такой игрушки, «Луноход» / прим. перев.]. Именно так можно сделать клавиатуру для трёхлетнего малыша, защищённую от арахисового масла.

Однако чистые мембранные переключатели на ощупь очень дешёвые и не дают обратной тактильной связи. Один из вариантов – расположить пластиковые кнопки над мембранным переключателем. Клавиатуры Metal Dome (с металлическим куполом) используют клавиши из жёсткого пластика, нажимающие на небольшие металлические купола, зажатые между двумя слоями полиэстера с проводящими чернилами:

Нужна небольшая клавиатура – сделайте её сами - 5

Нужна небольшая клавиатура – сделайте её сами - 6

Нужна небольшая клавиатура – сделайте её сами - 7

Нужна небольшая клавиатура – сделайте её сами - 8

Нужна небольшая клавиатура – сделайте её сами - 9

Но мембранным клавиатурам не обязательны жёсткие пластиковые кнопки. Можно использовать мягкие силиконовые, поверх мембранной клавиатуры, как сделано на ZX Spectrum. Вместо жёстких пластиковых прямоугольников, как у меня в проекте Metal Dome, Speccy использовали единое полотно из силиконовых кнопок. ZX Spectrum использовал силиконовые кнопки на своей клавиатуре, но это всё равно была мембранная клавиатура. Нет разницы, как нажимать металлический купол – через лист пластика с напечатанными символами, или силиконовыми прямоугольниками.

Другой тип клавиатуры – такая, которую я сделал для этой статьи – это силиконовая, или резиновая клавиатура.

Нужна небольшая клавиатура – сделайте её сами - 10
Вездесущий мембранный кейпад для Arduino

Резиновая клавиатура использует силиконовые кнопки, изготовленные методом литья под давлением, нажимающие на контакты. Углеродный контакт («таблетка») встроен в силиконовую кнопку, а контакты для клавиатурной матрицы создаются из дорожек на печатной плате. Контакты можно интегрировать в плату (рекомендуется технология ENIG) или напечатать поверх токопроводящими чернилами. В любом случае, клавиатура состоит из печатной платы, силиконовых кнопок с проводящими контактами под каждой кнопкой, маленьких проводящих углеродных контактов в каждой кнопке, и гнёзд для закрепления силикона на плате.

Выбирая между мембранной и резиновой клавиатурой, стоит рассмотреть несколько моментов, и многие из них способны перевесить чашу весов в пользу мембранной. Хотя резиновые клавиатуры можно делать многих цветов, символы на мембранной клавиатуре, по сути, печатаются; на мембраной клавиатуре можно сделать любые символы любых цветов. Мембранные клавиатуры дешевле, поскольку им не нужна форма для литья. Резиновым клавиатурам требуется полоска, содержащая монолитный блок силиконовых клавиш, что означает дополнительная стоимость второй формы для литья. И выигрывает резиновая клавиатура только по тактильным ощущениям. Если вы когда-нибудь пробовали использовать Atari 400, вы согласитесь: на резиновых клавиатурах гораздо проще печатать. А ещё они более стильные, чем мембранные.

Текущие проекты

Нужна небольшая клавиатура – сделайте её сами - 11

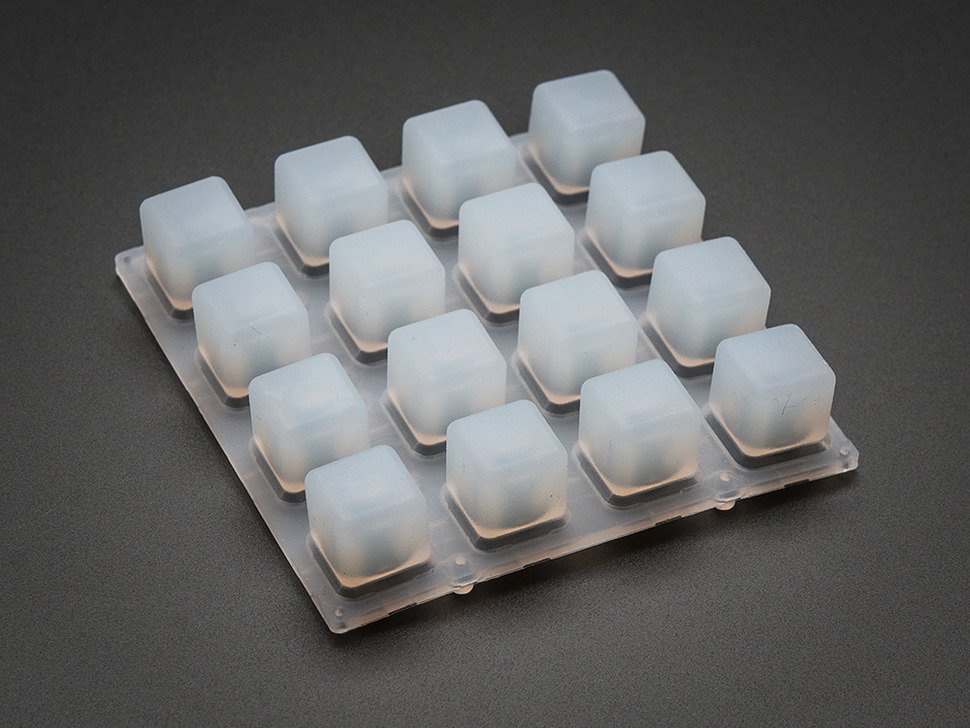

Не специализированная резиновая клавиатура, которую можно использовать хоть сейчас

На сегодня мне неизвестны случаи использования специализированных резиновых клавиатур малыми тиражами. Они, конечно, существуют в DIY-сообществе: Adafruit продаёт клавиатуры 4х4 (у Sparkfun есть то же самое), и подобные кнопки можно заказать на AliExpress и eBay. Да, конечно, Sparkfun и Adafruit потратились на разработку плат, но сами кнопки, скорее всего, делают где-то далеко-далеко. Это не специализированные клавиатуры; это стандартные готовые клавиатуры для специализированных проектов.

И эти резиновые кнопки использовались много где: для создания клона Monome, шагового секвенсора, MIDI-устройства. Именно для этого силиконовые кнопки с подсветкой и были разработаны: из них получаются крутые MIDI-контроллеры. Но поскольку на них нет меток, они мало для чего ещё подходят.

И это единственные, насколько мне известно, DIY-проекты, в которых используются силиконовые клавиатуры 4х4. Люди, конечно, пытаются делать что-то ещё. Некоторые из них ищут на форумах резиновые клавиатуры, а кое-кто экспериментирует с алюминиевыми формами для литья, но пока что никому не удалось достичь успеха. Дэйв Джонс отверг идею резиновых клавиатур для своего проекта uSupply и перешёл на специализированные мембранные переключатели.

Разработка клавиатуры, бобышки и отверстия для воздуха

Так из чего же строится создание резиновой клавиатуры? По сути, мы разрабатываем стальную или алюминиевую форму для литья. Форма отправляется в машину для литья под давлением, где её заполняют углеродными шариками, заливают горячим силиконом, который потом вулканизируют. Возможна дальнейшая обработка кнопок – лазерное нанесение меток, шелкография или нанесение эпоксидного покрытия. Проектирование резиновой клавиатуры – это проектирование формы для литья, но базовые компоненты довольно просты. Ниже приведён пример – клавиатура из единственной клавиши – которую я за несколько минут сделал в Fusion360.

Нужна небольшая клавиатура – сделайте её сами - 12

Нужна небольшая клавиатура – сделайте её сами - 13

Нужна небольшая клавиатура – сделайте её сами - 14

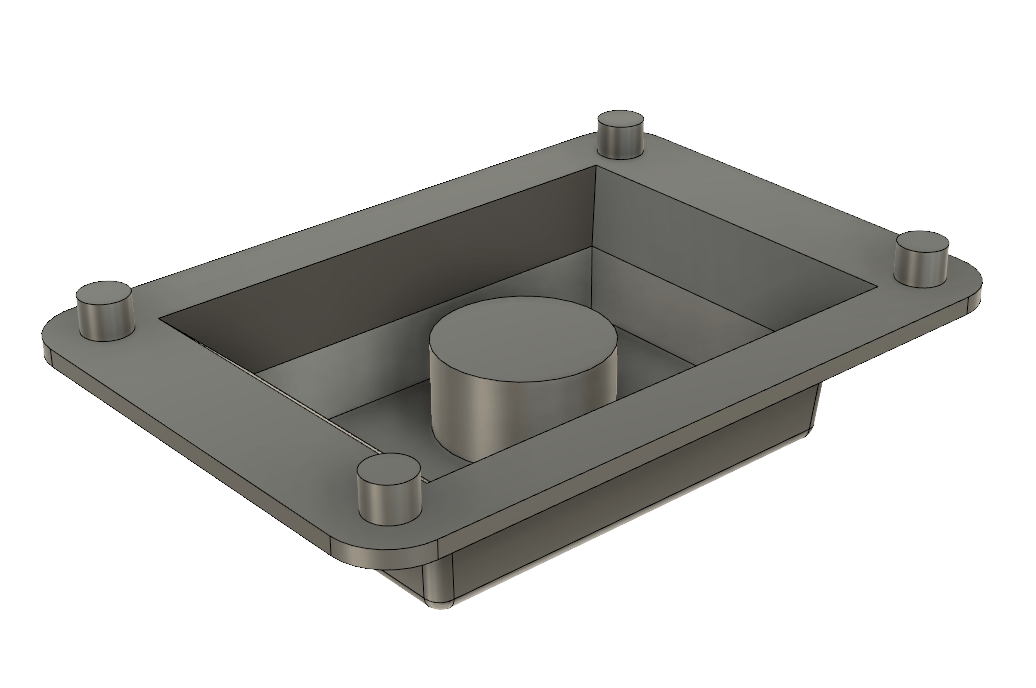

Внешняя форма клавиатуры зависит от назначения, а базой служит слой силикона. На углах основы есть четыре бобышки, для крепления на плате. Они нужны для выравнивания кнопки и предотвращения её скольжения.

Внутренняя структура клавиши состоит из большой углеродной таблетки, того контакта, который будет нажимать на плату. На клавиатуре просто расположено больше клавиш, но форма одной клавиши, по сути, одна и та же. Отметьте промежутки снизу клавиши, позволяющие воздуху проходить под ней. Если их не сделать, клавиатура будет подпукивать при нажатии.

Нужна небольшая клавиатура – сделайте её сами - 15

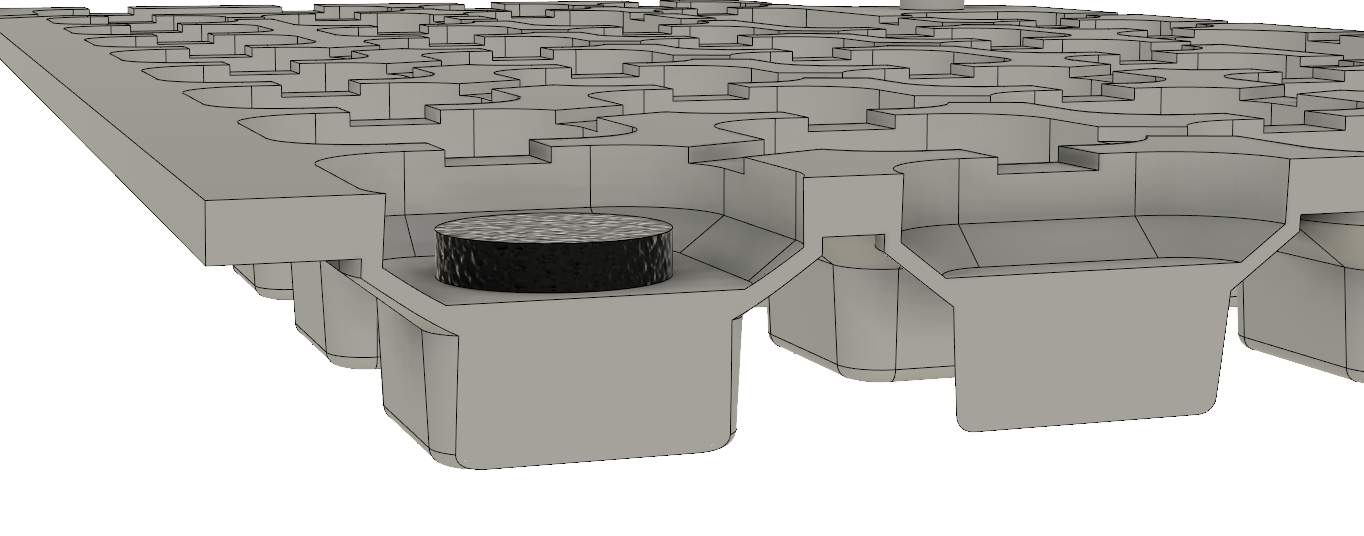

Силиконовая клавиша в разрезе. Чёрный объект – углеродная таблетка, служащая мостиком между двумя контактами на плате.

Нужна небольшая клавиатура – сделайте её сами - 16

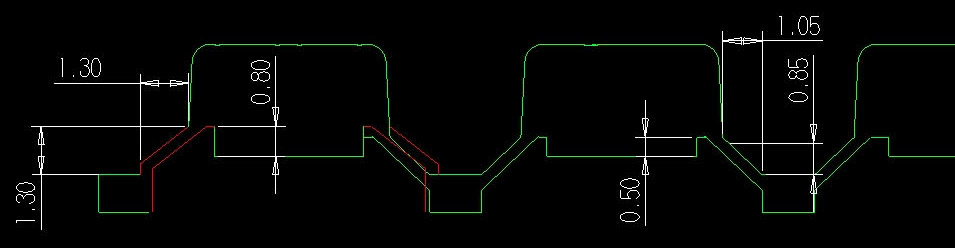

Размеры моей клавиатуры, в мм.

Нужна небольшая клавиатура – сделайте её сами - 17

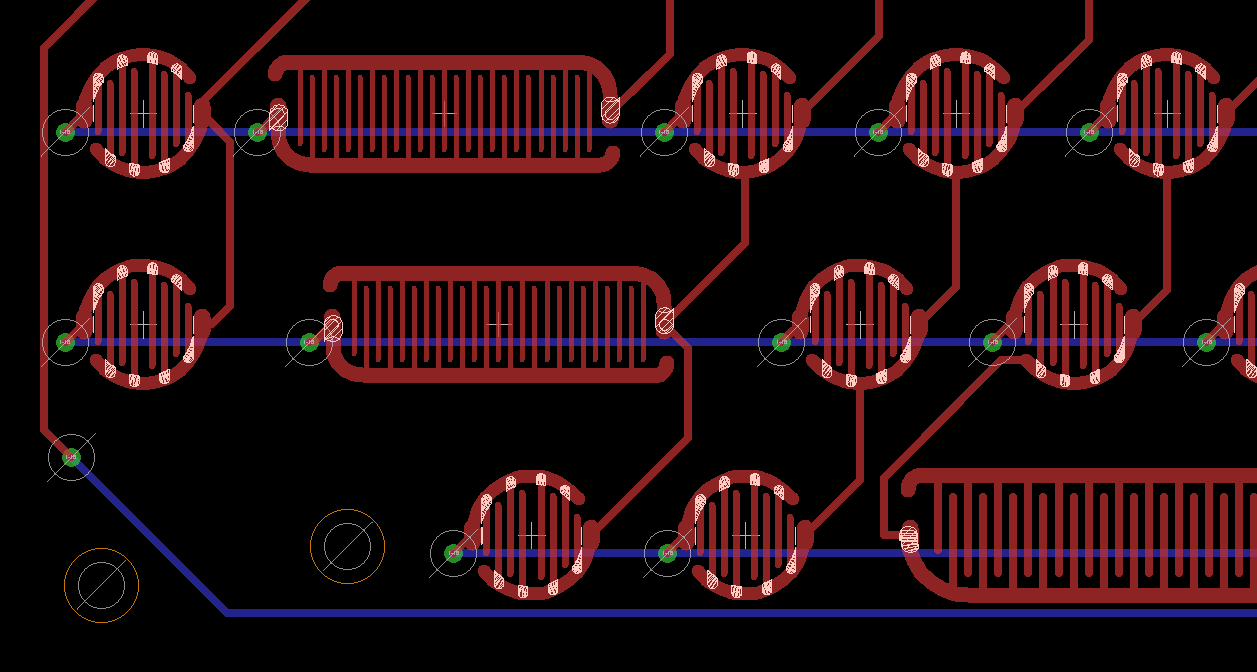

После того, как проект клавиатуры был готов, а файлы отправлены на фабрику для изготовления формы и производства нескольких пробных образцов, настало время разработать печатную плату. Для моего проекта схема особого значения не имела – главное, чтобы на плате были близко расположены две дорожки, соединённые с противоположными сторонами клавиатурной матрицы. Для этого рекомендуется технология ENIG. Имеют значение и производственные ограничения: стандартный минимум ширины дорожки и расстояния между ними составляет 0,15 — 0,20 мм, и я разработал плату с дорожками в 0,25 мм и таким же расстоянием между ними.

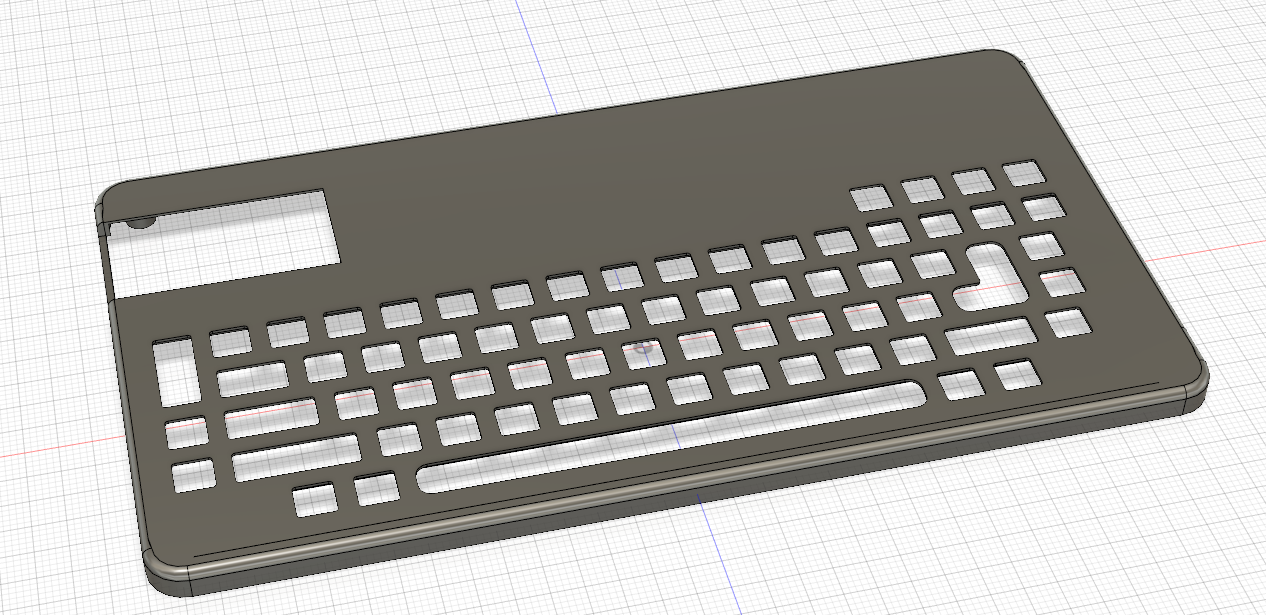

Закончив клавиатуру и плату, можно переходить к крепёжной полоске. Это перфорированный пластик, прикручивающийся к плате. Резиновая клавиатура зажимается между ним и платой. Я сделал следующий прототип, просто затем, чтобы протестировать клавиатуру. Электроника – просто Teensy LC (была у меня под рукой), с вырезом, дающим доступ к плате для прототипирования:

Нужна небольшая клавиатура – сделайте её сами - 18

Нужна небольшая клавиатура – сделайте её сами - 19

Я отправил эту модель в Shapeways, и клавиатура была собрана. Прошивка на Teensy использует стандартную библиотеку Keypad и представляется компьютеру, как устройство USB HID. Получилась специализированная резиновая клавиатура именно той формы, что мне надо. Это не окончательный вариант, поскольку USB-клавиатура – это просто рабочая концепция для проверки резиновых клавиш, однако она реально работает.

Нужна небольшая клавиатура – сделайте её сами - 20

Нужна небольшая клавиатура – сделайте её сами - 21

Нужна небольшая клавиатура – сделайте её сами - 22

Нужна небольшая клавиатура – сделайте её сами - 23

Нужна небольшая клавиатура – сделайте её сами - 24

Нужна небольшая клавиатура – сделайте её сами - 25

Нужна небольшая клавиатура – сделайте её сами - 26

Раскрою стоимость проекта; стоит учитывать, что выборка тут очень маленькая – я обращался лишь к одному производителю только с одной моделью. Однако из-за сильной конкуренции на рынке, я думаю, что эти цены будут достаточно репрезентативными для средней стоимости специализированной резиновой клавиатуры.

Стоимость получилась следующей:

Изготовление $2 219
Проектирование $600
Банковская комиссия $58
ИТОГО $2 877

С экономической точки зрения всё это имеет смысл при тиражах порядка 10 000

Общая стоимость небольшого количества образцов получилась равной $2877. Это стоимость формы для литья и проверки инженером CAD-файлов. Десять клавиатур за три тысячи баксов.

Однако после всех этапов проектирования и подготовки фабрика способна выдавать клавиатуры пачками. После этого стоимость одной штуки становится равной от $1,3 при тираже в 1000 до $0,79 при тираже в 5000. Так что в сумме тысяча клавиатур обойдётся мне в $4 177, то есть по $4,18 за штуку. Пять тысяч клавиатур обойдутся в $6 827, или по $1,36 за штуку. Такая цена, меньше $1,5, делает эту технологию жизнеспособной для мелкомасштабного производства.

Резиновые клавиатуры подходят для крупных производителей: Samsung продаёт миллионы телевизоров, и у всех них один пульт д/у. Вопрос изготовления резиновой клавиатуры для DIY-проекта всегда оставался открытым. Проекты мелкого масштаба не используют эту технологию, поэтому некого было спросить, имеют ли смысл специализированные силиконовые переключатели. Я говорю, что смысл есть, если вы делаете тысячу клавиатур. На тираже в пять тысяч стоимость резиновой клавиатуры и пластикового крепежа может опуститься меньше стоимости микроконтроллера.

→ Все исходники проекта доступны на GitHub
