Привет.

Собрал игрушку, делюсь с вами.

Роборука - 1

Кисть, привод от пальцев вашей руки. Каждый палец сгибается в 2 суставах, но требует всего 1 тягу за счет рычагов. Но тут есть и минус: требуется приличное усилие, например пивную банку хотя бы наполовину я смять не смог как ни пытался.

Каждая тяга «сухожилие» сделаны из 2мм стальной проволоки, на кончике просверлены, и крепится в пальце проволокой от скрепки. Саморезы 2.5мм 16мм (причем при сборке пальцев укорачивал) покупал в Леруа.

3Д модели лежат тут.

Изначально хотел сделать пальцы более «человечные», и печатать за раз целиком палец (печатал HIPS), но в итоге не получилось, склеились у меня детали. Разрезал каждый палец чтобы печатать по отдельности, но сборка получалась сложной. Были и другие варианты, в том числе и с шприцами, точнее с них я и начинал. Были и из металла. С мягкими сухожилиями и резинками для возврата в разогнутое положение. Не все 3Д модели остались, поудалял за ненадобностью.

Больше всего проблем доставил большой палец руки: сделаешь чтобы лучше складывался в кулак — захват уменьшается, увеличиваешь захват — кулак не собирается. То что получилось это компромисс. Дальше по-моему только добавлять еще один сустав.

Роборука - 2

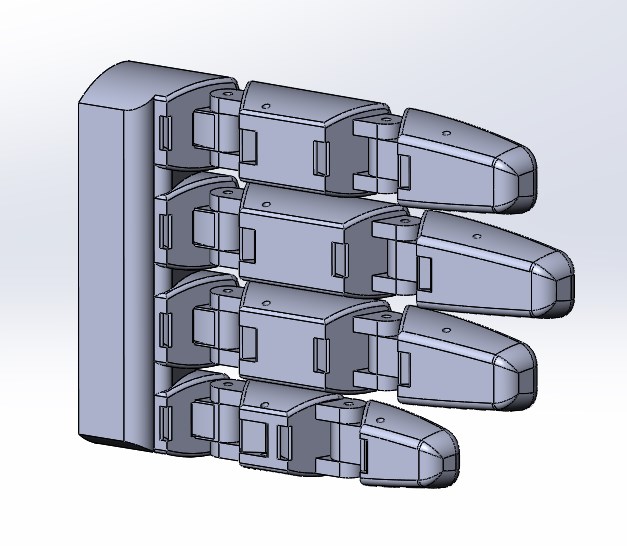

Роборука - 3

Роборука - 4

Роборука - 5

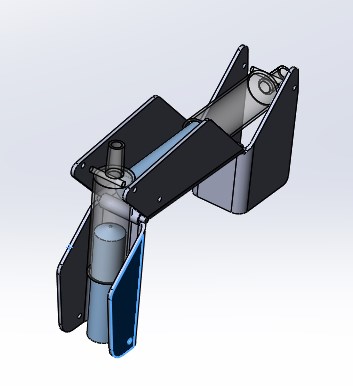

Роборука - 6

Никакого отношения к протезам не имеет!

Автор: jeka_tm
