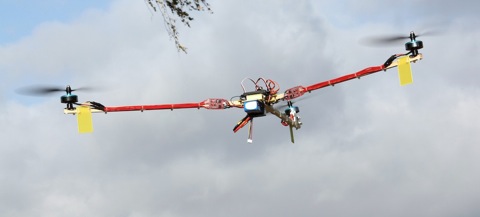

Я конечно помню что обещал написать третью часть про полеты по GPS и прочие плюшки, но так случилось что всё лето провел с сыном, паяльником и Arduino IDE, а не в поле с коптером, поэтому сейчас мой вольный перевод статьи швейцарца Девида Виндершталя (David Windestål, надеюсь правильно написал) о постройке трикоптера — пепелаца с тремя моторами и поворотным механизмом для компенсации вращения и управления поворотом. (большая просьба не ходить без особой надобности на сайт оригинала, так как он и без хабра часто падает, а так же под катом очень много картинок)
С момента постройки трикоптера первой версии я всё пытался найти способы улучшения конструкции: постоянно менял пропеллеры, моторы, регуляторы скорости, длину лучей, поворотный механизм и т.д. Часто я менял кучу всего перед каждым полетом. В общем постоянно пытался найти оптимальный для себя вариант.
Я обожаю стяжки. Они делают процесс постройки легким и быстрым. Они ломаются при падении, забирая на себя энергию и являются ключем к крашеустойчевому трикоптеру. Вместо того чтобы менять оси моторов, который погнуться — проще заменить оторванную стяжку. И главное — это очень просто сделать в поле.
Основные детали
(Прим.: вы можете использовать любые другие аналогичные детали)
Моторы: DT750 750kV
Регуляторы скорости: TURNIGY Plush 18amp
Аккумулятор: 3s Turnigy 25-35C 2200mAh LiPo
Серва: BMS-385DMAX Digital Servo Metal Gear
Пропеллеры: GWS 10*4.7 или GWS 11*4.7 если надо поднимать нечто потяжелее
Длинна лучше: около 50 см (от центра до оси мотора)
Взлетный вес: 860 грамм (включая батарейку или 670 грамм без неё)
Время полета: около 12 минут
Ток в висении: около 10 Ампер
Тест моторов: 13.2A@11.7V — 7770RPM — 1080 грамм на мотор (тяга)
Детали рамы
-2.jpg)

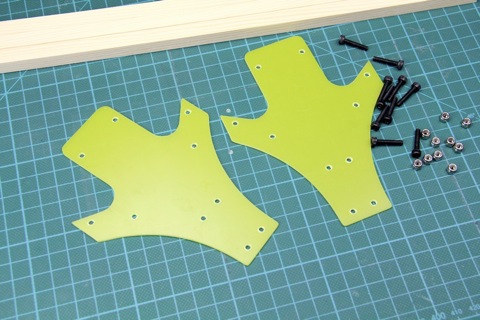

Мне все еще нравится центральная часть от трикоптера первой версии и друг с радостью нарезал для меня несколько на станке с ЧПУ.
-3.jpg)

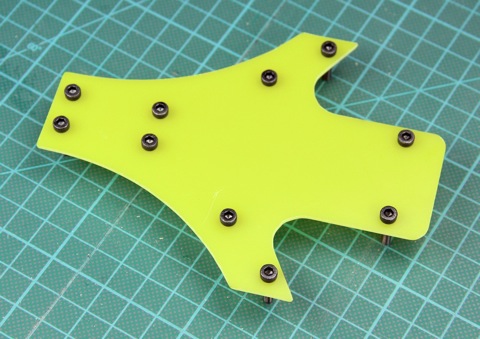

Потребуется 10 штук M3x16 мм болтов.
-4.jpg)

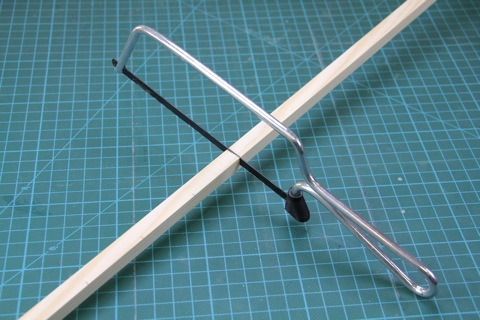

И три луча одинаковой длинны. Я нарезал 48см лучи 10x10 мм из сосны.
-5.jpg)

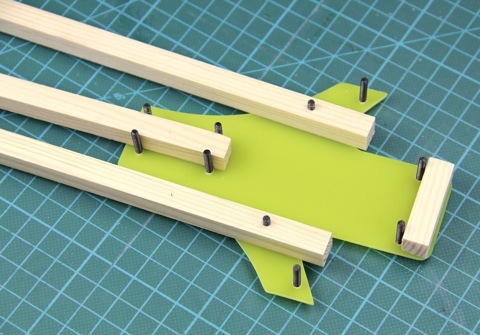

Отверстия в передних лучах просверлены в 25мм от края. Это побольше чем планировалось по заготовке, но дополнительный материал добавляет прочность всему каркасу, как и маленький кусочек дерева спереди длинной 40мм.
-6.jpg)

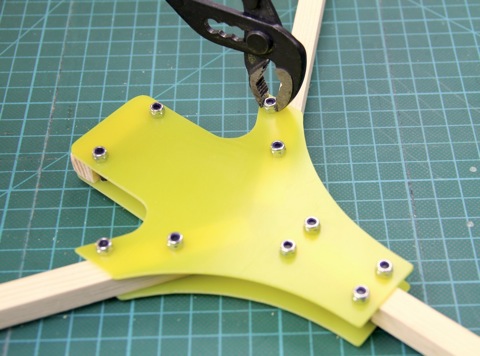

Настало время всё это скрутить M3 гайками с фиксацией. Расставьте лучи, прежде чем затягивать гайки. Лучи должны соприкасаться с болтами в разложенном состоянии. Будьте осторожнее и не перетяните гайки, но они должны быть затянуты так, чтобы держали лучи во время полета. Ну вот и готова основная часть рамы.
-7.jpg)

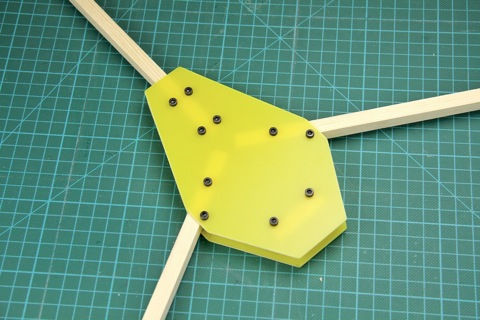

Так же можно использовать более простую центральную часть. Заодно она пригодится, если придется навешивать много оборудования. Просто обведите основной чертеж по углам и будет проще нарезать, если нет станка с ЧПУ, так как все линии прямые.
Регуляторы скорости
-8.jpg)
Время «поправить» регуляторы скорости. Снимаем с них термоусадку (осторожнее, не повредите внутренности).
-9.jpg)

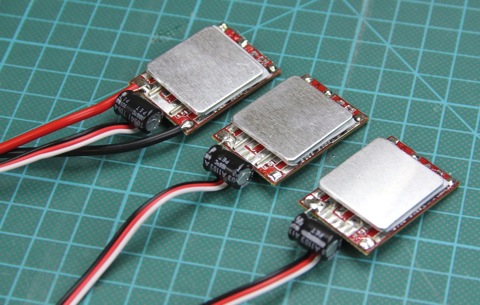

Удалите все провода (кроме 3х жильного) с двух регуляторов скорости, а на третьем оставьте еще и провода питания. Этот третий регуль будет на хвосте и так уж получилось, что длинны как раз хватает. (Прим.: проверьте хватит ли вам длинны с другими регуляторами скорости).
-10.jpg)

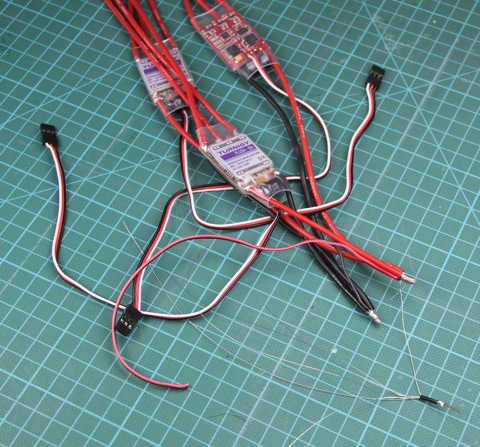

Используйте 16AWG кабель, чтобы удлинить провода. Так же рекомендую припаять конекторы для мотора. И воспользуйтесь термоусадкой, чтобы защитить регули от пыли и грязи.
-11.jpg)

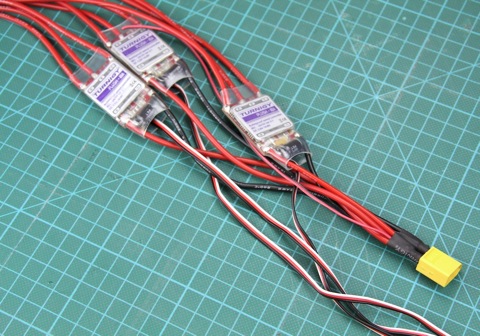

Пришло время спаять все провода питания вместе. Чтобы не мучиться при пайке — обмотайте провода проволокой, это поможет удержать их вместе.
-12.jpg)
Припаиваем разъем питания и готово.
-13.jpg)

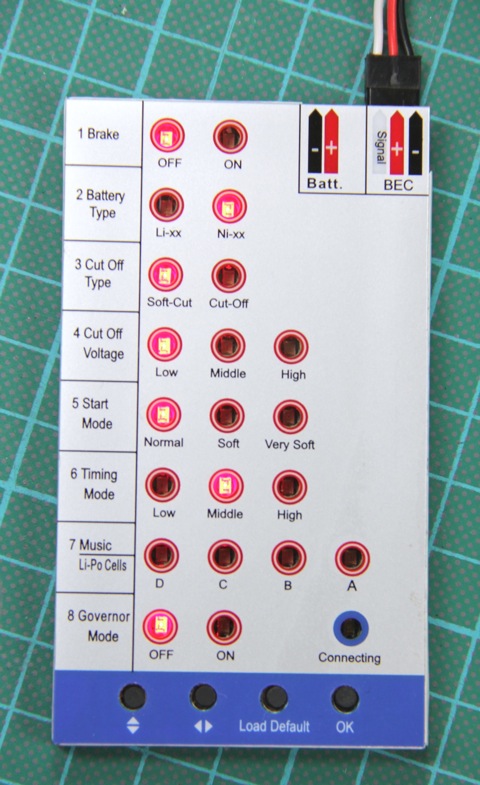

Программируем регуляторы скорости. Я использовал карту для программирования и такие настройки подходят для моих регуляторов скорости. (Прим.: не обязательно использовать карту для программирования контроллеров, можно использовать указания в вашей инструкции к регуляторам).
Поворотный механизм
-14.jpg)

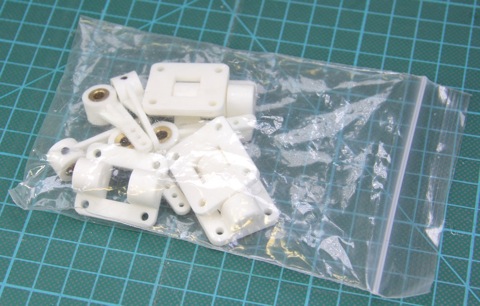

Настало время для механизма поворота заднего мотора. Вот это пакетик с 40мм креплениями для передних колес. Всего 2.5$ за два с половиной узла поворота.
-15.jpg)
Возьмем две таких штучки и рассверлим в одном из них отверстие 4.2мм.
-16.jpg)
Удалим весь мусор после сверления и вставим 4мм ось (прим.: например карбоновую трубку от удочки). Она четко закрепляет в той части, которую не сверлили. Придется постараться чтобы вставить одно в другое.
-17.jpg)
Отпиливаем лишнее. Я использовал дремель с диском.
-18.jpg)
Стачиваем неровности на той части, которую сверлили.
-19.jpg)
Пришло время соединения поворотного механизма с сервой. Используемая серва пришла с крестовым креплением, которое отлично нам подойдет.
-20.jpg)

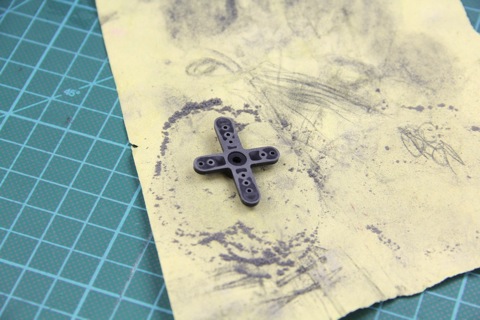

Сделаем крестовину плоской.
-21.jpg)

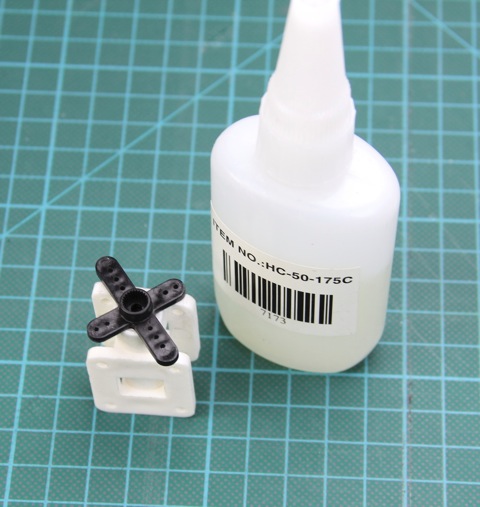

И приклеим к поворотному механизму, чтобы потом было проще сверлить, да и держаться покрепче будет. Пару важный вещей: крестовину клеим на ту часть, которую не сверлили и стараемся чтобы её отверстие совпадало с местом установки вала. Если не получиться, то будет лишняя нагрузка на серву.
-22.jpg)

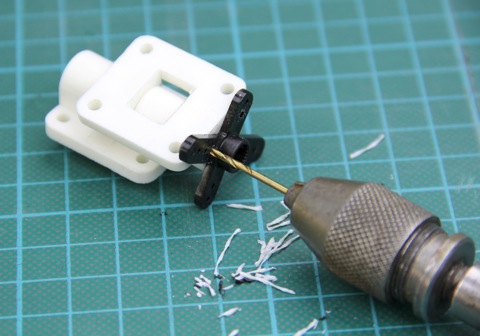

А теперь просверлим два 1.2мм отверстия. Сверлите чуть глубже, чем длинна шурупов, которыми потом будете скреплять это.
-23.jpg)

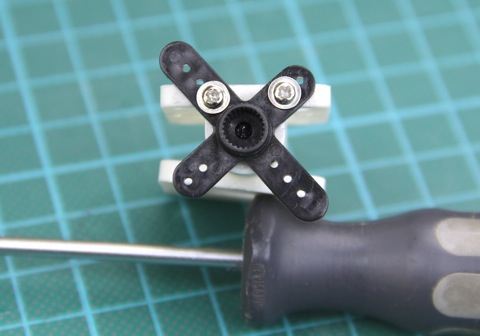

И закрепим шурупами, например от мелкой сервы.
-24.jpg)

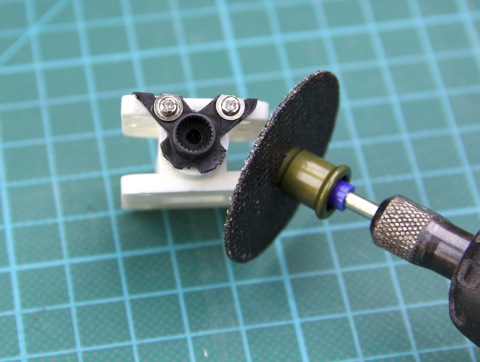

Срезаем лишнее.
-25.jpg)
Крепление DT750 очень хорошо подойдут для такого механизма. Только придется просверлить одно отверстие в поворотном механизме, куда будет укреплен мотор (и куда прикручена крестовина от сервы).
-26.jpg)
Три 2.5мм стяжки всё что необходимо для закрепления мотора. Стяжки лучше закрепить так, как показано на картинке, чтобы не мешать отклонению поворотного механизма.
-27.jpg)

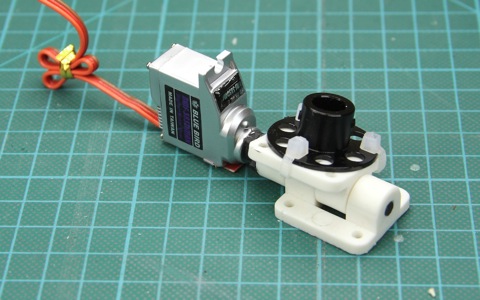

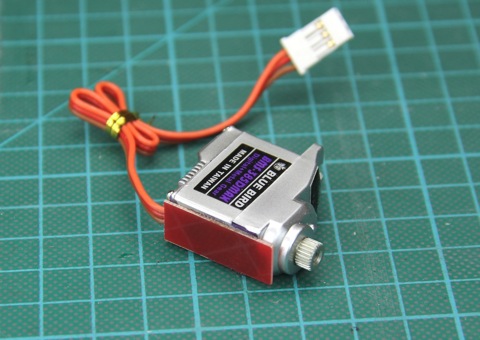

А теперь немного переделаем серву, срезав нижнюю часть крепления. Чтобы серва подходила по высоте, придется добавить 0.8мм стеклотекстолита или сточить поворотный механизм на эти самые 0.8мм.
-28.jpg)
Поворотный механизм готов. Осталось только стяжками пристегнуть его к заднему лучу.
-29.jpg)

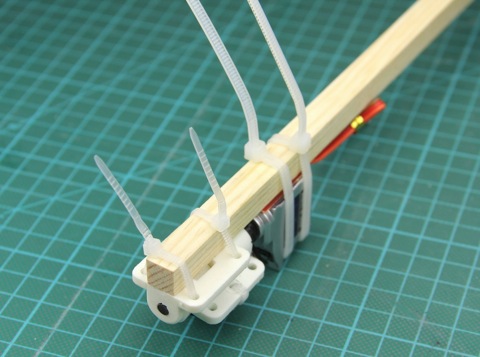

Серву притягиваем более толстыми стяжками. При установке стяжек сделайте так, чтобы замки стяжек были по разные стороны луча.
Моторы и сборка
-30.jpg)

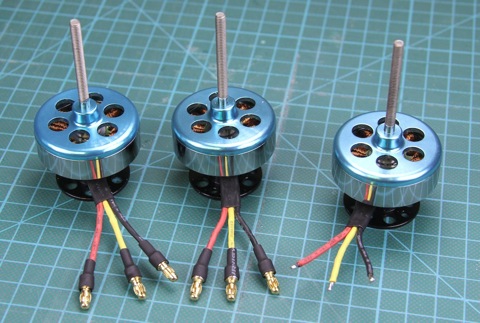

Начнем припаивать коннекторы к DT750 моторам. Я обожаю DTшки. Они довольно эффективные, имею высокий крутящий момент. А это означает что пропеллеры смогут быстрее менять скорость вращения и трикоптер будет более устойчив и иметь хороший отклик. Так же мне нравится 4mm вал с резьбой, на который можно без лишних креплений установить пропеллеры.
-31.jpg)

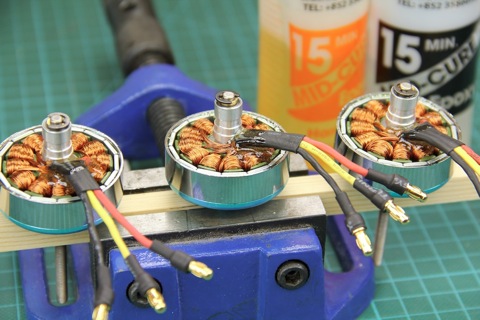

А вот слабое место этих двигателей в месте соединения проводов с обмоткой. Если вы будете туда-сюда шевелить провода, то скорее всего они просто отвалятся. Чтобы поправить это и сделать двигатели более долговечными — закрепим это место эпоксидкой.
-32.jpg)

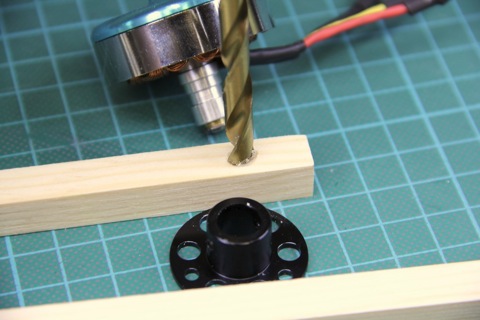

Ось двигателя немного выступает из мотормаунта, поэтому я сделал небольшое углубление в луче для предотвращения трения. Трение мотора об луч вызовет лишние вибрации, поэтому самый простой и быстрый способ — проделать небольшое углубление дрелью.

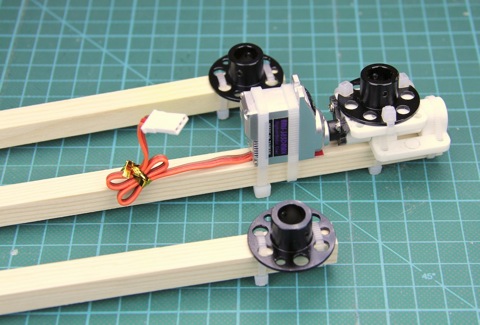

-33.jpg)
Присоединяем мотор 2.5мм стяжкой к лучу. Просто, дешево и быстро. А еще это спасет мотор во время столкновения с землей/асфальтом и т.д.
-34.jpg)

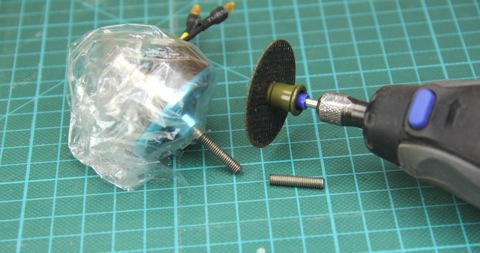

Оси моторов слишком длинные, что добавляет риск повредить мотор при падении (да и вибрации сильнее). Я отрезал лишнее, оставив примерно 21мм, этого достаточно для GWS пропеллеров и болта.
-35.jpg)

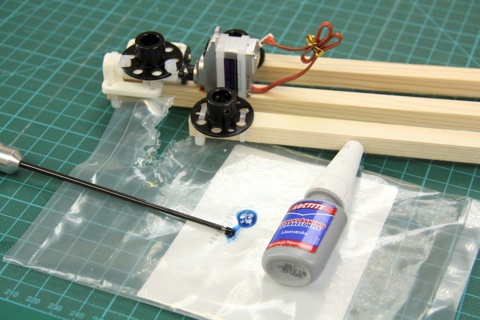

А теперь поставим двигатели на места. Всегда используйте что нибудь, чтобы закрепить болты, иначе от вибраций они раскрутятся в полете.
-36.jpg)
Установите задний мотор так, чтобы провода находились перпендикулярно лучу, тогда они не будут цепляться и тереться об серву.
-37.jpg)
Посадочные шасси закреплены стяжками и пропеллер установлен на мотор. Пропеллер придется расточить до 4мм. Используйте особые болты, чтобы со временем пропеллер не отвалился.
-38.jpg)

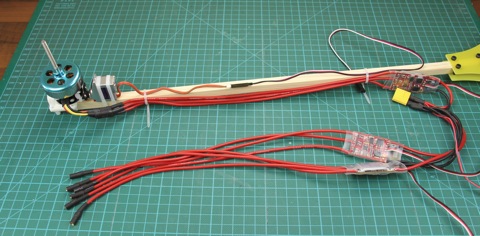

Устанавливаем регуляторы скорости, а так же удлинитель для сервы.
-39.jpg)
Такой хвостовой механизм поворота имеет малое трение и довольно прочный. Серва установлена вертикально, чтобы не сильно мешать потоку воздуха от винта. Мне нравиться прямой привод сервы, когда нет хлипких и лишних деталей.
Амортизация камеры и полетного контроллера
-40.jpg)

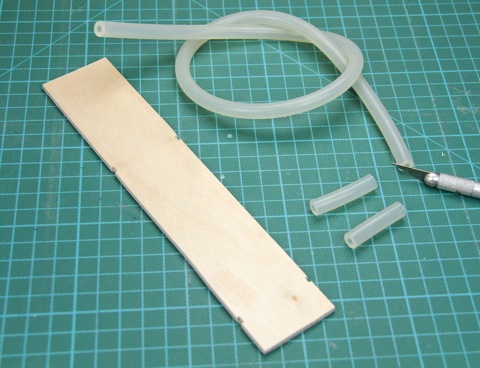

Пришло время рассказать о креплении батарейки и камеры (прим.: далее буду называть это подвесом). Для предотвращения вибраций я использовал 2 отрезка силиконовой трубки по 38мм (прим.: топливный шланг или трубка для аквариума зоомагазине). 8мм внешний диаметр и 3мм внутренний.
-41.jpg)

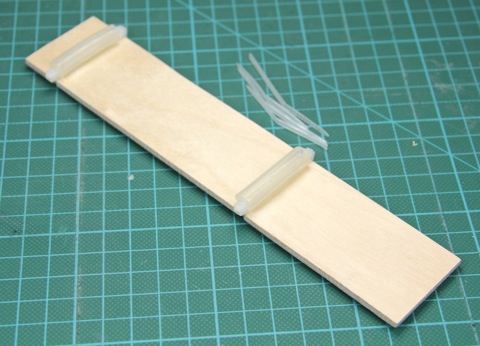

Я использовал 2.5мм стяжки (внезапно!) чтобы закрепить трубки на подвесе.
-42.jpg)
Подвес крепиться снизу все теми же 2.5мм стяжками.
-43.jpg)
Мне все еще нравиться КапитанКук (KK) контроллер, можно купить где угодно (прим.: а еще лучше купить например MultiWii или другой полетный контроллер с автоматическим выравниванием в горизонт).
-44.jpg)

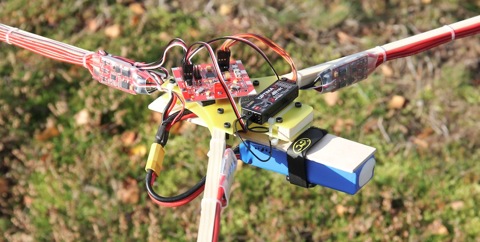

Чтобы закрепить контроллер полета, я использовал квадратики из нескольких слоев толстого скотча. Просто наклейте их на него и на раму.
-45.jpg)
Добавляем батарейку и готовы к полету.
-46.jpg)

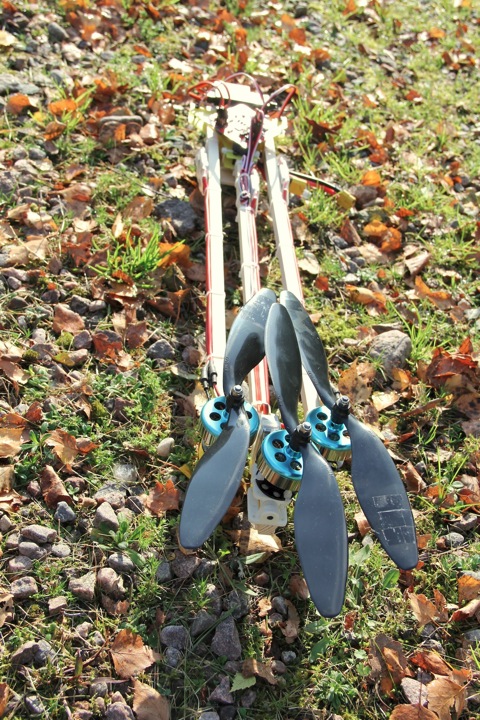

Рама в собранном виде. Довольно удобно для перевозок.
Надеюсь перевод понравился, на самом деле переводчик из меня так себе — в школе и университете еле-еле сдавал зачеты/экзамены
Немного видео полетов на этом трикоптере
и многое другое на канале автора на youtube.
Где найти детали?
Большинство деталей можно купить на сайте hobbyking.com, а так же не плохо сэкономить, воспользовавшись этим сайтом с buddy кодами для скидок.
А на goodluckbuy.com есть целый раздел для мультикоптеров, в частности там можно найти довольно дешевые полетные контроллеры (да и целые коптеры), но стоит учитывать, что не все контроллеры поддерживают трикоптерную раму.
