В школьные годы мне очень нравилось рассматривать разные предметы под микроскопом. Все что угодно — начиная от внутренностей транзистора и заканчивая различными насекомыми. И вот, недавно решил я снова побаловаться микроскопом, подвергнув его небольшим переделкам. Вот что из этого получилось:

Под микроскопом — микросхема КС573РФ2 (ROM c УФ-стиранием). Когда-то на ней была записана тестовая программа для Спектрума.

Что у меня было

Старенький микроскоп МБС-1 с теплой ламповой подсветкой, которую я впоследствии переделал на светодиодную.
Веб-камера известной китайской фирмы Noname, которую не хотела признавать ни Win7, ни MacOSX, ни Ubuntu (хотя и нашелся драйвер под XP).

Что хотелось

Хотелось получить возможность поделиться с другими тем, что видно через окуляр микроскопа.

Если попробовать решить задачу «в лоб» — приставить камеру к окуляру микроскопа, то ничего хорошего из этого не выйдет: очень трудно найти точку, в которой хоть что-то видно, камера постоянно пытается настроить экспозицию, видимая область очень маленькая (на видео с первой версией окуляра это видно). Поэтому я решил пойти другим путем

Немного теории

Изображение, которое видит человеческий глаз в геометрической оптике называется мнимым изображением, а изображение, которое можно спроецировать на экран, называется действительным изображением.
Камера воспринимает мнимое изображение, преобразует его в действительное с помощью объектива и проецирует его на матрицу.
Как показали мои опыты, в микроскопе все наоборот: изображение до окуляра является действительным (так как подставляя лист бумаги я видел то, что было под микроскопом), а после окуляра мнимым (потому что видно глазом).
Следовательно, если из камеры удалить объектив, а из микроскопа окуляр, то изображение сразу будет проецироваться на матрицу веб-камеры.
Детальней про геометрическую оптику — тут.

От теории к практике

Разбираю камеру:
Цифровой окуляр для микроскопа своими руками

Цифровой окуляр для микроскопа своими руками

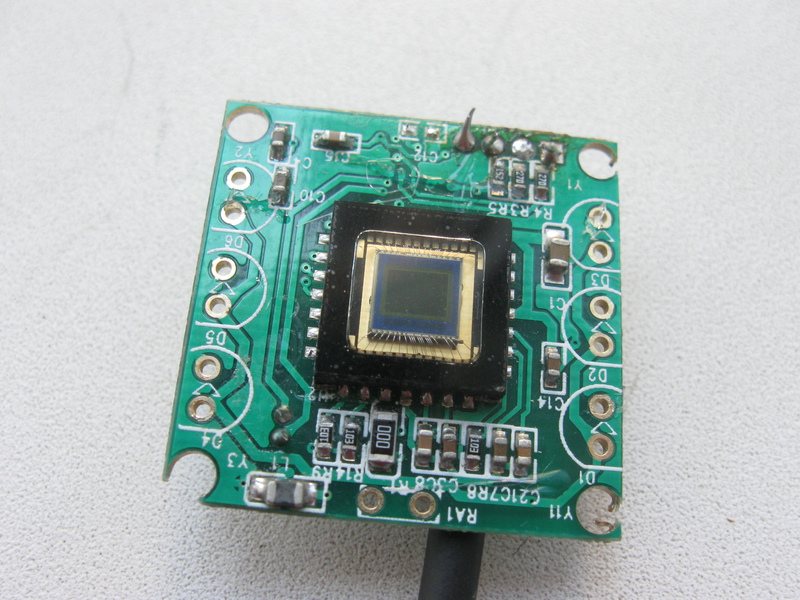

Снимаю объектив:
Цифровой окуляр для микроскопа своими руками

Цифровой окуляр для микроскопа своими руками

Первый тест:

Чтобы сделать вещь вечной — нужно перемотать ее синей изолентой…

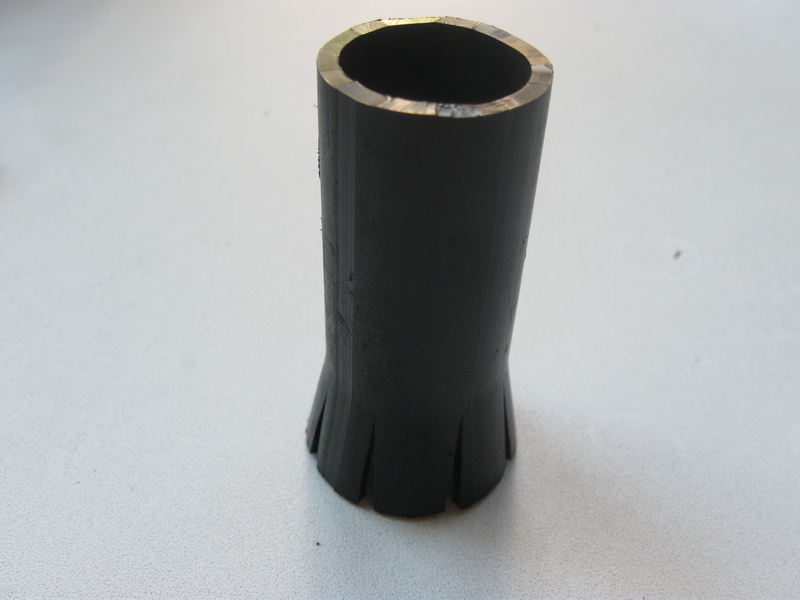

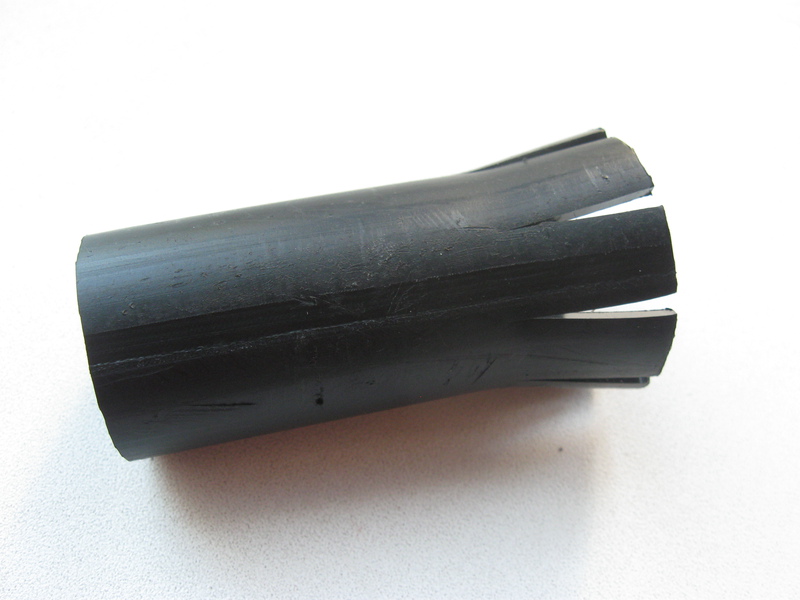

Делаю трубку, которая будет вставляться в микроскоп на место окуляра:
Цифровой окуляр для микроскопа своими руками

Цифровой окуляр для микроскопа своими руками
Трубка немного меньше по диаметру чем нужно, поэтому один конец пришлось немного «расширить».

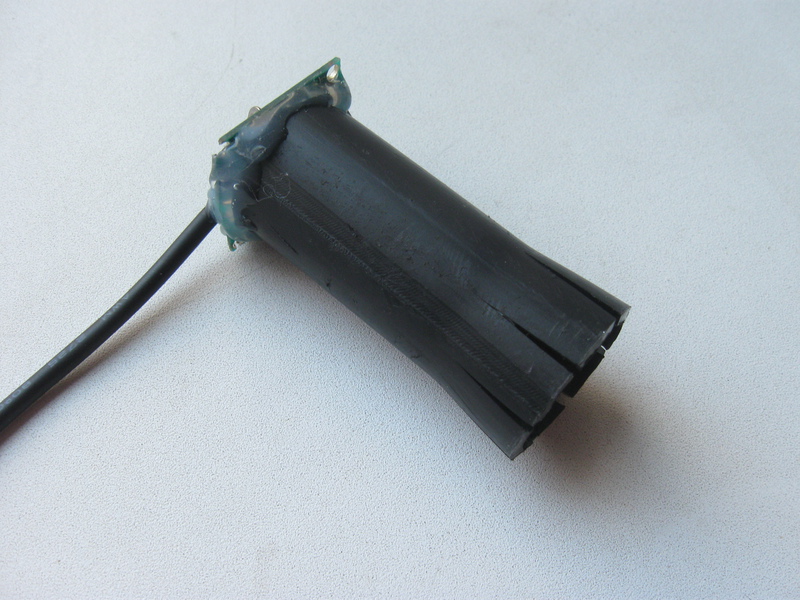

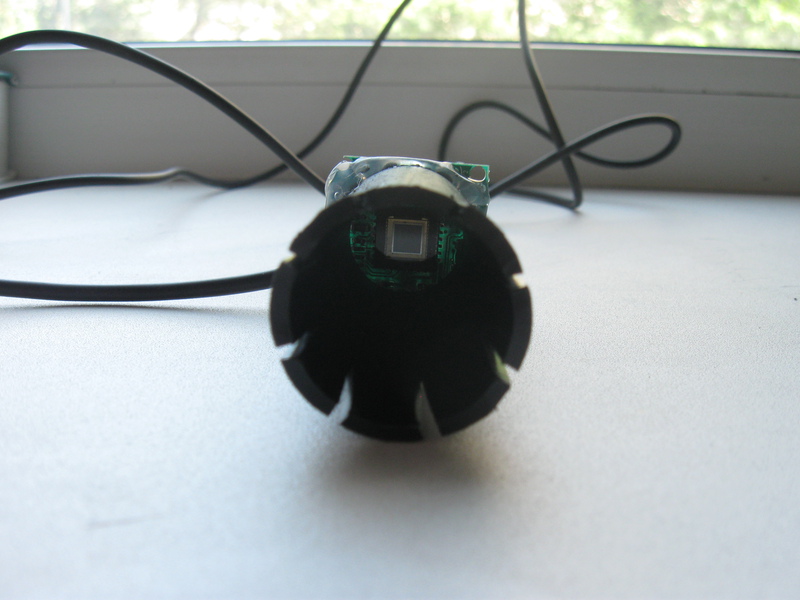

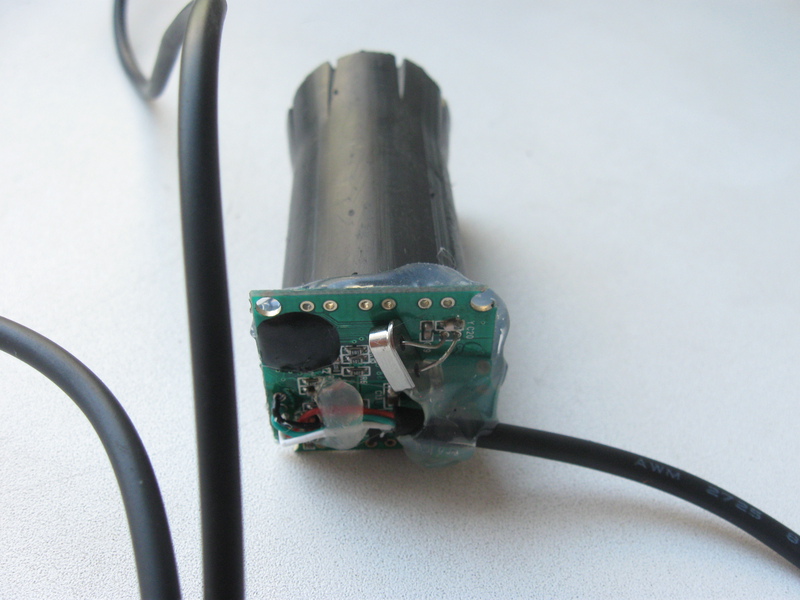

Закрепляю трубку термоклеем на камере без объектива:
Цифровой окуляр для микроскопа своими руками

Цифровой окуляр для микроскопа своими руками

Цифровой окуляр для микроскопа своими руками

Вставляю вместо одного из окуляров:
Цифровой окуляр для микроскопа своими руками

Цифровой окуляр для микроскопа своими руками

Готово!
Цифровой окуляр для микроскопа своими руками

Ниже несколько видео, которые получилось снять с помощью этого объектива:

Глаз мухи

eInk экран от PocketBook 301+

Экран retina от iPod`а

Экран Nokia 6021

Поверхность компакт-диска

PS: наткнулся на статью, в которой есть ссылка как сделать аналогичную вещь. Также, можно сделать микроскоп из веб-камеры.
