Самодельный бюджетный саб для кино

в 11:34, , рубрики: DIY, diy или сделай сам, метки:

Зачем все это делалось?

Давно я задумался изготовлением «бУхалки» для кино в виде активного саба на LFE канал.
В качестве НЧ 30ГД-2 (НЧ от S90), так как такие есть в наличии и валяются без дела в больших количествах (ну и стоят копейки в нужных местах, так что не жалко). Ну и нищеброд я :), жалко мне за приличный саб больше 15 000 р. отдавать. По расчетам я решил выбрать бандпасс 6А. Только он дает очень приличную отдачу и низкую граничную частоту. По расчетная АЧХ уровню -3дб — 24 -63 Гц. Собранный саб выглядит так.
Самодельный бюджетный саб для кино Самодельный бюджетный саб для кино

Качество фот в основном ужасное, так как фотографировал на телефон (ну не имел я ни мыльницы ни зеркалки в то время).
Кому интересно добро пожаловать под кат. Там очень много фот.

Конструкция

Общая конструкция очень похожа на обще известную конструкцию в инете.
Это пример внешнего вида с одного сайта (авторство картинки не укажу, так как не помню где брал фото, если кто знает напишите в личку, поставлю ссылку). Естественно размеры будут совершенно другие.
Самодельный бюджетный саб для кино
Для изготовления конструкции необходимо знать или получить параметры конкретного динамика. Их называют Параметры Тиля—Смолла. Если вы не знаете, что это, то гугл и вики вам в помощь, измеряется все достаточно просто, софт и методы гуглятся на ура. Не весь софт бесплатен, но скажу что измерить можно имея точный вольтметр, точны весы, пластилин, генератор и усилитель. Гуглится по «метод добавочной массы». Я пользовался методом добавочной массы, но автоматизировал измерения соответствующим софтом (название не указываю так как софт платен, но мы в России, кому надо тот все найдет ;)).
Измеренные параметры приводить нет смысла, ибо каждый динамик уникален и сборка конструкции по «чужим параметрам» ни к чему хорошему не приведет. Как бы сказать про динамики времен СССР, чтоб не грубо было…
У меня 4 НЧ динамика и все имеют абсолютно разные параметры, хотя они одной марки.
Для желающих указать и «похоливарить», что «качественного» звука от бандпасса не добиться, еще раз повторю саб собирался для просмотра фильмов и для озвучивания LFE канала, в котором идут в основном только эффекты.

Расчеты

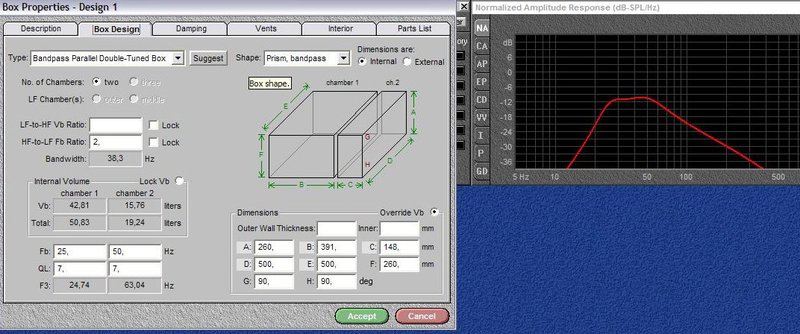

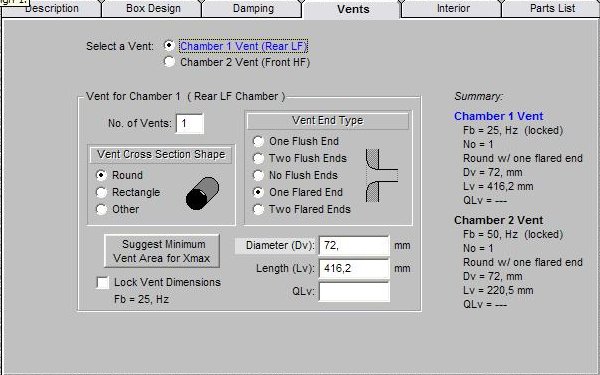

Вот расчетные чертежи корпуса и расчетная АЧХ, все рассчитано под конкретный динамик.
Расчеты совпадают в 4 мне известных программах.
Я брал как основную программу расчета Bass box pro
Самодельный бюджетный саб для кино
Самодельный бюджетный саб для кино

Расчеты на потери полезного объема корпуса
Самодельный бюджетный саб для кино

«Пилите, Шура, пилите»

После всех расчетов, заказал распил ДСП в одной фирме которая занимается мебелью, обошлось все очень дешево

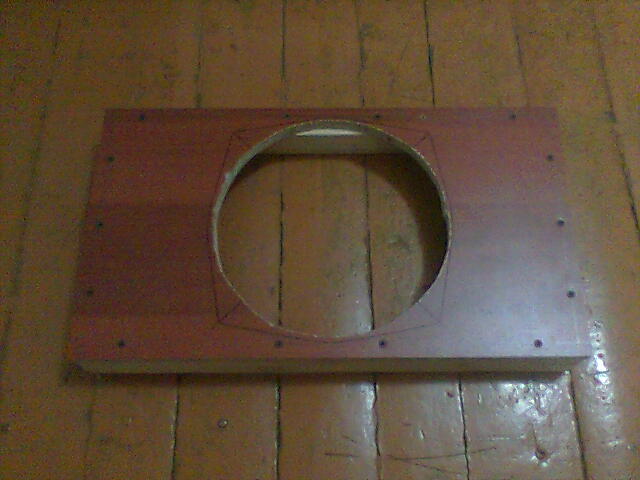

Вот средняя перегородка для крепления динамика.
Самодельный бюджетный саб для кино
Самодельный бюджетный саб для кино

Боковые стенки
Самодельный бюджетный саб для кино

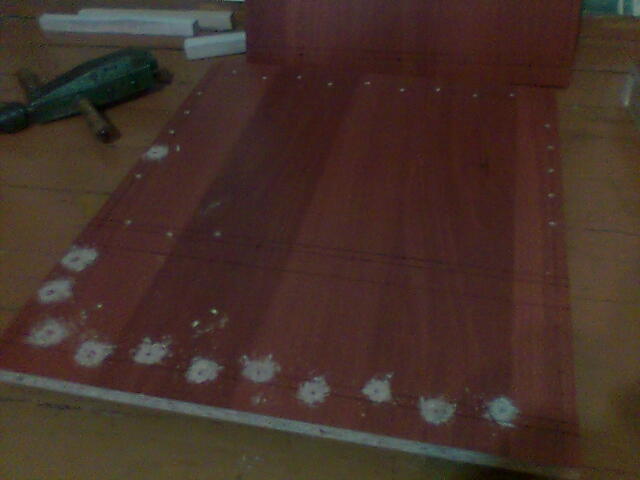

на заднем плане видно инструмент сверления, ох и заколебался я сверлить.

Боковая стенка с брусками для усиления и крепежа.
Самодельный бюджетный саб для кино

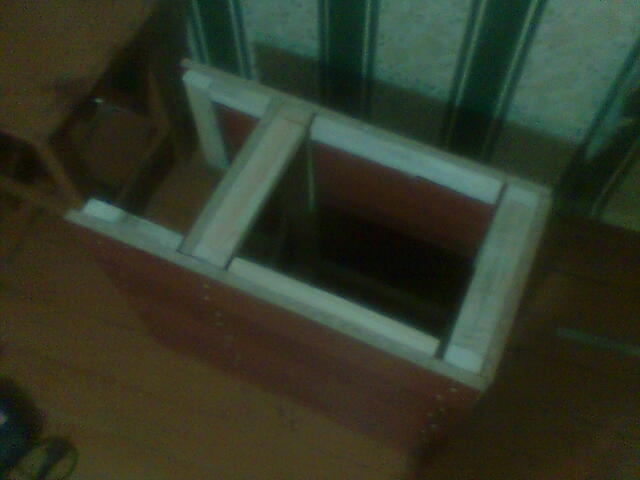

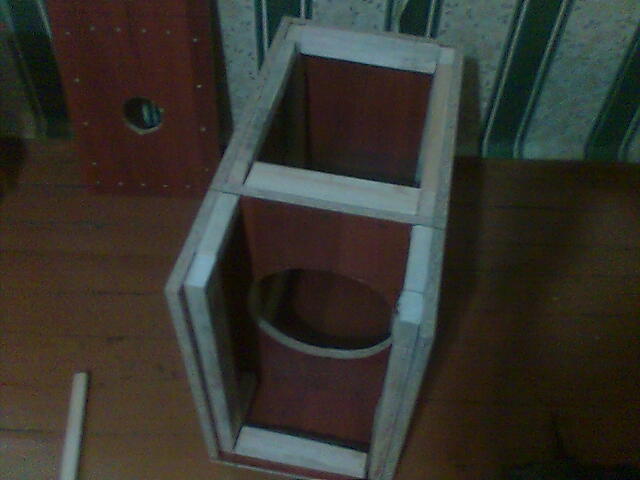

Пытаемся все собрать в единую конструкцию
Самодельный бюджетный саб для кино
Самодельный бюджетный саб для кино

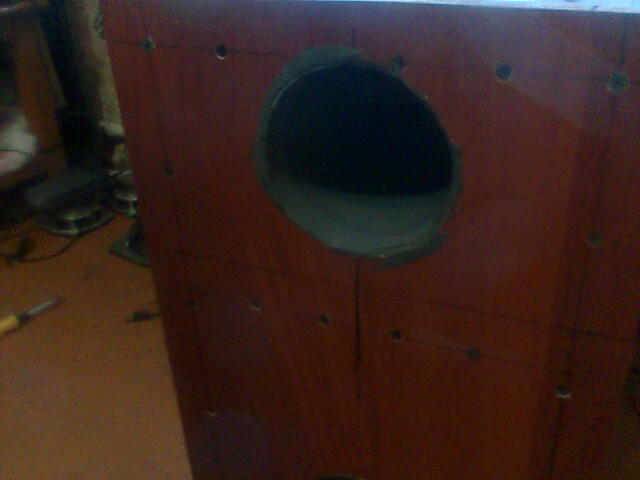

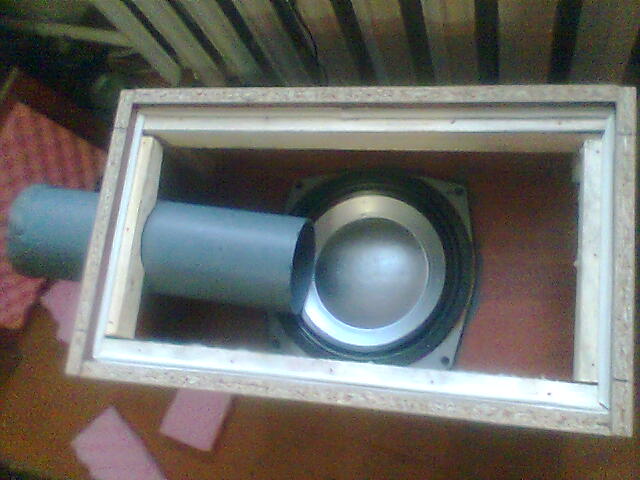

Примерим фазоинвертор из канализационной трубы
Самодельный бюджетный саб для кино

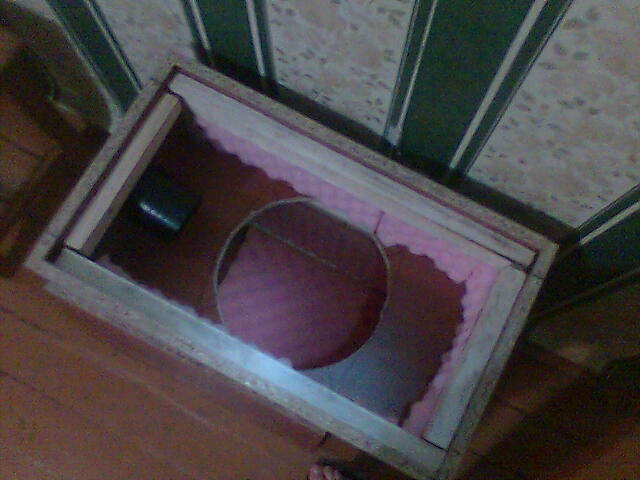

Покроем стенки звукопоглотителем
Самодельный бюджетный саб для кино

А так с динамиком
Самодельный бюджетный саб для кино

Электронная начинка

Предварительный усилитель собирал по схеме www.electroclub.info/samodel/sub_pred.htm
Печатку нарисовал сам под smd резисторы ну и уменьшил её в размерах. Если он кому то интересна то могу выложить в формате Sprint Layout.
В качестве оконечного усилителя выбрал усилитель на TDA7294 с регулируемым выходным сопротивлением.
Схема и описание тут. Печатка использовалась от автора. Чтобы не лазить далеко схема с первоисточника:
Самодельный бюджетный саб для кино

Процесс изготовления печаток подробно описывать не буду приведу только готовый результат. Делал ЛУТом (Лазерно Утюжная Технология). В качестве материала для переноса — нарезанные листы журнала PC Week.

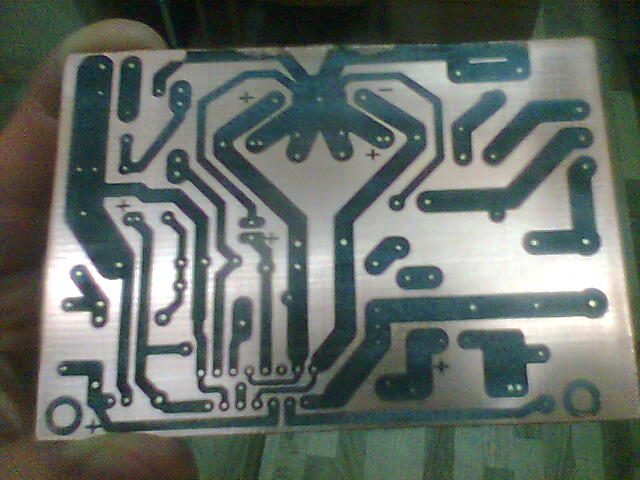

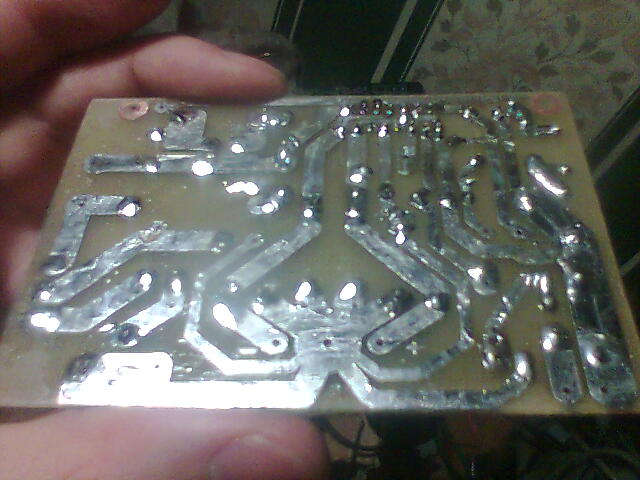

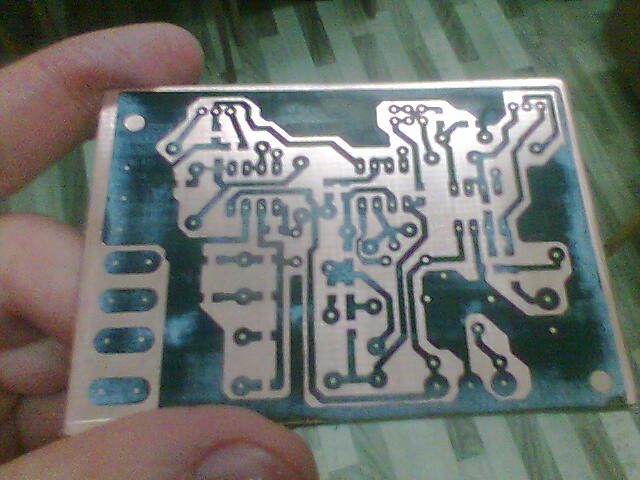

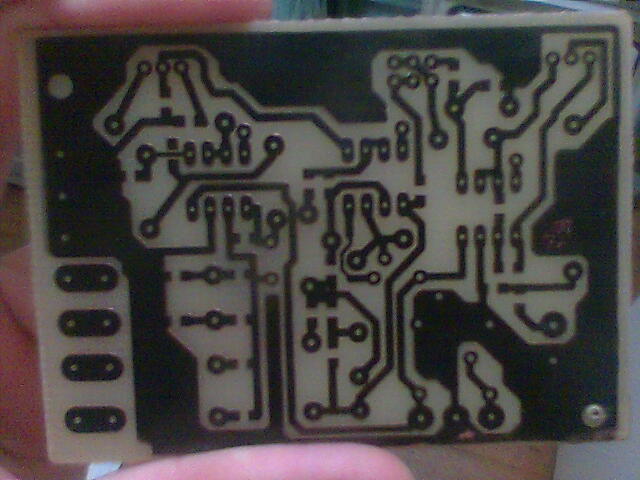

Плата предварительного усилителя готовая к травлению и после протравки в хлорном железе.
Самодельный бюджетный саб для кино
Самодельный бюджетный саб для кино
Плата оконечного усилителя на TDA7294
Самодельный бюджетный саб для кино
Самодельный бюджетный саб для кино

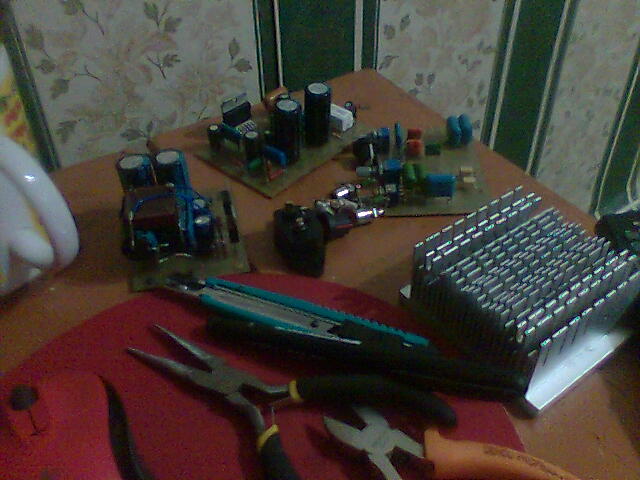

Собрал почти полностью УНЧ, не хватило пары омических сопротивлений и одного оксидника и собрал предварительный усилитель с сабсоник фильтром и ФНЧ кроссовером с изменяемой частотой и переключателем фазы. На плате так же есть корректор Линквица, но он не распаян, так как для оформления бандпасс он не нужен. На фотках платы не отмыты от флюса, поэтому такие «красивые».

Оконечный усилитель
Самодельный бюджетный саб для кино
Самодельный бюджетный саб для кино

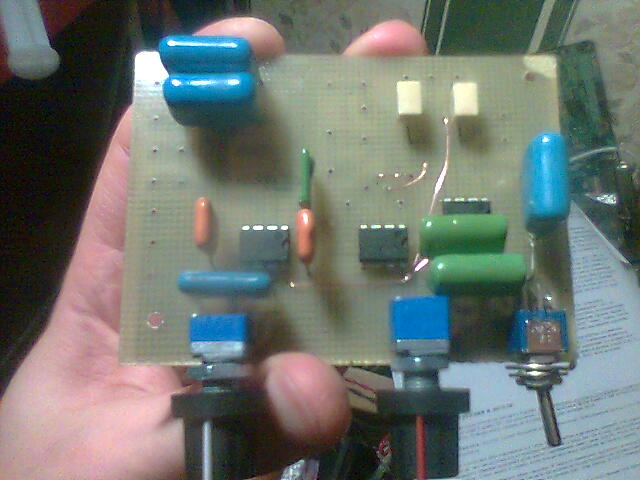

Предварительный усилитель
Самодельный бюджетный саб для кино
Самодельный бюджетный саб для кино

Наборчик собери сабвуфер
Самодельный бюджетный саб для кино

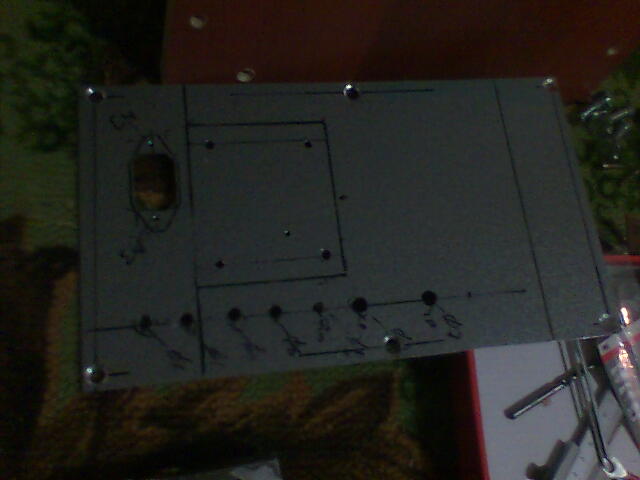

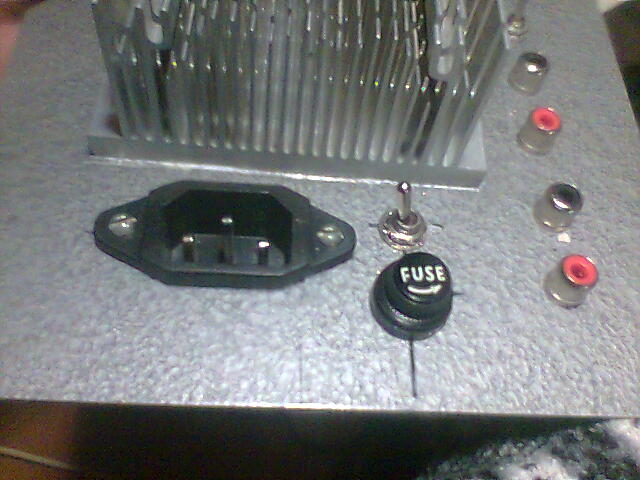

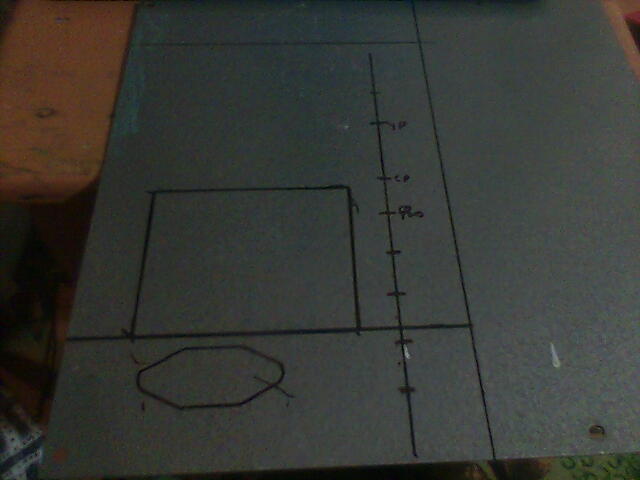

Берем кусок алюминия размечаем и делаем заднюю панель блока усилителей
Самодельный бюджетный саб для кино
Самодельный бюджетный саб для кино

Незабываем о плавкой вставке, в качестве радиатора что то из запасов от проца AMD
Самодельный бюджетный саб для кино

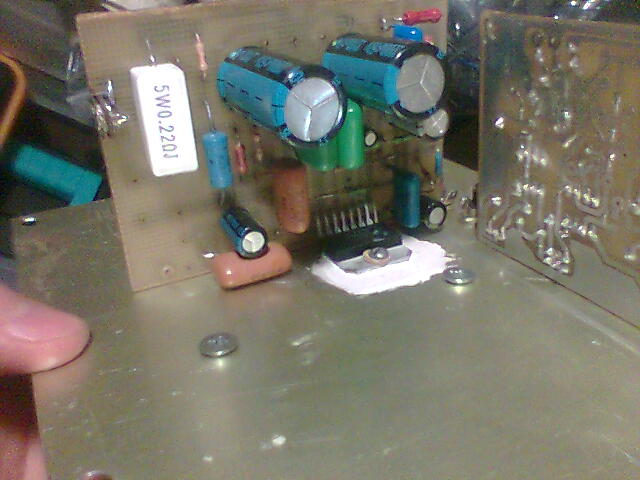

Плата оконечного усилителя
Самодельный бюджетный саб для кино

Сделали все соединения
Самодельный бюджетный саб для кино

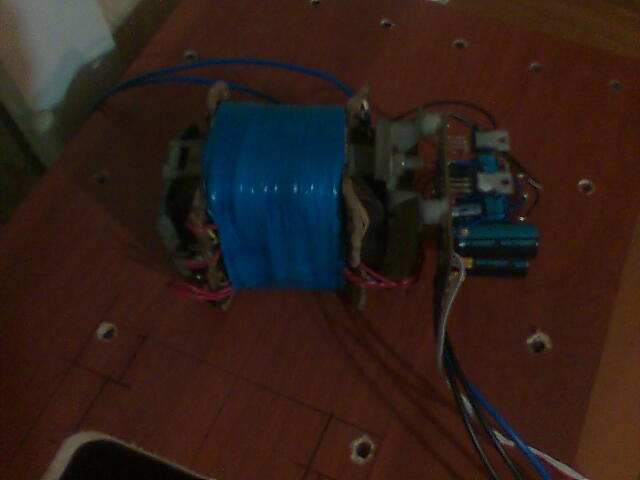

Питание из какого то старого транса, опять мотаного самим. Трансформатор в древности стоял в каком то ламповом телевизоре пока не попал ко мне в руки и не был перемотан для какого то усилителя, давно это было). Питание на оконечник +- 35 В.
Самодельный бюджетный саб для кино

Так как такой вид несколько не симпатичный то красим все черной матовой краской из балончика
Самодельный бюджетный саб для кино
Самодельный бюджетный саб для кино

Ставим свителки-перделки
Самодельный бюджетный саб для кино

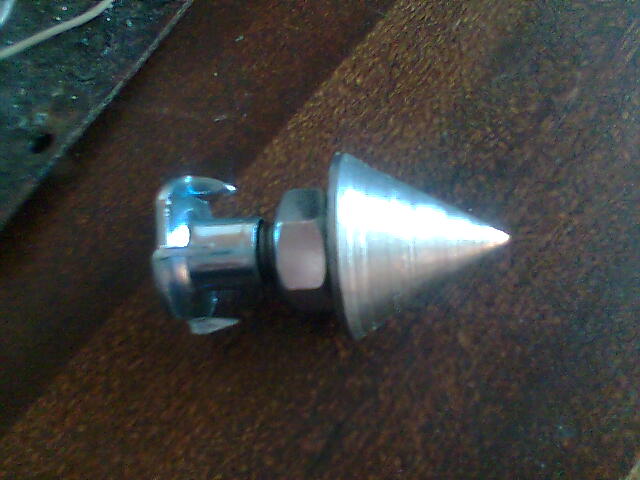

Тру сабву́фер должен стоят на шипах. Шипы были заказаны отцу токарю. Вот такие получились
Самодельный бюджетный саб для кино

Примерим
Самодельный бюджетный саб для кино

И закрепим их
Самодельный бюджетный саб для кино

Делаем саб в меру красивым и симпатичным

Приведу для начало фотки промежуточного результата. Из них видно что такой саб не станет украшением квартиры. Ну ничего мы это исправим.
Самодельный бюджетный саб для кино
Самодельный бюджетный саб для кино
Без крышки
Самодельный бюджетный саб для кино

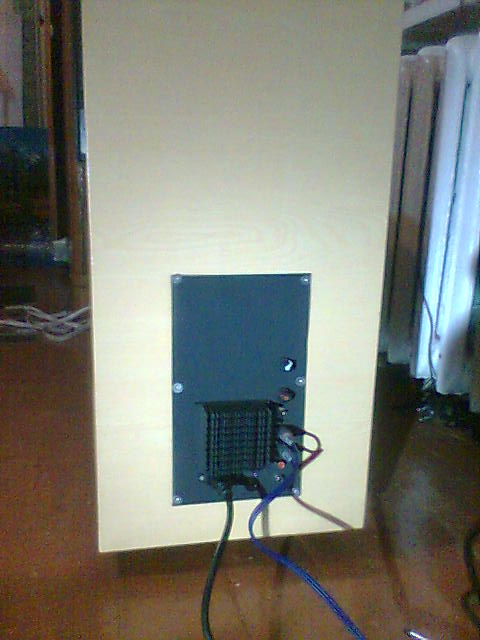

Достал виброшлифмашинку, зашпаклевал дырки от шурупов, выровнял корпус и начал обклеивать самоклейкой под светлое дерево. Сначала купил самоклейку для оклеивания в один слой. Изначально задумка была светлый корпус и черные матовые детали. После первого слоя стало ясно что один слой очень мало.
Первый слой
Самодельный бюджетный саб для кино
Самодельный бюджетный саб для кино
Попробовал покрыть дно лаком, стало хорошо видно что один слой просто просвечивает.
Самодельный бюджетный саб для кино

Пришлось еще раз идти в магазин за пленкой. Второй слой наклеивал веселее, так как помогала жена. В две руки клеить намного легче.
Самодельный бюджетный саб для кино
Самодельный бюджетный саб для кино
Самодельный бюджетный саб для кино

После двух слоев пленку начал покрывать лаком. Марку лака сейчас не вспомню, помню что быстросохнущий и вроде разбавлял ацетоном. Стоил около 50 р за банку так как просроченный :), но нам пофиг мы нищеброды.
Два слоя лака
Самодельный бюджетный саб для кино
Самодельный бюджетный саб для кино

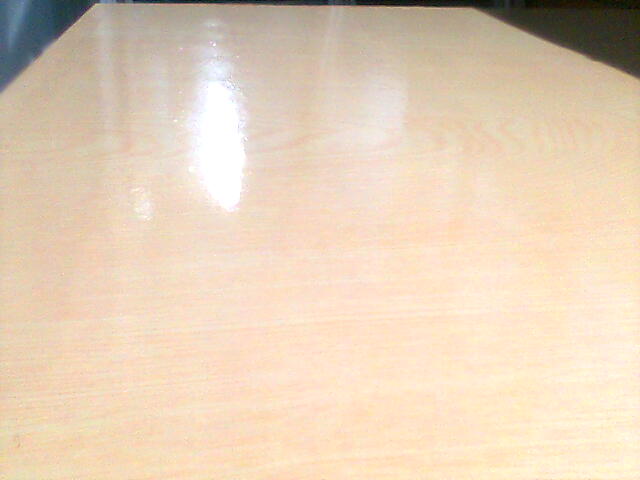

После просушки он выглядит так
Самодельный бюджетный саб для кино

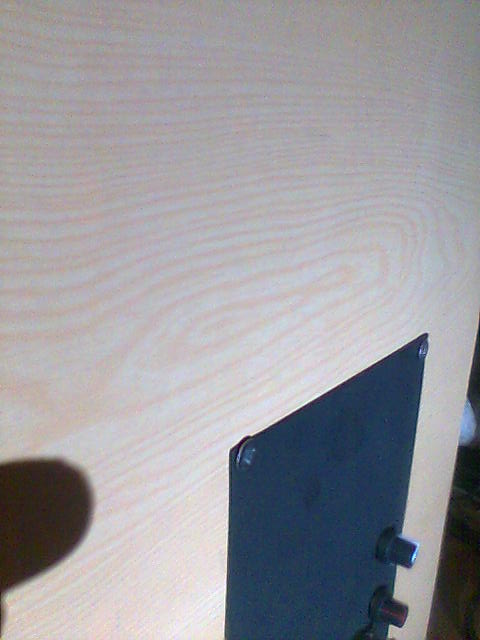

Ближе
Самодельный бюджетный саб для кино

Сколько же это стоит?

600 р — напилили мне детали на корпус + материал + доставка до дома.
100 р — шурупы.
120 р — брус
250 р — трубы фазиков + разъем для подключения в итоге оказался лишним и труб много, хватило бы и 50 р.
50 р — герметик (просроченный)
50 р -скульптурный пластилин
200 р — 2 шт TDA7294 (одну спалил по дурости перепутав полярность)
200 р разные мелкие детали которых не было в наличии.
120 р переменные резисторы с ручками
50 р лак (просроченный)
200 р 5 метров самоклейки
100 р шкурка
85 р краска черная матовая
70 р канализационная труба

Итого 2160 р вроде ничего не забыл

бесплатно — принесли картонную трубу для фазика
бесплатно — НЧ динамик
бесплатно — инструмент

Немного расчетов и размышлений

Расчетное давление что то около 109 дб в диапазоне работы, при подводимой мощности 50 Вт. Давно считал мгу сворать. Расчеты на скорую руку

70 Ватт давление вот такое, как видно есть наклон так как дин фактически работает ниже резонансной частоты, но по графику он не выходит за пределы допустимого хода даже на 20 Гц
Самодельный бюджетный саб для кино
Самодельный бюджетный саб для кино

100 Вт ситуация та же
Самодельный бюджетный саб для кино
Самодельный бюджетный саб для кино

Посмотрел ради интереса, что можно в дин и 200 Вт вкачать и на 20 Гц не будет ограничения хода. Можно вплоть до 18 Гц заставить дудеть. Но есть естественный вопрос нужна ли такая мощь? По впечатлениям когда не было отдельного усилка раскачивал его промышленым усилком на 25 Ватт, если сделать на полную — это очень и очень громко. На полную включаю только когда хочу показать кому либо всю мощь, похвастаться. Так сказать ЧСВ потешить :) Но в таком режиме долго не послушаешь, все что можно трясет и дребезжат стекла, мощно одним словом.

PS Конструкции уже год, делал я её под настроение 3 месяца, в свое удовольствие.
Стоило он того или нет? Я считаю, что да. Бас очень низкий и глубокий. Из-за конструкции саб очень мягко играет, резкую атаку он не сможет отиграть, да и не нужно это ему, зато все LFE эффекты идут просто на ура, все прослушивающие были в диком восторге. Несмотря на то что саб стоит на шипах, стены пол и стекла все равно ощутимо вибрируют создавая эффект не хуже чем в кинотеатрах (убрать бы еще дребезг стекол).
Недавно подарили динамическую головку от автосаба, буду делать еще один, но в этот раз закрытый корпус и с корректором Линквица.

Автор: sersad
