DIY система охлаждения для ЧПУ фрезера

в 11:01, , рубрики: DIY, diy или сделай сам, Блог компании Forma, Моддинг, охлаждение, чпу, метки:

Ребят, мы построили систему охлаждения для своего ЧПУ и делимся с вами всей документацией на случай, если вы захотите такую же.

DIY система охлаждения для ЧПУ фрезера - 1

Настал тот день, когда появилась возможность привести в порядок охлаждение шпинделя: вышел из строя китайский насос. И мы подумали, что пора перестать прятать канистру с тосолом и насосом под станком и сделать что-то, что было бы не стыдно поставить на видное место. Мы же бюро промышленного дизайна, в конце концов!

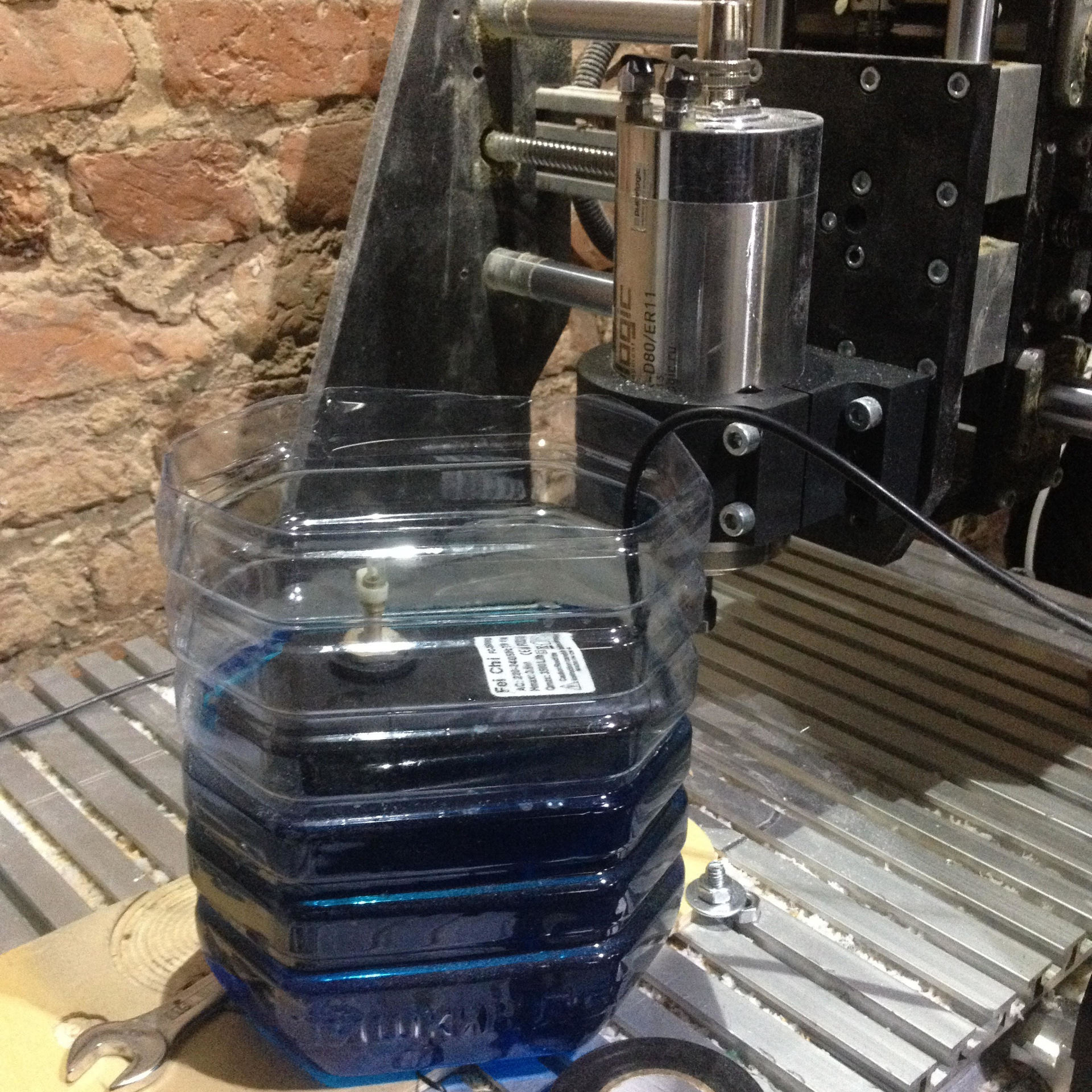

Вот так выглядело хозяйство сразу после поломки:

DIY система охлаждения для ЧПУ фрезера - 2

Такая канистра прогревалась до 60С, если станок работал 5-6 часов зимой, и до 70С летом. При этом температура корпуса шпинделя по показаниям инфракрасного термометра имела температуру в сопоставимом диапазоне: от 60 до 75С. Этого хватало впритык, но в ближайшие пару недель виднелся довольно большой заказ на обработку и мы приняли решение сделать охлаждение с запасом.

У нас в закромах оставалась кое-какая водопроводная мелочь и пара красивых биметаллических термометров от одного из прошлых проектов, которые хотелось уже куда-то приобщить. Также у нас довольно дорогая электроэнергия и совсем дешевая холодная вода, поэтому водопроводную мелочь мы решили пустить на организацию второго контура, который бы остужал тосол.

Справа от станка у нас висит щит с электрикой: частотный преобразователь, блоки питания, дампер и прочее. Все смонтировано на листе оргстекла, вырезанного лазером, и мы не стали отходить от заданной стилистики.

DIY система охлаждения для ЧПУ фрезера - 3

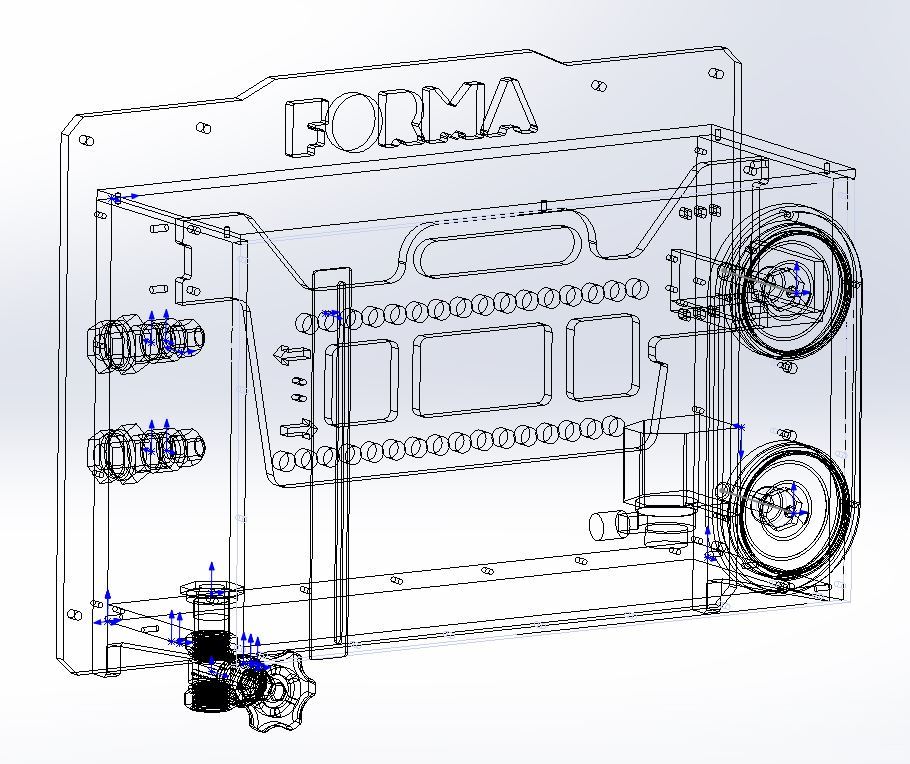

После пары часов моделинга получилась вот такая схема:

DIY система охлаждения для ЧПУ фрезера - 4

  • На левой стенке располагаются две «американки» на 1/2" для подключения проточной воды. К ним присоединены переходники с цангой на силиконовую трубку 10мм, которая спиралью продевается в отверстия кассеты (та, что с ручкой).
  • По силиконовой трубке будет течь проточная холодная вода и через стенку трубки остужать тосол. Не супер эффективно, но в нашем случае вполне достаточно.
  • Вся конструкция подвешивается к стене, поэтому в дно бака вмонтирован кран на 1/2" для слива на случай, если потребуется все снять для обслуживания или просто перевесить.
  • Биметаллические термометры справа тоже имеют резьбу 1/2" и закреплены контр-гайкой через силиконовую прокладку. На гильзу верхнего термометра будет литься теплый хладагент, и термометр будет показывать его температуру на входе. Гильза нижнего термометра расположена рядом с входным отверстием погружного насоса и показывает температуру выходящего потока.

Суммарно получилось 12 деталей различной толщины: боковые детали и дно решено было сделать из листа толщиной 10мм чтобы было удобнее сверлиться и нарезать резьбу, а заднюю стенку и лицевую панель — 6мм. Мы подготовили контуры для раскройки в DXF, составили спецификацию и отправили нашим друзьям на лазерную резку. На следующий день получили детали и примерно половину дня потратили на сверление граней, нарезание резьбы и снятие фасок.

Затем провели пробную сборку:

DIY система охлаждения для ЧПУ фрезера - 5

Все отлично собралось, и на следующий день мы поехали забирать погружной насос из пункта выдачи интернет-заказов. Выбран был насос для фонтанов ЗУБР ЗНФЧ-20-1.6. Довольно компактный и с характеристиками как раз под нашу задачу.

Пришло время финальной сборки. Все стыки проклеили, винты затянули и оставили сушиться. Видео сборки можно посмотреть вот здесь:

Все просушилось, и мы успешно установили агрегат. Теперь это выглядит вот так:

DIY система охлаждения для ЧПУ фрезера - 6

Итого, потребовалось:

  • 12 деталей из оргстекла
  • 2 фитинга «американка» на 1/2"
  • 2 биметаллических термометра
  • 1 кран на 1/2"
  • 5 силиконовых прокладок на 1/2"
  • россыпь крепежа М4х0,5
  • тюбик силиконового герметика
  • 4 метра силиконовой трубки 10мм
  • погружной насос ЗУБР ЗНФЧ-20-1.6

Общая стоимость: около 6 тыс.руб.

Всю документацию, включая модель и развертки в DXF для лазерной резки мы собрали в архив и разместили вот здесь:

Документ в группе FORMA в VK
Архив на Depositfiles

А еще мы открыли канал в Telegram для вопросов по сборке и предложений по модернизации.

Автор: Forma
