Помимо калькуляторов с Бейсиком и электронных записных книжек, японские компании выпускали в похожем форм-факторе довольно необычные устройства. Одно из них показано на КДПВ уже после ремонта.
Интересная особенность устройства — способ различения буквы О и цифры 0. Обычно нуль либо перечёркнут, либо внутри него проведена вертикальная линия. Здесь же буква О представляет собой перевёрнутую букву Q. Как на экране, так и на бумаге.

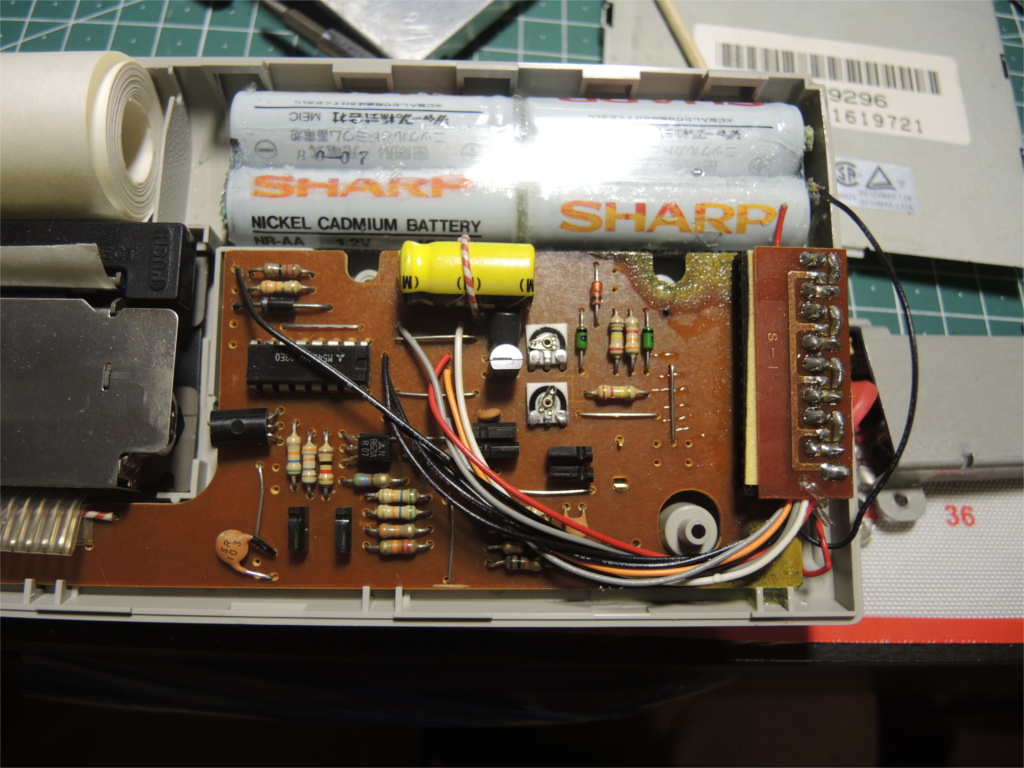

Первое, что обнаружил автор сразу после вскрытия корпуса: аккумуляторы не просто протекли, а протекали капитально. Неудивительно, что устройство продали ему как неисправное.

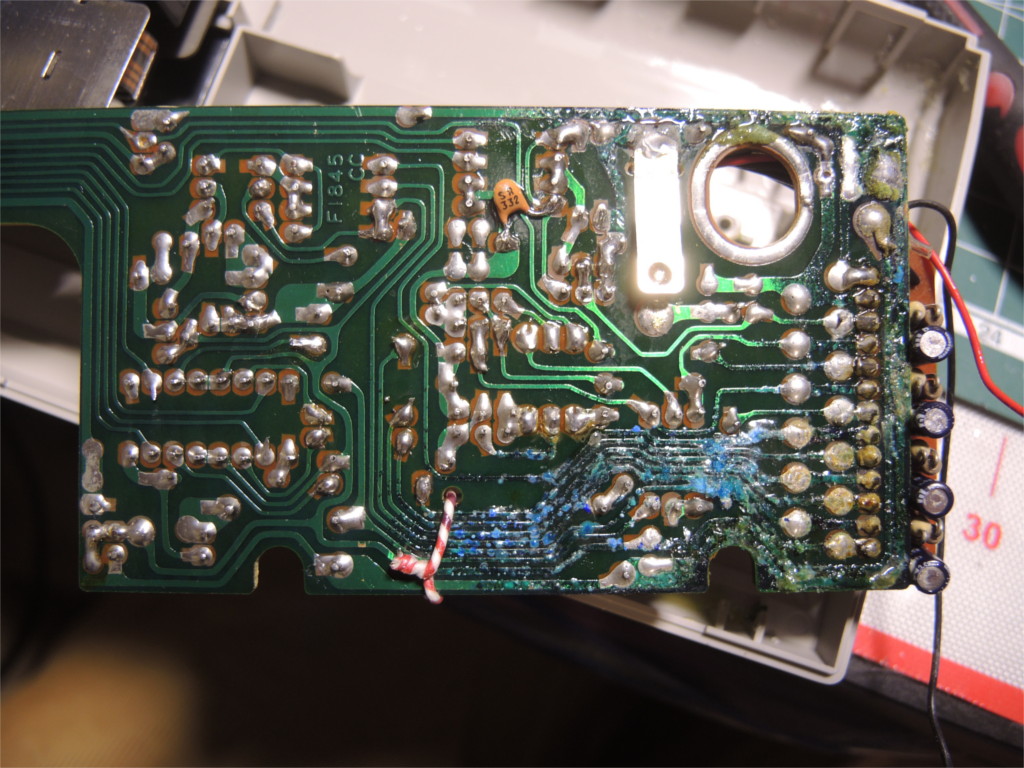

А на обратной стороне платы электролит «скушал» печатные проводники на трети площади.

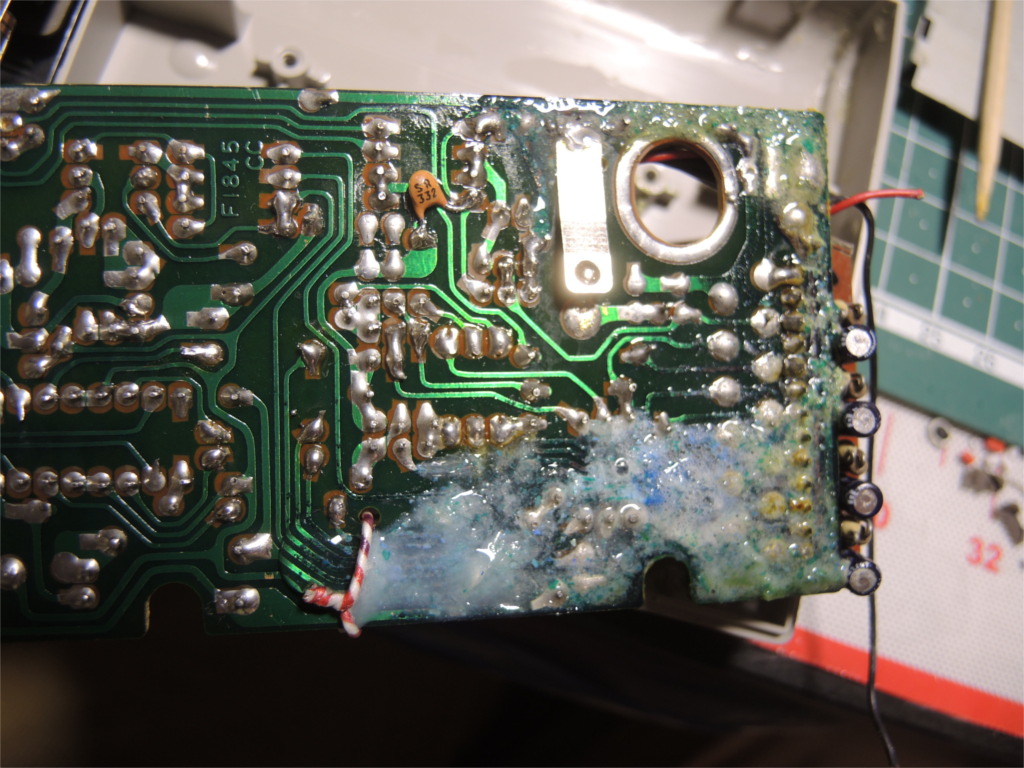

Нейтрализация щёлочи щавелевой кислотой.

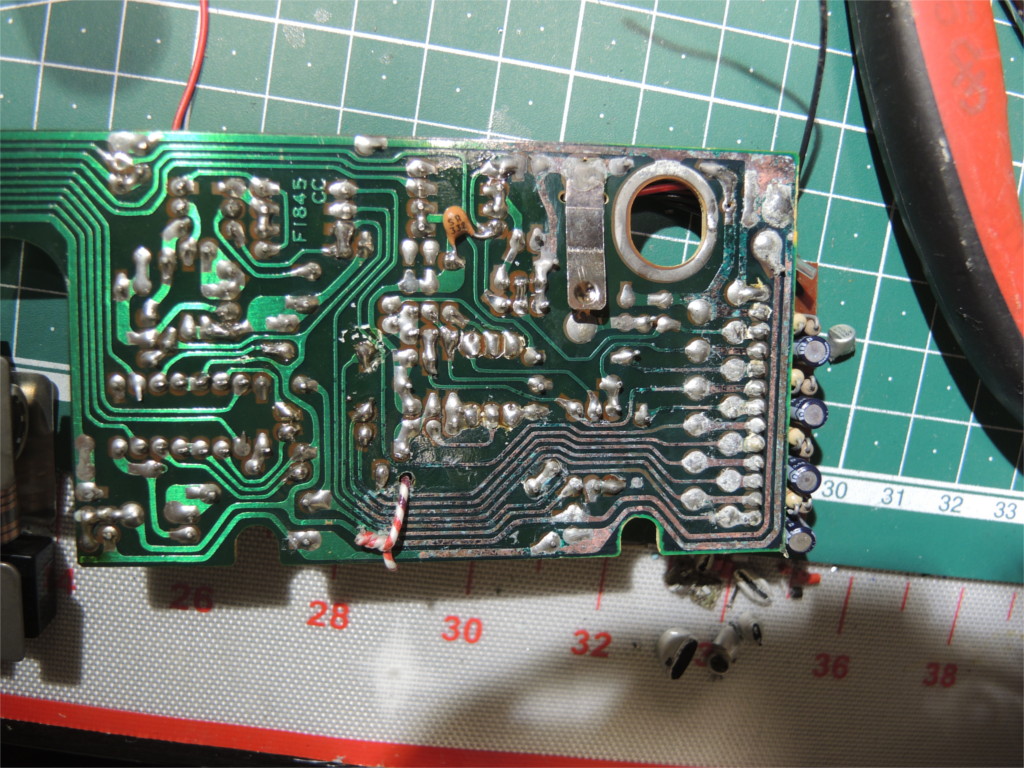

После протирки насухо и очистки изопропиловым спиртом. Справа впаян шлейф, идущий к процессорной плате. У большинства печатных проводников, подключённых к шлейфу, проводимость отсутствует. В других местах тоже нашлись такие проводники. Некоторые из обрывов вообще определяются визуально: медь исчезла, проглядывается основа платы.

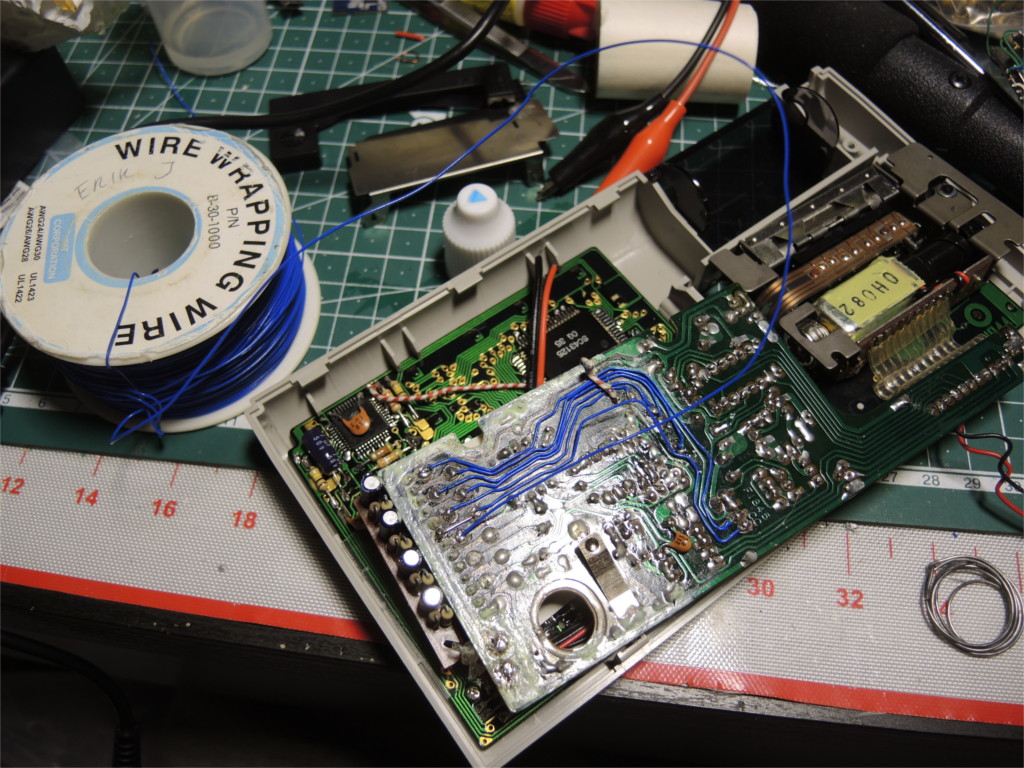

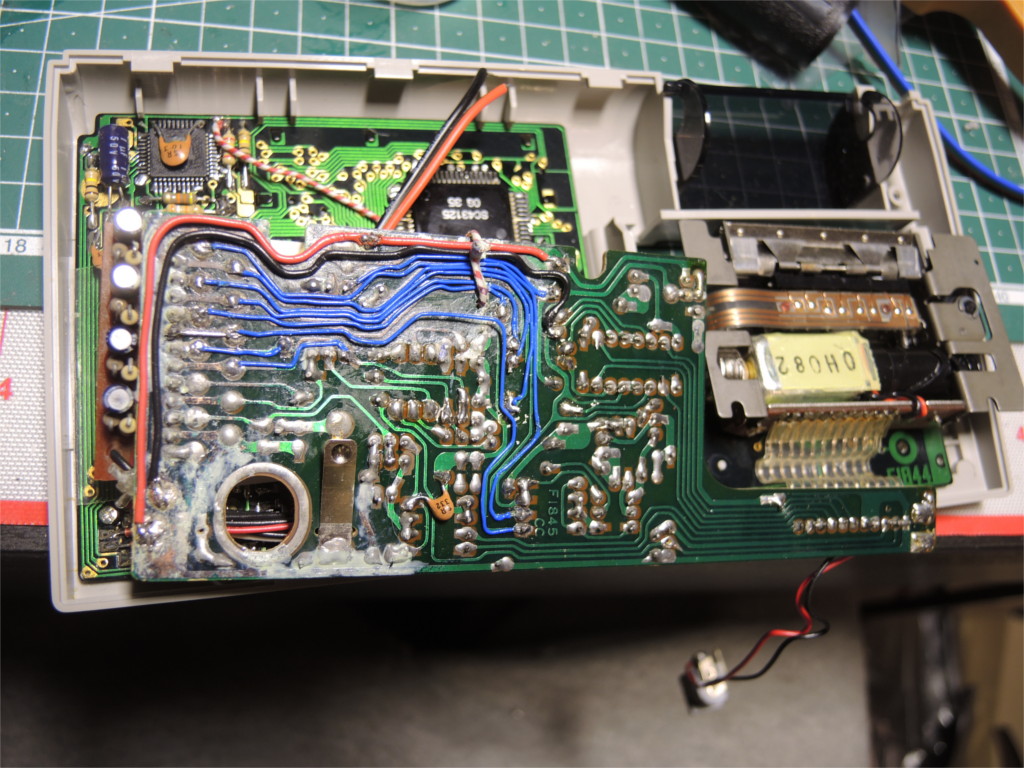

Но у большинства проводников место обрыва не видно, оказалось проще продублировать их все проводами.
Готово. Автор одолжил у жены лак для ногтей и покрыл им провода.

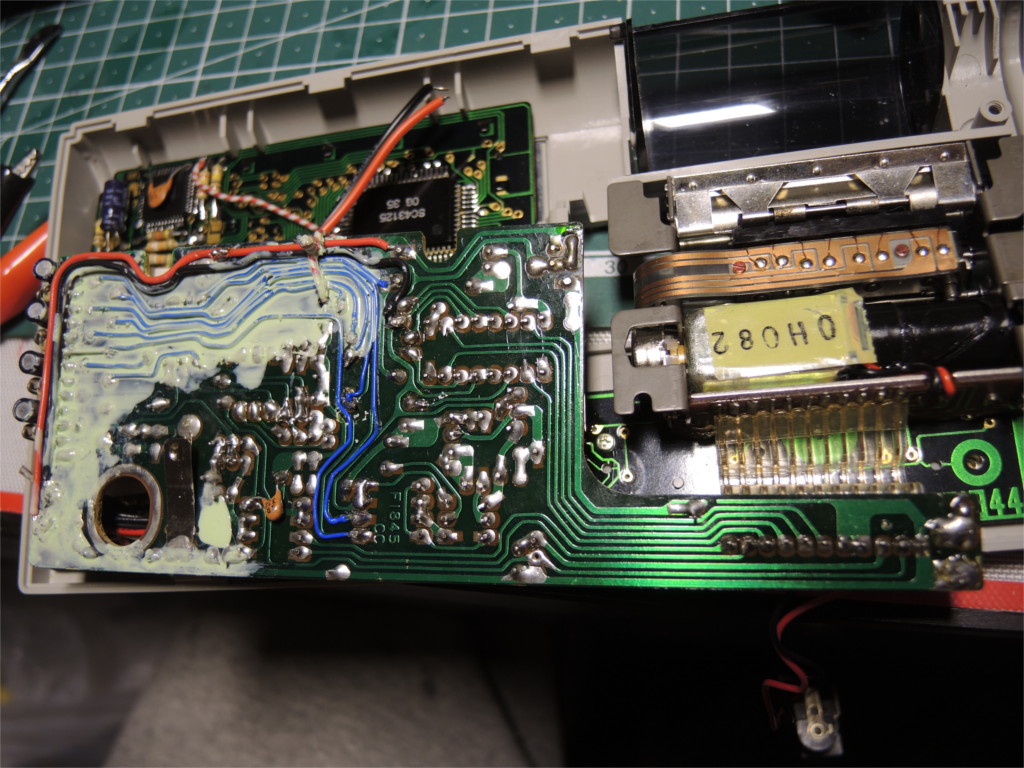

Больше лака.

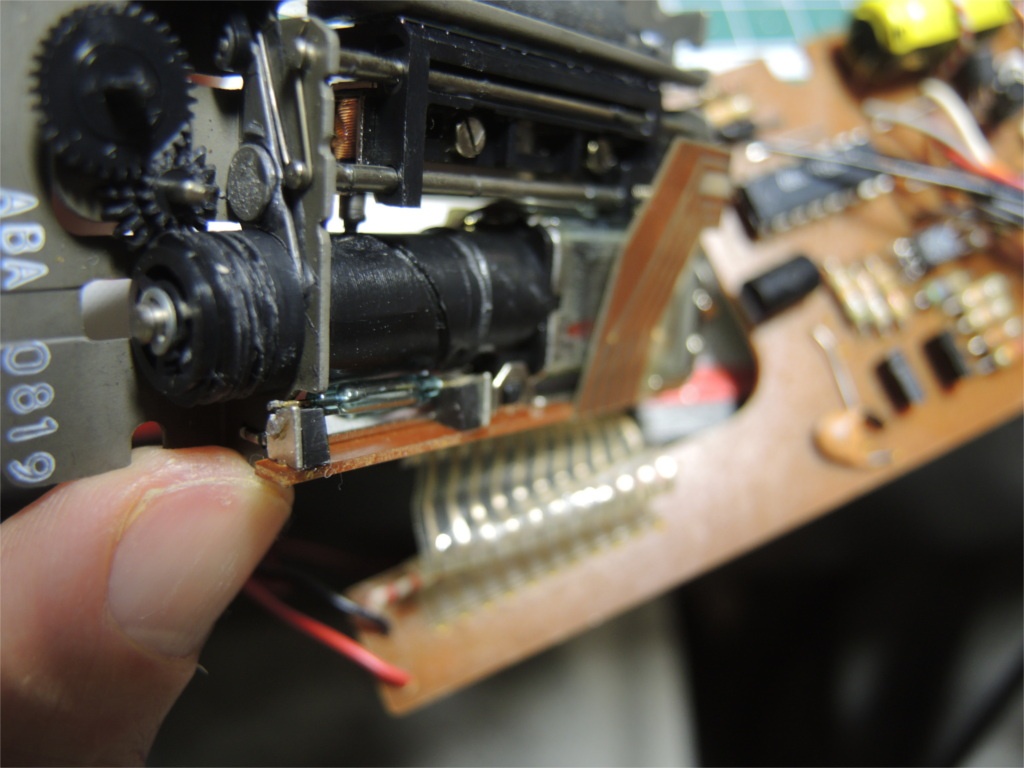

Холодная пайка одного из выводов геркона. Барабан со спиральной дорожкой перемещает печатающую головку. Магнит на барабане проходит мимо геркона, когда головка находится в середине.

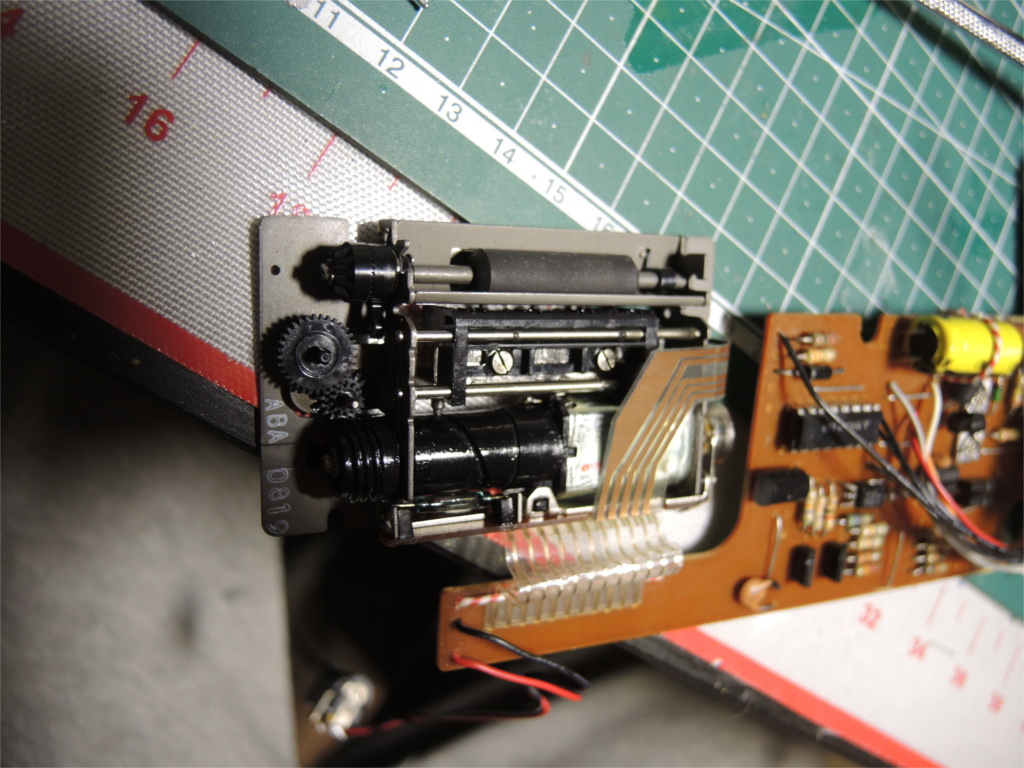

А головка не одна. Их четыре. Из 16-символьной строки каждая из них печатает по 4 символа. Расстояние, на которое перемещается весь этот тандем в квадрате, уменьшается вчетверо, а скорость печати возрастает во столько же раз.
Посмотрите, как резво всё заработало:
Лента в картридже, конечно, за 38 лет высохла сильно. Но…
Переводчик решил узнать характеристики устройства и нашёл ещё одну статью. Оказалось, необходимые картриджи Epson ERC-05B до сих пор много где имеются в продаже — Яндекс подтвердит. Интересно, для каких современных устройств их покупают? Не было бы спроса — их никто бы не продавал.
Устройство работает в трёх режимах. Режим пишущей машинки позволяет набрать 48-символьную строку, отредактировать её, а затем отправить на печать в виде трёх 16-символьных строк. Так можно печатать длинные тексты, поскольку при вводе новой 48-символьной строки она заменяет в ОЗУ старую. В режиме хранения заметок устройство EL-7000 даёт возможность сохранить 8 строк по 15 символов в каждой, а EL-7001 — 40 строк по 17 символов. Любую заметку можно прочитать, отредактировать и напечатать. Где печатается семнадцатый символ, если в строке их помещается 16 — не сказано. Наконец, в третьем режиме устройство работает как калькулятор с печатью или без.
Автор: tormozedison
