Печатная плата заменяет два линейных двигателя

в 6:22, , рубрики: DIY, diy или сделай сам, Лайфхаки для гиков, линейный двигатель, магнит, печатная катушка, печатная плата, Производство и разработка электроники

Печатная плата заменяет два линейных двигателя - 1

Предлагаемая разработка показывает, насколько безграничны возможности двух довольно старых изобретений — печатной катушки и линейного двигателя. Одна плата заменяет сразу два таких двигателя. Положите на неё магнит, и он будет перемещаться в двумерном пространстве. Положите несколько — они будут перемещаться синхронно. Новая электроника не требуется, подойдут обычные драйвера шаговых двигателей.

Что требуется для повторения конструкции:

— плата (100х100х0,6 мм, файлы здесь)
— четере магнита из неодимового сплава N52 диаметром в 2 мм, соединённые между собой так, как показано на КДПВ
— два драйвера четырёхвыводных шаговых двигателей
— больше ничего (спорное утверждение, как ни крути, а «каша из топора» в конечном итоге получится обязательно)

Обратная связь возможна при помощи камеры или датчиков Холла под платой. В подвижную часть можно поместить RFID/NFC и обмениваться с ней данными с неподвижной части. Можно заставить несколько магнитов перемещаться параллельно друг другу, а можно поделить плату на участки с разными наборами печатных катушек, чтобы заставить несколько магнитов перемещаться независимо друг от друга.

Существующий вариант 0,6-миллиметровой платы получился довольно толстым, поэтому катушки верхнего слоя воздействуют на магнит слабее, чем катушки нижнего слоя. То есть, по «иксу» и по «игреку» такая плата будет толкать магнит с различными усилиями. Автор планирует исправить это, сделав плату гибкой — она значительно тоньше.

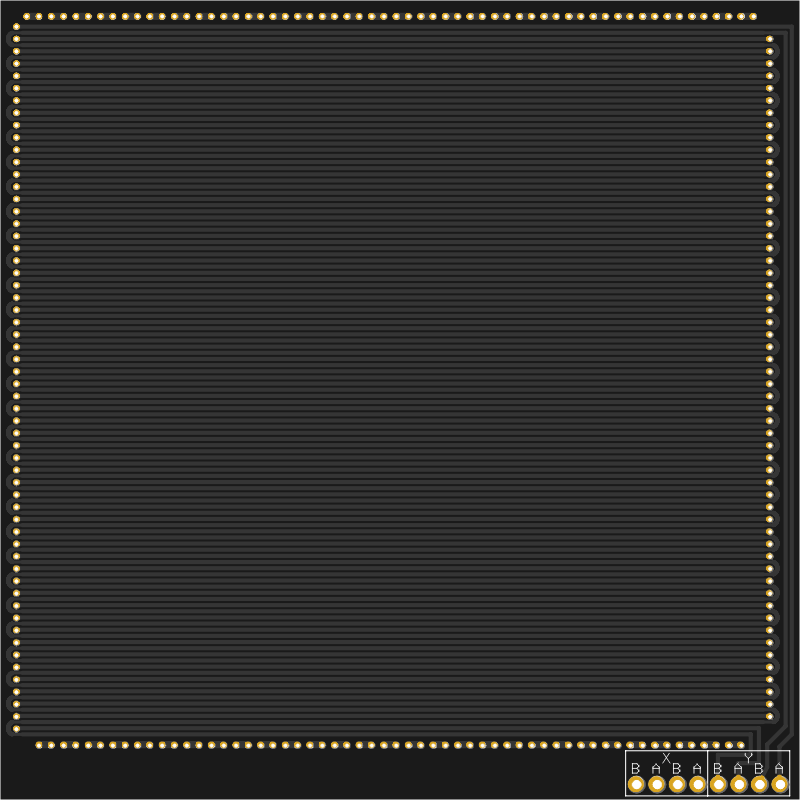

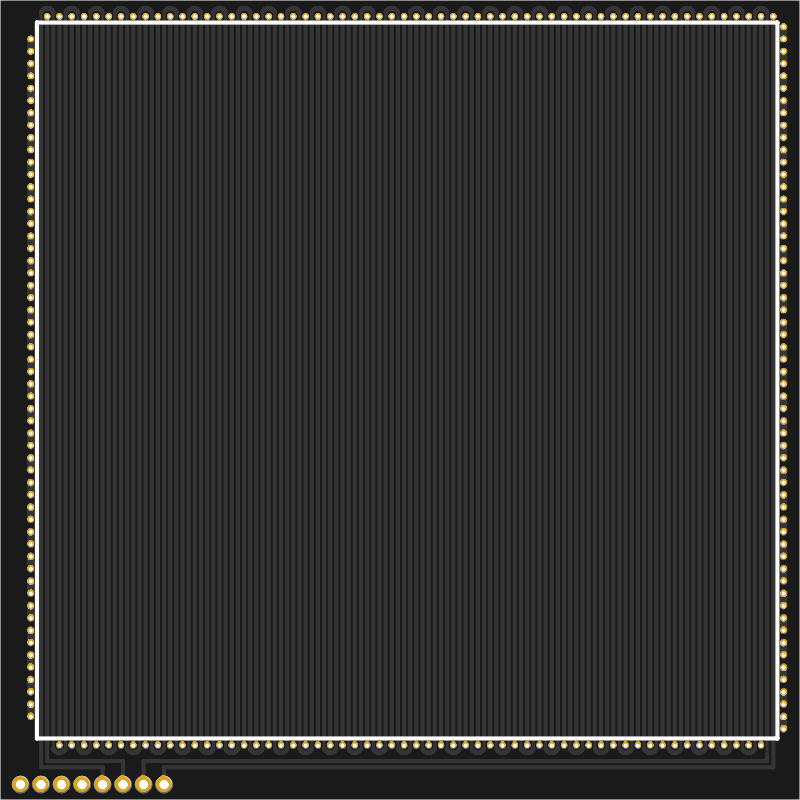

Посмотрите на плату с двух сторон, насколько она проста:

Печатная плата заменяет два линейных двигателя - 2

Печатная плата заменяет два линейных двигателя - 3

Проводники на одной стороне перпендикулярны проводникам на другой. Восемь выводов, по четыре на драйвер. И всё.

Опытный односторонний вариант платы, перемещает магниты в одномерном пространстве:

Ещё один опытный вариант с другой конфигурацией печатных катушек, уже двумерный:

А ещё есть плата с катушками для перемещения магнитов по окружности:

Автор: Tormoz Edison
