Пять вещей, которые можно распечатать на 3D-принтере. Часть №3: первая книга, напечатанная на 3D-принтере?

в 17:07, , рубрики: 3D-печать, 3d-принтер, DIY, diy или сделай сам, Блог компании ПРОСТАЯ НАУКА, гаджеты, Научно-популярное, простая наука, сделай сам, метки:

Продолжаем наш цикл публикаций, в котором обладатели 3D-принтеров рассказывают и показывают, что интересного можно напечатать на этих гаджетах. Сегодня мы, так сказать, будем заново изобретать печатный станок и фотографию. Конечно, на лавры Гутенберга и Ньепса мы не претендуем, зато вполне можем напечатать на принтере знаменитую Джоконду или нашу замечательную книгу для детей "Простая наука". Осталось только добавить, что автором данного пособия является школьник из Волгограда Михаил Козенко, который по чертежам из Интернета создал свой 3D-принтер «Волгобот».

Пять вещей, которые можно распечатать на 3D-принтере. Часть №3: первая книга, напечатанная на 3D-принтере? - 1

Имя и фамилия автора проекта: Михаил Козенко
Название модели принтера: ВолгоБот (собственная сборка)
Программное обеспечение: Lithophanes
Стоимость принтера: 33 тысячи рублей
Приблизительный вес: 8 кг
Приблизительные размеры: 480х520х480
Основные плюсы принтера по мнению автора:

  • принтер очень гибок и удобен в использовании.
  • несмотря на то, что его сборка обошлась всего в 33 тысячи рублей, он способен выдавать качество печати, как у более дорогих принтеров.

Основные минусы:

  • принтер самодельный, и некоторые моменты ещё не додуманы, поэтому приходится его переделывать.

Количество потраченного времени на печать: 5 часов
Количество потраченного материала: 20 грамм
Финансовые расходы на материал: 30 рублей

Михаил Козенко – это школьник из Волгограда, о которым мы уже писали. Он прославился тем, что собрал (именно что собрал, а не придумал) собственный 3D-принтер, постепенно совершенствуя каждую деталь механизма. Сегодня за него в прямом смысле борются несколько ведущих технических вузов России, приглашают на свои конференции как эксперта. Его жизнь круто переменилась всего-то за несколько месяцев. И всё это я расписываю с одной целью: у всех нас есть одинаковый шанс на успех, и единственное, что может помешать – это мы сами.
На своем 3D-принтере Миша печатает не только брелоки и сувениры для одноклассников, но и более полезные вещи. Например, репродукции картин, фотографии и даже книги. Например, «Простая наука» — одна из первых в России книг, напечатанная на 3D-принтере.

Обычно 3D-принтеры, работающие по технологии FDM (Fused Deposition Modeling, метод послойного наплавления), позволяют печатать монохромные модели. Но на них можно создавать и настоящие фотографии/картины или даже обложки книг! Для этого необходимо подготовить специальную 3D-модель (сделать это можно во многих 3D-редакторах). Например, для тех людей, кто не имеет специальных навыков работы с такими программами, существует бесплатная и довольно удобная Lithophanes. У неё простой интерфейс, поэтому освоение не займет более 5-10 минут. Программа создаёт STL-файл, который затем нужно всего лишь распечатать.

Не так давно я нашёл на thingiverse.com и распечатал на своём 3D-принтере чёрно-белое изображение Джоконды. Много знакомых попросило сделать им что-то подобное, но с их изображениями. Чаще всего – рисунками, картинами и, конечно, фотографиями.

Пять вещей, которые можно распечатать на 3D-принтере. Часть №3: первая книга, напечатанная на 3D-принтере? - 2

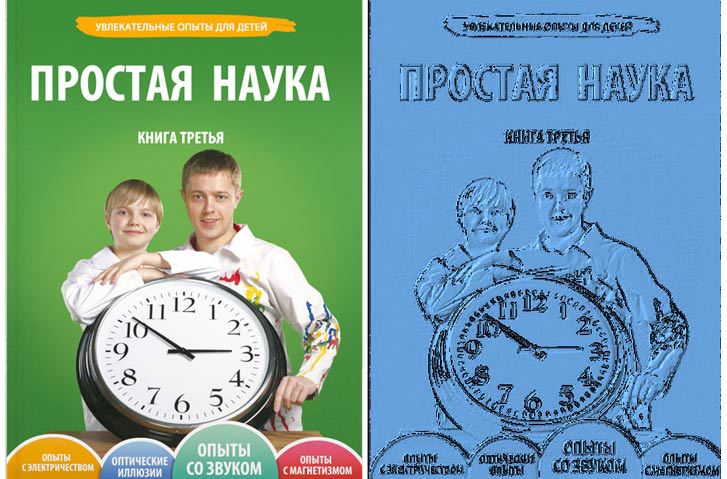

Поэтому пришлось учиться делать такие модели. В качестве подопытного кролика выступила книга «Простая наука», если точнее – то третий том серии! Сравним «оригинал» с 3D-макетом, готовым к печати:

Пять вещей, которые можно распечатать на 3D-принтере. Часть №3: первая книга, напечатанная на 3D-принтере? - 3

Метод прост как и все гениальное. В Интернете можно легко найти и скачать программу Lithophanes, мне досталась англо-испанская версия.
Вот, как выглядит интерфейс программы:

Пять вещей, которые можно распечатать на 3D-принтере. Часть №3: первая книга, напечатанная на 3D-принтере? - 4

Пять вещей, которые можно распечатать на 3D-принтере. Часть №3: первая книга, напечатанная на 3D-принтере? - 5

Пять вещей, которые можно распечатать на 3D-принтере. Часть №3: первая книга, напечатанная на 3D-принтере? - 6

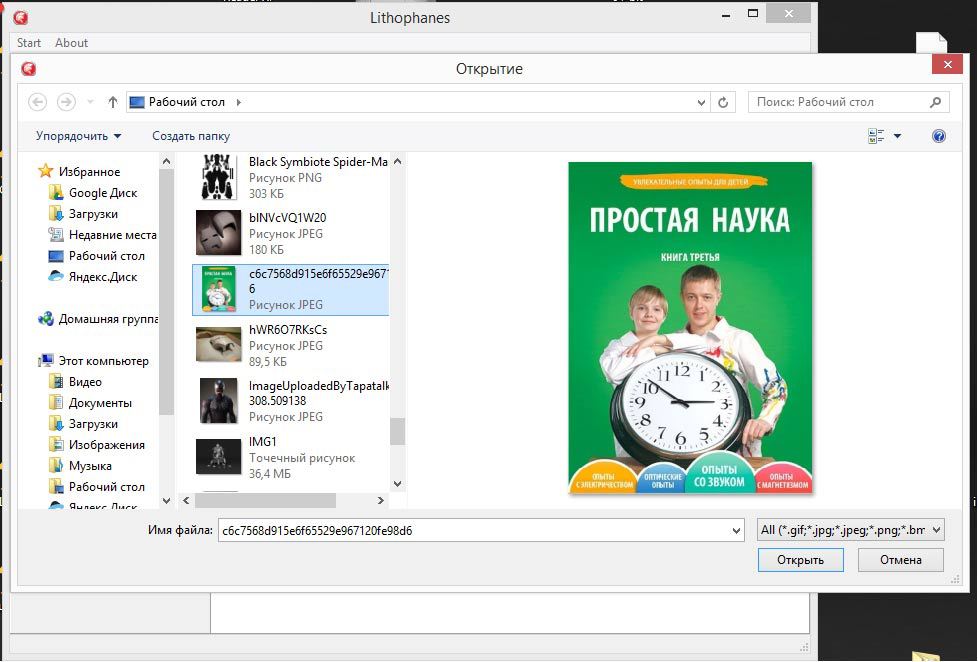

Дальше все еще проще: выбираем нужное изображение и открываем его в программе:

Пять вещей, которые можно распечатать на 3D-принтере. Часть №3: первая книга, напечатанная на 3D-принтере? - 7

Пять вещей, которые можно распечатать на 3D-принтере. Часть №3: первая книга, напечатанная на 3D-принтере? - 8

У нас даже есть возможность выбрать “пропорцию” нашей финальной картинки:

Пять вещей, которые можно распечатать на 3D-принтере. Часть №3: первая книга, напечатанная на 3D-принтере? - 9

После манипуляций мы создаем негатив этой картинки (напоминаю: принтер у нас печатает одним цветом). После чего переходим в режим 3D.

Пять вещей, которые можно распечатать на 3D-принтере. Часть №3: первая книга, напечатанная на 3D-принтере? - 10

Сгенерированный файл должен выглядеть примерно так, как показано ниже. Не забываем про размер и слои и сохраняем файл в формате .STL.

Пять вещей, которые можно распечатать на 3D-принтере. Часть №3: первая книга, напечатанная на 3D-принтере? - 11

Я прогнал получившейся файл через NetFabb, исправил ошибку с рамкой нашей литографии и отправил в печать! Ничего проще и придумать нельзя! А результат будет радовать и греть – особенно тех, у кого дома нет 3D-принтера и для кого эта технология является чем-то далеким. Короче, для моих одноклассников подобный сувенир – самое оно. +10 к популярности и +20 к вниманию со стороны одноклассниц.

Примерно такой же принцип создания модели применяется в литографии по дереву, но там используют ЧПУ-станки, что гораздо серьезнее наших домашних «зверьков».

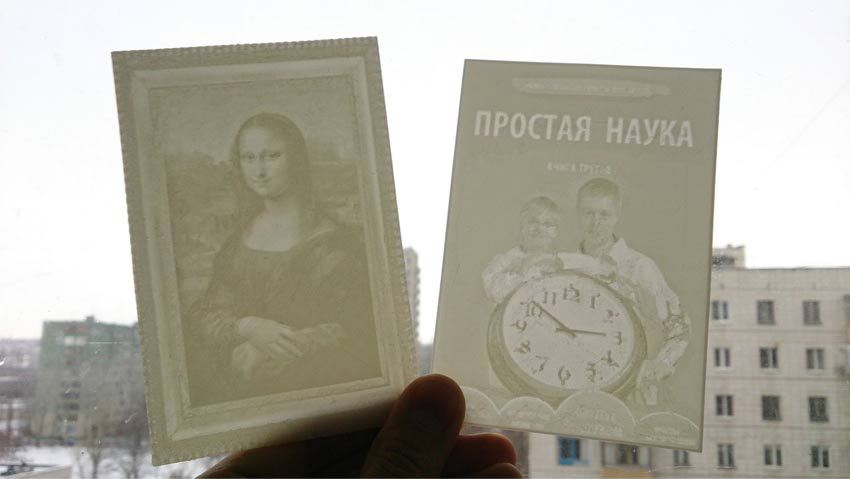

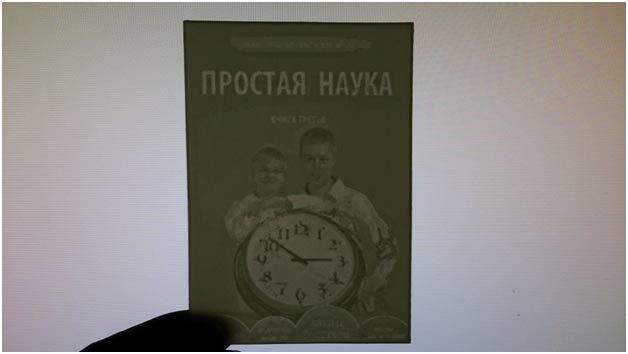

Получается вот такая пластинка с бесформенным рельефом, на просвет она напоминает черно-белую фотографию.

Пять вещей, которые можно распечатать на 3D-принтере. Часть №3: первая книга, напечатанная на 3D-принтере? - 12

Рядом на фотографии — напечатанная и оригинальная книга. В целях экономии материала масштаб уменьшили. Получилось уложиться в 20 грамм, что в «переводе» на деньги, означает 30 рублей.

Пять вещей, которые можно распечатать на 3D-принтере. Часть №3: первая книга, напечатанная на 3D-принтере? - 13
