Привет! Сборка хорошей электрогитары из разрозненных компонентов от разных производителей, особенно если это дешёвые безымянные комплектующие из Поднебесной, требует некоторых знаний, которыми я с вами сейчас поделюсь.
А что касается некрасивого белёсого пятна на деке, то оно вызвано деятельностью насекомых при жизни дерева, практически неустранимо, и будет закрыто декупажем. Не все деревяшки годятся для прозрачной отделки, и к этому тоже надо быть готовыми.
Входной контроль качества

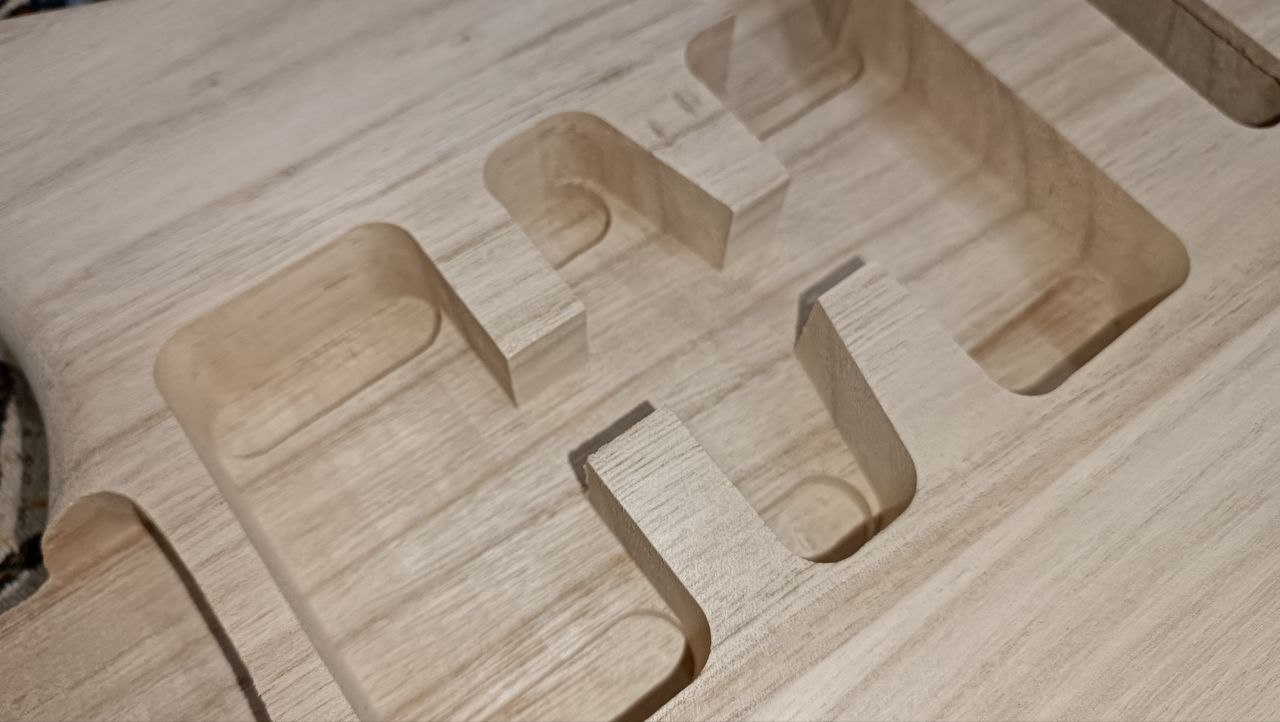

В предыдущей статье мы с котиком всесторонне рассмотрели и обнюхали китайскую гитарную деку из ультралёгкой павловнии.
Лично меня в ней порадовало всё, и в особенности толстая стенка между карманом для пятки грифа и полостью под нековый звукосниматель.
Для сравнения, коллеге с этим не так повезло.
Заказ дешёвых компонентов из Поднебесной представляет собой захватывающую лотерею. Однако в отличие от бесповоротно неисправных высокотехнологичных микросхем и разбитых жидкокристаллических экранов, электрогитарные деки из натурального дерева вполне ремонтопригодны.
Посредством клея ПВА, одноразового шприца для его нагнетания и пары струбцин трещину в древесине можно устранить так, как будто её и не было. Прочность нисколько не пострадает.
Вероятность получить бракованную деку снижается, если заказывать не экстремально облегчённый вариант с универсальной фрезеровкой под любой комплект звукоснимателей, как сделал коллега, а сбалансированный, как у меня.
Сегодня многие гитаристы готовы переплачивать за винтажные японские инструменты, склеенные из обрезков и фанерок. Тем временем китайские станки с числовым программным управлением стали прецизионными, что проявляется даже на самых дешёвых изделиях.
Плоскость кармана деки отшлифована просто идеально, и она обеспечит прекрасное прилегание пятки грифа.
Место крепления машинки тремоло у моей деки также более «мясистое», чем у экземпляра из предыдущего проекта.
Наверное, оно вполне выдержит даже модерновый двухопорный механизм.
Однако я не хочу рисковать, и вообще не пользуюсь тремоло, поэтому буду устанавливать винтажную машинку на шести шурупах, которую сразу же заблокирую путём затягивания пружин.
Вы спросите, почему именно машинку, а не фиксированный бридж?
Дело в том, что установка последнего потребовала бы заполнения полости в древесине.
Заниматься этим неблагодарным делом и утяжелять инструмент у меня нет никакого желания. Дека приспособлена для установки стратовской машинки, её я и поставлю. Тем более, что она обеспечивает аутентичный внешний вид.
Какие бывают кобылки
Как бы то ни было, монтаж заднего порожка любого типа требует точного позиционирования, чтобы соблюсти верное направление струн и их мензуру — рабочую длину. Иначе электрогитара не будет строить.
А ещё, одна из крайних струн — первая или шестая — может оказаться чересчур близко к краю накладки грифа или даже выходить за её пределы. Тогда эту струну будет неудобно прижимать на ладах, либо вообще не получится.
Конечно же, существуют и подвижные кобылки наподобие той, что мы рассматривали на советской полистироловой электрогитаре «Мария-Ритм».
Однако такие конструкции, унаследованные от скрипок, виолончелей и контрабасов, стали применяться в акустических джазовых гитарах, когда на последние в погоне за громкостью начали устанавливать толстенные стальные струны. Дека не выдерживала их натяжения, поэтому струнозацеп перенесли на обечайку, а мостик сделали передвижным.
Для цельнокорпусных электрогитар незакреплённые бриджи не подходят от слова совсем. Возглавлявший коллектив разработчиков фабрики Jolana великий чешский лютиер Йозеф Ружичка в своё время пытался это оспорить, однако понял свою ошибку и всё-таки перешёл на использование фиксированных кобылок.
В общем, перед установкой машинки необходимо закрепить гриф, на который теперь самое время обратить пристальное внимание.
Пиратское перо
На первый взгляд, заказанный мною гриф полностью идентичен соответствующей детали из предыдущего проекта и отличается только оттенками лакокрасочного покрытия.
Однако внимательное изучение показало, что это не совсем так.
И там, и здесь перо грифа аутентичной фендеровской формы. Это, конечно, пиратство, но выглядит красиво.
Для сравнения, грифы в электрогитарных конструкторах Harley-Benton поставляются недооформленными в части головы.
Энтузиастам, собирающим такие наборы от немецкого интернет-гипермаркета Thomann, приходится выпиливать желаемую форму с использованием тех инструментов, что имеются в наличии. Зато в деревянных деталях конструкторов намечены все необходимые отверстия, так что можно сразу приступать к оформлению, не задумываясь о подгонке и позиционировании деталей.
Верхний порожек изготовлен из дешёвого белого пластика, что лично меня нисколько не смущает.
Когда-то мне нравилось устанавливать TUSQ XL от канадской компании Graph Tech, однако порожки из высокотехнологичного композита, пропитанного вечной смазкой, полностью проявляют свои продвинутые характеристики только в контексте активного пользования машинкой тремоло.
Колодец для доступа к гайке регулировки натяжения анкерного стержня, позволяющей настраивать желаемый прогиб грифа и компенсировать влияние климатических изменений на древесину инструмента, не отягощён излишними украшательствами в виде пробок из дерева или пластика тёмного цвета, характерными для Скваеров, Фендеров и разных подделок.
Сама гайка предназначена для использования стандартного четырёхмиллиметрового имбусового ключа, которым комплектуется подавляющее большинство дешёвых китайских электрогитар.
Гитаристы-любители всегда теряют этот ключ, но его можно без проблем купить в любом строительном магазине.
Инновационные материалы
Накладка грифа изготовлена из тёмного техновуда. Таким словом в спецификациях музыкальных инструментов принято обозначать модифицированную древесину.
Определить её происхождение бывает затруднительно. Это может быть клён, термообработанный или просто подкрашенный морилкой, либо прессованный бамбук. Последний встречается чаще, поскольку более дёшев, и это не единственное его преимущество.
Бамбуковый техновуд характеризуется высокой износостойкостью, маслостойкостью и влагостойкостью, что делает его прекрасным материалом для разделочных досок, посуды и подставок для неё.
Ещё более прочной разновидностью техновуда является HPL-композит, представляющий собой ламинат высокого давления. Такой материал, замеченный в конструкции стратокастеров Rockdale Stars, используется даже при внешней отделке фасадов зданий, в кухонных столешницах и мебели для влажных помещений.
Отличить HPL-композит от бамбуковых и кленовых техновудов можно по текстуре волокон: у первого она очень мелкая, тогда как у вторых — просто мелкая.
Ламинат высокого давления ощущается «дороже» и напоминает чёрное дерево эбони, однако выгодно отличается от последнего не только высокой ценой, но и отсутствием склонности к растрескиванию при пересыхании.
Другие особенности грифа
Лады имеют модерновый двенадцатидюймовый радиус, установлены без дефектов и прекрасно закатаны. Торцы не «кусаются», но я всё равно буду их закруглять, чтобы избежать острых краёв в будущем.
Маркеры ладов имеют форму кружочков, выполнены из белого перлоидного пластика и установлены весьма аккуратно, не выступая над поверхностью накладки и не проваливаясь под неё. Боковые маркеры также присутствуют.
Всего ладов 22, что характерно для модерновых стратокастеров.
Чтобы на накладке хватило место под двадцать второй лад, она сделана выступающей за край грифа по длине.
Это нередко мешает снимать пикгард без демонтажа грифа и отличает модернизированный вариант стратокастера от винтажных спецификаций, которые тоже любят подделывать китайцы.
На дешёвых китайских грифах обычно бывает много пороков древесины, а здесь вместо них всего лишь парочка крошечных тёмных вкраплений там, где когда-то был одинокий и впоследствии заросший жучиный ход.
«Холка бобра», или «полоска скунса» у этого грифа не нарисована, а представляет собой реальную деталь из древесины с иной текстурой.
Она вклеена и зашлифована настолько аккуратно, что практически не чувствуется на ощупь.
Остаётся добавить, что мой новый гриф изготовлен из канадского клёна, древесина которого отличается некоторой мягкостью. Это стало известно в ходе следующих этапов процесса сборки электрогитары.
Тонируем корпус
Был поздний вечер, когда шуметь шуруповёртом уже поздновато, зато самое время обработать деку морилкой, чтобы к утру она успела высохнуть.
Мне хочется повторить свой старый удачный дизайн с жизнерадостными сороками на цветущих веточках, которым была оформлена самоделка из конструктора Harley Benton ST-Style.
Корпус из немецкого набора азиатского производства был очень хорош, хотя и несколько тяжеловат по сравнению с моими предпочтениями.
Применение токсичной древесины под названием «ренгас» заставило изготовителей покрыть деку заполнителем пор, сильно затрудняющим использование морилки. К тому же, естественный оттенок материала довольно тёмный, что ограничивает перечень возможных цветов.
Древесина «адамова дерева», как называют павловнию российские садоводы, или «дерева принцессы», как говорят китайцы, выгодно отличается весьма низкой плотностью при достойной прочности, нетоксична и имеет светлый оттенок, что для моих сегодняшних целей просто идеально.
Итак, берём тонировочную пигментную пасту PUFAMIX 43 «молодая зелень», размешиваем её в матовом акриловом лаке на водной основе и вооружаемся кисточкой.
К счастью, на задней стороне деки, которая не будет покрыта декупажем, следов поражения насекомыми всего два, и один из них будет спрятан под крышкой пружинного механизма машинки тремоло. Передней стороне не так повезло.
Когда жучки повреждают дерево, павловния выделяет ядовитый для них сок, который и образует эти концентрические следы, проявляющиеся при тонировании морилкой.
Затвердевая в жучиных ходах, сок закупоривает их полностью, предотвращая заражение дерева болезнями и его механическое разрушение.
Такое случается со многими деревьями и обуславливает высокую цену на отборные пиломатериалы, декоративные качества которых не испорчены пороками древесины.
Именно поэтому дешёвые электрогитары отделывают укрывистыми лакокрасочными покрытиями. Если их снять, то увиденное может удивить или даже напугать. Например, так выглядит Epiphone Les Paul с привинченным грифом без макияжа.
Кстати, нам тоже пора устанавливать гриф, поскольку перед дальнейшей отделкой целесообразно наметить отверстия для шурупов крепления машинки тремоло и пикгарда.
Подгонка грифа
По ширине пятка грифа подходит к карману деки просто идеально, однако по длине она не доходит до стенки кармана.
Чтобы устранить это несоответствие, потребовалось немного работы ножом и напильником.
В отличие от подавляющего большинства дешёвых электрогитар, здесь отверстия пятки грифа имеют правильный диаметр чуть больше пяти миллиметров.
Приобретённый в комплекте с четырьмя шурупами некплейт не совсем подходит к отверстиям. Точнее, наоборот: пикгарды стандартны, а изготовители деки немного промахнулись с позиционированием отверстий.
К счастью, в моих запасах имелся и другой некплейт, демонтированный с разобранного синглката Terris TLP-039 YW. Когда появится время, надо будет сделать на базе его компонентов хорошую кастомную электрогитару.
Отверстия в некплейте Terris более широкие, что позволит ввернуть шурупы без перекосов.
Кстати, хромовое покрытие детали от Terris отполировано с обеих сторон, тогда как задняя сторона нового китайского некплейта оставлена без такой обработки.
На самом деле, там полировка действительно не нужна. Вполне уместная экономия. Тем не менее, бывает забавно наблюдать, как продукция из Поднебесной меняется с годами в сторону снижения себестоимости.
Зажимаем в патрон шуруповёрта хорошее 5-миллиметровое сверло, не слишком агрессивно вгрызающееся в древесину, и досверливаем отверстия до конца, соблюдая предельную аккуратность. Павловния — очень мягкий материал!
Вставляем гриф до упора, следя за его правильным позиционированием в кармане деки, и отмечаем места отверстий под шурупы.
Далее берём сверло диаметром 3.5 миллиметра и сверлим пятку грифа, внимательно следя за непревышением глубины. Для этого я просто наклеиваю на сверло кусочек изоленты.
Откладываем шуруповёрт в сторону и берём обычную крестообразную отвёртку. Во всяком случае, я закручиваю ответственные шурупы вручную. Большинство лютиеров относятся к своим изделиям не настолько трепетно.
Итак, гриф на месте! Чересчур сильно затягивать шурупы не надо, потому что его вскоре придётся снимать при переходе к этапу художественного оформления деки.
Продолжение следует.
