Уроки по электрическим цепям — линии передачи

в 14:45, , рубрики: Lessons In Electric Circuits, Научно-популярное, Песочница, электричество, Электроника для начинающих, метки: ,

Ещё не начав читать статью, попробуйте подумать над вопросом: побежит ли ток, если подключить к батарейке очень длинный провод(более чем 300 тысяч километров, сверхпроводник), если противоположные концы провода никуда не подключены? Сколько Ампер?

Прочитав эту статью, вы поймёте в чём смысл волнового сопротивления. Из лекций по теории волн я вынес только то, что волновое сопротивление — это сопротивление волнам. Большая часть студентов, кажется, поняла ровно то же самое. То есть ничего.

Эта статья — весьма вольный перевод этой книги: Lessons In Electric Circuits
Статьи по теме: На Хабре: Контакт есть, сигнала нет
Трэш в Википедии: Длинная линия

50-омный кабель?

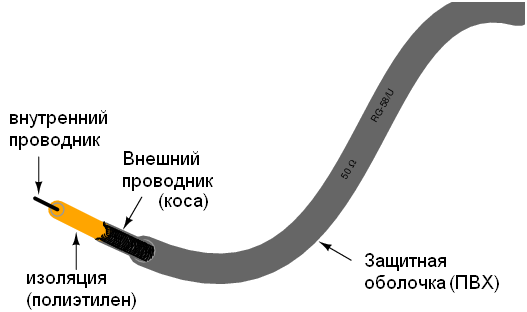

В начале моего увлечения электроникой я часто слышал про волновое сопротивление коаксиального кабеля 50Ω. Коаксиальный кабель – это два провода. Центральный провод, изолятор, оплётка, изолятор. Оплётка полностью закрывает центральный проводник. Такой провод используется для передачи слабых сигналов, а оплётка защищает сигнал от помех.
Уроки по электрическим цепям — линии передачи

Я был озадачен этой надписью – 50 Ω. Как могут два изолированных проводника иметь сопротивление друг с другом 50 Ω? Я измерил сопротивление между проводами и увидел, как и ожидалось, обрыв. Сопротивление кабеля с одной стороны до другой — ноль. Как бы я не подключал омметр, я так и не смог получить сопротивление 50 Ом.

То, что я не понимал в то время – так это как кабель реагирует на импульсы. Конечно, омметр работает с постоянным током, и показывает, что проводники не соединены друг с другом. Тем не менее, кабель, из-за влияния ёмкости и индуктивности, распределённой по всей длине, работает как резистор. И так же, как и в обычном резисторе, ток пропорционален напряжению. То, что мы видим как пара проводников – важный элемент цепи в присутствии высокочастотных сигналов.

В этот статье вы узнаете что такое линия связи. Многие эффекты линий связи не проявляются при работе с постоянным током или на сетевой частоте 50 Гц. Тем не менее, в высокочастотных схемах эти эффекты весьма значительны. Практическое применение линий передач – в радиосвязи, в компьютерных сетях, и в низкочастотных схемах для защиты от перепадов напряжения или ударов молний.

Провода и скорость света

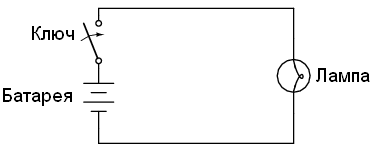

Рассмотрим следующую схему. Цепь замкнута – лампа зажигается. Цепь разомкнута – лампа гаснет. На самом деле лампа зажигается не мгновенно. Ей как минимум надо раскалиться. Но я хочу заострить внимание не на этом. Хотя электроны двигаются очень медленно, они взаимодействуют друг с другом гораздо быстрее – со скоростью света.
Уроки по электрическим цепям — линии передачи

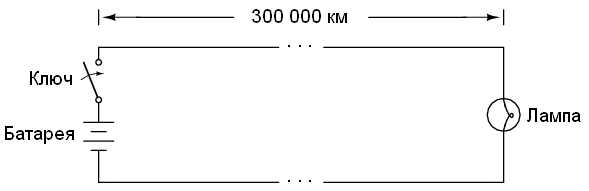

Что произойдёт, если длина проводов будет 300 тысяч км? Так как электроэнергия передаётся с конечной скоростью, очень длинные провода внесут задержку.
Уроки по электрическим цепям — линии передачи
Пренебрегая временем на разогрев лампы, и сопротивлением проводов, лампа зажжётся примерно через 1 секунду после включения выключателя. Несмотря на то, что строительство сверхпроводящих ЛЭП такой длины создаст огромные практические проблемы, теоретически это возможно, поэтому наш мысленный эксперимент реален. Когда переключатель выключается, лампа будет продолжать получать питание ещё 1 секунду.

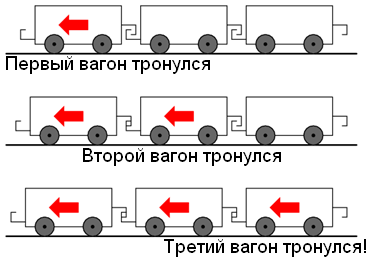

Один из способов представить движение электронов в проводнике – это вагоны поезда. Сами вагоны движутся медленно, только начинают движение, и волна сцеплений передаётся гораздо быстрее.
Уроки по электрическим цепям — линии передачи

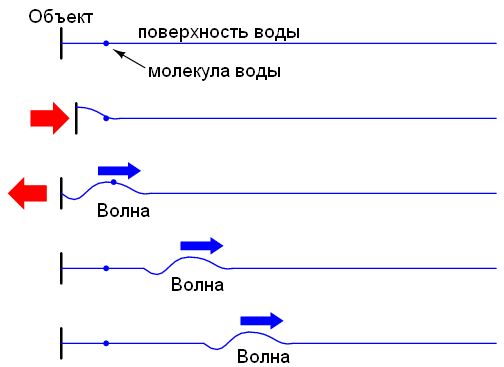

Другая аналогия, возможно более подходящая – волны в воде. Объект начинает движение горизонтально вдоль поверхности. Создастся волна из-за взаимодействия молекул воды. Волна будет перемещаться гораздо быстрее, чем двигаются молекулы воды.
Уроки по электрическим цепям — линии передачи

Электроны взаимодействуют со скоростью света, но движутся гораздо медленнее, подобно молекуле воды на рисунке выше. При очень длинной цепи становится заметна задержка между нажатием на выключатель и включением лампы.

Волновое сопротивление

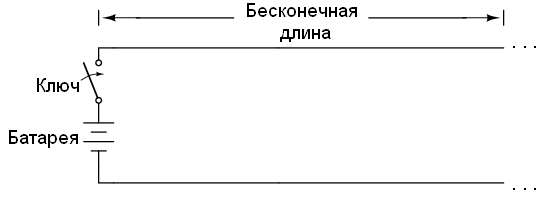

Предположим, у нас есть два параллельных провода бесконечной длины, без лампочки в конце. Потечёт ли ток при замыкании выключателя?
Уроки по электрическим цепям — линии передачи

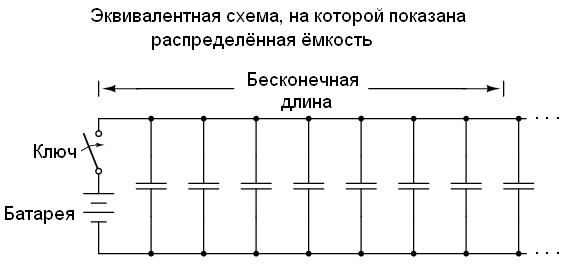

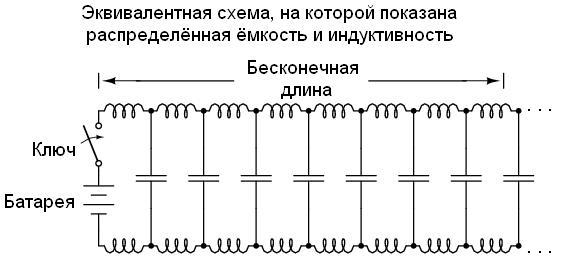

Несмотря на то, что наш провод — сверхпроводник, мы не можем пренебречь ёмкостью между проводами:
Уроки по электрическим цепям — линии передачи

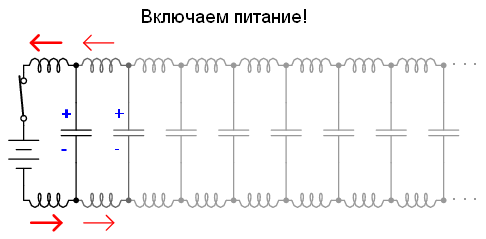

Подключим питание к проводу. Ток заряда конденсатора определяется формулой: I = C(de/dt). Соответственно, мгновенный рост напряжения должен породить бесконечный ток.

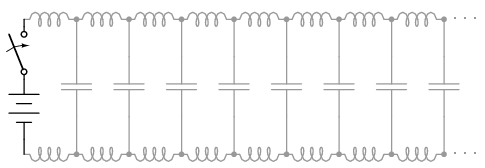

Однако ток не может быть бесконечным, так как вдоль проводов есть индуктивность, ограничивающая рост тока. Падение напряжения в индуктивности подчиняется формуле: E = L(dI/dt). Это падение напряжения ограничивает максимальную величину тока.

Уроки по электрическим цепям — линии передачи
Уроки по электрическим цепям — линии передачи

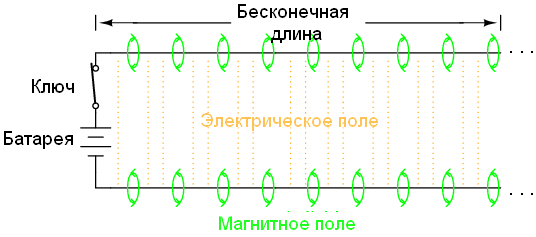

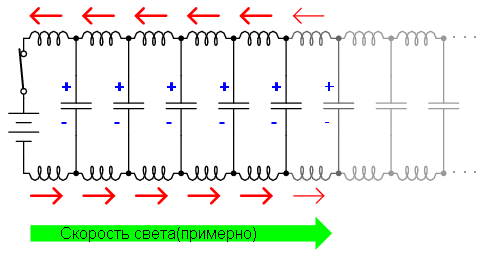

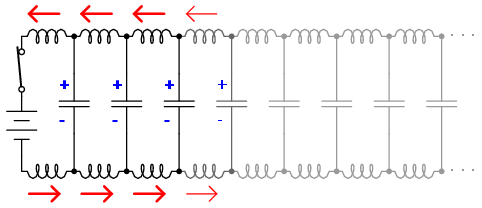

Поскольку электроны взаимодействуют со скоростью света, волна будет распространяться с той же скоростью. Таким образом, нарастание тока в индуктивностях, и процесс зарядки конденсаторов будет выглядеть следующим образом:

Уроки по электрическим цепям — линии передачи
Уроки по электрическим цепям — линии передачи
Уроки по электрическим цепям — линии передачи
Уроки по электрическим цепям — линии передачи

В результате этих взаимодействий, ток через батарею будет ограничен. Так как провода бесконечны, распределённая емкость никогда не зарядится, а индуктивность не даст бесконечно нарастать току. Другими словами, провода будут вести себя как постоянная нагрузка.

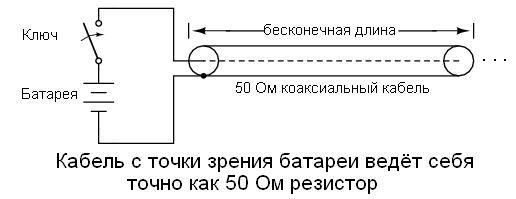

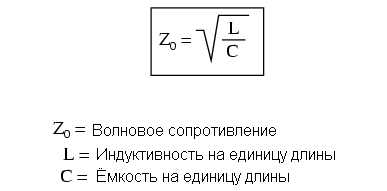

Линия передачи ведёт себя как постоянная нагрузка так же, как и резистор. Для источника питания нет никакой разницы, куда бежит ток: в резистор, или в линию передачи. Импеданс (сопротивление) это линии называют волновым сопротивлением, и оно определяется лишь геометрией проводников. Для параллельных проводов с воздушной изоляцией волновое сопротивление рассчитывается так:
Уроки по электрическим цепям — линии передачи

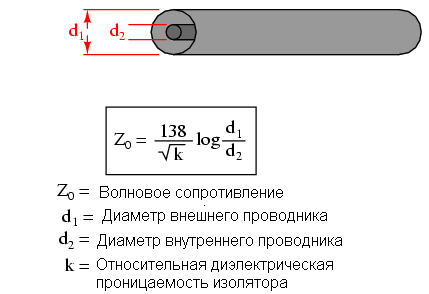

Для коаксиального провода формула расчёта волнового сопротивления выглядит несколько иначе:
Уроки по электрическим цепям — линии передачи

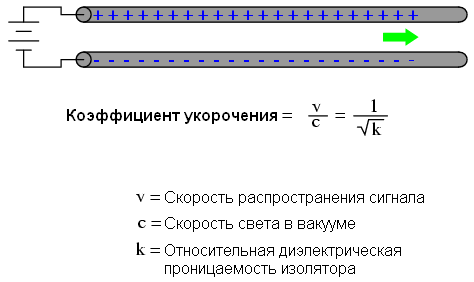

Если изоляционный материал – не вакуум, скорость распространения будет меньше скорости света. Отношение реальной скорости к скорости света называется коэффициентом укорочения.
Коэффициент укорочения зависит только от свойств изолятора, и рассчитывается по следующей формуле:

Уроки по электрическим цепям — линии передачи
Волновое сопротивление известно также как характеристическое сопротивление.

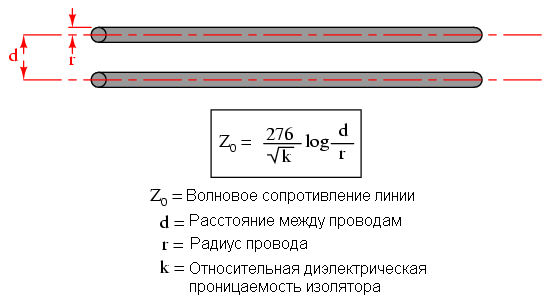

Из формулы видно, что волновое сопротивление увеличивается по мере увеличения расстояния между проводниками. Если проводники отдалить друг от друга, становится меньше их ёмкость, и увеличивается распределённая индуктивность (меньше эффект нейтрализации двух противоположных токов). Меньше ёмкость, больше индуктивность => меньше ток => больше сопротивление. И наоборот, сближение проводов приводит к большей ёмкости, меньшей индуктивности => больше ток => меньше волновое сопротивление.
Исключая эффекты утечки тока через диэлектрик, волновое сопротивление подчиняется следующей формуле:

Уроки по электрическим цепям — линии передачи

Линии передачи конечной длины

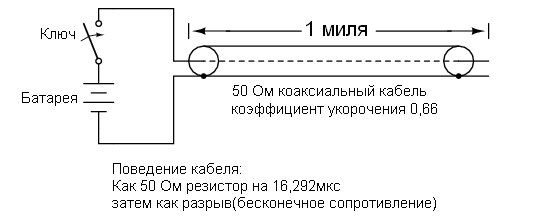

Линии бесконечной длины – интересная абстракция, но они невозможны. Все линии имеют конечную длину. Если бы тот кусок 50 Ом кабеля RG-58/U, который я измерял с помощью омметра несколько лет назад, был бесконечной длины, я бы зафиксировал сопротивление 50 Ом между внутренним и внешним проводом. Но эта линия не была бесконечной, и она измерялась как открытая, с бесконечным сопротивлением.

Тем не менее, волновое сопротивление важно также и при работе с проводом ограниченной длины. Если к линии приложить переходное напряжение, потечёт ток, который равен отношению напряжения к волновому сопротивлению. Это всего лишь закон Ома. Но он будет действовать не бесконечно, а ограниченное время.

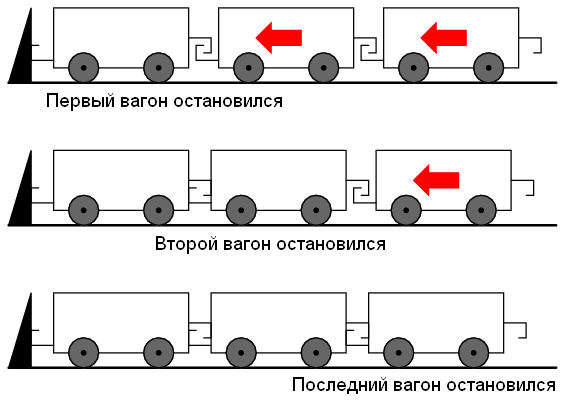

Если в конце линии будет обрыв, то в этой точке ток будет остановлен. И это резкое прекращение тока повлияет на всю линию. Представьте себе поезд, идущий вниз по рельсам, имеющий слабину в муфтах. Если он врежется в стенку, он остановится он не весь сразу: сначала первый, потом второй вагон, и т.д.
Уроки по электрическим цепям — линии передачи

Сигнал, распространяющийся от источника, называют падающей волной. Распространение сигнала от нагрузки обратно к источнику называют отражённой волной.

Как только нагромождение электронов в конце линии распространяется обратно к батарее, ток в линии прекращается, и она ведёт себя как обычная открытая схема. Всё это происходит очень быстро для линий разумной длины так, что омметр не успевает померить сопротивление. Не успевает поймать тот промежуток времени, когда схема ведёт себя как резистор. Для километрового кабеля с коэффициентом укорочения 0,66 сигнал распространяется всего 5.05мкс. Отражённая волна идёт обратно к источнику ещё столько же, то есть в сумме 10,1 мкс.

Высокоскоростные приборы способны измерить это время между посылкой сигнала и приходом отражения для определения длины кабеля. Этот метод может быть применён также для определения обрыва одного или обоих проводов кабеля. Такие приборы называются рефлектометры для кабельных линий. Основной принцип тот же, что и у ультразвуковых гидролокаторов: генерация импульса и замер времени до эха.

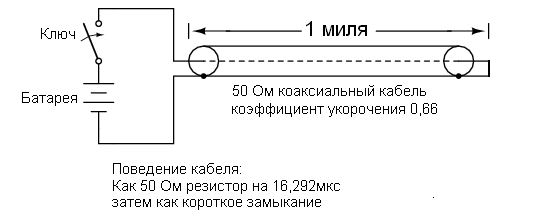

Аналогичное явление происходит и в случае короткого замыкания: когда волна достигает конца линии, она отражается обратно, так как напряжение не может существовать между двумя соединёнными проводами. Когда отражённая волна достигает источника, источник видит, что произошло короткое замыкание. Всё это происходит за время распространения сигнала туда + время обратно.

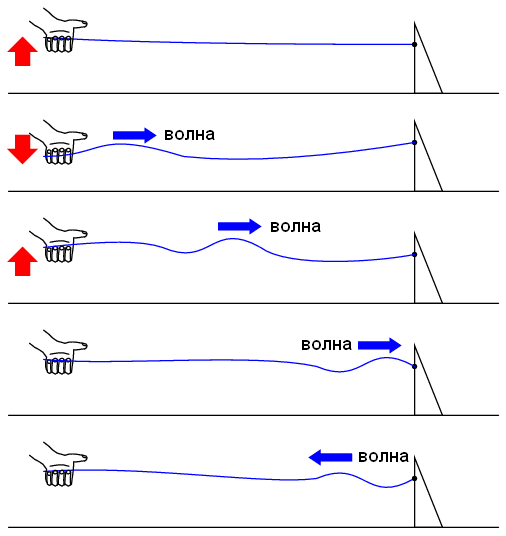

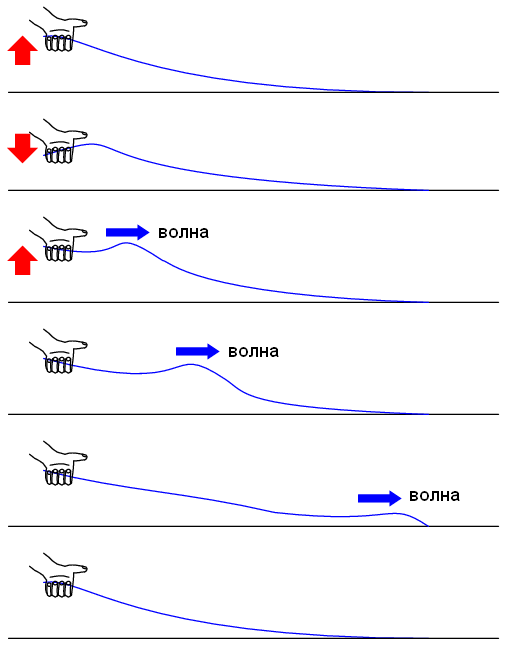

Простой эксперимент иллюстрирует явление отражения волн. Возьмите верёвку, как показано на рисунке, и дёрните её. Начнёт распространяться волна, пока она полностью не погасится за счёт трения.

Уроки по электрическим цепям — линии передачи

Это похоже на длинную линию с потерями. Уровень сигнала будет падать по мере продвижения по линии. Однако, если второй конец закрепить на твёрдую стенку, возникнет отражённая волна:
Уроки по электрическим цепям — линии передачи

Как правило, назначением линии передачи является передача электрического сигнала от одной точки к другой.

Отражения могут быть исключены, если терминатор на линии в точности равен волновому сопротивлению. Например, разомкнутая или короткозамкнутая линия будет отражать весь сигнал обратно к источнику. Но если на конце линии включить резистор 50 Ом, то вся энергия будет поглощена на резисторе.

Это всё имеет смысл, если мы вернёмся к нашей гипотетической бесконечной линии. Она ведёт себя как постоянный резистор. Если мы ограничим длину провода, то он будет себя вести как резистор лишь некоторое время, а потом – как короткое замыкание, или открытая цепь. Однако, если мы поставим резистор 50 Ом на конец линии, она вновь будет себя вести как бесконечная линия.
Уроки по электрическим цепям — линии передачи
Уроки по электрическим цепям — линии передачи
Уроки по электрическим цепям — линии передачи
В сущности, резистор на конце линии, равный волновому сопротивлению, делает линию бесконечной с точки зрения источника, потому что резистор может вечно рассеивать энергию так же, как и бесконечные линии могут поглощать энергию.

Отражённая волна, вернувшись обратно к источнику, может вновь отразиться, если волновое сопротивление источника не равно в точности волновому сопротивлению. Этот тип отражений особенно опасен, он делает вид, что источник передал импульс.

Короткие и длинные линии передачи

В цепях постоянного тока волновое сопротивление, как правило, игнорируется. Даже коаксиальный кабель в таких цепях применяется лишь для защиты от помех. Это связано с короткими промежутками времени распространения по сравнению с периодом сигнала. Как мы узнали в предыдущей главе, линия передачи ведёт себя как резистор до тех пор, пока отражённая волна на вернётся обратно к источнику. По истечении этого времени (10,1 мкс для километрового кабеля), источник видит полное сопротивление цепи.

В случае, если цепь передаётся низкочастотный сигнал, источник на какое-то время видит волновое сопротвление, а потом – полное сопротивление линии. Мы знаем, что величина сигнала не равна по всей длине линии из-за распространения со скоростью света(почти). Но фаза низкочастотного сигнала изменяется незначительно за время распространения сигнала. Так, мы можем считать, что напряжение и фаза сигнала во всех точках линии равна.

В этом случае мы можем считать что линия является короткой, потому что время распространения гораздо меньше периода сигнала. В противовес, длинная линия это такая, где за время распространения форма сигнала успевает измениться на большую часть фазы, либо даже передать несколько периодов сигнала. Длинными линиями считаются такие, когда фаза сигнала меняется более чем на 90 градусов за время распространения. До этого в данной книге мы рассматривали лишь короткие линии.

Чтобы определить тип линии(длинная, короткая), мы должны сравнить её длину и частоту сигнала. Например, период сигнала с частотой 60Гц равен 16,66мс. При распространении со скоростью света(300 тысяч км/с) сигнал пройдёт 5000км. Если коэффициент укорочения будет меньше 1, то и скорость будет меньше 300 тысяч км/с, и расстояние меньше во столько же раз. Но даже если использовать коэффициент укорочения коаксиального кабеля(0,66), расстояние всё равно будет велико — 3300км! Независимо от длины кабеля это называется длиной волны.

Простая формула позволяет вычислить длину волны:

Уроки по электрическим цепям — линии передачи
Длинная линия – такая, где хотя бы умещается ¼ длины волны в длину. И теперь вы можете понять, почему все линии прежде относятся к коротким. Для систем питания переменного тока 60Гц длина кабеля должна превышать 825 км, чтобы эффекты распространения сигнала стали значительными. Кабели от аудио усилителя к колонкам должны быть менее 7,5 км в длину, чтобы существенно повлиять на 10кГц звуковой сигнал!

Когда имеешь дело с радиочастотными системами, задача с длиной линии передачи является далеко не такой тривиальной. Рассмотрим 100МГц радиосигнал: его длина волны 3 метра даже на скорости света. Линия передачи должна быть более 75 см в длину, чтобы считаться длинной. С коэффициентом укорочения 0,66 эта критическая длина составит всего 50 см.

Когда электрический источник подключен к нагрузке через короткую линию передачи, доминирует импеданс нагрузки. То есть, когда линия короткая, волновое сопротивление не влияет на поведение схемы. Мы можем это увидеть при тестировании коаксиального кабеля омметром: мы видит разрыв. Хотя линия ведёт себя как резистор 50Ом (RG/58U кабель) на короткое время, после этого времени мы увидим обрыв. Так как время реакции омметра значительно меньше времени распространения сигнала, мы видим обрыв. Эта очень большая скорость распространения сигнала не позволяет нам обнаружить 50Ом переходное сопротивление омметром.

Если мы будем использовать коаксиальный кабель для передачи постоянного тока, кабель будет считаться коротким, и его волновое сопротивление не будет влиять на работу схемы. Обратите внимание, что короткой линией будет называться любая линия, где изменение сигнала происходит медленнее, чем сигнал распространяется по линии. Почти любая физическая длина кабеля может являться короткой с точки зрения волнового сопротивления и отражённых волн. Используя же кабель для передачи высокочастотного сигнала, можно по разному оценивать длину линии.

Если источник подключен к нагрузке через длинные линии передачи, собственное волновое сопротивление доминирует над сопротивлением нагрузки. Иными словами, электрически длинная линия выступает в качестве основного компонента в цепи, и её свойства доминируют над свойствами нагрузки. С источник, подключенным к одному концу кабеля и передаёт ток на нагрузку, но ток в первую очередь идёт не в нагрузку, а в линию. Это становиться всё более верным, чем длиннее у нас линия. Рассмотрим наш гипотетический 50Ом бесконечный кабель. Независимо от того, какую нагрузку мы подключаем на другой конец, источник будет видеть лишь 50Ом. В этом случае сопротивление линии является определяющим, а сопротивление нагрузки не будет иметь значения.

Наиболее эффективный способ свести к минимуму влияние длины линии передачи – нагрузить линию сопротивлением. Если сопротивление нагрузки равно волновому сопротивлению, то любой источник будет видеть то же самое сопротивление, независимо от длины линии. Таким образом, длина линии будет влиять только на задержку сигнала. Тем не менее, полное совпадение сопротивления нагрузки и волнового сопротивления не всегда возможно.

В следующем разделе рассматриваются линии передачи, особенно когда длина линии равна дробной части волны.

Надеюсь, вы прояснили для себя основные физические принципы работы кабелей
К сожалению, следующая глава очень большая. Книга читается на одном дыхании, и в какой-то момент надо остановиться. Для первого поста, думаю, этого хватит. Спасибо за внимание.
