Аппарат для точечной сварки на основе Arduino Nano

в 18:55, , рубрики: arduino, arduino nano, diy или сделай сам, гаджеты, точечная сварка, электроника, Электроника для начинающих, метки: ,

Аппарат для точечной сварки на основе Arduino Nano - 1

В некоторых случаях вместо пайки выгоднее использовать точечную сварку. К примеру, такой способ может пригодится для ремонта аккумуляторных батарей, состоящих из нескольких аккумуляторов. Пайка вызывает чрезмерный нагрев ячеек, что может привести к выходу их из строя. А вот точечная сварка нагревает элементы не так сильно, поскольку действует относительно непродолжительное время.

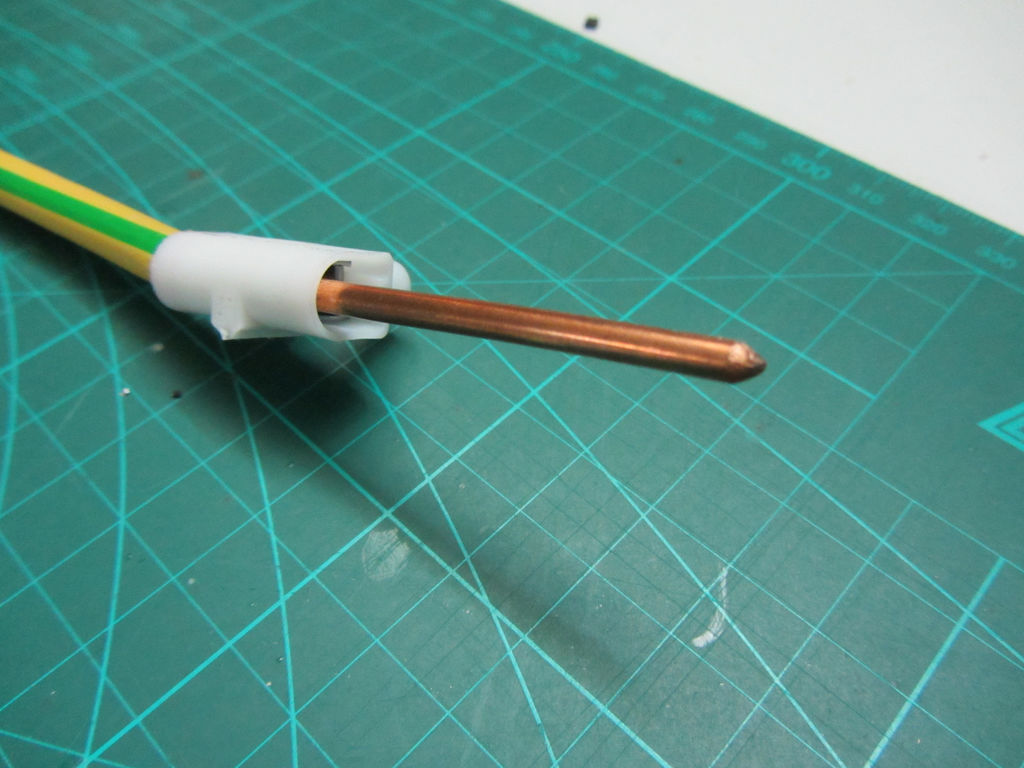

Для оптимизации всего процесса в системе используется Arduino Nano. Это управляющий блок, который позволяет эффективно управлять энергоснабжением установки. Таким образом, каждая сварка является оптимальной для конкретного случая, и энергии потребляется столько, сколько необходимо, не больше, и не меньше. Контактными элементами здесь является медный провод, а энергия поступает от обычного автомобильного аккумулятора, или двух, если требуется ток большей силы.

Текущий проект является почти идеальным с точки зрения сложности создания/эффективности работы. Автор проекта показал основные этапы создания системы, выложив все данные на Instructables.

По словам автора, стандартной батареи хватает для точечной сварки двух никелевых полос толщиной в 0.15 мм. Для более толстых полос металла потребуется две батареи, собранных в схему параллельно. Время импульса сварочного аппарата настраивается, и составляет от 1 до 20 мс. Этого вполне достаточно для сварки никелевых полос, описанных выше.

Все данные по проекту выложены на Github.

Аппарат для точечной сварки на основе Arduino Nano - 2

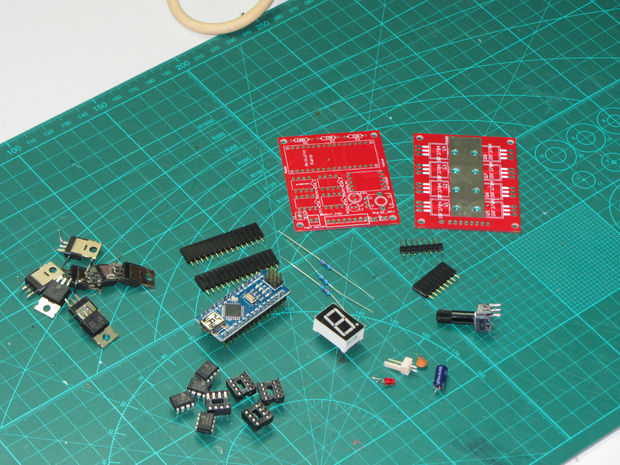

Плату автор рекомендует делать на заказ у производителя. Стоимость заказа 10 подобных плат — около 20 евро.

Аппарат для точечной сварки на основе Arduino Nano - 3

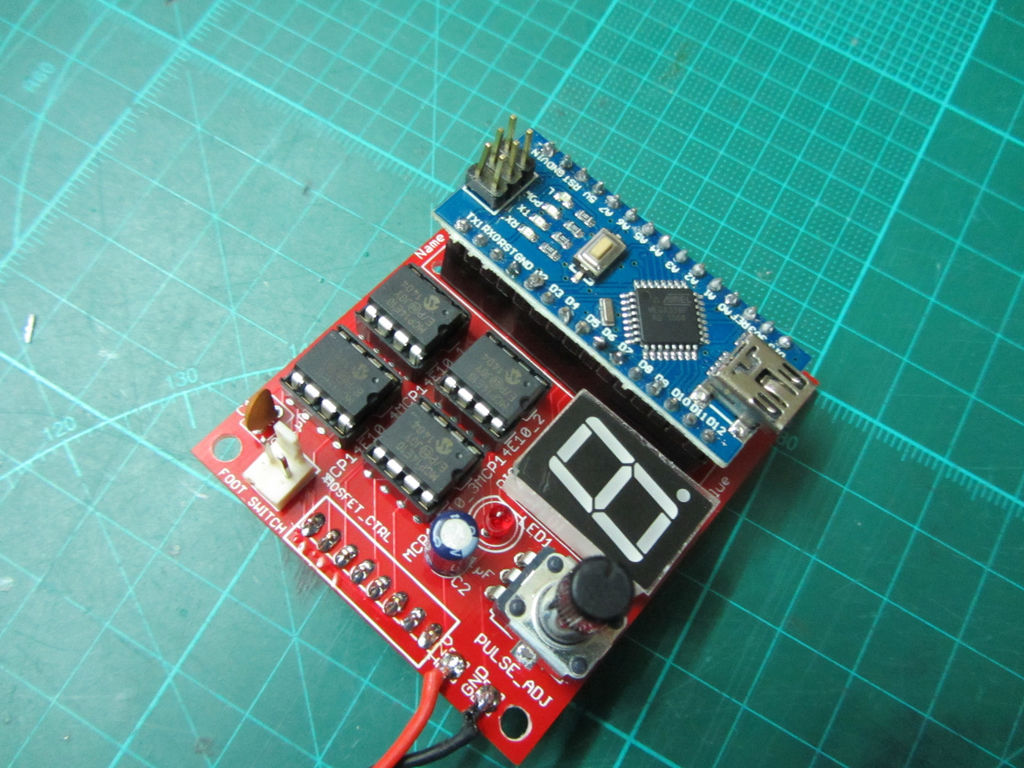

Далее по схеме, предоставленной автором, собирается сам управляющий модуль на Arduino Nano.

Аппарат для точечной сварки на основе Arduino Nano - 4

Аппарат для точечной сварки на основе Arduino Nano - 5

Аппарат для точечной сварки на основе Arduino Nano - 6

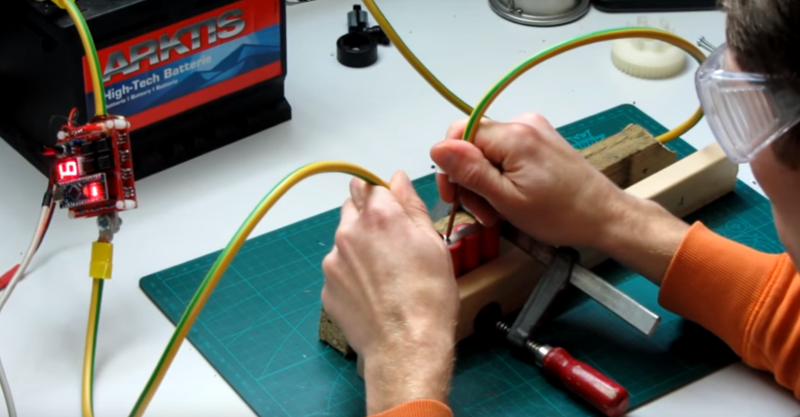

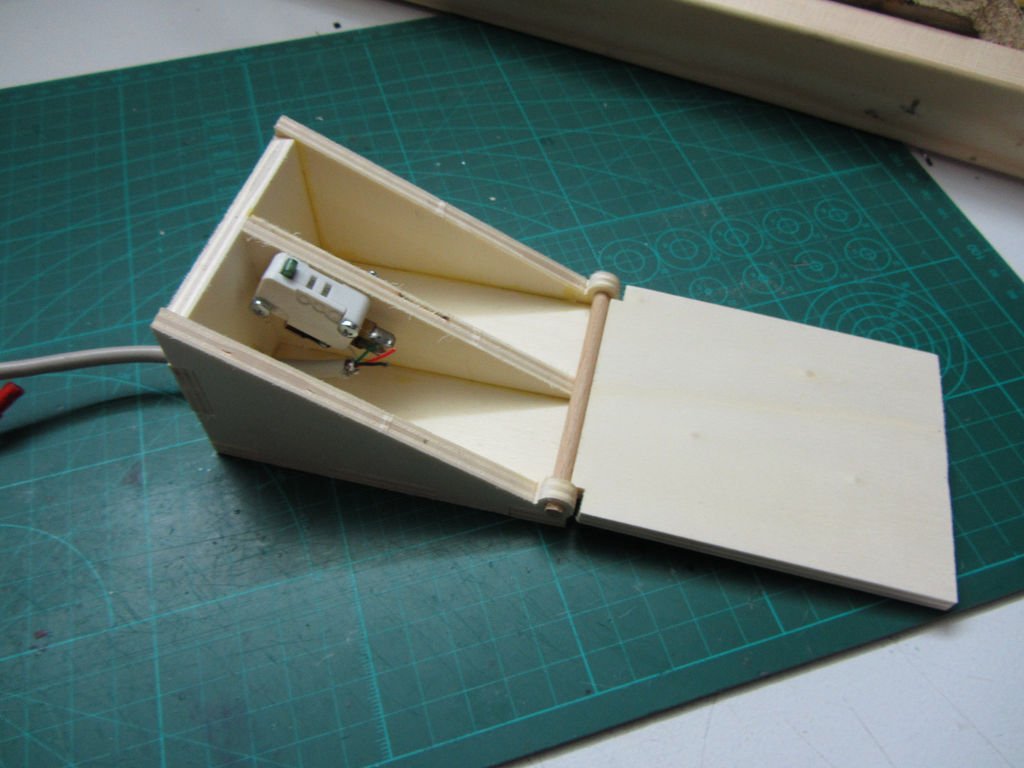

В ходе сварки обе руки будут заняты. Как управлять всей системой? Конечно же, при помощи ножного переключателя. Он очень простой.

Аппарат для точечной сварки на основе Arduino Nano - 7

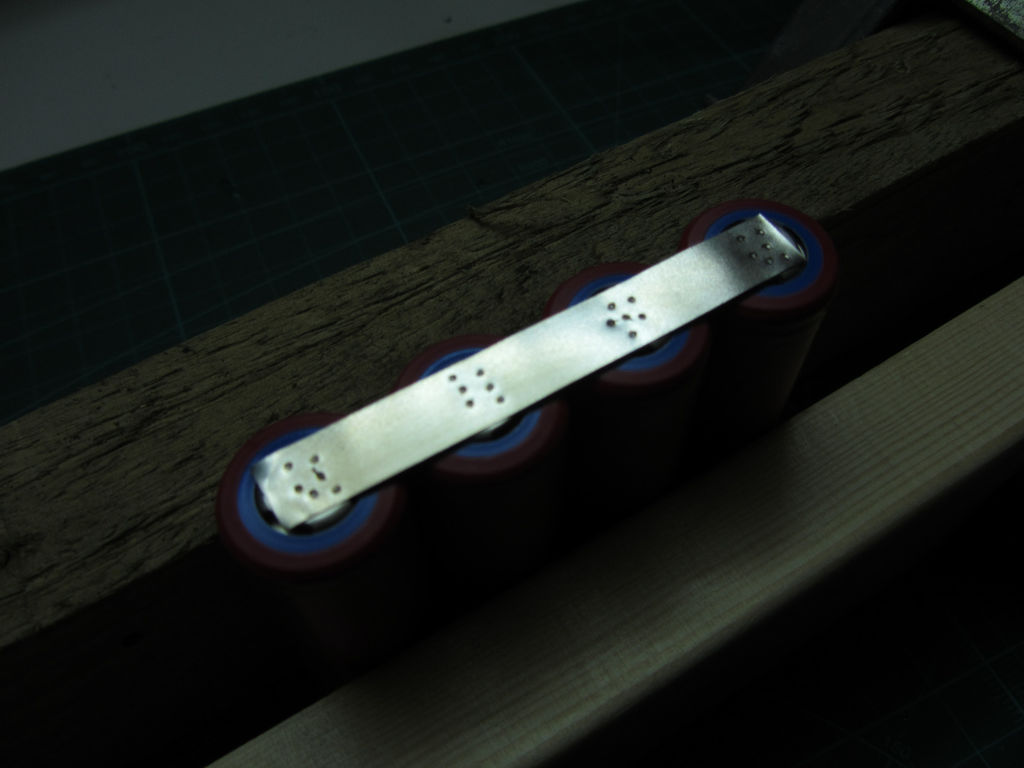

А вот результат работы:

Аппарат для точечной сварки на основе Arduino Nano - 8

Все шаги по сборке системы собраны автором в одном видео:

Автор: marks

Источник

  1. Андрей:

    наклАдная поделка получается:
    mcp14e10 драйвер mosfet-ов – по $4.5 каждый. А судя по тому, что они в панельках стоят – горят они часто :)
    + сами mosfet’ы
    + использовать целую ардуинку под код на 100 строк – Кащюнство! :) имх оможно было бы атмегу 8 с минимальным обвесом поставить с таким же успехом.

    А в принципе сделано с толком и для дела. И если для дела, то оно себя окупит!
