Сравнение электронных стабилизаторов напряжения зарубежного (китайского) и Российского производства

в 12:02, , рубрики: Электроника для начинающих, Энергия и элементы питания

    В настоящее время вопрос необходимости и выбора стабилизатора напряжения становится все сложнее. На рынке появились недорогие On-line ИБП, способные отчасти заменить функции стабилизатора (работают в широком диапазоне напряжений, достаточно хорошо переносят перегрузки). Однако зачастую наши бытовые и промышленные сети губят даже ИБП из-за перенапряжений и других факторов. Поэтому применение стабилизаторов напряжения для защиты оборудования (и тех же ИБП) все еще довольно актуально.
    В качестве обзорной продукции были выбраны образцы довольно распространенных релейных стабилизаторов РЕСАНТА, китайский стабилизатор TDR-10000 малоизвестной фирмы, купленный на “алибабе” и стабилизатор российского производства серии СКм. Другие типы стабилизаторов (тиристорные, мотор-приводные и проч.) для сравнения не брались, поскольку, во-первых, сравниваем то, что есть на руках, а во-вторых, их сравнение может перерасти в очередной “холивар”. У каждого типа стабилизаторов есть и свои преимущества, и свои недостатки. Выбор всегда является компромиссом.
    То, что стабилизаторы выполняют свою основную функцию не подвергаем сомнению, иначе они и не продавались бы – все они поддерживают выходное напряжение в заданном диапазоне. Поэтому критерии сравнения выберем следующие: замечания по параметрам; внешний вид; качество монтажа и комплектующих; защиты, электробезопасность и пожаробезопасность, дополнительные функции.

1. Стабилизатор напряжения РЕСАНТА АСН-8000/1.

Замечания по параметрам:

    Параметры стабилизаторов можно найти на сайте РЕСАНТА.
    Первое, на что бросается в глаза при прочтении инструкции по эксплуатации это нагрузочная характеристика. Оказалось, что, например, для нашего стабилизатора АСН-8000/1 при напряжении менее 200 В линейно снижается допустимая выходная мощность с 8 кВА до 4 кВА. Это неприятно удивило (причем, в соответствии с инструкцией по эксплуатации, производитель навязывает потребителю выбор заведомо более мощного стабилизатора, иначе он снимается с гарантии). Ведь по стандарту (п.5.2 ГОСТ 13109-97), предельно допустимое отклонение сетевого напряжения от номинального составляет 10% (198-242 В). Т.е. при напряжении больше 200 В стабилизатор не особо и нужен (можно обойтись силовым защитным реле). А при напряжении менее 200 В, нужно учитывать допустимую мощность, которая ниже максимальной. В руководстве это объясняется возрастанием входного тока стабилизатора. Единственное чем это можно объяснить на самом деле — намеренное завышение выходной мощности в рекламных целях, поскольку эта проблема решается увеличением типоразмера автотрансформатора – а это лишние габариты и деньги.
    Второе – это время регулирования. Хитрые производители указывают время регулирования как время перелета контактов реле, да и то, указанные 5 мс никак не соответствуют действительности. Реальное время переключения реле (от момента подачи напряжения на катушку до замыкания контактов) не менее 7 мс для реле лучших фирм-производителей: Omron, Tyco, Hongfa, TTI (одно время я ускорял с 15 мс до 4,5 мс переключение поляризованных реле GRUNER подачей повышенного напряжения управления в начале включения — но это крайне губительно сказывается на сроке службы реле), плюс время реакции системы управления — для управление по действующему значению напряжения это не менее 3-5 мс (четверть волны сетевого напряжения).

Внешний вид:

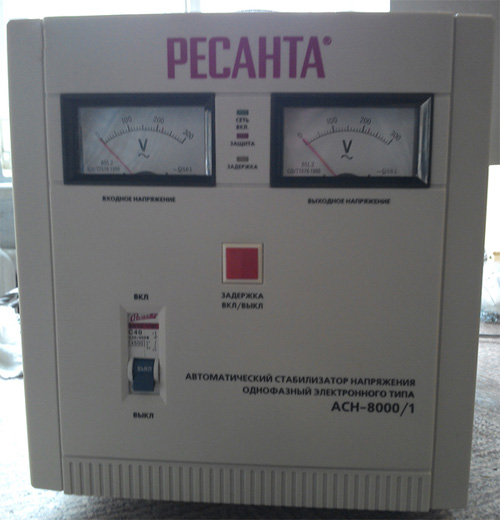

    Внешний вид стабилизаторов практически не отличается он китайских собратьев, что наводит на мысль об их происхождении (на фото стабилизатор предыдущей версии — еще с электромеханическими стрелочными вольтметрами).
Сравнение электронных стабилизаторов напряжения зарубежного (китайского) и Российского производства

Качество монтажа и комплектующих:

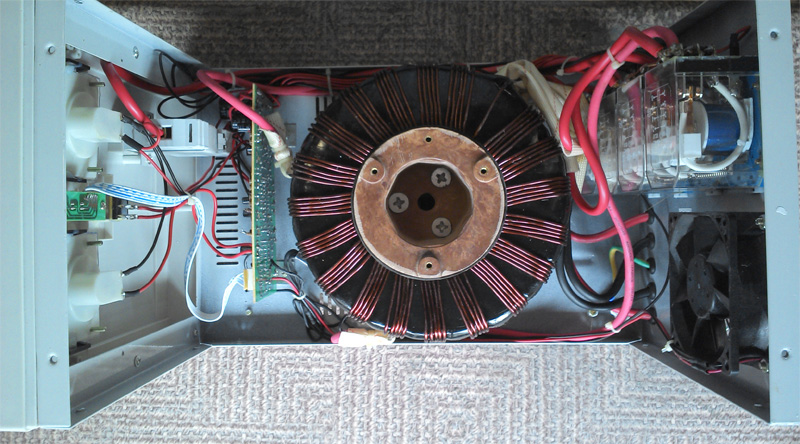

    Внутри стабилизаторы выглядят довольно приемлемо и аккуратно (о, этот незабываемый запах китайской резины… аж передергивает, и через час начинает болеть голова), за исключением крепления печатной платы в двух точках и электролитических конденсаторов, которые как всегда в китайских изделиях стоят “кто в лес, кто по дрова” (российские ОТК такого монтажа не допустили бы).
Сравнение электронных стабилизаторов напряжения зарубежного (китайского) и Российского производства
    Подкачал также монтаж проводников к реле. Монтаж произведен пайкой, не совсем аккуратно, но главное – работает.
Сравнение электронных стабилизаторов напряжения зарубежного (китайского) и Российского производства
    Реле в стабилизаторе установлены JQX-40F. Производитель на корпусе не указан, но такие реле делаю многие производители. Реле рассчитаны на 40А, что вполне достаточно для 8 кВА нагрузки.

Защиты, электробезопасность и пожаробезопасность:

    В стабилизаторах имеется термозащита от перегрева автотрансформатора, что не может не радовать.
    Цепей измерения тока в стабилизаторах обнаружено не было. Из чего можно сделать вывод, что автоматическая защита от перегрузки отсутствует – надежда только на встроенный автоматический выключатель и защиту от перегрева. Кроме того, остается неизвестным принцип коммутации реле — при переходе через ноль тока, ноль напряжения или в произвольный момент времени — от этого зависит ресурс работы реле.
    Защита выхода от превышения входного напряжения заявлена производителем на уровне 260 В. Хотя остается неясным предельное значение напряжения, при котором сам стабилизатор не выйдет из строя.
    При дальнейшем осмотре внутренностей, установлено что стабилизаторы не содержат вообще никаких элементов фильтрации и защиты от импульсных перенапряжений (ГОСТ Р 51992-2002).
    В мощных стабилизаторах применено принудительное охлаждение (не особо эффективное, но достаточное). С одной стороны это облегчает режимы работы компонентов стабилизатора, а с другой – это включенный и шумящий вентилятор, который со временем потребует обслуживания.

Дополнительные функции:

    Из дополнительных функций можно выделить наличие в более мощных моделях переключателя обводной цепи, который позволит питать нагрузку напрямую от сети при выходе стабилизатора из строя.
    Кроме того, стабилизаторы отображают значение напряжение на входе и выходе (стрелочными приборами в предыдущих моделях и цифровыми индикаторами в текущих, представленных на рынке).

    Подводя итоги, можно отметить основные особенности (как положительные, так и отрицательные) стабилизаторов РЕСАНТА:
      1) Покупать стабилизаторы нужно не менее чем с 40% запасом по мощности
      2) Стабилизаторы имеют в составе основные элементы пожаробезопасности и защиты
      3) Стабилизатор вероятней всего защитит подключенное оборудование от длительных перенапряжений, хотя и сам при этом может выйти из строя.
      4) В стабилизаторе отсутствуют элементы фильтрации сетевого напряжения и элементы защиты от импульсных перенапряжений.
      5) Стабилизаторы невероятно дешевы. В России один только трансформатор на ту же мощность, что и стабилизатор РЕСАНТА стоит в половину его цены.

2. Стабилизатор напряжения TDR-10000 китайского производителя.

    Стабилизатор был куплен в Китае и доставлен службой EMS (такие же стабилизаторы можно найти и в России). Стоимость на 30% меньше стабилизатора РЕСАНТА.

Замечания по параметрам:

    Отсутствуют, хотя данных по зависимости выходной мощности от входного напряжения нет.

Внешний вид:

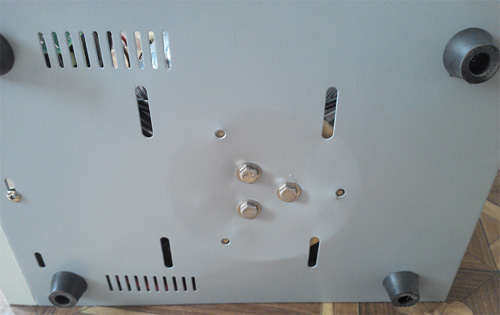

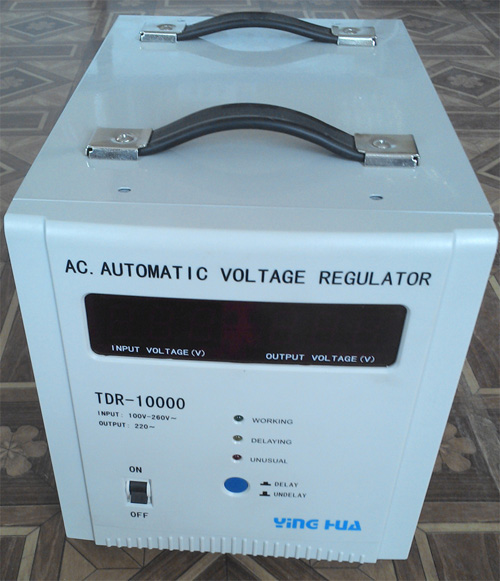

    Неплохой внешний вид, за исключением того, что при транспортировке автотрансформатор погнул днище корпуса (тонкое оно и не рассчитано на такие нагрузки).
Сравнение электронных стабилизаторов напряжения зарубежного (китайского) и Российского производства
Сравнение электронных стабилизаторов напряжения зарубежного (китайского) и Российского производства

Качество монтажа и комплектующих:

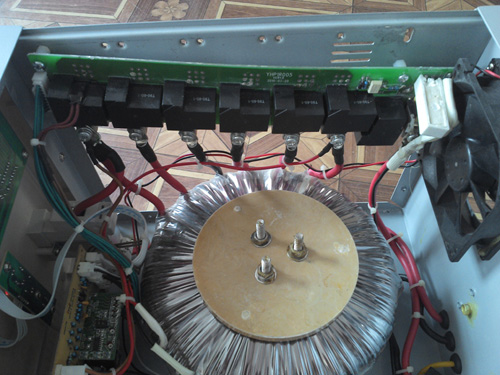

    При вскрытии кожуха удивлению не было предела (на фото вид стабилизатора так, как он прибыл).
Сравнение электронных стабилизаторов напряжения зарубежного (китайского) и Российского производства
    Видимо, проводов от трансформатора не хватило, плюс днище утянуло.
    Крепление печатной платы и монтаж конденсаторов аналогичны стабилизаторам РЕСАНТА.
    При дальнейшем обследовании выяснилось, что в стабилизаторе установлены “no-name” реле, аналогичные TR90 (TTI) или HF2150 (HONGFA) на номинальный ток 30А. Т.е. максимальная коммутируемая мощность реле 6600 ВА, ни о каких заявленных 10000 ВА речи быть не может.
    Поэтому дальнейшее описание стабилизатора бессмысленно.
    Стабилизатор включили, посмотрели как показывает входное и выходное напряжения (довольно точно), выключили и убрали подальше.

Вывод — не надо гнаться за дешевизной.

3. Стабилизаторы напряжения российского производства СКм.

    В наличии был стабилизатор СКм-6000, поэтому разговор пойдет о нем.

Замечания по параметрам:

    Отсутствуют.
    Стабилизатор обеспечивает свои параметры, в том числе и заявленную номинальную выходную мощность во всем диапазоне напряжений питания (нижний диапазон немного выше, чем у стабилизаторов РЕСАНТА по всё той же причине увеличения входного тока).

Внешний вид:

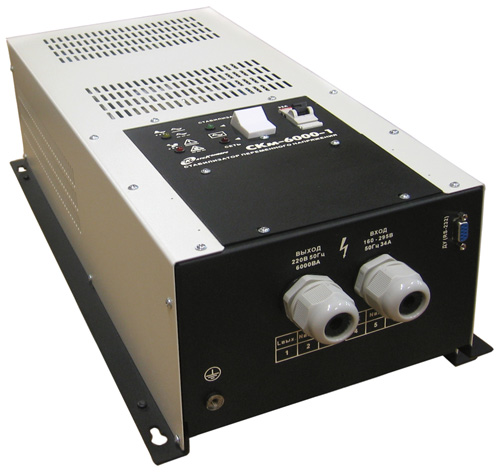

    Корпус стабилизатора самобытный (в стиле советской промышленности), заметно отличается от всех представленных на рынке, позволяет как горизонтальное размещение, так и крепление на стене в любом положении.
Сравнение электронных стабилизаторов напряжения зарубежного (китайского) и Российского производства

Качество монтажа и комплектующих:

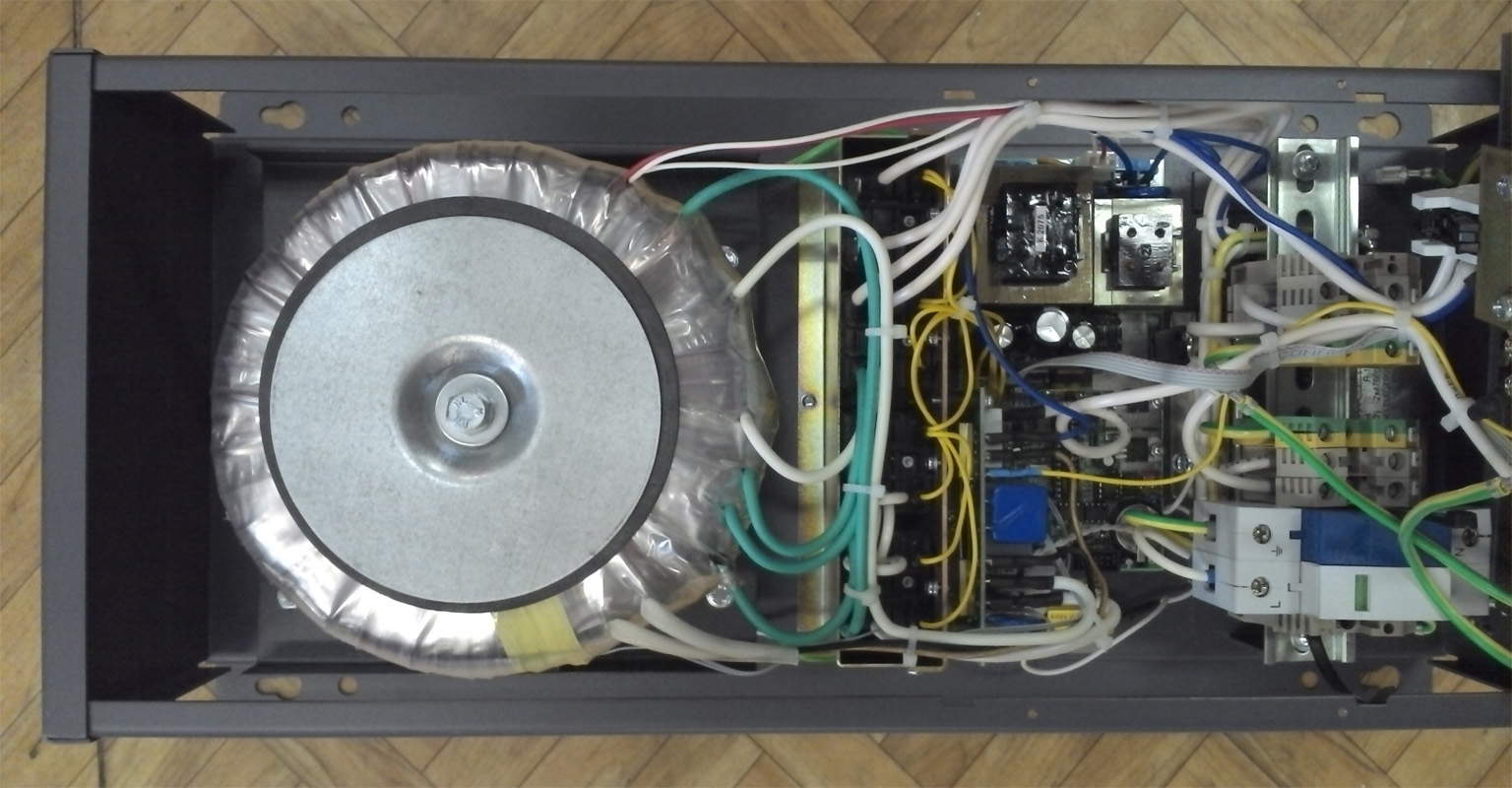

    Монтаж стабилизатора выполнен в соответствии с ГОСТ и ОСТ. Все проводные соединения разъемные, с применением кабельных наконечников различного типа. Плотность монтажа довольно высокая, свободного места в корпусе практически нет.
Сравнение электронных стабилизаторов напряжения зарубежного (китайского) и Российского производства
    Реле в стабилизаторе установлены фирмы TycoElectronics серии RMC с номинальным током 30 А, что вполне достаточно для коммутации 6 кВА нагрузки.

Защиты, электробезопасность и пожаробезопасность:

    В отличие от рассмотренных выше, в стабилизаторах СКм имеется встроенный узел контроля тока нагрузки. Благодаря этому, кроме встроенного входного автоматического выключателя, реализована функция автоматического контроля перегрузки. А главное, коммутация реле стабилизатора осуществляется в момент перехода тока нагрузки через ноль – это позволяет максимально уменьшить образование дуги на контактах реле. Следовательно, ресурс реле увеличивается в разы.
    Стабилизатор автоматически выключает выход при достижении входного уровня 304 В. При этом, сам стабилизатор выдерживает длительно напряжение до 420 В (т.е. при случайной подаче линейного напряжения на стабилизатор или “отгорании нуля”, он не выйдет из строя, при этом защитив нагрузку).
    Стабилизатор имеет встроенную электронную термозащиту, которая позволяет автоматически отключать стабилизатор при перегреве и производить повторное включение после его остывания.

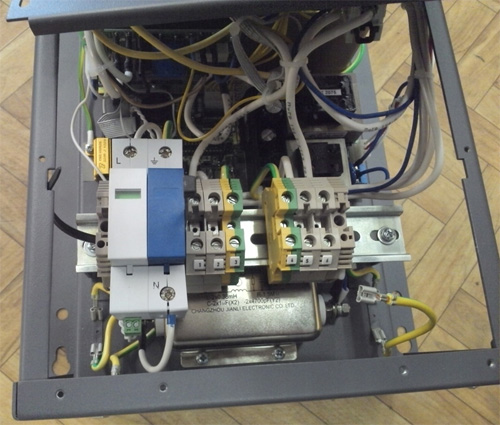

    Стабилизаторы СКм разрабатывались для электропитания в том числе средств связи, поэтому имеют в своем составе высокочастотный фильтр (на фото — под клеммными блоками) и модули защиты от импульсных перенапряжений (на фото — слева от клеммных блоков).
Сравнение электронных стабилизаторов напряжения зарубежного (китайского) и Российского производства

Дополнительные функции:

    Стабилизаторы оснащены светодиодной индикацией. Видимо, производитель решил, что потребителю не зачем знать какое напряжение на входе и выходе, а стабилизатор звуковой и световой сигнализацией известит, если что-то будет не в норме.
    Для особо любопытных пользователей есть исполнение стабилизаторов с разъемом RS-232 для подключение к компьютеру, где с помощью специального ПО можно просмотреть текущие параметры сети, выхода, а также журнал событий.
    Кроме того, стабилизатор, аналогично стабилизаторам РЕСАНТА, оснащен встроенной обводной цепью.

Итого, обозначим положительные и отрицательные особенности стабилизаторов СКм:
1) Стабилизаторы держат заявленную номинальную мощность во всем диапазоне входных напряжений
2) Стабилизаторы имеют в составе основные элементы пожаробезопасности и защиты, а также дополнительные электронные средства обеспечения защиты.
      3) Стабилизатор защитит подключенное оборудование от длительных перенапряжений, при этом не выйдет из строя при напряжении сети до 420 В.
      4) Специальный алгоритм переключения реле увеличивает срок службы стабилизаторов.
      5) В стабилизаторе установлены элементы фильтрации сетевого напряжения и защиты от импульсных перенапряжений.
      6) Имеются исполнения стабилизаторов с портом RS-232 для обеспечения локального мониторинга, или встраивания его в сеть глобального мониторинга.
      7) Достаточно высокая стоимость – в разы выше “китайских” стабилизаторов и сопоставима со стоимостью стабилизаторов российских фирм-производителей (Энергия, Интепс, Штиль). Причины кроются в обеспечении выполнения требований ГОСТ, достаточно высокой стоимости рабочей силы, а также общего положения малой промышленности в России, где стоимость комплектующих намного выше, чем в Китае.

    В свете вышесказанного, нужно отметить что, покупая стабилизатор переменного напряжения нужно не только гнаться за большей мощностью за меньшие деньги, точностью стабилизации или широким диапазоном рабочих напряжений (на примере РЕСАНТА можно видеть работу маркетинга), но и учитывать остальные важные параметры, которые могут не и выставляться на передний план.

Автор: mishaspbru, Сравнение электронных стабилизаторов напряжения зарубежного (китайского) и Российского производства
