Фотографии с российского производства солнечных панелей

в 16:47, , рубрики: солнечные панели, Хевел, Энергия и элементы питания, метки: ,

Как уже сегодня писали на GT, в России запущено первое производство полного цикла по изготовлению солнечных панелей. Компания Hevel, под маркой которой производятся панели, основана российскими компаниями «Ренова» (51%) и «РОСНАНО» (49%).

ЖЖ-юзер z_alexey (Алексей Заболотнов) получил возможность походить с фотоаппаратом прямо перед посещением завода Дмитрием Медведевым, и сделал много интересных фотографий. С его разрешения выкладываю их на нашем ресурсе.

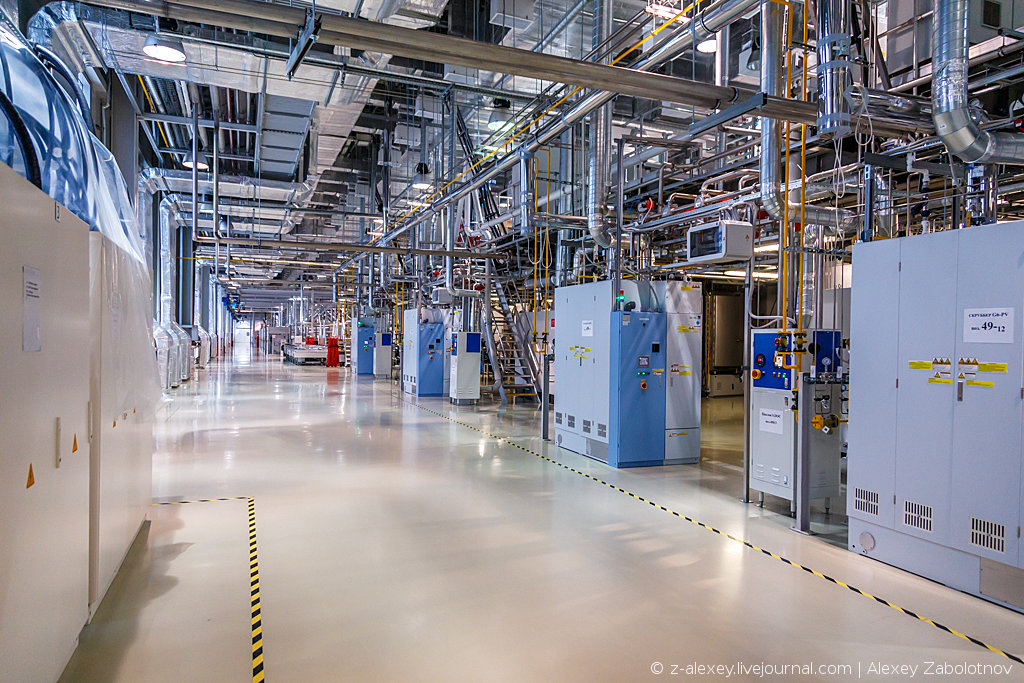

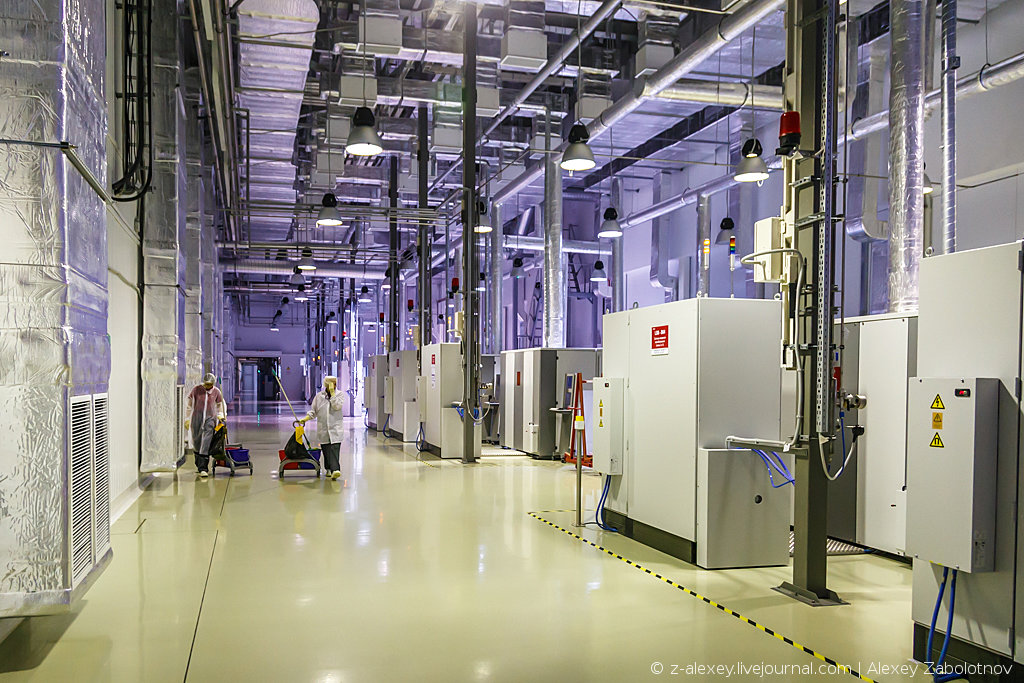

Вид на производство

Готовые образцы солнечных модулей на территории завода

Проходная

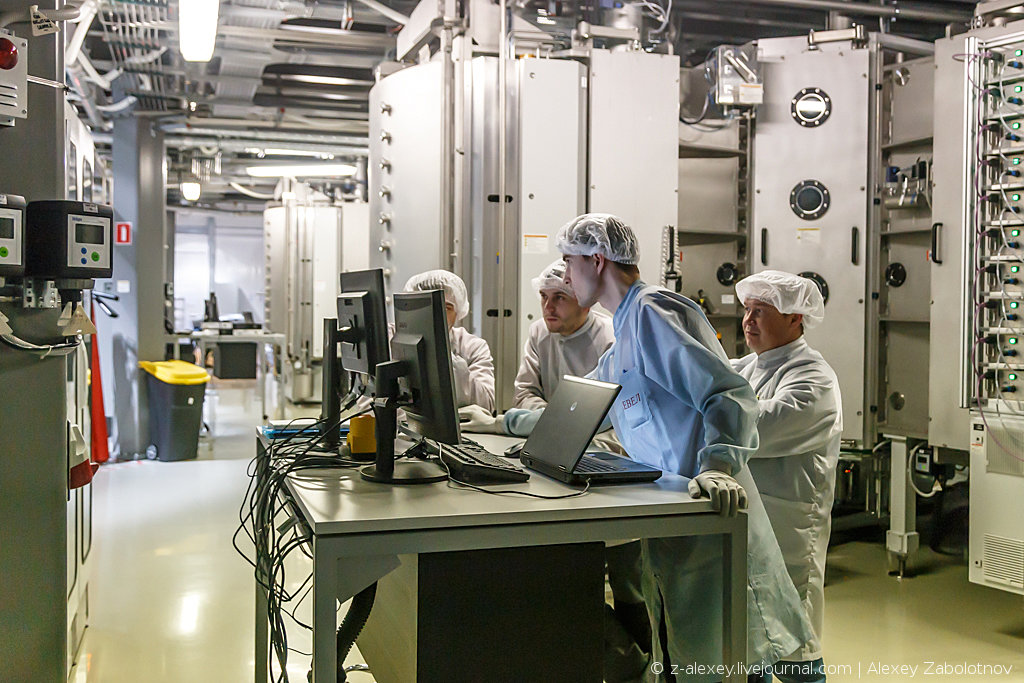

Чистое производство – защитная одежда обязательна для всех


В производстве используется микроморфная тонкопленочная технология.

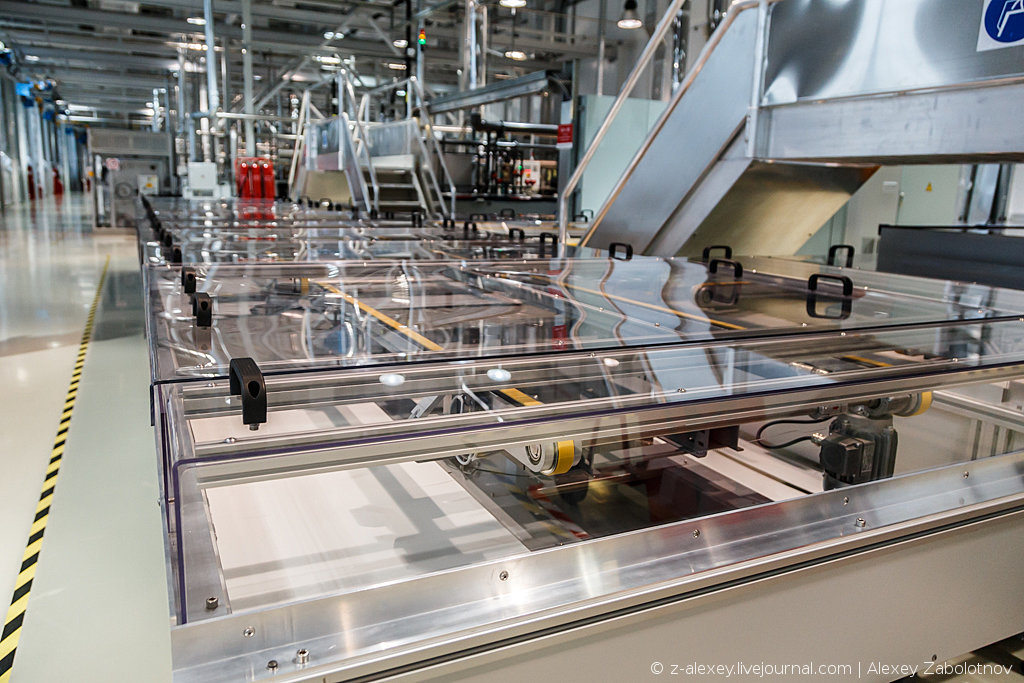

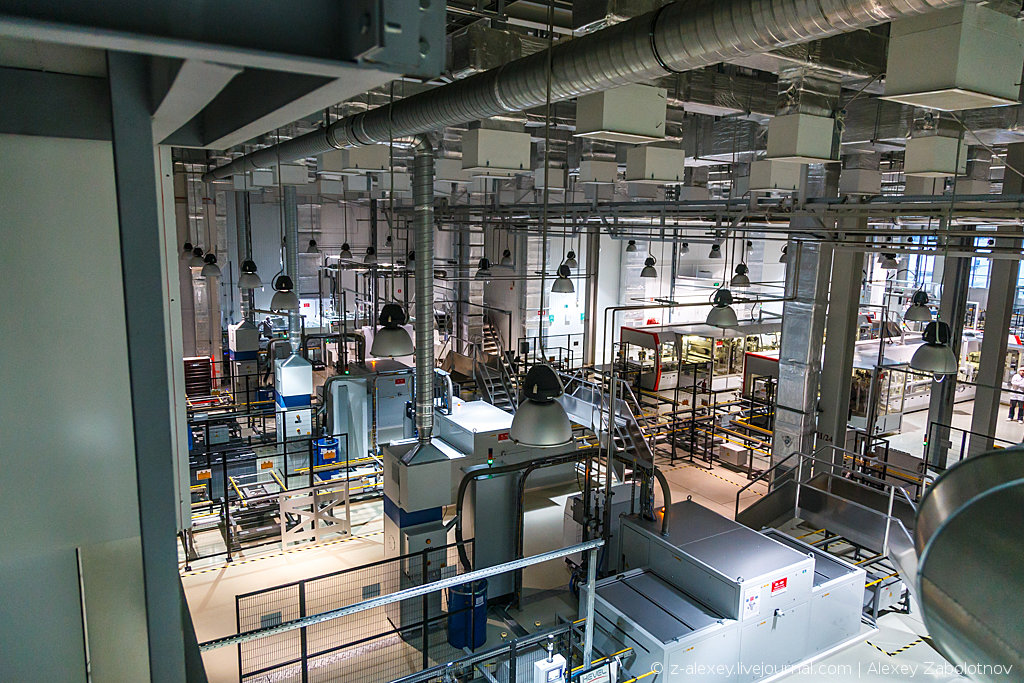

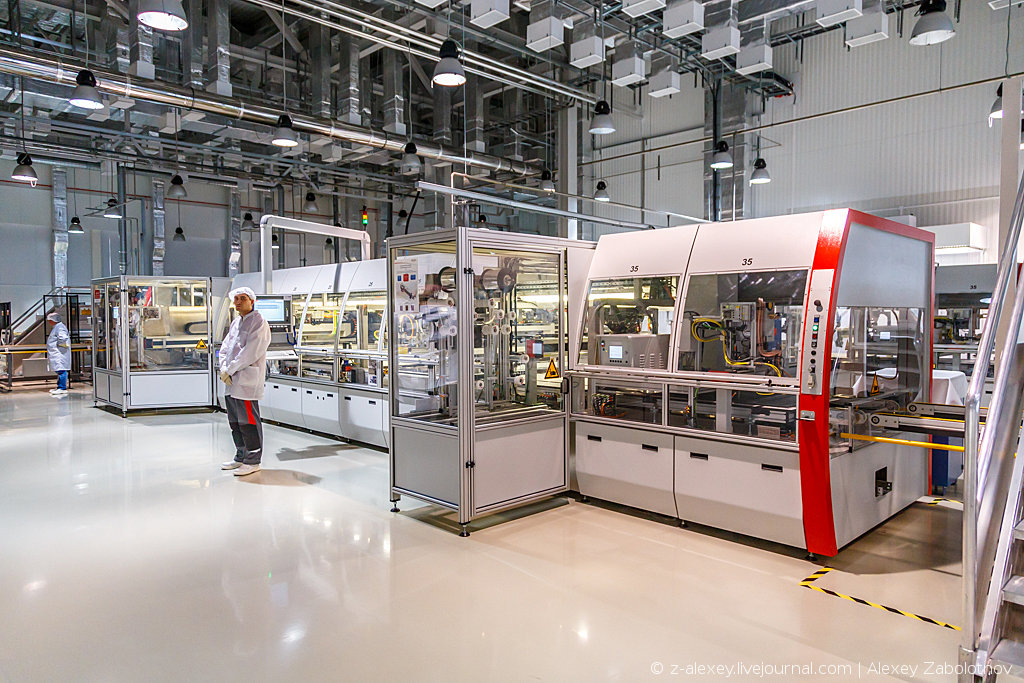

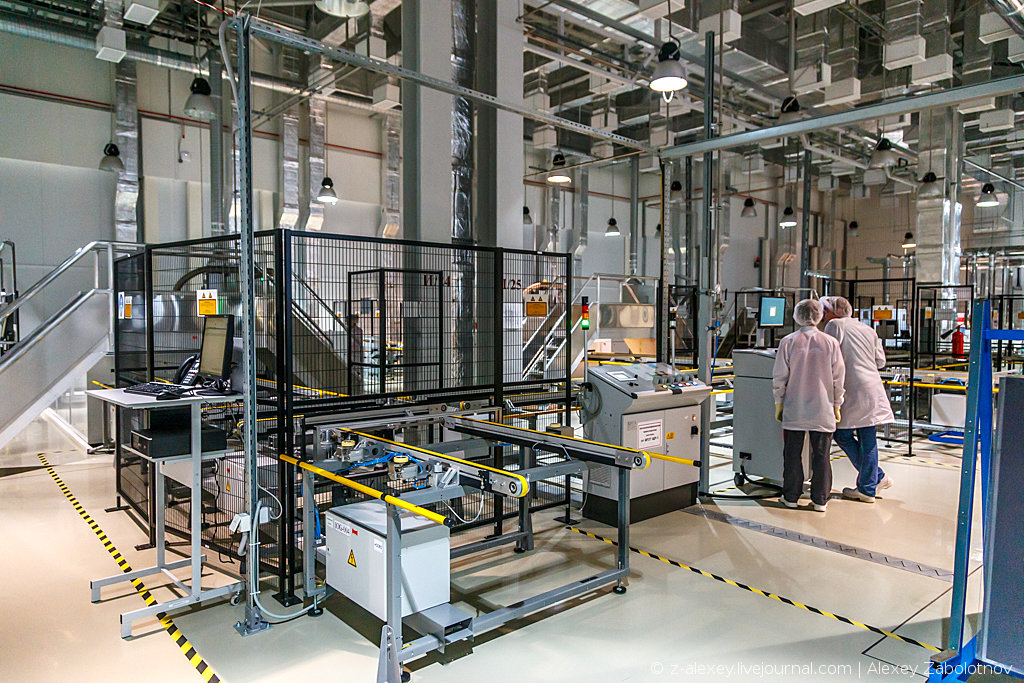

Производство – почти полностью автоматизированный конвейер

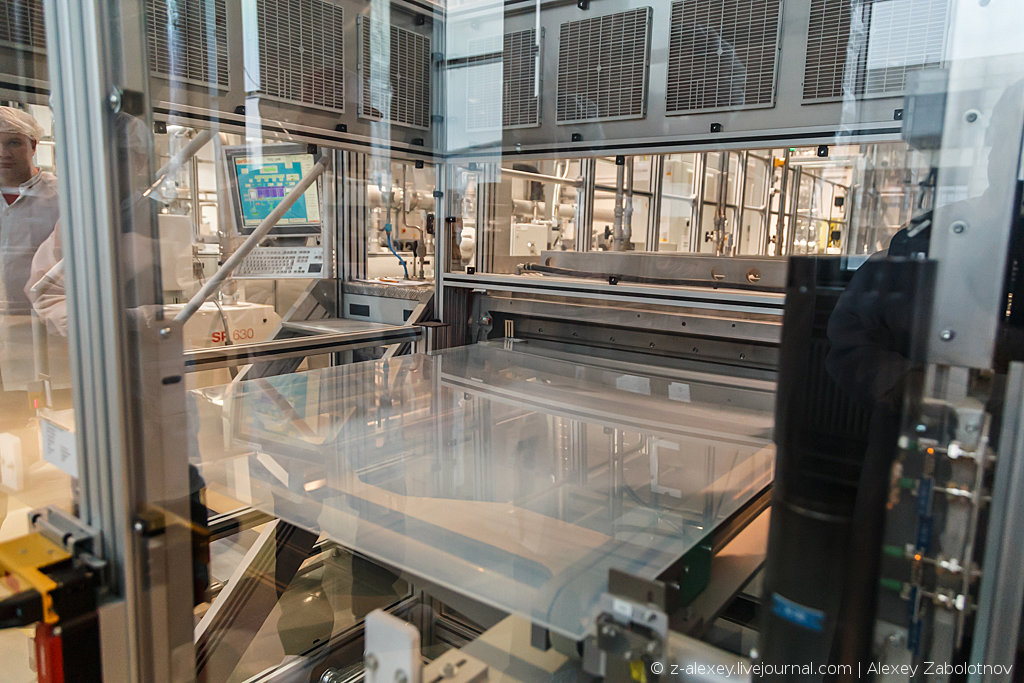

Сначала происходит очистка стекла, затем наносится токопроводящий слой, после него фотоактивный, затем тыльный токопроводящий слой.

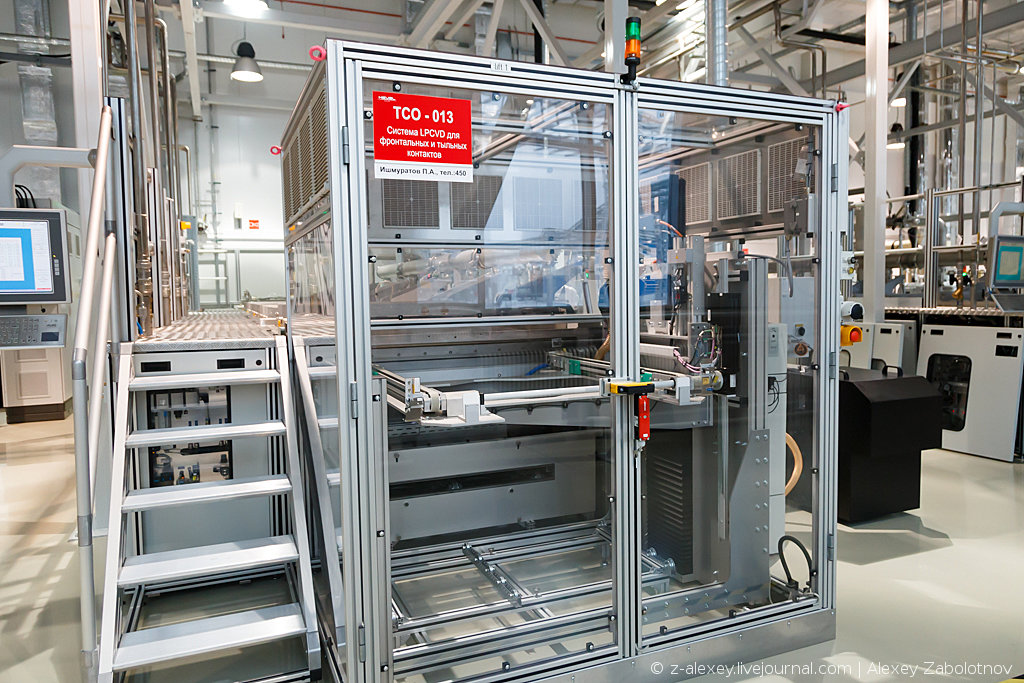

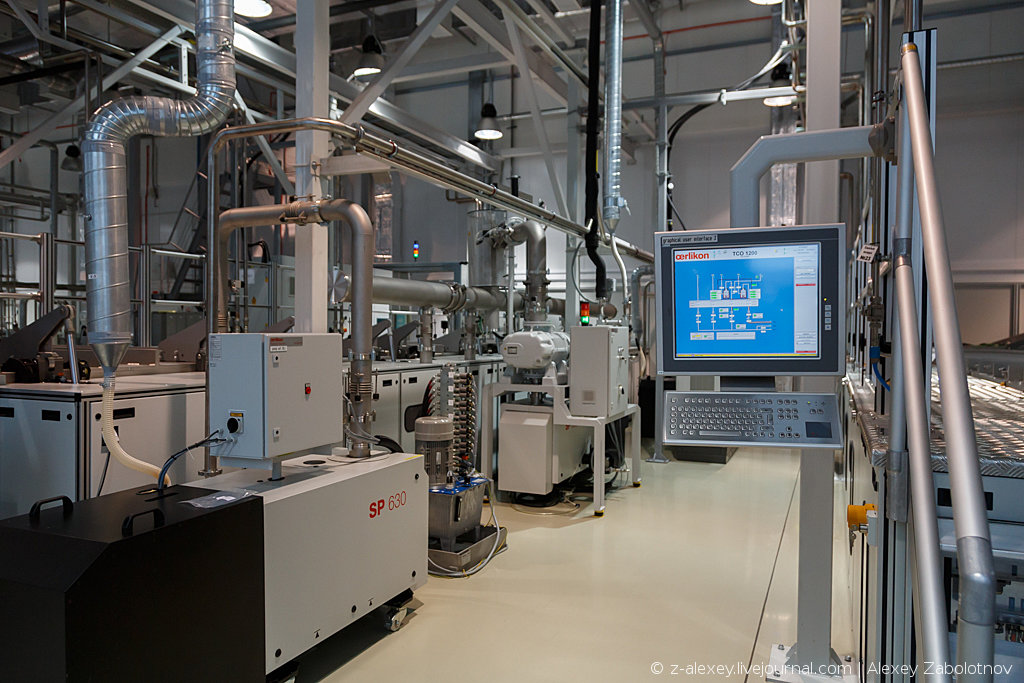

Система LPCVD для фронтальных и тыльных контактов.

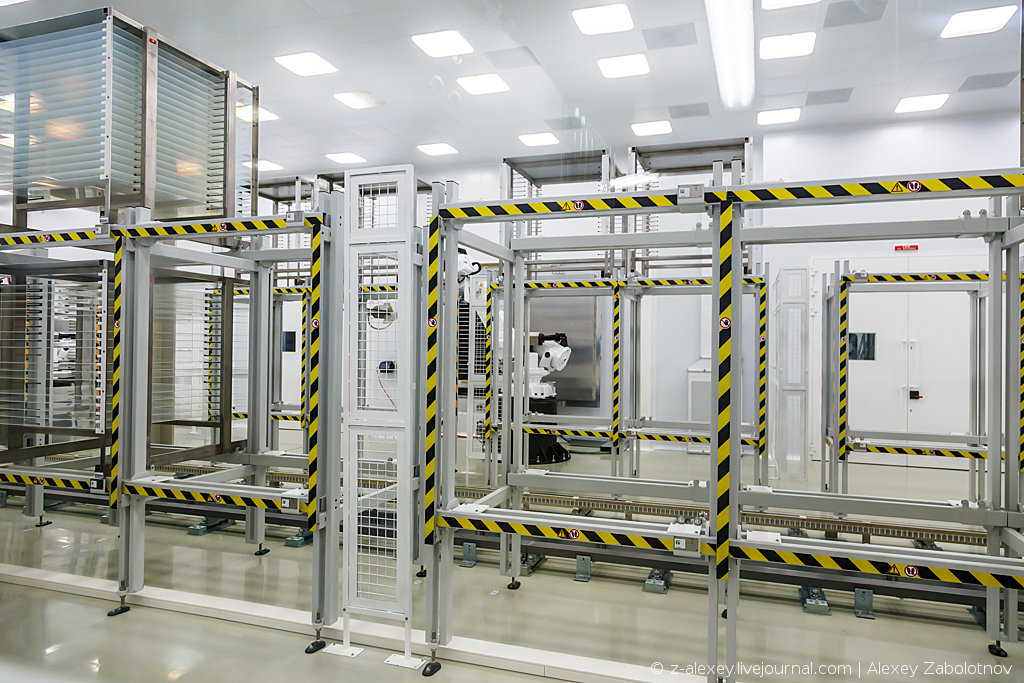

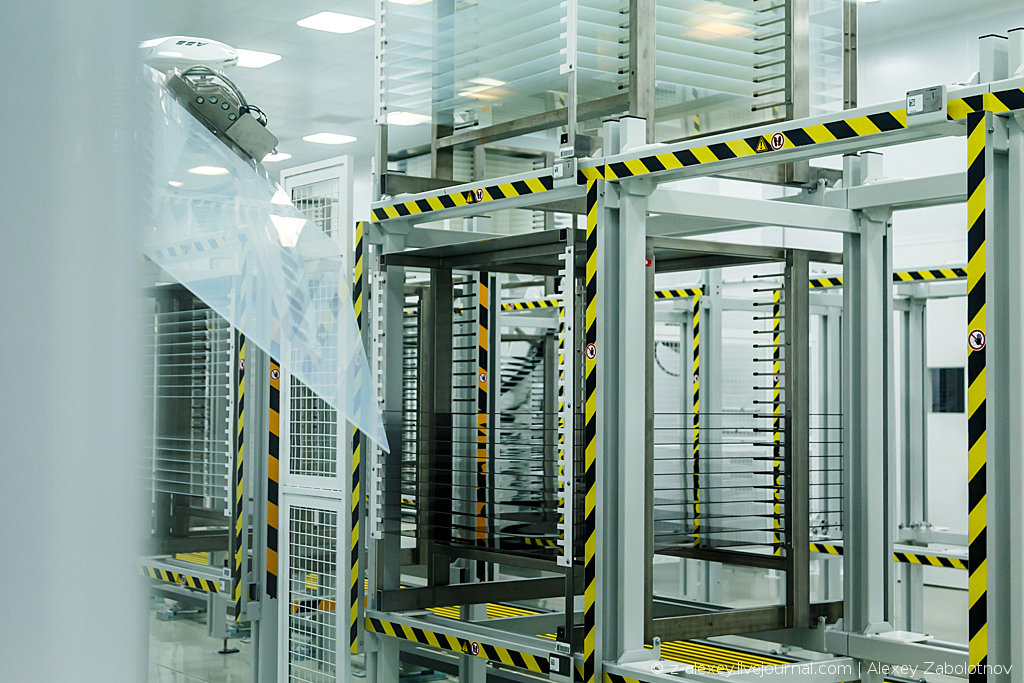

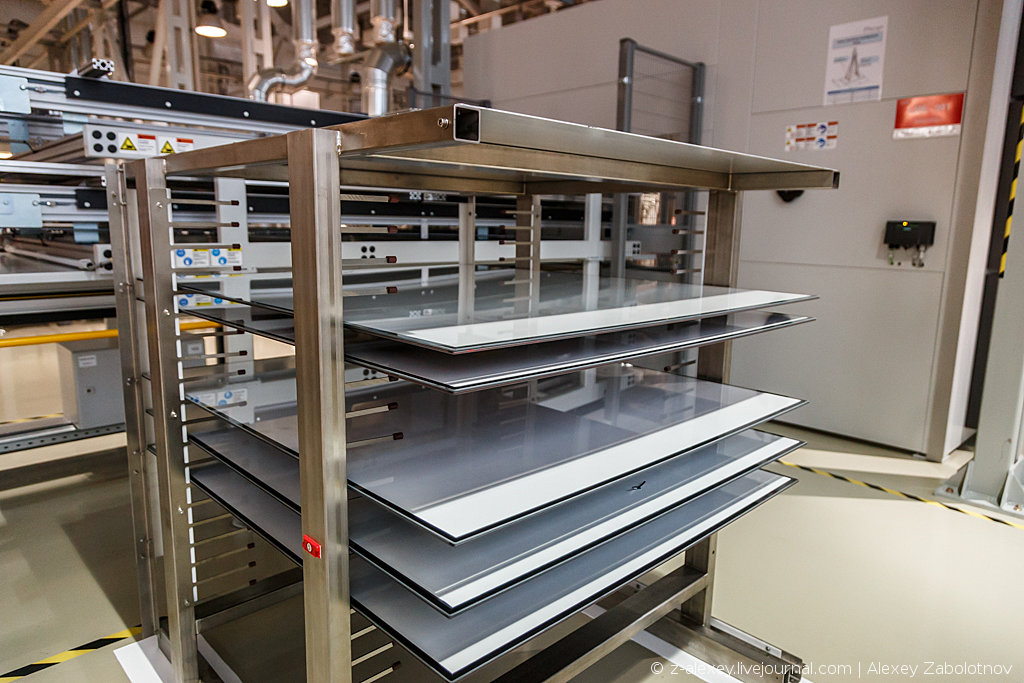

Робот захватил одну из подложек и переносит её в кассетку- набор из 20 подложек. После сборки кассеты перемещаются на нужную операцию. Кассету из 20 подложек робот собирает не дольше минуты.


Установка лазерного скрайбирования сегментирует модули на индивидуальные ячейки и последовательно соединяет ячейки друг с другом в единую электрическую цепь.


Установка очистки краев модуля лазерной абеляцией.

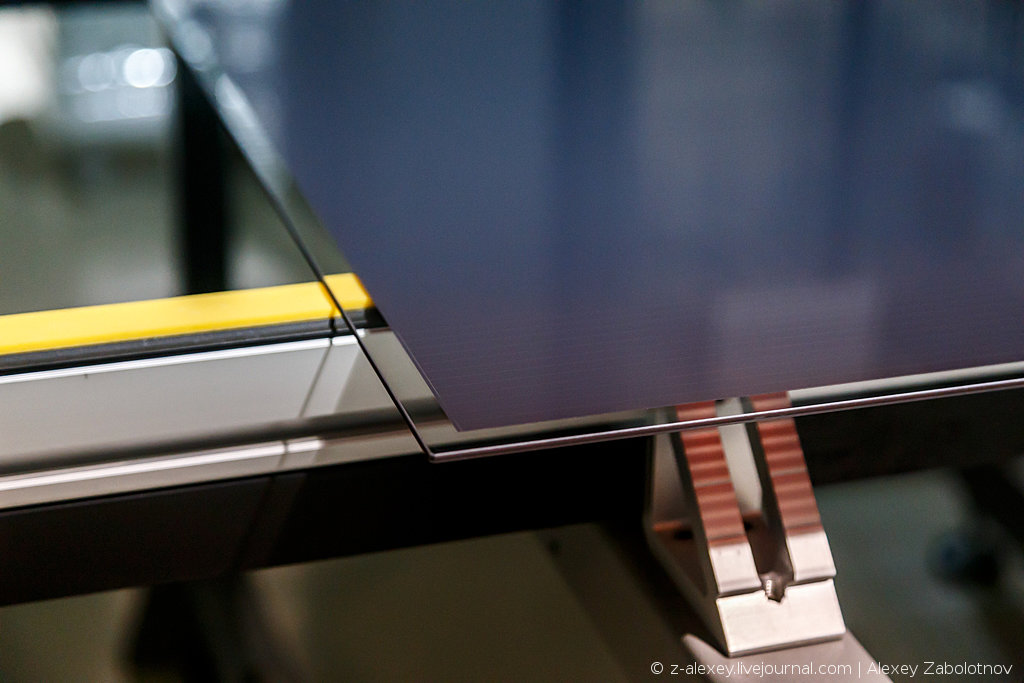

Удаление покрытия с кромок солнечного модуля производится с целью электрической изоляции. Для удаления покрытия с кромок используется мощный лазер.


Система наносит на зачищенный край модуля слой герметика.

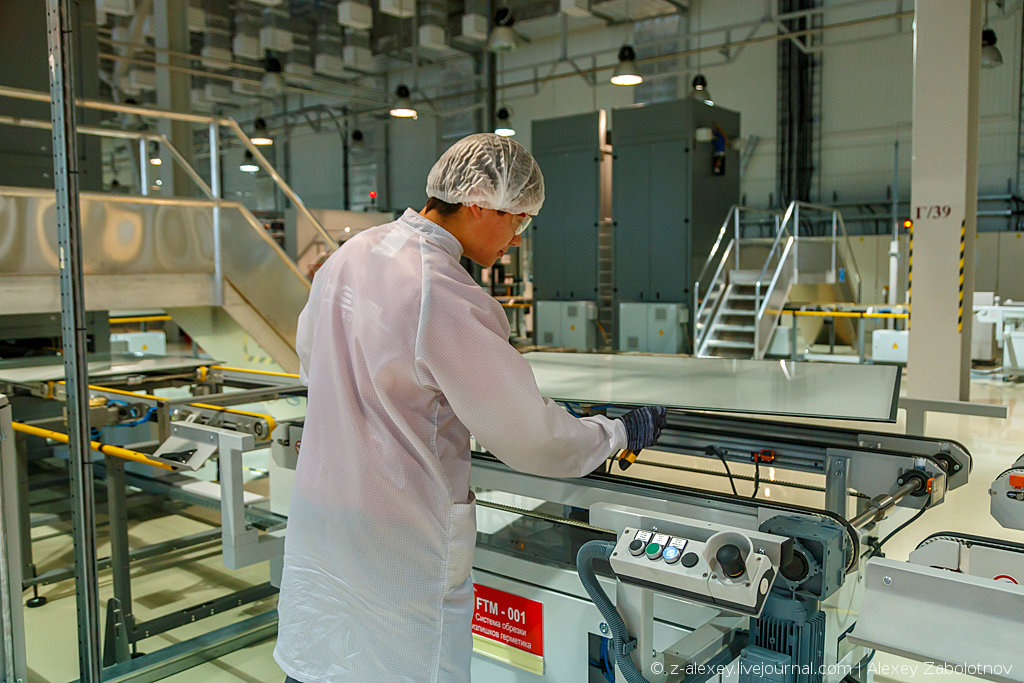

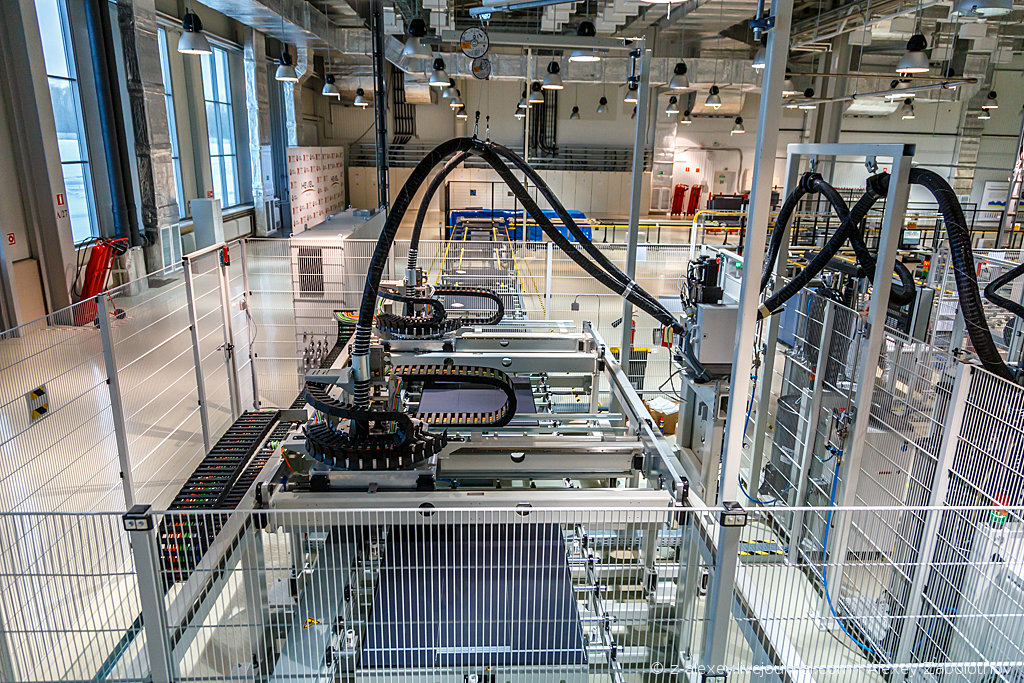

Совмещение заготовки модуля, ламинирующей пленки и заднего стекла.

Зачистка.

Робот устанавливает клеммную коробку.

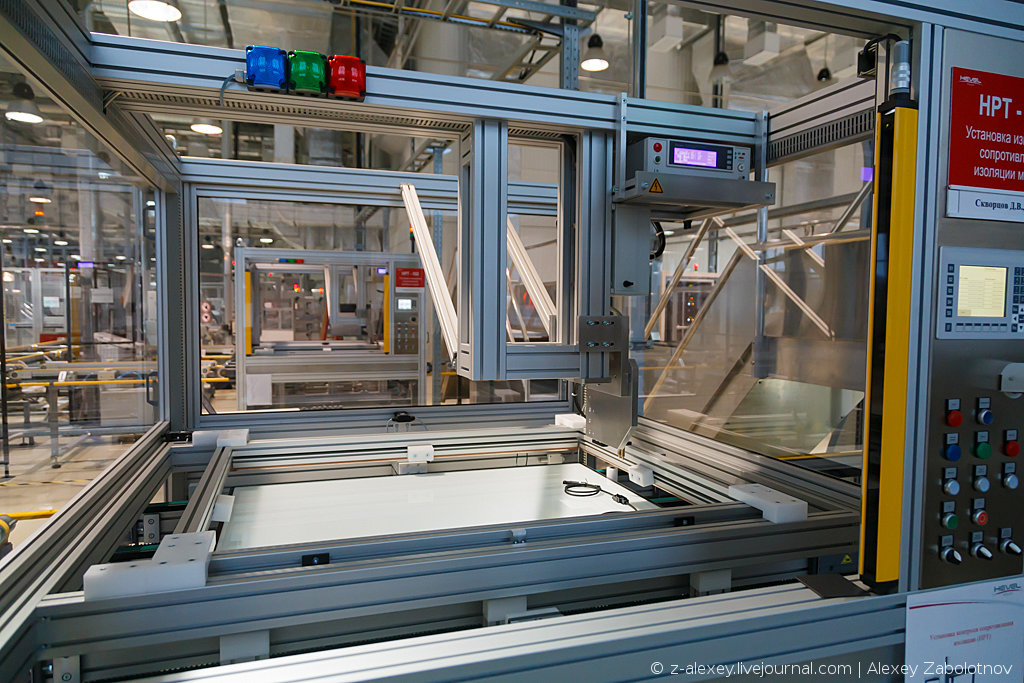

Контрольная установку измерения сопротивления изоляции.

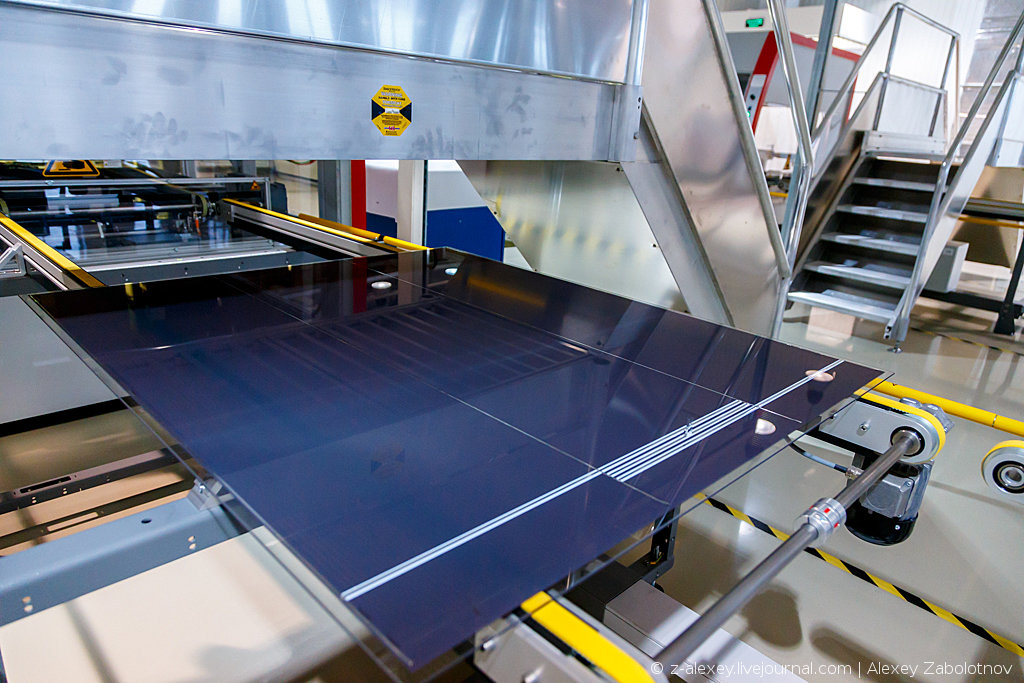

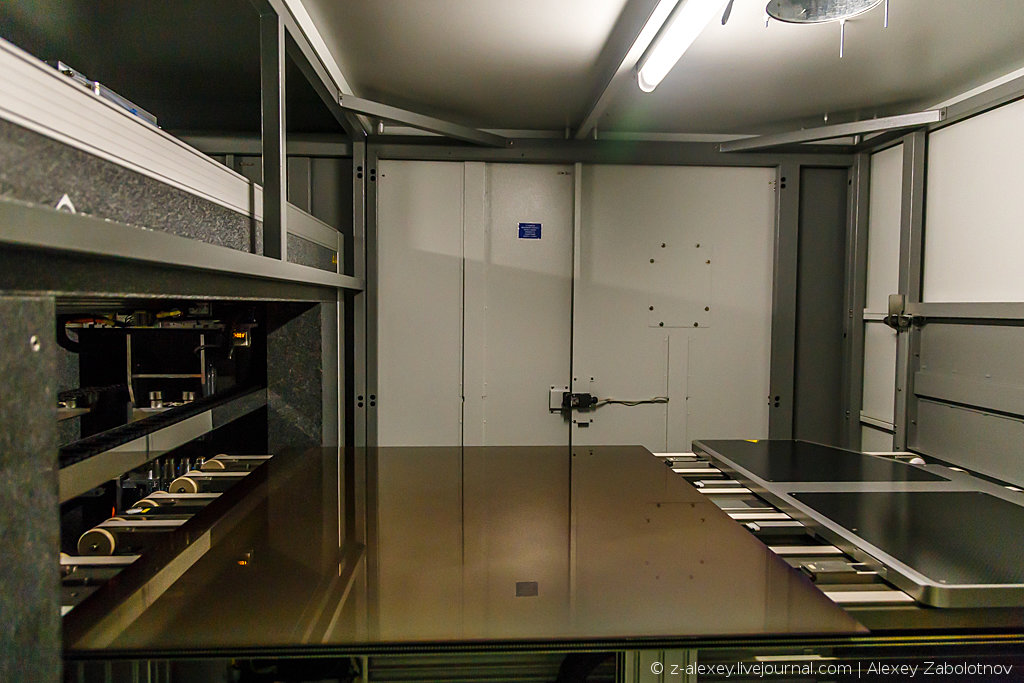

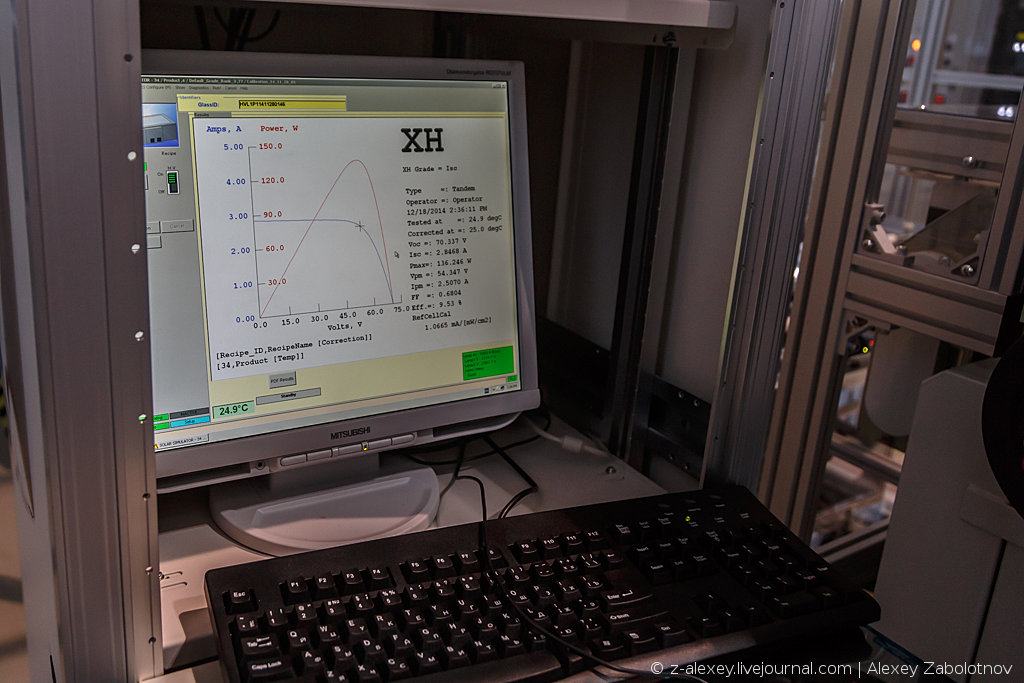

Каждый (!) модуль проходит проверку на эксплуатационные характеристики при стандартных условиях измерения. Система управления производством передает данные измерений на установку наклейки этикеток. На основе этих данных модули сортируются по мощности.

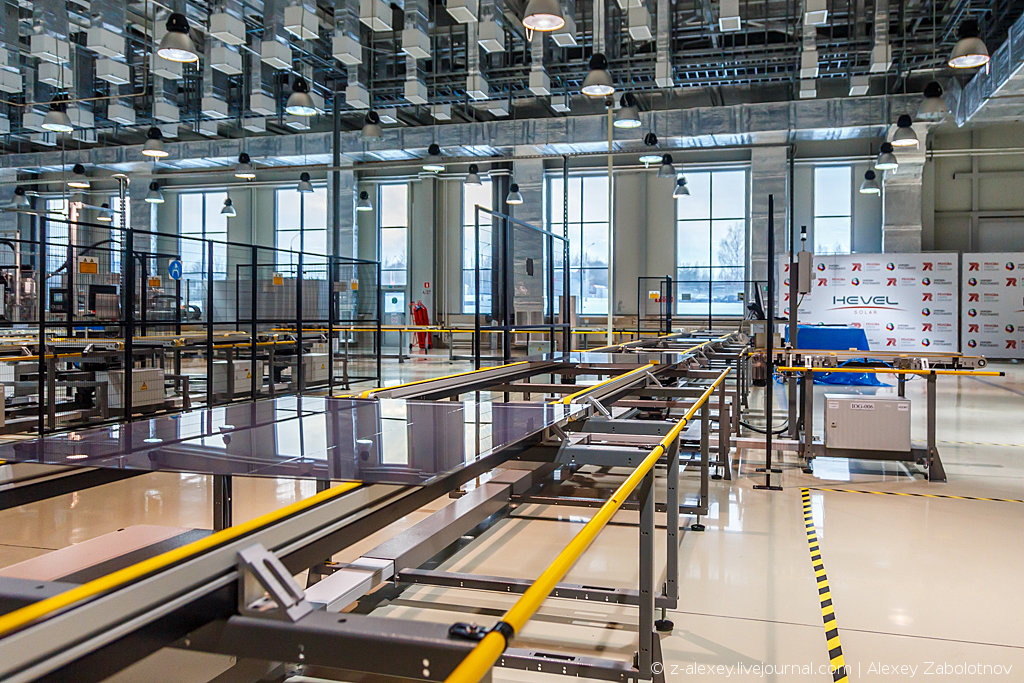

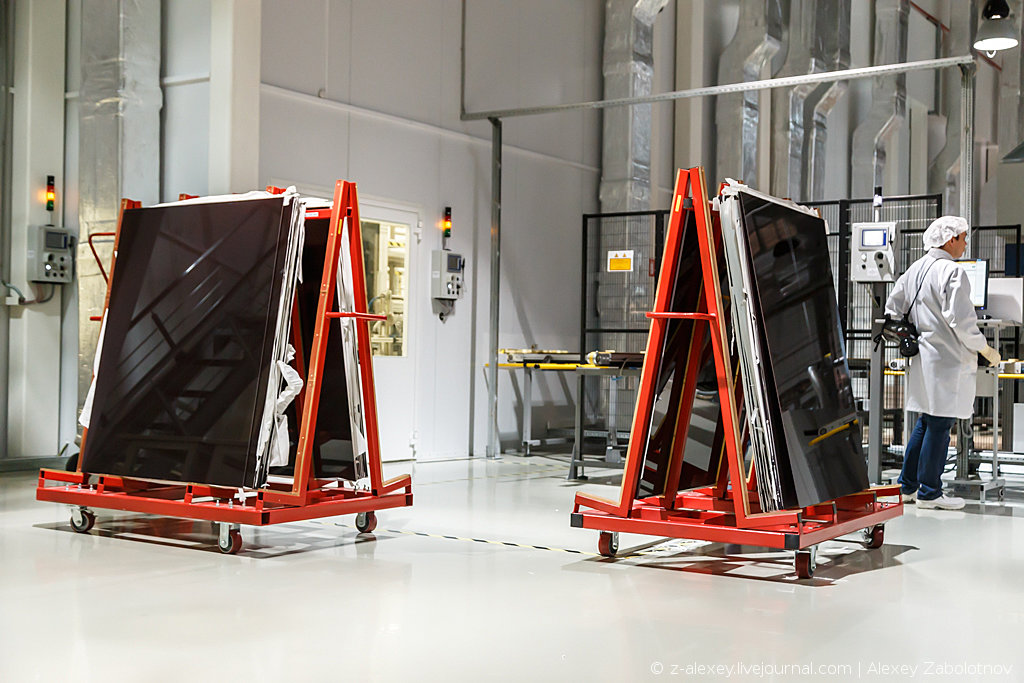

Готовые модули едут на склад

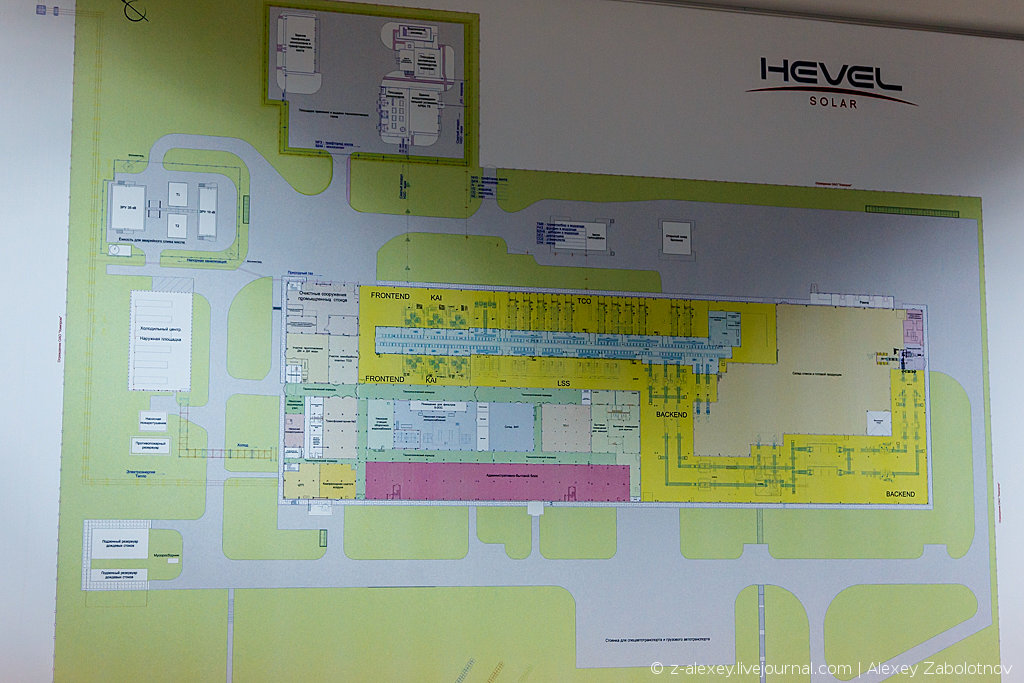

Общий план завода

Технические характеристики модулей. Номинальная пиковая мощность панелей составляет 120 – 125 Вт (при стандартных тестовых условиях – идеальный угол падения света с интенсивностью 1000 Вт на кв.м. и при температуре 25 градусов). Производитель гарантирует мощность не менее 90% от заявленной в течение 10 лет, и не менее 80% в течение 20 лет.
