Заземление. Что это такое и как его сделать (часть 2)

Продолжение статьи о заземлении, первая часть которой была опубликована на прошлой недели.

2 часть. Традиционные способы строительства заземляющих устройств (описание, расчёт, монтаж)

В этой части я расскажу о традиционных/ классических способах строительства заземлителей, применяемых примерно с начала двадцатого века.

Г. Основные способы строительства

Г1. Несколько коротких электродов (“уголок и кувалда”)
Г1.1. Особенности решения

Г1.1.1. Промерзание грунта зимой
Г1.1.2. Взаимное “экранирование”/ “затенение” электродов

Г1.2. Расчёт получаемого сопротивления заземления и необходимого количества заземляющих электродов
Г1.3. Монтаж
Г1.4. Достоинства и недостатки
Г1.5. Уменьшение количества электродов

Г2. Одиночный глубинный электрод (“обсадная труба”)
Г2.1. Особенность решения
Г2.2. Расчёт получаемого сопротивления заземления
Г2.3. Монтаж
Г2.4. Достоинства и недостатки

Г. Основные способы строительства

Напомню, в прошлой части я остановился на общем подходе.

При строительстве заземлителей чаще всего применяются вертикальные заземляющие электроды. Это связано с тем, что горизонтальные электроды трудно заглубить на большую глубину, а при малой глубине таких электродов — у них очень сильно увеличивается сопротивление заземления (ухудшение основной характеристики) в зимний период из-за замерзания верхнего слоя грунта, приводящее к большому увеличению его удельного электрического сопротивления.

В качества вертикальных электродов почти всегда выбирают стальные трубы, штыри/ стержни, уголки и т.п. стандартную прокатную продукцию, имеющую большую длину (более 1 метра) при сравнительно малых поперечных размерах. Этот выбор связан с возможностью легкого заглубления таких элементов в грунт в отличии, например, от плоского листа.

Существует два основных традиционных способа/ решения для строительства заземляющих электродов. Оба базируются на применении вертикальных заземляющих электродов.


Г1. Несколько коротких электродов (“уголок и кувалда”)

При таком подходе в качестве заземляющих электродов применяются небольшие (2-3 метра) стальные уголки/ штыри. Для создания заземлителя они соединяются вместе около поверхности грунта стальной полосой путем приваривания её к этим элементам электро или газосваркой.

Заглубление электродов в грунт производится банальным заколачиванием их кувалдой, которая находится в руках физически сильного и выносливого монтажника. Поэтому такое решение повсеместно применяется под условным названием «уголок и кувалда».

Заземление. Что это такое и как его сделать (часть 2)

Большая площадь контакта заземлителя с грунтом (вот о чём я) достигается большим количеством электродов (многоэлектродный заземлитель). Увеличивать глубину электродов (альтернативный путь увеличения площади контакта) очень затруднительно, т.к. с увеличением глубины увеличивается сила трения между монтируемым электродом и грунтом, а вес кувалды и силы монтажника имеют предел.

При выборе уголков/ штырей и другого подходящего металлопроката необходимо учитывать их коррозионную стойкость и возможность пропускать через себя токи большой величины в течении какого-то времени без расплавления.

Минимальные разрешенные поперечные размеры (сечения) заземляющих электродов описаны в таблице 1.7.4 ПУЭ, но последние годы чаще применяются поправленные и дополненные величины из таблицы 1 техциркуляра 11 от 2006 года ассоциации «РосЭлектроМонтаж» (источники).

В частности:

  • для уголка или прямоугольного профиля (полосы) из чёрной стали поперечное сечение должно составлять не менее 150 мм2 при минимальной толщине стенки 5 мм
  • для круглого стержня из чёрной стали минимальный диаметр должен быть 18 мм
  • для трубного профиля из чёрной стали минимальный диаметр должен быть 32 мм при минимальной толщине стенки не менее 3,5 мм
Г1.1. Особенности решения

При увеличении количества электродов необходимо учитывать некоторые особенности.

Г1.1.1. Промерзание грунта зимой

Зимой из-за промерзания грунта на глубины, в которых находится половина длины электродов (а это до 2-х метров) сопротивление такого заземлителя увеличивается. Для компенсации этого увеличения (для сохранения удовлетворительного качества заземления) заземлитель выполняется с достаточным “запасом” электродов. Например, для трёхметровых электродов необходимо двухкратное увеличение количества.

Г1.1.2. Взаимное “экранирование”/ “затенение” электродов

Кроме того, увеличением количества электродов необходимо компенсировать само увеличение количества электродов :-) Этот негативный момент т.н. “экранирования”/ “затенения” возникает при использовании множества заземляющих электродов и не позволяет близкорасположенным электродам полноценно “рассеивать” ток в окружающий грунт. Выражается в виде коэффициента использования проводимости заземлителя.

Например: десять электродов глубиной по 3 метра, расположенных в линию на расстоянии 3 метра (т.е. на расстояние = своей глубине) друг от друг “работают” на 60% от своей максимальной эффективности.
Десять этих же электродов, расположенных на расстоянии 6 метров (т.е. на расстояние = своей двойной глубине) друг от друга “работают” на 75% от своей максимальной эффективности.
Стопроцентная эффективность достигается отдалением электродов на расстояния около 30 метров (10 их глубин), что на практике никогда не используется в угоду стремления к адекватной компактности и стоимости монтажа заземляющего устройства.

Г1.2. Расчёт получаемого сопротивления заземления и необходимого количества заземляющих электродов

Опишу расчёты на примере десяти наиболее часто используемых для такого способа трёхметровых электродов в виде стального равнополочного уголка с шириной полки 50 мм, монтируемых на расстоянии 3-х метров друг от друга в канаве глубиной 0,5 метров (в п. Г1.3. объяснение “почему так”). Грунт, в котором будут монтироваться эти электроды, будет суглинком, обычным для России, с удельным электрическим сопротивлением 100 Ом*м.

Расчёты не сложны и проводятся в 3 этапа.

Получаемое сопротивление заземления
1 этап. Для начала необходимо вычислить сопротивление заземления одного заземляющего электрода.
Сопротивление заземления одиночного вертикального заземляющего электрода вычисляется по формуле:
Заземление. Что это такое и как его сделать (часть 2)

R1 составит 27,8 Ом
(при p = 100 Ом*м, L = 3 м, d = 0.05 м (50 мм; для плоских электродов под диаметром понимается их ширина), T = 2 м (T — расстояние от верхнего уровня грунта до середины заглубленного электрода)).

2 этап. Общее сопротивление нескольких электродов в идеальных условиях будет меньше сопротивления заземления одного электрода во столько раз, сколько будет электродов.
Заземление. Что это такое и как его сделать (часть 2)

Для десяти электродов общее сопротивление будет меньше в 10 раз и составит 2,78 Ом.

3 этап. “Компенсации”.
Сезонный коэффициент (увеличения сопротивления заземления в замерзшем зимой грунте) для таких электродов будет равен 2 (откуда это).
Коэффициент использования проводимости электродов будет равен 0.6, т.к. расстояние между электродами будет 3 метра (т.е. равное глубине электрода), а их количество — 10 штук (откуда это).
Оба коэффициента увеличивают сопротивление заземления.
Заземление. Что это такое и как его сделать (часть 2)

Итоговое общее сопротивление заземления вышеприведенных 10-ти электродов будет равно 5,56 Ом летом и 9,27 Ом зимой.

Необходимое количество заземляющих электродов
Представим, что наша задача — заземлить телекоммуникационное оборудование и для этого необходимо получить заземление с сопротивлением не более 4 Ом.

1 этап. Всё повторяется. Вычисляем сопротивление заземления одного/ одиночного заземляющего электрода.
Заземление. Что это такое и как его сделать (часть 2)

R1 составит 27,8 Ом.

2 этап. Количество электродов в идеальных условиях напрямую зависит от необходимого сопротивления заземления с округление в большую сторону (“потолок”).
Заземление. Что это такое и как его сделать (часть 2)

Для достижения 4-х Ом количество электродов получится 7 штук (округление 6,95).

3 этап. “Компенсации”.
Сезонный коэффициент (увеличения сопротивления заземления в замерзшем зимой грунте) для таких электродов будет равен 2.
Коэффициент использования проводимости электродов будет зависеть от рассчитываемого количества электродов — заранее его не выбрать. Однако можно прикинуть наихудший вариант и, допустив, что электродов будет больше 20, взять для расчёта величину 0,5.
Оба коэффициента увеличивают необходимое количество заземляющих электродов.
Заземление. Что это такое и как его сделать (часть 2)

Итоговое необходимое количество вышеприведенных заземляющих электродов будет равно 28 штук (округление 27,8). Совпадение с сопротивлением заземления одного электрода случайно.

Г1.3. Монтаж

Монтаж описанного выше многоэлектродного заземлителя выглядит примерно так.

  1. От места ввода заземляющего проводника внутрь здания/ объекта по периметру/ контуру этого здания вдоль его стен на удалении в 1 метр копается канава длиной 84 метра (28 электродов на 3 метра) глубиной 0,5-0,7 метра.
  2. В эту канаву на расстоянии не менее 3-х метров друг от друга кувалдой забиваются предварительно заостренные с нижней стороны (болгаркой) стальные уголки или отрезки арматуры длиной 3 метра в количестве 28 метров.
  3. После забивания всех электродов — в канаву укладывается заземляющий проводник от ввода в здание (где расположен электрощит) до самого дальнего электрода. Обычно при таком способе таким проводником выступает стальная полоса 4*50 мм.
  4. Полоса качественно (!) длинным швом приваривается к электродам.
  5. Место сварки покрывается слоем битума или антикоррозионной краской, т.к. оно имеет склонность к быстрой коррозии в грунте.
  6. Канава засыпается.
  7. Снаружи или внутри здания делается переход со стальной полосы на медный провод, подключаемый к электрощиту.
    Для малых мощностей обычно делается вот так:
    Заземление. Что это такое и как его сделать (часть 2)

Углубление на 0,5-0,7 метра (канава) необходимо для механической и погодной изоляции проводника (полосы) и верхушек электродов. Например, чтобы не повредить их во время копки грунта для цветника и чтобы сталь меньше намокала во время дождя (это позволяет уменьшить её коррозию, а значит увеличить срок службы).

Взаимное расстояние между электродами не менее 3-х метров является некоторый мерой противодействия эффекту “экранирования”/ “затенения” электродов друг от друга.

Использование сварки для соединения элементов из чёрной стали — настоятельно рекомендовано ПУЭ (п. 1.7.139).

Используемые материалы:

  • стальной уголок шириной 50 мм и толщиной стенки 5 мм = 84 метра
  • или отрезки стальной гладкой арматуры диаметром 18 мм = 84 метра
  • стальная полоса 4*50 мм = около 85 метров
  • битум или антикоррозионная краска

Используемый инструмент:

  • лопата
  • кувалда потяжелее (4-5 кг)
  • сварочный аппарат

Используемые ресурсы:

  • сильный и выносливый монтажник
  • монтажник, обладающий навыками сварщика
Г1.4. Достоинства и недостатки

Достоинства:

  • простота
  • дешевизна материалов и монтажа
  • доступность материалов и монтажа

Недостатки:

  • высокая стоимость доставки материала на объект (в легковой автомобиль не положить из-за размеров и веса материалов)
  • необходимость применения большого объема грубой силы (копать канаву, махать кувалдой)
  • необходима сварка, а значит, сварочный аппарат и человек с навыками сварщика. Ситуация усугубляется при отсутствии на объекте электричества.
  • большая площадь, занимаемая заземлителем: часто несколько десятков метров около здания (десять 3-метровых электродов должны будут расположены в канаве длиной 27 метров)
  • небольшой срок службы электродов в 5-15 лет (особенно в грунтах с высокими грунтовыми водами). Увеличение поперечных размеров (толщины стали) чревато увеличением сложности монтажа.
  • неудобный монтаж, т.к. при использовании даже 2-метровых электродов в начале забивания необходимо вставать на какую-то скамейку/ лестницу и уже с нее “махать кувалдой”
  • невозможность монтажа в каменистом грунте

Г1.5. Уменьшение количества электродов

Иногда совместно с этим решением применяется метод кардинального снижения удельного электрического сопротивления грунта, который позволяет сократить количество заземляющих электродов в 2-3 раза при сохранении получаемого сопротивления заземления. Иными словами — этот метод позволяет существенно снизить сопротивление заземления.
Речь идёт о засолении грунта в месте размещения электродов путем добавления в него большого объема поваренной соли NaCl (в среднем — 5 килограмм на метр длины канавы, в которую ведется монтаж). При её растворении в грунте (выщелачивании (wiki)) резко повышается концентрация ионов, участвующих в переносе заряда, а следовательно снижается его (грунта) электрическое сопротивление.

При неоспоримом положительном достоинстве такого метода, а также при его простоте и дешевизне — он имеет два огромных недостатка, которые грозят восстановлением заземлителя практически “с нуля”:

  • за счет вымывания соли из грунта (дожди, весеннее таяние снега), концентрация ионов падает до естественного уровня за 1-3 года
  • соль вызывает сильную коррозию стали, разрушая электроды и заземляющий проводник за 2-3 лет

Г2. Одиночный глубинный электрод (“обсадная труба”)
Г2.1. Особенности решения
Г2.2. Расчёт получаемого сопротивления заземления
Г2.3. Монтаж
Г2.4. Достоинства и недостатки

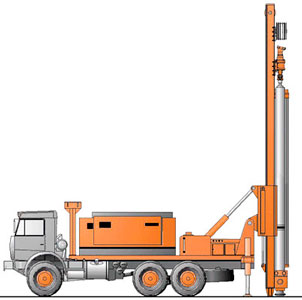

При таком подходе заземлителем является глубокий электрод (чаще всего одиночный) в виде стальной трубы, размещенной в пробуриваемом в грунте отверстии. Бурение и размещение в отверстии трубы выполняется специальной машиной — буровой установкой (обычно на базе грузового автомобиля).
Заземление. Что это такое и как его сделать (часть 2)

Большая площадь контакта заземлителя с грунтом (вот о чём я) достигается большой длиной (вернее, глубиной) электрода. Кроме того, за счет достижения глубинных слоев грунта, в большинстве случаев имеющих меньшее удельное электрические сопротивление, такой способ имеет бОльшую эффективность (меньшее сопротивление заземления), чем первый — при одинаковой суммарной длине электродов.

Г2.1. Особенность решения

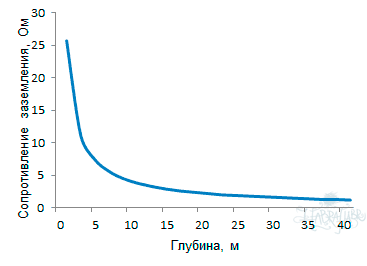

При увеличении глубины электрода необходимо учитывать, что в однородном грунте сопротивление заземления снижается не пропорционально этому увеличению (больше глубина -> меньше уменьшение сопротивления).
Заземление. Что это такое и как его сделать (часть 2)

Поэтому при отсутствии на глубине слоев грунта с более низким удельным электрическим сопротивлением стоит рассмотреть вопрос увеличения количества электродов, а не увеличения глубины одиночного электрода. На решение этого вопроса будут влиять и стоимость монтажа дополнительных электродов, и доступность площади для их размещения.

Но напомню (оригинал): … на практике более чем в 70% случаев грунт на глубине более 5 метров имеет в разы меньшее удельное электрическое сопротивление, чем у поверхности, за счет большей влажности и плотности.

Г2.2. Расчёт получаемого сопротивления заземления

Опишу расчёты на примере одиночного тридцатиметрового электрода в виде стальной трубы диаметром 100 мм, смонтированной в канаве глубиной 0,5 метров. Грунт, в котором будет монтироваться этот электрод, будет для упрощения расчёта однородным суглинком, обычным для России, с удельным электрическим сопротивлением 100 Ом*м.

Расчёт проводится в 1 этап.

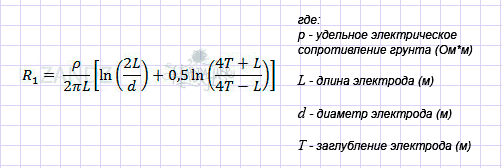

Сопротивление заземления одиночного вертикального заземляющего электрода вычисляется по формуле:
Заземление. Что это такое и как его сделать (часть 2)

R1 составит 3,7 Ом
(при p = 100 Ом*м, L = 30 м, d = 0.1 м (100 мм), T = 15.5 м (T — расстояние от верхнего уровня грунта до середины заглубленного электрода)).

Сравните с результатом в п. Г1.2. Даже при условии однородного грунта одиночный глубинный заземлитель оказывается много эффективнее, чем многоэлектродный, что скажется на огромной разнице в занимаемой этим заземлителем площадки на поверхности.
Но в этой “эйфории” не стоит забывать про стоимость буровых работ, о чём я упомяну ниже в п. Г2.4. (“Недостатки”).

Г2.3. Монтаж

На практике монтаж такого заземлителя в чём-то проще монтажа многоэлектродного заземлителя из первого решения (Г1).

  1. От места ввода заземляющего проводника внутрь здания/ объекта на удалении в 3 метра (для безопасного подъезда установки) в сторону перпендикулярно стены копается канава длиной 3-4 метра глубиной 0,5-0,7 метра.
  2. Буровая установка производит бурение и установку электрода (“обсадная труба”).
  3. В канаву укладывается заземляющий проводник от ввода в здание (где расположен электрощит) до электрода. Обычно при таком способе таким проводником выступает стальная полоса 4*50 мм.
  4. Полоса качественно (!) длинным швом приваривается к электроду-трубе.
  5. Место сварки покрывается слоем битума или антикоррозионной краской, т.к. оно имеет склонность к быстрой коррозии в грунте.
  6. Канава засыпается.
  7. Снаружи или внутри здания делается переход со стальной полосы на медный провод, подключаемый к электрощиту. Например, как описано в п. Г1.3.

Используемые материалы:

  • стальная труба диаметром 100-200 мм с толщиной стенки 3,5-5 мм = 30 метров
  • стальная полоса 4*50 мм = около 5 метров
  • битум или антикоррозионная краска

Используемый инструмент:

  • буровая установка
  • лопата
  • сварочный аппарат

Используемые ресурсы:

  • монтажник, обладающий навыками сварщика

Г2.4. Достоинства и недостатки

Достоинства:

  • высокая эффективность
  • компактность, т.к. не нужно “городить” множество электродов
  • сезонная НЕзависимость качества заземления. Зимой из-за промерзания грунта сопротивление такого заземлителя почти не изменяется из-за нахождения в зоне промерзающего грунта не более 5-10% длины электрода.

Недостатки:

  • высокая стоимость буровых работ (от 1500-2000 рублей за метр бурения). Приведенный в расчётах (п. Г2.2.) электрод обойдется в 50-60 тысяч рублей.
  • (как и у первого способа) необходима сварка, а значит, сварочный аппарат и человек с навыками сварщика.
  • (как и у первого способа) небольшой срок службы электродов в 5-15 лет (особенно в грунтах с высокими грунтовыми водами).
    При использовании толстостенной трубы возможно его увеличение до большего срока, однако это вызывает увеличение стоимости этой трубы.

Современные технологии

Традиция — это прогресс в минувшем; в будущем прогресс станет традицией (Эдуар Эррио)

В конце двадцатого века было разработано решение, которое обладает достоинствами обоих описанных выше способов, не имея присущих им недостатков.

Кроме того, сильное влияние засоления грунта на снижение сопротивления заземления (п. Г1.5.) настолько привлекло внимание инженеров, что было найдено “лекарство” от недостатков этого метода — вымывания соли из грунта и коррозии электродов. Оно породило очень интересный способ строительства заземлителя, применимый там, где пасуют простые металлические электроды — в вечномёрзлых, а также каменистых грунтах.

О них я расскажу в следующей, заключительной, части.

Примерный дата выхода — до 5.06.


Алексей Рожанков, технический специалист.

При подготовке данной статьи использовались следующие материалы:

  • Правила Устройства Электроустановок (ПУЭ), часть 1.7 в редакции седьмого издания (гуглить)
  • Технический циркуляр 11/2006 ассоциации «Росэлектромонтаж» (гуглить)
  • Публикации на сайте “Заземление на ZANDZ.ru
  • Собственный опыт и знания

Автор: arozhankov
