Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 1

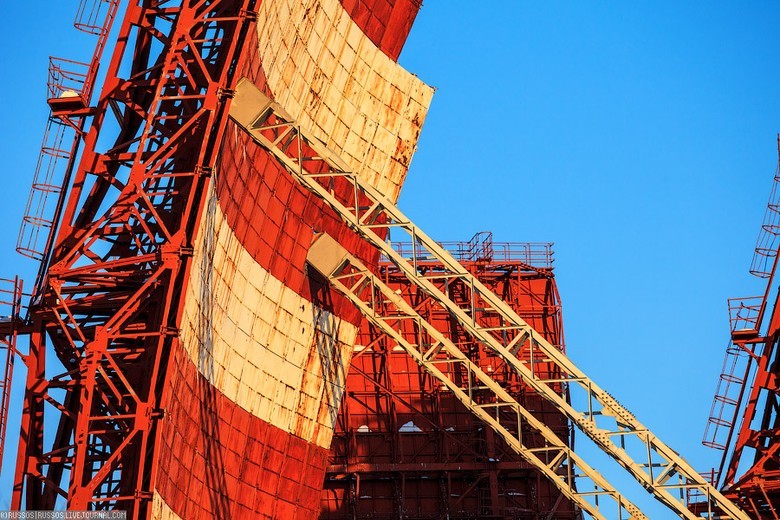

Недавно мы писали о европейских радиорелейных линиях связи, используемых, в основном, для нужд биржевой торговли. Их протяжённость — несколько сотен километров. Но сегодня мало кто знает о том, что в Советском Союзе была построена тропосферная радиорелейная линия протяжённостью больше 13 000 км, охватившая наши северное и тихоокеанское побережья, а также протянувшаяся вдоль рек Обь, Енисей и Лена.

Что такое тропосферная радиосвязь?

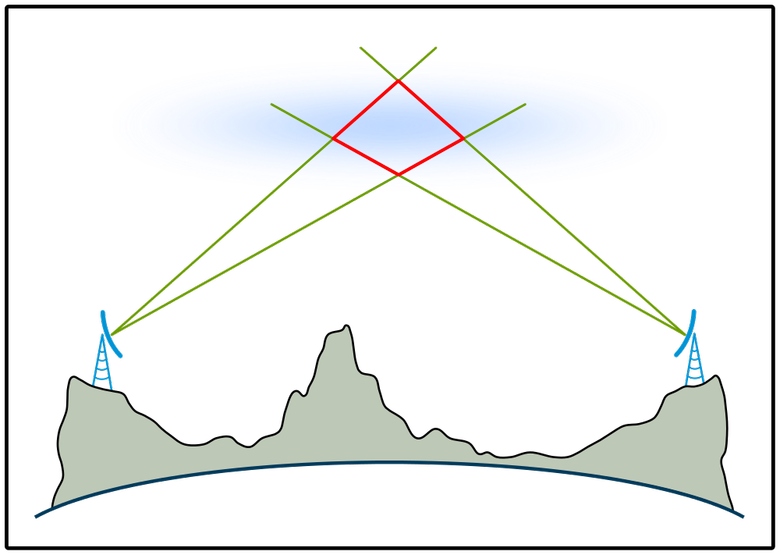

В 1940-50-х годах учёные обосновали и изучили возможность загоризонтного распространения радиосигнала: когда приёмник и передатчик находятся так далеко друг от друга, что не могут общаться по прямой из-за искривления планеты и сложного рельефа. Вместо этого сигнал направляется не в сторону приёмника, а под углом в небо, и радиоволны на высоте 10-15 км отражаются (переизлучаются) от верхней границы (условно) тропосферы и попадают в приёмник. Благодаря этому расстояние между приёмником и передатчиком может достигать 400-600 км.

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 2

Конечно, описание очень упрощённое, и в жизни всё гораздо сложнее: граница проходит на разных высотах в зависимости от географической широты, высота «отражающего слоя» постоянно колеблется, сигнал переизлучается в широком диапазоне и сильно ослабляется, что требует мощных передатчиков и антенн большого размера, и так далее.

Военное и мирное строительство

Как и все наиболее передовые технологии, тропосферная радиорелейная связь возникла в военной среде. В 1950-х годах Пентагон был озабочен возросшей дальностью действия советской бомбардировочной авиации, которая уже могла нанести бомбовый удар по США через Северный Полюс. Однако узнать о подлёте бомбардировщиков американцы не могли — их просто нечем было засечь. И поэтому в 1954 году началось строительство линии DEW — сети РЛС раннего предупреждения. И для обеспечения связи между радарными станциями и командным центром началось развёртывание тропосферных радиорелейных линий.

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 3

В СССР, с его гигантскими труднодоступными регионами, колоссальным северным побережьем, почти целиком находящимся за Полярным кругом, всегда остро стояла проблема транспорта и связи. После войны началось активное освоение Крайнего Севера и Дальнего Востока, и потребность в надёжной связи стала ещё острее. Поэтому в 1950-х у нас разработали оборудование станций радиорелейной связи «Горизонт». В 1961 году была испытана первая улучшенная версия станции «Горизонт-М» (60-канальной). После успешных испытаний началось проектирование линии связи, которая должна была в первую очередь связать территории Крайнего Севера с европейской частью страны.

ТРРЛ «Север»

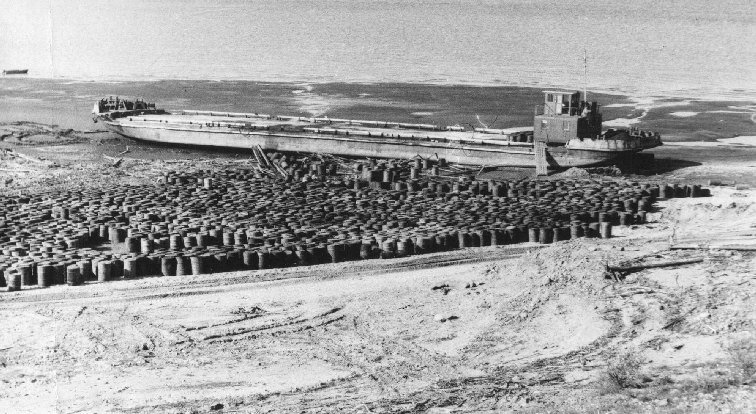

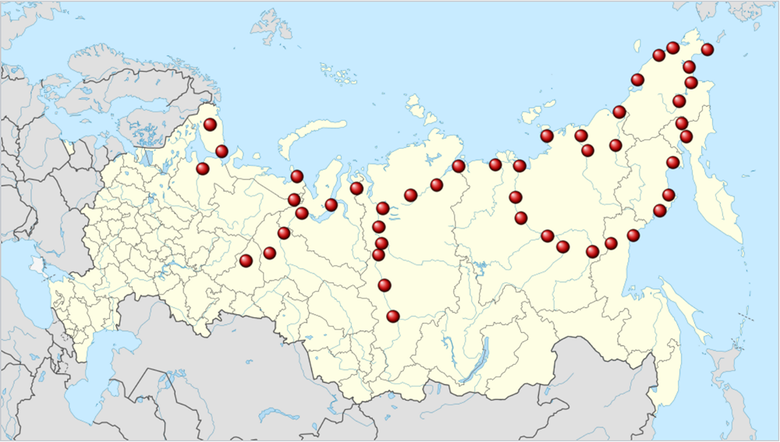

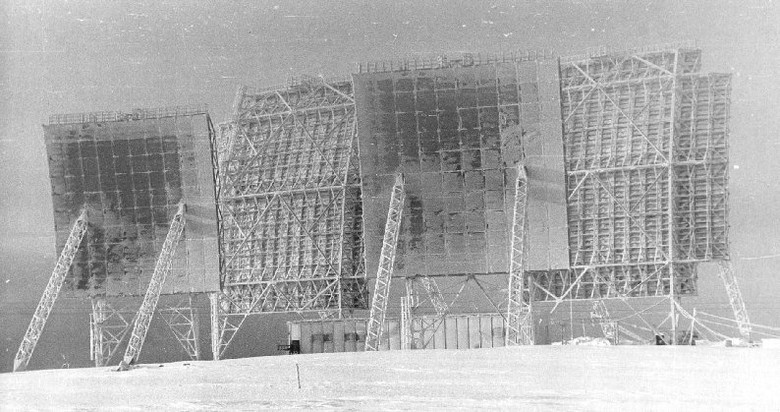

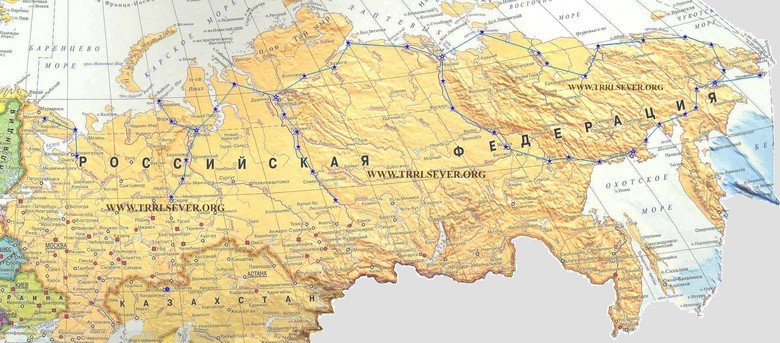

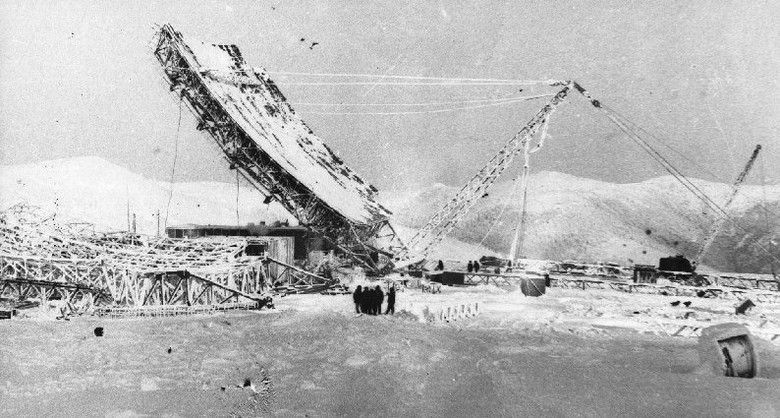

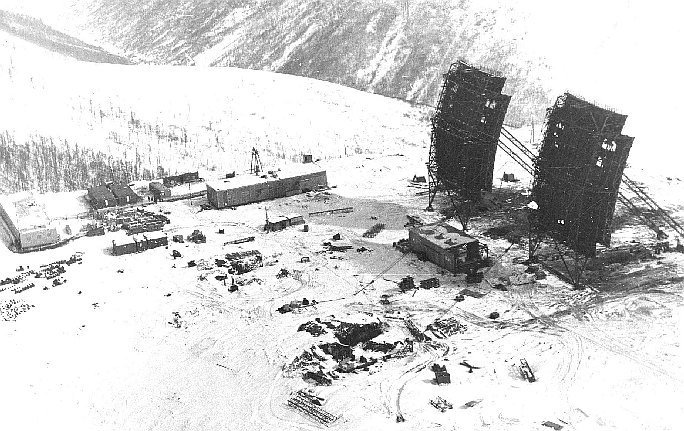

С 1966 года, в тяжелейших условиях — экстремальные холода, вечная мерзлота, бездорожье, сложный рельеф, глубокий снежный покров, непроходимая тайга — началось возведение сети станций стратегической тропосферной радиорелейной линии связи (ТРРЛ) «Север». Строительство продолжалось до 1970 года, всего было возведено 46 станций.

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 4

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 5

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 6

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 7

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 8

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 9

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 10

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 11

Что представляла собой типичная станция «Горизонт-М»?

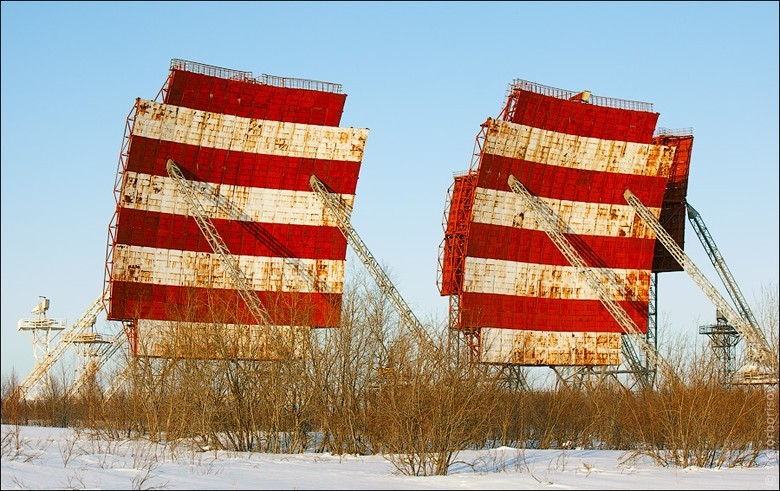

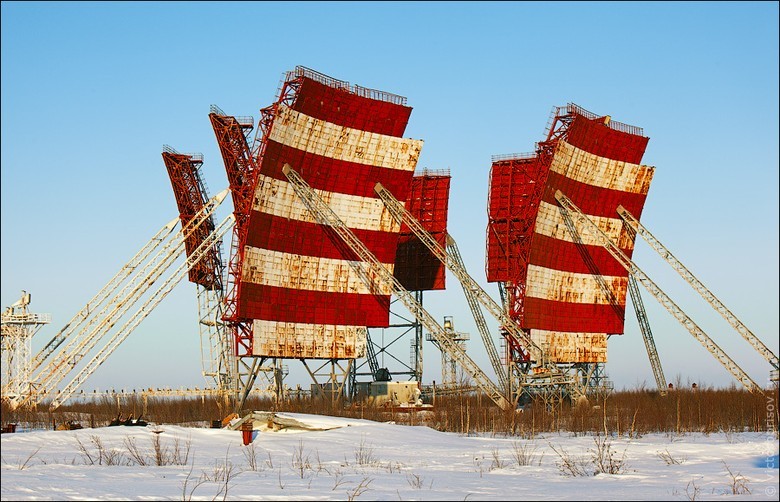

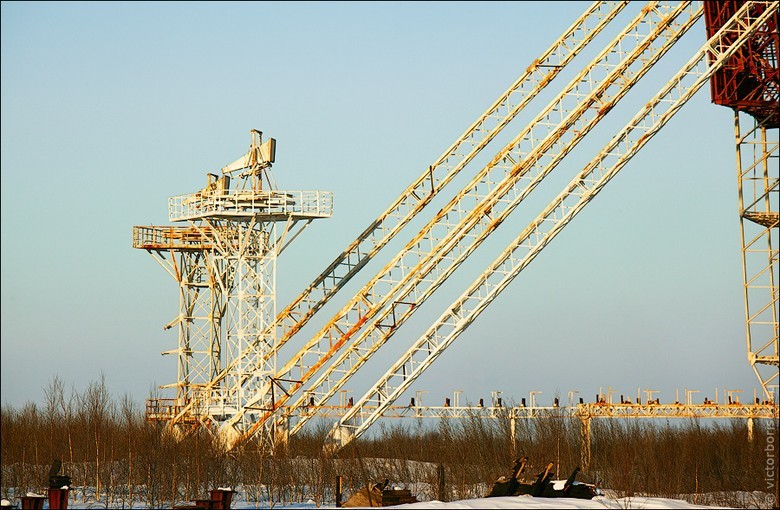

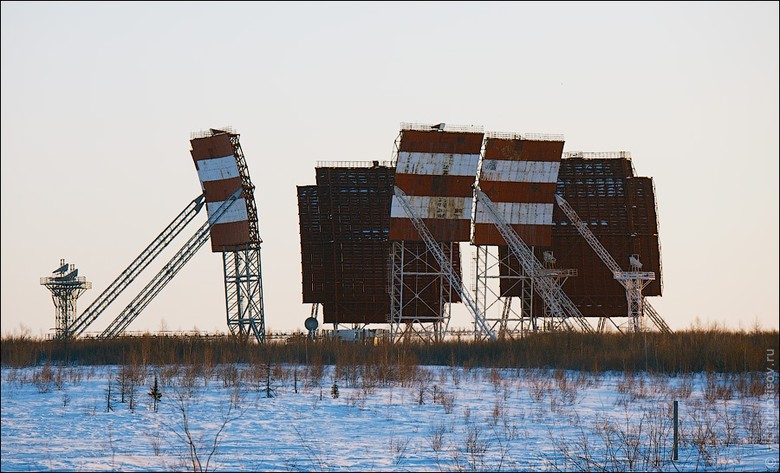

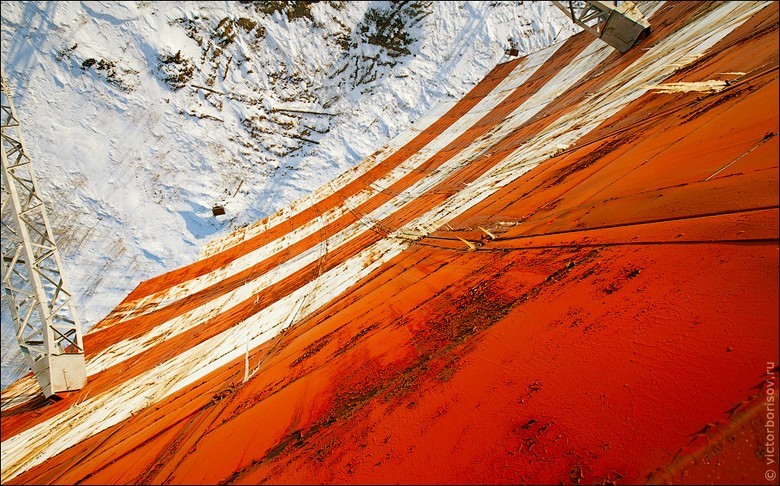

Во-первых, это антенный комплекс, состоящий из огромных параболических антенн размером 20х20 или 30х30 метров. Рабочий диапазон — 700-1000 МГц. Огромный размер антенн был обусловлен очень сильным затуханием сигнала в дециметровом и сантиметровом диапазонах. На момент своего создания, ТРРЛ «Север» была настоящим достижением инженерной мысли.

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 12

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 13

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 14

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 15

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 16

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 17

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 18

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 19

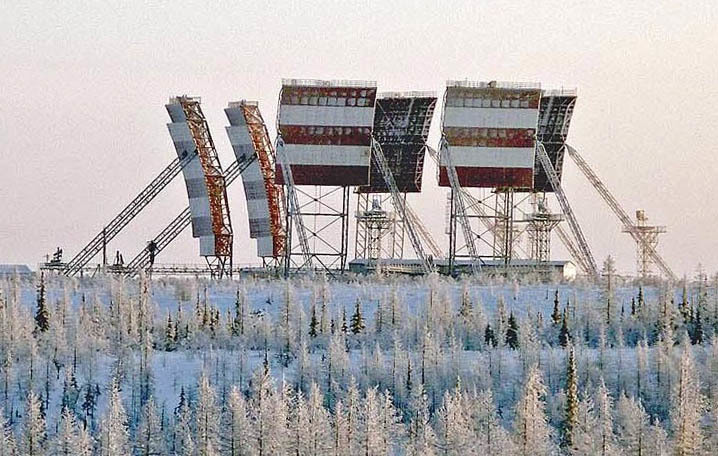

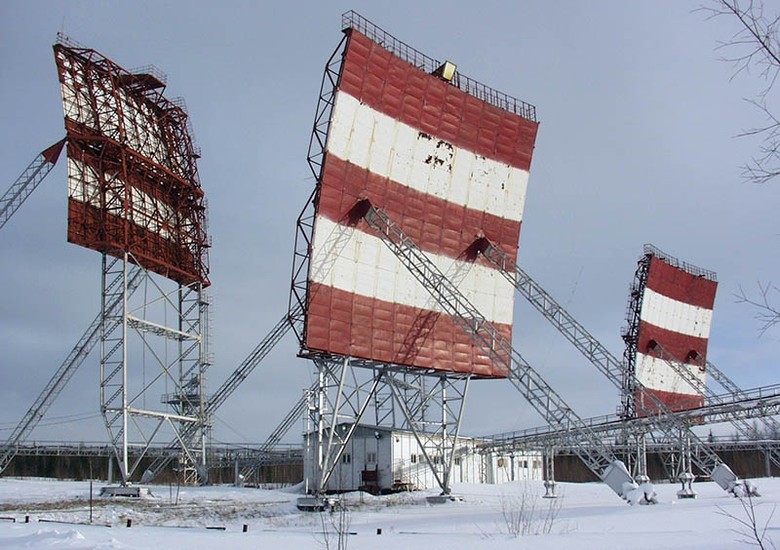

Рядом находились технические здания с аппаратурой, склады, дизельная электростанция и казармы. Как правило, станции строились у чёрта на рогах — в безлюдных местностях, вдалеке от дорог и вообще какой-либо цивилизации. Каждый объект был полностью автономен и зависел только от периодических поставок дизельного топлива и продуктов.

За таким большим, достаточно сложным и хрупким хозяйством нужно постоянно присматривать, но гражданские специалисты вовсе не горели желанием не то что жить, но даже периодически добираться в эти забытые места. Поэтому обслуживание ТРРЛ «Север» было возложено на армию: каждая станция была закреплена за какой-либо воинской частью. Это имело смысл и потому, что магистральная линия решала нужды как народного хозяйства, так и военных.

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 20

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 21

В течение всего времени эксплуатации линии её аппаратура постоянно модернизировалось, повышалась надёжность. К 1977 году удалось добиться коэффициента исправного действия «Севера» 99,99%: несмотря на все сложности обеспечения тропосферной связи, пропадание сигнала даже на одну минуту уже считалось ЧП. На наиболее нагруженных направлениях количество каналов было увеличено до 72-84.

ТРРЛ «Север» исправно служила вплоть до 1990-х. Однако развитие спутниковой связи и развал СССР привели к тому, что станции начали одну за другой консервировать — по сути, закрывать. Последняя из «Горизонт-М» прекратила свою работу в 2003 году.

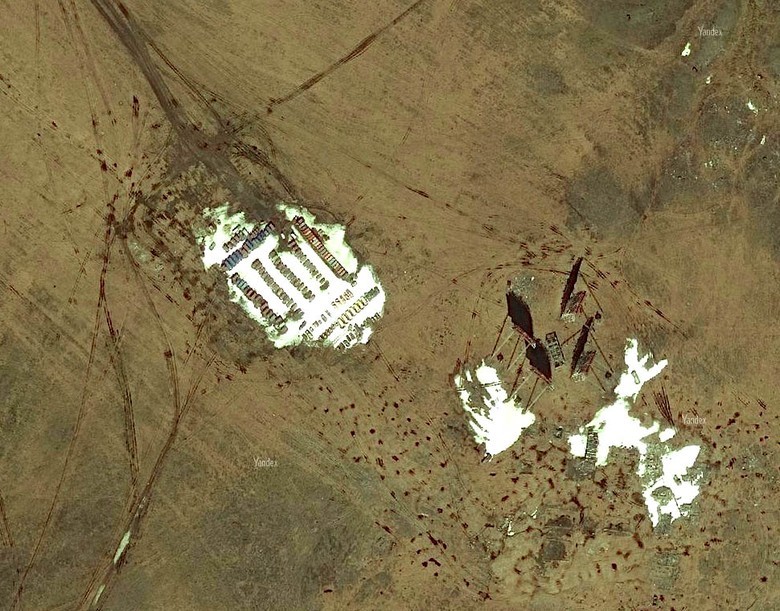

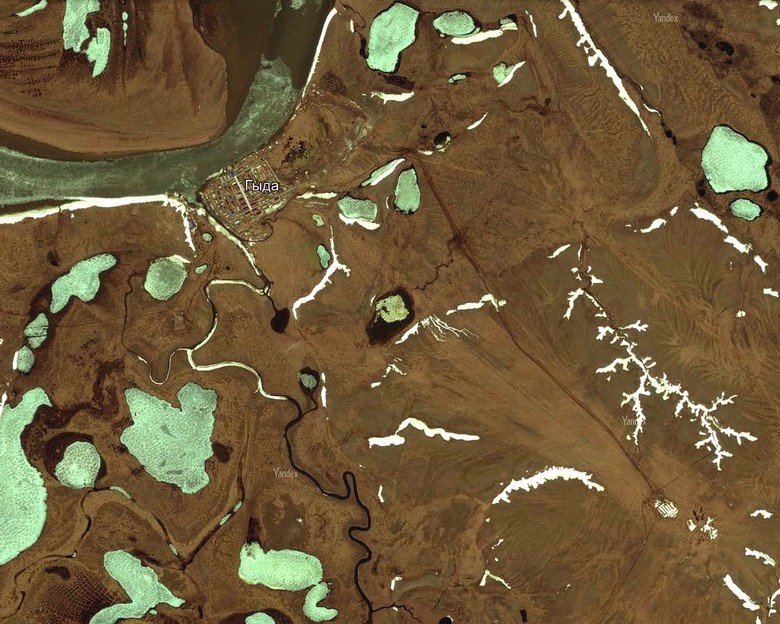

Станция «Ока» (в правом нижнем углу) возле посёлка Гыда в 2012 году:

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 22

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 23

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 24

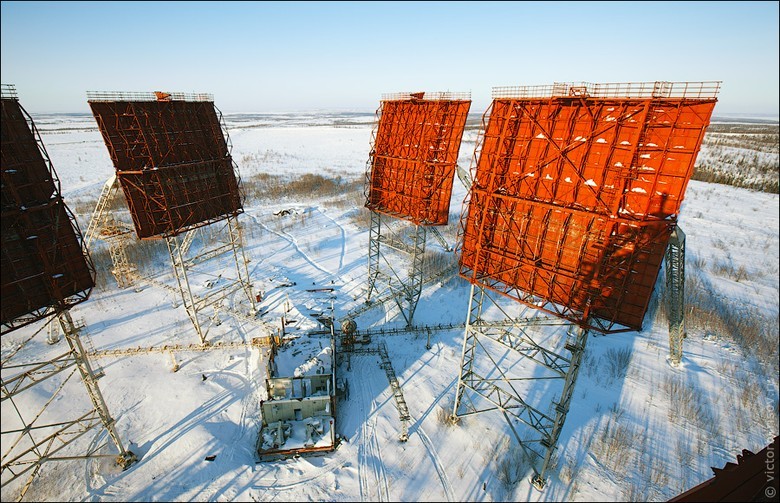

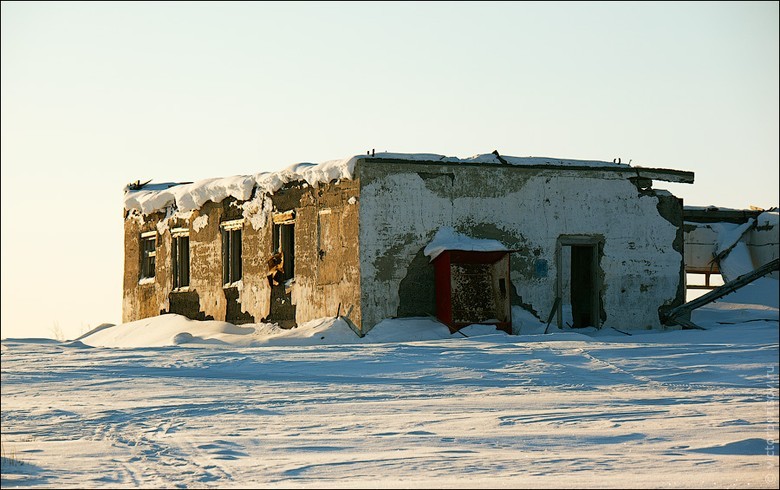

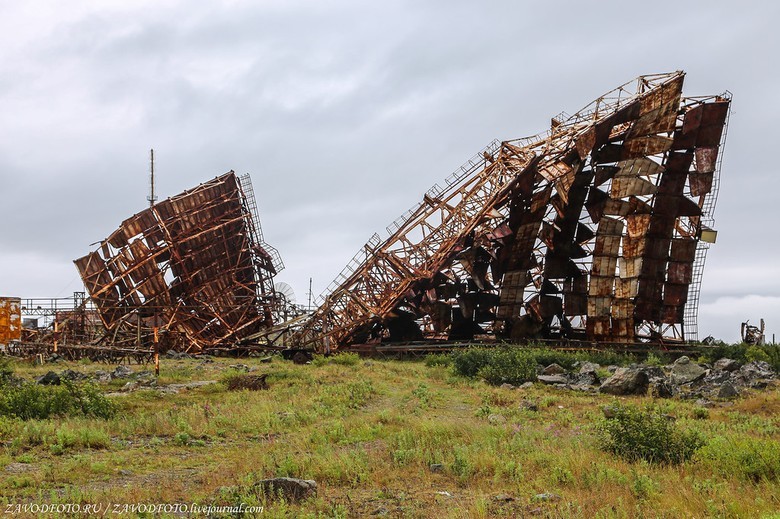

Сегодня большинство станций заброшено и разграблено. На некоторых станциях, расположенных неподалёку от населённых пунктах, постройки приспособлены под склады. По слухам, на самых отдалённых объектах инфраструктура сохранилась почти не тронутой.

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 25

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 26

Волна уходит за горизонт: советская тропосферная радиорелейная линия связи «Север» - 27

Такая участь постигла не только российский «Север», но и многие американские станции тропосферной радиорелейной связи. Например, линия, построенная в 1950-е и переданная в управление Японии в 1974-м. Американский аналог «Севера», линия White Alice на Аляске просуществовала до 1980-х: из-за развития спутниковой связи её вывели из эксплуатации и в течение 20 лет часть станций перестроили, а большую часть — снесли. Но некоторые из объектов сохранились до сих пор, превратившись, как и станции ТРРЛ «Север», в реликты, памятники технологиям связи.
