Посох для Деда Мороза

в 6:19, , рубрики: fpga, магия, микроконтроллер, посох деда мороза, программирование микроконтроллеров, Разработка под Arduino

Посох для Деда Мороза - 1

Каждый год 31-го декабря я в костюме Деда Мороза и жена в роли Снегурочки разъезжаем по городу по своим друзьям с поздравлениями. Поскольку уже скоро наступит Новый Год, я решил проверить, все ли у меня к нему готово и достал из подвала свой давно видавший виды посох. К моему удивлению, пролежав в подвале целый год он исправно работал даже сейчас! Его аккумулятор все еще как-то заряжен! Посох не очень ярко, но светится. Конечно придется подзарядить, да и смотрю один светодиод перестал работать, но это дело поправимое — починим.

Этот посох я изготовил еще в 2012-м году и с тех пор он служил мне верой и правдой. Штука достаточно простая, но очень эффектная, особенно ему радуются дети. Он почти как меч джедая — только посох, а для настоящего Деда Мороза — это вещь просто необходимая. Решил написать про него здесь на Хабре — вдруг кто-то проникнется идеей и сделает такой и себе к Новому Году, время еще есть.

Для изготовления посоха понадобятся:

  • кусок пластиковой водопроводной трубы 1.3 метра;
  • немного блестящей самоклейки для украшения;
  • кусок сетевого кабеля UTP-5 или любого другого подходящего;
  • синие светодиоды, хотя бы 24 штуки;
  • аккумулятор;
  • кнопка включения;
  • любая маленька плата микроконтроллера или FPGA, у кого что есть, которую вы умеете программировать;
  • большой шар-елочная игрушка, который можно разделить пополам и чтобы в него можно было спрятать и плату и аккумулятор.

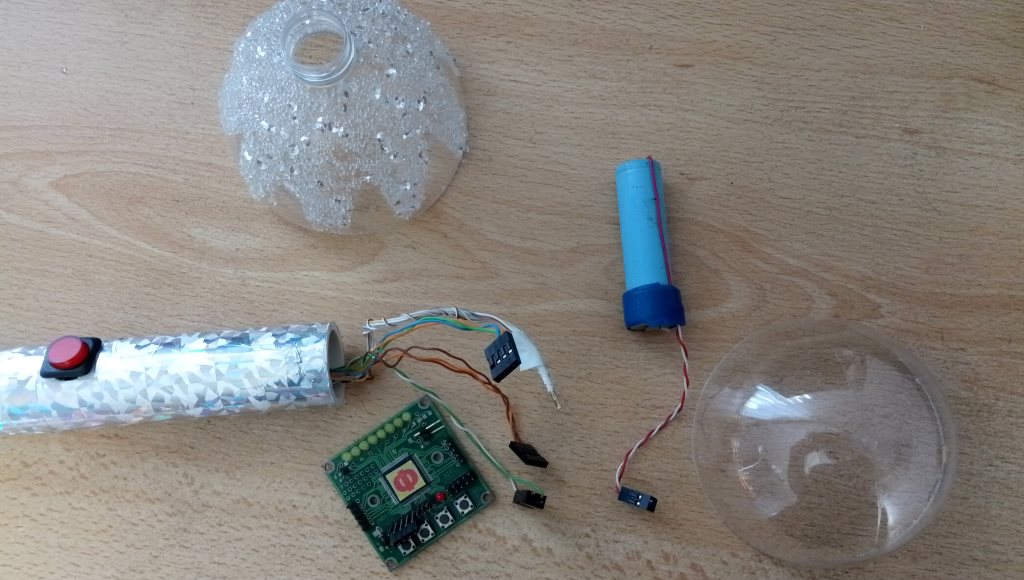

Необходимые запчасти видны на этом фото:

Посох для Деда Мороза - 2

Устройство посоха очень простое. Тут особенно и писать нечего. Берем белую водопроводную пластиковую трубу и сверлим несколько отверстий на одинаковом расстоянии 200 мм. У меня получилось 6 отверстий.

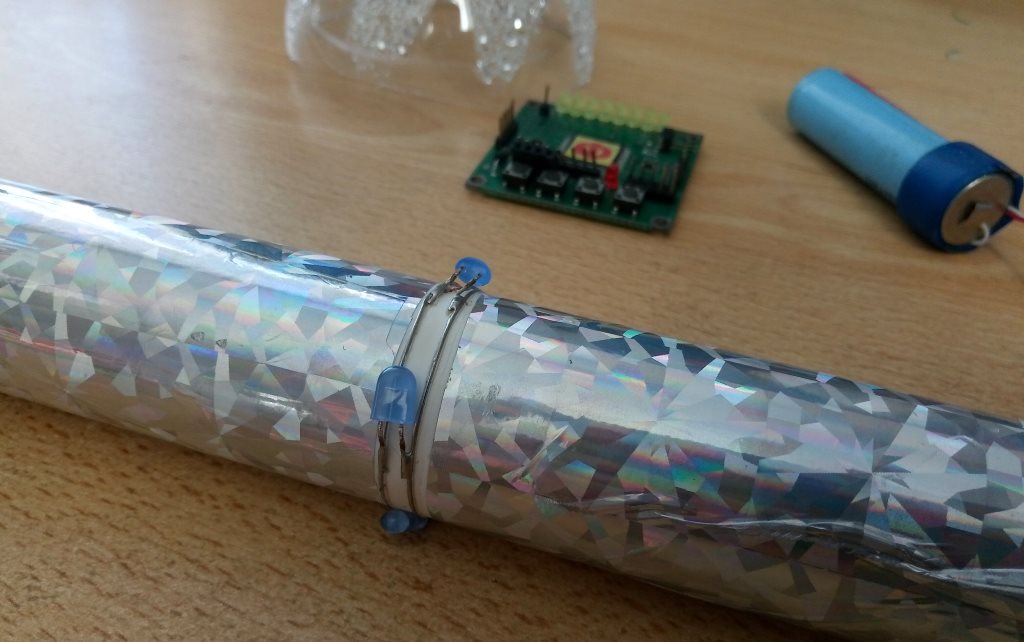

Распускаем кабель UTP-5 на несколько витых пар. Нужно шесть пар проводов. Запускаем их в отверстия и выводим через один конец трубы, туда, где будет волшебный шар посоха. Там где пары проводов заходят в отверстия трубы зачищаем их и плотно оборачиваем вокруг трубы на некотором расстоянии друг от друга. Спаиваем. К получившейся «шине» по кругу посоха припаиваем параллельно 4 синих светодиода:

Посох для Деда Мороза - 3

Вверху трубы нужно просверлить отверстие побольше и туда вклеить кнопку включения управляющей платы:

Посох для Деда Мороза - 4

У меня в качестве платы управления идет платка «Марсоход». Тут стоит ПЛИС Альтеры MAX II и поскольку плата изначально предназначалась для подлючения маломощных игрушечных двигателей, то на плате выводы чипа объединены по 10 штук, чтобы выдать ток побольше. Таких объединенных выводов на плате как раз 6 штук — это «сигналы» платы f0, f1, f2, f3, f4, f5. Значит я могу напрямую питать от этих выводов светодиоды не боясь спалить вывод ПЛИС. так же на самой плате есть 8 желтых светодиодов — их тоже можно зажигать. Если шар на вершине посоха полупрозрачный, то это тоже добавит визуального эффекта.

Если вы будете использовать в посохе к примеру Ардуино, то возможно придется спаять небольшую платку с транзисторными ключами для управления многими светодиодами, так как с одного пина микроконтроллера лучше не брать больше 10-15мА, а нам нужно для светодиодов гораздо больше.

Плату нужно прошить управляющей программой. Идея такая, что когда нажимаешь на посохе кнопку, то включается плата и она сразу же начинает зажигать на посохе огни. Тут у кого какая фантазия. Я сперва зажигаю по очереди все светодиоды от первого ряда до шестого, а потом гашу по очереди с шестого по первый.

Код на Verilog HDL наверное пояснит лучше, что я имею ввиду:

module effect(
	input wire clk,
	input wire mclk,
	output wire [7:0]leds,
	output wire f0,
	output wire f1,
	output wire f2,
	output wire f3,
	output wire f4,
	output wire f5
);

reg [3:0]cnt;
reg [5:0]bits;

initial
begin
 bits= 6'h00;
 cnt = 4'h0;
end

always @(posedge clk)
	if(cnt==11)
		cnt<=0;
	else
		cnt <= cnt + 1'b1;

always @*
begin
	case(cnt)
	4'h0: bits = 6'b000001;
	4'h1: bits = 6'b000011;
	4'h2: bits = 6'b000111;
	4'h3: bits = 6'b001111;
	4'h4: bits = 6'b011111;
	4'h5: bits = 6'b111111;
	4'h6: bits = 6'b011111;
	4'h7: bits = 6'b001111;
	4'h8: bits = 6'b000111;
	4'h9: bits = 6'b000011;
	4'ha: bits = 6'b000001;
	default:
			bits = 6'b000000;
	endcase
end

assign f0 = bits[0] & mclk;
assign f1 = bits[1] & mclk;
assign f2 = bits[2] & mclk;
assign f3 = bits[3] & mclk;
assign f4 = bits[4] & mclk;
assign f5 = bits[5] & mclk;

assign leds = {bits[5],bits[5],bits[4],bits[3],bits[2],bits[1],bits[0],bits[0]};

endmodule

Это не модуль верхнего уровня, это модуль effect.v Из топ модуля сюда подается две тактовых частоты clk~40Гц — эта частота определяет скорость эффекта и вторая частота mclk~320Гц, в восемь раз выше. Сигнал mclk дополнительно модулирует выводы опять же, чтоб они не всегда были включены, чтоб не так ярко светили светодиоды и не грелся чип.

Не знаю нужно ли занаучивать эту статью. Но на всякий случай напишу, что вышеприведенный код Verilog вполне можно отсимулировать с помощью вот такого тестбенча:

`timescale 1ms / 1us

module tb;

reg clock = 1'b0;
always #10
	clock = ~clock;

reg [3:0]counter=0;
always @(posedge clock)
	counter <= counter+1;

wire [7:0]wleds;
wire wf0,wf1,wf2,wf3,wf4,wf5;

effect inst(
	.clk( counter[2] ),
	.mclk( clock ),
	.leds( wleds ),
	.f0( wf0 ),
	.f1( wf1 ),
	.f2( wf2 ),
	.f3( wf3 ),
	.f4( wf4 ),
	.f5( wf5 )
);

initial
begin
	$dumpfile("out.vcd");
	$dumpvars(0,tb);

	#10000;
	$finish();
end

endmodule

Как именно производится симуляция проектов можно почитать, например, вот здесь.

Ну и по результатам симуляции можно получить вот такие временные диаграммы сигналов:

Посох для Деда Мороза - 5

Если вы задумаете делать этот проект на Ардуине — это тоже можно. Я правда не большой знаток Ардуины, но мне кажется, что код может выглядеть как-то так:

int start_pin = 2;
int end_pin = 8;

void setup()
{
  for (int i = start_pin; i< end_pin; i++ )
    pinMode(i, OUTPUT);
}

void loop()
{
	for (int i = start_pin; i< end_pin; i++ )
	{
		digitalWrite(i, HIGH);
		delay(250);
	}
	for (int i = start_pin; i< end_pin; i++ )
	{
		digitalWrite(i, LOW);
		delay(250);
	}
}

В итоге должно получиться что-то вот такое:

Несмотря на то, что проект в целом очень простой, у зрителей и у случайных прохожих 31-го декабря вызывает неизменный восторг. Особенно когда выходишь на заснеженной улице из автомобиля в костюме Деда Мороза, подходишь к случайному прохожему и освещая путь посохом даришь мандаринку.

Автор: Николай

Источник
