До сих пор мы из плат на базе набора логики X570 мы знакомились исключительно с дорогими представилеями. Они, безусловно, любопытны, но интерес к ним носит скорее теоретический характер. На практике же основная масса потребителей с гораздо большим вниманием относится к платформам подешевле. Несмотря на то, что новый сама AMD относит новый Socket AM4-чипсет X570 к числу флагманских вариантов, производители могут предложить не только дорогие, но и сравнительно доступные материнские платы на его основе. Причём если углубиться в сравнение паспортных характеристик X570-плат с принципиально различным ценовым позиционированием, то неожиданно окажется, что 700-долларовые платы вроде недавно рассмотренной ASUS Crosshair VIII Formula не так уж и сильно превосходят платы ценой порядка $200. А если так, то стоит ли вообще переплачивать за флагманские изделия премиального уровня?

Ответить на этот вопрос нам поможет материнская плата ASRock X570 Steel Legend. Это популярная 200-долларовая платформа для процессоров Ryzen 3000, которая оказалась в нашей лаборатории. Именно с её помощью мы и попробуем досконально проанализировать, чего лишатся покупатели плат на чипсете X570, если они примут решение не тратиться на дорогие материнки. И хотя дальше речь пойдёт о конкретном предложении компании ASRock, на самом деле имя производителя тут почти не играет роли — похожие на X570 Steel Legend по цене и в целом подобные по смыслу X570-решения есть и у других производителей: у ASUS это будет TUF Gaming X570-Plus, у Gigabyte – X570 Aorus Elite, а у MSI – MPG X570 Gaming Edge. Все платы этого ценового диапазона имеют достаточно предсказуемый список отличий от изделий с высокой стоимостью: они лишены обильной RGB-подсветки, на них используется более простая схема питания, отсутствуют развёрнутые аппаратные средства диагностики, к процессору подключен лишь один слот PCI Express x16, сетевые возможности ограничены единственным гигабитным контроллером, а также, скорее всего, имеются какие-то ограничения по числу портов SATA и USB.

Всё это, естественно, не выглядит какими-то катастрофическими изъянами, но дьявол, как известно, кроется в деталях. В данном случае такие детали – это дизайн и компоновка. Не отличить 200-долларовую плату от более дорогих продуктов невозможно: к ней сразу же возникает много вопросов, касающихся именно удобства использования. С другой стороны, компоновка – это по большей части субъективная характеристика. В то время как энтузиасты обычно подбирают себе платы с прицелом на проведение разнообразных испытаний и опытов, массовая аудитория далека от подобных сценариев использования. Многие в действительности собирают себе компьютер единоразово, а затем закрывают его в корпус и больше не занимаются ни оптимизацией, ни модернизацией. И вот в таком случае недорогие платы могут стать вполне оправданным и рациональным выбором.

В этом обзоре мы расскажем подробнее, где могут возникнуть осложнения при активном использовании 200-долларовой ASRock X570 Steel Legend в качестве платформы для экспериментов и постараемся объяснить, почему для обычных непритязательных пользователей это вполне достойный вариант.

Однако подробное знакомство с очередной платой станет не единственной сюжетной линией этого материала. Как бы подтверждая тезис о том, что Socket AM4 – это платформа для экспериментов, компания AMD недавно выпустила новую версию библиотек AGESA 1.0.0.3ABBA, в которой скорректировала частотную формулу процессоров Ryzen 3000. В результате новые версии BIOS должны повысить их рабочие частоты и, как следствие, производительность. На этот момент мы тоже постараемся обратить отдельное внимание и на примере ASRock X570 Steel Legend проверим, действительно ли при обновлении прошивок материнских плат владельцы процессоров AMD могут рассчитывать на увеличение быстродействия их систем.

⇡#Технические характеристики

Компания ASRock традиционно подготовила широкий ассортимент материнских плат, основанных на наборе логики X570. К классу мейнстрим-решений среди них можно отнести рассматриваемую ASRock X570 Steel Legend и X570 Extreme4. Кроме того, наряду с этой парой есть и более дешёвые платы на X570: X570 Phantom Gaming 4 и X570 Pro4. Однако именно ASRock X570 Steel Legend выглядит среди всех этих альтернатив как золотая середина. С одной стороны, её цена не кусается, а с другой — в характеристиках нет следов явной экономии.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

Более того, доверие к себе X570 Steel Legend вызывает хотя бы тем, что она использует тот же дизайн печатной платы, что и X570 Extreme4, которая стоит на 20 % дороже. При этом на «стальной» плате присутствуют все необходимые элементы системы охлаждения, в том числе два радиатора на VRM и теплорассеивающие пластины на слотах M.2. Также в её пользу играет и то, что элементная база платы составлена из качественных и хорошо зарекомендовавших себя контроллеров: сетевого Intel I211AT и звукового Realtek ALC1220. Иными словами, если посмотреть на таблицу характеристик, то складывается ощущение, что ASRock X570 Steel Legend – очень достойный выбор для крепкой Ryzen-системы среднего уровня.

ASRock X570 Steel Legend
Поддерживаемые процессоры AMD Ryzen 2-го и 3-го поколений
Чипсет AMD X570
Подсистема памяти 4 × DDR4, до 128 ГБ, до DDR4-4666, два канала
Слоты расширения 1 × PCI Express 3.0/4.0 x16;
1 × PCI Express 4.0 x16 (режим x4);
3 × PCI Express 4.0 x1
Интерфейсы накопителей 8 × SATA 6 Гбит/с;
1 × M.2 (PCI-E 4.0/3.0 x4 для устройств формата 2242/2260/2280);
1 × M.2 (PCI-E 4.0/3.0 x4/SATA 6 Гбит/с для устройств формата 2242/2260/2280/22100)
USB-порты 1 × USB 3.2 Gen2 на задней панели;
1 × USB 3.2 Gen2 Type-C на задней панели;
6 × USB 3.2 Gen1 на задней панели;
4 × USB 3.2 Gen1 в виде внутренних разъёмов;
4 × USB 2.0 в виде внутренних разъёмов
Сетевые контроллеры 1 × Intel I211AT (Ethernet 1 Гбит/с)
Аудиоподсистема 1 × Realtek ALC1220 S1220 (7.1)
Интерфейсы на задней панели 1 × HDMI;
1 × DisplayPort 1.2;
1 × USB 3.2 Gen2 (Type-C);
1 × USB 3.2 Gen2 (Type-A);
6 × USB 3.2 Gen1 (Type-A);
1 × RJ-45;
5 × аудиоразъемы типа миниджек;
1 × S/PDIF (оптический, выход);
1 × PS/2 для мыши или клавиатуры
Форм-фактор ATX (305 × 244 мм)
Цена $200 (рекомендованная)

Если сопоставить ASRock X570 Steel Legend с X570-платами той же ценовой категории других производителей, то окажется, что продукт ASRock одновременно предлагает большее число портов SATA и USB, имеет слот M.2 Type E для Wi-Fi-модуля, а также использует качественный сетевой контроллер Intel. Иными словами, X570 Steel Legend располагает к себе с первых же минут знакомства.

⇡#Упаковка и комплектация

ASRock X570 Steel Legend поставляется в несоразмерно крупной коробке, оформление которой вряд ли можно назвать строгим.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570 Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

Лицевая сторона отдана под название платы, информацию о наиболее сильных сторонах продукта можно почерпнуть на её обратной стороне. Маркетинговый отдел ASRock пожелал особо выделить наличие на плате светодиодной RGB-подсветки и двух слотов M.2 с поддержкой интерфейса PCI Express 4.0. Кроме того, внимание уделено высокой мощности конвертера питания процессора (что является правдой лишь отчасти), механически усиленному стальной рамкой слоту PCI Express 4.0 x16 и предустановленной заглушке задней панели (I/O Shield), которая на платах этой ценовой категории встречается далеко не всегда.

Мы редко занимаемся подробным анализом коробок, но про то, как упаковывает свои продукты ASRock, всё-таки стоит сказать. Дело в том, что платы этого производителя поставляются одетыми в специальные транспортировочные рамки, которые должны гарантировать их сохранность даже при встрече с самыми суровыми такелажниками.

Комплект поставки ASRock X570 Steel Legend небогатый, что вполне логично для сравнительно недорогого продукта. В коробке, помимо платы и бумажного руководства, обнаруживаются четыре SATA-кабеля, а также две стойки и три винта для крепления M.2-накопителей или других плат.

⇡#Дизайн и возможности

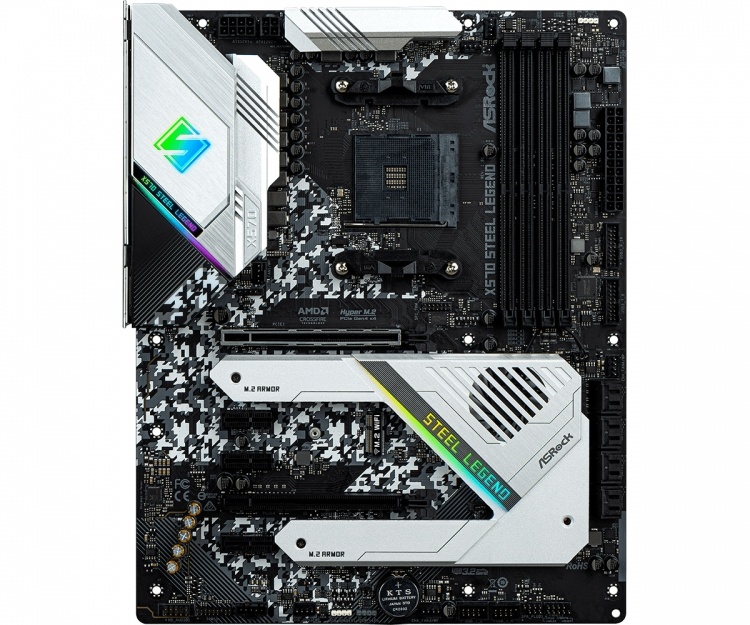

Как уже было отмечено, ASRock X570 Steel Legend имеет близкое родство с ASRock X570 Extreme4, отличаясь от неё лишь по оформлению. В то время как Extreme4 получила более традиционный облик, X570 Steel Legend выкрашена в некую разновидность чёрно-белого городского камуфляжа.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

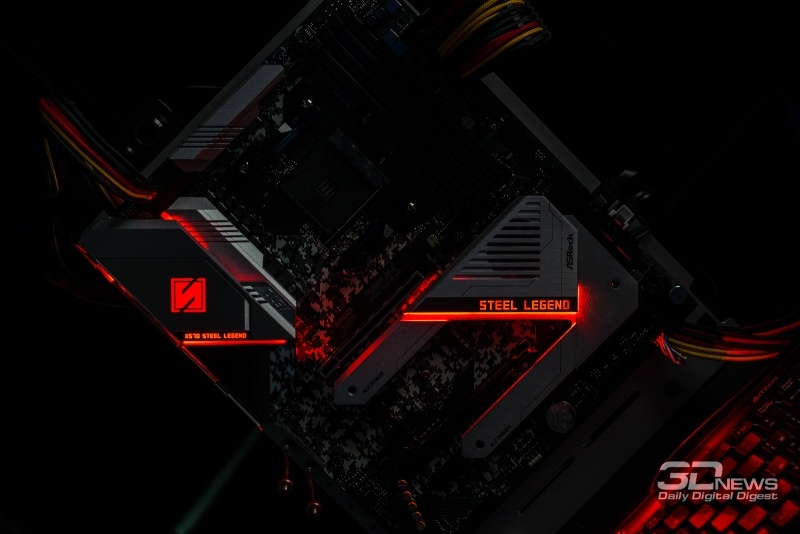

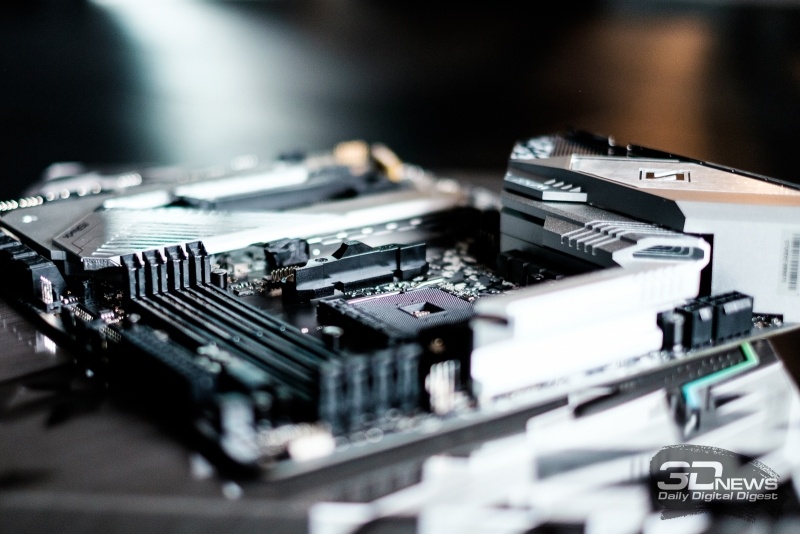

Отдельным украшением выступают здесь элементы системы охлаждения, сохранившие натуральный алюминиевый цвет и получившие светодиодную подсветку. Впрочем, буйством красок плата не ошеломляет, подсвечиваются на радиаторах лишь надписи и логотипы, ну и подчёркивающая их линия. В результате X570 Steel Legend выглядит как минимум оригинально, хотя вполне можно допустить, что такой дизайн придётся по вкусу далеко не каждому.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

Больше рассуждать о художественной ценности ASRock X570 Steel Legend мы не будем, поскольку у этой платы существуют гораздо более насущные проблемы, касающиеся компоновки. Заметных трудностей, с которыми может столкнуться потенциальный пользователь при сборке и модернизации системы с этой платой, две.

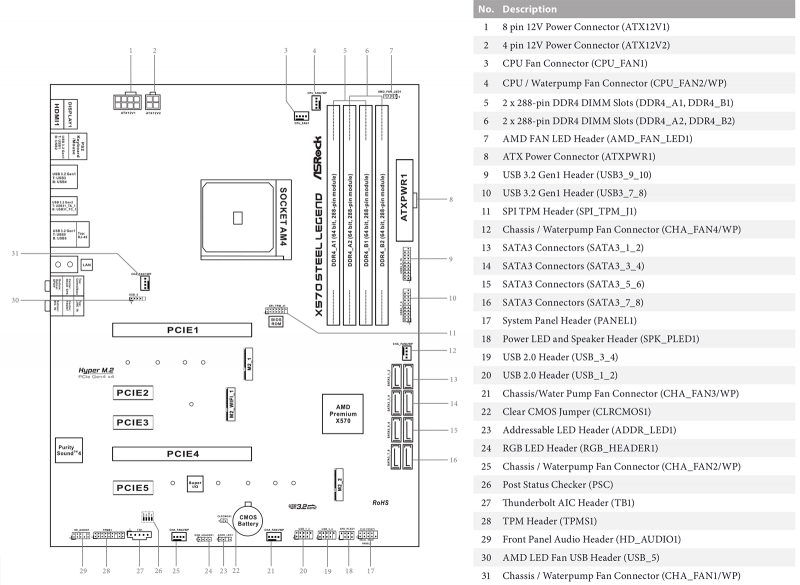

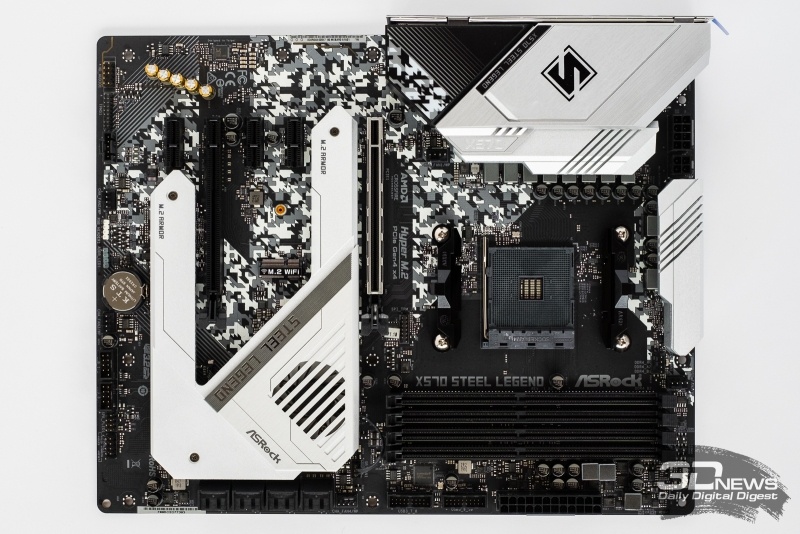

Во-первых, все слоты расширения сдвинуты на одну позицию вверх, что хорошо видно на схеме.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

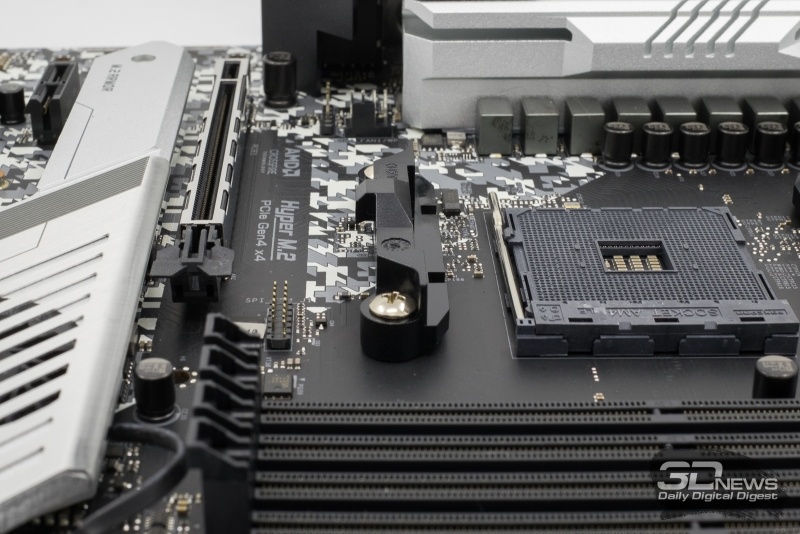

Поэтому внизу платы образуется бесполезная свободная область, а в окрестности Socket AM4, напротив, становится слишком тесно. Например, если вы захотите поставить на процессор башенный кулер, рассчитанный на 140-мм вентиляторы, то будьте готовы, что скобы, удерживающие вентиляторы, будут скрести о заднюю поверхность видеокарты. Более того, можно предположить, что видеокарты с толстыми пластинами сзади вообще могут упираться в радиатор процессорного кулера.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

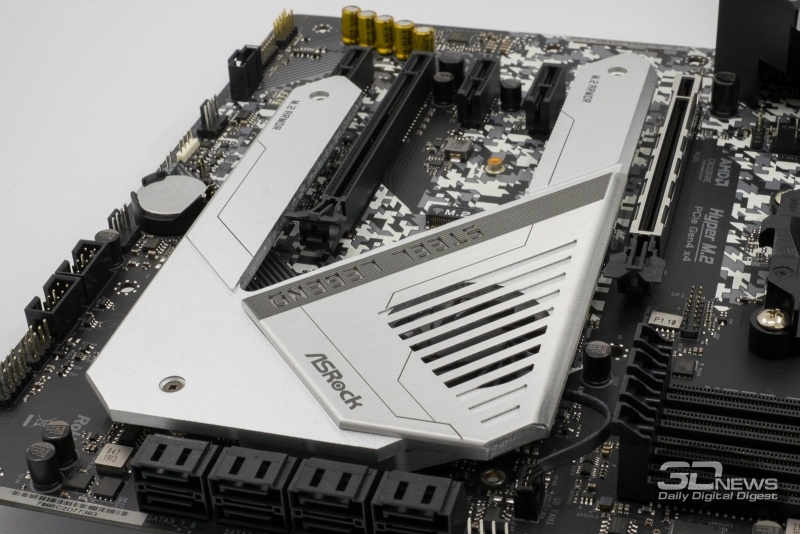

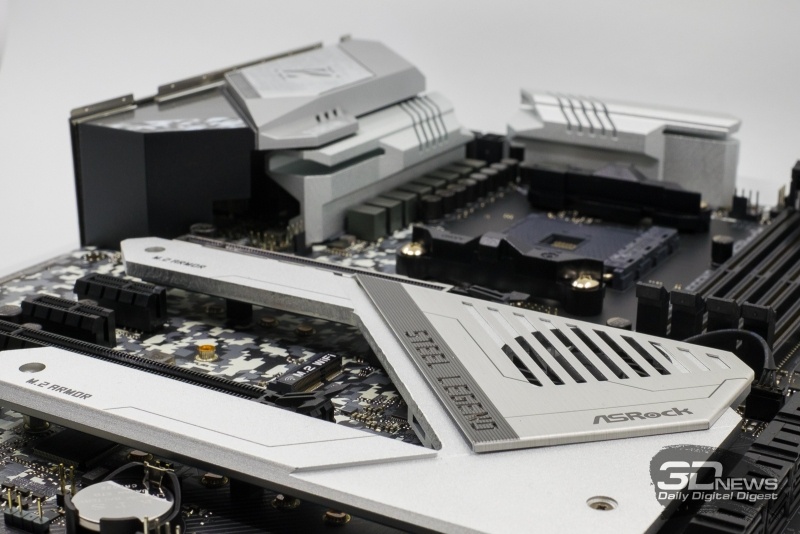

Вторая проблема – это то, что крышка радиатора чипсета и теплорассеиващие пластины слотов M.2 представляют собой единую деталь. Получается, что для установки любого M.2-накопителя нужно снимать весь кожух целиком, что сделать при установленной в слот PCIe x16 видеокарте невозможно, так как первый слот M.2 находится ровно под ней. Таким образом, если пользователю в какой-то момент захочется установить в свою систему, собранную на основе ASRock X570 Steel Legend, второй M.2-накопитель, ему придётся полностью разобрать весь компьютер. Доступ к обоим слотам M.2 не получить, не вытащив видеокарту, а видеокарту изъять очень непросто, если на процессоре установлен крупный кулер, который, скорее всего, перекроет доступ к защёлке слота PCIe x16. Иными словами, ASRock X570 Steel Legend – это плата не для тех, кто часто меняет аппаратную конфигурацию системы.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

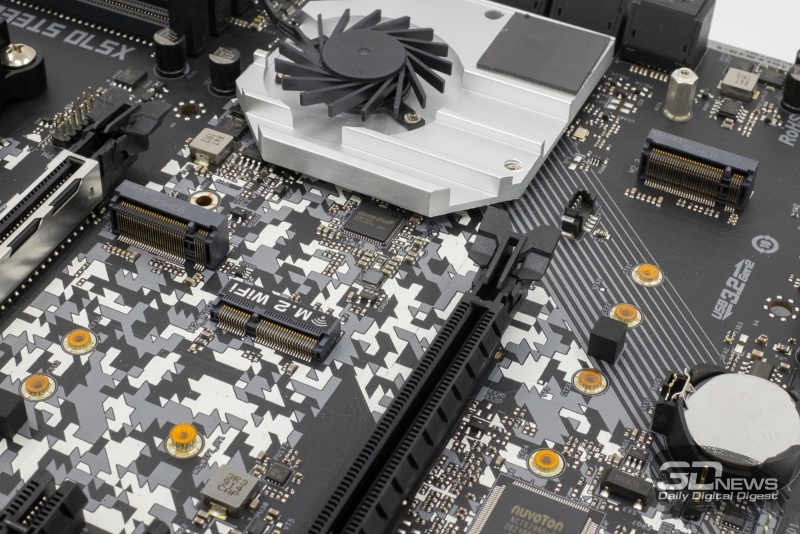

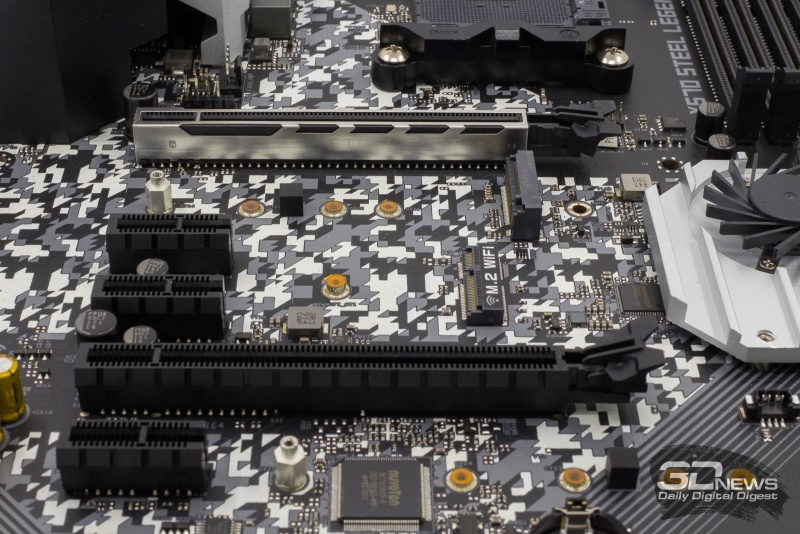

Нарекания по поводу местоположения слота PCIe x16, рассчитанного на установку графической карты, возникают не только из-за того, что он слишком близко придвинут к процессорному разъёму. Разработчики ASRock почему-то решили разместить в узкой полосе вокруг этого слота и первый слот для M.2-накопителей, и сам набор системной логики X570. Насколько эффективно будут охлаждаться все эти компоненты – большой вопрос.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

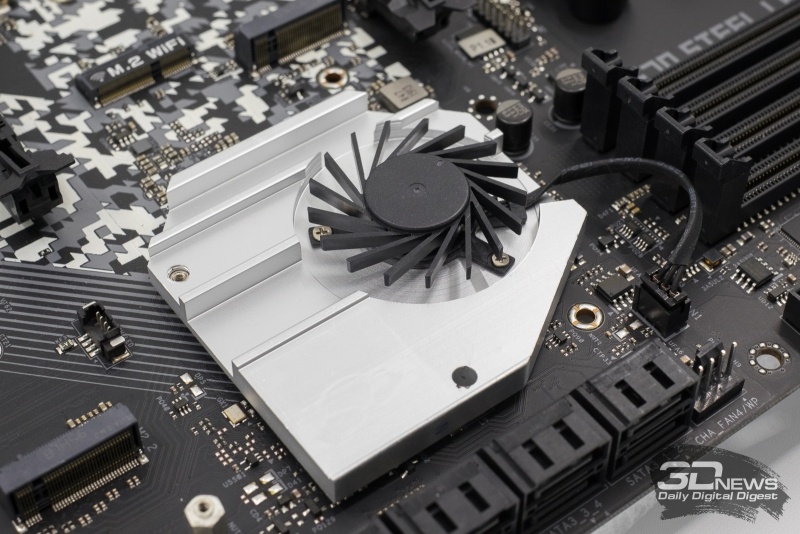

Действительно: под графическую карту попадёт не только NVMe-накопитель, но и воздухозабор вентилятора чипсета, который работает по центробежному принципу. Усугубляет ситуацию и форма радиатора: это плоская пластина с четырьмя символическими рёбрами.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

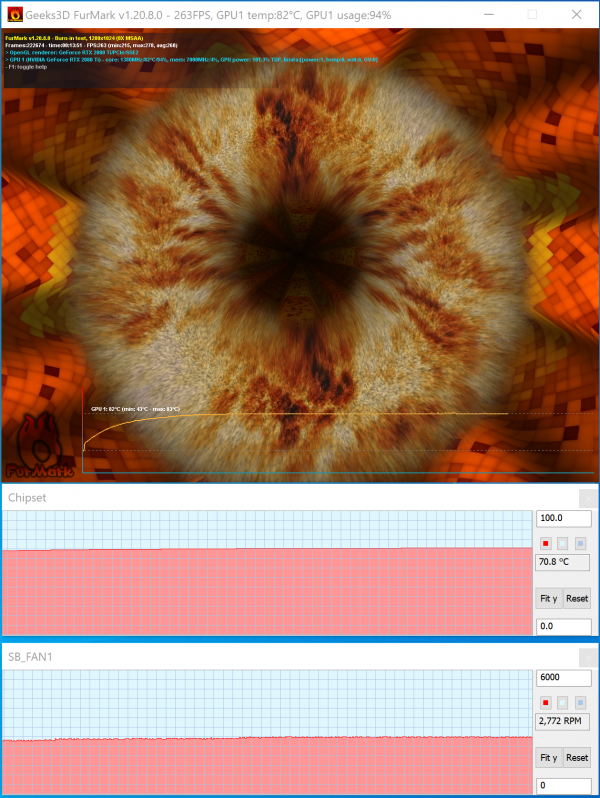

В результате увидеть температуру чипсета в районе 70 градусов при нагрузке на GPU совсем несложно.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

Даже если сам чипсет не занят никакими серьёзными операциями, его легко нагреет видеокарта.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

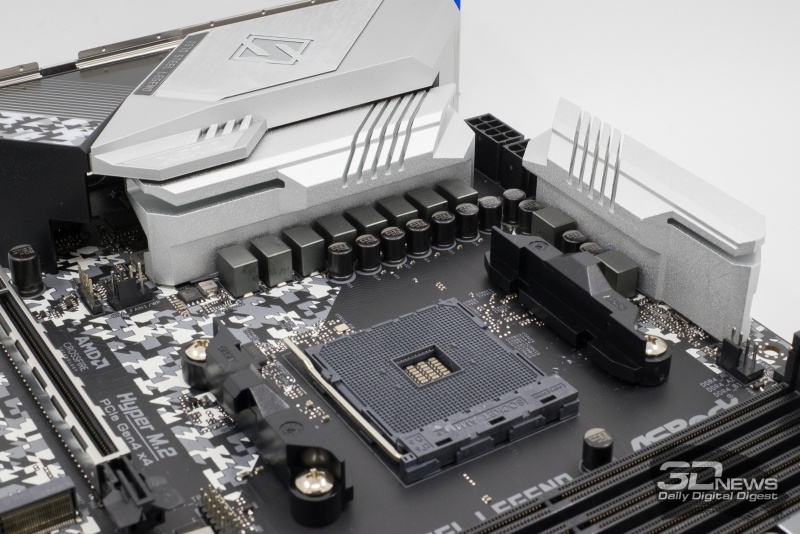

В то время как охлаждение чипсета и слотов M.2 вызвало у нас многочисленные придирки, к охлаждению конвертера питания процессора особых вопросов нет. Для недорогой платы его вполне хватает. На греющихся элементах установлено два не связанных друг с другом алюминиевых радиатора не самой примитивной формы, которые прижаты к ним винтовым креплением.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

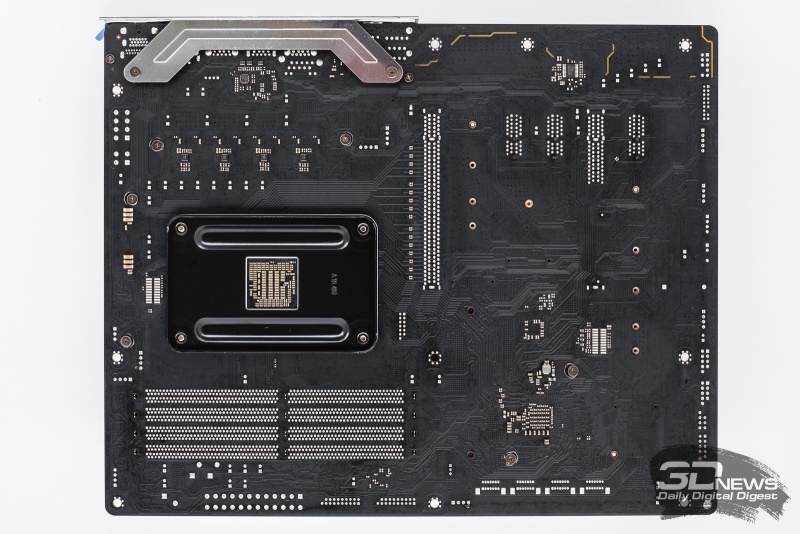

Даже несмотря на то, что на обратной стороне платы никаких укрепляющих и теплораспределительных пластин не предусмотрено, такое охлаждение вполне справляется с поддержанием приемлемой температуры схемы питания.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

Например, при тестах ASRock X570 Steel Legend на открытом стенде с процессором Ryzen 9 3900X при жидкостном охлаждении, то есть в отсутствие воздушных потоков в окрестностях Socket AM4, нагрев зоны VRM не превышал 90 градусов по данным собственного датчика, в то время как для применённых в схеме силовых каскадов разрешены рабочие температуры вплоть до 150 градусов.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

Впрочем, отсутствие проблем с нагревом схемы питания на ASRock X570 Steel Legend обусловлено не столько её продуманным охлаждением, сколько большим запасом мощности. ASRock говорит на своём сайте о 10-фазном дизайне VRM, и в его составе действительно используется десять силовых каскадов Vishay Integrated SiC632A: два – на питание SoC и восемь – на вычислительные ядра. С учётом того, что эти интегральные микросхемы могут долговременно выдавать ток до 50 А, получается, что X570 Steel Legend может стабильно снабжать питанием процессор, потребляющий до 500 А. В реальности же даже старшие Ryzen 3000, собранные на базе двух CCD, при максимально достижимом для них разгоне более 300 А не потребляют.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

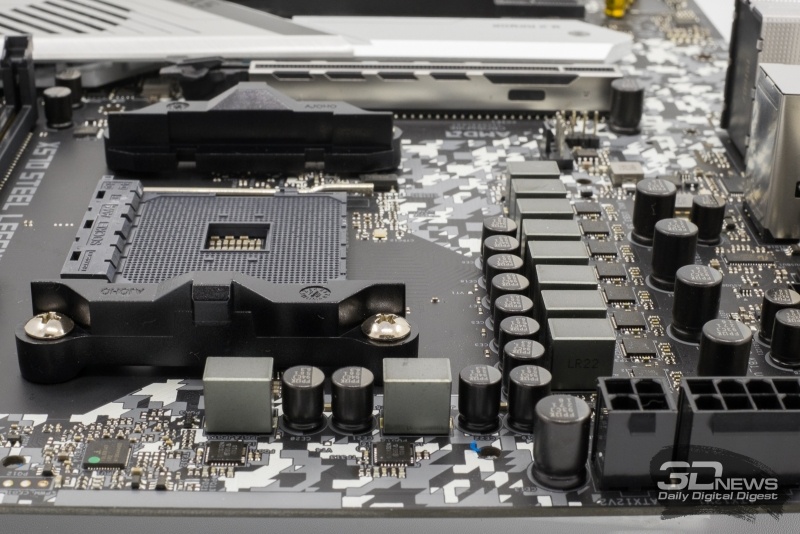

Однако относительно числа «честных» фаз схемы питания ASRock потенциальных пользователей несколько дезинформирует. На самом деле их на X570 Steel Legend всего шесть – четыре на процессор, две – на SoC. Управляет конвертером ШИМ-контроллер Intersil ISL69147, к которому добавлено четыре удвоителя Intersil ISL6617A в процессорных фазах, создающие ещё четыре «виртуальных» фазы.

Четыре честных процессорных фазы – это минимальная конфигурация VRM на платах, использующих чипсет X570. И даже среди недорогих плат можно найти такие, где на процессор заведено пять или даже шесть фаз питания. В качестве примера можно привести платы Gigabyte: X570 Aorus Elite или X570 Gaming X. Но и четыре фазы – это совсем не катастрофа, такой дизайн конвертера питания используется огромным парком Socket AM4-материнских плат среднего уровня, и проблем при этом не возникает. А в X570 Steel Legend, в отличие от многих плат на предшествующих наборах системной логики, применены более мощные силовые элементы.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

Дорогие материнские платы на базе X570 обычно поддерживают технологию SLI, позволяя распределять процессорные линии PCI Express 4.0 по двум слотам. К X570 Steel Legend это не относится, на ней процессорный слот PCIe x16 всего один — и он всегда работает в режиме x16. Помимо этого, на плате выведено ещё три слота PCIe x1 и один слот PCIe x16, работающий в режиме x4. За эти слоты отвечает набор системной логики. Слот PCIe x16, предназначенный для установки графической карты, дополнительно усилен металлической рамкой и имеет золотое напыление на контактах.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

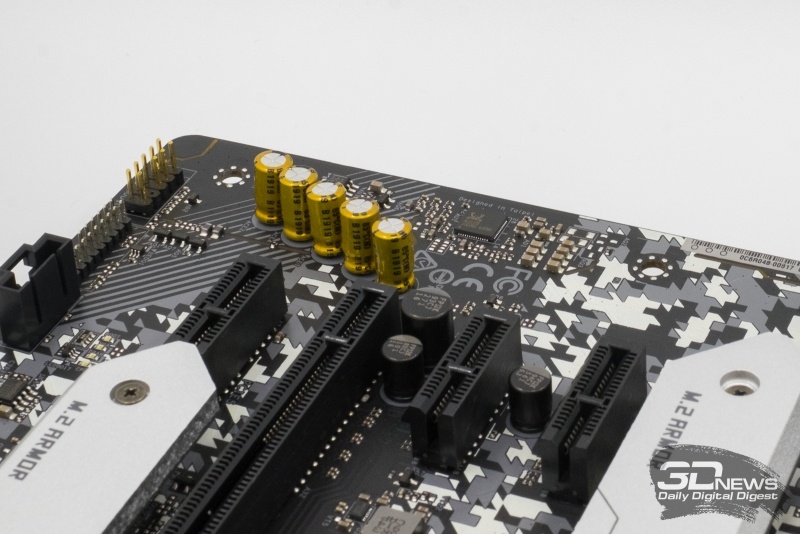

Под первым и под вторым слотами PCIe x16 располагаются два слота M.2 для накопителей. Так же, как и слоты PCIe, они могут работать в режиме PCI Express 4.0 (при условии установки в плату современного процессора Ryzen третьего поколения). Разница между ними в том, что за ближний к Socket AM4 слот отвечает процессор, а за дальний – набор системной логики, плюс в дальний слот можно устанавливать не только типовые 8-сантиметровые, но и «длинные» M.2 модули форм-фактора 22110. Кроме того, на X570 Steel Legend можно обнаружить и ещё один M.2 слот, находящийся по центру платы. Он специально предназначен для установки Wi-Fi-адаптеров и подключен к чипсету не четырьмя, а всего одной линией PCI Express.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

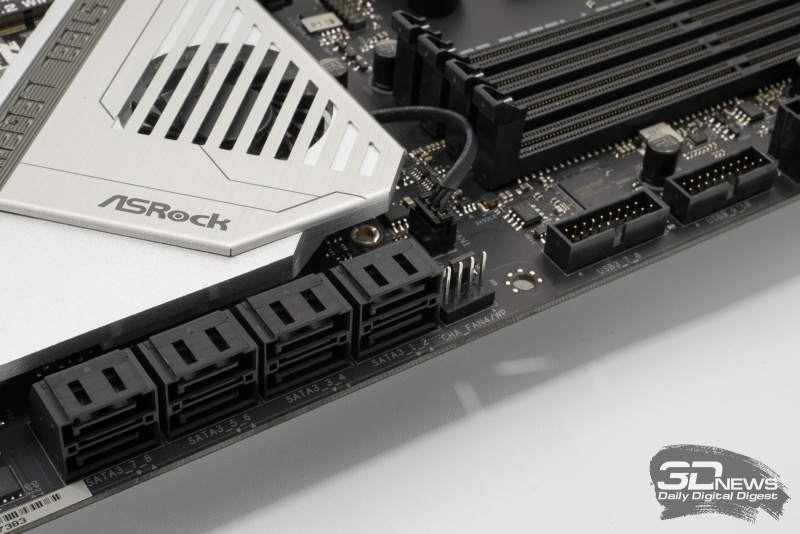

Накопители с SATA-интерфейсом к ASRock X570 Steel Legend можно подключить посредством восьми SATA-портов, обслуживаемых чипсетом. Говоря о внутренних портах, стоит также упомянуть, что на плате имеется два игольчатых коннектора USB 3.2 Gen1 (USB 3.0) и два коннектора USB 2.0. Все они удобно расположены по краям платы.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

За работу звукового тракта на X570 Steel Legend отвечает восьмиканальный кодек Realtek ALC1220, который несколько превосходит по характеристикам обычно применяемую в недорогих платах микросхему ALC1200. Никакого дополнительного ЦАП, как в дорогих платах, тут нет, но для выводов на переднюю панель корпуса, используется дискретный усилитель Texas Instruments NE5532, который в состоянии «прокачать» высокоомные наушники. Естественно, никуда не делись и все прочие атрибуты современных интегрированных звуковых карт. В схеме используются специальные конденсаторы Nichicon Fine Gold, левый и правый каналы разведены по различным слоям платы, а весь звуковой тракт целиком электрически отделён от всей остальной платы.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

Сетевой интерфейс у ASRock X570 Steel Legend лишь один, за него отвечает гигабитный чип Intel I211AT. И это – ещё одно достоинство рассматриваемой платы, поскольку подобные по цене платформы зачастую комплектуются более дешёвыми сетевыми контроллерами Realtek.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

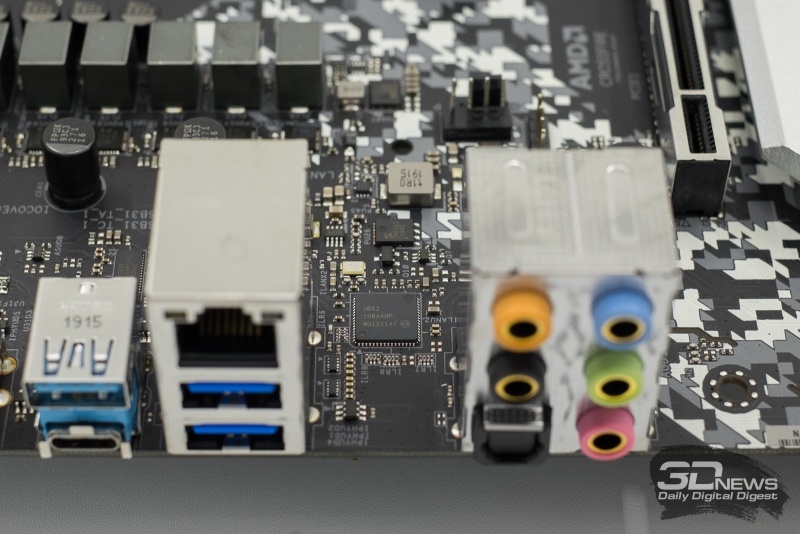

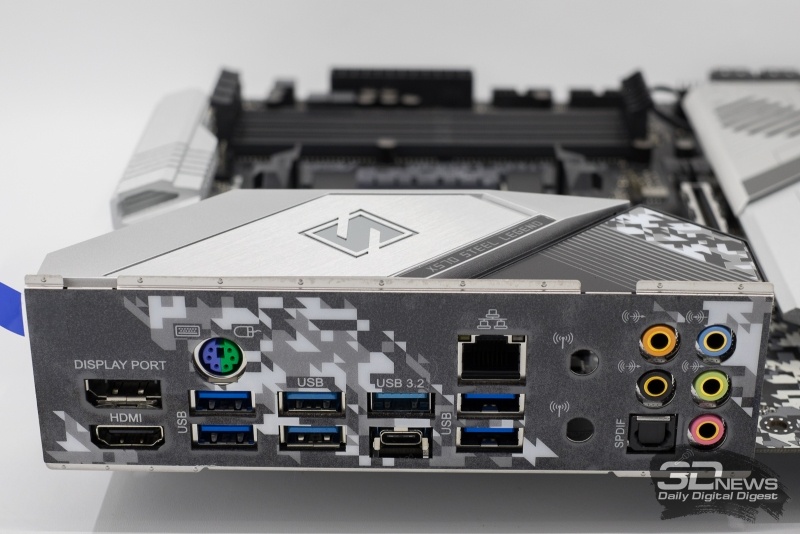

Помимо пяти аналоговых аудиогнёзд, оптического S/P-DIF-выхода и гигабитного сетевого разъёма RJ-45, на заднюю панель платы помещены мониторные выходы DisplayPort и HDMI (с поддержкой разрешения до 4096 × 2160 @ 60 FPS и HDCP 2.2 с HDR, их можно использовать при установке в плату APU), а также восемь портов USB. Шесть из них – стандартные USB 3.2 Gen1, остальные два – скоростные USB 3.2 Gen2, причём один из них исполнен в виде симметричного разъёма Type-C. Также на заднюю панель добавлен один разъём PS/2 для мыши и клавиатуры. Примечательно, что на заглушке задней панели, которая на ASRock X570 Steel Legend предустановлена и даже закрыта кожухом, прямо как на платах высокого уровня, имеется два отверстия, предназначенных для вывода наружу антенн Wi-Fi. Так что при установке на эту плату модуля беспроводной сети, одной проблемой будет меньше.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

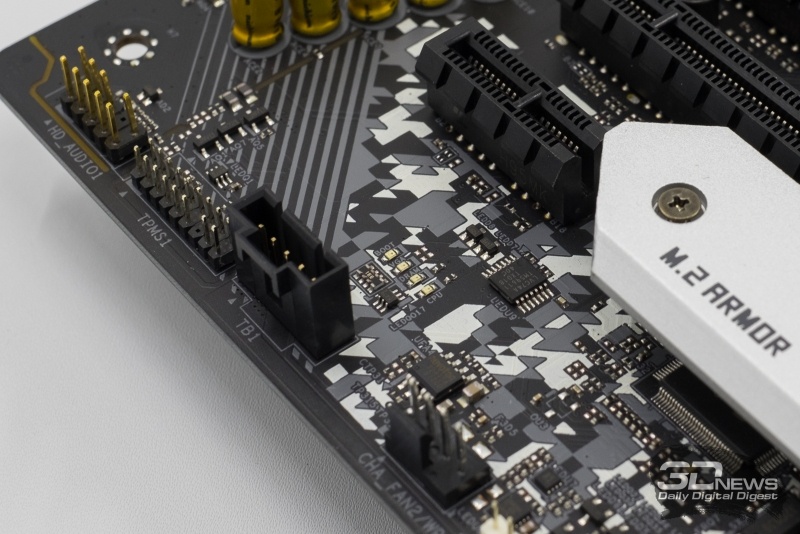

ASRock X570 Steel Legend наделена минимумом диагностических средств. На этой плате нет никаких аппаратных кнопок и индикаторов POST-кодов, но понять в общих чертах причину проблем, если система не запускается, всё-таки возможно. Ответ на этот вопрос дадут четыре светодиодных индикатора, показывающие, на каком этапе застревает процесс прохождения процедуры POST. Однако технологий, позволяющих аварийно перепрошить BIOS в нестартующей системе, не предусмотрено.

Новая статья: Обзор материнской платы ASRock X570 Steel Legend: начальный уровень X570

Зато в том, что касается аппаратного мониторинга, всё сделано очень добротно. Плата позволяет подключить два процессорных и шесть корпусных вентиляторов. Все точки подключения поддерживают управление оборотами и могут выдавать ток до 2 А, чего хватит в том числе и для помп жидкостных систем охлаждения. Кроме того, некоторое внимание уделено и возможностям подключения к плате дополнительной декоративной подсветки. К X570 Steel Legend можно подключить две светодиодные RGB-ленты и одну адресуемую ленту, потребляющие до 36 и 15 Вт соответственно. Всей подсветкой можно управлять через фирменное приложение ASRock Polychrome Sync.
