По большей части эта статья будет посвящена подвесу Walkera G-2D, который обеспечивает плавную съёмку на GoPro и подобные камеры с любого квадрокоптера. В частности он может быть установлен и на самые популярные недорогие модели с GPS: Cheerson CX-20, WlToys v303 и конечно к Dji Phantom 1, про детальное подключение к которому я расскажу в этой статье. Стоит отметить, что устанавливаемый подвес является самым лёгким и недорогим решением на рынке. Всего за 69.99$ мы получаем качественную картинку с воздуха, а за счёт небольшого веса — время полёта будет дольше, нежели с известными подвесами от Tarot или DJI.

Подключение подвеса Walkera G-2D к квадрокоптеру Dji Phantom 1 - 1

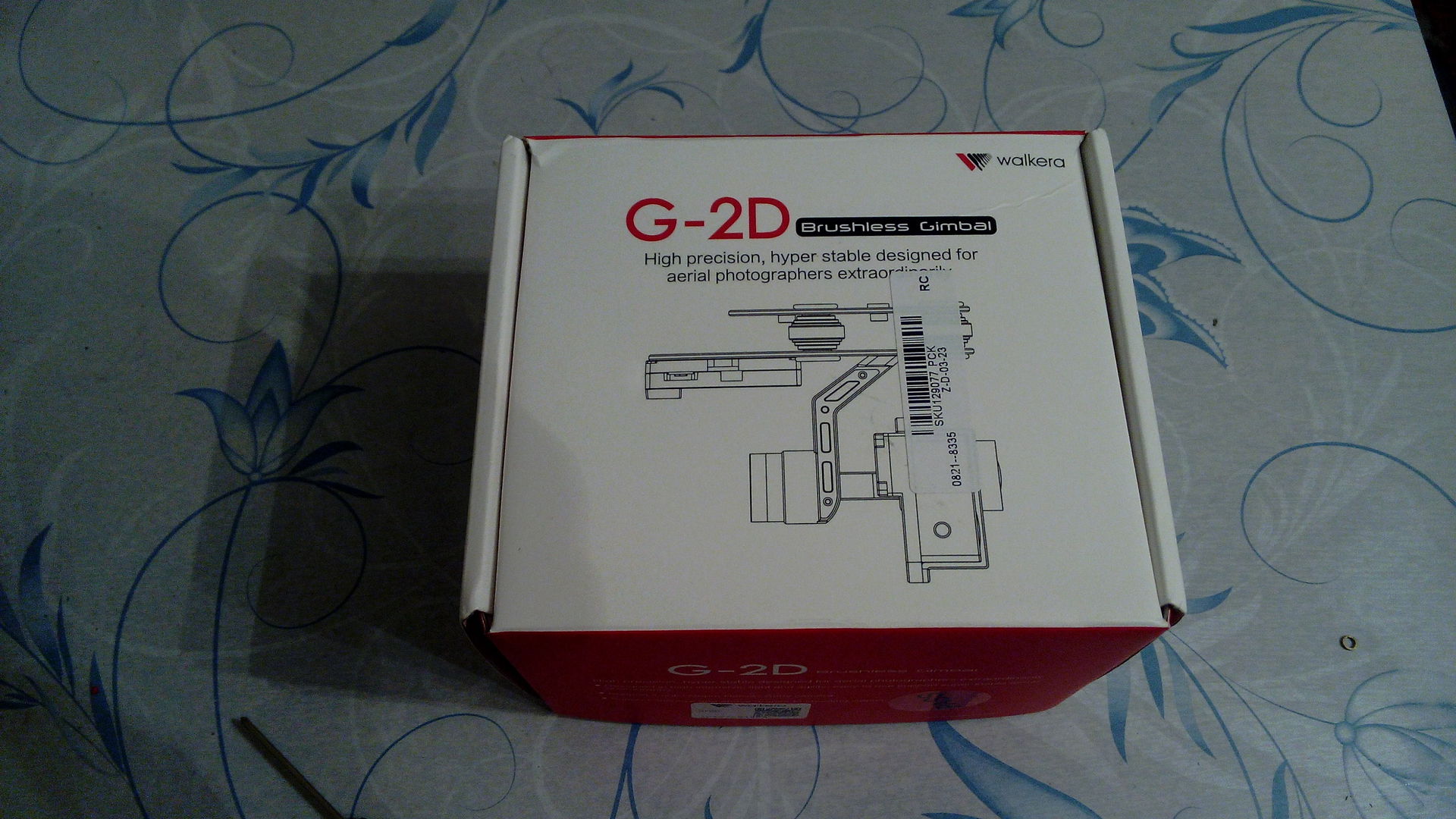

Итак, сам подвес к нам приходит в уже собранном состоянии в небольшой коробочке. Подробный инбоксинг описывать смысла нет, скажу только, что подвес упакован надёжно и при открытии коробки вы сразу поймёте что к чему.

Подключение подвеса Walkera G-2D к квадрокоптеру Dji Phantom 1 - 2

Для подключения над понадобится сам подвес, квадрокоптер, шестигранник (в комплекте подвеса оказался нужный для разбора фантома) и небольшая крестовая отвёртка.

Подключение подвеса Walkera G-2D к квадрокоптеру Dji Phantom 1 - 3

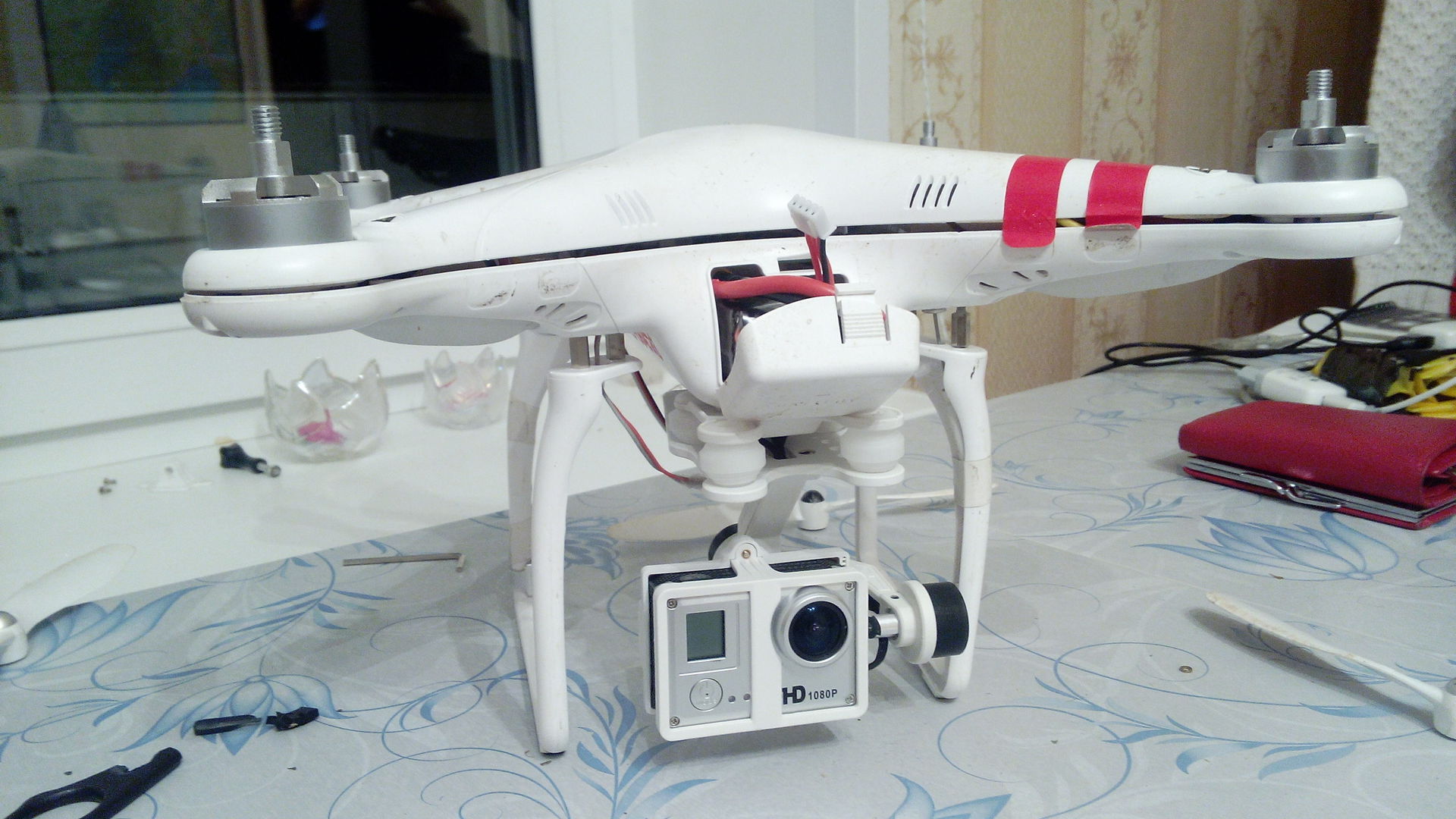

Первым делом в коробке квадрокоптера находим болтики и небольшую продолговатую деталь, которая крепится на наш квадрокоптер. Прикручиваем её в стандартные 2 дырки, после чего можно уже посадить на неё подвес. Он просто вщелкивается.

Подключение подвеса Walkera G-2D к квадрокоптеру Dji Phantom 1 - 4

Далее начинается самое интересное. Нам надо:
1. Снять крышку в фантома
2. Подключить питание
3. Подключиться к назе

Снять крышку в фантома

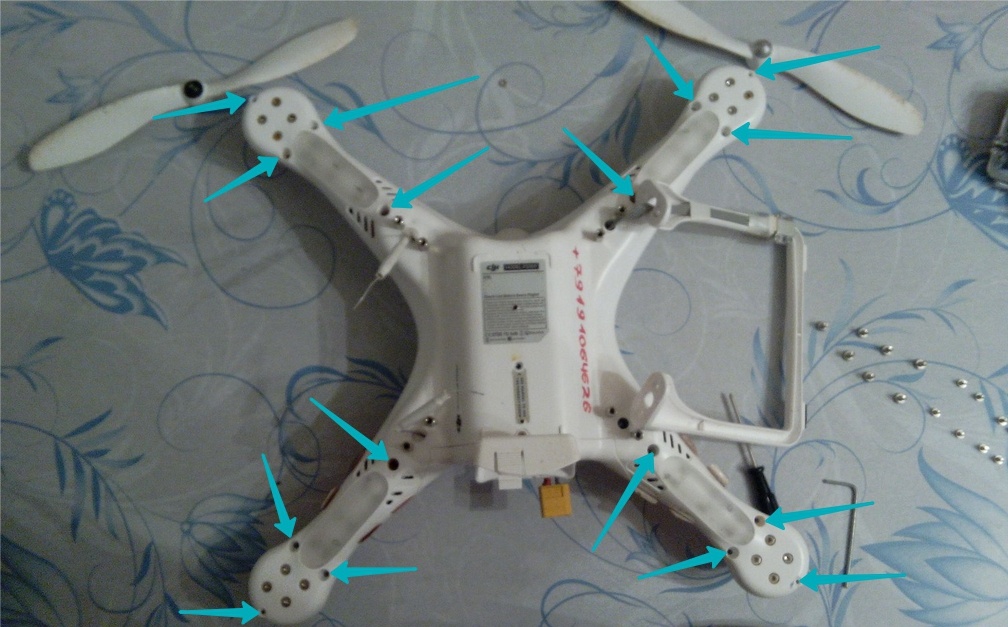

Пугаться тут нечего, глаза бояться, а руки делают. Откручиваем болты на фантоме. По 4 на каждом луче. Некоторые отвёрткой, а некоторые шестигранником.

Подключение подвеса Walkera G-2D к квадрокоптеру Dji Phantom 1 - 5

Переворачиваем фантом и аккуратно снимаем крышку, следя за проводами, которые к ней тянутся.

Подключение подвеса Walkera G-2D к квадрокоптеру Dji Phantom 1 - 6

Подключить питание

Достали шнурок питания из коробки и одним концом вставляем его в подвес.

Подключение подвеса Walkera G-2D к квадрокоптеру Dji Phantom 1 - 7

Для подключения подвеса из коптера уже идут 2 специальных провода, которые надо просто найти и вывести через ногу.

Подключение подвеса Walkera G-2D к квадрокоптеру Dji Phantom 1 - 8

Далее нужно как-то соединить провода от коптера с проводом от подвеса. Можно сделать это изящно, прикрепив коннекторы, а можно просто связать их и замотать изолентой (ну или скотчем на первое время, если нет изоленты).

Подключиться к назе

Самой увлекательной частью станет подключение к контроллеру, так как тут вам наверняка не хватит длинны провода. Однако, выход всегда найти можно. В коробке подвеса зачем-то лежит 2 провода для подключения к подвесу, так что я просто сделал из них один, но в 2 раза длиннее. Этой длины хватило, чтобы подключить через самое короткое расстояние, которое было найдено, но конечно надо тоже выводить этот провод через ногу.

В подвесе провод надо подключить к разъёму «pit».

Подключение подвеса Walkera G-2D к квадрокоптеру Dji Phantom 1 - 9

А в контроллере вам нужен вход F2.

Подключение подвеса Walkera G-2D к квадрокоптеру Dji Phantom 1 - 10

Всё, осталось только прикрутить крышку обратно, вставить в подвес камеру для достижения нужного веса, подключить аккумулятор и наслаждаемся результатом.

Наклоны осуществляются дополнительным джойстиком для пульте по 7 каналу, который должен быть включён в системных настройках назы.

На этом всё, удачных полётов вам желает сервис по выбору гаджетов Dronk.Ru
Не забывайте подписываться на наш блог, будет ещё много интересного.

p.s. А я собираю рюкзак в Крым, чтобы в пешеходном маршруте около Алушты устроить настоящие испытания этой связке и показать вам какие кадры можно получить с помощью Dji Phantom 1 + Walkera G-2D + GoPro
