Здравствуйте, уважаемые читатели Geektimes! С вами Шуб Александр, один из самых авторитетных (а еще я скромный, не так ли?) в нашей стране журналистов, работающих в сфере портативной автомобильной электроники, в частности, видеорегистраторов. Я уже шестой год занимаюсь тематикой этих устройств, а число побывавших в моих руках моделей успело перевалить далеко за две сотни. За последние два года я приложил немало усилий, чтобы разъяснить потребителям специфику рынка видеорегистраторов и развенчать устоявшиеся стереотипы. Напомню, в конце 2015 года я в подробностях рассказал, почему экшн-камера AdvoCam-FD Sport не является клоном и вообще имеет мало общего с популярным китайским SJCAM SJ4000. Попутно были затронуты различные моменты процесса создания новых камер, причины принятия тех или иных решений по модели.

Затем в редакционном материале специально для Mobile-Review.com мной был досконально изучен вопрос того, почему даже при одинаковых комплектующих регистраторы могут работать и снимать видео совершенно по-разному.

Нераскрытым оставался только один, но самый любопытный вопрос – как же происходит разработка видеорегистраторов? Поиском ответа я занялся вместе с ЖЖ-блогером Асланом (оригинальный материал опубликован здесь) и инженерами русского бренда AdvoCam.

Как разрабатывают русские регистраторы AdvoCam - 1

Принято считать, что хорошую бытовую электронику в России разработать нельзя. Нельзя в принципе. Частично с этим сложно не согласиться – тот же проект YotaPhone давно стал нарицательным.

Как разрабатывают русские регистраторы AdvoCam - 2
Однако в отдельных сферах российская продукция на равных соперничает с зарубежными разработками за кошельки отечественных потребителей. Один из таких примеров – рынок бытовых автомобильных регистраторов.

Конечно, не все так просто. Большинство брендов регистраторов в России предпочитает либо закупать на китайских заводах готовые устройства, либо заказывать у азиатов разработку «под ключ». Во втором случае, как показывает практика, результат оставляет желать лучшего. Уж слишком беззастенчиво китайские фабрики пользуются тем, что российские заказчики в основной массе ничего не смыслят в технике и не способны даже составить грамотное техзадание на устранение ошибок.

Бренд AdvoCam – приятное исключение. Это настоящий российский разработчик автомобильных «черных ящиков», производитель с собственным штатом инженеров и программистов. К слову, по итогам 2016 AdvoCam занял первое место среди марок видеорегистраторов в России, если считать по объемам проданных устройств.

Наш путь лежит на северо-восток от Москвы. Полтора часа в дороге – и мы подъезжаем к обычному на первый взгляд трехэтажному зданию. За его стенами скрывается настоящая Мекка видеонаблюдения. Центр разработок принадлежит компании «Видеомакс». Специалисты организации уже почти два десятилетия занимаются созданием видеосистем, включая программные платформы для управления едиными сетями видеокамер. А потому создание в 2011 году бренда AdvoCam, который специализируется только на бытовых автомобильных видеорегистраторах, стало вполне логичным шагом. В этом материале речь пойдет непосредственно о центре разработки камер для авто, а здесь можно прочитать подробный репортаж с опытного производства AdvoCam в городе Александров Владимирской области.

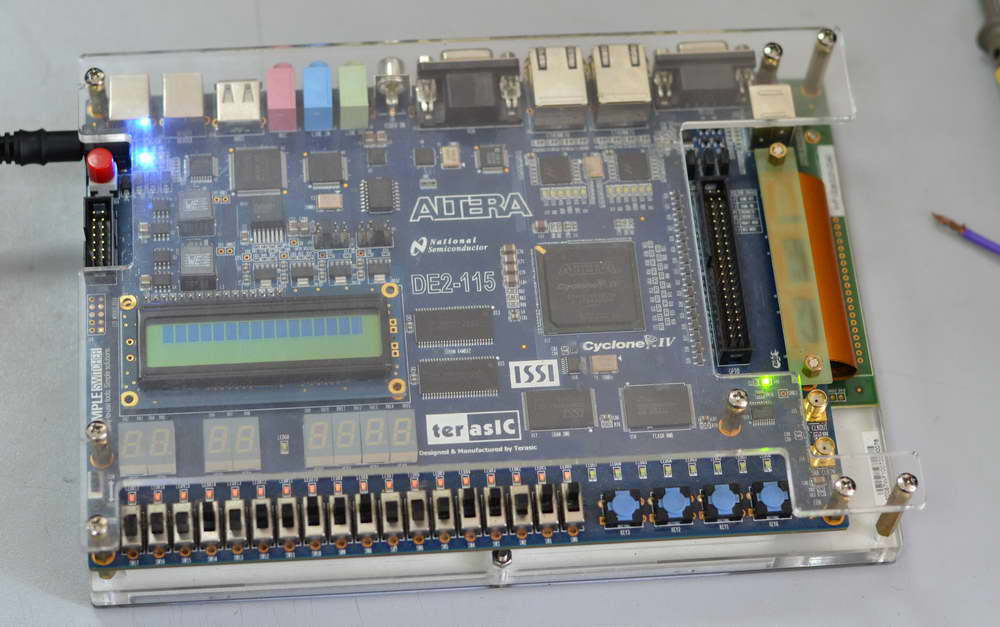

С чего начинается разработка бытового видеорегистратора? Вот с такой штуки под названием «отладочная плата».

Как разрабатывают русские регистраторы AdvoCam - 3

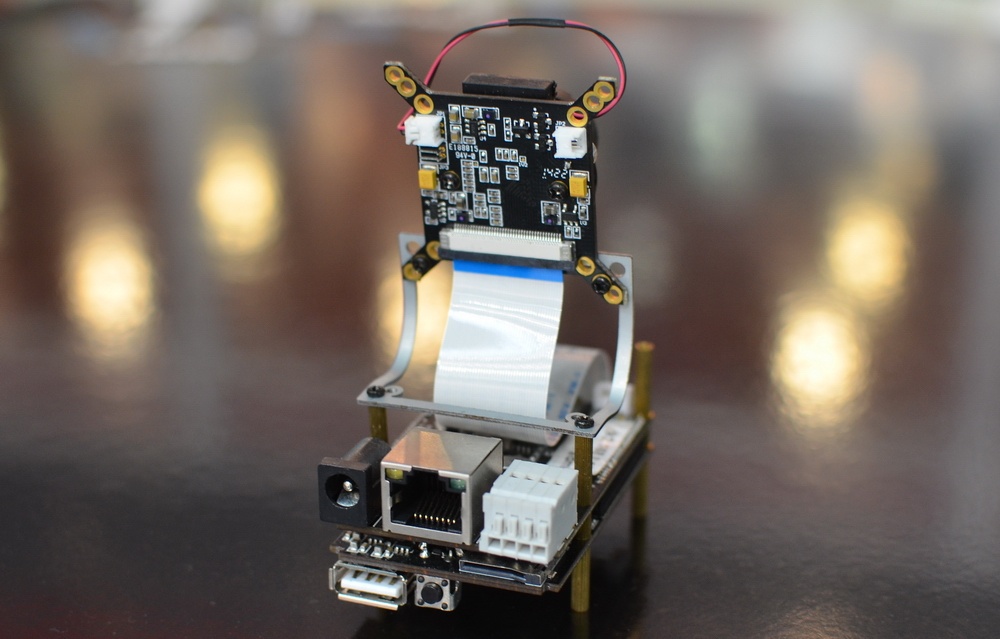

«Сердце» любого регистратора – центральный процессор. Производитель «камня» выпускает отладочную плату, в которой раскрывает все возможности своего детища. Ни один регистратор в мире нельзя создать без этого на первый взгляд странного девайса.

Самое простое для понимания сути такой платы сравнение – глиняные поделки. Из одного и того же куска глины мастер может вылепить совершенно разные изделия: от изящного кувшина до грубого сувенира в виде мелкой фигурки. Так и с помощью отладочной платы инженеры ставят отправную точку в создании автомобильного регистратора, стационарной камеры видеонаблюдения или даже фотоаппарата. Поэтому вы можете видеть обилие всевозможных разъемов, даже для проводного подключения к сети. Приобрести такую плату можно только непосредственно у производителя процессора, цена может доходить до $2 000. Но крупнейшим брендам регистраторов она, как правило, достается совершенно бесплатно, в виде «комплимента» от разработчиков процессора. К чему брать деньги с бренда автокамер, который и так стабильно обеспечивает завод по производству процессоров спросом на десятки тысяч компонентов ежемесячно?

Как разрабатывают русские регистраторы AdvoCam - 4

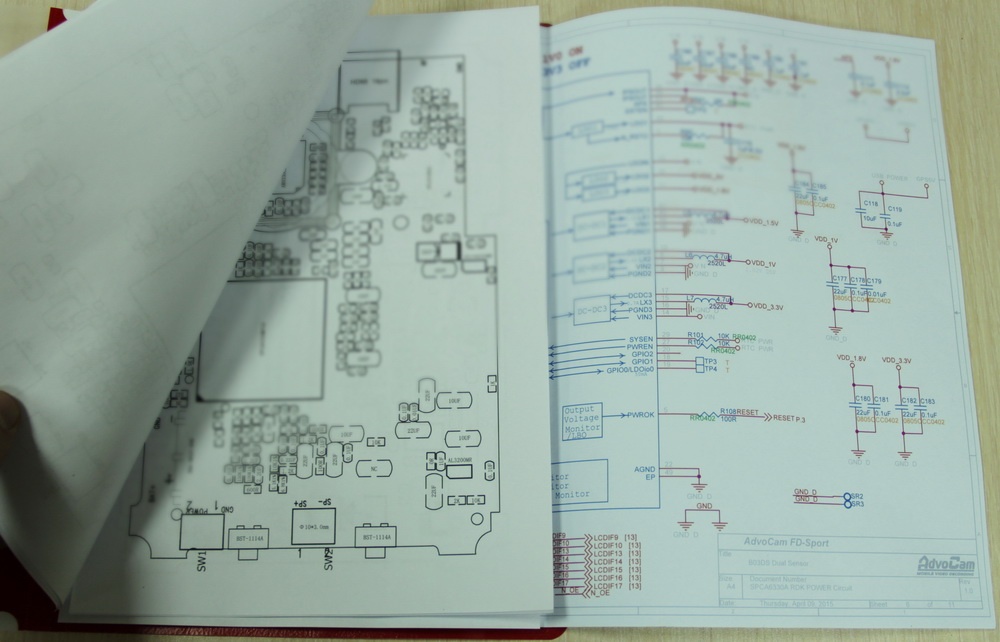

Русские разработчики AdvoCam проводят всевозможные тесты отладочной платы, изучают ее программное обеспечение и постепенно формируют конструкторскую документацию. В ней отражается, в какие габариты корпуса можно «ужать» материнскую плату с компонентами на ней. Как правильно выполнить переразводку – расположить должным образом все необходимые комплектующие на материнской плате и соединить их между собой. Чем миниатюрнее требуется сделать модель регистратора, тем сложнее и больше времени занимает этот этап разработки конечного изделия.

Как разрабатывают русские регистраторы AdvoCam - 5

Как разрабатывают русские регистраторы AdvoCam - 6
Документация на AdvoCam-FD Sport за 7 600 рублей – это недорогой гибрид регистратора и экшн-камеры с максимальным на рынке количеством комплектных аксессуаров

Как разрабатывают русские регистраторы AdvoCam - 7

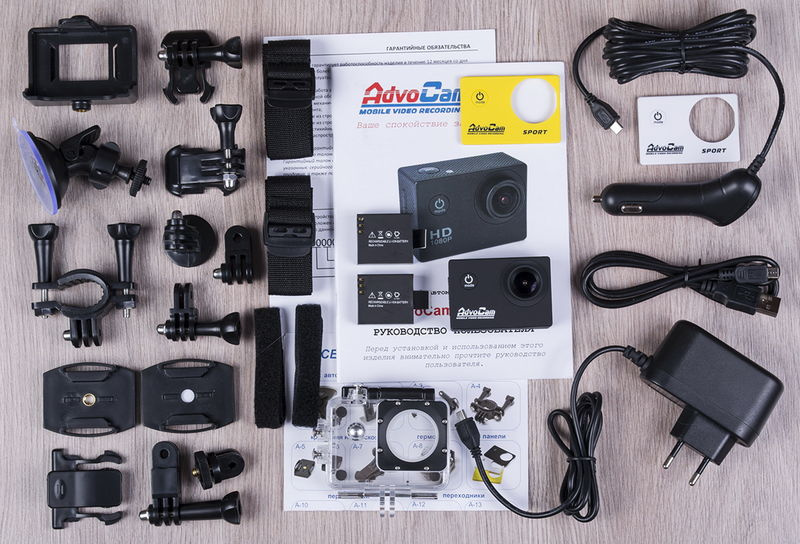

AdvoCam-FD Sport и его мегаширокая комплектация

Затем наступает время заниматься внешностью устройства, здесь возможны два варианта. Первый – самый дешевый, он заключается в использовании так называемого «открытого дизайна». То есть корпуса, который свободно доступен и запросто может быть использован любым производителем.

Как разрабатывают русские регистраторы AdvoCam - 8

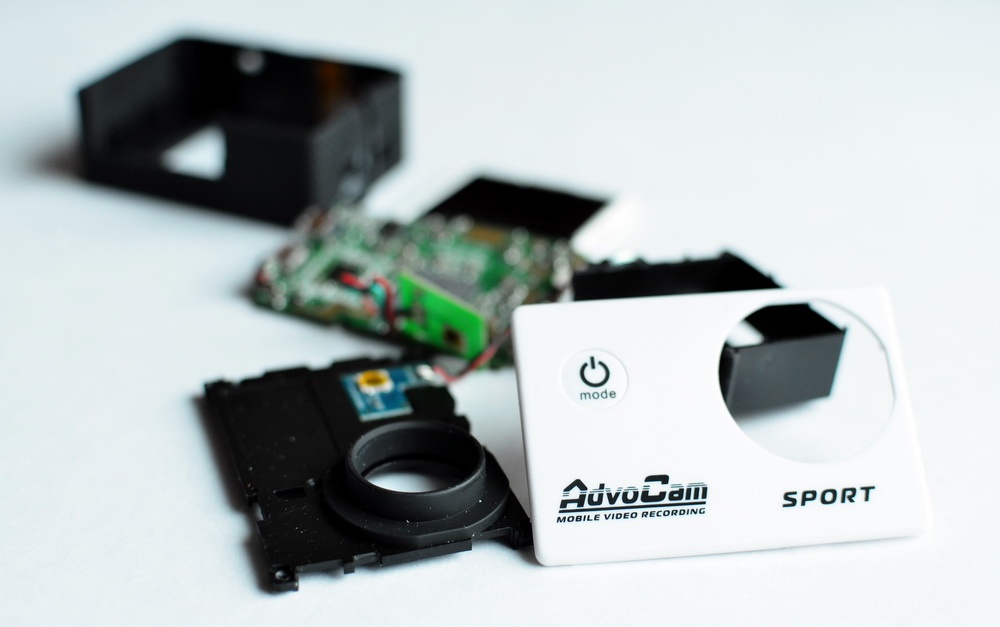

В модели AdvoCam FD-Sport с целью получения предельно низкой розничной цены использовался бесплатный «открытый дизайн». В противном случае ценник устройства «улетел» бы далеко за 10 000 рублей

Обратите внимание, очень часто пользователи считают – мол, если у двух моделей разных брендов одинаковый «экстерьер», то и «начинка» одна и та же. А значит, покупать надо экземпляр подешевле. Это грубое заблуждение. Пусть бы начинка и была идентичная, но заставить ее работать можно совершенно разным образом. Стабильная видеозапись высокого качества – результат недешевого труда не только инженеров-железячников, но и программистов. Которые, собственно, оживляют железку и «выжимают» из нее программными алгоритмами видео максимального качества. Но при любых раскладках глючный регистратор, снимающий абы какую картинку, с постоянными зависаниями, с пропусками кадров и скачущей яркостью кадра особых затрат не требует. Другими словами, более низкая цена модели может быть следствием банального НЕжелания производителя тратиться на получение надежного качественного аппарата.

Второй вариант – самостоятельная разработка дизайна корпуса с нуля. Такое мероприятие в зависимости от сложности корпуса стоит от $15 000 до $60 000. Приведу немного арифметики. В среднем объем первой тестовой партии регистраторов в России составляет 2 000-3 000 штук. По этой самой тестовой партии бренд оценивает востребованность модели рынком и принимает решение, выпускать аппарат дальше или нет. Таким образом, даже минимальные $15 000 за разработку оригинального корпуса означают $7,5 затрат в расчете на каждое устройство. И это себестоимость, а когда модель дойдет до полки магазина, приплюсуются все налоги и надбавки, $7,5 можно смело умножать на два. Итого – плюс $15 или почти одну тысячу рублей вы заплатите всего лишь за эксклюзивный дизайн корпуса устройства. За то, что дизайн корпуса вашего аппарата не будет повторяться ни в одном другом регистраторе. Как вам такой вариант? Не очень? То-то же!

В случае флагманов оригинальный дизайн за лишнюю 1 000 рублей ценника еще может быть как-то оправдан: необходимость заплатить 12 000 рублей вместо 11 000 рублей вряд ли будет большой трагедией для потребителя.

Как разрабатывают русские регистраторы AdvoCam - 9

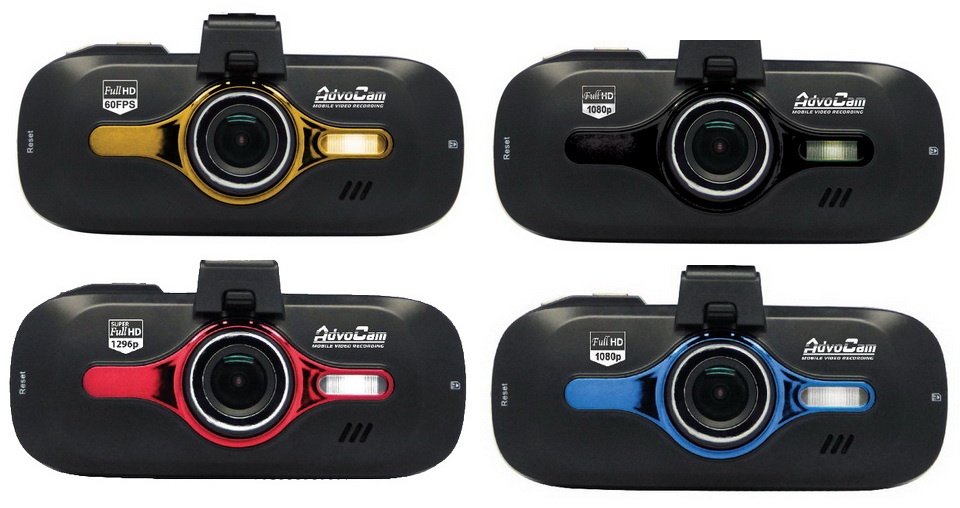

В четырех моделях линейки AdvoCam FD8 использовался один и тот же уникальный корпус, различия состояли лишь в цвете фронтальной накладки. В этом случае издержки создания собственного уникального дизайна были покрыты за счет его применения одновременно во множестве разных устройств бренда, которые по сути предлагались в одном и том же корпусе

Но среди бюджетников ценой до 6 000-7 000 рублей речь уже идет об удорожании модели едва ли не на четверть, а то и больше. Лишь единичные крупнейшие международные бренды могут позволить себе создавать дизайн бюджетников с нуля. Расчет делается на авторитет марки (потребитель готов немного переплатить за модель известного бренда) и масштабы продаж – чем они больше, тем меньше доля затрат на корпус в общей итоговой цене регистратора.

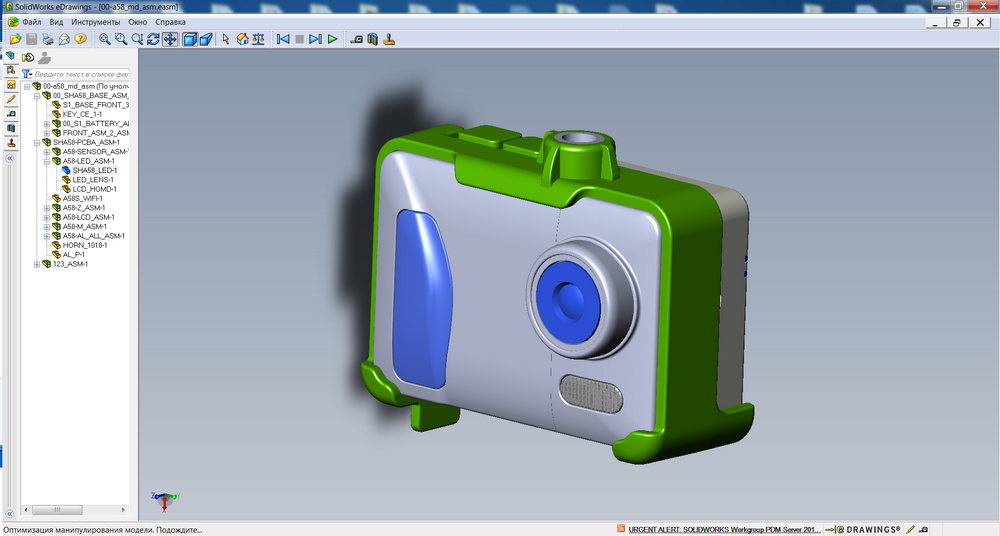

Создание корпуса происходит на компьютере, в случае AdvoCam – в SolidWorks. Это программный пакет для 3D-моделирования, создания промышленного дизайна и даже проведения инженерного анализа вроде виртуальных испытаний на прочность, теплоотдачу.

Как разрабатывают русские регистраторы AdvoCam - 10
Разработка дизайна так и не вышедшего в производство гибрида регистратора и экшн-камеры AdvoCam-FD2 mini

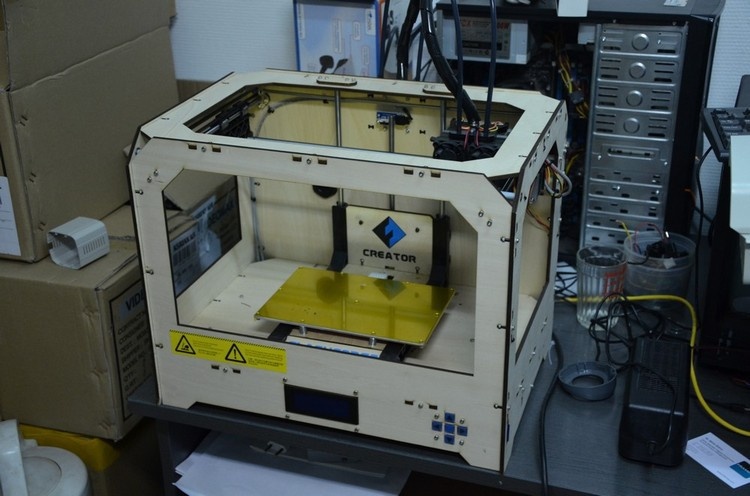

Как только дизайн готов, корпус распечатывают на 3D-принтере. Да-да, на «бытовом», хоть и недешевом 3D-принтере. Стоимостью почти в 100 000 рублей. Производится оценка того, в каком цвете модель будет лучше смотреться – для этого покупаются самые обыкновенные баллоны с краской для автомобилей.

Как разрабатывают русские регистраторы AdvoCam - 11

Однако принтер дает довольно грубую модель и не в состоянии полноценно отобразить мелкие детали корпуса. Поэтому как вариант может быть заказана дорогая отливка в силиконе, которая на 100% передаст то, что разработчик видит на экране компьютера. Опять же, эту операцию не будут делать для недорогих, бюджетных моделей. Однако если речь идет о флагмане и нужно, чтобы все было идеально выверено, без силиконовых форм никак не обойтись.

Когда на руках есть финальная версия корпуса, делаются последние штрихи по разводке системной платы устройства, затем «материнки» заказывают мелкой партией в 10-20 штук на одном из российских предприятий. Логичный вопрос – а почему и для массовых партий конечного производства «материнки» выпускают не в России? Ответ банальный – дорого, цена платы возрастает в три-пять раз, а конечное устройство на полке магазина подорожает на 25-30%. И вместо какого-нибудь добротного бюджетника за 6 000 рублей мы получим вполне себе средний ценовой сегмент с 8 000 рублей. А потребителю в массе своей, увы, все равно, где произведена материнская плата: в Шеньчжене или в каком-нибудь Екатеринбурге. Разница в цене между 6 000 и 8 000 рублей вполне оправдывает большее доверие китайскому производителю по сравнению с отечественным.

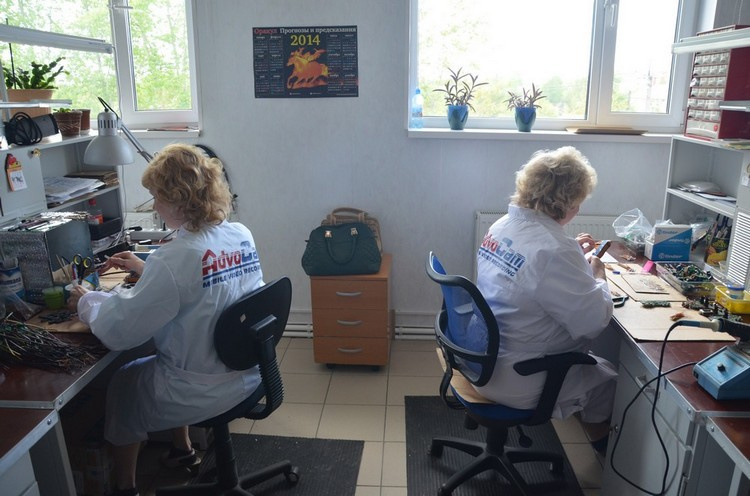

Инженеры AdvoCam вручную производят распайку компонентов на плате, затем сотрудницы сборочного цеха, простите за тавтологию, собирают модели. Фактически это – уже предсерийная тестовая сборка, которая в том числе позволяет выявить потенциальные проблемы в последующем массовом выпуске и устранить их до того, как начнется массовое производство по заказу AdvoCam на какой-либо партнерской контрактной китайской фабрике.

Как разрабатывают русские регистраторы AdvoCam - 12

Замечу, что заказать тестовые платы можно и в Китае, это будет стоить раз в десять дешевле. Но если отечественное предприятие выполнит заказ за одну неделю, то у китайцев срок может растянуться до двух-трех недель. Поэтому в случае именно первых тестовых экземпляров логичнее переплатить. Просто ради того, чтобы быстрее получить первые опытные образцы новой модели.

Кстати, когда модель уже пошла в серию и регистратор продается в магазинах, именно по плате серийного устройства можно легко определить, является ли модель уникальной разработкой компании или это очередная китайщина для брендирования сотнями разных заказчиков по всему миру. В случае собственной модели будет указано название бренда или его родительской компании. Если же приведено только название фабрики – скорее всего, аппарат может заказать любой желающий «производитель». Либо плату сделали эксклюзивно для заказчика, но тогда получается в некотором роде мошенничество – покупаешь камеру известного тайваньского производителя, а на деле – тех же китайских подмастерьев.

Как разрабатывают русские регистраторы AdvoCam - 13

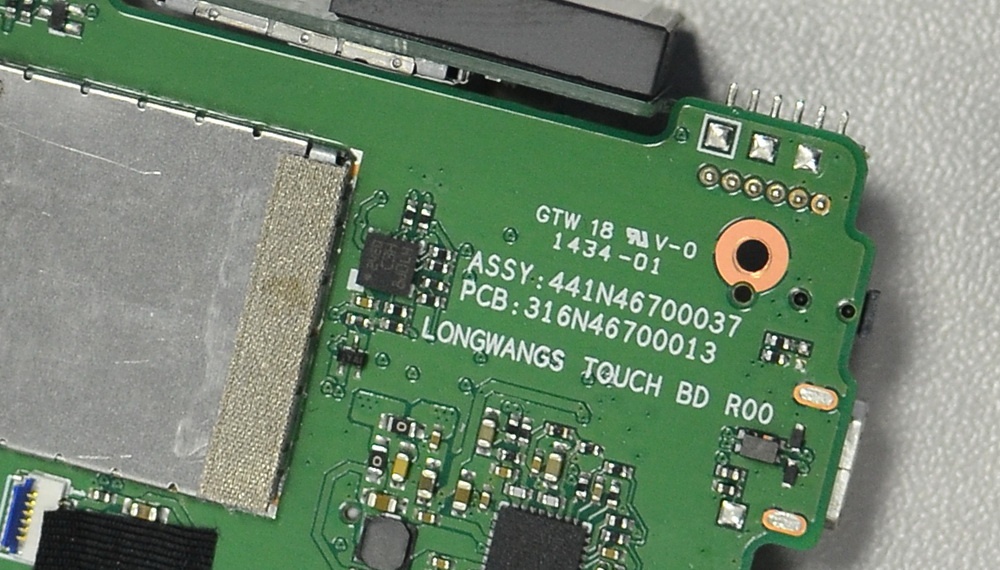

Материнская плата тайваньского Mio MiVue 518 свидетельствует о том, что устройство разработано сторонней китайской фабрикой по заказу Mio

Для сравнения: так выглядит плата модели AdvoCam-FD One (4 400 рублей), самого продуманного бюджетного регистратора начала 2017 года. В котором есть функция 2 Мп веб-камеры и мощная батарейка. Данный аппарат демонстрирует рекордный для регистраторов с ценником ниже 5 тысяч рублей показатель времени автономной съемки – целых 40 минут от одного заряда аккумулятора.

Как разрабатывают русские регистраторы AdvoCam - 14

Как разрабатывают русские регистраторы AdvoCam - 15

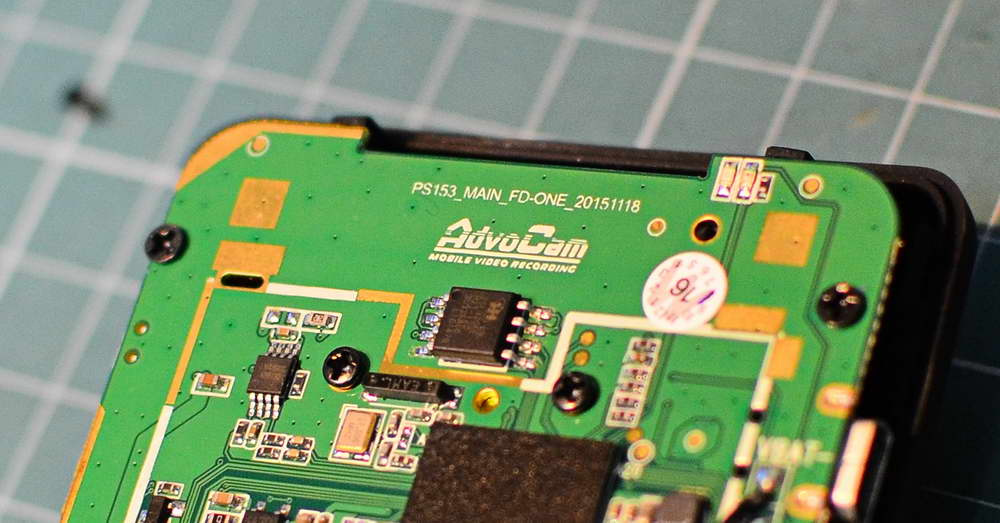

Помимо указания бренда, на плате также приводится название модели, для которой она сделана. Так что перед нами а) стопроцентная разработка именно специалистов AdvoCam б) конкретно для AdvoCam-FD One

Тем временем на производстве в Китае начинается самый сложный и долгий этап создания регистратора – подготовка пресс-форм для отливки деталей модели. Именно этот процесс и «поглощает» львиную долю бюджета на создание дизайна. Работа ведется только на китайской фабрике, где есть все необходимое оборудование ценой в сотни тысяч долларов. А здесь возможны два варианта. Либо за работой китайцев будет следить опытный русский технолог и контролировать получение идеальной пресс-формы. Либо в отсутствие контролера азиатские исполнители способны сэкономить свое время (и деньги) и пусть и некритично, но все же схалтурить. Как правило, это касается лени в устранении незначительных дефектов внутренней стороны корпуса. Скажем, кое-где «поплыл» пластик, не полностью обрезаны и зачищены следы литников (что это такое – будет сказано чуть ниже). Типичный российский бренд-заказчик, не разбирающий в теме, ничего не заметит. Или на все претензии китайцы найдут сотню доводов, почему все должно быть именно так.

На первый взгляд, ничего сложного нет. Есть полая пресс-форма, куда под давлением через трубки-литники подается жидкий пластик. Затем через отдельные трубки заливается жидкое охлаждение, деталь остывает. В финале остается только снять крышку пресс-формы (выражаясь языком профессионалов – «расхлопнуть») и срезать литники. На деле же возникает огромное количество нюансов – такое, что подготовка пресс-формы сама по себе занимает порядка трех месяцев, а при сложном корпусе с большим числом деталей доходит и до полугода.

К сожалению, съемка на производстве пресс-форм AdvoCam запрещена, но на канале Discovery в свое время был показан отличный ролик о том, как производят пресс-формы

Взять даже самое банальное – охлаждение. Половинка корпуса – деталь со стенками разной толщины, изгибами, округлостями. И нужно подать антифриз (как правило, используют именно его) так, чтобы буквально каждый квадратный миллиметр детали охлаждался равномерно и одновременно. Чуть где-то «довели» участок позже – пиши пропало, пластик поплывет. Чтобы вы понимали – вся операция от заливки пластика до «расхлопывания» занимает не больше нескольких секунд. Поэтому создание пресс-формы требует хирургической точности. Любой «косяк» ставит крест на возможности запустить модель в массовое производство.

Когда разработчики получают правильно отлитый корпус, в него устанавливают все «железо» регистратора и начинают заключительное тестирование и устранение ошибок как с программной, так и аппаратной точки зрения. Из лабораторных испытаний производятся тесты на вибростендах и в температурных камерах.

Как разрабатывают русские регистраторы AdvoCam - 16

Как разрабатывают русские регистраторы AdvoCam - 17

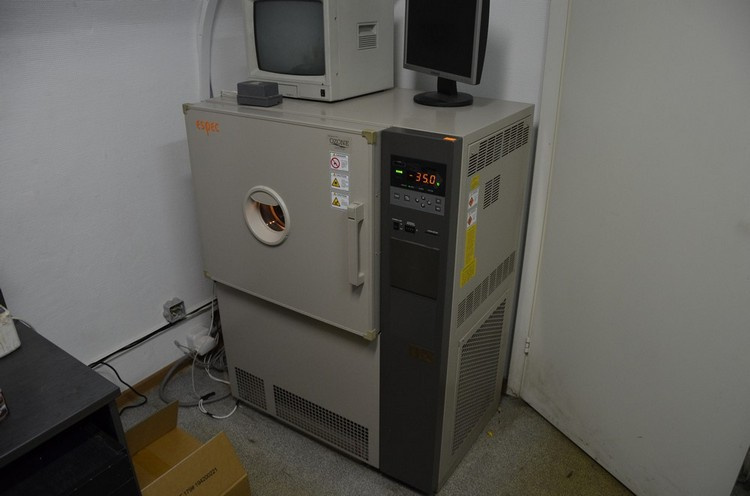

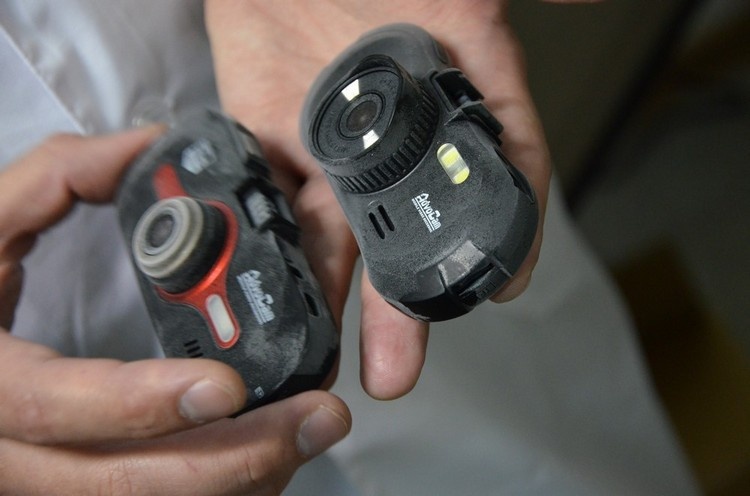

Видеорегистраторы AdvoCam после суток пребывания в температурной камере при -35° С – включаются и работают как ни в чем не бывало

Так модели адаптируют для российских условий эксплуатации – это гарантирует, что у регистратора ничего не отлетит на очередной кочке. Плюс камера не испугается морозов, включится и будет вести съемку даже при -35 °С. Или не расплавится жарким летом при +40 °С под палящими лучами солнца.

Как разрабатывают русские регистраторы AdvoCam - 18

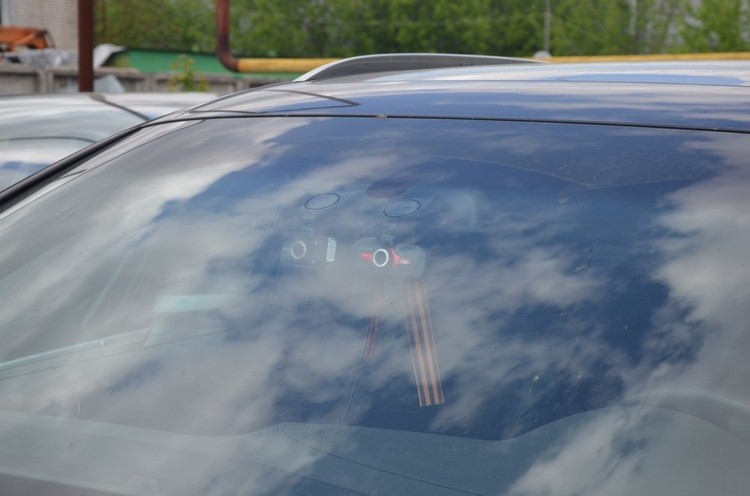

Практические полевые тесты заключаются в том, что каждый разработчик устанавливает в своей машине по два, а иногда и более регистраторов и приступает к их повседневному использованию. Может оказаться, что в определенном месте перегревается плата, внутрь при перепадах температуры попадает конденсат и так далее и тому подобное.

Как разрабатывают русские регистраторы AdvoCam - 19

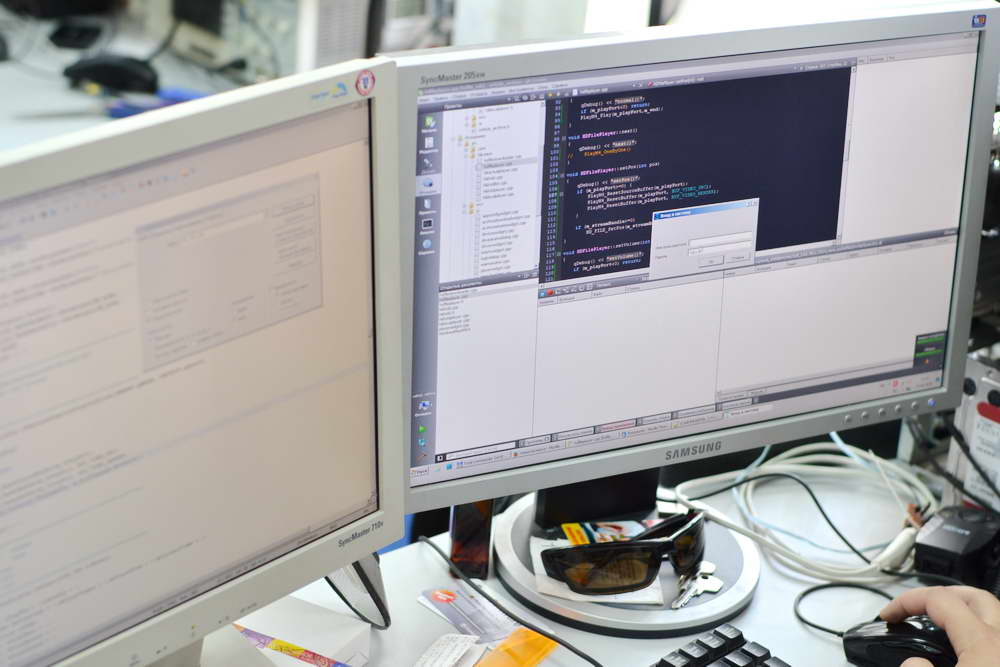

Параллельно «полевым» испытаниям «железа» проводится огромная работа над программной прошивкой. Так как именно софт большей частью отвечает за то, что ваша камера не станет глючить, все функции будут выполняться должным образом.

Исходную прошивку дает производитель процессора. Практически всегда это – запредельно «сырой» софт, который требует упорной, длительной, кропотливой и, как уже было сказано, совсем недешевой доработки русскими профессионалами из AdvoCam. Прошивка не меньше, чем матрица или объектив отвечает за итоговое качество съемки. Недостаточно закрепить на материнской плате матрицу и объектив, самое главное – нужно заставить процессор грамотно управлять «оркестром» – корректировать цветопередачу, резкость, экспозицию (яркость) и другие параметры.

Как разрабатывают русские регистраторы AdvoCam - 20

Массовое серийное производство регистраторов происходит в Китае – как ни крути, но это гораздо дешевле попыток наладить аналогичные процессы в России. Даже «отверточная» сборка из готовых компонентов (когда по сути остается только закрепить объектив и пару комплектующих на плате и установить все в корпус) удорожает устройство примерно на 20-30%. В частности, из-за налогов на ввозимые по отдельности в нашу страну элементы. Или из-за необходимости содержать огромные складские площади для хранения нескольких десятков тысяч как готовых устройств, так и их комплектующих.

Скажем, относительно доступный флагман AdvoCam-FD8 Gold GPS за 10 000 рублей если бы его сборка производилась в России обходился бы потребителю уже примерно в 13 000 рублей. С другой стороны, оборотная сторона производства в Китае – необходимость тщательного контроля всего процесса производства «на месте» специалистами AdvoCam. Причем это нормальная общемировая практика для крупных компаний, аналогичным образом поступают те же Apple или GoPro.

Не следует переоценивать трудолюбие китайцев: в отсутствие «белого надсмотрщика» (безо всяких кавычек) можно ожидать от наших восточных соседей любых сюрпризов. От небрежно припаянных кабелей до объективов с отсутствием нормальной настройки фокуса. Как вы понимаете, среднестатистический российский бренд регистраторов никаких контролеров в Китай не посылает и проследить «от и до» за тем, как собрана партия устройств, просто не в состоянии.

Как разрабатывают русские регистраторы AdvoCam - 21

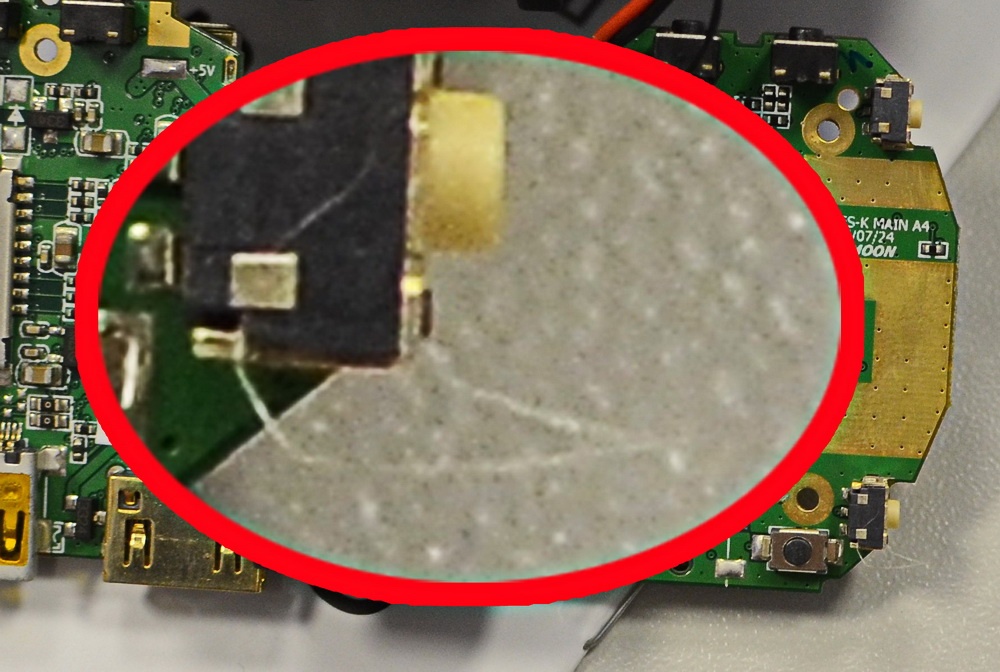

В особо тяжелых случаях ленивый и невнимательный китаец на линии сборки даже не заметит, как впаяет в регистратор собственный волос

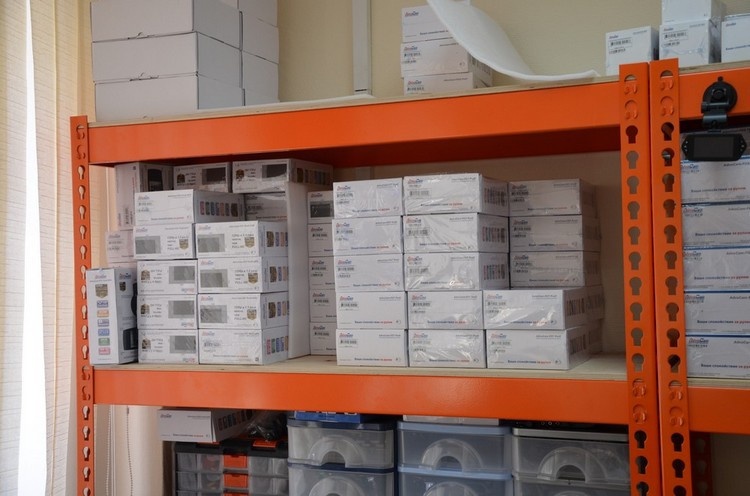

После того, как модель поступает в продажу, примерно на протяжении трех месяцев AdvoCam собирает обратную связь от потребителей, продавцов, сервисных центров. Увы и ах, сразу выпустить идеальный продукт не под силу даже гигантам вроде Apple и Samsung. В зависимости от отзывов пользователей составляется план дальнейших доработок. Если проявляются проблемы с аппаратной частью, может потребоваться переразводка платы, замена каких-либо компонентов.

Отсюда напрашивается логичный вывод. Если для вас главное – максимальная безглючность и проработанность регистратора, смотрите в сторону камер минимум полугодовой давности. Считаете, что не получите в таком случае «самую современную модель»? Не волнуйтесь, более-менее заметные изменения на рынке регистраторов в плане новых технологий (неважно, следующее поколение «железа» или просто примечательные новшества) происходят в лучшем случае раз в год. Если вы твердо намерены купить только самый-самый свежий регистратор – будьте готовы к тому, что скорее всего он не всегда будет работать идеально. И данный подход справедлив для любого производителя регистраторов (даже крупного и именитого).

Как разрабатывают русские регистраторы AdvoCam - 22

К счастью, AdvoCam достаточно ответственно относится к разработке своих продуктов, чтобы дело не доходило до отзыва вышедших в продажу партий регистраторов. К сведению – производители дешевых моделей за 2-3 тысячи рублей не останавливают продажи даже в случаях брака под 40% и наличия откровенных недоработок по «железу». На что надеется компания? На народный «авось» – вдруг покупатель поленится или постесняется идти в сервис со своей копеечной моделью. А если и придет, то получит аргументацию – «ну, что же вы хотели за эти деньги».

Но вернемся к работе, которую AdvoCam проделывает по новым моделям после их поступления в продажу. Помимо аппаратных, привносятся исправления и улучшения в программную часть регистратора, а именно – в прошивку. Однако абсолютно любое изменение в прошивке может привести к самым неожиданным последствиям. Это как эффект бабочки: взмах крыльев которой станет причиной урагана на другой стороне Земли. Ведь в регистраторе даже небольшая корректировка шрифта меню может вызвать, например, глюки съемки в режиме HDR. Поэтому каждая новая прошивка нуждается в скрупулезном, небыстром и тщательном всеобъемлющем тестировании.

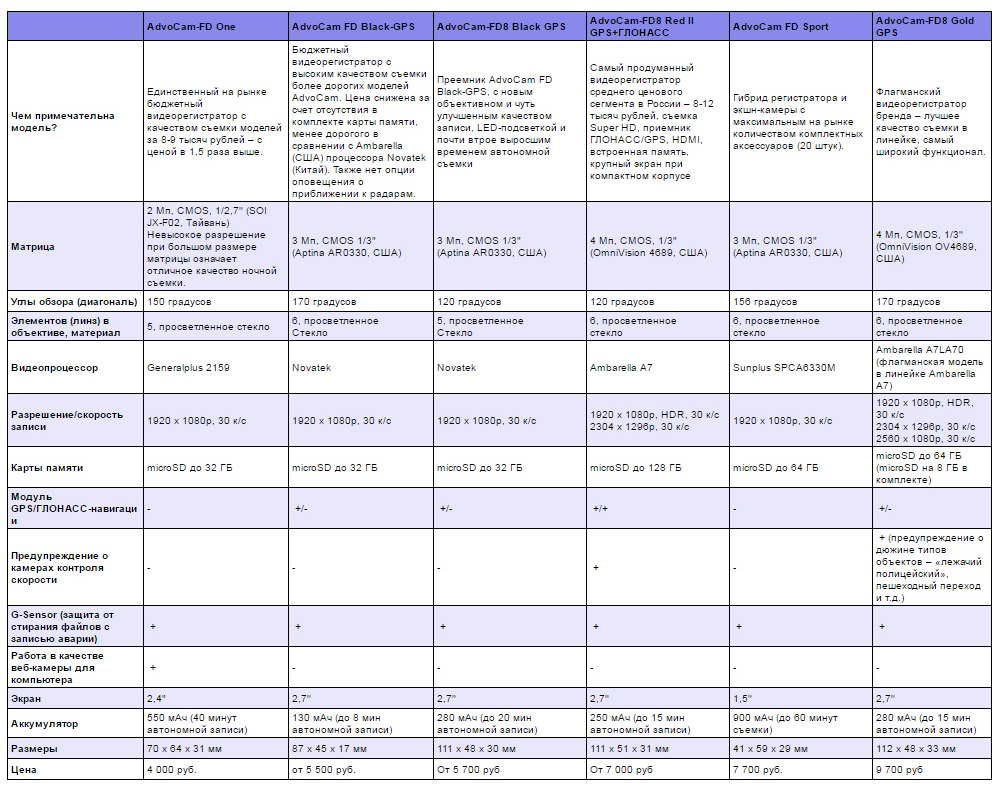

На данный момент в линейке AdvoCam всего шесть регистраторов, не считая их версий с разной комплектацией.

Как разрабатывают русские регистраторы AdvoCam - 23

Это оптимальное число: настоящий производитель физически не в состоянии ежегодно качественно «рожать» и поддерживать по десятку-полтора моделей. Подобное поведение с «армией» камер – явный признак того, что вы имеете дело с брендом, который без разбора заказывает разнотипные готовые устройства из Китая. И все участие бренда в производстве регистраторов сводится к наклейке своего логотипа на готовые китайские модели. AdvoCam напротив пристально следит за каждым своим регистратором минимум полтора года – выпускает новые прошивки, при необходимости вносит аппаратные улучшения. И потребитель точно знает, какую бы модель AdvoCam он ни купил, производитель не оставит пользователя один на один с устройством.

Вместо вывода

Типичный бренд регистраторов в России – любитель участия в лотереях. Таким компаниям не интересны нестандартные особенности устройств, продуманная общая идея продуктовой линейки, тщательное позиционирование каждой модели. С видом забрасывающего невод в воду рыбака многие отечественные организации-перекупщики каждый год как пылесосы шерстят выставки бытовой электроники в Гонконге в поисках «новинок». И как следствие заказывают на разных китайских фабриках ворох разнообразных регистраторов с ценовым разбросом от полутора до десяти тысяч рублей. Авось где-то брак не превысит 30-40%. Авось модель окажется востребованной или даже хитовой. Авось после первой качественно изготовленной партии производитель в Китае не начнет устанавливать более дешевые комплектующие и экономить на контроле качества (а разницу, конечно, класть в карман – что ж взять с хитрых китайцев!).

Как разрабатывают русские регистраторы AdvoCam - 24

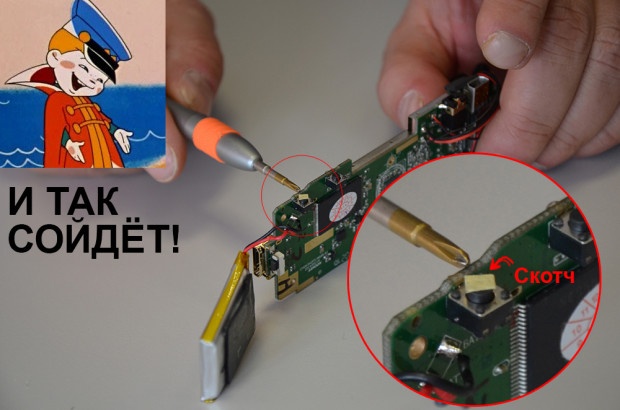

«Подарок» от китайских сборщиков в одном из «российских» регистраторов. Из-за неправильного расчета посадки элементов пришлось добавить сверху кусочек скотча, для контакта с кнопкой. Отклеится скотч – получим нерабочую кнопку.

В итоге ротация компаний на рынке автомобильных «черных ящиков» – бешеная: бренды сменяют друг друга и стремительно уходят в забвение. Лишь единицам удается «зацепиться» на рынке больше чем на пару лет. Например, на «Яндекс.Маркете» сейчас числятся 176 «активных» брендов регистраторов. Тех, у кого есть хотя бы одна продаваемая модель. 238 организаций, почти 60%, помечены серым шрифтом, ни одного устройства в рознице нет. Были да сплыли! Бренд поиграл в продажи регистраторов, да и ушел с рынка не солоно хлебавши. А из приведенных 176 «активных» компаний наберется не больше 15 брендов (3,6% от общего числа!) с продуманной, регулярно обновляемой линейкой устройств.

AdvoCam, напомню, из года в год остается в первой тройке самых популярных производителей регистраторов в России (а в 2016 году и вовсе занял первое место). И это уже тенденция, тренд! Не лотерея, а результат тщательного продумывания построения разработок и производства, с возможностью личного контроля всех этапов создания устройства. У AdvoCam нет проходных моделей «для галочки» или моделей, выпущенных «на авось», – по каждому устройству инженеры сначала думают, какими преимуществами новинка сможет заинтересовать потребителя. И затем, шаг за шагом, дотошно и придирчиво русские разработчики работают над выпуском надежного регистратора с высоким качеством съемки, тщательно адаптированного для российских условий эксплуатации. Вне зависимости от цены устройства.

P.S. Напоминаю читателям – по вопросам выбора регистраторов или иным моментам данной тематики не стесняйтесь обращаться ко мне лично на электронную почту schub.alexandr@yandex.ru.
