Про котэ, жену, двух сыновей, идею… и не только. История с продолжением

в 6:57, , рубрики: гаджеты, прототипирование, смываетсам, смыватель, туалет, умный дом, умныйдом, унитаз

Привет, Habr. Для меня эта площадка нова, и откровенно было немного страшно размещать свой опус. Но как говорится, волков бояться в лес не ходить, созрел. Попаду ли я в нужную секцию не знаю, но вроде говорят что в «Я Пиарюсь», таких как я не бьют…

В публикации будет 25 фото 5 не очень тяжелых гифки и много текста.

Предыстория

(скажу честно, она уже мелькала на сторонних ресурсах, однако, для понимания о чем речь, хотел бы озвучить предысторию, для уважаемых Хабровчан, да простят меня админы.

Ну как говорится, поехали!

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 1

Мои дети, не обремененные усиленным отцовским воспитанием, забывают смывать за собой в туалете. В основном это происходит ночью т.к. добираются они до унитаза в полудрёме. Этого состояния хватает на — немного разлепить глаза, не споткнуться о кошек и доковылять до туалета. Ругай не ругай, без толку. Я понимаю что можно и подзатыльник влепить, но люблю я их и это не наш метод. Утреннее амбре, испаряющихся продуктов жизнедеятельности, присутствовало в туалете, почти каждый день. С мыслью — пусть мир прогнется под нас, начал искать решение.

Пошерстив интернеты, нашел два заслуживающих внимание варианта.

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 2

Вариант первый - Бачок от унитаза на помойку, разбираем стену за унитазом, ставим автоматическую смывайку. Вариант отличный, но, свежий ремонт, возникающая необходимость штробления полостей для труб, дырка в стене для железки с глазами, соответственно немного мусора, чуть, чуть пыли и грязи и готово. Вдохновленный решением взял перфоратор в руки но поглядев в ясные очи жены, утомленные недавним ремонтом у родителей и даже после рассказа как это будет здорово, понял — развод не за горами. Вариант отпал автоматом, да и ценник в 17К + повторный частичный ремонт, вдохновения не прибавил.

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 3

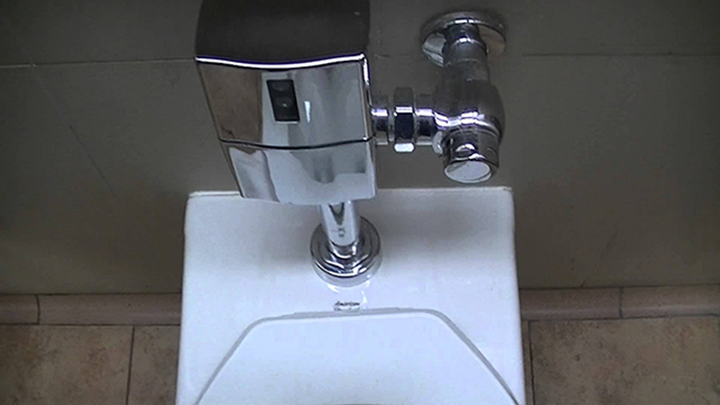

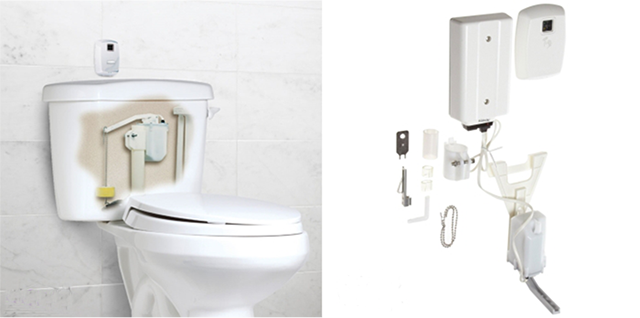

Вариант второй - буржуйская приблуда, которая ставиться внутрь бачка, работает от батареек и вроде как автоматизирует процесс смыва, НО, там инструкция на 5и листах, видео почти на час и адово количество телодвижений по интеграции. Почти купился, руки растут естественно из нужного места (пониже спины), читать умею, надо брать. Ценник почти в три раза ниже. Погуглив и посмотрев на процесс, дошло до меня, что механизм заточен для буржуйских бачков, в которых не верхняя кнопка, а боковая лапка. Рисковать не стал. Гуглил еще и подытожил — все остальное производное от первого варианта в разных коробках и разных размерах. Есть еще интересные девайсы, но ценник далеко не гуманский и функционал ниочем.


Мотивы и цели

В результате длительных изысканий я остался без легкого решения и один на один с бодрящим утренним запахом, после посещений туалета, любимых пацанов, и двух кошек… но они не в счет т.к. для них отдельный обувной, в кошачьем чистилище.

Считаю что длительные туалетные испарения положительно повлияли на мой мысленный процесс..., русский мозг изворотлив. Неожиданно, во сне, в голову вошла идея, нацепить некий девайс, на кнопку смыва, и заставить его правильно реагировать на присутствие болтающегося тела перед унитазом, тем самым бюджетно и универсально автоматизировать процесс без доделок, переделок, колхоза и извращений. Более того, сделать его универсальным, с возможностью водрузить СМЫВАТЕЛЯ на головы других белых братьев, т.к. престарелые родители, живущие в другой жилплощади, особенно дед, имеют похожий грешок.

Поиск подобного, эстетически законченного и правильно (в моем понимании) функционирующего девайса результатов не дал. Было принято решение ваять самому, на основании красивых картинок в голове — как это может выглядеть и функционировать.

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 5

Движение к реализации

Утомлять Вас красивыми рассказами, сколько времени было потрачено (с нуля) на изучение 3D моделирования, сношениями с 3D печатью и изучением электронных схем я не буду, скажу одно, для доведения проекта до текущего состояния было потрачен «вагон» пластика, напечатано сотня моделей, вытравлено футбольное поле плат. Была творческая пайка микросхем, прошивка микроконтроллеров (спасибо Vad7 за корыстную помощь, этот человек мне очень помог), вникание в работу электронных компонентов, других железок и механики и главное! Всех притомляющее проведение боевых тестирований, на личном составе семьи на протяжении нескольких месяцев. И так далее.

Пластик

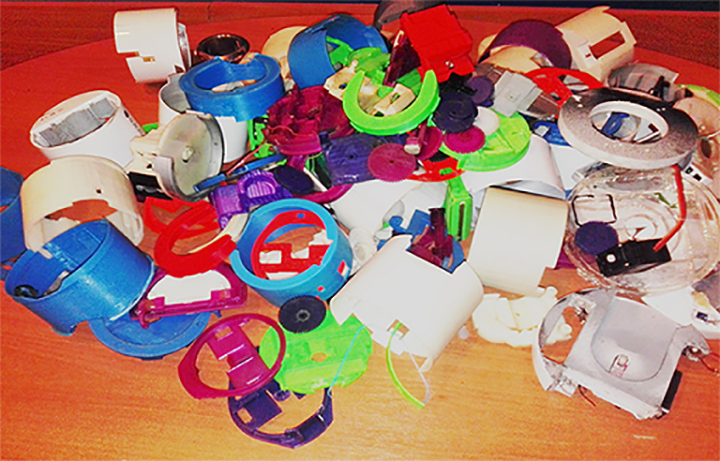

Начало пути — изыскания.

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 6

На этапе выхода на производство.

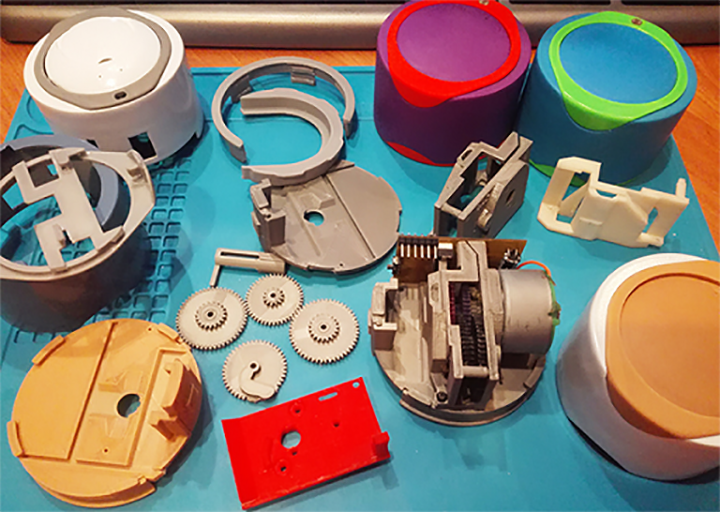

Результаты обостренного чувства перфекционизма:

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 7

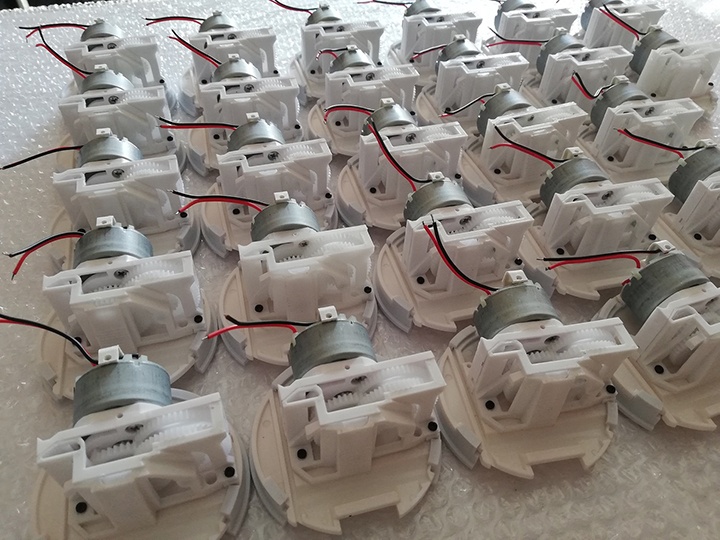

Сейчас все фабричное:

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 8

Электроника

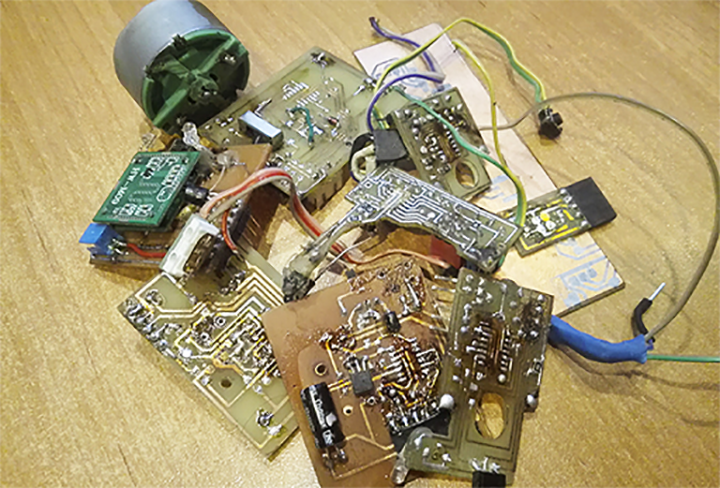

В начале пути — реально было сложно. Без наличия образования, мой максимум был — припаять оторвавшийся провод. Я не понимал для чего нужны все эти деталюшки — конденсаторы, резисторы диоды и.т.д. Ну теоретически только если…

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 9

Сейчас — я знаю, как работает транзистор :)

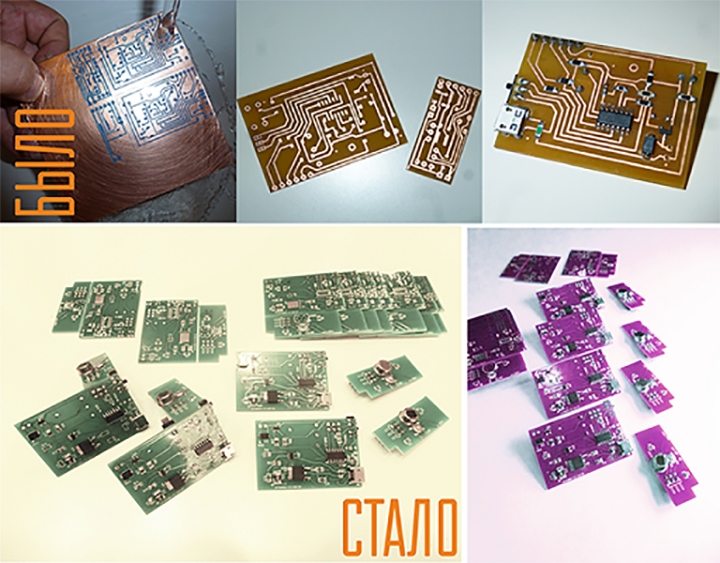

Все это реальный, мой хенд-мейд. Печатаем, травим, паяем, получаем рукоделие :). После того как набил руку и вник в процесс, перешел на другой уровень, стал заказывать у друзей с поднебесной. Умные люди показали ресурс. Теперь рисую все сам. Но если честно, многое до сих пор остается для меня загадкой. Да, сейчас проще, но дзена не достиг…

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 10

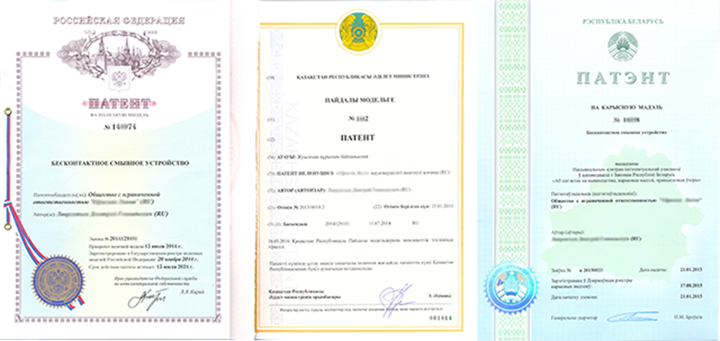

Между сношениями с макетами, печатью деталюшек и пайкой схем, получал патенты на это «железо». Да заморочился, да были на это свободные средства… Устройство удалось зарегистрировать не только в РФ, но и в Белоруссии и Казахстане. Загрузился и зарегистрировал патент по системе PCT у европейских буржуев, на тот момент это было не дороже денег, в целом бестолковый понт, но приятно, когда за бугром знают, что мы не только в ракетостроении, но и в унитазо-употреблении рвем всех.

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 11

Первоначально придумал, как мне кажется, не очень удачное название autoPusher типа авто толкач… потом уже умные люди сказали что пушер — наркоторговец. Вот что значит прогуливать уроки английского и жить вдали от этой темы. Изначально хотел «Незабудкой» но все домены были заняты, но что сделано то сделано.

Отказался…

Сейчас это СМЫВАТЕЛЬ, Нарисовал логотип, запатентовал товарный знак и к своему величайшему изумлению получил защиту на слово «СМЫВАТЕЛЬ» в рамках 11 и 21 МКТУ Со всей ответственностью могу ставить клеймо.

Зарегистрировал одноименный домен в зоне РФ. Для того что бы не объяснять дизайнерам, что и как вижу, частично разобрался с версткой и инет магазином. Если еcть желание, зайдите, покритикуйте. Зарегистрировал одноименные группы/каналы во всех популярных сетях. Сначала был темный лес, потом медленно, по своему возрасту (далеко не шешнадцать), начал понимать что к чему. Ютуб, инста, вконтактики там всякие.

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 12

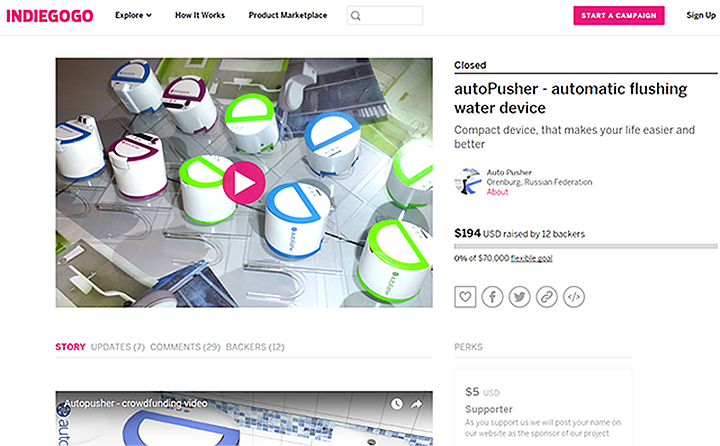

В конце 2015 года попытался провести краундфантинговую компанию хотел денег заработать по легкому на Indiegogo. Но видимо потому, что за бугром, большЕ распространение получили бачки с лапкой и тема, скажем так интимная, да и опыта было с гулькин нос. Интереса у публики не вызвал и успеха, как и планируемых средств, на развитие не получил. Копию размещал на Российской площадке, но это не в счет. Рассчитывал быстро нахапать заказов, поработать и стать скромным олигархом, а вот и не срослось. Никогда с неба не валилось. Только труд — упорный и беспощадный.

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 13

Это было разочарование но, с горя, в алкогольную кому не впал. Немного подепрессировал, попил хорошего вина (недолго), и отложил проект до нового «ТОЛЧКА» вдохновения. Каламбур :)…

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 14

Момент второго дыхания настал. Решил взбодриться и продолжить…

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 15

Довел все пластиковые детали до состояния — отлично, работает, долго работает, надежно. Вау.

Сделал так, что бы смыватель смог работать по выбору, в одном из двух различных режимах — на свет и на присутствие. Переработал механизм ранее позаимствованный у не безызвестных автоматических вонючек AirWek (просвещенные скажут мог бы просто использовать серву… пробовал, жрет) Автономность и возможность длительной работы ставилось во главу угла. Сделал устройство компактней, добавил плюшек и приготовился к самым тяжелым этапам: производство и заталкивание на рынок. Немного завис. Без опыта в производстве и в тонких технических материях, которые позволили бы продукт перевести из состояния — добротный прототип в состояние — совершенно, можно клонировать, сложно. Сделать рабочие прототипы – это только малая часть дела. Надо признать, что до Стива Джобса, мне как до… никак, от слова «совсем». Нашел в поднебесной вменяемые компании, которые сформировали предложения по производству пластиковых деталей, механизма и всех электронных компонентов. Рад бы заказать все у нас, но ценник получается заоблачный. У нас нашел грамотных ребят, которые взялись за производство блистерной упаковки и полиграфии. Сейчас все собирается здесь на месте. Все заказанные компоненты пришли ко мне на склад. Начали доводить до ума процесс сборки. Да глаза бояться, это все было ново для меня, но желание довести все до победного конца, пересиливало все страхи.

Теперь подробно

Для чего нужно и об чем речь: Автоматизировать процесс смыва содержимого, в обычном унитазе с бачком на котором сверху кнопка смыва.

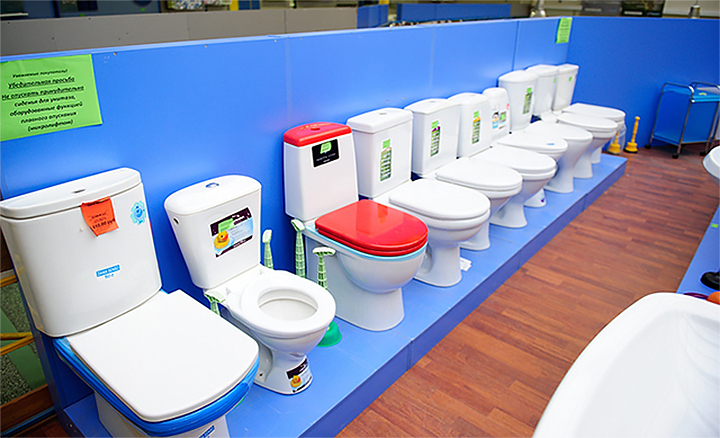

Где и куда это можно ставить: На любые бачки где есть кнопка. Как правило в 90 % бачках, выставленных на витрине любого магазина, стоЯт однокнопочные кнопки диаметром не более 51мм. Мода на двухкнопочные кнопки видимо прошла.

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 16

Установка

Выкручиваем кнопку на пару оборотов, в зазор втыкаем смывателя. С данной нехитрой процедурой сможет справиться любая блондинка. Оно не вываливается. Поверьте, на слово.


Как это работает?

Элементарно.

СМЫВАТЕЛЬ режим [ НА СВЕТ ] — Включил свет, СМЫВАТЕЛЬ проснулся, стал считать время, как только свет в туалете горит более 10 секунд, СМЫВАТЕЛЬ переходит в режим ожидания окончания процесса. Как только процесс закончен человек вышел и выключил свет, СМЫВАТЕЛЬ с помощью толкателя нажмет на кнопку и опять заснёт.

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 18

СМЫВАТЕЛЬ режим [ ПРИСУТСТВИЕ ] Как только в узком поле зрения датчика движения появилось тело на время более 10 секунд (как правило именно это время нужно для подготовки к процессу и приступить к фекализции/мочеиспусканию) СМЫВАТЕЛЬ переходит в режим ожидания окончания процесса. Как только процесс закончен и тело не маячит в зоне действия датчика более 10 секунд, СМЫВАТЕЛЬ с помощью толкателя нажимает на кнопку, и ждет очередной движухи перед унитазом. Датчик настроен на узкий сектор, перед унитазом. Будете проходить чуть дальше унитаза — Вас не заметят. Но если будете мыть руки в совмещенном сан узле и вот прямо рядом унитаз, не исключены ситуации определения. Однако по самым скромным расчетам стоимость одного смыва у нас в стране (6-8 литров) составляет 0.38-0.56 рублей. В душе за один прием сливается гораздо больше. А лишний смыв позитивно повлияет на чистоту. Для двухнопочных систем, нажимая на малый смыв — экономия 20 копеек. Конечно копейка рубль бережет, но тут как говорится — у разный людей разный подход. Шток находится не по центру. С небольшим смещением. Поэтому приладить смыватель к двойной кнопке можно. Просто его нужно расположить так что бы шток нажимал на ту кнопку которая в приоритете.

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 19

Бывают кнопки пониже и повыше. Для этого в смывателе предусмотрено изменение высоты зацепа за кнопку. Толкать кнопку можно любую, расчетный вес нажатия у механизма 3 кг на сантим. Почти не важно, как она утоплена т.к. у большинства механизмов общий ход кнопки почти одинаков.


От чего питается и на сколько хватает батареек?

Девайс вкалывает от LiPo аккумулятора который естественно можно заряжать. Как правило заряда хватает на полтора — два месяца, но если стандартная семья 2+1 и все на работе то и на дольше. Смог найти в поднебесной LiPo аккумуляторы нужного размера и нужной мощности. Сейчас, можно смело заряжать обычным зарядником от смартфона/ планшета. При желании зарядник можно вообще не отключать и использовать как блок питания и навсегда забыть о необходимости заряжать.

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 21

Ты уверен, что, сходив по «крупному», люди уйдут просто так, не посмотрев на содержимое в последний раз, и не попользуясь ершиком, например.

Да так и есть..., но ситуации разные бывают, бывает и грешок. Встал, вытер попку, отвлекся на телефон/жену/соседку/соседа/детей… и т.д. и побежал делать другие дела, забыв смыть. В конце концов есть принудительный спуск, которым можно пользоваться, нажав на кнопку.


Какие гарантии того что не сделают ноги твоему смывателю, если, например, он будет стоять в общественном месте?

Слямзить можно все, главное какие будут последствия. Однажды, меня спросили — как ты собираешься его защитить от воровства, если твоей штукой заинтересуются публичные туалеты? В мыслях не было, что этот вопрос актуален. Убедили — необходимо сделать защиту от кражи. Пришлось думать костыль. Выглядит он сейчас вот так. Опускается, опираясь на защитную пластину (трещотку). Упоротого воришку он конечно не остановит, но аккуратно снять СМЫВАТЕЛЯ без длинной тонкой приспособы (типа той, которой достают симку), не раскурочив либо кнопку, либо сам девайс, надо постараться.


Есть ли возможность добавить функций в смыватель, чет как-то простовато…?

Конечно. Можно интегрировать Алису, Сири и подключть к скайнету… теоретически можно все.
Другой вопрос сколько это все будет жрать энергии… Но если по делу, можно покумекать над тем, чтобы сделать дифференцированный спуск. Например… подошел чел. постоял/посидел минуту (что теоретически означает — пришел не на долго) ушел, СМЫВАТЕЛЬ сделал короткое нажатие и слил немного воды. Если тело сидит долго или лежит мордашкой в чашу, значит пришел по «серьезным делам», соответственно после ухода льем долго, путем небольшого зависания при нажатии на кнопку.

Радикальные добавки типа встроенного радио, оснащением вайфай модулем для слива инфы производителям туалетной бумаги, либо приветственное «здрааааасьте»… и с уходом вслед — «с облегчением», пока серьезно не рассматриваются, но со счета не снимаются. Была кстати идея нацепить на СМЫВАТЕЛЬ некую емкость с приятно пахнущей жидкостью. Девайс смыл и подлил в бачок через щели в кнопке, некий гель. Но это мысли на будущее.

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 24

Кошки

Узнав о моих изысканиях, несколько сочувствующих высказали мнение, что имея возможность автоматически смывать воду в унитаз, необходимо усовершенствовать смыватель, что бы тот смывал за умными котэ, которые приучены «ходить» на унитаз. Так появился внешний датчик для котиков у которых лапки :) Его можно расположить в том месте, где котэ пристраивается к процессу и вуаля, смыватель будет следить за движением по окружности и когда тот уйдет, через паузу, что бы не напугать, нажмет на кнопку. Развязываем руки хозяевам умных кошек. Приучаем в меру умных и избавляемся от лотков и наполнителя. Своих уже начал учить. Пока туго. Но как то у других это получается. Думаю получиться и у меня.

Какова может быть цена продажи в магазине, ты же для этого все это затеял?

С учетом текущей мелкосерийной себестоимости, в нынешних реалиях 1299 рэ. НО верю и в то что при значительных объемах можно выйти до тысячи. Но это как говорится базовый ценник.
Сети сделают свою. И думаю она будет значительно отличаться от текущей.

Когда начинал весь процесс (2015 г.), единичная себестоимость всего списка, рисовалась в пределах 400-500 р. При больших партиях на 30-40 % дешевле. Соответственно на прилавке продукт стоил бы не больше 600 рублей. С момента воплощения идеи в тело, доллар стал в два с хвостиком раза дороже, соответственно и себестоимость поднялась, но согласно маркетинговым исследованиям опросам под рюмку, ЭТО готовы получить многие мои знакомые, кому в подарок, кто-то для детей в тубзалет, кто-то планирует и людям ограниченными возможностями и за 1500 и за 2000 рублев и это не предел. Есть желающие. Сейчас девайс стоит в интернет магазине по 1299р. Продажи идут. Покупатели расценивают ценник как адекватный. Конкурирующих по цене и ёмкости в функционале устройств нет в природе. Покупатели, как говорится от Калиниграда до Владивостока. Есть и буржуи. 50% кошатников.

Зачем ты такие в таких цветах сделал?

Это тестовые прототипы. Но посчитал, что нужно людям дать возможность получить смыватель в тон дизайна туалетной комнаты. И просто потому что, вся жизнь, в основном, коричневое, унылое го-но. Захотелось праздника. Унылое сделать — много ума не надо

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 26

Можно ли сделать устройство еще компактней?

Сложно, или не так...=, можно, но будем заряжать каждую неделю. Есть еще нюанс. Если крышка седалища высокая, то при очень низком смывателе, она перекроет обзор датчику, который определяет присутствие. У меня в туалете, именно такой сложный случай. Поэтому, сейчас высота оптимальна.

Зачем вообще это нужно? На эту муть даже за 100 рублей покупателя не найдешь!

Есть проблема — есть решение, элегантное, рабочее. Есть места где вообще противопоказано трогать что-либо, особенно кнопки. Больницы, например. Есть люди, которые ограниченны в движениях, старики, инвалиды… им тоже не до кнопок. Много мест, где можно применить и облегчить людям жизнь. Да мало ли… Но, если нет задач или проблем, нет смысла лезть в кошелек.

Ты вообще в курсе, что у людей в туалетах еще верхний бачок с цепочкой или палка торчит из бачка потому что шарик давно потеряли....?

Да знаю. Но надежда на то, что когда-то, у них настанет особый день и все изменится к лучшему, не покидает меня.

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 27

Эпилог

Желающим слить негатив и постебаться: Уже слышал, что это никому не нужно, что ЭТО никто не купит, не решит проблем тем, кто все же отважиться его приобрести. Что дети будут везде гадить и не смывать. Все уже слышал. Вне дома смывают, взрослеют, все нормально. Смыватель продается, спрос устойчивый. Слышал и даже такой укор, что незачем заниматься фигней, лучше бы ты лекарство от рака изобретал. Изобретал бы если бы был ученым. К своим 44 я стал тем, кем стал, переучиваться поздно. Зайдите в любой хозяйственный магазин. Огромное кол-во бездарного барахла находит своего счастливого владельца и дает заработок всем, через чьи руки это дошло, от производителя до покупателя. Склонен надеяться, что СМЫВАТЕЛЬ найдет своего покупателя. Вышел на спрос. С минимальным рекламным бюджетом.

Про котэ, жену, двух сыновей, идею… и не только. История с продолжением - 28

Получил сертификат РСТ, штрих коды и результаты испытаний. Сделан многостраничный бизнес-план. Проект на стадии низкого старта, большинство работ уже сделано нужен толковый коммерческий толчок… ;)) еще каламбур…

P.S.: Понимаю что кто-то воспримет данный псто в формате — от ты заморочился из за какой-то ерунды, скучно видимо живется,… или — что ты друг растерялся, не ленись работай… Согласен полностью. Выглядит все это немного рекламно, приторно и немного неправдоподобно. Я не построил туалет на даче, не сделал ремонт на балконе и не сделал фотоотчет какой-нить ФИГНИ. Да, … и не стал резидентом Сколково и не клянчил на проект у государства немного бюджетных средств. Просто хотелось поделиться с Вами тем, что нарожал индивидуально, собственными руками и парой извилин. И момент… у меня экономическое образование и к электронике, механике, дизайну, верстке до вникания в тему, не имел никакого (абсолютно) отношения.

Готовлю следующий пост о том как прошел через взаимоотношения с Китайскими производителями комплектующих и как умудрился не разочароваться в Поднебесной.

И да интегрировал смыватель в накладку для инсталляций одного очень известного производителя. Получился ценник в пять раз дешевле фирменного — а он начинается от 32… :)
Подробности в следующей статье.

Ответы на несколько возможных вопросов от Хабровчан.

  1. Проще научить детей смывать за собой — Да, Кошек — нет
  2. Мозги — AVR
  3. Движение — PIR/Свет — LDR

    (На PIR два режима: однократное определение ->смыв/многократное определение ->смыв. Ну например. Подошёл — определение ->зАмер, ждем -> на уходе еще определение, пауза — смыв. Итого два определения, только после второго и небольшой паузы, нажмет на кнопку.)

  4. Механизм свой
  5. Акк — Lipo 1100mA
  6. Усредненное время работы от акк — 10 недель (4 чел)
  7. Стоимость пресс формы для одной пластиковой детали в поднебесной — $1500-2000
  8. Датчик для кошек внешний, если отловил только датчик для котэ, то пауза перед смывом 90 секунд… что бы не испугать.

С удовольствием отвечу на другие вопросы.

P.S. И еще момент. На определенном этапе, несколько смывателей попали в руки людей, с которыми мы договорились, о тестировании и последующей замене «сырых» устройств на заводские. Очень благодарен им, за то что не испугались, за то что дали пищу для ума и сердца. Данным постом объявляю о начале отзывной компании по замене прототипов, на фабричные устройства. Разница между ними — космос. Мне бы хотелось принять их обратно с заменой, Они сделаны фактически вручную и отправятся на покой в музей стартапа — СМЫВАТЕЛЬ. Друзья отзовитесь!

С Уважением Дмитрий Л., специально для Habr

Это все, мочите в сортире…
