Этот аппарат без всякого сомнения можно назвать самым суровым домофоном из когда-либо выпускавшихся. Таких почти не осталось и больше не будут выпускать уже никогда. Сложно найти атрибут аутентичнее для создания атмосферы индустриальной эпохи или ещё чего-то подобного.
Это тот самый домофон «Сезам», он же «сезам с тремя ручками», он же «первый советский домофон». Удивительно, но на просторах интернета нет практически никакой информации о том, что это за аппарат, где он выпускался, как подключается и как устроен. Всё это мы и попытаемся выяснить в данной статье.
❯ Суть такова
О том, чтобы раздобыть такой домофон, я думал уже очень давно. Постоянно расспрашивал знакомых из домофонных компаний, общался с товарищами из Москвы и Питера, однако заветная панель упорно от меня ускользала.

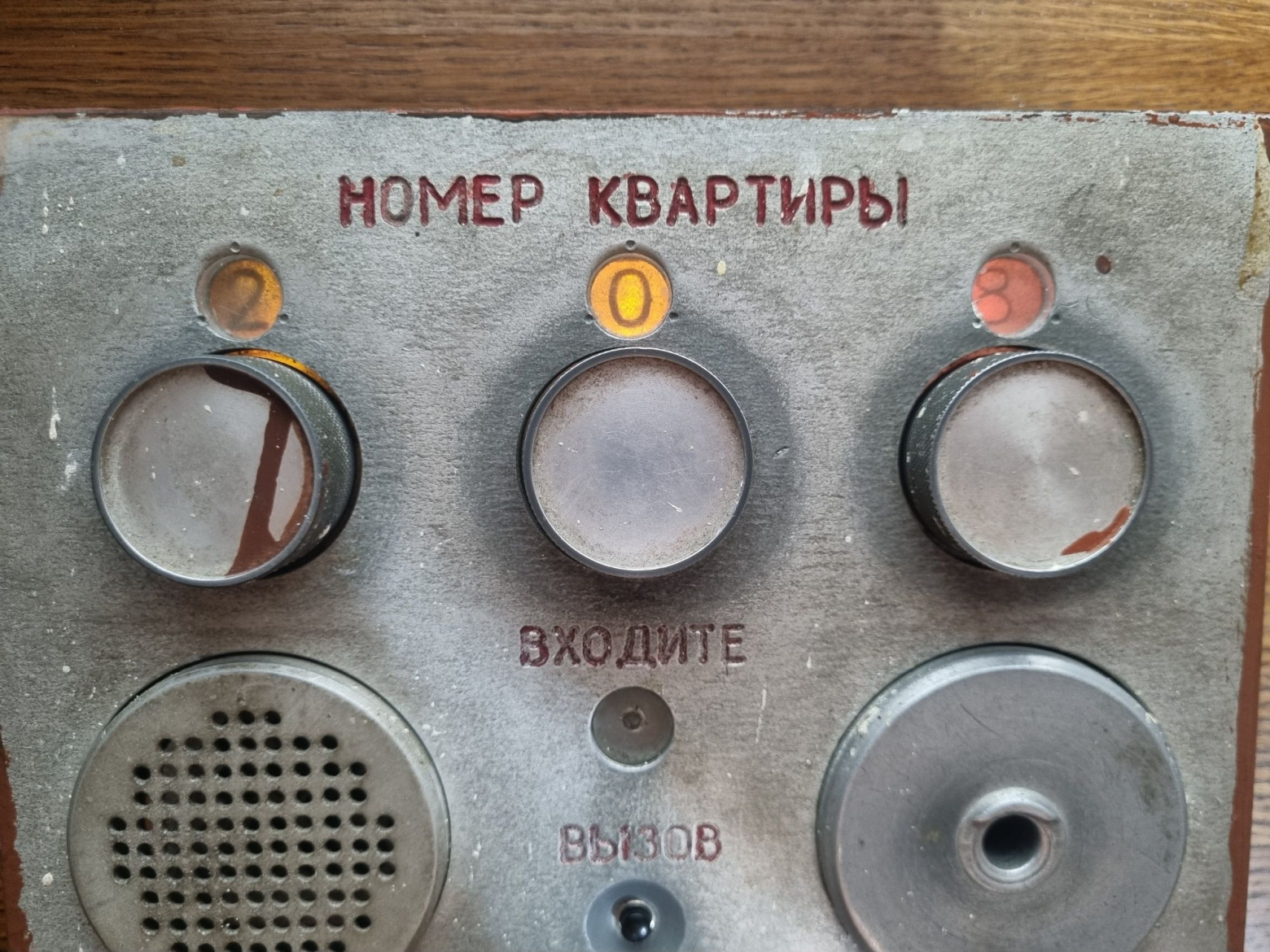

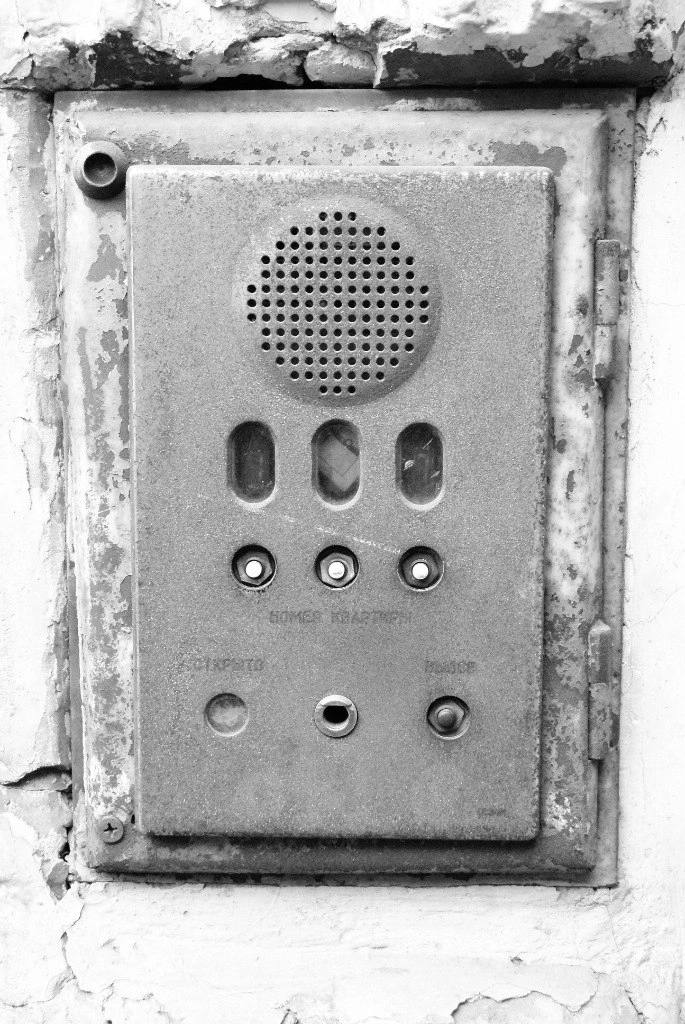

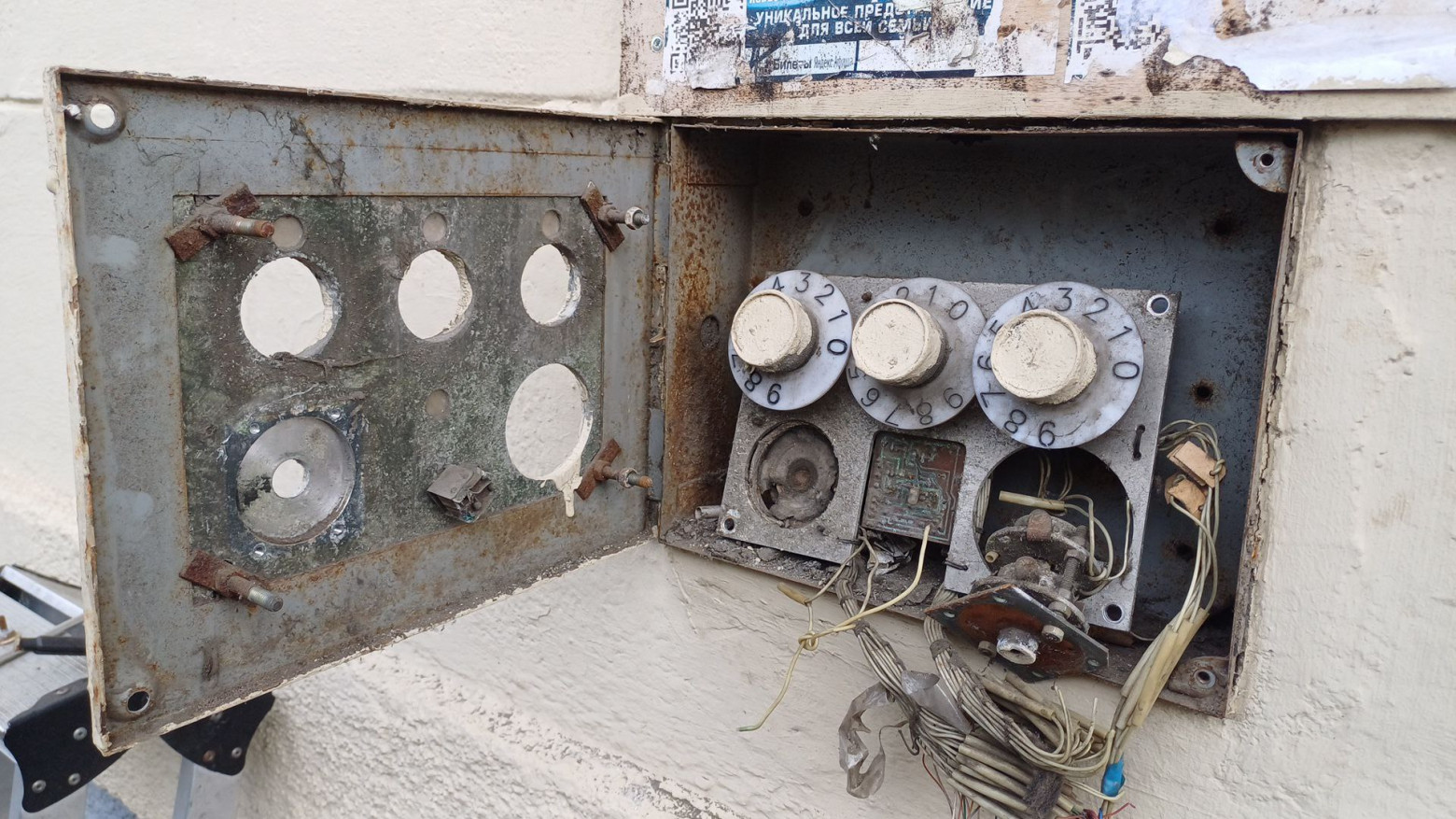

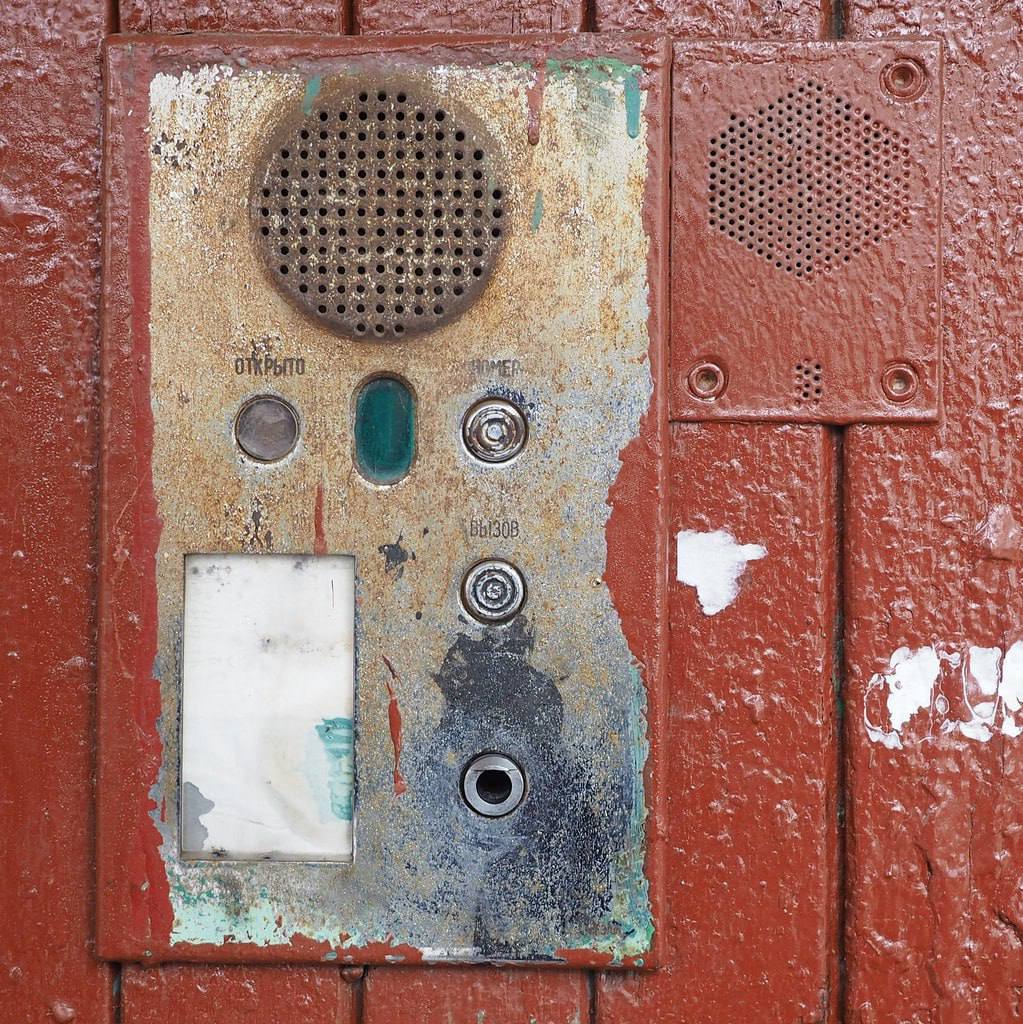

«Сезам» — не особо редкий домофон, в Москве и Питере их осталось не меньше нескольких десятков. Но проблема в том, что состояние у большинства из них примерно как на этом фото. Корпус блока вызова, представляющий собой пластину из толстого алюминия, за десятилетия напрочь сгнивает. Однажды мы даже попросили рабочих снять такой домофон со здания, проходившего капитальный ремонт, однако в процессе демонтажа панель развалилась на части.
Увы, время, атмосферные осадки и вандалы никого не щадят, что очень сильно осложняло поиск. Пришлось скооперироваться с монтажниками домофонов, пообщаться с другими интересующимися данной темой и руководством домофонных компаний, встретить кучу совершенно неожиданных проблем, но вот, наконец, заветный комплект был найден, а в моём распоряжении оказались сама панель вызова, ящик управления, а также плата и разъём от него же. У меня нет ни малейшей информации по этим домофонам, а выйти на тех, кто непосредственно ими занимался, у меня не получилось (один из монтажников рассказывал, что у него был на обслуживании подъезд с таким сезамом, но они бы за неимением документации не стали его ремонтировать, если бы тот вдруг вышел из строя).
❯ Краткое введение в «Сезамы»
Вообще, сезам — это не только ранее показанный домофон с тремя ручками. На самом деле — это целое семейство домофонов на разной элементной базе, схемотехникой, числом абонентов и прочими характеристиками. Объединяют их крайне суровое по нынешним меркам исполнение, а также некоторые довольно экзотические конструктивные решения.

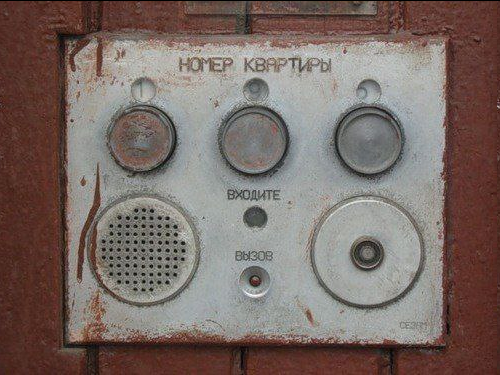

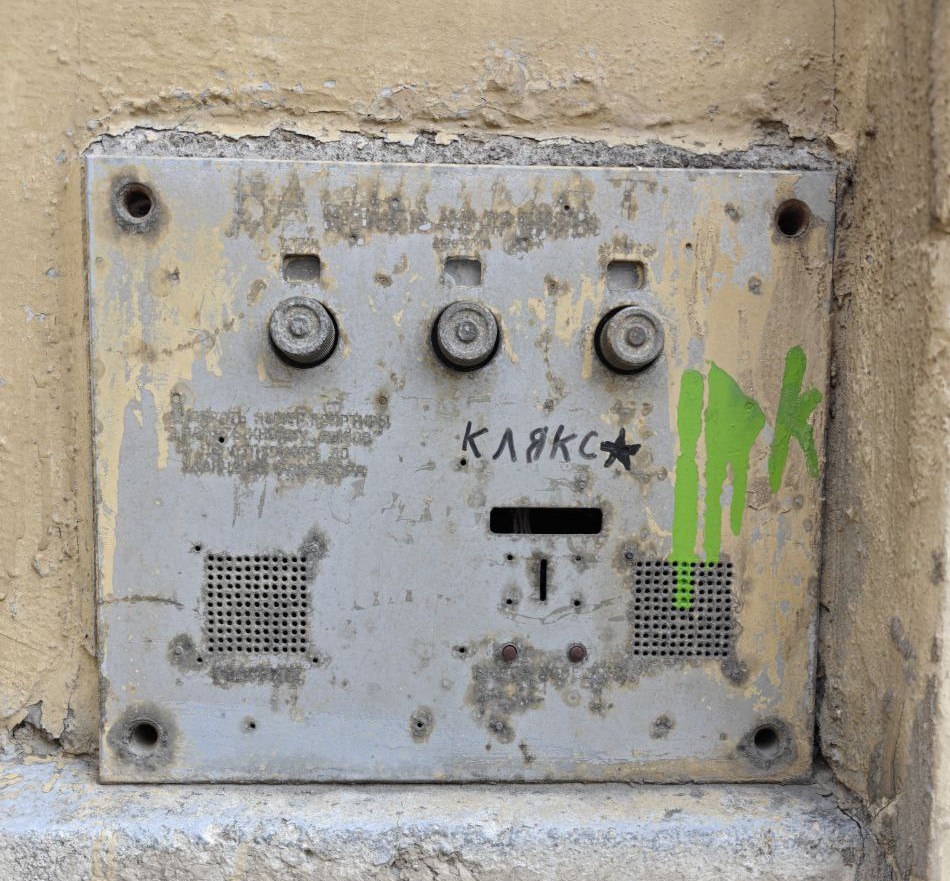

«Традиционный» экземпляр. Именно о нём-то сегодня и пойдёт речь. Их тоже существовало несколько вариантов, но об этом чуть позже.

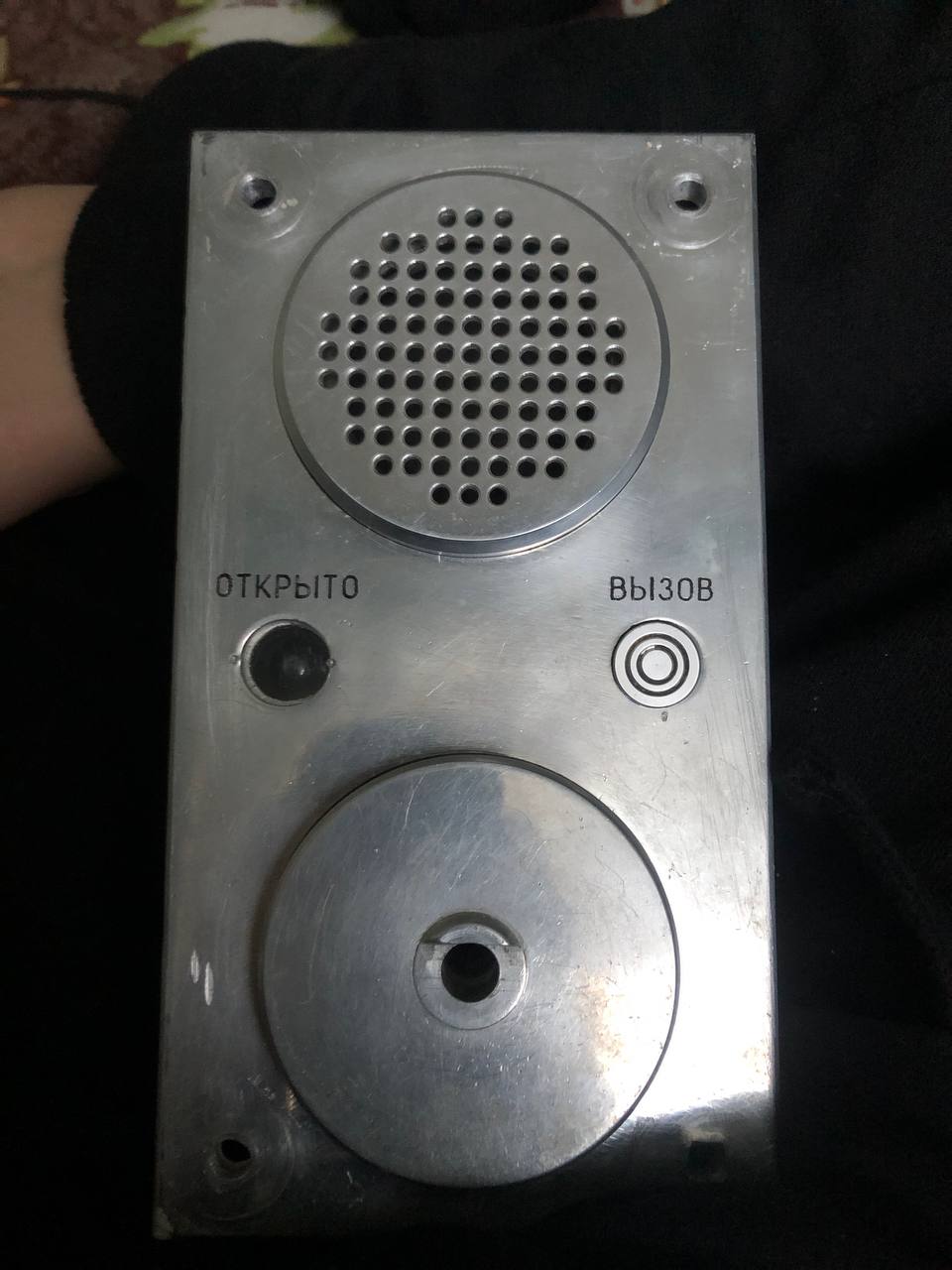

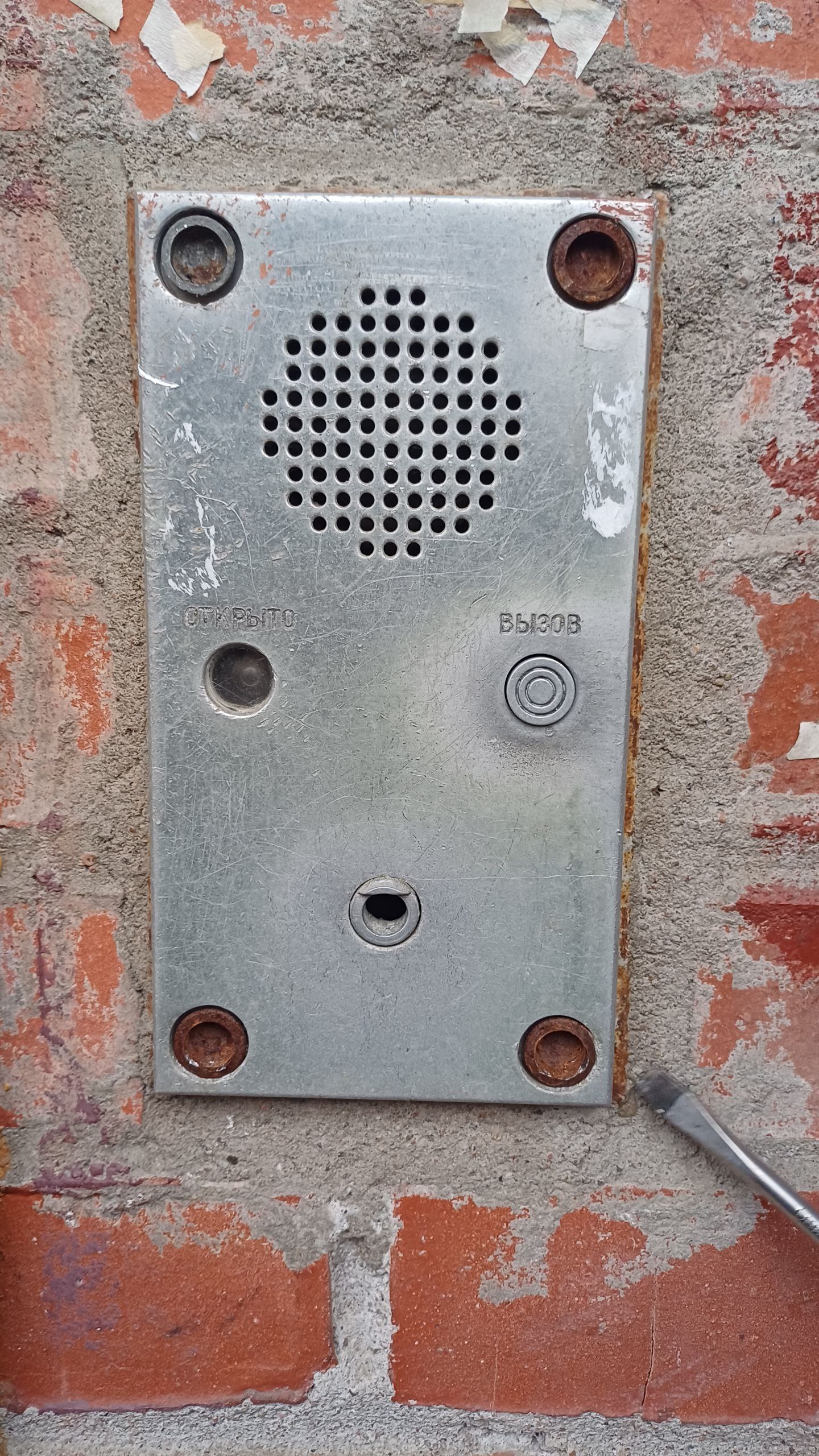

«Сезам» на одного абонента.
Ещё одна вариация такого сезама.

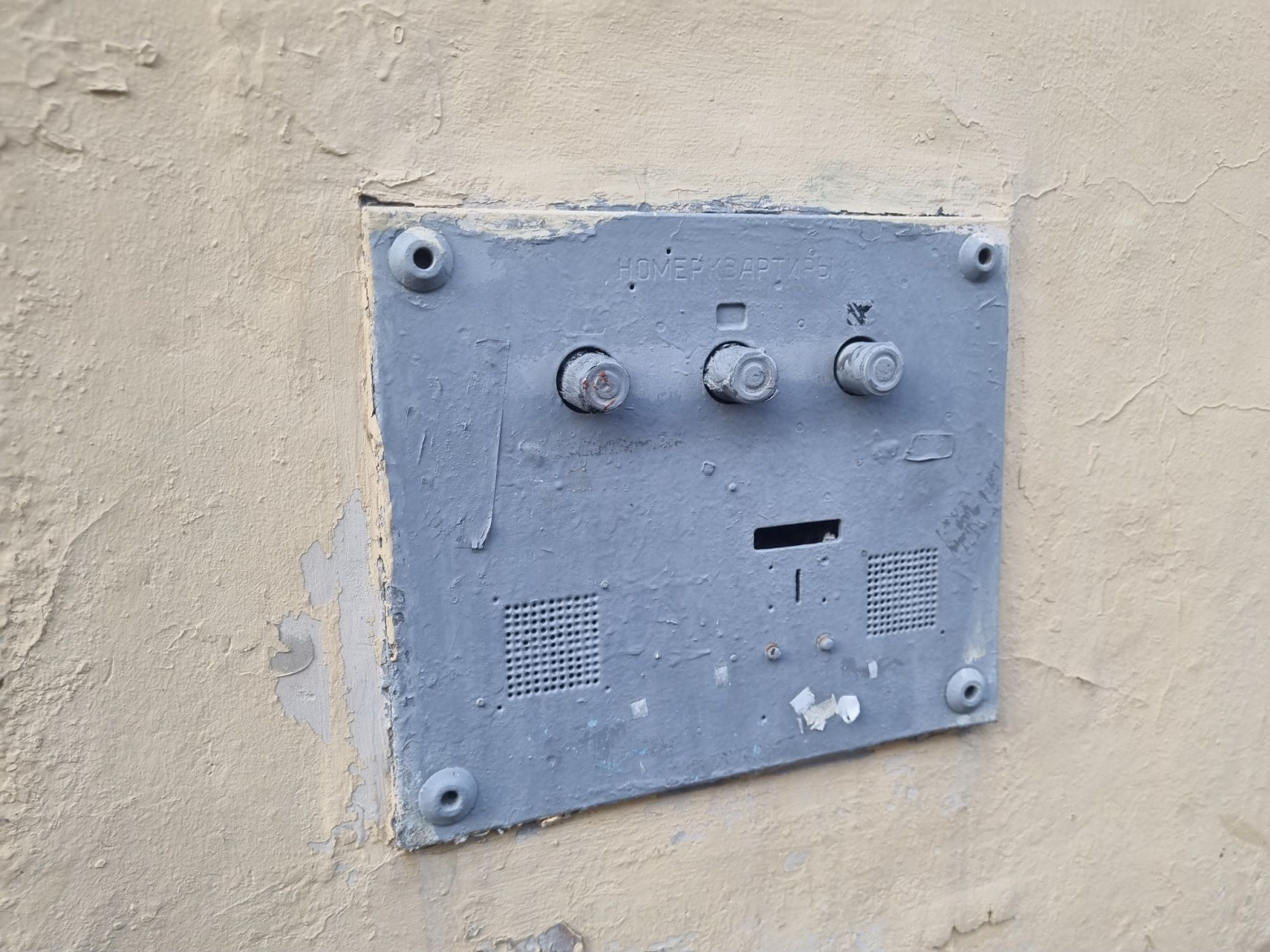

А вот это уже интереснее — малоабонентский сезам. В интернете это фото гуляет под названием «Опытный советский домофон». Ну так вот, ничего опытного в нём не было, это мелкосерийный родственник панели с тремя ручками.
Блок в более хорошем состоянии. Он не мой, фото предоставил мой товарищ.

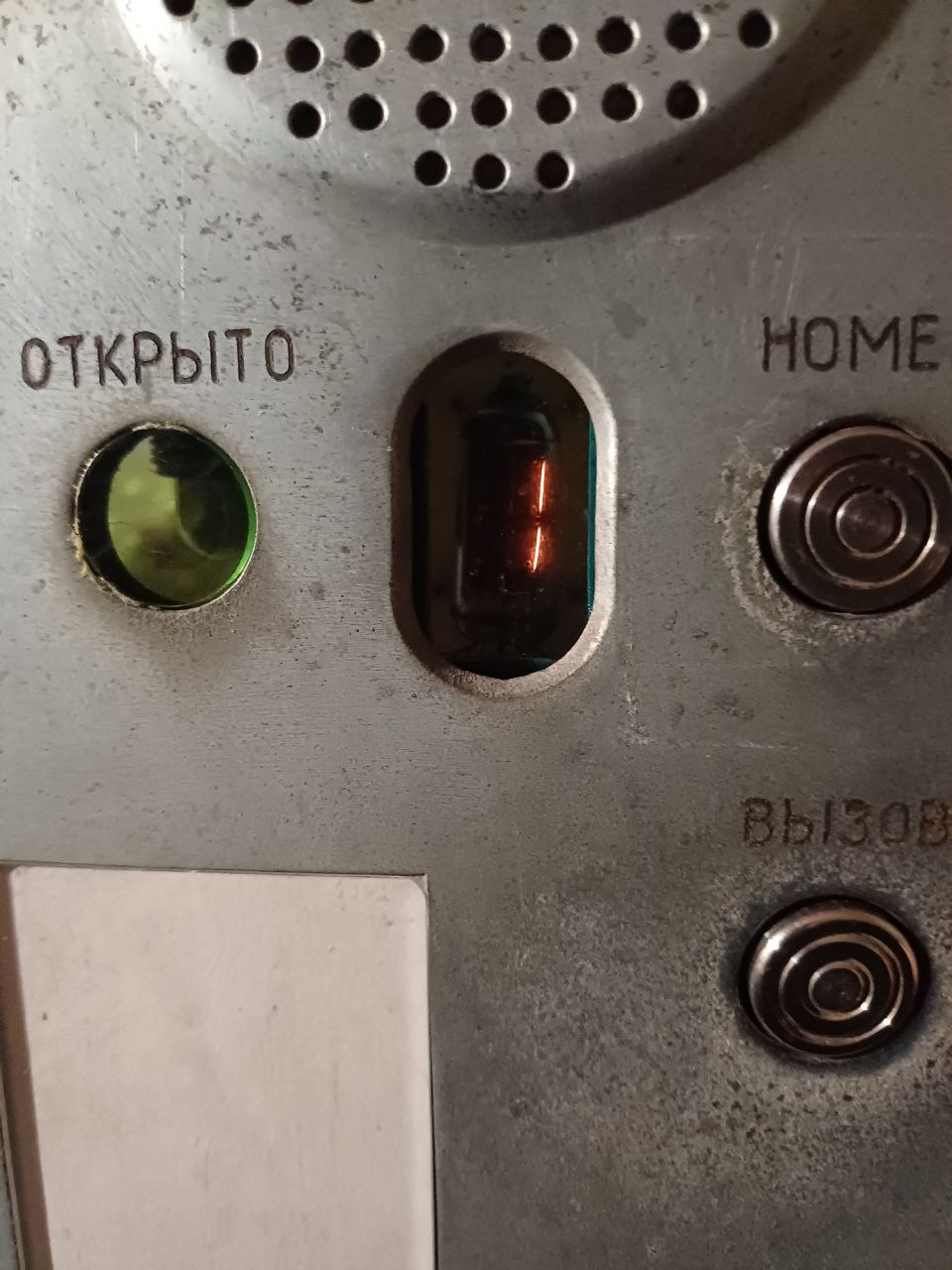

Из интересного: в качестве индикатора номера тут стоит нумитрон типа ИВ-16. К слову, плюс один в копилку известных мне применений ламп такого типа. Несмотря на то, что индикаторы ИВ-9 и ИВ-16 особой редкостью пока не являются, приборов, где они использовались, известно не так уж и много. Жаль, от этой панели нет блока управления. Очень уж интересно увидеть всё это в работе.

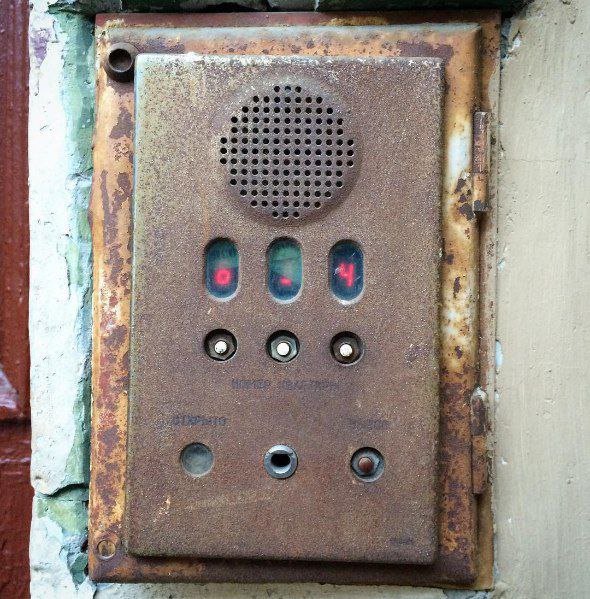

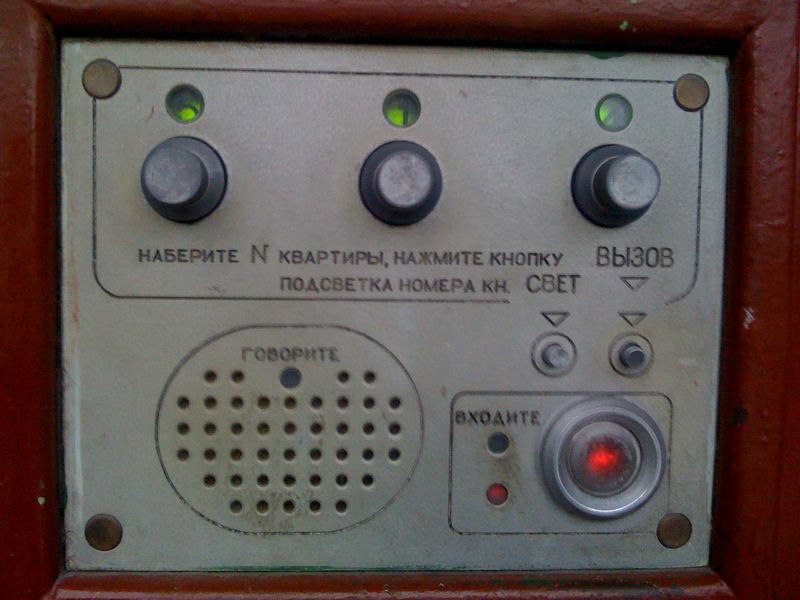

Ещё большая экзотика — электронная версия панели с тремя ручками. Вместо поворота ручек надо было нажать кнопки единиц, десятков или сотен нужное число раз.
Индикаторы на этот раз светодиодные. Судя по тому, что вместо номера они показывают неведомо что, надёжностью этот сезам тоже не отличался...

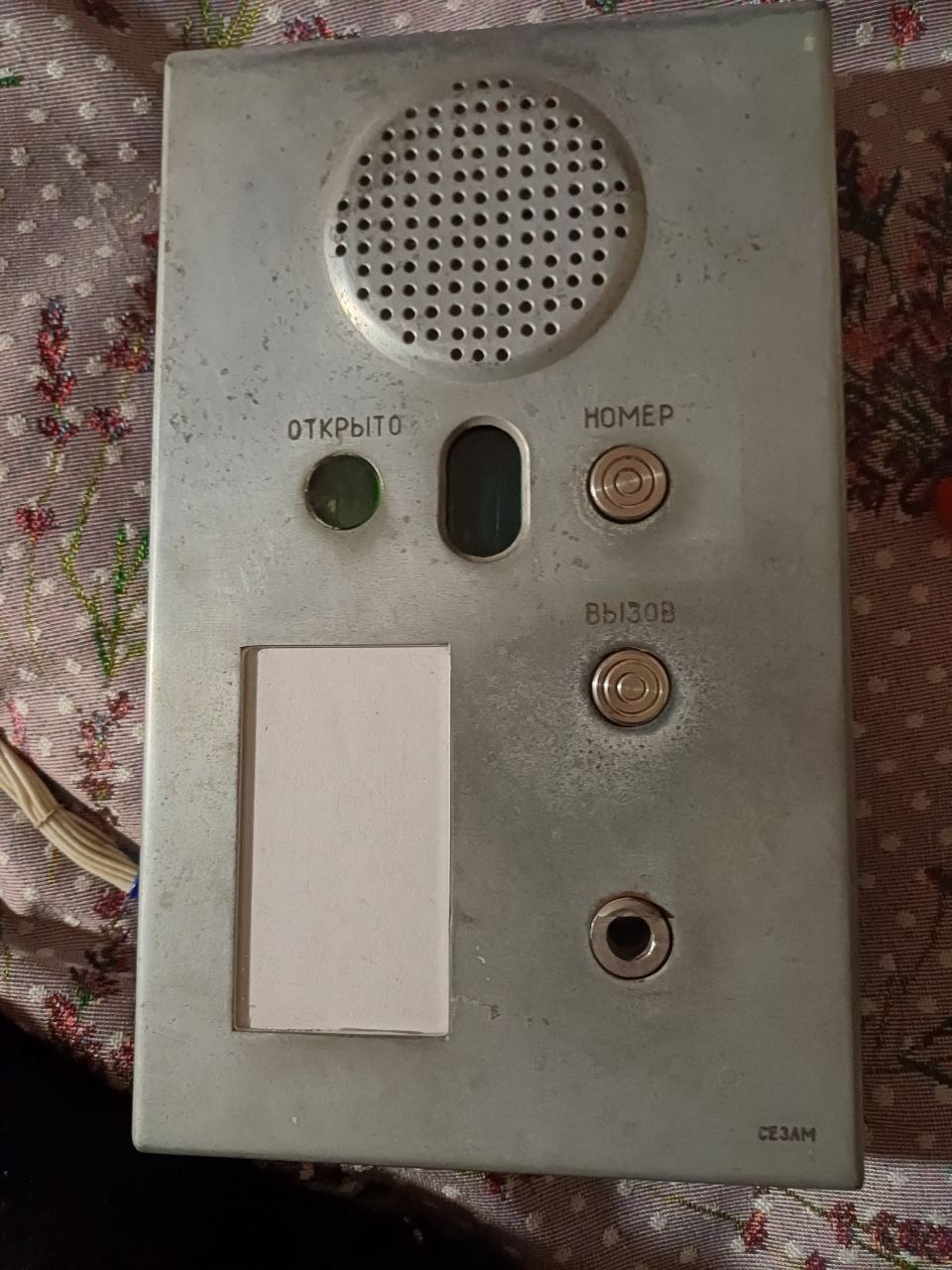

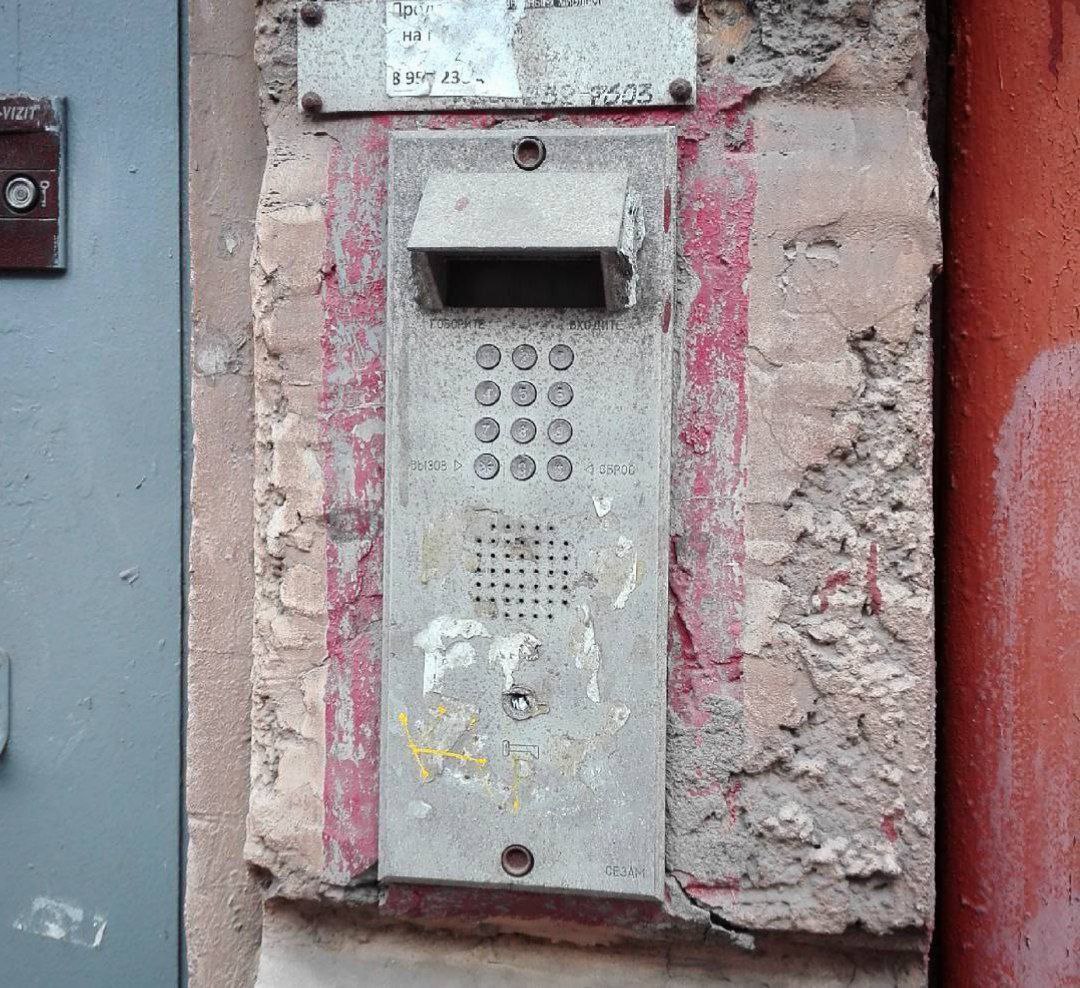

«Сезам» с клавиатурой. Его можно было бы принять за другую панель, но характерный дизайн и надпись в углу не дадут перепутать. Предположительно, это самый продвинутый из всего семейства.

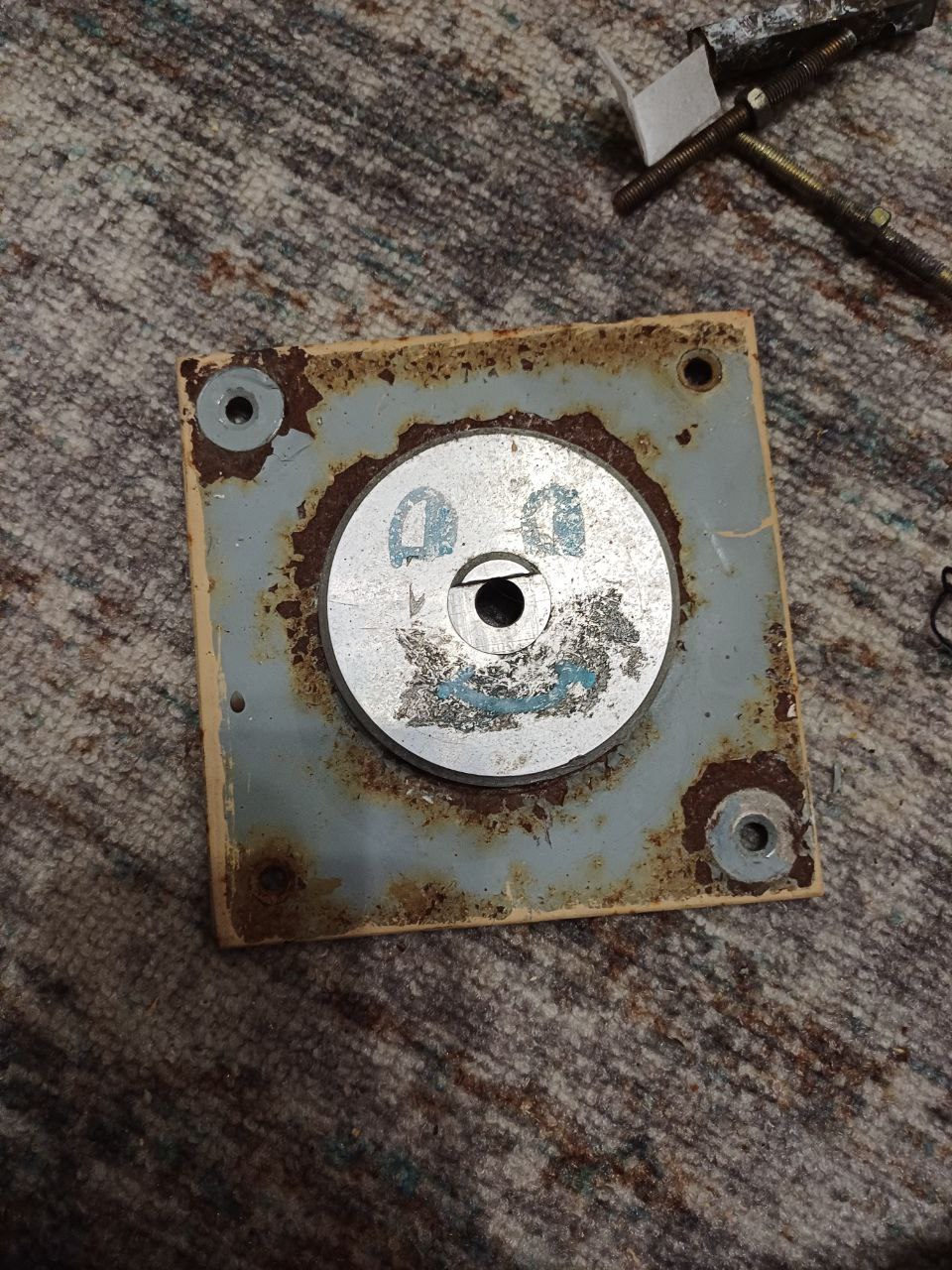

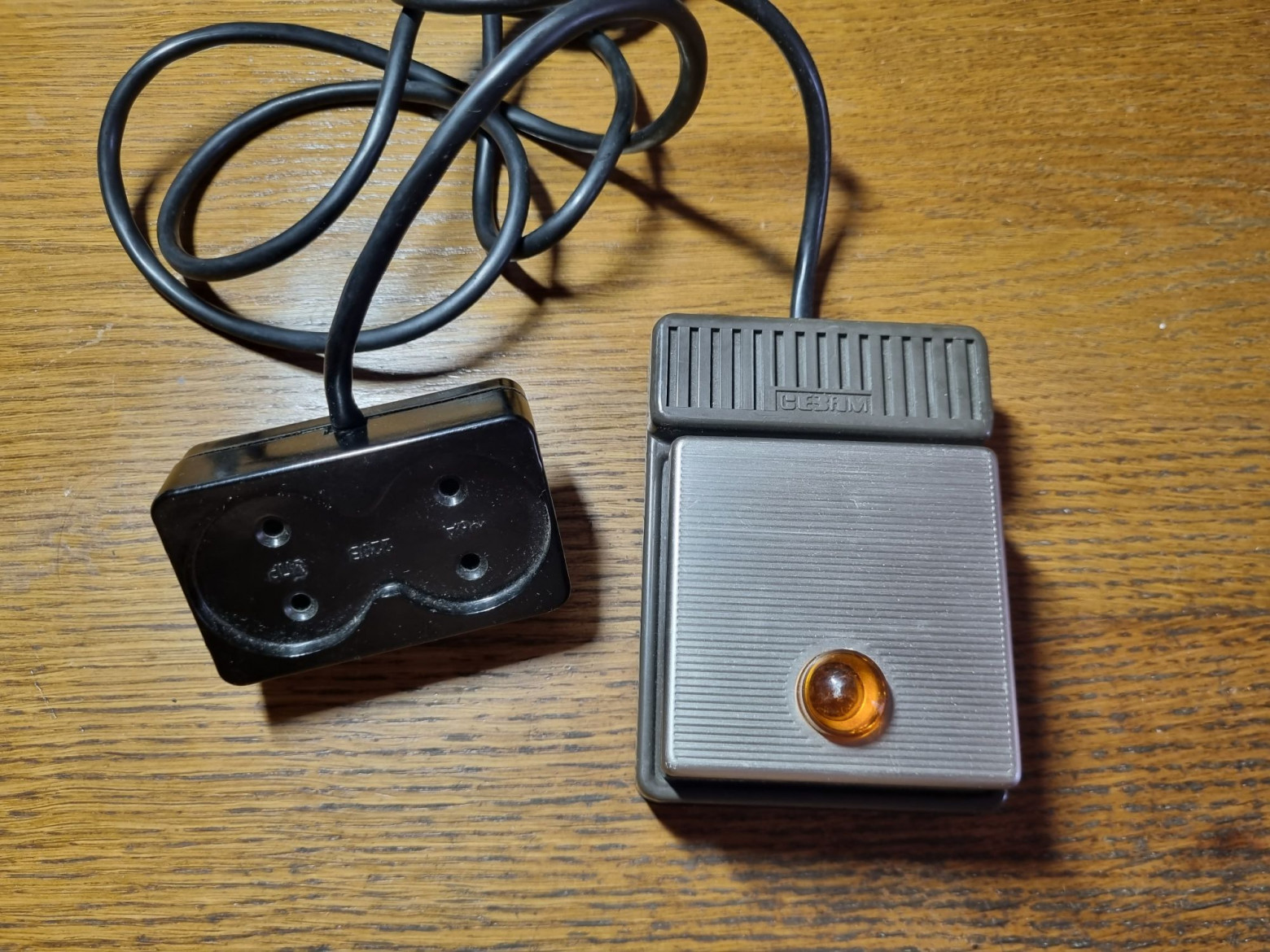

Отдельно стоящий считыватель с контроллером замка.
Также под этим названием или в схожем исполнении выпускались и совершенно не имеющие отношения к предмету обсуждения домофоны. Как, например, «Сезам ЗПУ» производства киевского завода «Электробытприбор».

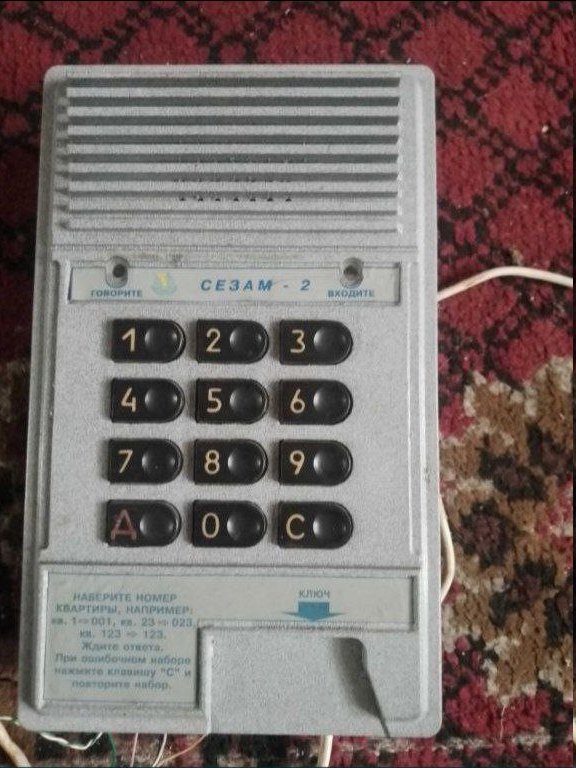

«Сезам-2» завода «Спутник». Отношение к «нашему» аппарату он имеет очень опосредованное.

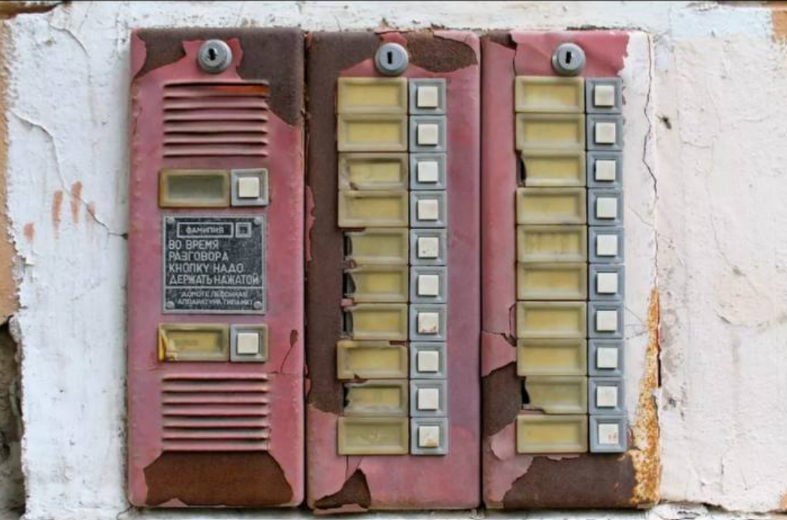

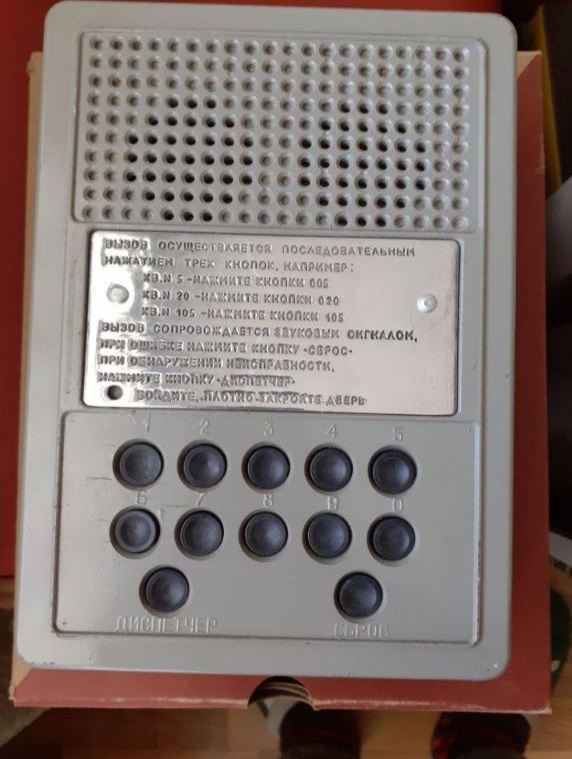

Данная штука тоже очень похожа на обычный сезам с тремя ручками, однако на деле — это старый венгерский домофон «Фамипия».
И нет, это не опечатка, ни к чьей фамилии никакого отношения он не имеет. На другой панели этого производителя написано именно это.

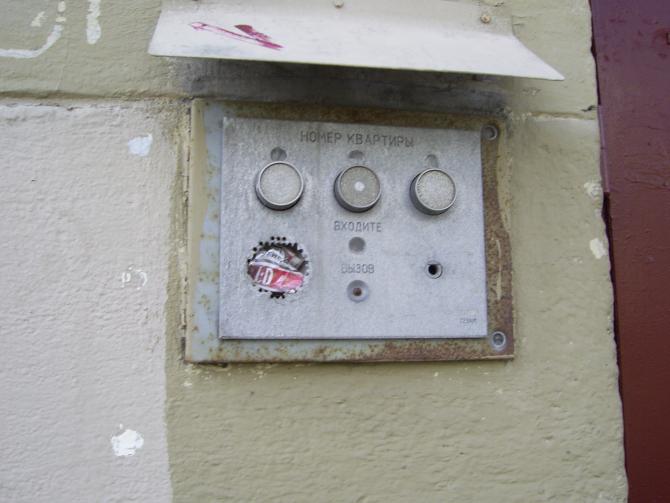

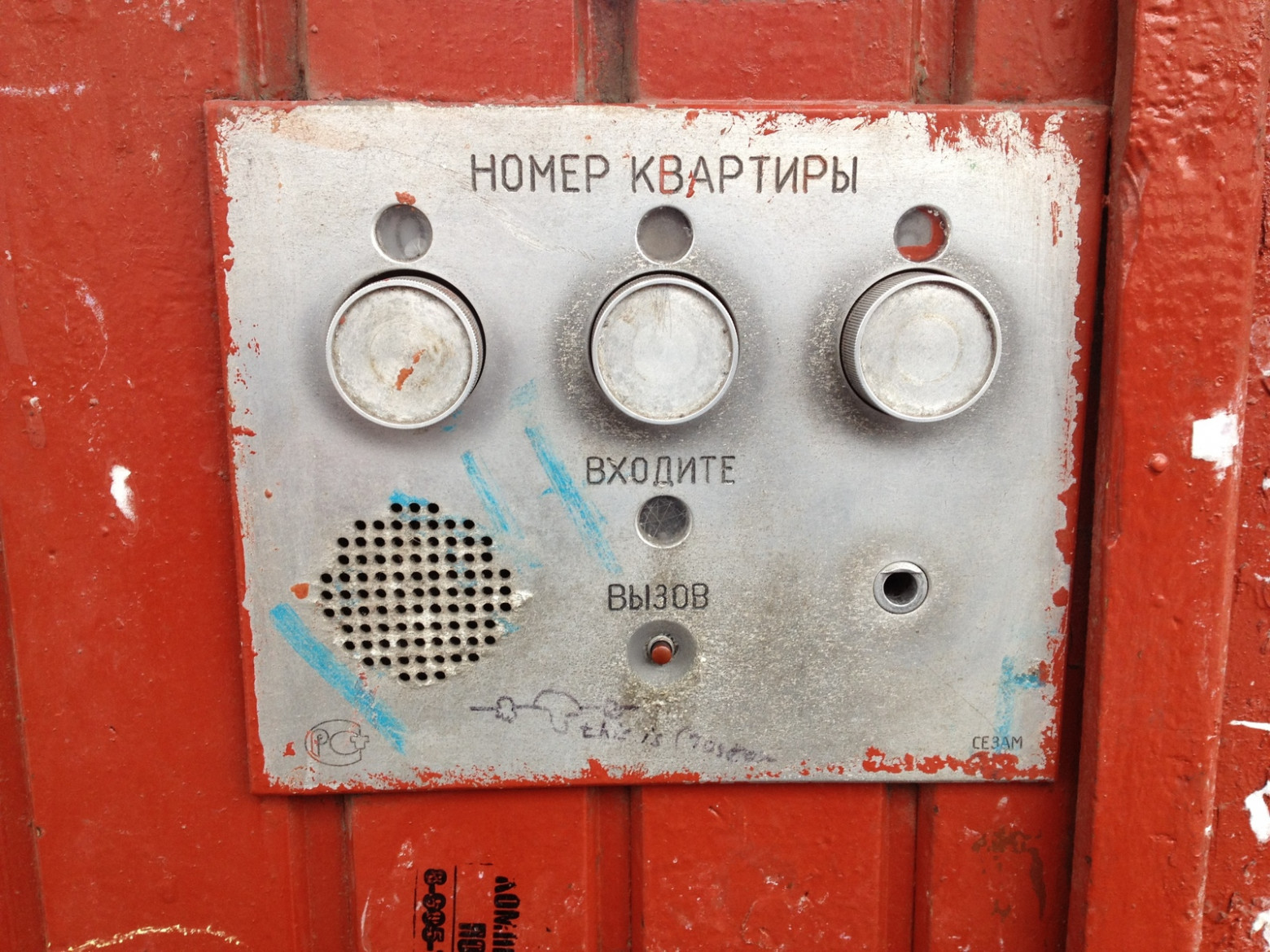

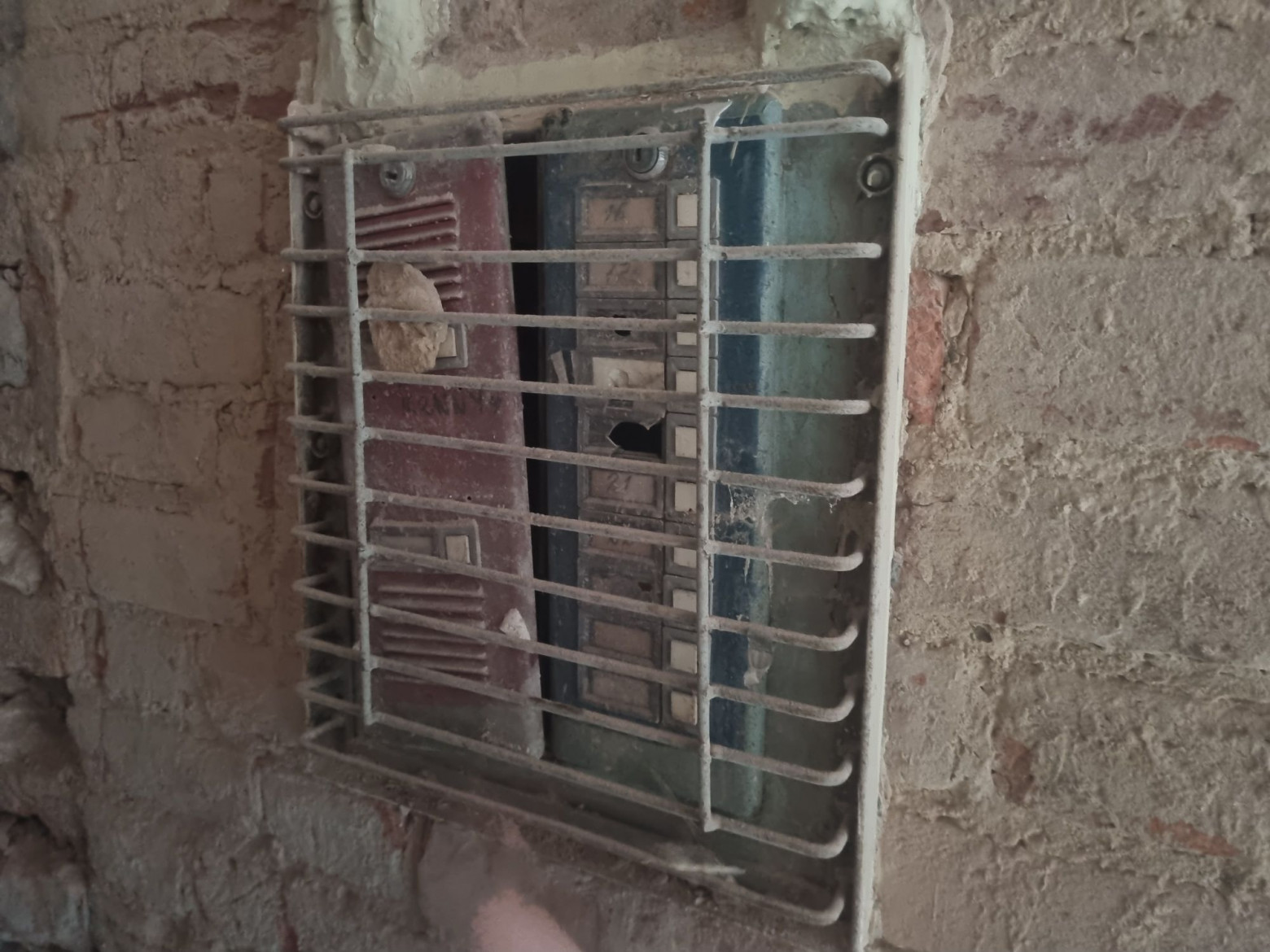

Укокошенные остатки таких домофонов до сих пор можно встретить на старых домах, не прошедших капремонт.
А что вот это такое, мне совершенно неведомо.
❯ Когда и где появились «Сезамы»?
Предположительно, выпускал их питерский «Магнетон». Именно его логотип был замечен на обратной стороне переговорного устройства. Впрочем, это не более, чем мои догадки.
Какие-то панели просуществовали столь долго, что даже пережили замену считывателя.
❯ Обзор оборудования
Итак, с историей разобрались. Время взглянуть на то, какое железо есть у меня.

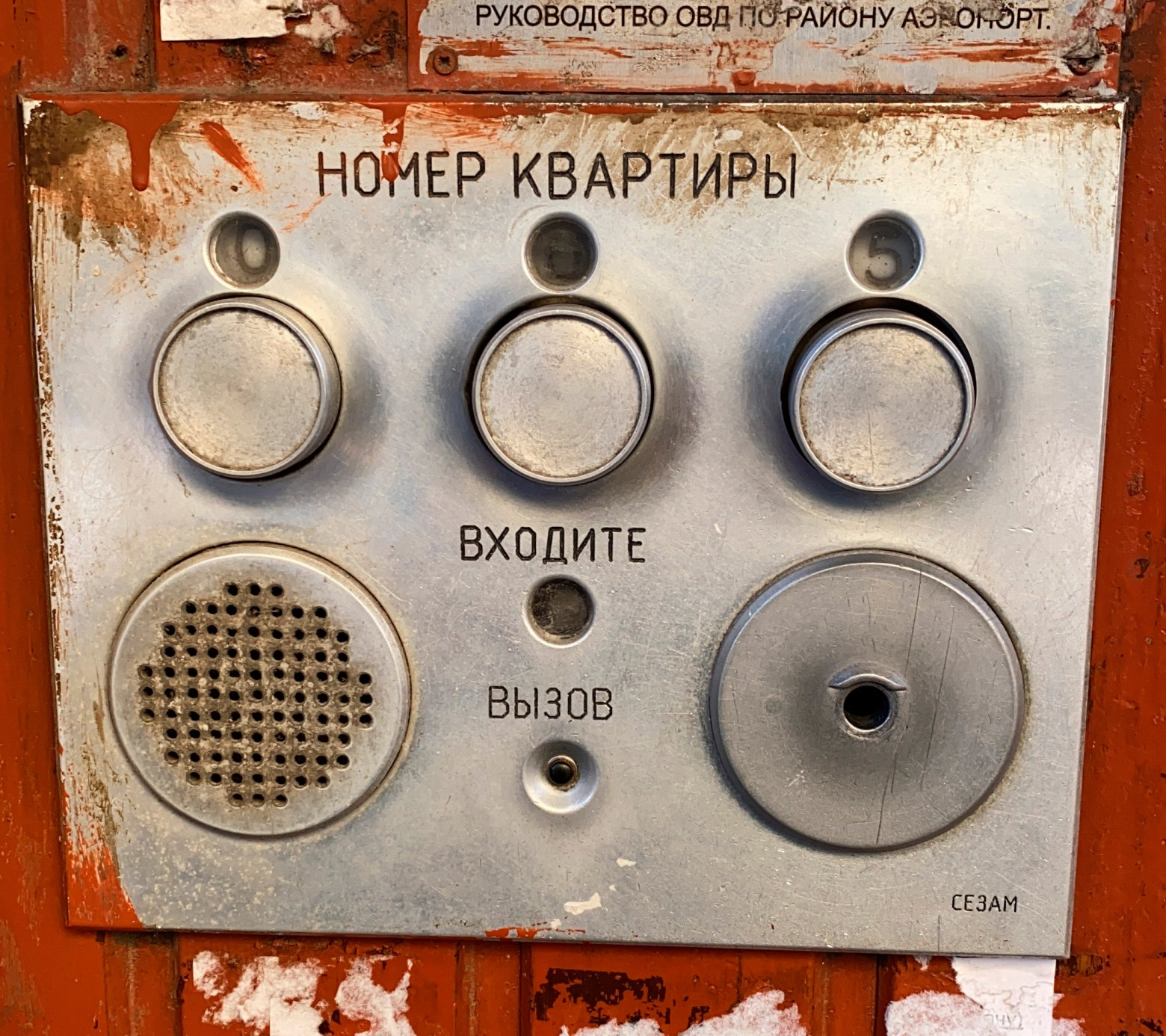

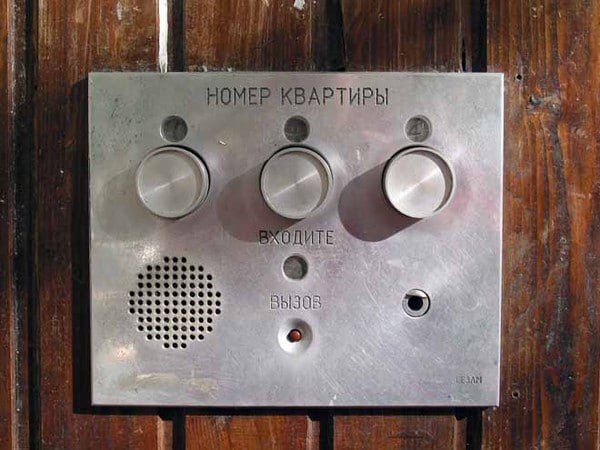

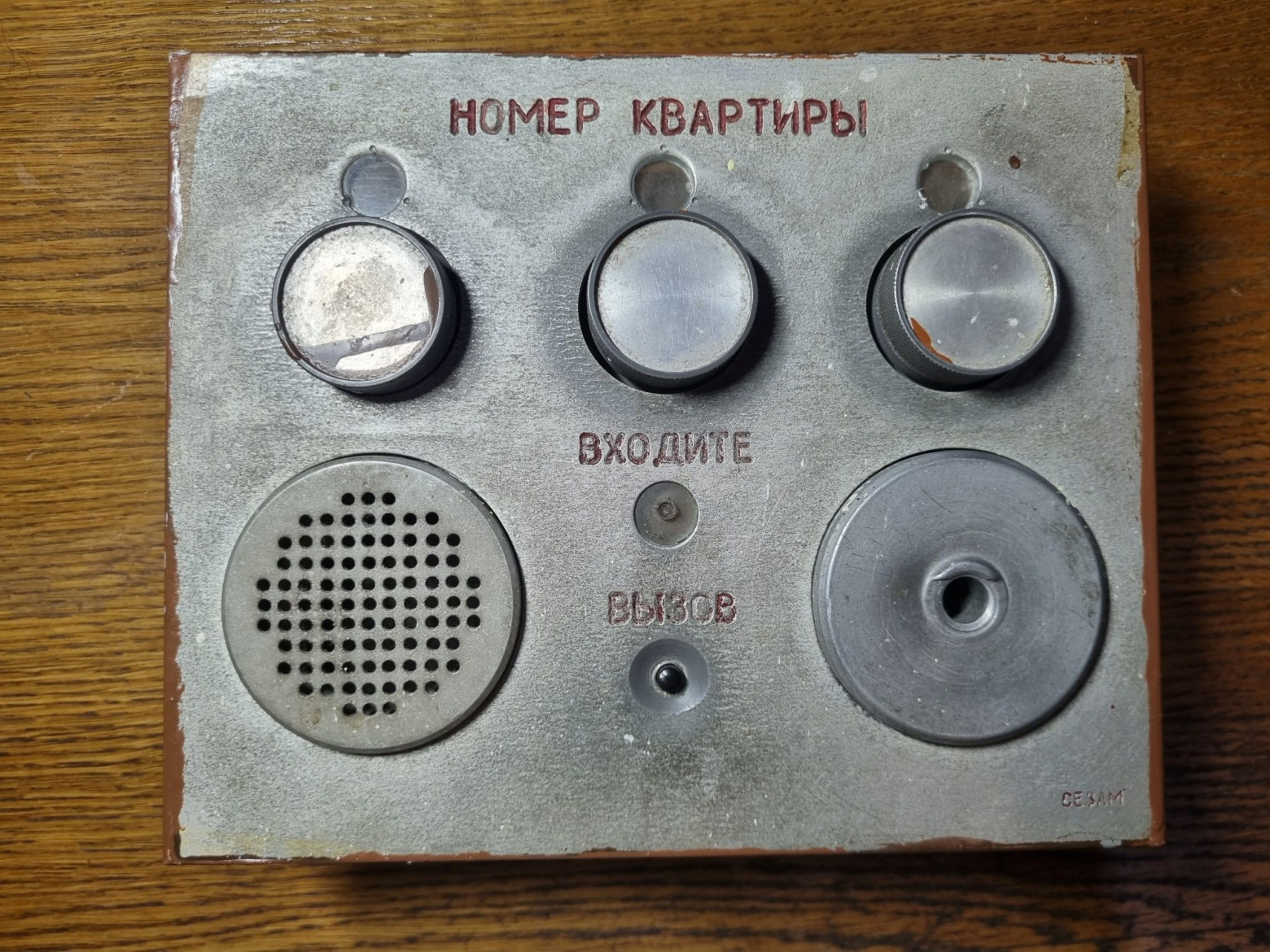

А вот и сам сезам. Три ручки для набора номера, считыватель ключей, динамик (он же микрофон), сигнальная лампа открытия двери, кнопка вызова.

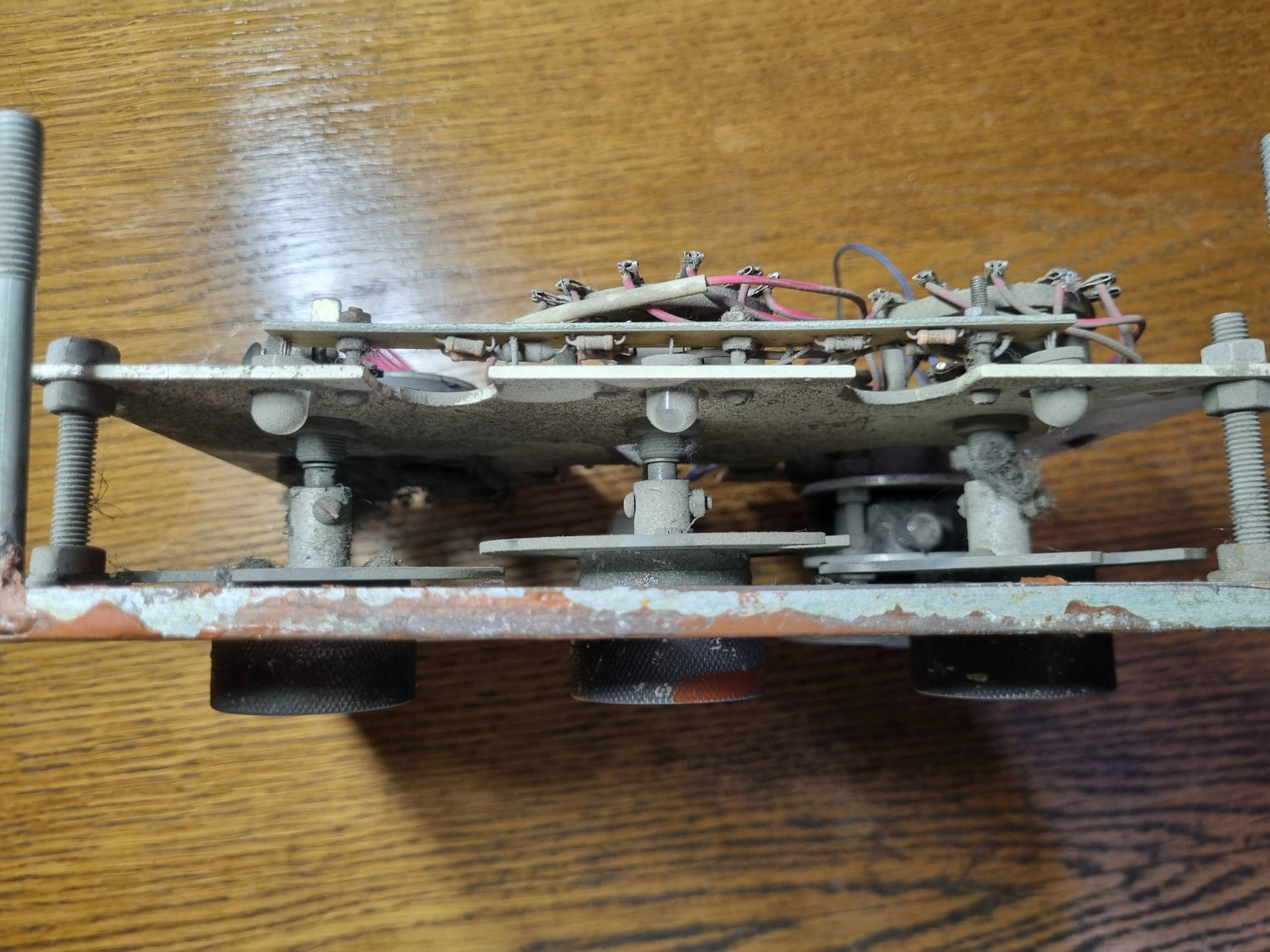

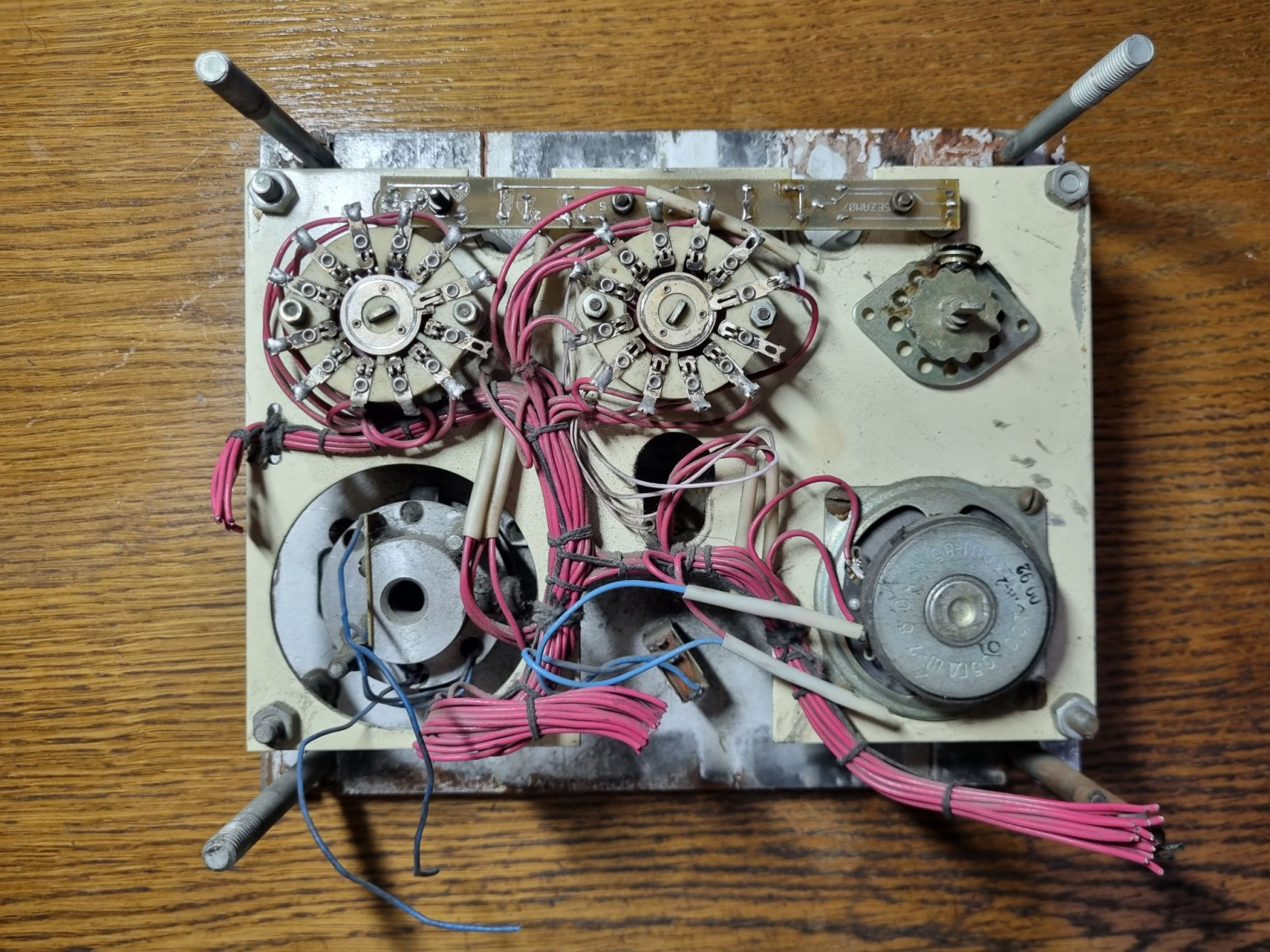

Обратная сторона. Сердце панели — три галетных переключателя. В сезаме не было коммутаторов, как в других домофонах, а соединение осуществлялось именно этими ручками. Поскольку в том подъезде, где стоял этот домофон, не было квартир с трёхзначным номером, переключатель сотен не установлен.
❯ Панель
Как вы наверное, уже догадались, внутри блока вызова нет практически никакой электроники.
Этот механизм обеспечивает дискретность переключений. На переключателе единиц он уже порядком разболтался.
Панель довольно толстая для своих габаритов.

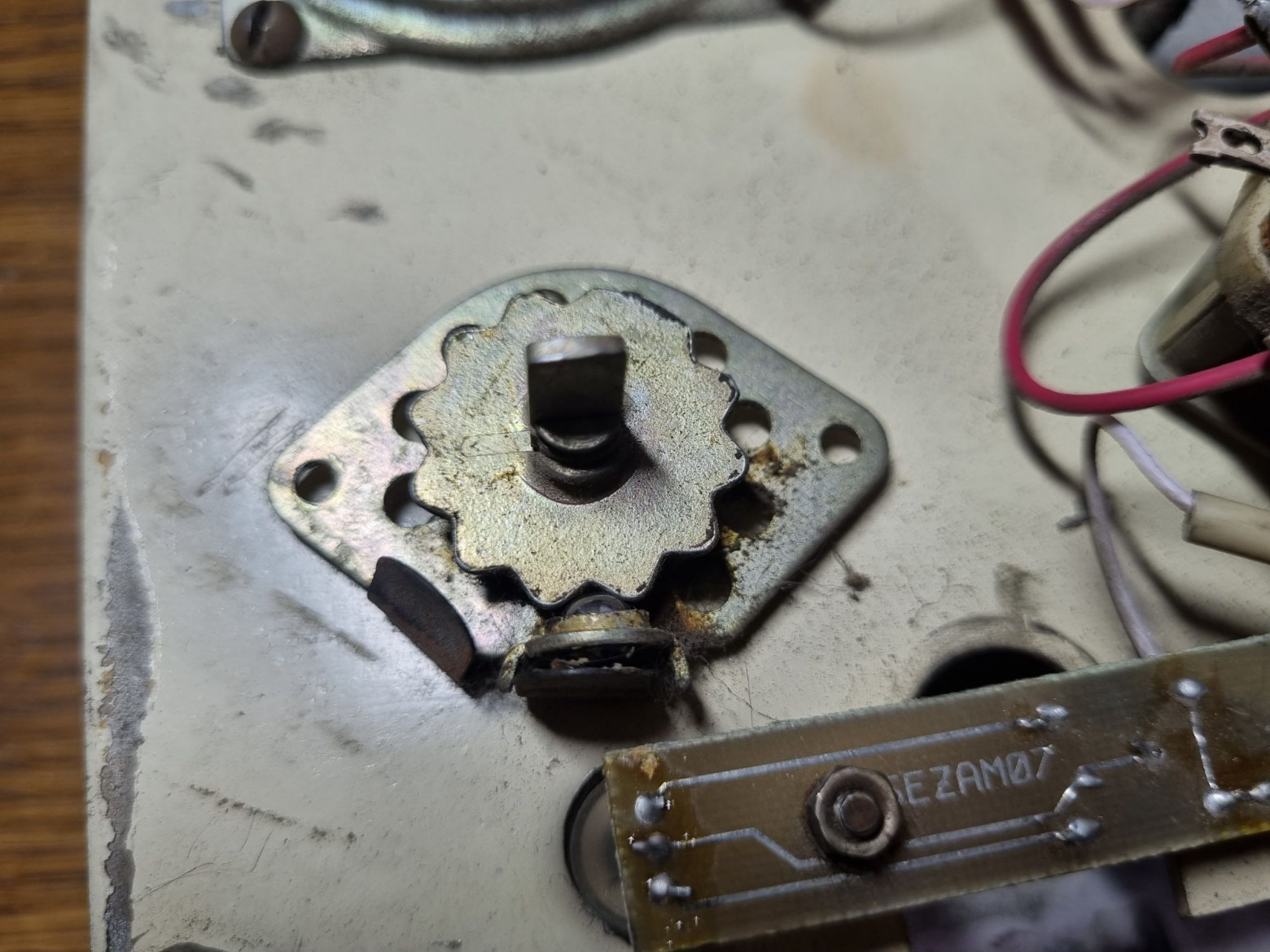

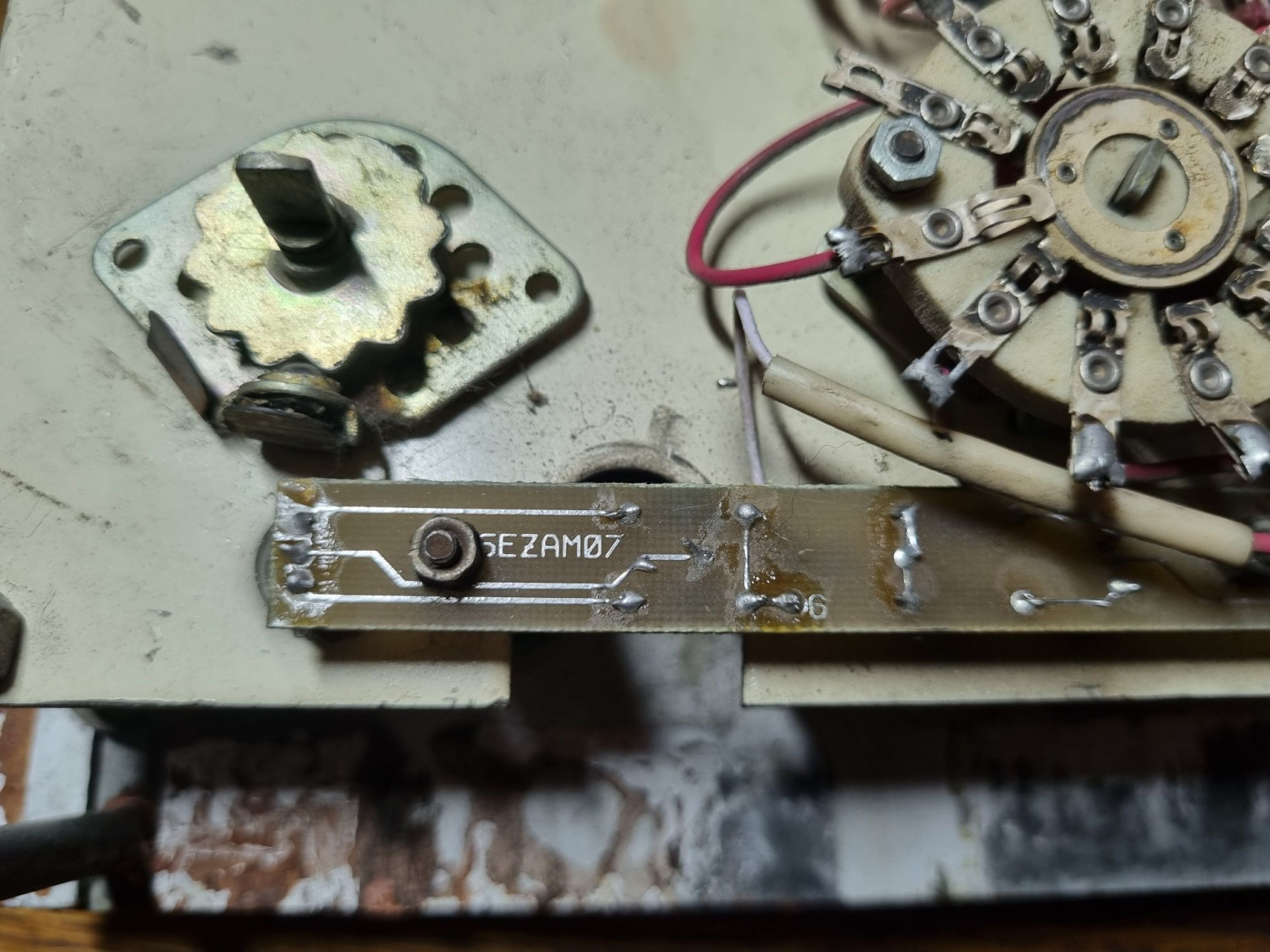

Плата в верхней части. На ней загадочная надпись «SEZAM07».

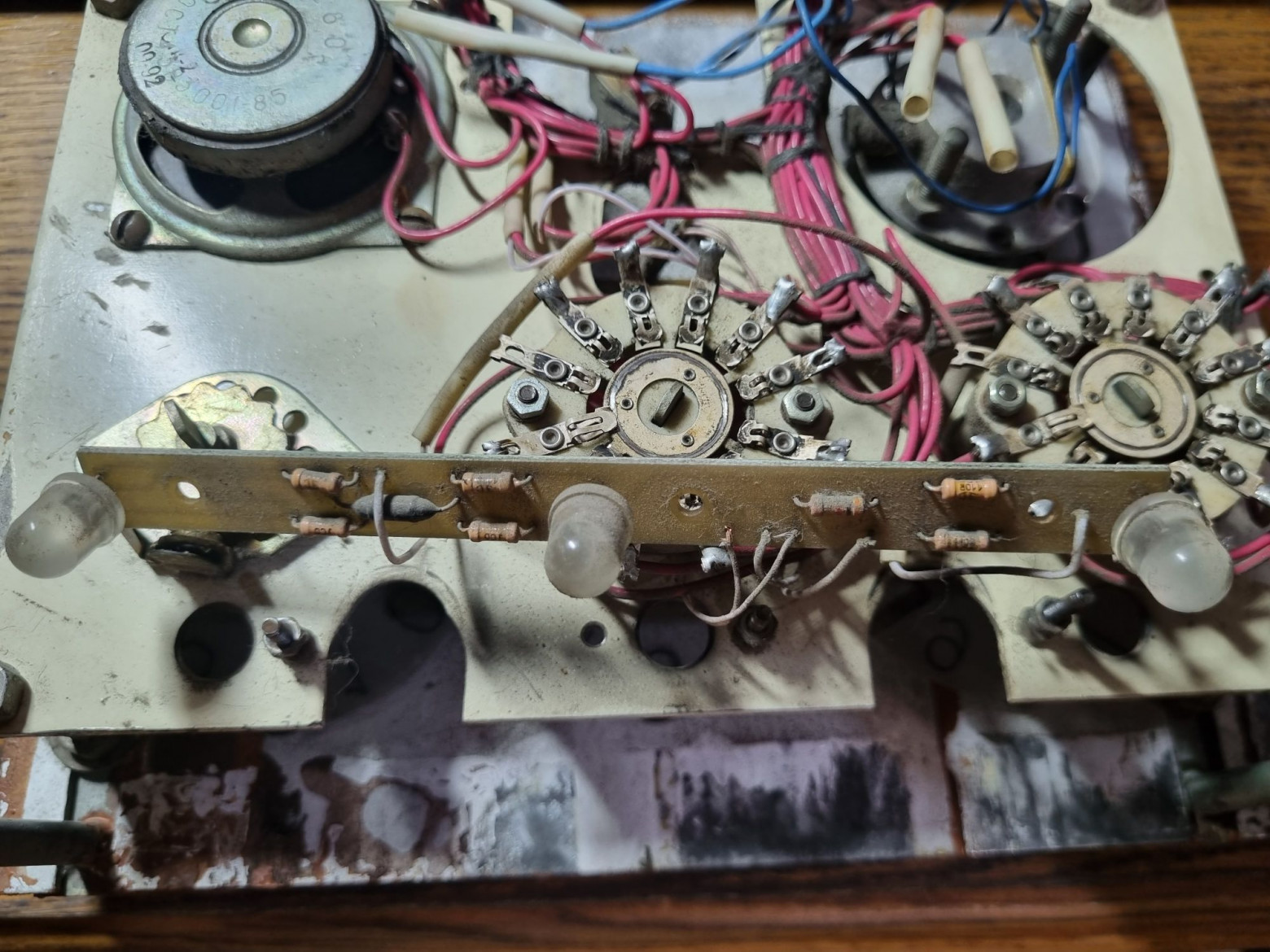

На плате расположены три светодиода подсветки окошек с цифрами, а также диод и несколько резисторов. Необычно, конечно, видеть в таком реликте светодиоды. Кажется, что внутри настолько суровой панели должны быть неонки или, в крайнем случае, лампочки накаливания, однако нет. В более ранних сезамах действительно стояли обычные лампочки накаливания, но всё же со временем конструкция несколько менялась.
Диски с цифрами из прозрачной пластмассы. И немного вековой пыли.
❯ Подсветка и индикация

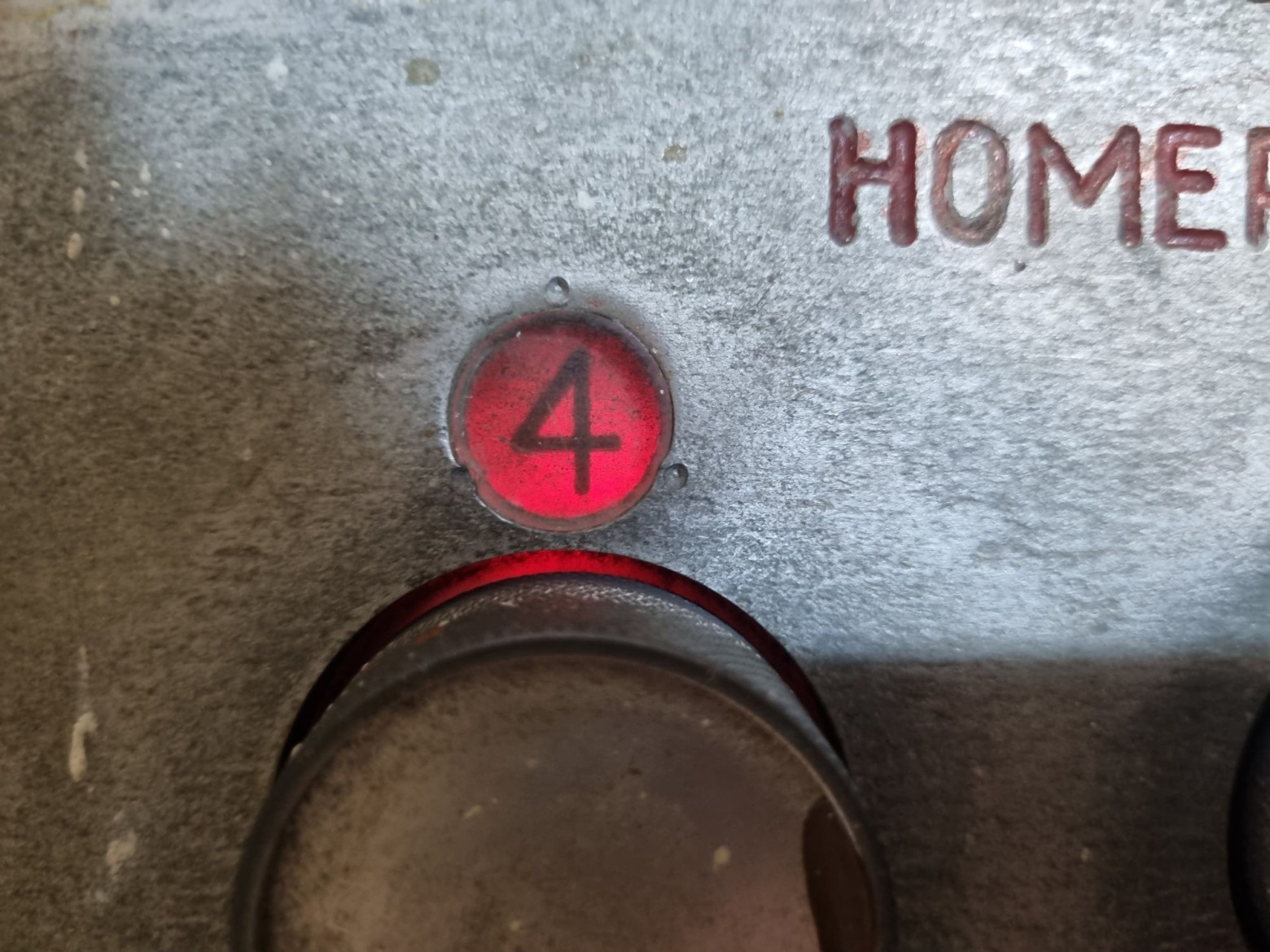

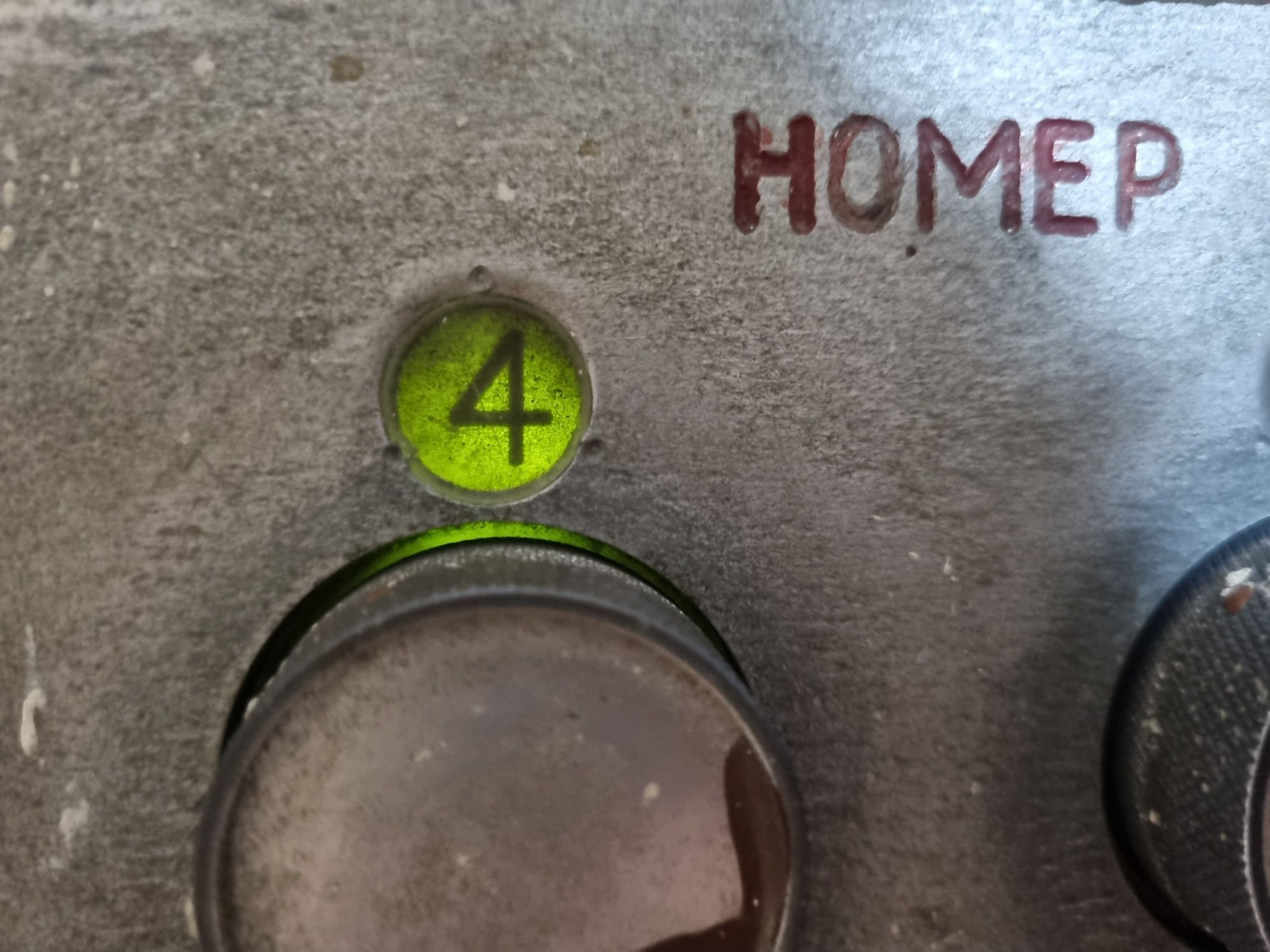

Неожиданно, но светодиоды оказались двухцветными.
Впрочем, если взглянуть на плату, то всё оказывается просто: так конструкторы, видимо, за неимением ярких оранжевых светодиодов реализовали подсветку.

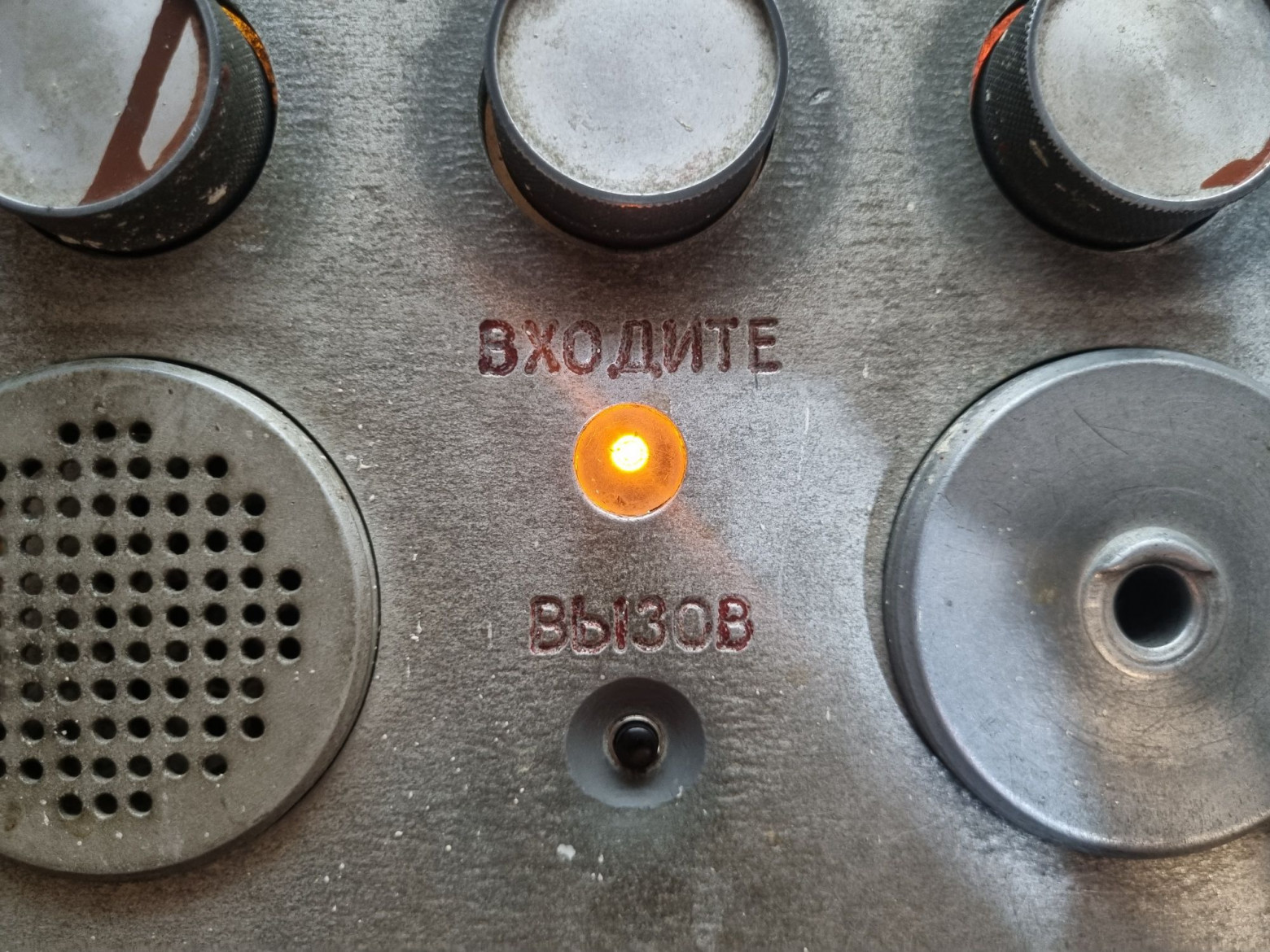

Вот так это выглядит в работе.
Сигнальная лампа «Входите» на поверку тоже оказалась светодиодом.

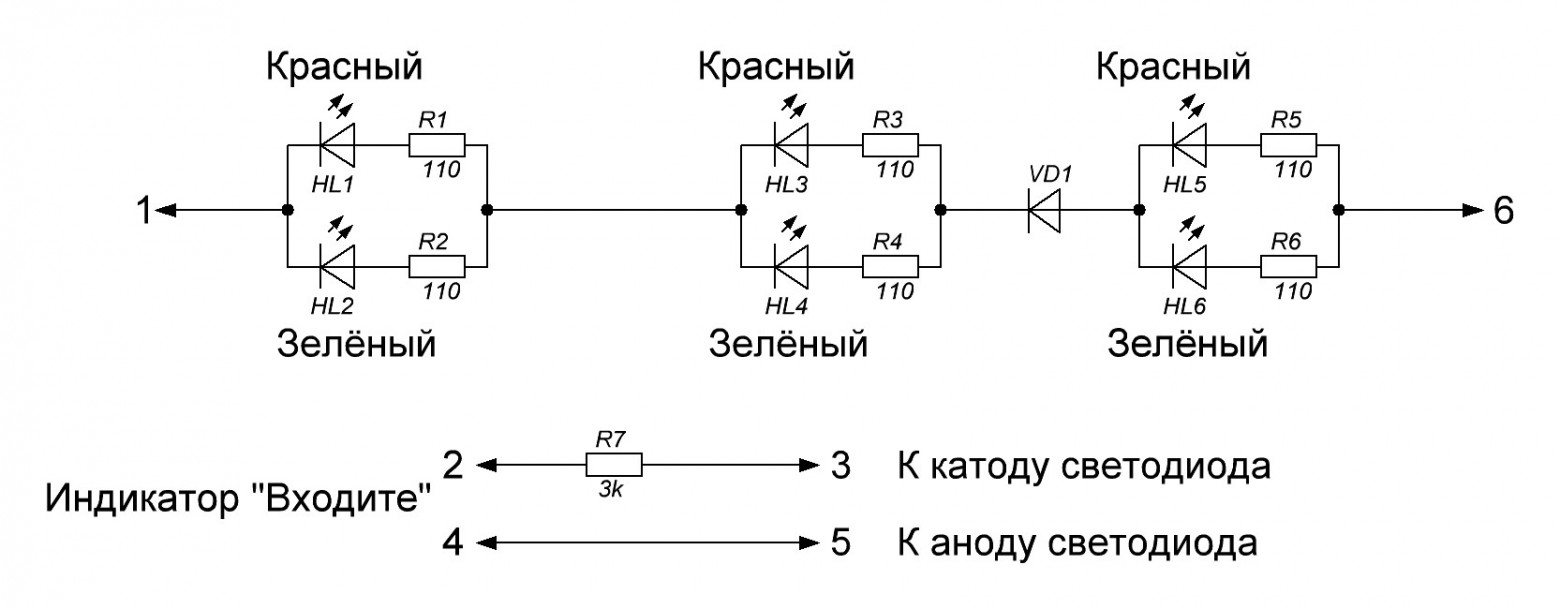

А вот и схема платы. Как видно, подсветка питалась переменным напряжением.
❯ Ключи

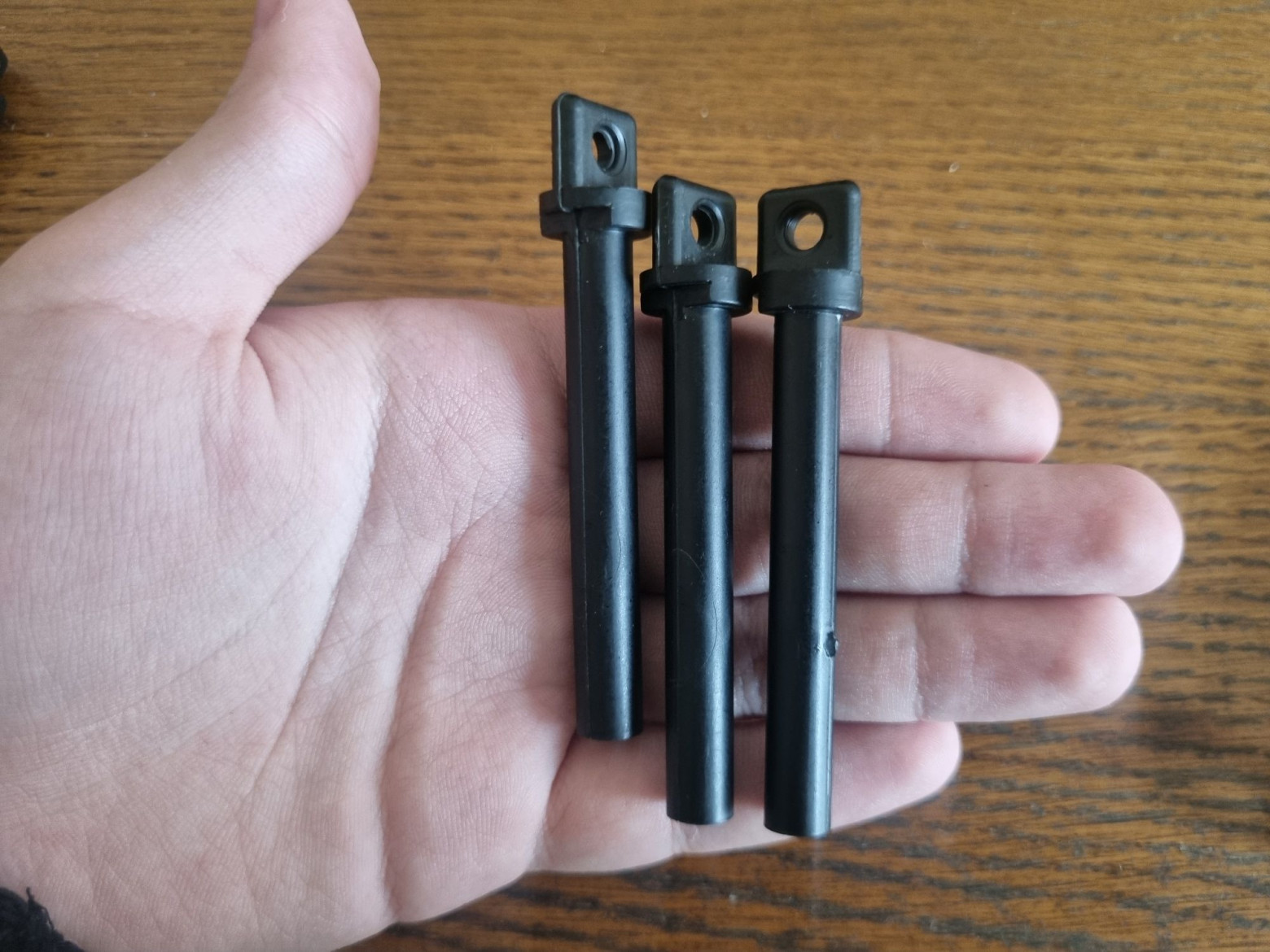

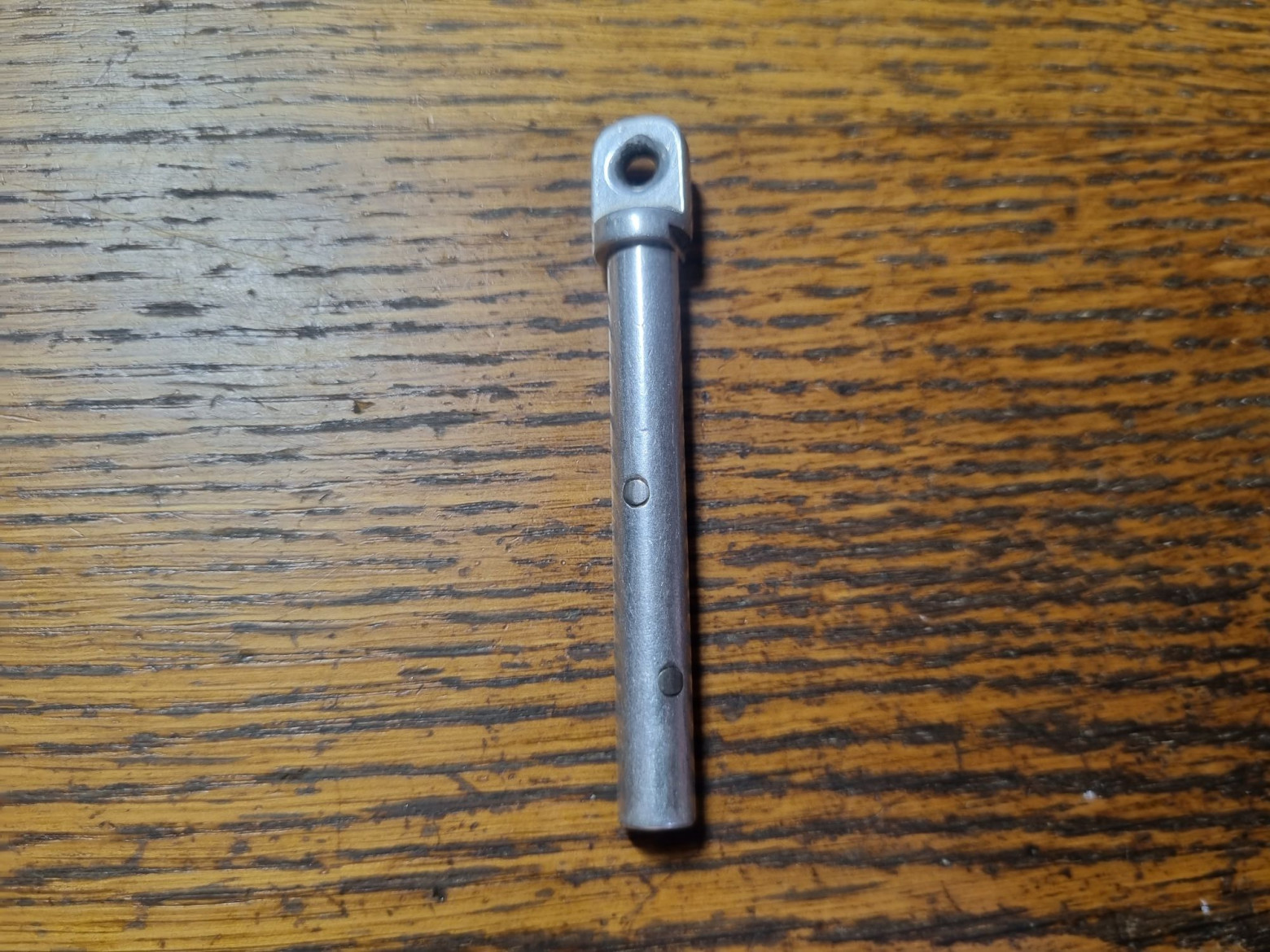

Также ко мне в руки попал намного более редкий алюминиевый ключ.

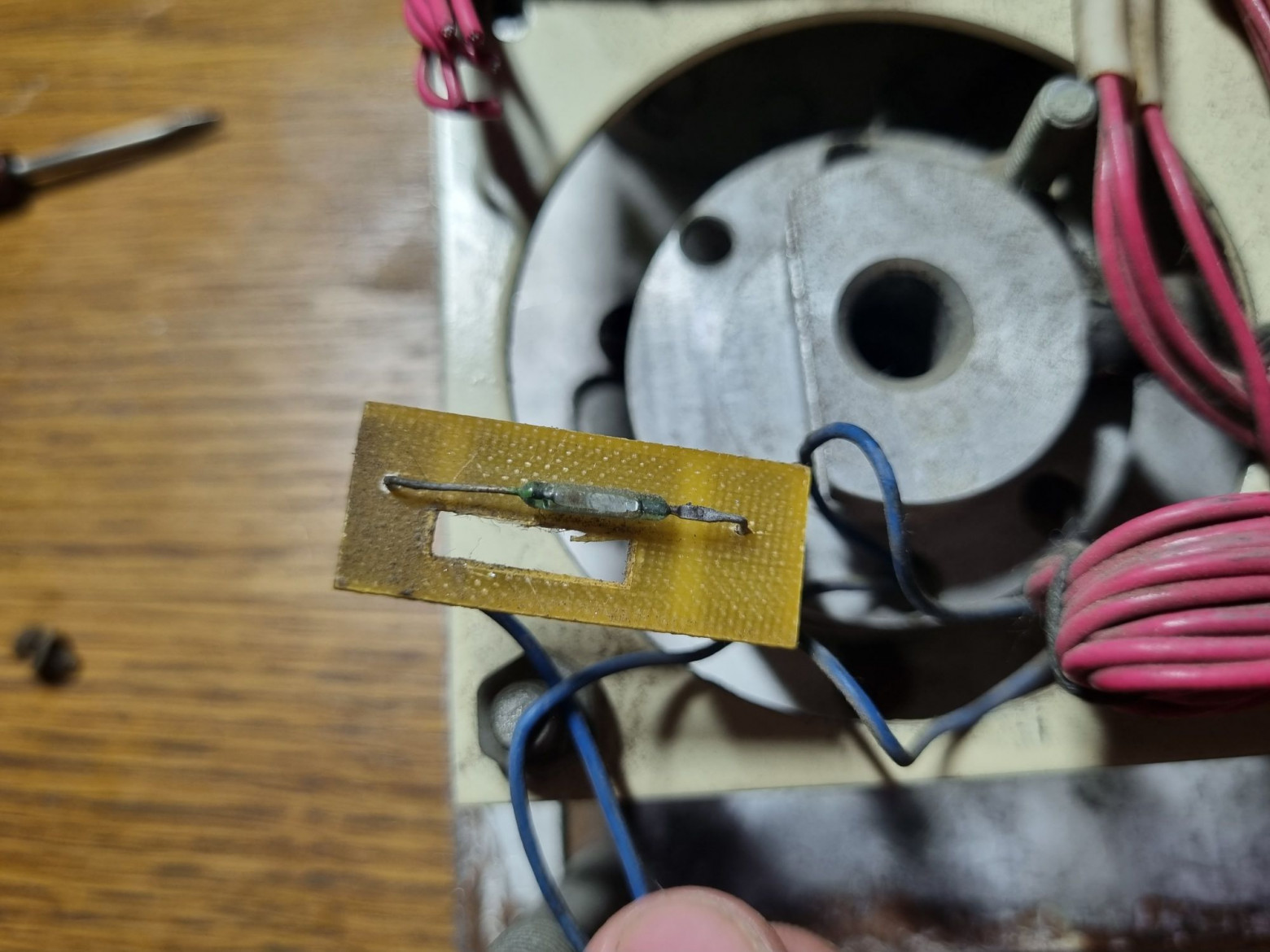

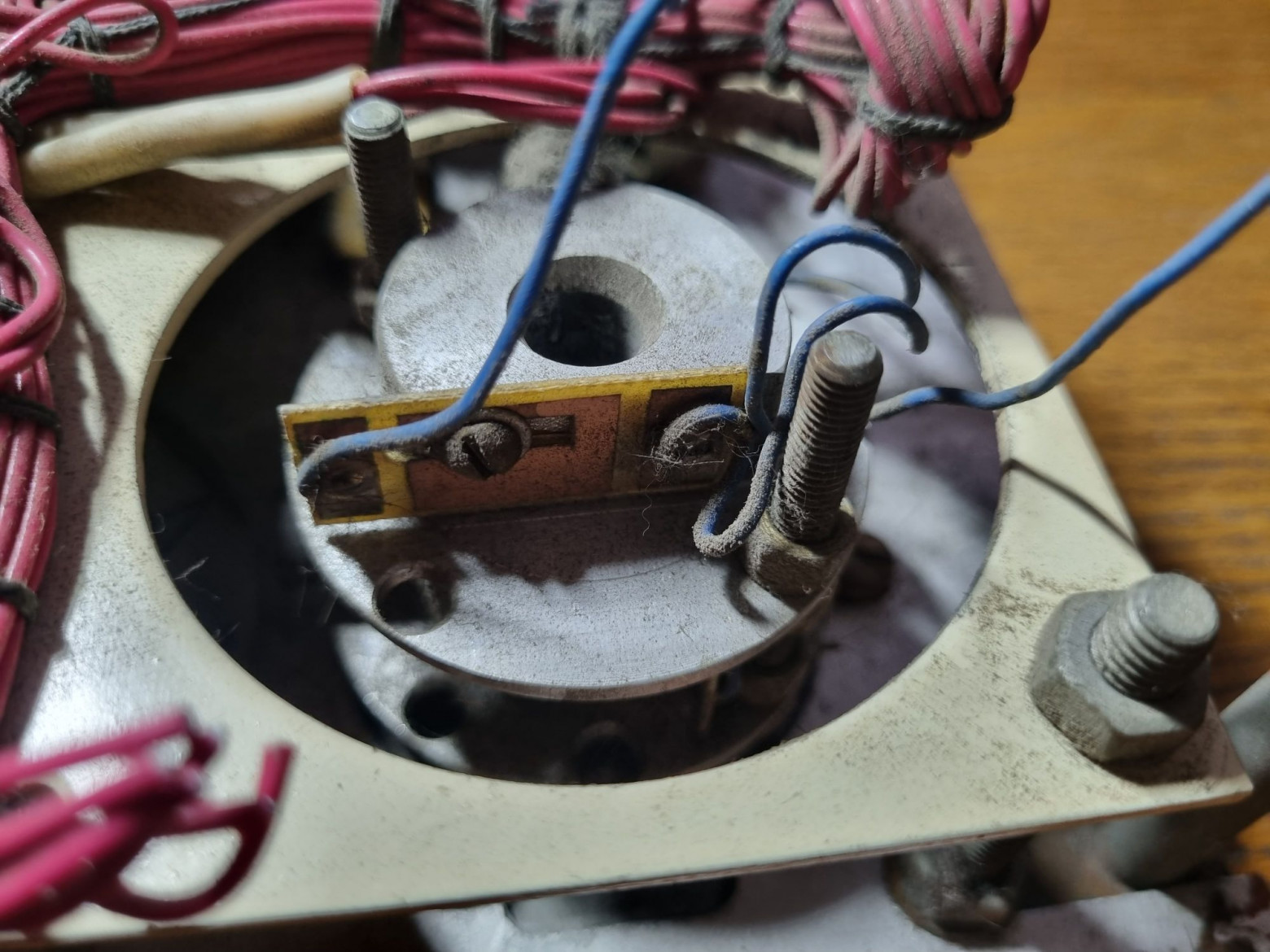

Считыватель крупным планом. На плате расположен геркон, напротив него вкручен цилиндрический магнит. Как нетрудно догадаться, штифты в ключе выполняют роль магнитопровода.
Чтобы обеспечить хоть какую-то секретность, под другим углом притаился ещё один геркон. Вращая гайки, можно менять положение этих деталей и настраивать считыватель под конкретный ключ. Впрочем, защита эта всё равно довольно показушная: такой домофон легко открывается любым металлическим предметом подходящего диаметра, например, болтом М6, выкрученным из ножки парты. Устойчивость к вандалам тоже нулевая - считыватель можно банально заткнуть каким-то мусором.
Плата снята. Прорезь позволяет менять положение платы с герконом для достижения лучшего считывания ключа.
❯ Переговорное устройство
Увы, найти абонентский блок у меня не вышло. Однако на просторах удалось отыскать, как он выглядел. Поскольку все дальнейшие фото не мои, рассчитывать на лучшее качество не выйдет.

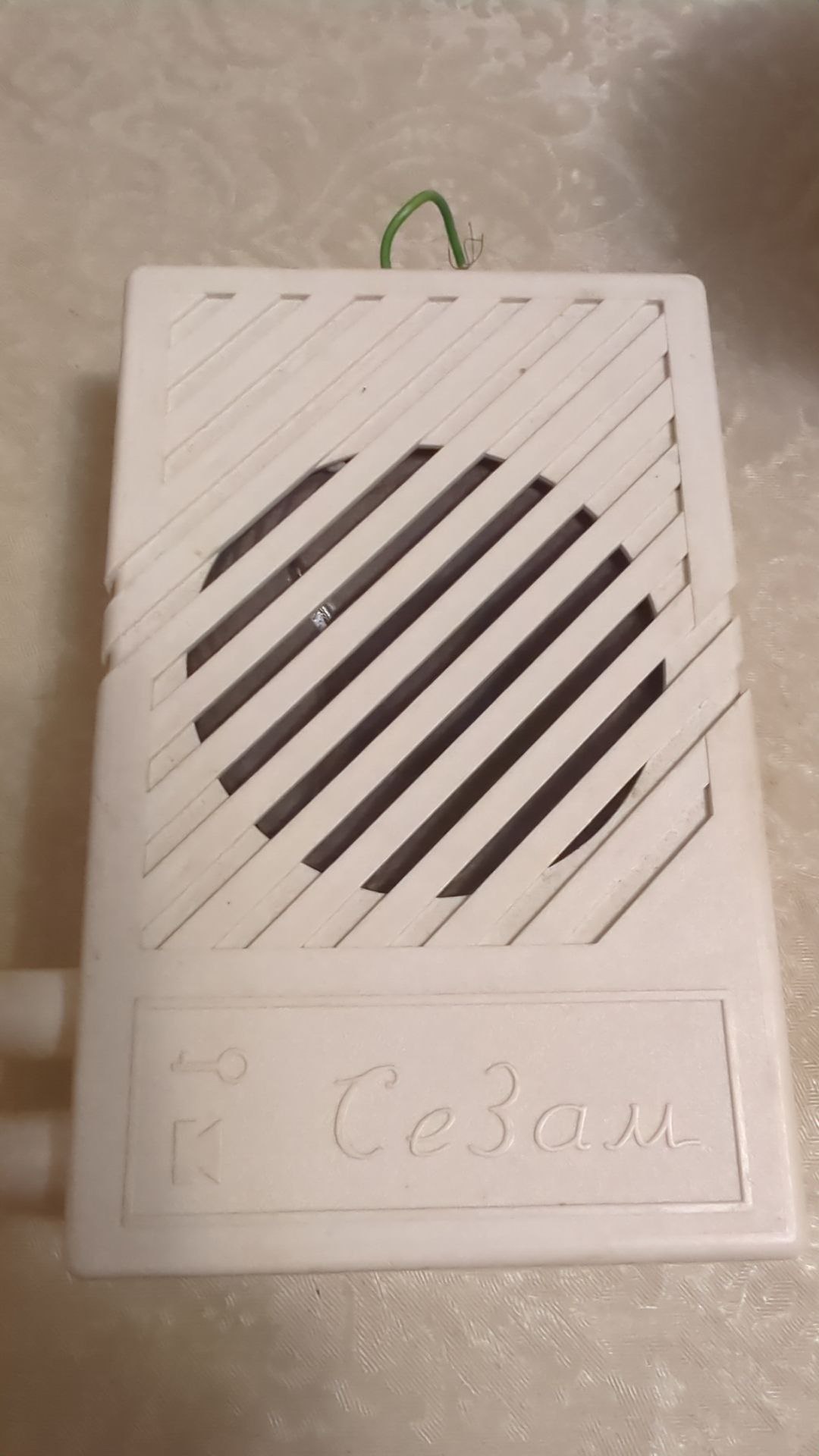

А вот и сам блок.

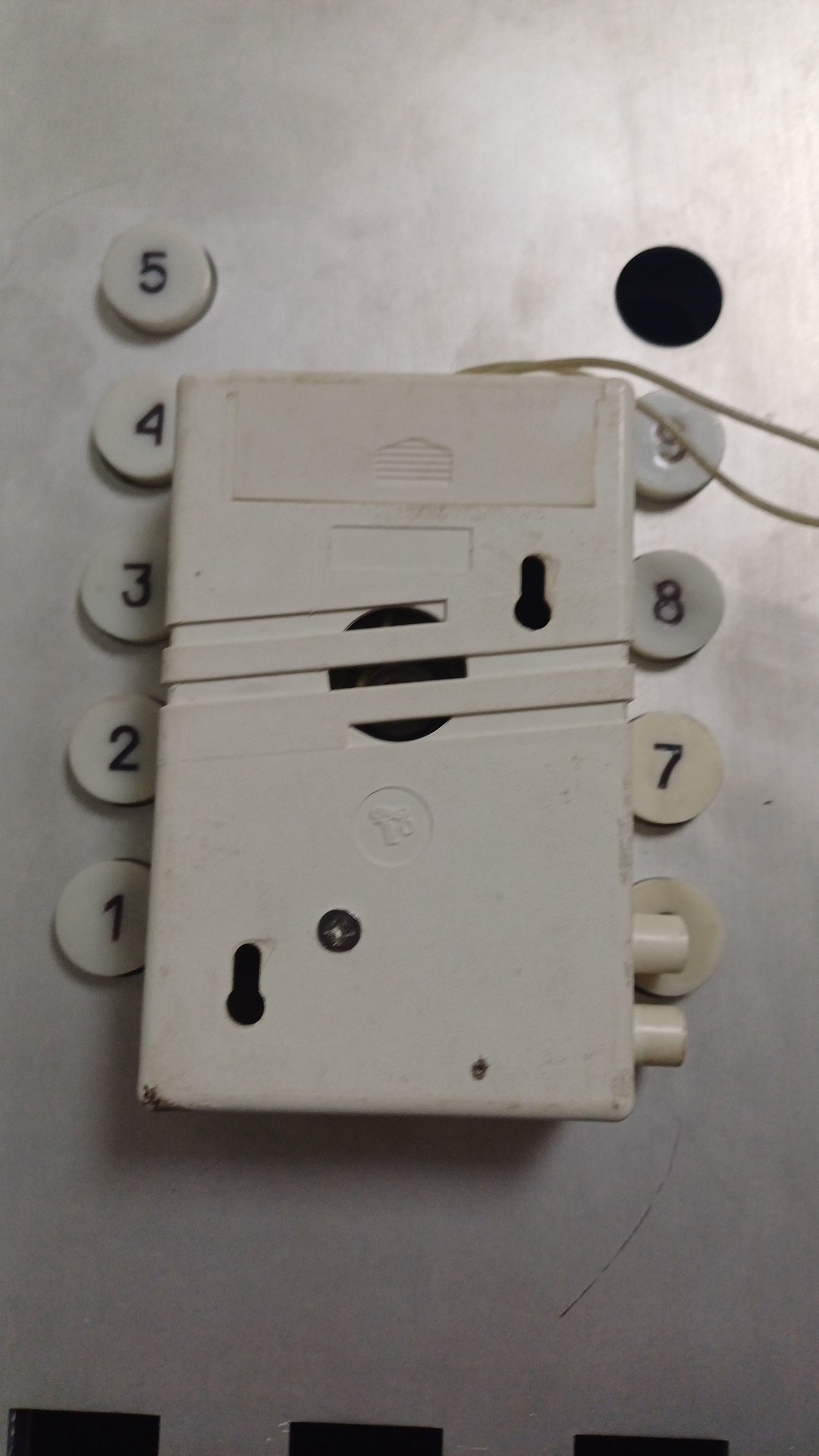

На обратной стороне тот самый логотип завода «Магнетон». Кстати, помимо абонентских блоков в таких корпусах выпускались радиоточки и квартирные звонки.

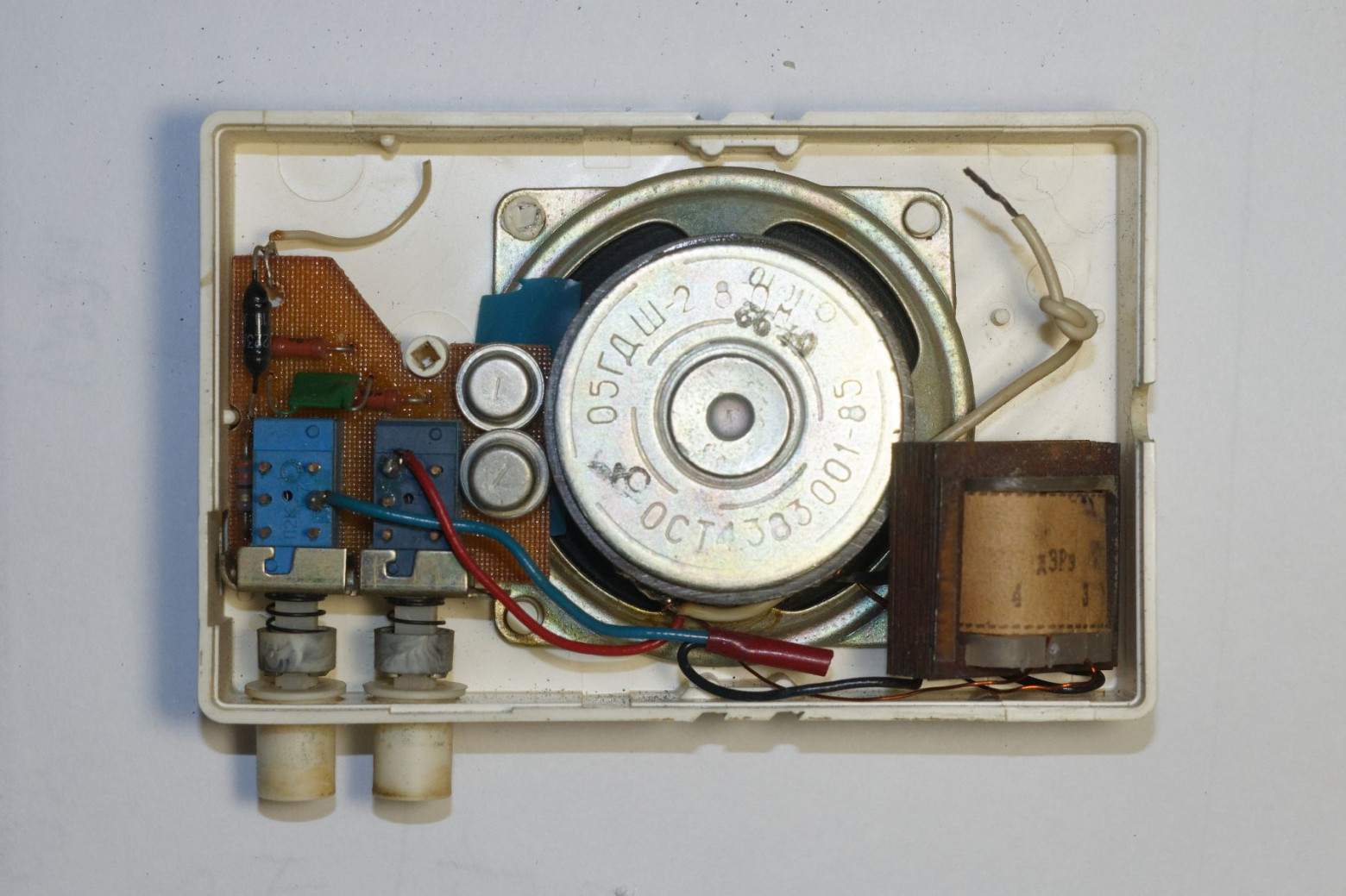

Начинка. Очень интересная схема с трансформатором, ранее я подобных блоков не видел. Судя по всему, в линию подавалось высокое в сравнении с привычными сейчас домофонами напряжение (около двадцати-тридцати вольт).

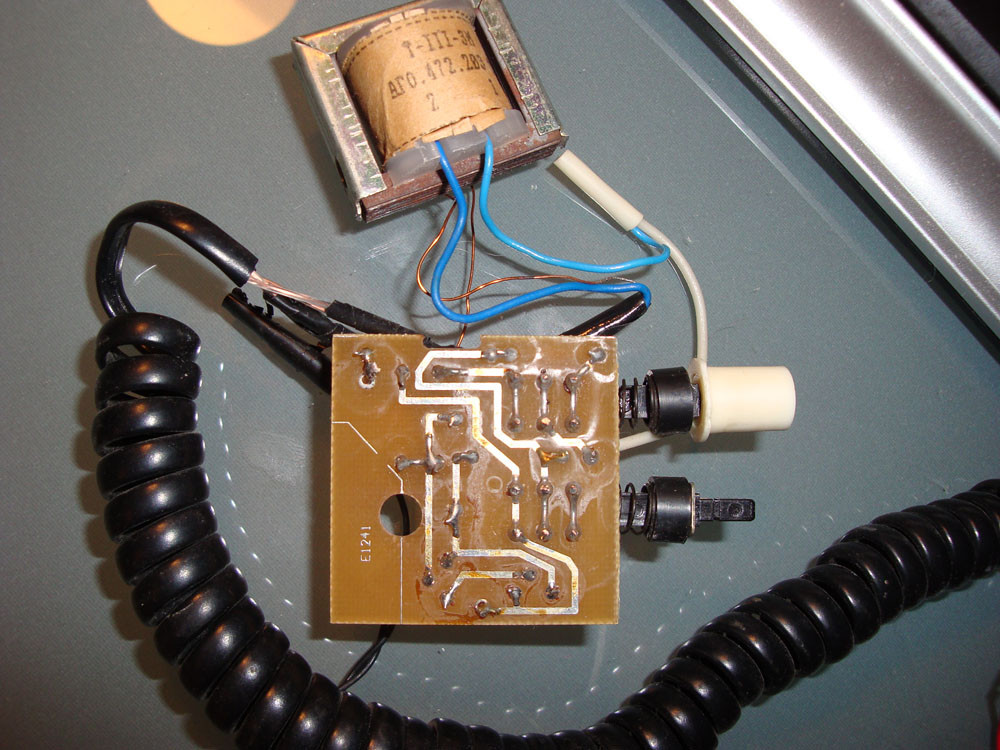

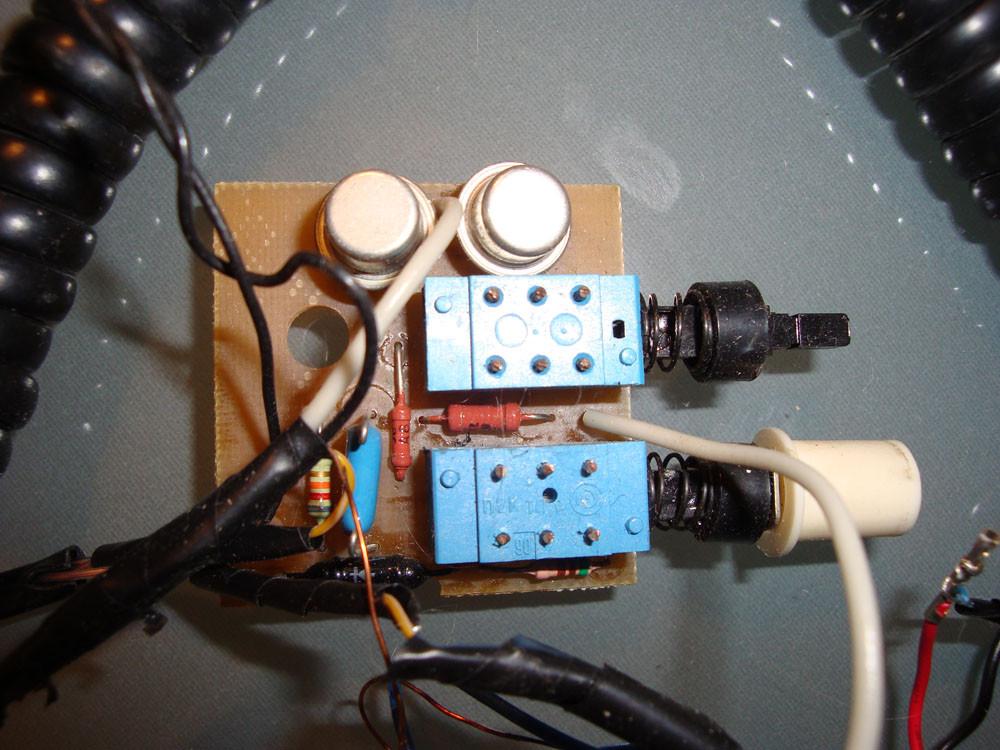

Плата.
Обратная сторона.

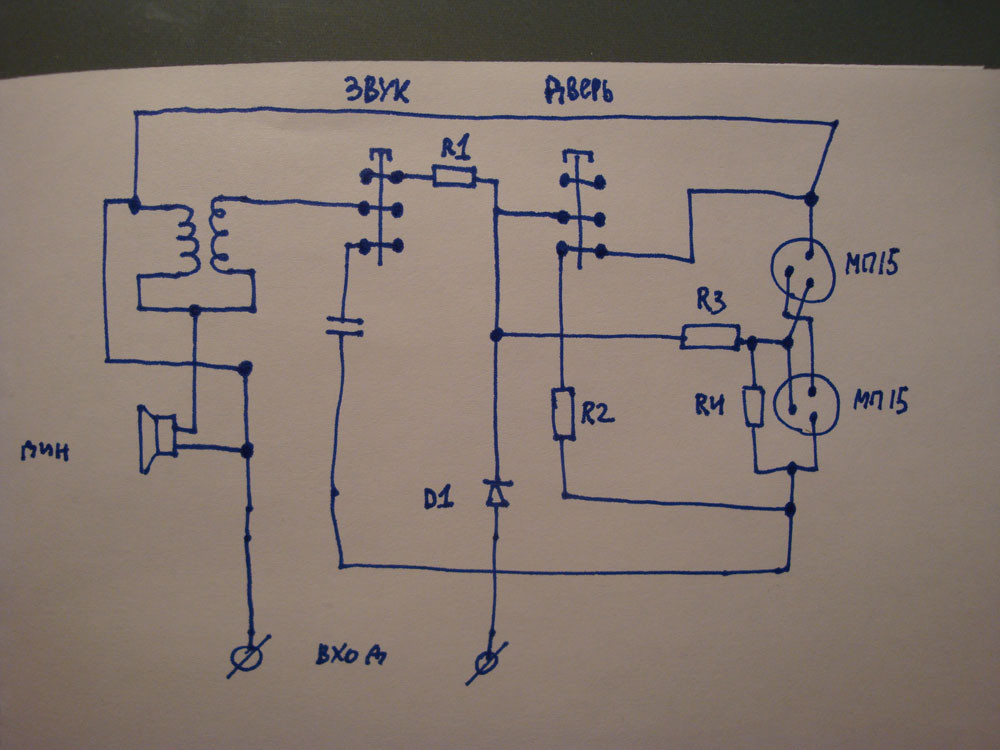

Схема. Увы, номиналы деталей и моточные данные трансформатора неизвестны. Забегая вперёд, скажу, что схему блока абонента мы всё-таки воссоздали, однако про это чуть позже.
❯ Ящик

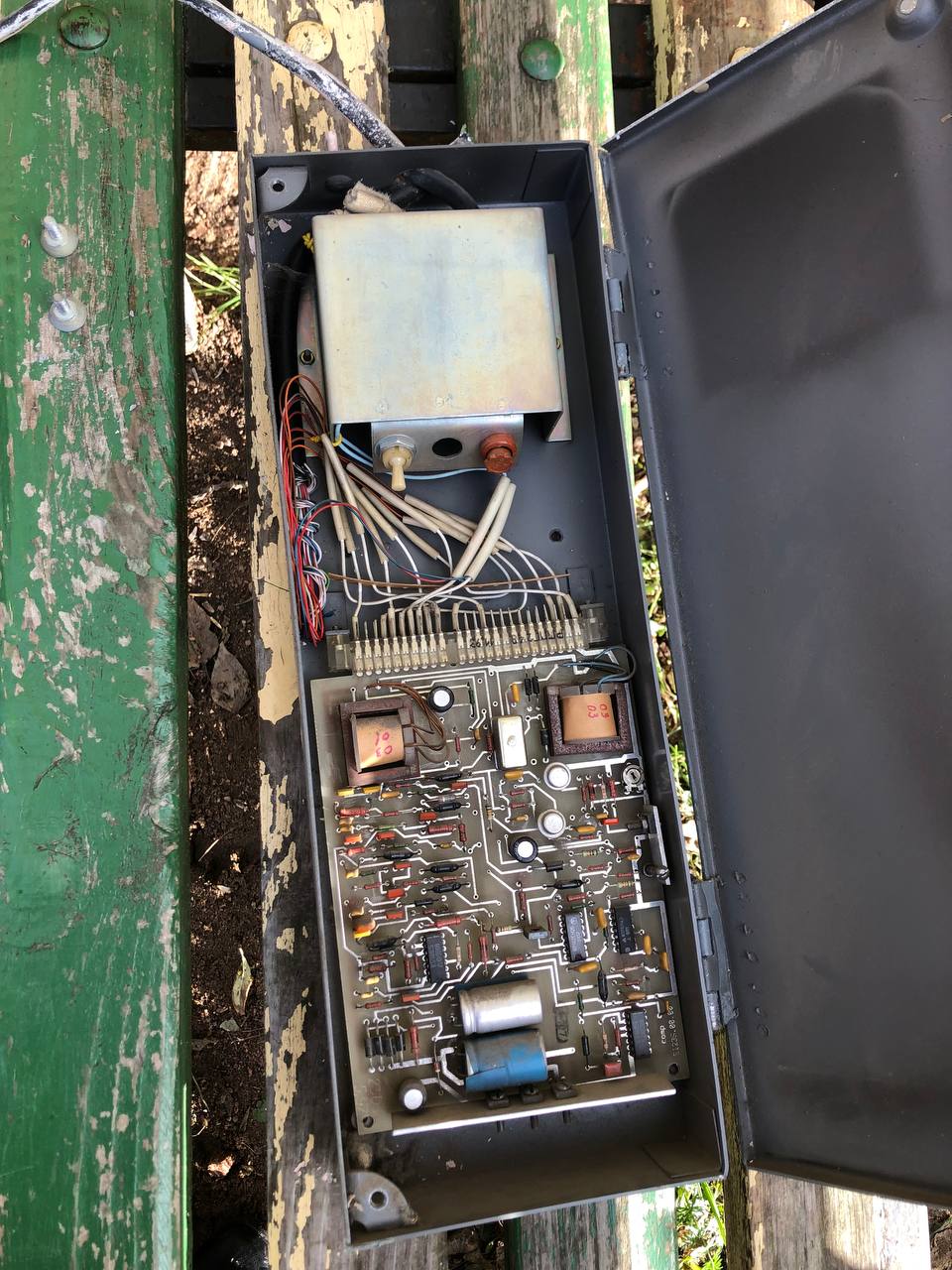

В отличие от ЗПУ «Визит», где в качестве блока управления был огромный ящик, здесь это металлическая коробочка довольно скромных размеров.
Изначально мы думали, что подключить его будет просто. Но по итогу всё оказалось куда запутаннее...
❯ Распиновка
Далее предстоял очередной сложный этап — надо было выяснить распиновку ящика.

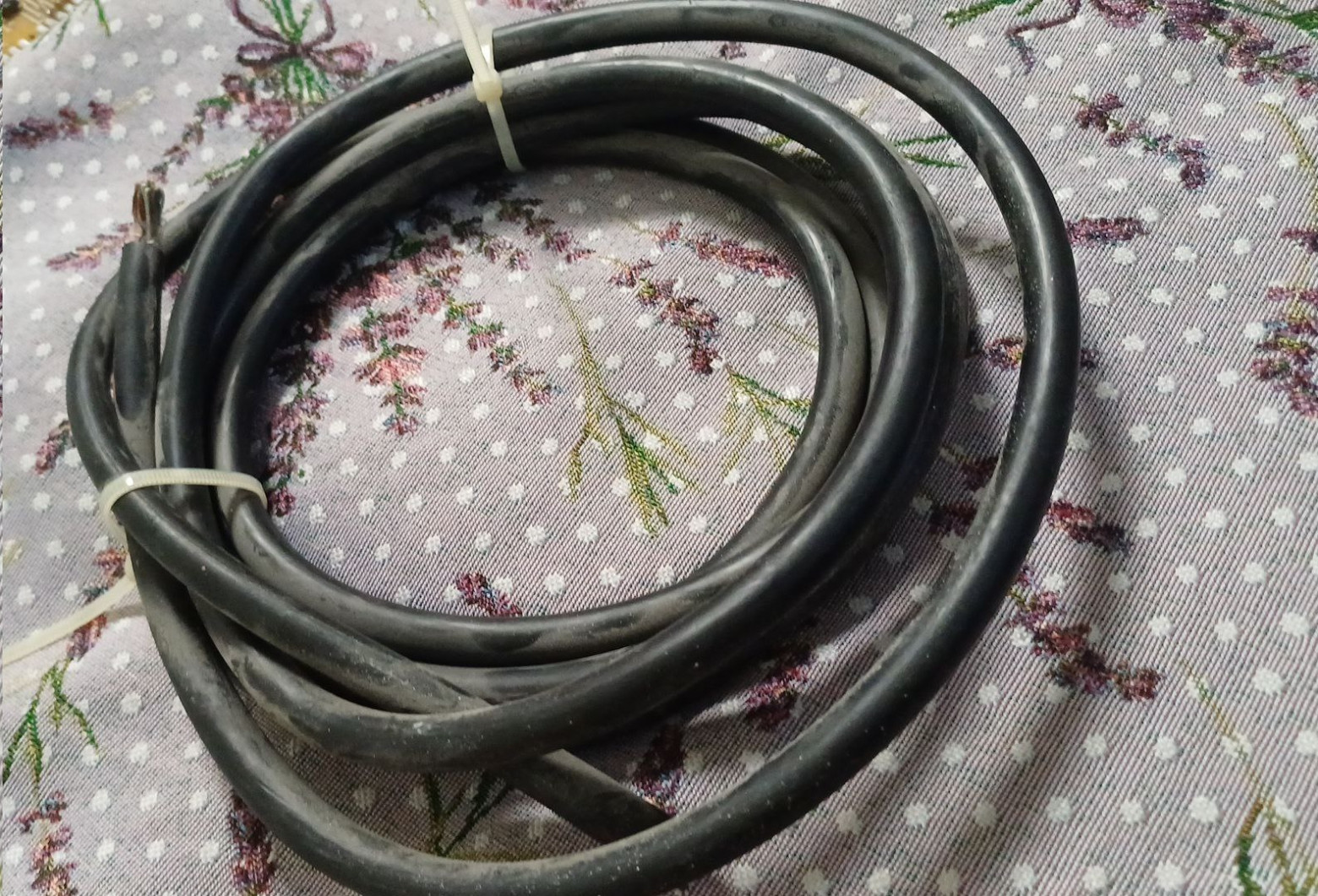

Сезам подключался к ящику телефонным кабелем типа ТПП. От самой панели шли припаянные, вероятно, на заводе промаркированные провода типа МГШВ, которые уже на объекте соединялись с кабелем. Никаких клемм, никаких разъёмов — ровным счётом ничего, что облегчало бы монтаж. Если что-то где-то ломалось, возвращать систему к жизни было весьма и весьма тяжело. Впрочем, как рассказали мне монтажники, в эпоху штатной эксплуатации сезамы практически не дохли.
Поэтому, узнав в домофон-сервисе о том, что где-то планируется снимать выведенный из эксплуатации такой сезам, мы, договорившись с сотрудниками, немедленно выдвинулись с ними на демонтаж. Так в наших руках оказалась ещё одна связка из панели с ящиком. На этот раз провода были не вырваны, а откушены под корень с сохранением бумажных ярлычков на них.
❯ Что же в итоге?
Казалось бы, всё позади: схема подключения есть, комплект самого домофона тоже, так что можно пробовать соединять и запускать. Но внезапно выяснилось, что добытая распиновка значительно отличалась от ожидаемой нами, открыв тем самым целый пласт новой информации об этих домофонах. На этом объём материалов для публикации превысил все мыслимые пределы, поэтому было решено разделить пост на два — первый про историю этих домофонов и саму панель, а второй про блок управления и его подключение. Так что впереди нас ждёт самое интересное — реверс-инжиниринг ящиков управления и, наконец, запуск этой системы. Всё это будет рассказано в следующем посте уже через неделю.
