Делаем приставку — счётчик Гейгера к iPhone за 2 часа

в 15:39, , рубрики: diy или сделай сам, iphone, радиация, Электроника для начинающих, метки: , ,

Примерно полтора года назад на нескольких сетевых ресурсах, в том числе и на хабре, начали пиарить проект «До-ра» — приставку к iPhone, позволяющую измерять радиационный фон и делать много всего вкусного на основании получаемой со счётчика Гейгера информации. Статьи в новостях проекта упоминают несколько многомиллионных грантов, выделенных на разработку приборчика фондом «Сколково». Шли месяцы, «До-ра» всё никак не получалась, покупатели ждали, конкуренты не дремали. Так ли сложна «До-ра» как её малюют и как собрать за пару часов из подручных деталей в десять раз более чувствительный аналог я расскажу тем кто нажмёт на

Итак, приступим. Совсем недавно я узнал о прекрасной (и к тому же бесплатной!) программе GeigerBot, обрабатывающей поступающие на микрофонный вход iPhone или iPad импульсы с детекторов ионизирующего излучения и имеющей приятную особенность: при определённой комбинации настроек через выход наушников воспроизводится синусоидальный сигнал частотой 20 кГц. Комбинация настроек, необходимая для этого, такова: в ClickifyLab все регуляторы должны быть в максимуме, Echo Filter включен, а сама функция щелчков Clickify — выключена. Проделав соответствующие настройки я убедился с помощью 3.5-миллиметрового штекера и осциллографа в том что сигнал действительно появляется и его размах от пика до пика при максимальной громкости составляет примерно 1.3 вольта. В этот момент не осталось никаких сомнений в том через час этот сигнал будет использован после небольшой трансформации для питания счётчика Гейгера, импульсы с которого будут направлены на микрофонный вход.
Счётчик был взят популярный — СБМ-20. Для его питания нужно 400 вольт постоянного тока, получить их можно стандартым способом с помощью трансформатора имеющего высокий коэффициент трансформации и выпрямителя. Очень высокий коэффициент трансформации у трансформаторов, питающих люминесцентные лампы с холодным катодом в подсветках мониторов. Мне подвернулась плата подсветки от уже-не-помню-чего, содержащая трансформатор SGE2687-1 (подойдёт любой аналогичный, их сотни типов) с коэффициентом трансформации около 150. Немного маловато, но другого у меня не было и недостаток напряжения был восполнен диодными удвоителями. Берём макетку и начинаем собирать схему.

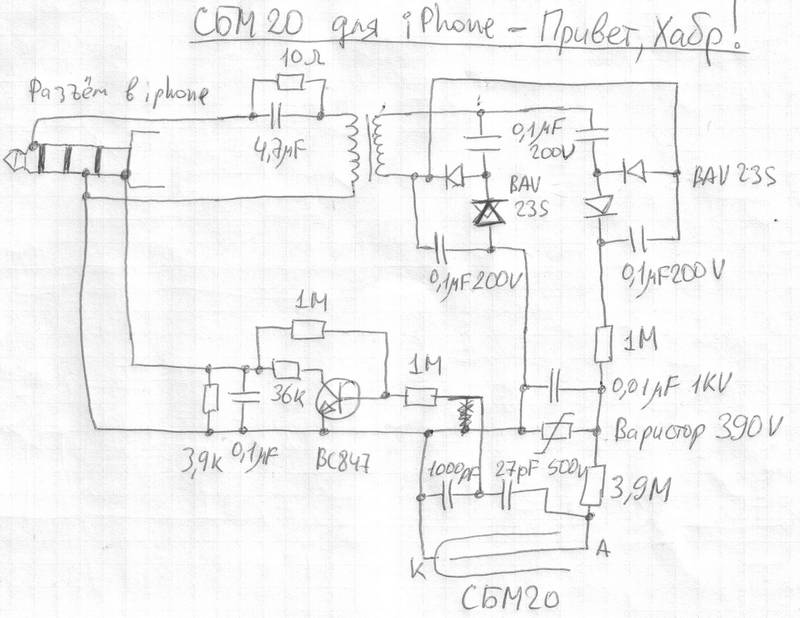

Схема получилась очень простой: трансформатор, два удвоителя напряжения, варистор на 390 вольт в качестве стабилитрона и транзистор для увеличения длительности приходящих со счётчика Гейгера импульсов до удобоваримых для звукового АЦП iPhone значений. При исправных деталях и правильном монтаже она начнёт работать сразу, номиналы большинства деталей можно изменять в очень широких пределах без ущерба работоспособности всей схемы. Вставляем разъём в iPhone и запускаем приложение GeigerBot. Аккуратно высокоомным (не менее 100 МОм) вольтметром или тестером с добавочным сопротивлением контролируем напряжение на варисторе, оно должно быть около 400 вольт. Убеждаемся что в настройках GeigerBot выбран тип счётчика СБМ-20 и наблюдаем за количеством регистрируемых импульсов. При естественном радиационном фоне (0.1-0.15 мкЗвч) импульсы будут следовать со средней скоростью 20-30 в минуту. При большой длине кабеля от разъёма до схемы возможно взаимное влияние относительно мощного выходного сигнала частотой 20 кГц на микрофонный вход, проявляться это может в виде огромной скорости регистрации импульсов — несколько тысяч в секунду. Для ослабления этого влияния используется два раздельных земляных провода — для питающей и сигнальных цепей. В случае таких проблем в настройках GeigerBot надо увеличить порог срабатывания по амплитуде импульсов (Settings — Geiger Counter — Custom GM tube — I/O Settings — Volume threshold поставить 10000 или около того).
Вот небольшое видео, показывающее работу устройства.

На двадцать пятой секунде показана реакция счётчика на солонку, изготовленную в США в сороковых годах прошлого столетия и покрытую урановой глазурью, на тридцать пятой — форма импульсов на микрофонном входе iPhone.
Вот и всё, то есть почти всё. Чтобы придать нашему детектору-приставке законченный вид возьмём небольшой отрезок подходящей трубки, засунем туда всё что мы напаяли, не забыв заизолировать части схемы друг от друга и загерметизируем по торцам термоклеем. Вот теперь всё, можно ехать в Припять: предупреждён — значит вооружён.

Спасибо за внимание. Всем удачи в техническом творчестве и хорошей экологической обстановки!
