iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

Всего несколько дней назад новый iPhone был представлен корпорацией Apple, а команда iFixit уже разобрала старшую модель, iPhone 6 Plus, по винтикам, в буквальном смысле слова.

Забегая наперед, стоит сказать, что iPhone 6 Plus по шкале ремонтопригодности получил 7, что является значительным прогрессом по сравнению с iPhone 5S. Что же, в продолжении — не один десяток фотографий и описание каждого этапа разборки.

Шаг 1. Характеристики iPhone 6 Plus

  • Процессор: 64-х битный процессор A8;
  • ОЗУ: 1 ГБ
  • Память: 16,64 и 128 ГБ;
  • Дисплей: 5,5 дюймов, 1920x1080 пикселей (401 ppi) Retina HD;
  • Камера: iSight на 8МП;
  • Сенсоры и датчики: отпечатки пальцев, барометр, гироскоп, акселерометр, датчик освещенности;
  • Размер: 158,1 мм в длину, 77,8 мм в ширину и 7,1 мм толщина устройства.

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

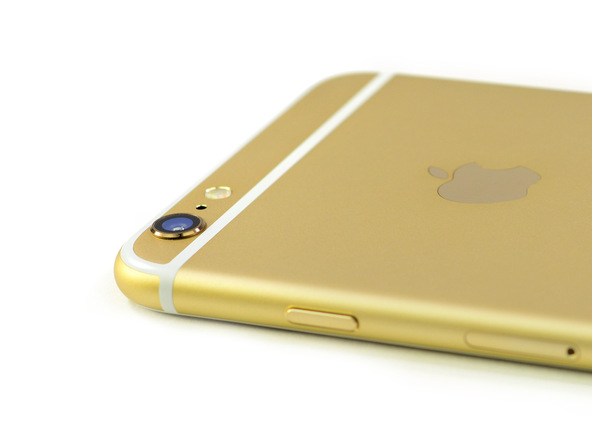

Камера немного выдается из корпуса.

На самом корпусе есть пластиковые вставки, чтобы антенна устройства могла принимать сигнал.

Шаг 2. Отделение дисплея, вскрытие корпуса

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

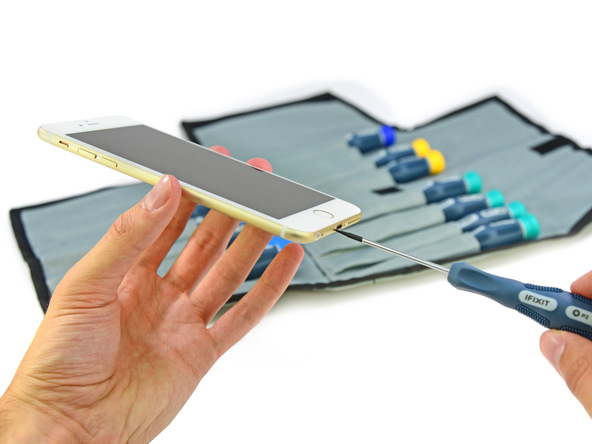

Выкручивание pentalobe-винтиков

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

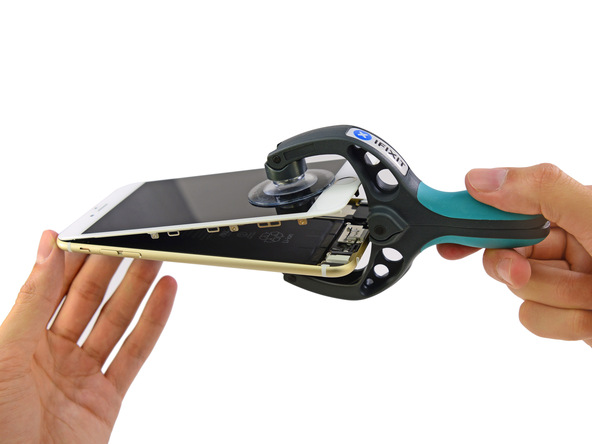

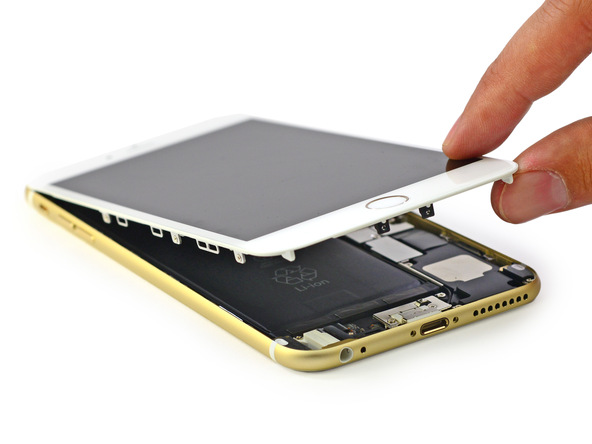

Отделение дисплея при помощи хитрого инструмента iSclack

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

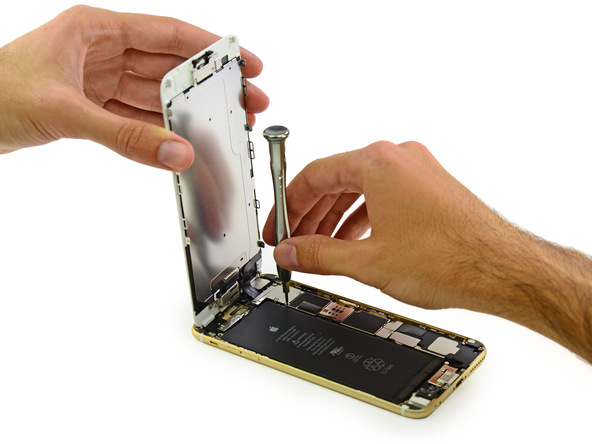

Внутренности корпуса

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)
Шлейфы, идущие от экрана безопасно закреплены с помощью металлических держателей

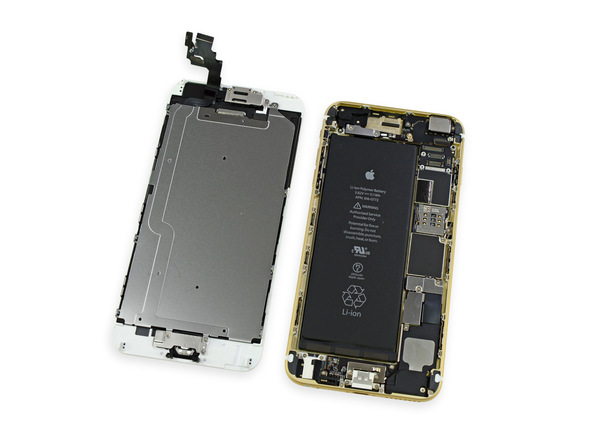

Шаг 3. Корпус разобран

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

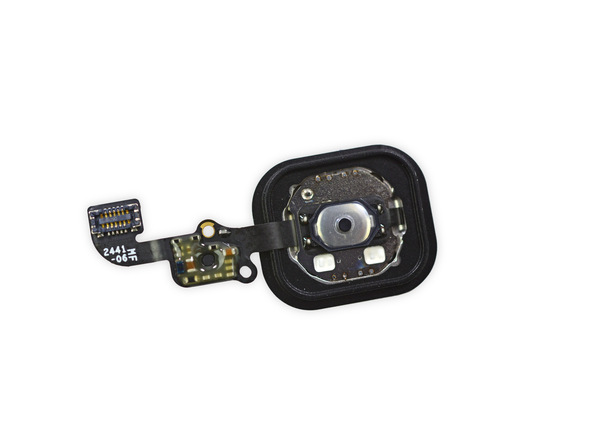

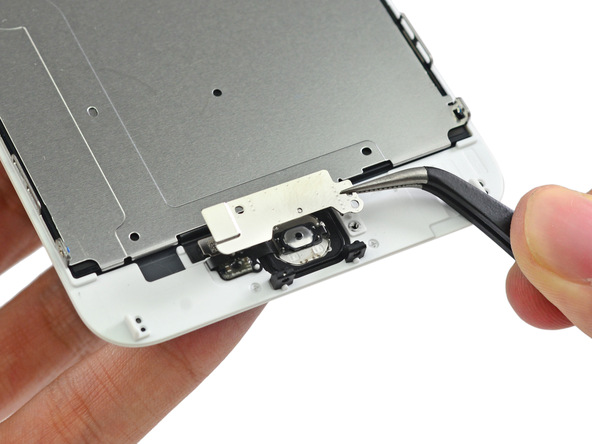

Шаг 4. Снимаем модуль кнопки Home

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

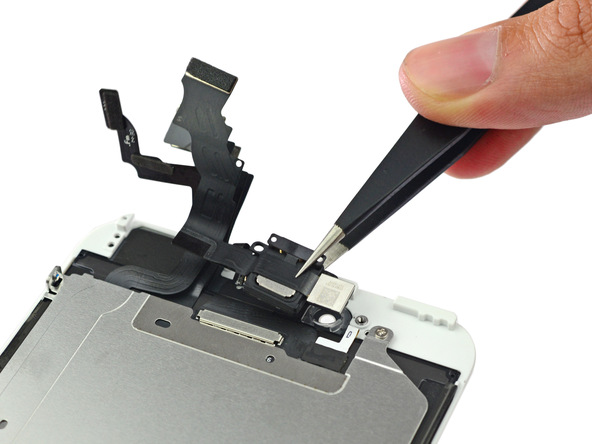

Шаг 5. Снимаем переднюю камеру

Камера является частью модуля, с включением внешнего динамика.

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

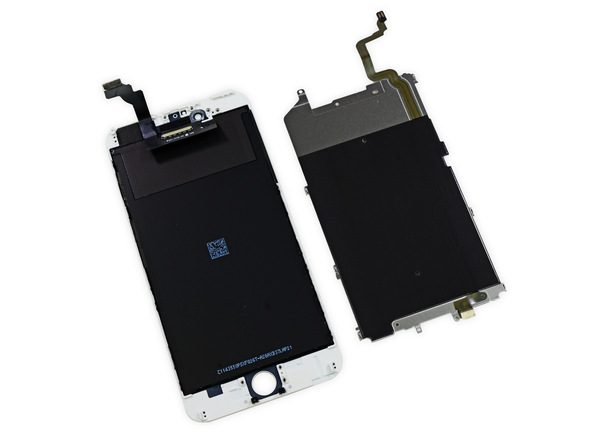

Шаг 6. Отделение металлической пластины

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

Корпорация Apple изменила-таки способ подключения кнопки Home к материнке. Это, по словам команды разобрщиков, повышает уровень ремонтопригодности устройства.

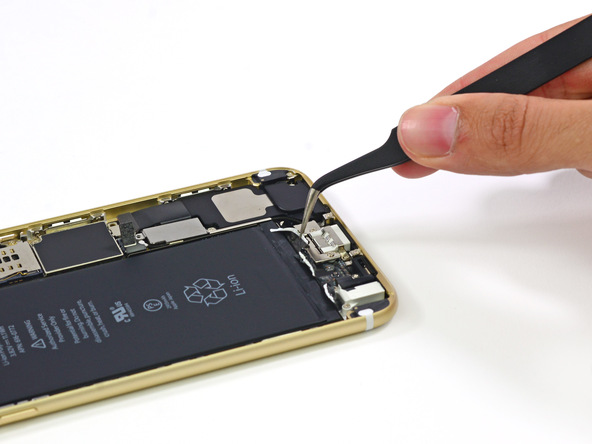

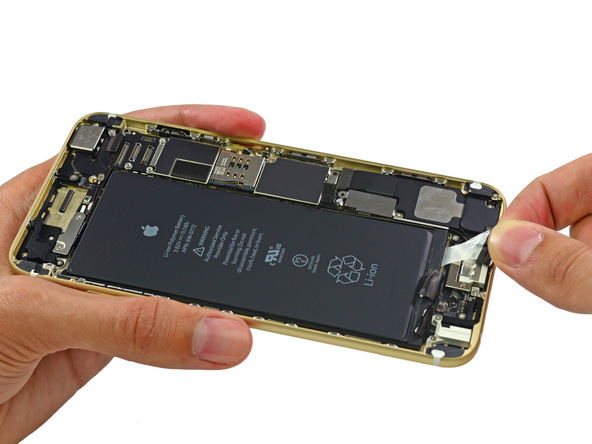

Шаг 7. Извлечение батареи

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

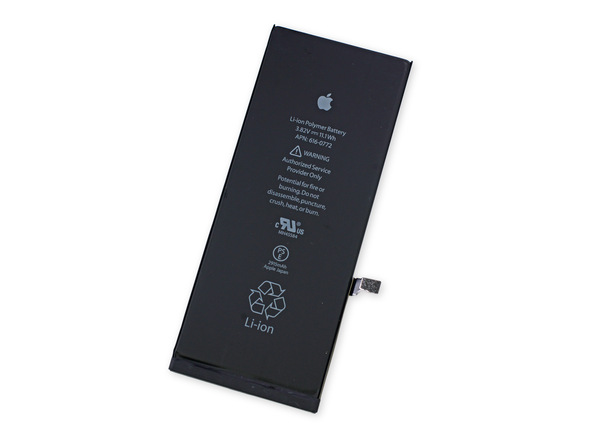

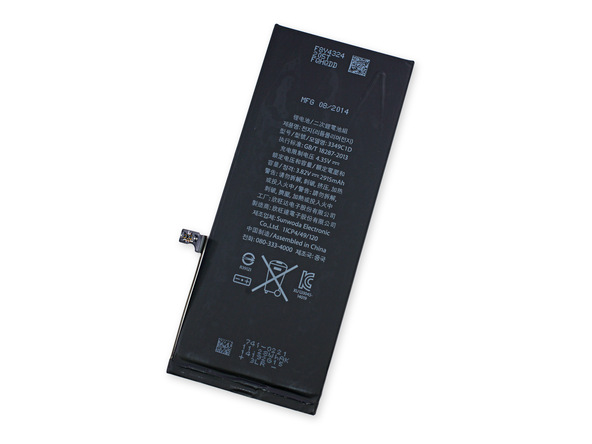

У старшей модели батарея большей емкости, чем у iPhone 6: 6,91В/ч, 1810мА/ч. В итоге продолжительность автономной работы iPhone PLus больше, чем у iPhone 6.

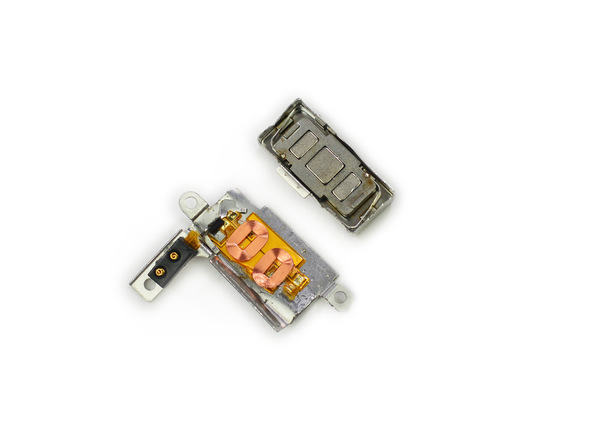

Шаг 8. Модуль вибромотора

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

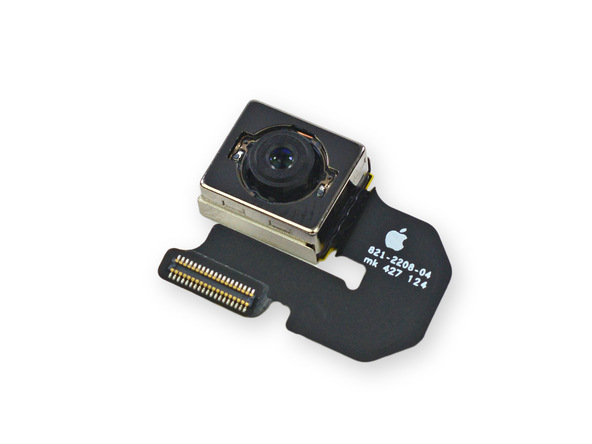

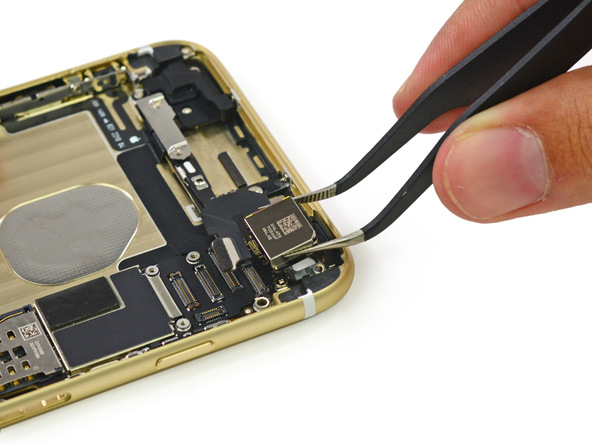

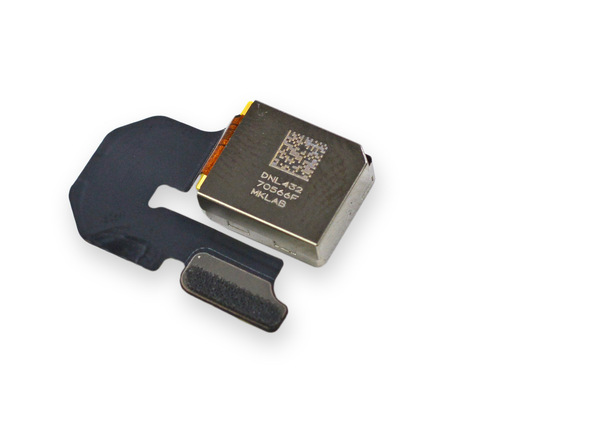

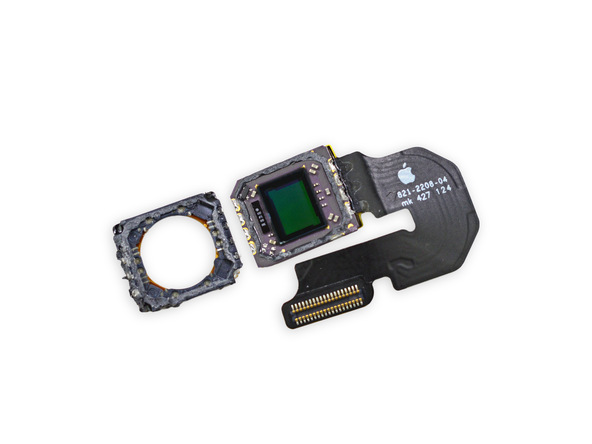

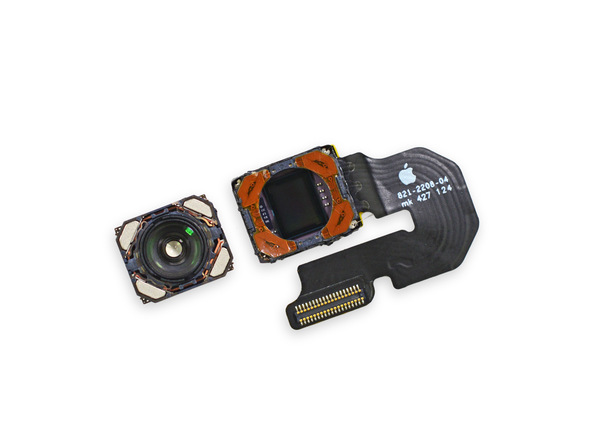

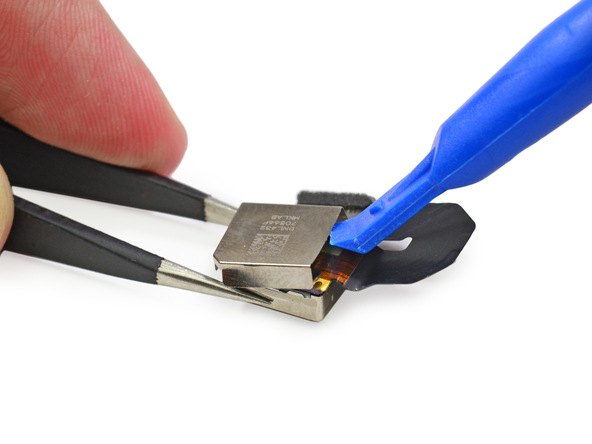

Шаг 9. Снимаем тыловую камеру (DNL432 70566F MKLAB)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

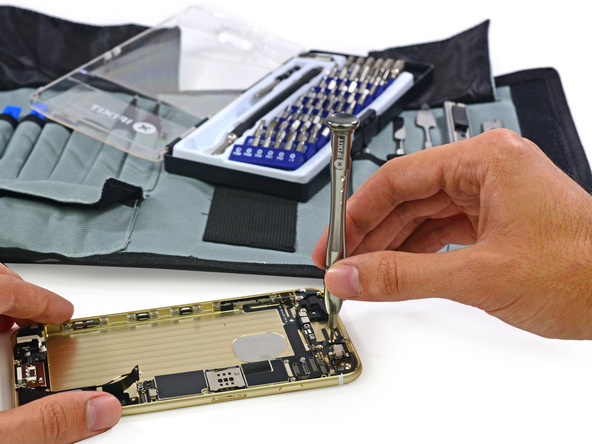

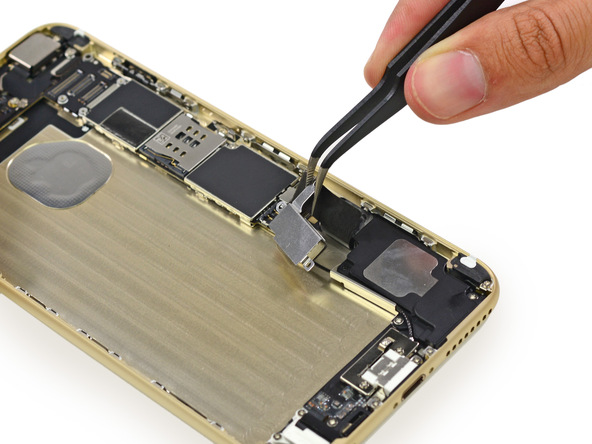

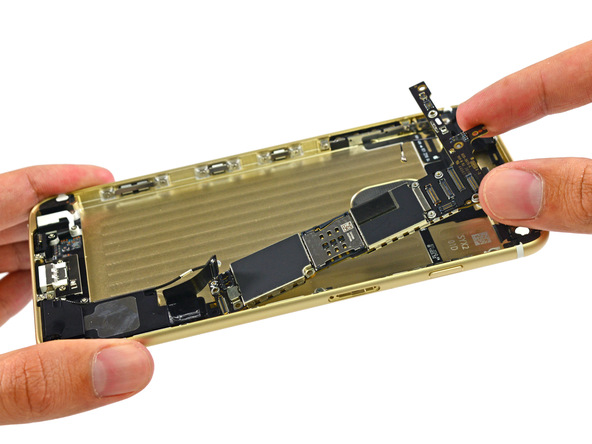

Шаг 10. Отделяем материнскую плату от корпуса, плюс крепление антенны от платы

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

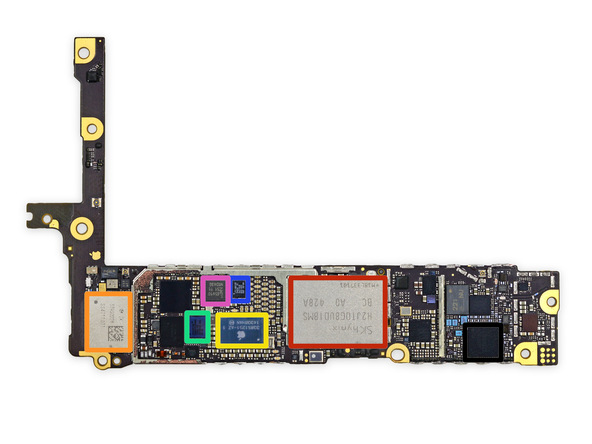

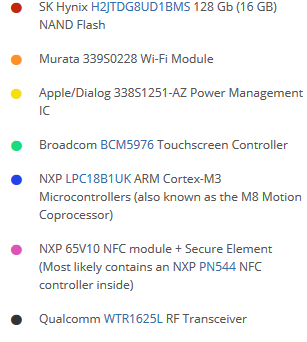

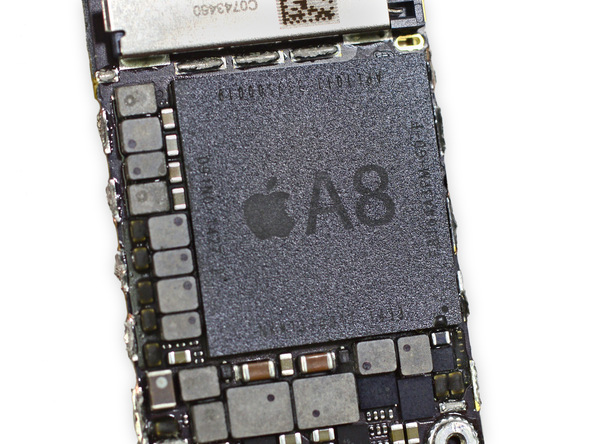

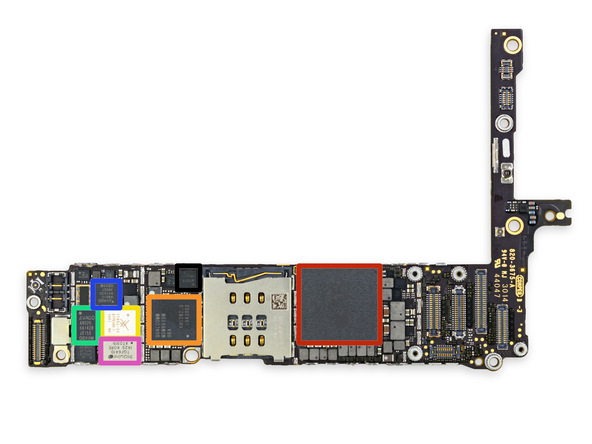

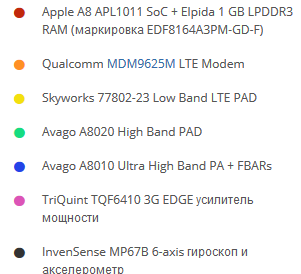

Шаг 11. Материнская плата

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

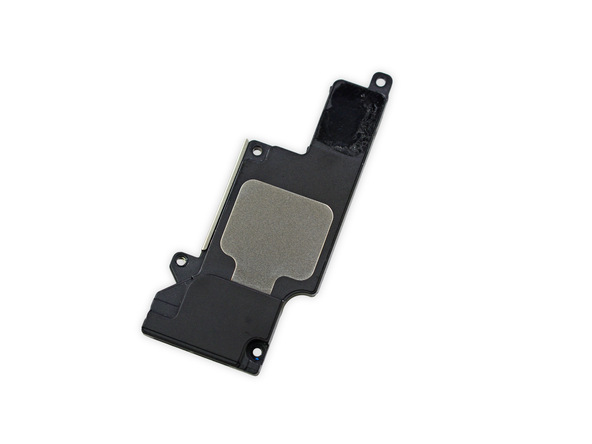

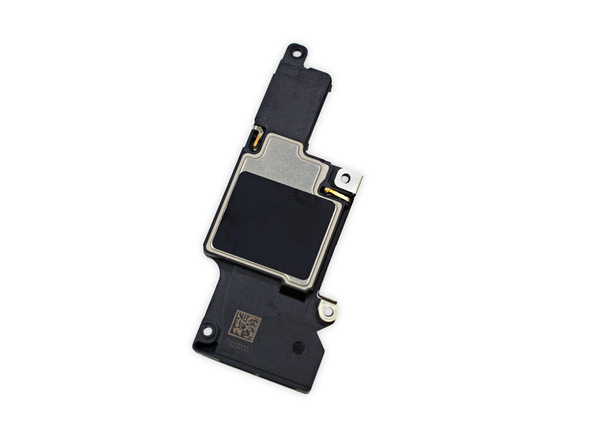

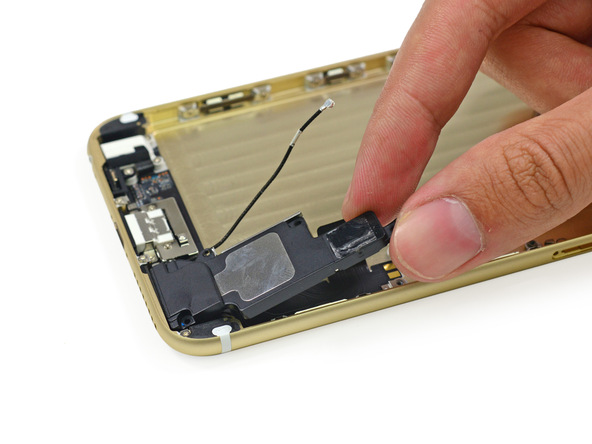

Шаг 12. Снимаем динамик

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

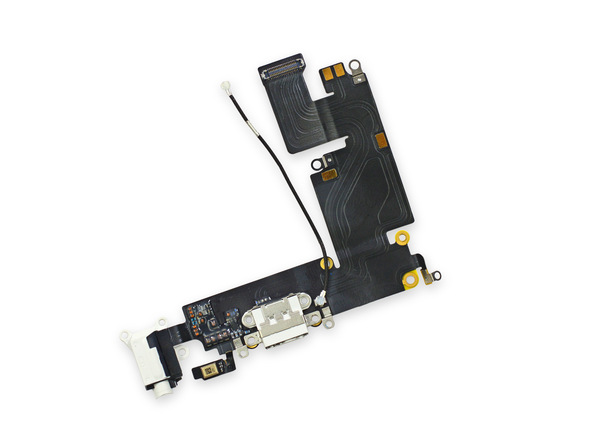

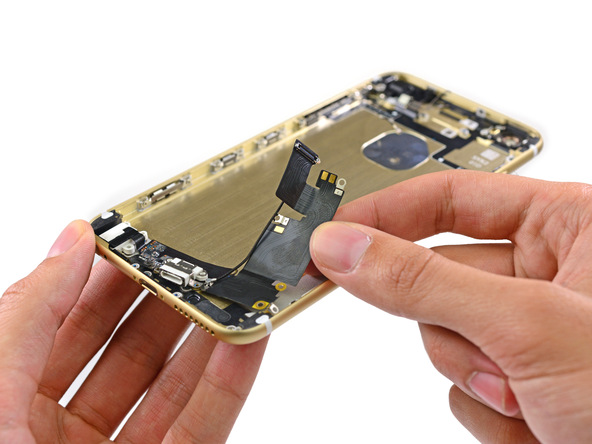

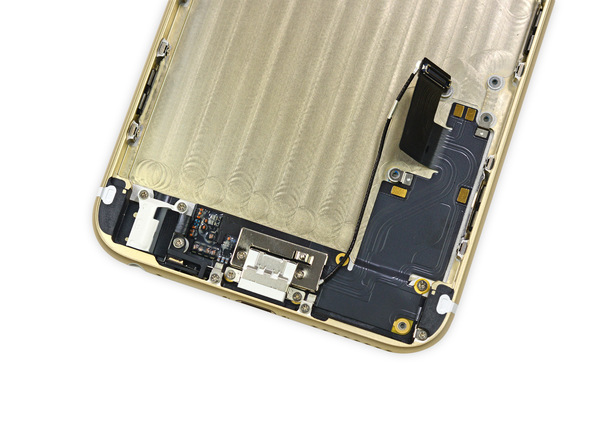

Шаг 13. Модуль подключения зарядного устройства, наушников и антенн

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

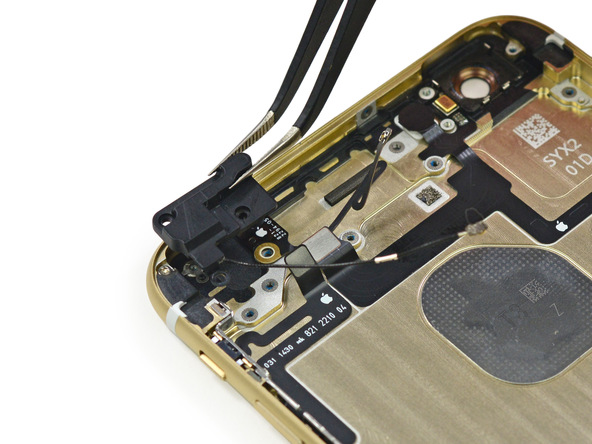

Шаг 14. И снова антенны

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

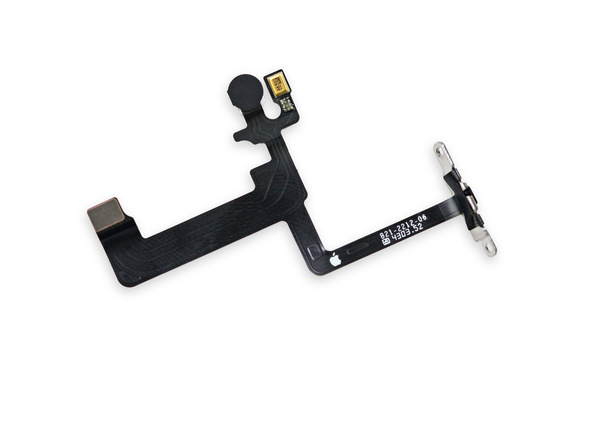

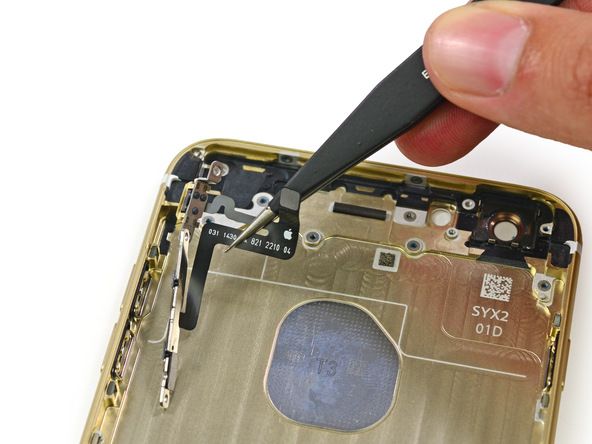

Шаг 15. Несколько шлейфов: для кнопки включения и кнопки громкости

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

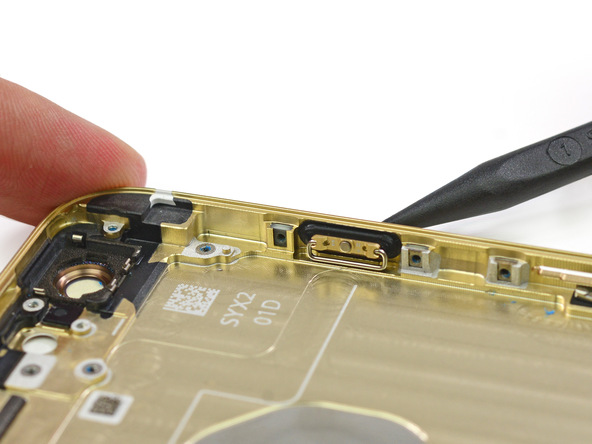

Шаг 16. Резиновые прокладки для защиты от влаги

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

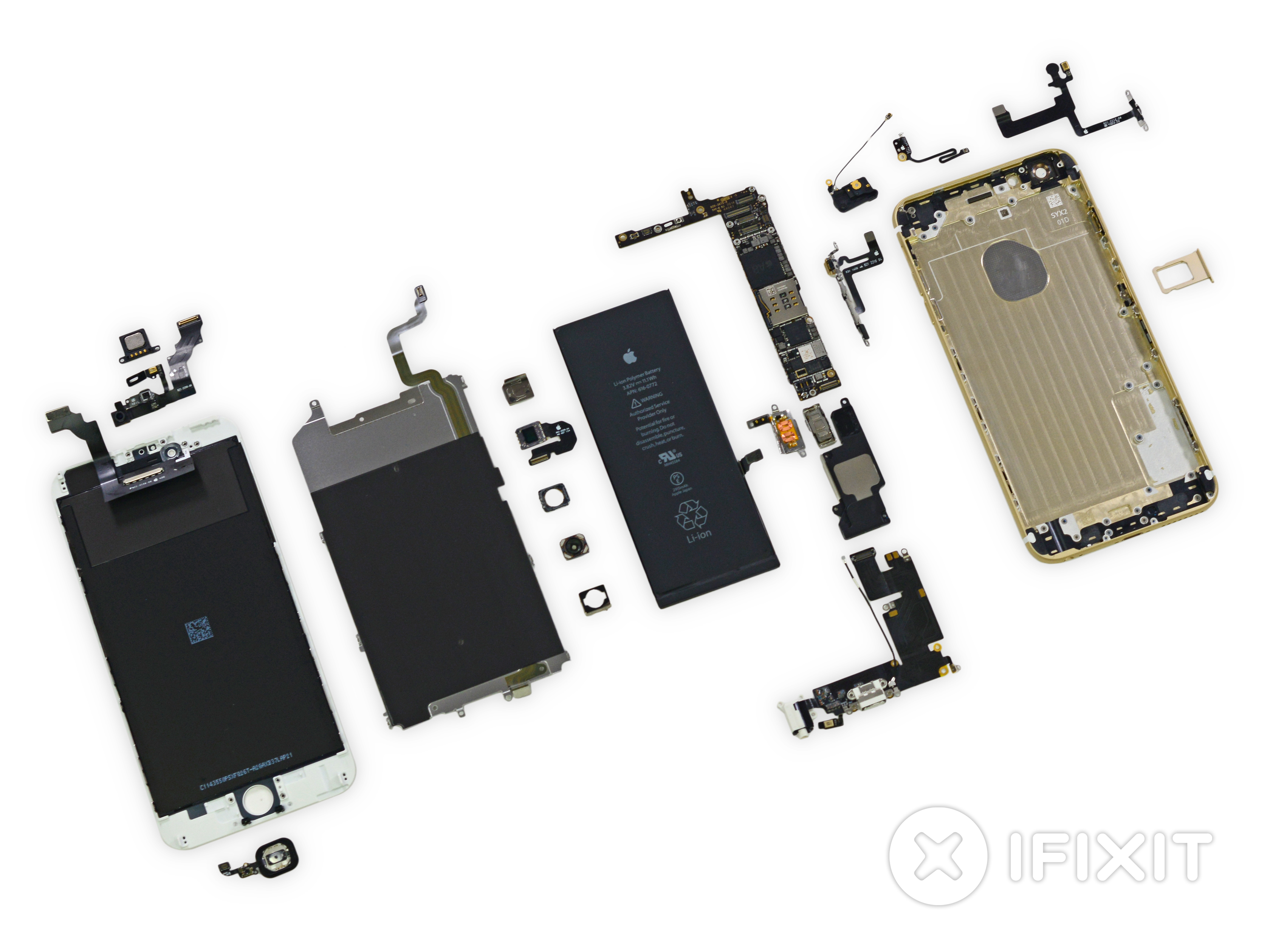

Шаг 17. Окончание разборки

iPhone 6 Plus: полный разбор от iFixit (7 из 10 по шкале ремонтируемости)

По мнению команды iFixit, новый смартфон корпорации Apple довольно легко ремонтировать, плюс, он лучше защищен от внешних воздействий. Идеально, что дисплей отделяется в первую очередь, ведь проблемы с дисплеем — наиболее распространены.
