Как железо Dell ездит, монтируется и обслуживается + пример внедрения

У нас относительно недавно открылся первый в РФ центр решений Dell — место, где развёрнута инфраструктура (софт плюс разное железо) от этого производителя. Но рассказывать я буду не столько про него, сколько про то, как оборудование собирается, везётся и что делать, если из корпуса вдруг пошёл дым, и для чего в России нужны «миниЦОДы под столом».

Как железо Dell ездит, монтируется и обслуживается + пример внедрения

А пока знакомьтесь — стойка Active System у нас выглядит следующим образом:

  • 1 блейд-шасси Dell PowerEdge M1000e — 9 вентиляторов, 6 БП 2700 Вт;
  • 2 блейд-коммутатора Dell MXL 10/40GbE — внешних портов на коммутатор — 2 по 40 Гб/c без дополнительных модулей, FTOS — 9.2, 6 кабелей DAC;
  • 6 блейд-серверов Dell PowerEdge M620 — 2 процессора E5-2660, 128 ГБ оперативной памяти (8 по 16 ГБ, 1600 МГц), BRCM 10GbE 2-Port 57810, PERC S110, Dual SD Card;
  • сервер Dell PowerEdge R620 — 1 процессор E5-2620, 96 ГБ оперативной памяти (6 по 16 ГБ, 1333 МГц), BRCM 10G/GbE (2+2)-Port 57800, PERC S110, Dual SD Card;
  • СХД Dell EqualLogic PS6110XS — RAID 6 Accelerated, 7x400 ГБ SSD, 17x600 ГБ 10K SAS;
  • 2 оптических коммутатора Dell Force10 S4810.

Сервис

Dell — компания не российская, поэтому сервис делают партнёры здесь. Мы — один из ключевых партнеров Dell, работаем с вендором уже 10 лет и реализовали совместно около 400 проектов, плюс у нас самый большой склад резервных запчастей. Сервис работает 24/7, на железо и комплексные системы (ПАКи) по умолчанию действует 3-годичная гарантия от вендора, которая может расширяться до 7 лет.

Сервисный контракт можно поддерживать и с нами, у нас же есть и склад запчастей. Там же есть и «приветы» из 90-х, которые могут реально кому-то понадобиться.

Как железо Dell ездит, монтируется и обслуживается + пример внедрения
Склад

Время реакции по стандартной гарантии — 1 рабочий день от регистрации инцидента до восстановления работы системы. Для критичных сервисов уровня банковских время реакции — 4 часа (по Москве), поэтому у нас есть специальная «летучая» инженерная смена для нашего центра Dell и других вендоров. Понятно, что во Владивостоке или Новосибирске за 4 часа ничего не поднять, но если надо — прилетим и туда с железкой ближайшим рейсом.

Монтаж

Железо такого уровня редко поставляется серийно. Каждая модель собирается под конкретного заказчика и конкретный приклад.

Если речь про VRTX (это такой мини-ЦОД в едином корпусе, размеры которого не превышают размеров тумбочки, он помещается под столом, не требует спец.охлаждения и включается в обычную розетку 220 В), то он полностью собирается в Европе на одном из крупных производственных узлов Dell.

Пример конфигурации VRTX:

  • блейд-шасси Dell PowerEdge VRTX — 6 внутренних и 4 внешних вентилятора, 4 БП 1100 Вт;
  • 3 блейд-сервера Dell PowerEdge M520) — 2 процессора E5-2420, 32 ГБ оперативной памяти (4 по 8 ГБ, 1333 МГц), Broadcom Gigabit Ethernet BCM5720, PERC H310 Mini;
  • 6 дисков 300 ГБ 15К SAS;
  • 6 дисков 300 ГБ 10К SAS;
  • блейд-коммутатор R1-2401 VRTX 1Gb;
  • видеокарта AMD FirePro V9800P;
  • сетевая карта Intel 10GbE 2-Port X520.

После сборки он пакуется в плотную транспортную тару (дерево и металл) и со всех сторон оклеивается стресс-датчиками и датчиками крена. Это на тот случай, если транспортная компания вдруг уронит сервер, сравнимый со стоимостью большого грузовика (а то и не одного), то будет понятно, что это сделала именно она.

Стойку нельзя трясти, нельзя наклонять больше чем на 30 градусов (обычно), нельзя ронять, нельзя мочить. Плюс за транспортировкой таких вещей полезно следить по карте, если кузов фуры пробивается сотовым сигналом. Если стойку наклонить или потрясти, могут выйти из строя диски, может полететь что-нибудь в смонтированных строго вертикально или горизонтально платах. Учитывая характер нагрузок (постоянные и высокие, то есть в критическом для обычного оборудования режиме), стойка потом будет сбоить. Вот почему по любому из датчиков сразу же слетает дорогостоящая гарантия.

Проблемы, как правило, начинаются при монтаже, когда выясняется, что эту тяжеленную стойку нужно заносить в офис по лестнице и тащить через весь ковролиновый этаж.

Стенд Active System — это одна или несколько стоек, которые собираются также под заказчика, но уже из модулей на нашей стороне. Мы получаем сетевое оборудование и ПО на склад, монтируем в стойку, тестируем, обвешиваем датчиками и везём собранной по предыдущему сценарию. Заказчик получает его уже в собранном виде, настроенном под конкретные задачи, например, под задачи VDI, управление доступом или диагностику производительности.

Как железо Dell ездит, монтируется и обслуживается + пример внедрения

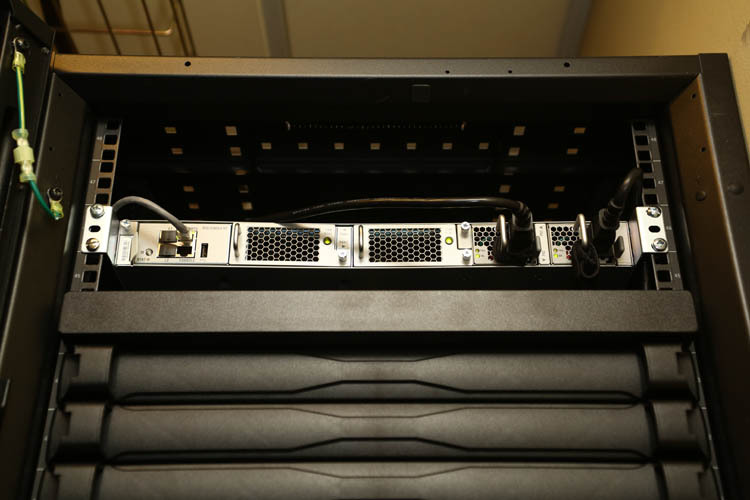

Роутер стойки в тестовой зоне. Видно свободное место.

Расчёты

Обе системы используются для серьёзных корпоративных задач. VRTX обычно — для максимально быстрого и простого развёртывания нескольких сервисов типа Exchange на несколько сотен пользователей, либо обсчёта 3D-графики для анимационной студии, а также других задач такого класса. Купил, поставил, включил в розетку, подвёл сеть, поковырял 3–4 дня и забыл. Стоит, работает, и мы за всем следим.

Весит миниЦОД не больше 70 кг. Это максимум, до чего его можно забить. Вес пустой корзины – около 25 кг.

Active System используется под высоконагруженные приложения вне зависимости от сферы деятельности компании, будь то финансовая, нефтяная, медицинская и другие сферы. Плюс, такая система пригодится под виртуализацию розницы и рабочих мест в крупных компаниях. В общем, кусок своего ЦОДа или ЦОД целиком.
Физически это тоже довольно лёгкая стойка — на 213 килограммов (по примеру конфигурации вверху, Compellent — 19,73 кг + R620 25 кг + блейд-серверы + корзина 80 кг + 6*7 кг + СХД EqualLogic PS6110XS — 26 кг + полка к Compellent примерно 20 кг). То есть трое-четверо мужчин могут легко поднять.

Тепла она выделяет — 2765 Вт/час.
Максимальное энергопотребление — 2766 Ватт.

Пример использования Active System

Заказчик обратился к нам за решением проблемы, связанной с упрощением администрирования рабочих мест на 1000 сотрудников и усилением информационной безопасности. Скорее всего, заказчику нужно было оптимизировать издержки на IT и перевести капитальные расходы в операционные, так как он понимал, что в текущей инфраструктуре царит некоторый хаос и пора расти на следующий уровень.

Основной функционал — выделение пользователям физических машин, управление активами, управление конфигурациями аппаратуры и ПО, инсталляция ОС и приложений. В результате аудита было предложено решение по построению виртуальной инфраструктуры (VDI) на оборудовании Dell.

По сценарию VDI настольная операционная система и приложения запускаются на виртуальных машинах, размещённых на сервере, а пользователям предоставляется удалённый доступ к этим машинам. Составными компонентами VDI являются: система хранения данных, серверное и сетевое оборудование, гипервизор, брокер подключения и тонкий клиент.

В качестве вычислительной мощности используется следующее оборудование Dell:

  • 16 блейд-серверов Dell PowerEdge М620 (2 х Intel Xeon E5-2670v2 192Gb Memory) — основные мощностные ресурсы;
  • 2 сервера Dell PowerEdge R620 (Intel Xeon E5-2630v2), необходимые для управления вычислительными мощностями;
  • внешние дисковые хранилища общим объёмом до 51,6 ТБ; СХД Dell Compilent SC8000.

Софт такой:

  • брокер подключения vWorkspace;
  • гипервизор Wmware (или Microsoft Hyper-V);
  • Active System Manager.

Пользователи могут применять тонкие клиенты для доступа к своим виртуальным ПК. В данном проекте используется Dell Wyse D10D. Как вы уже обратили внимание, для построения инфраструктуры мы используем всё оборудование и ПО от одного вендора. Это несомненный плюс, поскольку система поддерживается у одного производителя и является комплексным решением, за которое отвечает исполнитель. Целиком и полностью. Это было нужно по вводной «некоторый хаос». Дело в том, что Dell, пожалуй, — единственный вендор, который может предложить столь полный портфель для подобного рода задач. И софт, и железо поставляются и обслуживаются в рамках одной компании, и если где-то возникает проблема, её решают, а не ищут виноватых в другом подразделении.

Таким образом, используя VDI, заказчик получает непрерывность бизнес-процесса (рабочие места доступны в любое время и из любого места), сокращение затрат на приобретение и обслуживание физических ПК, увеличение уровня информационной безопасности. Заказывается 4-часовой SLA, что сильно радует сотрудников заказчика, контролирующих риски. Также в плюсах — упрощение инфраструктуры и системы управления нагрузкой (нет ненужных простаивающих мощностей), обеспечение гибкости и масштабируемости с прицелом на будущее, гибкость в выборе конфигураций (набор железа компонуется в каждом конкретном случае), внедрение у заказчика в сжатые сроки. Система настраивается на стороне исполнителя-интегратора, то есть точка входа по сервисной поддержке единая (КРОК + Dell).

Стоимость одного рабочего места выходит примерно в 4–5 тысяч долларов в зависимости от конфигурации (это ориентировочная стоимость по условному прайс-листу, от которой возможны серьезные скидки). По размерам система помещается в стойке 42U.

Центр решений

У нас есть и VRTX для среднего бизнеса, и более дорогой (примерно на порядок дороже) AS для крупного бизнеса. Можно посмотреть их, потестировать на них свои прикладные сервисы (в том числе и по своей собственной программе, если есть такая необходимость), оценить работу на симуляторе под нагрузкой. Если интересно — пишите на nsofronova@croc.ru, расскажу подробнее про центр решений Dell.
