Какой Может быть UART-CLI в Микроконтроллере (или Курс Молодого Бойца)

Пролог

В этом тексте я бы хотел провести экскурс по использованию CLI в микроконтроллере. Расскажу про API той CLI, которая сформировалась у меня много лет назад. Стимулом к написанию текста послужило то, что при первом знакомстве с таким понятием как UART-CLI порой бывает даже не понято, что это такое и про что вообще идет речь. Это абсолютно нормальное явления, так как я и сам первые 7 лет опыта во флагманских предприятиях российской микроэлектроники не знал, что оказывается можно отлаживать микроконтроллерные прошивки через UART-CLI. А словосочетания UART-CLI, UART-Shell и диагностика были для меня просто пустой звук.

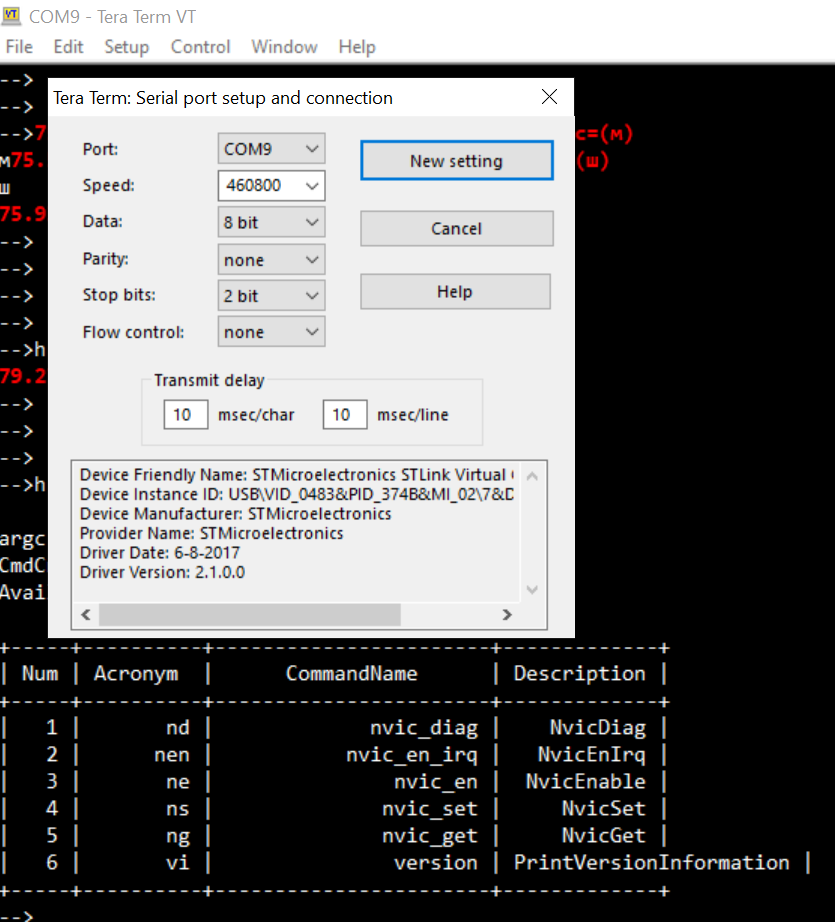

Прежде всего для подключения к UART на стороне PC я бы порекомендовал Вам бесплатную утилиту TeraTerm так как в ней есть возможность задавать паузу между отправкой байтов в UART. Это не позволит вашей прошивке захлебнуться от чрезмерно плотного потока байт.

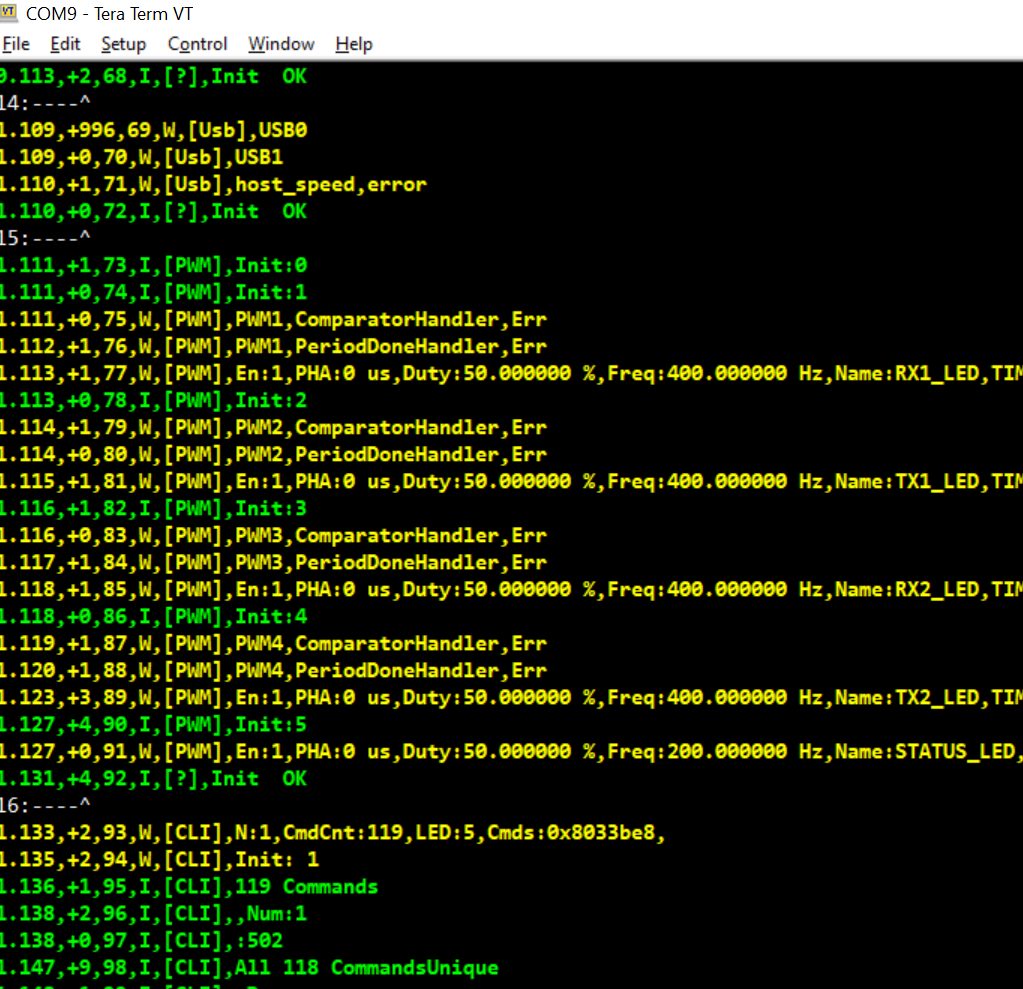

UART-CLI можно делать по-разному. Прежде всего CLI - это первичный лог загрузки прошивки. Своеобразная лента черного ящика. Как в самолётах. Инициализация микроконтроллера - это многостадийный, многофазовый, многоступенчатый процесс, в котором многое может пойти не по плану. Какая-нибудь подсистема может при инициализации прошивки вернуть false. Например из-за абсурдного значения в конфигурационной структуре того или иного программного компонента. Поэтому первое, что Вы должны увидеть в UART консоли - это зеленый лог загрузки программы.

После отработки инициализации системы пуска Вы увидите курсор -->. Курсор это приглашение ввести и исполнить свою самую первую CLI команду.

Все команды можно разделить на две группы. Это Getter-ы и Setter-ы. Setter-ы что-то меняют в прошивке. Getter-ы просто и безопасно просматривают состояния прошивки под разными срезами. По хорошему getter-ов должно быть столько же сколько и setter-ов.

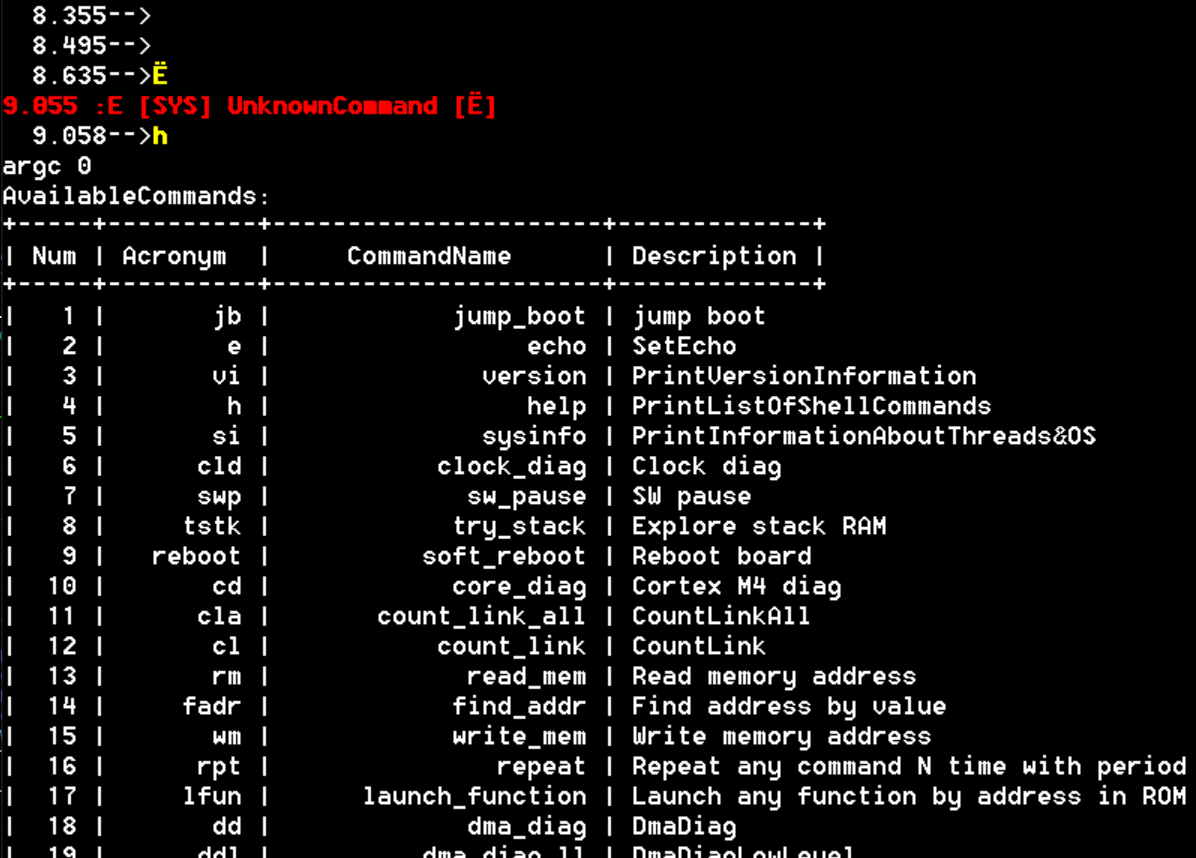

Самая первая CLI команда - это help. В терминале она сокращена до одной буквы h. Можно даже просто нажать TAB и появится тот же список доступных команд. Их обычно десятки.

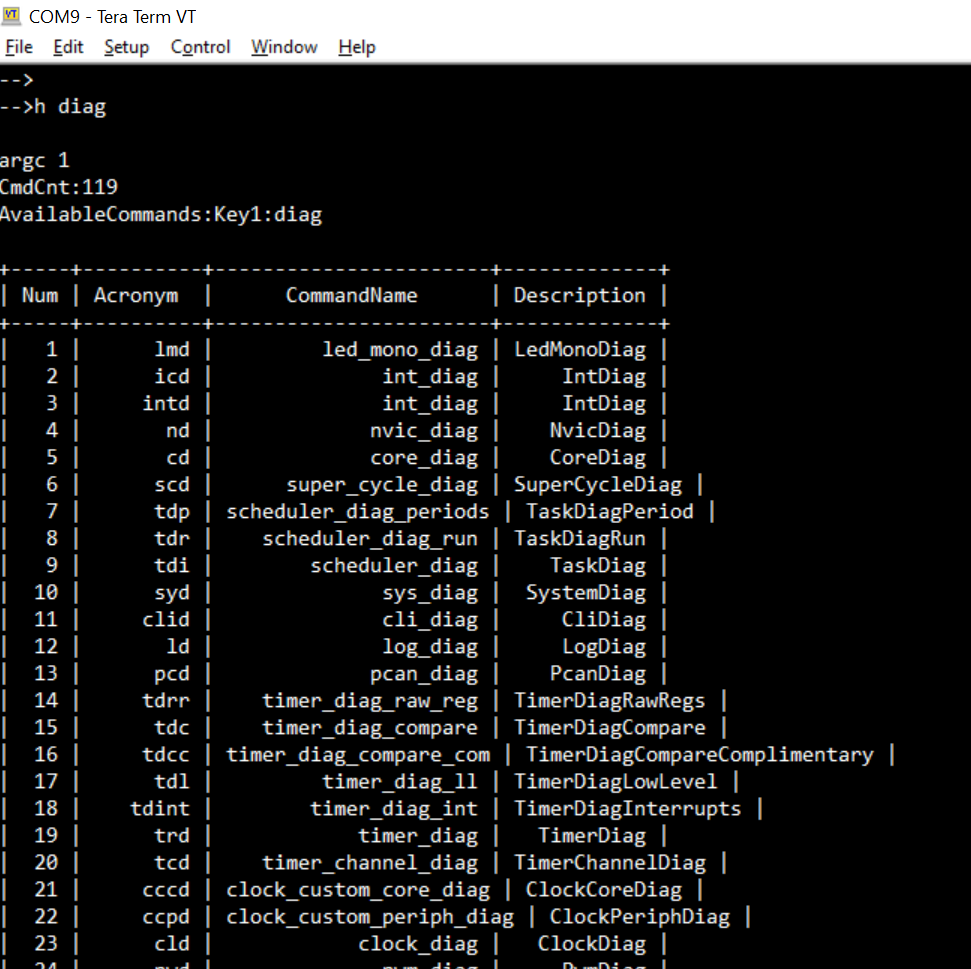

У команды h есть два ключа. Это нужно для отображения только тех команд, в имени которых есть указанная в аргументах подстрока. Так среди сотен и тысяч CLI команд консоли можно найти одну конкретную команду даже не зная её точного названия.

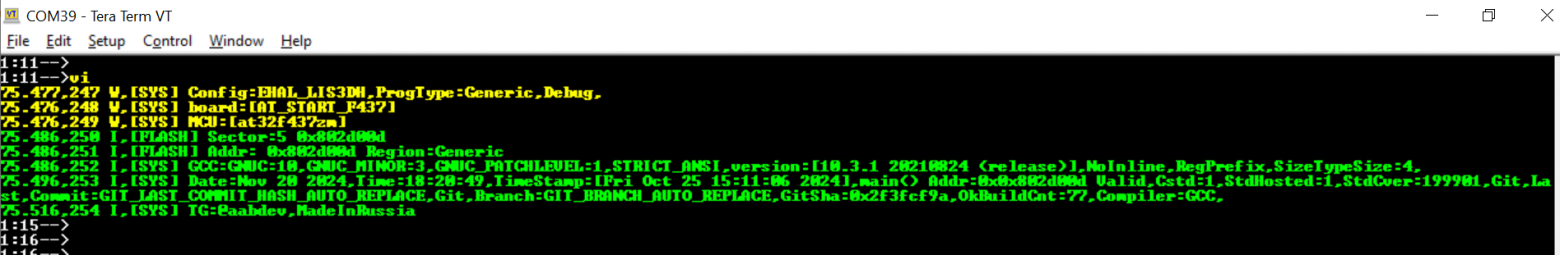

Через UART-CLI Вы всегда сможете узнать версию прошивки, версию компилятора и git sha256 коммита, из которого была собрана данная прошивка. Для этого есть команда vi (version information)

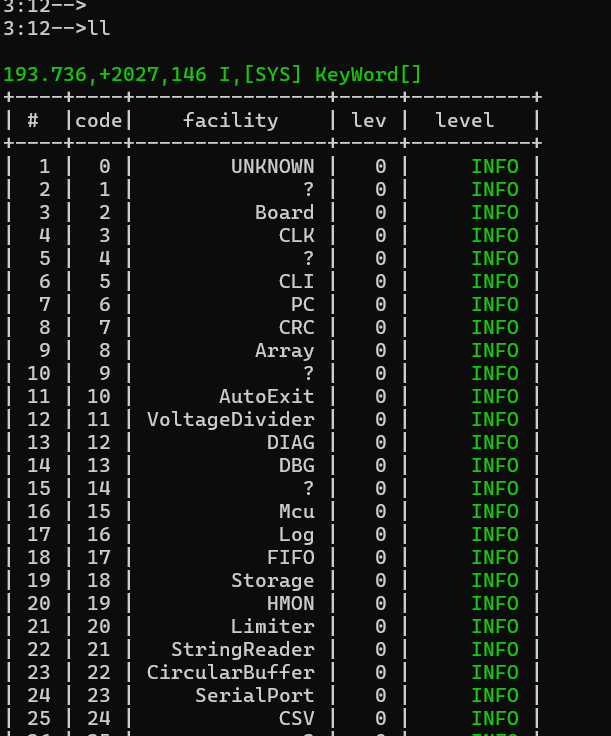

Порой отлаживать прошивку можно просто анализируя лог. Это printf-отладка. Чтобы выбирать лог для каждого программного компонента есть команда ll (log level). Можно просмотреть какой уровень логирования назначен каждому модулю.

Удобно, когда есть команда, показывающая частоту ядра процессора.

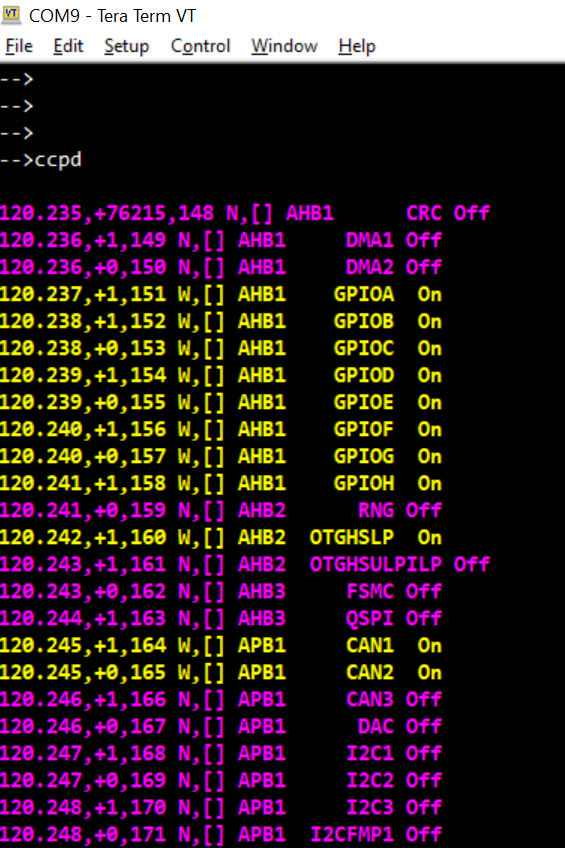

и команда показывающая включенные тактирования подсистем

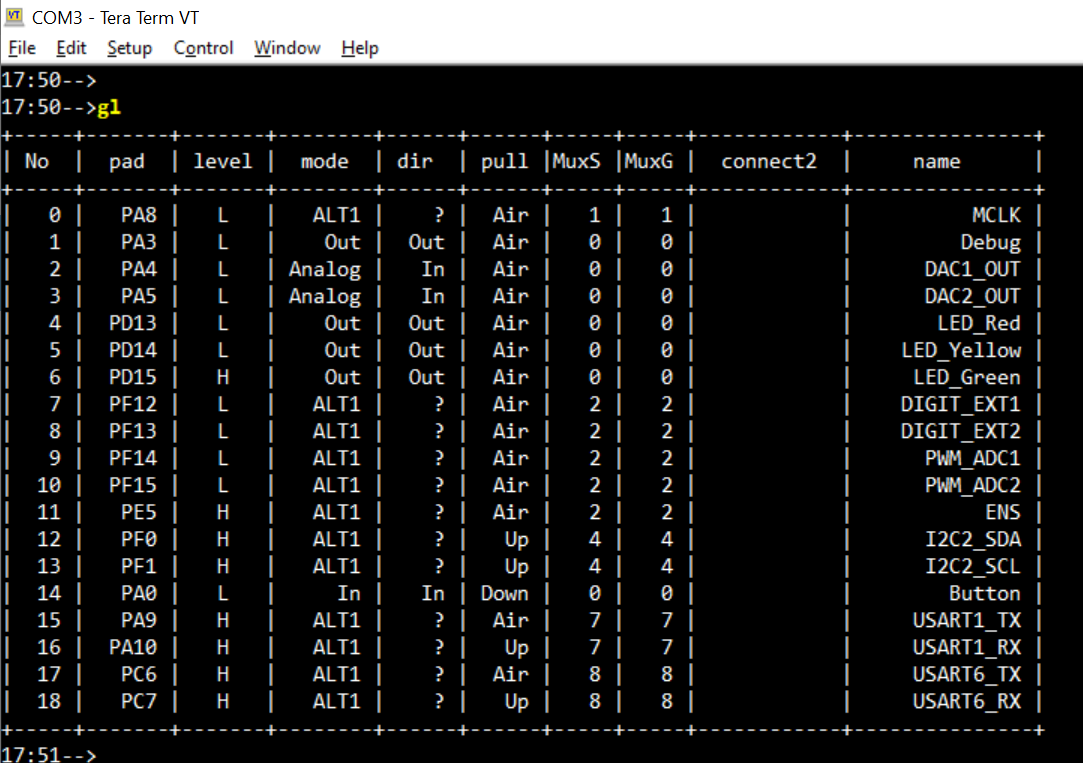

При bring-up платы очень полезно получить отчет о состоянии GPIO пинов. Это показывает команда gl (GPIO list)

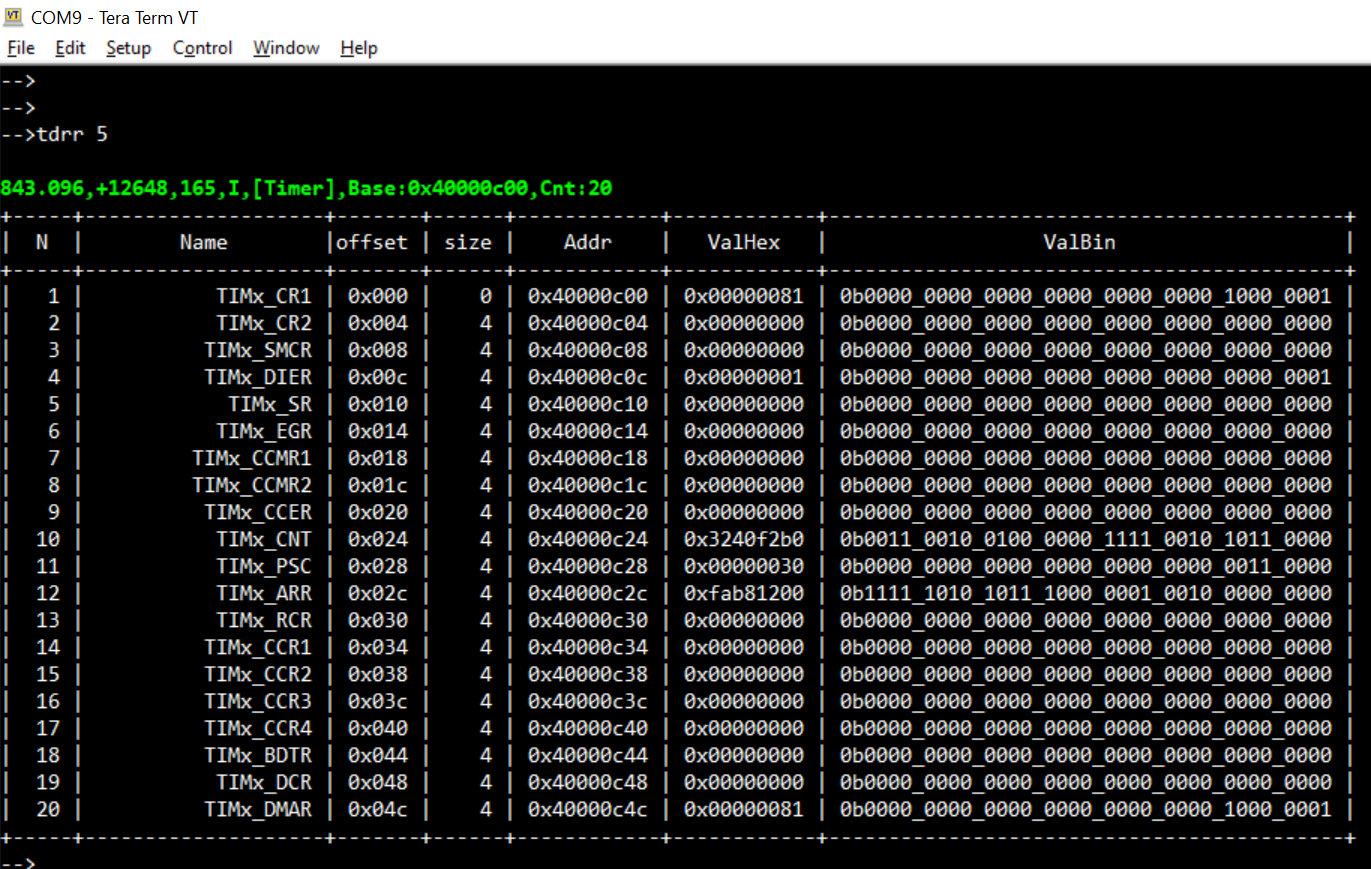

Можно вычитать сырые значение регистров таймера и сравнить биты с даташитом.

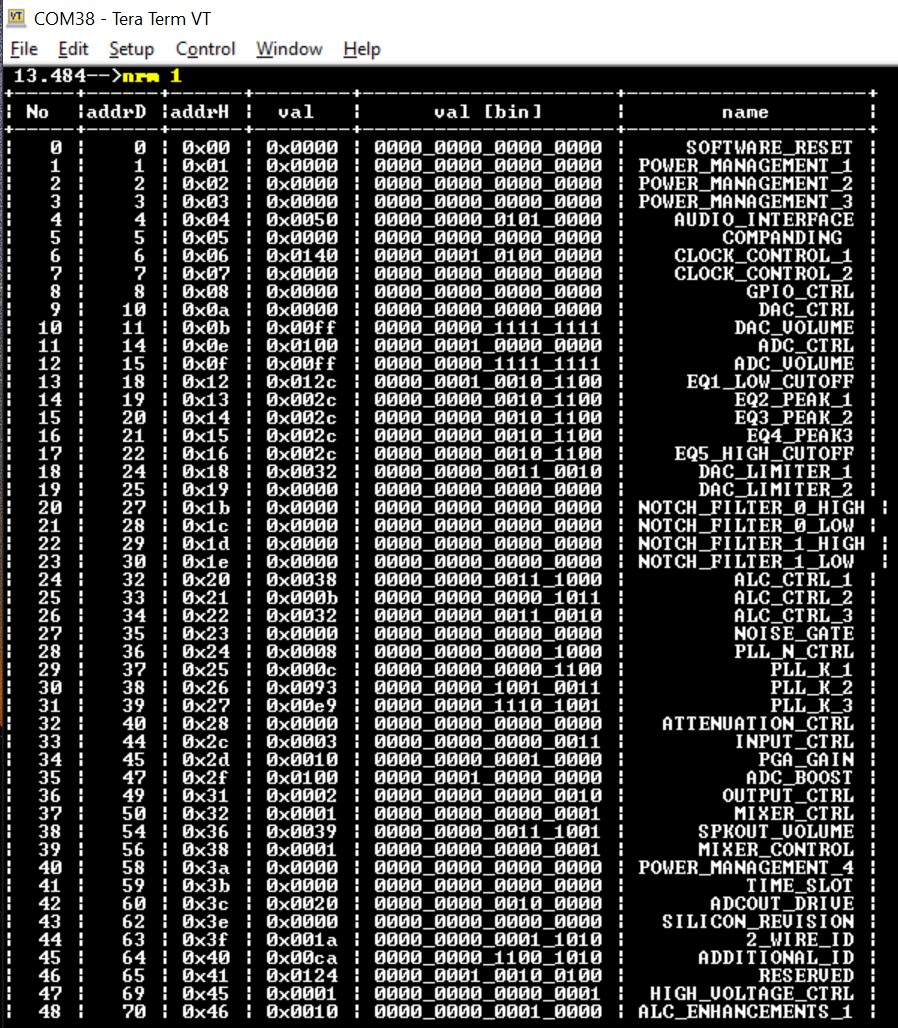

Благодаря UART-CLI можно читать не только внутренние регистры, но и внешние. Вот тут удалось вычитать по I2C значения внутренних 9-битных регистров ASIC аудиокодека NAU8814. Команда nrm (nau read reg map)

Если Ваша прошивка испускает PWM сигналы, то в CLI можно просмотреть настройки PWM сигналов командой pwd.

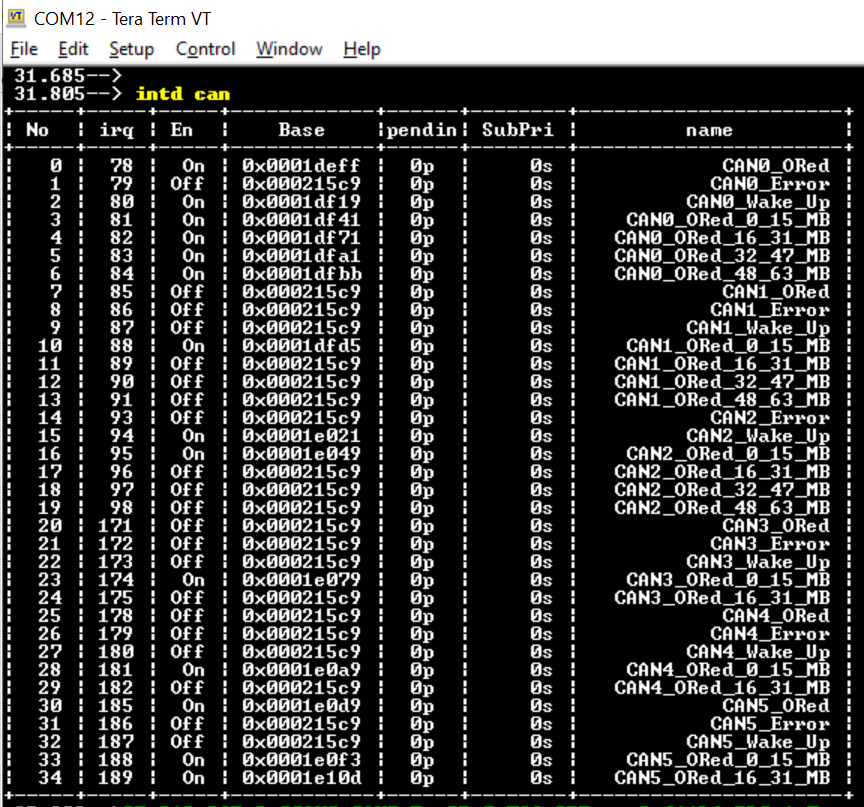

В микроконтроллерах очень много источников прерываний. Можно просмотреть настройки прерываний командой intd. Проверить включенные прерывания.

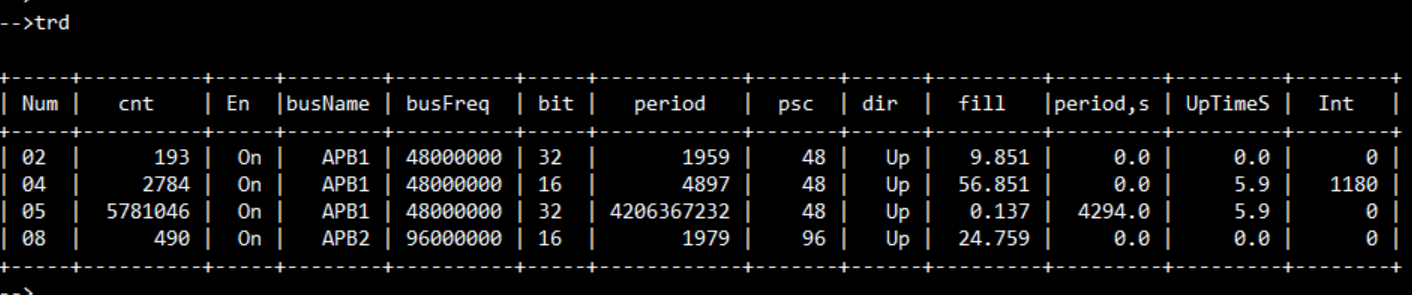

Состояние аппаратных таймеров можно посмотреть командой trd (timer_diag)

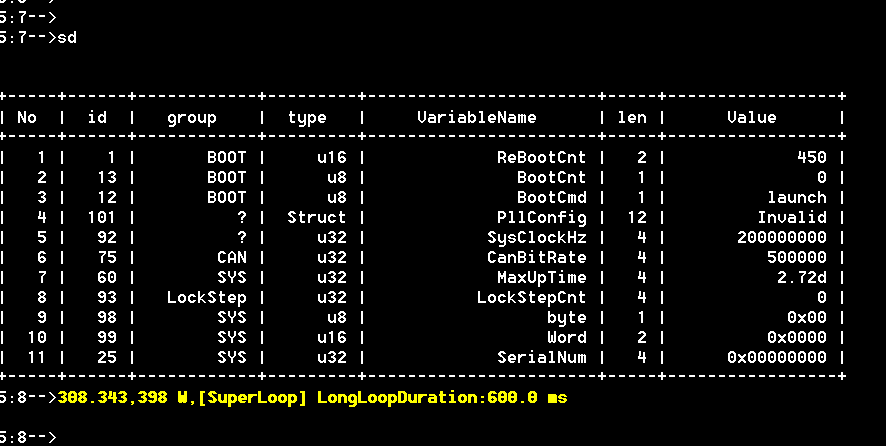

В CLI можно просматривать и задавать параметры NVRAM. Так Вы сможете пере конфигурировать прошивку без пере сборки всего проекта.

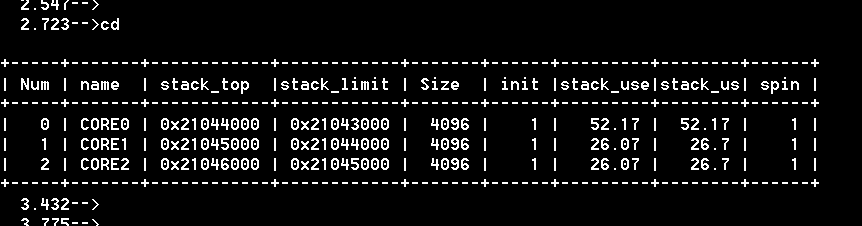

В CLI можно просмотреть процент заполнения стековой памяти по всем ядрам. Это команда cd (core_diag)

При работе с интерфейсом I2C CLI позволяет удобно просканировать всю шину. Вот так отображается карта I2C адресов, когда к шине подключен RTC DS3231 и еще какая-то eeprom. Это отработала команда i2cs (i2c scan )

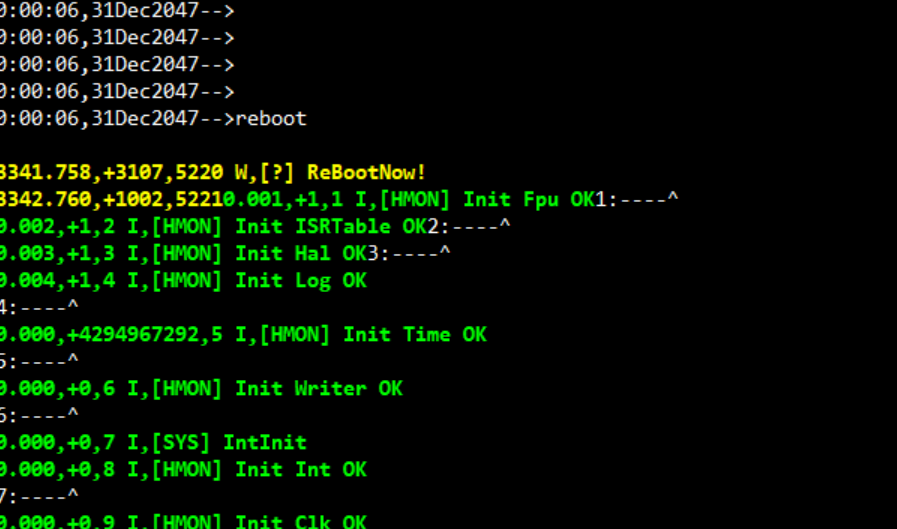

Из CLI можно даже инициировать перезагрузку ядра (команда reboot).

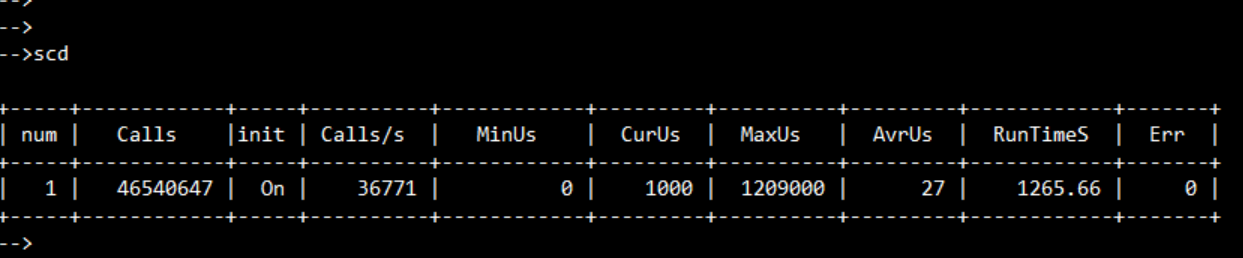

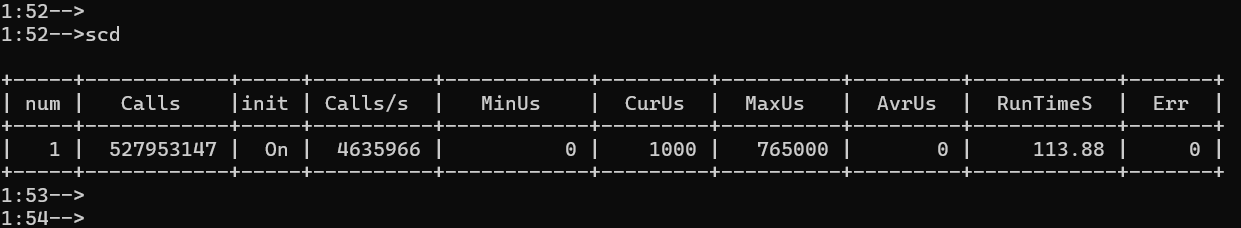

Диагностика супер цикла показывает сколько итераций в секунду делает цикл while(1) в main.
Можно прочитать среднюю продолжительность одной итерации и многое другое. Это делает команда scd (super_cycle_diag)

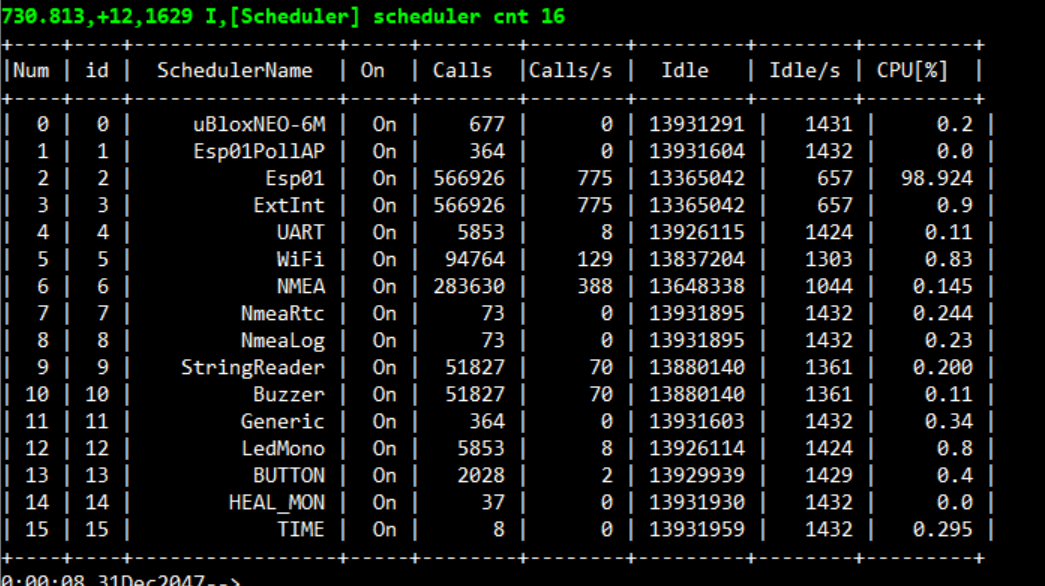

В CLI можно открыть диспетчер задач и отдельной командой отключить одну из задач по её id. Прямо на лету без пересборки прошивки.

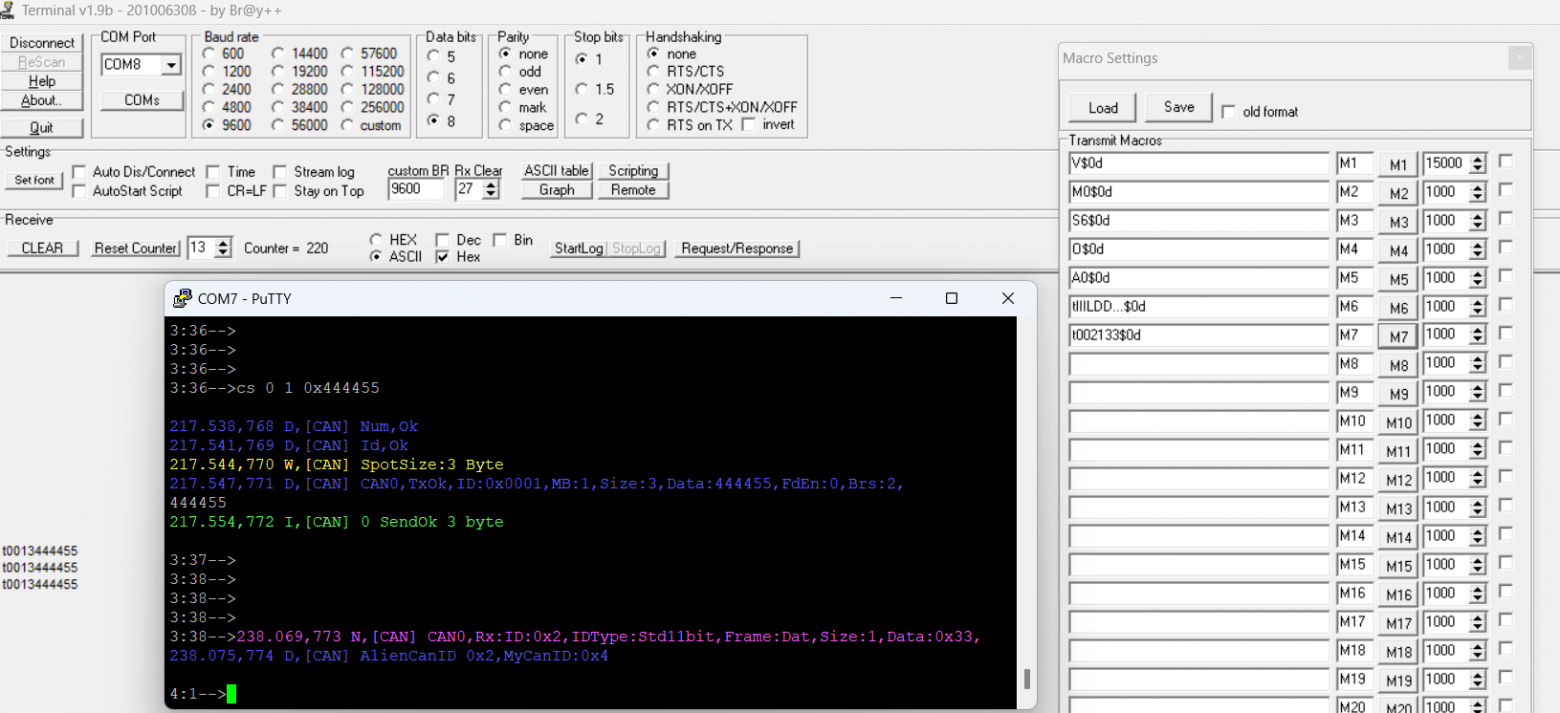

Из UART-CLI можно, например, пульнуть пакет в CAN. Это делается командой cs (can_send). В аргументах через пробел указываем номер CAN трансивера, ID пакета и данные в виде hex строки. Нажимаем Enter и пакет улетает в шину. Принятый же пакет отразится отдельной строчкой в UART логе (при включенном уровне логирования).

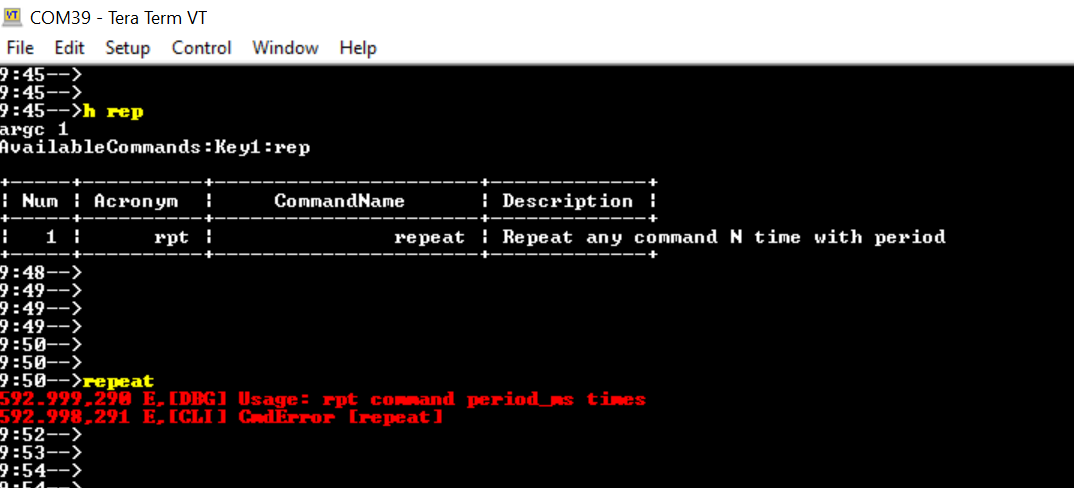

Можно отметить CLI команду repeat. Эта тестировочная команда повторяет конкретную команду, имя которой указано в аргументе N раз с периодом P миллисекунд. Команда repeat просто незаменима при отладке софта и железа. Её можно сравнить с 3ей рукой в нужный момент.

Через CLI можно инициировать пуск модульных тестов и увидеть отчет исполнения тестов. Можно запустить только те тесты, которые имеют в своем имени конкретную подстроку (например "i2c" или SPI ).

Калькуляторы

Когда у Вас в прошивке есть CLI, любое ваше устройство, помимо базового функционала, превращается в супер калькулятор покруче любого Cassio. Только вместо клавиатуры и дисплея торчит два провода UART. Можно прямо в консоли TeraTerm / PuTTY попросить микроконтроллер расшифровать кусок Base64, RLE, AES256, вычислить SHA256, посчитать CRC16, решить задачку на поиск пересечения временных интервалов, определить точное количество дней между 2мя датами, вычислить расстояние между двумя GNSS координатами на сфере, вычислить коэффициенты линейной функции (ax+b=y) по двум точкам,

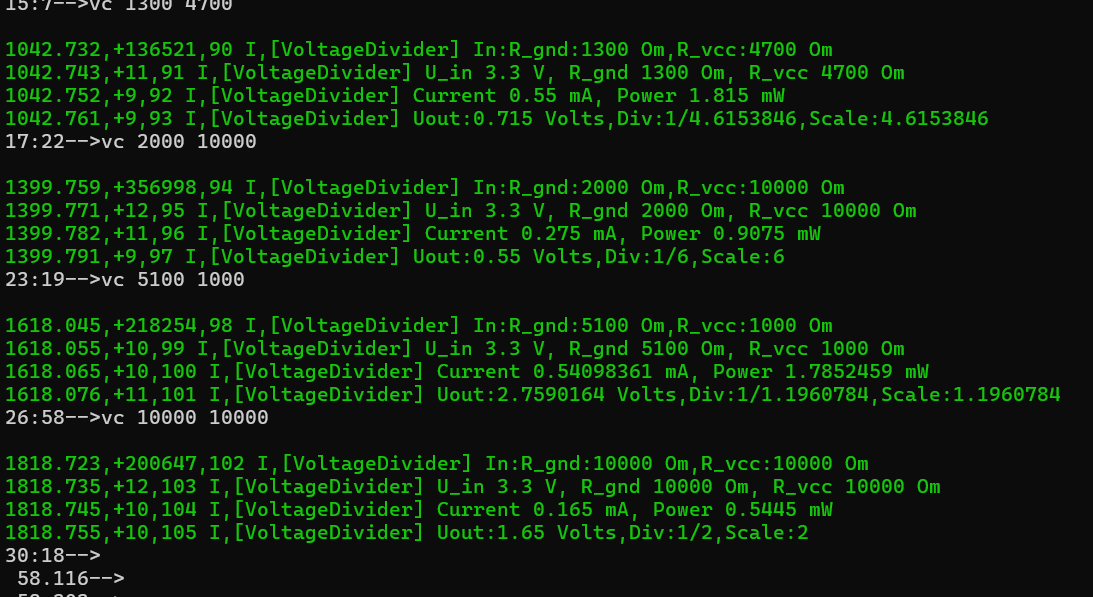

найти угол между векторами, решить линейное уравнение, вычислить формулу и прочее и прочее. По сути CLI это полноценный интерпретируемый язык программирования, который Вы создаете сами по мере надобности. Вот тут я в CLI обсчитываю делители напряжения.

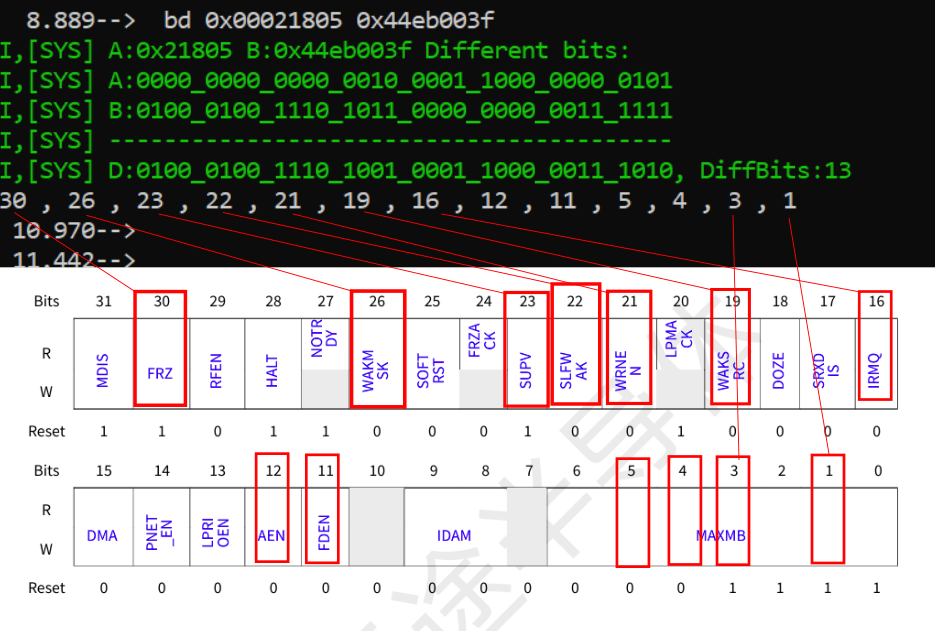

Или вот, типичная ситуация. Есть у Вас два набора регистров. На одном наборе устройство работает. На другом наборе регистров устройство не работает. Надо понять в чем, собственно, дело. Какие именно биты отличаются? Надо узнать, что именно влияет на работу и куда копать. И тут Вам снова поможет CLI-ха. У меня есть команда (bd), которая автоматически вычисляет отличающиеся биты в двух 32-битных числах.

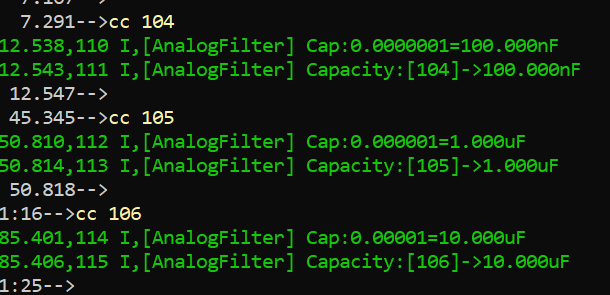

Или вот другой пример. Прошивка рассчитывает ёмкость керамического конденсатора по его трехбуквенной маркировке. Раньше это была головная боль, теперь - игра.

Буквально недавно опять выручила консоль. Вот я в консоли прошивки инициирую алгоритм вычисления коэффициентов PLL для желаемой частоты 220MHz. Это делает CLI команда clock_pll_calc 220000000. Можно менять частоту ядра налету.

Вам уже нравится UART-CLI? Можно и дальше перечислять другие полезные команды CLI. Я лишь показал основные команды.

Итог

Вы конечно можете реализовать CLI по-своему. Я лишь показал то, какая CLI сформировалась у меня. При формировании API для UART CLI я делал упор на лаконичность команд, переносимость и простоту. CLI не боится неверно введенных команд. В случае некорректных аргументов CLI сама пишет что не так. Чтобы научиться пользоваться CLI надо пробовать с ней работать.
