Наглядное пособие по устройству микросхемы

в 4:05, , рубрики: diy или сделай сам, μl914, кремний, кристалл, микросхема, наглядное пособие, реверс-инжиниринг, схемотехника

Наглядное пособие по устройству микросхемы - 1

Автора всегда восхищала работа микросхем. Как пластина, некоторые участки которой преднамеренно загрязнены, управляет электронами? И тут внезапно кто-то придумывает наглядное пособие, которое делает принцип действия микросхемы максимально понятным. Именно это произошло на ярмарке самодельщиков в области залива Сан-Франциско.

На стенде «Приоткрываем кремний» Windell Oskay, Lenore Edman, Eric Schlepfer, John McMaster и Ken Shirriff взяли 50-летнюю микросхему и вскрыли её корпус, чтобы любой проходящий мимо и заметивший необычный экспонат мог спросить, что это такое. Микросхема μL914 фирмы Fairchild содержит два элемента ИЛИ-НЕ, и она очень проста, а участки её структуры просто огромны. John McMaster давно занимается вскрытием микросхем и выкладывает результаты на свой сайт. В этот раз, помимо μL914, он вскрыл ещё и ATmega328, и на стенде микроконтроллер мигал светодиодами в таком виде. Посетители могли рассмотреть кристаллы обеих микросхем в микроскоп, но увидеть — это одно, а понять — другое. И вот что помогало им разобраться, на что же они смотрят:

Наглядное пособие по устройству микросхемы - 2

Наглядное пособие по устройству микросхемы - 3

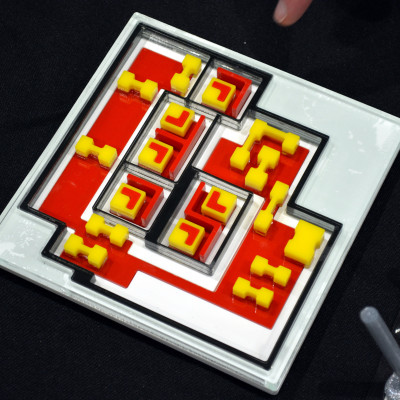

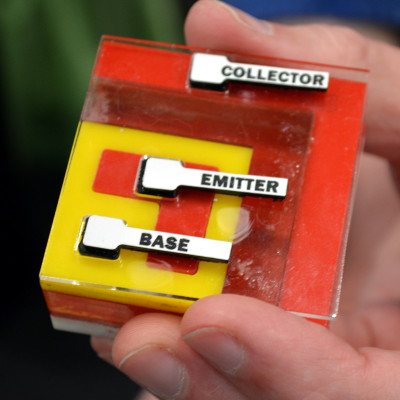

Многослойная структура из нарезанного лазером оргстекла изображает электроды единичного транзистора. По условным цветовым обозначениям и геометрическим формам легко найти шесть транзисторов в полной модели микросхемы μL914. Теперь по проводникам можно понять, что с чем соединено.

Наглядное пособие по устройству микросхемы - 4

Автору в устройстве этой микросхемы особенно понравились резисторы. Один из видов примесей превращает соответствующий участок кристалла в резистор, но что определяет его сопротивление? Оказывается, не концентрация примеси, а толщина и ширина. Поэтому резисторы в микросхеме отличаются друг от друга шириной, и снизу справа на модели показан очень широкий резистор. Наконец, ещё один экспонат на стенде представляет собой огромную действующую модель микросхемы на дискретных транзисторах, где все элементы расположены так же, как на оригинальной топологии. И всё работает, что доказывает правильность проведённого реверс-инжиниринга.

Разработчики наглядного пособия сняли о нём видео, которое не только интересно посмотреть. Оно вдохновляет на изготовление подобных пособий по устройству несложных микросхем.

От переводчика: некоторые аналоговые микросхемы, в первую очередь — УНЧ, до сих пор устроены несложно, фотографии их кристаллов в сети есть, а внутренние схемы известны по справочникам. Так что в первую очередь подобные наглядные пособия целесообразно изготавливать по ним.
