Использование графов для решения разреженных систем линейных уравнений

в 2:32, , рубрики: Алгоритмы, графы, математика, прямые решатели, разреженные матрицы, численные методы

Прелюдия

Численное решение линейных систем уравнений является незаменимым шагом во многих сферах прикладной математики, инженерии и IT-индустрии, будь то работа с графикой, расчёт аэродинамики какого-нибудь самолёта или оптимизация логистики. Модная нынче «машинка» без этого тоже не особо бы продвинулась. Причём решение линейных систем, как правило, сжирает наибольший процент из всех вычислительных затрат. Понятно, что эта критическая составляющая требует максимальной оптимизации по скорости.

Часто работают с т.н. разреженными матрицами — теми, у которых нулей на порядки больше остальных значений. Такое, например, неизбежно, если имеешь дело с уравнениями в частных производных или с какими-нибудь другими процессами, в которых возникающие элементы в определяющих линейных соотношениях связаны лишь с «соседями». Вот возможный пример разреженной матрицы для известного в классической физике одномерного уравнения Пуассона $-phi^{''}=f$ на равномерной сетке (да, пока в ней нулей не так много, но при измельчении сетки их будет будь здоров!):

$begin{pmatrix}2 & -1 & 0 & 0 & 0\ -1 & 2 & -1 & 0 & 0\ 0 & -1 & 2 & -1 & 0 \ 0 & 0 & -1 & 2 & -1 \ 0 & 0 & 0 & -1 & 2end{pmatrix}$

Противоположные им матрицы — те, в которых на количество нулей не обращают внимания и учитывают все компоненты без исключения, — называют плотными.

Разреженные матрицы часто, из разнообразных соображений, представляют в сжато-столбцовом формате — Compressed Sparse Column (CSC). При таком описании используются два целочисленных массива и один с плавающей точкой. Пусть у матрицы всего $nnz_A$ ненулей и $N$ столбцов. Элементы матрицы перечисляются по столбцам слева направо, без исключений. Первый массив $i_A$ длины $nnz$ содержит номера строк ненулевых компонент матрицы. Второй массив $j_A$ длины $N + 1$ содержит… нет, не номера столбцов, потому что тогда матрица была бы записана в координатном формате (coordinate), или троичном (triplet). А содержит второй массив порядковые номера тех компонент матрицы, с которых начинаются столбцы, включая дополнительный фиктивный столбец в конце. Наконец, третий массив $v_A$ длины $nnz_A$ уже содержит сами компоненты, в порядке, соответствующем первому массиву. Вот, например, в предположении, что нумерация строк и столбцов матриц начинается с нуля, для конкретной матрицы

$A=begin{pmatrix}0 & 1 & 0 & 4 & -1\ 7 & 0 & 2.1 & 0 & 3\ 0 & 0 & 0 & 10 & 0end{pmatrix}$

массивы будут $i_A={1, 0, 1, 0, 2, 0, 1}$, $j_A={0, 1, 2, 3, 5, 7}$, $v_A={7, 1, 2.1, 4, 10, -1, 3}$.

Методы решения линейных систем делятся на два больших класса — прямые и итерационные. Прямые основаны на возможности представить матрицу в виде произведения двух более простых матриц, чтобы затем расщепить решение на два простых этапа. Итерационные используют уникальные свойства линейных пространств и работают на древнем как мир способе последовательного приближения неизвестных к искомому решению, причём в самом процессе сходимости матрицы используются, как правило, только для умножения их на векторы. Итерационные методы гораздо дешевле прямых, но вяло работают на плохо обусловленных матрицах. Когда важна железобетонная надёжность — используют прямые. Вот их я тут и хочу немного затронуть.

Допустим, для квадратной матрицы $A$ нам доступно разложение вида $A=LU$, где $L$ и $U$ — соответственно нижнетреугольная и верхнетреугольная матрицы соотвественно. Первая означает, что выше диагонали у неё одни нули, вторая — что ниже диагонали. Как именно мы получили это разложение — нас сейчас не интересует. Вот простой пример разложения:

$begin{pmatrix}1 &-1 &-1 \ 2 &- 1 &-0.5 \ 4 &-2 &-1.5end{pmatrix}=begin{pmatrix}1 & 0 & 0 \ 2 & 1 & 0 \ 4 & 2 & 1end{pmatrix} begin{pmatrix}1 &-1 &-1 \ 0 & 1 & 1.5 \ 0 & 0 & -0.5end{pmatrix}$

Как в этом случае решать систему уравнений $Ax=f$, например, с правой частью $f=begin{pmatrix}4 \2 \3end{pmatrix}$? Первый этап — прямой ход (forward solve = forward substitution). Обозначаем $y :=Ux$ и работаем с системой $Ly=f$. Т.к. $L$ — нижнетреугольная, последовательно в цикле находим все компоненты $y$ сверху вниз:

$begin{pmatrix}1 & 0 & 0 \ 2 & 1 & 0 \ 4 & 2 & 1end{pmatrix} begin{pmatrix}y_1 \y_2 \ y_3end{pmatrix}=begin{pmatrix}4 \ 2 \ 3end{pmatrix}implies y=begin{pmatrix}4 \ -6 \ -1end{pmatrix}$

Центральная идея состоит в том, что, по нахождении $i$-ой компоненты вектора $y$, она умножается на столбец с тем же номер матрицы $L$, который затем вычитается из правой части. Сама матрица как будто схлопывается слева направо, уменьшаясь в размере по мере нахождения всё больше и больше компонент вектора $y$. Этот процесс называется «уничтожением столбцов» (column еlimination).

Второй этап — обратный ход (backward solve = backward substitution). Имея найденный вектор $y$, решаем $Ux=y$. Здесь мы уже идём по компонентам снизу вверх, но идея остаётся прежней: $i$-ый столбец умножается на только что найденную компоненту $x_i$ и переносится вправо, а матрица схлопывается справа налево. Весь процесс проиллюстрирован для упомянутой в примере матрицы на картинке ниже:

$smallbegin{pmatrix}1 & 0 & 0 \ 2 & 1 & 0 \ 4 & 2 & 1end{pmatrix} begin{pmatrix}y_1 \y_2 \ y_3end{pmatrix}=begin{pmatrix}4 \ 2 \ 3end{pmatrix}implies begin{pmatrix} 1 & 0 \ 2 & 1end{pmatrix} begin{pmatrix}y_2 \ y_3end{pmatrix}=begin{pmatrix} -6 \ -13end{pmatrix}impliesbegin{pmatrix}1end{pmatrix} begin{pmatrix} y_3end{pmatrix}=begin{pmatrix}-1end{pmatrix}$

$smallbegin{pmatrix}1 &-1 &-1 \ 0 & 1 & 1.5 \ 0 & 0 & -0.5end{pmatrix}begin{pmatrix}x_1 \ x_2 \ x_3end{pmatrix}=begin{pmatrix}4 \ -6 \ -1end{pmatrix}Rightarrowbegin{pmatrix}1 &-1 \ 0 & 1 end{pmatrix}begin{pmatrix}x_1 \ x_2 end{pmatrix}=begin{pmatrix}6 \ -9end{pmatrix}impliesbegin{pmatrix}1 end{pmatrix}begin{pmatrix}x_1end{pmatrix}=begin{pmatrix}-3end{pmatrix}$

и наше решение будет $x=begin{pmatrix}-3\-9\2end{pmatrix}$.

Если матрица плотная, то есть полностью представлена в виде какого-то массива, одномерного или двумерного, и доступ к конкретному элементу в ней совершается за время $O(1)$, то подобная процедура решения при уже имеющемся разложении не представляет сложности и кодится легко, поэтому даже не будем тратить на неё время. Что делать, если матрица разреженная? Тут в принципе тоже не сложно. Вот код на С++ для прямого хода, в котором решение $x$ записывается за место правой части, без проверок корректности вводимых данных (массивы CSC соответствуют нижнетреугольной матрице):

Алгоритм 1:

void forward_solve (const std::vector<size_t>& iA, const std::vector<size_t>& jA, const std::vector<double>& vA, std::vector<double>& x)
{
    size_t j, p, n = x.size();
    for (j = 0; j < n; j++) // цикл по столбцам
    {
        x[j] /= vA[jA[j]];
        for (p = jA[j]+1; p < jA[j+1]; p++)
            x[iA[p]] -= vA[p] * x[j] ;
    }
}

Всё дальнейшее обсуждение будет касаться только прямого хода для решения нижнетреугольной системы $Lx=f$.

Завязка

А что если правая часть, т.е. вектор справа от знака равенства $Lx=f$, сам имеет большое количество нулей? Тогда имеет смысл пропустить вычисления, связанные с нулевыми позициями. Изменения в коде в этом случае минимальны:

Алгоритм 2:

void fake_sparse_forward_solve (const std::vector<size_t>& iA, const std::vector<size_t>& jA, const std::vector<double>& vA, std::vector<double>& x)
{
    size_t j, p, n = x.size();
    for (j = 0; j < n; j++) // цикл по столбцам
    {
        if(x[j])
        {
            x[j] /= vA[jA [j]];
            for (p = jA[j]+1; p < jA[j+1]; p++)
                x[iA[p]] -= vA[p] * x[j];
        }
    }
}

Единственное, что мы добавили — это оператор if, целью которого является сокращение количества арифметических действий до их фактического числа. Если, например, вся правая часть состоит из нулей, то и считать ничего не надо: решение и будет правой частью.

Всё выглядит здорово и конечно же будет работать, но тут, после долгой прелюдии, наконец-то видна проблема — асимптотически низкая производительность данного решателя в случае больших систем. А всё из-за самого факта наличия цикла for. В чём же проблема? Даже если условие внутри if оказывается истинным крайне редко, от самого цикла никуда не деться, и это порождает сложность алгоритма $O(N)$, где $N$ — размер матрицы. Как бы циклы ни оптимизировались современными компиляторами, эта сложность даст о себе знать при больших $N$. Особенно обидно, когда весь вектор $f$ сплошь состоит из нулей, ведь, как мы говорили, и делать-то в этом случае тогда ничего не надо! Ни одной арифметической операции! Какие к чёрту $O(N)$ действий?

Ну хорошо, допустим. Даже если так, почему нельзя просто стерпеть прогон for в холостую, ведь реальных вычислений с вещественными числами, т.е. тех, что попадают под if, всё равно будет мало? А дело в том, что данная процедура прямого хода с разреженной правой частью сама часто используется во внешних циклах и лежит в основе разложения Холецкого $A=LL^T$ и левостороннего (left-looking) LU-разложения. Да-да, одних из тех разложений, без умения делать которые все эти прямые и обратные ходы в решении линейных систем теряют всякий практический смысл.

Теорема. Если матрица симметричная положительно-определённая (SPD), то её можно представить в виде $A=LL^T$ единственным образом, где $L$ — нижнетреугольная матрица с положительными элементами на диагонали.

Для сильно разреженных SPD матриц используют верхнестороннее (up-looking) разложение Холецкого. Схематически представляя разложение в матрично-блочном виде

$begin{pmatrix} mathbf{L}_{11} & mathbf{0} \ mathbf{l}_{12}^T & l_{22} end{pmatrix}begin{pmatrix} mathbf{L}_{11}^T & mathbf{l}_{12} \ mathbf{0} & l_{22} end{pmatrix}=begin{pmatrix}mathbf{A}_{11} & mathbf{a}_{12} \ mathbf{a}_{12}^T & a_{22}end{pmatrix},$

весь процесс факторизации можно логически разбить всего на три шага.

Алгоритм 3:

  1. верхний метод разложения Холецкого меньшей размерности $mathbf{L}_{11}mathbf{L}_{11}^T=mathbf{A}_{11}$ (рекурсия!)
  2. нижнетреугольная система с разреженной правой частью $mathbf{L}_{11}mathbf{l}_{12}=mathbf{a}_{12}$ (вот оно!)
  3. вычисление $l_{22}=sqrt{a_{22} - mathbf{l}_{12}^Tmathbf{l}_{12}}$ (тривиальная операция)

На практике это реализуется так, что в одном большом цикле совершаются шаги 3 и 2, причём именно в этом порядке. Таким образом, осуществляется прогон матрицы по диагонали сверху вниз, увеличивающий матрицу $L$ cтрока за строкой на каждой итерации цикла.

Если в подобном аглоритме сложность прямого хода в шаге 2 будет $O(N)$, где $N$ — размер нижнетреугольной матрицы $mathbf{L}_{11}$ на произвольной итерации большого цикла, то cложность всего разложения будет как минимум $O(N^2)$! Этого бы ох как не хотелось!

State of the art

Многие алгоритмы так или иначе основаны на мимикрировании человеческих действий при решении проблем. Если дать человеку нижнетреугольную линейную систему с правой частью, в которой только 1-2 ненуля, то он сначала, конечно, пробежит вектор правой части глазами сверху вниз ( тот проклятый цикл сложности $O(N)$! ), чтобы найти эти ненули. Потом он будет использовать только их, не тратя время на нулевые компоненты, ведь на решение последние не повлияют: делить нули на диагональные компоненты матрицы нет смысла, равно как и переносить домноженный на ноль столбец вправо. Это и есть показанный выше алгоритм 2. Чудес не бывает. Но что если человеку сразу дать номера ненулевых компонент из каких-то других источников? Например, если правая часть — это столбец какой-то другой матрицы, как это обстоит дело с разложением Холецкого, то там у нас есть мгновенный доступ к его ненулевым компонентам, если их запрашивать последовательно:


// если столбец с индексом j, то пробегаем только ненулевые элементы:
for (size_t p = jA[j]; p < jA[j+1]; p++)
// получаем ненулевой элемент vA[p] матрицы на пересечении строки iA[p] и столбца j

Сложность такого доступа — $O(nnz_j)$, где $nnz_j$ — количество ненулевых компонент в столбце j. Благодарим бога за формат CSC! Как видим, он не только для экономии памяти используется.

В таком случае, мы можем уловить самую суть происходящего при решении методом прямого хода $Lx=f$ для разреженных матрицы $L$ и правой части $f$. Задерживаем дыхание: мы берём ненулевую компоненту $f_i$ в правой части, находим соответствующюю ей переменную $x_i$ делением на $L_{ii}$, а потом, домножив на эту найденную переменную весь i-ый столбец, вводим дополнительные ненули в правой части вычитанием этого столбца из правой части! Данный процесс отлично описывается на языке… графов. Причём ориентированных и нецикличных.

Определим для нижнетреугольной матрицы, у которой отсутствуют нули на диагонали, граф связности. Будем считать, что нумерация строк и столбцов начинается с нуля.
Определение. Графом связности для нижнетреугольной матрицы $L$ размера $N$, у которой отсутствуют нули на диагонали, назовём совокупность множества узлов $V={0, ..., N-1}$ и ориентированных рёбер $E={(j, i) | L_{ij} ne 0}$.

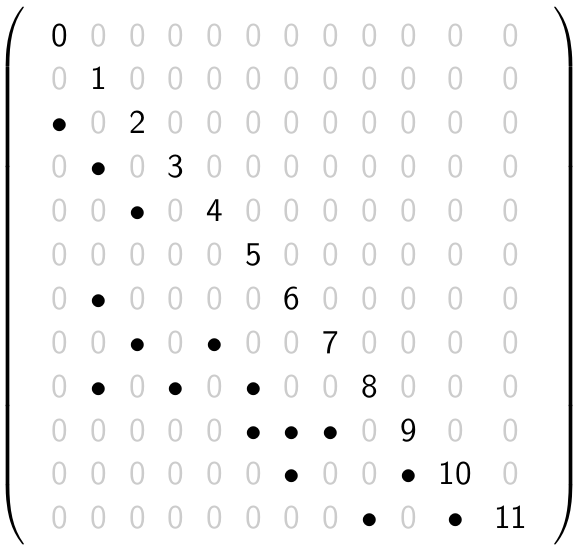

Вот, например, как выглядит граф связности для нижнетреугольной матрицы

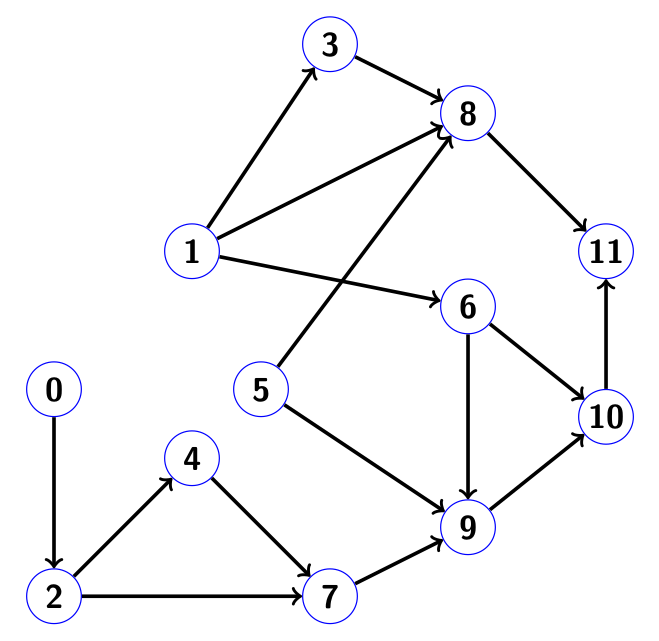

Использование графов для решения разреженных систем линейных уравнений - 72

в которой цифры просто соответствуют порядковому номеру диагонального элемента, а точки обозначают ненулевые компоненты ниже диагонали:

Использование графов для решения разреженных систем линейных уравнений - 73

Определение. Достижимостью ориентированного графа $G$ на множестве индексов $W subset V$ назовём такое множество индексов $R_G(W) subset V$, что в любой индекс $zin R_G(W)$ можно попасть проходом по графу с некоторого индекса $w(z) in W$.

Пример: для графа с картинки $R_G({ 0, 4})={0, 4, 5, 6}$. Понятно, что всегда выполняется $W subset R_G(W)$.

Если представить каждый узел графа как номер столбца породившей его матрицы, то соседние узлы, в которые направлены его рёбра, соответствуют номерам строк ненулевых компонент в этом столбце.

Пусть $nnz(x)={j | x_j ne 0}$ обозначает множество индексов, соответствующих ненулевым позициям в векторе x.

Теорема Гильберта (нет, не того, чьим именем названы пространства) Множество $nnz(x)$, где x есть вектор решения разреженной нижнетреугольной системы $Lx=f$ с разреженной правой частью $f$, совпадает с $R_G(nnz(f))$.

Добавочка от себя: в теореме мы не учитываем маловероятную возможноть того, что ненулевые числа в правой части, при уничтожении стобцов, могут сократиться в ноль, например, 3 — 3 = 0. Этот эффект называется numerical cancellation. Учитывать такие спонтанно возникающие нули бессмысленная трата времени, и они воспринимаются как и все остальные числа в ненулевых позициях.

Эффективный метод проведения прямого хода с заданной разреженной правой частью, в предположении, что мы имеем прямой доступ к ненулевым её компонентам по индексам, заключается в следующем.

  1. Пробегаем граф методом "поиск в глубину" (depth first search), последовательно стартуя от индекса $iin nnz(f)$ каждой ненулевой компоненты правой части. Запись найденных узлов в массив $R_G(nnz(f))$ при этом совершаем в том порядке, в котором мы возвращаемся по графу назад! По аналогии с армией захватичков: оккупируем страну без жестокости, но когда нас стали гнать обратно, мы, разозлённые, уничтожаем всё на своём пути.
    Стоит отметить, что абсолютно не обязательно, чтобы список индексов $nnz(f)$ был отсортирован по возврастанию при подаче его на вход алгоритму «поиск в глубину». Стартовать можно в любом порядке на множестве $nnz(f)$. Различный порядок следования принадлежащих множеству $nnz(f)$ индексов не влияет на итоговое решение, как мы увидим на примере.

    Этот шаг не требует вообще никаких знаний о вещественночисленном массиве $v_A$! Добро пожаловать в мир символьного анализа при работе с прямыми разреженными решателями!

  2. Переходим уже к самому решению, имея в собственном распоряжении массив $R_G(nnz(f))$ с предыдущего шага. Столбцы уничтожаем в порядке, обратном порядку записи этого массива. Вуаля!

Пример

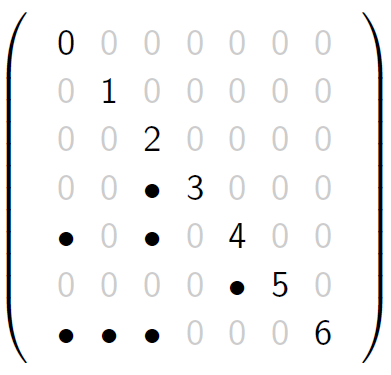

Рассмотрим пример, на котором оба шага детально продемонстрированы. Пусть у нас есть матрица размера 12 x 12 следующего вида:

Использование графов для решения разреженных систем линейных уравнений - 93

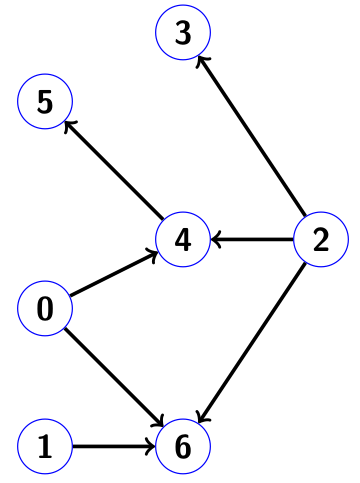

Соответствующий ей граф связности имеет вид:

Использование графов для решения разреженных систем линейных уравнений - 94

Пусть в правой части ненули находятся только на позициях 3 и 5, то есть $nnz(f)={3, 5}$. Пробежим граф, стартуя с этих индексов в написанном порядке. Тогда метод «поиск в глубину» будет выглядеть следующим образом. Сначала мы посетим индексы в порядке $3to 8to 11$, не забывая помечать индексы как посещённые. На рисунке ниже они закрашены синим:

Использование графов для решения разреженных систем линейных уравнений - 97

При возвращении назад, заносим индексы в наш массив индексов ненулевых компонент решения $nnz(x) :={color{blue}{11}, color{blue}8, color{blue}3}$. Далее пробуем пробежать $5to8to...$, но натыкаемся на уже помеченный узел 8, поэтому этот маршрут не трогаем и переходим к ветви $5to9to...$. Итогом этого пробега будет $5to9to10$. Узел 11 посетить не можем, так как он уже меченный. Итак, возвращаемся назад и дополняем массив $nnz(x)$ новым уловом, отмеченным зелёным цветом: $nnz(x) :={color{blue}{11}, color{blue}8, color{blue}3, color{green}{10}, color{green}9, color{green}5}$. А вот рисунок:

Использование графов для решения разреженных систем линейных уравнений - 104

Мутно-зелёные узлы 8 и 11 — те, которые мы хотели посетить во время второго пробега, но не смогли, т.к. уже посетили во время первого.

Таким образом, массив $nnz(x)=R_G(nnz(f))$ сформирован. Переходим ко второму шагу. А шаг простой: пробегаем массив $nnz(x)$ в обратном порядке (справа налево), находя соответствующие компоненты вектора решения $x$ делением на диагональные компоненты матрицы $L$ и перенося столбцы вправо. Остальные компоненты $x$ как были нулями, так ими и остались. Cхематически это изображено ниже, где нижняя стрелка указывает на порядок уничтожения столбцов:

Использование графов для решения разреженных систем линейных уравнений - 110

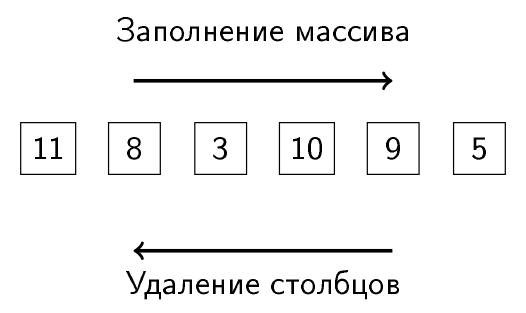

Обратим внимание: в таком порядке уничтожения столбцов номер 3 встретится позже номеров 5, 9 и 10! Столбцы уничтожаются не в отсортированном по возрастанию порядке, что было бы ошибкой для плотных, т.е. неразреженных матриц. Но для разреженных матриц подобное в порядке вещей. Как видно из ненулевой структуры матрицы в данном примере, использование столбцов 5, 9 и 10 до столбца 3 не исказит в ответе компоненты $x_5$, $x_9$, $x_{10}$ нисколько, у них c $x_3$ просто «нет пересечений». Наш метод это учёл! Аналогично использование столбца 8 после столбца 9 не испортит компоненту $x_9$. Прекрасный алгоритм, не правда ли?

Если же мы будем делать обход графа сначала с индекса 5, а потом с индекса 3, то наш массив получится $nnz(x) :={color{blue}{11}, color{blue}8, color{blue}{10}, color{blue}{9}, color{blue}5, color{green}3}$. Уничтожение столбцов в порядке, обратном этому массиву, даст абсолютно такое же решение как и в первом случае!

Сложность всех наших операций масштабируется по количеству фактических арифметических операций и количеству ненулевых компонент в правой части, но никак не по размеру матрицы! Мы добились своего.

Критика

ОДНАКО! Критически настроенный читатель заметит, что само предположение в начале, будто у нас есть «прямой доступ к ненулевым компонентам правой части по индексам», уже означает, что когда-то ранее мы пробежали правую часть сверху вниз, чтобы найти эти самые индексы и организовать их в массиве $nnz(f)$, то есть уже затратили $O(N)$ действий! Более того, сам пробег графа требует, чтобы мы предварительно выделили память максимально возможной длины (куда-то же нужно записывать найденные поиском в глубину индексы!), чтобы не мучиться с дальнейшей переаллокацией по мере увеличения массива $nnz(x)$, а это тоже требует $O(N)$ операций! Зачем тогда, мол, весь сыр-бор?

А ведь действительно, для разового решения разреженной нижнетреугольной системы с разреженной же правой частью, изначально заданной в виде плотного вектора, нет смысла тратить время разработчика на все упомянутые выше алгоритмы. Они могут оказаться даже медленнее метода в лоб, представленного алгоритмом 2 выше. Но, как уже было сказано ранее, этот аппарат незаменим при факторизациях Холецкого, поэтому помидорами в меня кидаться не стоит. Действительно, перед запуском алгоритма 3, вся необходимая память максимальной длины выделяется сразу и требует $O(N)$ времени. В дальнейшем цикле по столбцам $A$ все данные лишь перезаписываются в массиве фиксированной длины $N$, причём только в тех позициях, в которых эта перезаписть актуальна, благодаря прямому доступу к ненулевым элементам. И именно за счёт этого и возникает эффективность!

Реализация на C++

Сам граф как структуру данных в коде строить не обязательно. Достаточно его использовать неявно при работе с матрицей напрямую. Вся требуемая связность будет учитываться алгоритмом. Поиск в глубину конечно же удобно реализовать с помощью банальной рекурсии. Вот, например, как выглядит рекурсивный поиск в глубину на базе одного стартового индекса:

/*
j - стартовый индекс
iA, jA - целочисленные массивы нижнетреугольной матрицы, представленной в формате CSC
top - значение текущей глубины массива nnz(x); в самом начале передаём 0
result - массив длины N, на выходе содержит nnz(x) с индекса 0 до top-1 включительно
marked - массив меток длины N; на вход подаём заполненным нулями
*/
void DepthFirstSearch(size_t j, const std::vector<size_t>& iA, const std::vector<size_t>& jA, size_t& top, std::vector<size_t>& result, std::vector<int>& marked)
{
    size_t p;
    marked[j] = 1; // помечаем узел j как посещённый
    for (p = jA[j]; p < jA[j+1]; p++) // для каждого ненулевого элемента в столбце j
    {
        if (!marked[iA[p]]) // если iA[p] не помечен
        {
            DepthFirstSearch(iA[p], iA, jA, top, result, marked); // Поиск в глубину на индексе iA[p]
        }
    }
    result[top++] = j; // записываем j в массив nnz(x)
}

Если в самом первом вызове DepthFirstSearch передать переменную top равную нулю, то после завершения всей рекурсивной процедуры переменная top будет равняться количеству найденных индексов в массиве result. Домашнее задание: напишите ещё одну функцию, которая принимает массив индексов ненулевых компонент в правой части и последовательно передаёт их функции DepthFirstSearch. Без этого алогоритм не полный. Обратите внимание: массив вещественных чисел $vA$ мы вообще не передаём в функцию, т.к. он не нужен в процессе символьного анализа.

Несмотря на простоту, дефект реализации очевиден: для больших систем переполнение стека не за горами. Ну тогда есть вариант, основанный на цикле вместо рекурсии. Он посложнее для понимания, но уже годен на все случаи жизни:

/*
j - стартовый индекс
N - размер матрицы
iA, jA - целочисленные массивы нижнетреугольной матрицы, представленной в формате CSC
top - значение текущей глубины массива nnz(x)
result - массив длины N, на выходе содержит часть nnz(x) с индексов top до ret-1 включительно, где ret - возвращаемое значение функции
marked - массив меток длины N
work_stack - вспомогательный рабочий массив длины N
*/
size_t DepthFirstSearch(size_t j, size_t N, const std::vector<size_t>& iA, const std::vector<size_t>& jA, size_t top, std::vector<size_t>& result, std::vector<int>& marked, std::vector<size_t>& work_stack)
{
    size_t p, head = N - 1;
    int done;
    result[N - 1] = j; // инициализируем рекурсионный стек
    while (head < N)
    {
        j = result[head]; // получаем j с верхушки рекурсионного стека
        if (!marked[j])
        {
            marked[j] = 1; // помечаем узел j как посещённый
            work_stack[head] = jA[j];
        }
        done = 1; // покончили с узлом j в случае отсутствия непосещённых соседей
        for (p = work_stack[head] + 1; p < jA[j+1]; p++) // исследуем всех соседей j
        {
            // работаем с cоседом с номером iA[p]
            if (marked[iA[p]]) continue; // узел iA[p] посетили раньше, поэтому пропускаем
            work_stack[head] = p; // ставим на паузу поиск по узлу j
            result[--head] = iA[p]; // запускаем поиск в глубину на узле iA[p]
            done = 0; // с узлом j ещё не покончили
            break;
        }
        if (done) // поиск в глубину на узле j закончен
        {
            head++; // удаляем j из рекурсионного стека
            result[top++] = j; // помещаем j в выходной массив
        }
    }
    return (top);
}

А вот так уже выглядит сам генератор ненулевой структуры вектора решения $nnz(x)$:

/*
iA, jA - целочисленные массивы матрицы, представленной в формате CSC
iF - массив индексов ненулевых компонент вектора правой части f
nnzf - количество ненулей в правой части f
result - массив длины N, на выходе содержит nnz(x) с индексов 0 до ret-1 включительно, где ret - возвращаемое значение функции
marked - массив меток длины N, передаём заполненным нулями
work_stack - вспомогательный рабочий массив длины N
*/
size_t NnzX(const std::vector<size_t>& iA, const std::vector<size_t>& jA, const std::vector<size_t>& iF,  size_t nnzf, std::vector<size_t>& result, std::vector<int>& marked, std::vector<size_t>& work_stack)
{
    size_t p, N, top;
    N = jA.size() - 1;
    top = 0;
    for (p = 0; p < nnzf; p++)
        if (!marked[iF[p]]) // начинаем поиск в глубину на непомеченном узле
            top = DepthFirstSearch(iF[p], N, iA, jA, vA, top, result, marked, work_stack);
    for (p = 0; p < top; p++)
        marked[result[p]] = 0; // очищаем метки
    return (top);
}

Наконец, объединяя всё во едино, пишем сам нижнетреугольный решатель для случая разреженной правой части:

/*
iA, jA, vA - массивы матрицы, представленной в формате CSC
iF - массив индексов ненулевых компонент вектора правой части f
nnzf - количество ненулей в правой части f
vF - массив ненулевых компонент вектора правой части f
result - массив длины N, на выходе содержит nnz(x) с индексов 0 до ret-1 включительно, где ret - возвращаемое значение функции
marked - массив меток длины N, передаём заполненным нулями
work_stack - вспомогательный рабочий массив длины N
x - вектор решения длины N, которое получим на выходе; на входе заполнен нулями
*/
size_t lower_triangular_solve (const std::vector<size_t>& iA, const std::vector<size_t>& jA, const std::vector<double>& vA, const std::vector<size_t>& iF,  size_t nnzf, const std::vector<double>& vF, std::vector<size_t>& result, std::vector<int>& marked, std::vector<size_t>& work_stack, std::vector<double>& x)
{
    size_t top, p, j;
    ptrdiff_t px;
    top = NnzX(iA, jA, iF, nnzf, result, marked, work_stack);
    for (p = 0; p < nnzf; p++) x[iF[p]] = vF[p]; // заполняем плотный вектор
    for (px = top; px > -1; px--) // прогон в обратном порядке
    {
        j = result[px]; // x(j) будет ненулём
        x [j] /= vA[jA[j]]; // мгновенное нахождение x(j)
        for (p = jA[j]+1; p < jA[j+1]; p++)
        {
            x[iA[p]] -= vA[p]*x[j]; // уничтожение j-ого столбца
        }
    }
    return (top) ;
}

Видим, что цикл наш пробегает только по индексам массива $nnz(x)$, а не по всему набору $0, 1, ..., N - 1$. Готово!

Cуществует реализация, которая не использует массив меток marked с целью экономии памяти. Вместо этого, используется дополнительное множество индексов $V_1$, не пересекающееся с множеством $V={0, ..., N - 1}$, в которое происходит взаимно-однозначное отображение простой алгебраической операцией в качестве процедуры отмечивания узла. Однако, в нашу эпоху дешевизны памяти, экономить её на одном массиве длины $N$ кажется абсолютно излишним.

В качестве заключения

Процесс решения разреженной системы линейных уравнений прямым методом, как правило, разбивается на три этапа:

  1. Символьный анализ
  2. Численная факторизация на основе данных сивольного анализа
  3. Решение полученных треугольных систем с плотной правой частью

Второй шаг — численная факторизация — наиболее ресурсозатратная часть и пожирает большую часть (>90%) расчётного времени. Цель первого шага — понизить дороговизну второго. Пример символьного анализа и был представлен в данном посте. Однако именно первый шаг требует самого длительного времени разработки и максимальных умственных затрат со стороны разработчика. Хороший символьный анализ требует знания теории графов и деревьев и владения «алгоритмическим чутьём». Второй шаг несоизмеримо проще в реализации.
Ну а третий шаг и по реализации, и по расчётному времени в большинстве случаев самый непритязательный.

Хорошее введение в прямые методы для разреженных систем есть в книге профессора факультета компьютерных наук университета Texas A&M Тима Девиса под названием "Direct Methods for Sparse Linear Systems". Там и описан показанный выше алгоритм. С самим Девисом я не знаком, хотя в своё время сам работал в том же университете (правда, на другом факультете). Если не ошибаюсь, Девис сам участвовал в разработке решателей, используемых в Матлабе(!). Более того, он причастен даже к генераторам картинок в Google Street View (метод наименьших квадратов). Кстати, на том же факультете числится никто иной как сам Бьёрн Страуструп — создатель языка C++.

Возможно, когда-нибудь напишу ещё что-нибудь на тему разреженных матриц или численных методов вообще. Всем добра!

Автор: MajinSaha
