Пару лет назад я начал коллекционировать интересные гаджеты, в форм-факторе ноутбука. Особое место в моей коллекции занимают устройства на диковинных процессорных архитектурах — и нет, речь даже не об ARM, а о куда более редких MIPS и SH3. Недавно я исследовал китайский аналог Авито и наткнулся на очень интересный предсерийный прототип ноутбука Fujitsu Intertop CX300 всего за 3.000 рублей — и в сегодняшней ретроспективной статье, мы с вами посмотрим на это чудо японской инженерной мысли поподробнее!
❯ Предисловие
Давным-давно, в конце 80-х годов, на рынке появился новый класс портативных устройств — карманные персональные компьютеры, также известные как HPC или Palmtop. До привычных нам КПК с резистивным тачскрином и Windows Mobile на борту оставалось ещё добрых лет 10, а первые палмтопы представляли из себя ни что иное как маленькие, но вполне полнофункциональные ноутбуки!
Поскольку выбор процессоров в те годы не был особо велик, а Z80 и 6502 устанавливать в портативные компьютеры было моветоном, нередко эти гаджеты были частично IBM-PC совместимыми, использовали производные от x86 процессоры (8088/80186) и более того, работали на специализированных версиях DOS, а порой имели и свои собственные UI-оболочки!
Однако эти гаджеты относились исключительно к бизнес-классу, стоили очень дорого и далеко не всегда позволяли расширить свой функционал за счет установки стороннего софта. Но время шло, вот уже и 486'ой стал одним из самых популярных процессоров, и первый Pentium вышел на рынок, и портативные гаджеты развивались семимильными шагами. Новая операционная система Windows 95 стала очень популярной на десктопных машинах и дабы не упускать мобильный рынок, Microsoft параллельно разрабатывает и выпускает свою первую мобильную операционную систему — Windows CE.
В отличии от привязанной к архитектуре IBM-PC Win9x и новомодной требовательной Windows NT, WinCE предназначалась для встраиваемых устройств с ограниченными характеристиками и, что немаловажно, поддержкой eXecute In Place памяти. Минимальные системные требования были очень скромными: процессор с поддержкой MMU и архитектурой MIPS/ARM/SH3 на частоте ~32МГц, 4Мб ROM-памяти для хранения образа системы и 2Мб оперативной памяти для запуска ядра и графической оболочки. При этом оболочка практически точь в точь повторяла интерфейс десктопной Windows и была во многом совместима с ней на уровне WinAPI, что позволяло легко портировать программы с одной системы на другую.

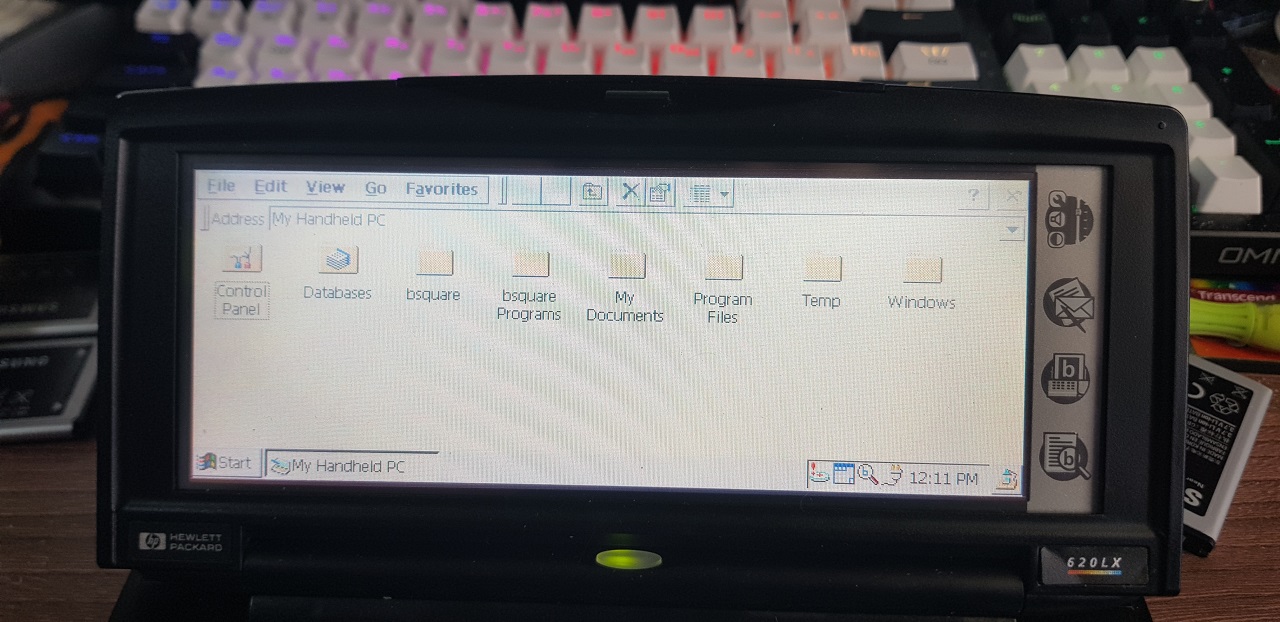

Производители портативных гаджетов сразу обратили внимание на новую систему и выпустили несколько десятков интересных гаджетов. Сначала выходили модели с монохромными дисплеями — HP 300LX, Casio Cassiopeia A-10 и NEC MobilePro 200, а уже через два года, в 1998 году, на рынок вышли легендарные HP Jornada 680 и 820 с мощными процессорами на архитектуре Hitachi SH3 и очень неплохими цветными дисплеями приличного разрешения — 640x240.
Особенно сильно Windows CE и устройства в формате миниатюрных ноутбуков полюбили в Японии. Там выходили десятки самых разных интересных и необычных моделей: начиная от молодежных портативных коммуникаторов с ярким дизайном, заканчивая очень серьезными моделями как, например, вся линейка Fujitsu Intertop. Несколько месяцев назад я искал интересные гаджеты на онлайн-барахолке Сяньюй, китайском аналоге Авито, и мой взгляд привлек Fujitsu Intertop CX300, который висел за 320 юаней — или около 3.500 рублей. Чуток подсобрав денег, я попросил у читателя Романа помочь с перевозкой гаджета в Россию и вот, спустя месяц — легендарный гаджет у меня в руках!
Продавец в описании упомянул одну очень интересную деталь: дело в том, что у моего экземпляра необычный серийный номер — 0123456789, а это значит что скорее всего в моих руках оказался редчайший предсерийный прототип устройства, который когда-то стоял на выставке или презентации!
❯ Что внутри?
По традиции рубрики, мы с вами разберем ноутбук и узнаем, что же у него находится «под капотом»! Разбирается гаджет относительно несложно: откручиваем несколько винтиков с обратной стороны и осторожно снимаем заднюю крышку. Особое внимание стоит обратить на шлейфы: три из них зафиксированы в коннекторе с помощью прижимных контактов и вынимаются путем осторожного расшатывания по горизонтали:
В глаза сразу бросается небольшая съёмная плашка памяти, которую читатель может посчитать за оперативную. На самом деле это специальный ROM-картридж с прожженной на заводе операционной системой. В те годы на КПК нельзя было обновить систему с помощью кабеля и уж тем более не было никаких установочных программ. Если пользователь хотел обновить систему — он писал производителю на почту и покупал модуль апгрейда ROM.
Причём сами чипы в картридже буквально были масочной ROM и не предполагали перезаписи или хранения пользовательских данных!
Но это ещё не всё: рядом со слотом для ПЗУ расположен ещё один проприетарный слот, используемый для установки дополнительной оперативной памяти. Даже в HPC 1999 года можно было прокачать память, не то что современные ноутбуки с распаянными чипами!
Под модулем ПЗУ скрывается сердце устройства и его главная гордость — процессор NEC VR4121. Внутри компактного чипа скрывается 64х-битное ядро MIPS R4000, работающее на частоте от 131 до 168МГц, 16Кб кэша инструкций и 8Кб данных, SDRAM-контроллер с MMU и множество разной периферии: контроллер питания, DMA, RTC, аппаратные таймеры, UART-контроллер, контроллер клавиатуры и тачскрина, АЦП и ЦАП. В общем, полноценная система на кристалле с техпроцессом в 250нм (почти как у Pentium II) — и это уже в 1998 году!

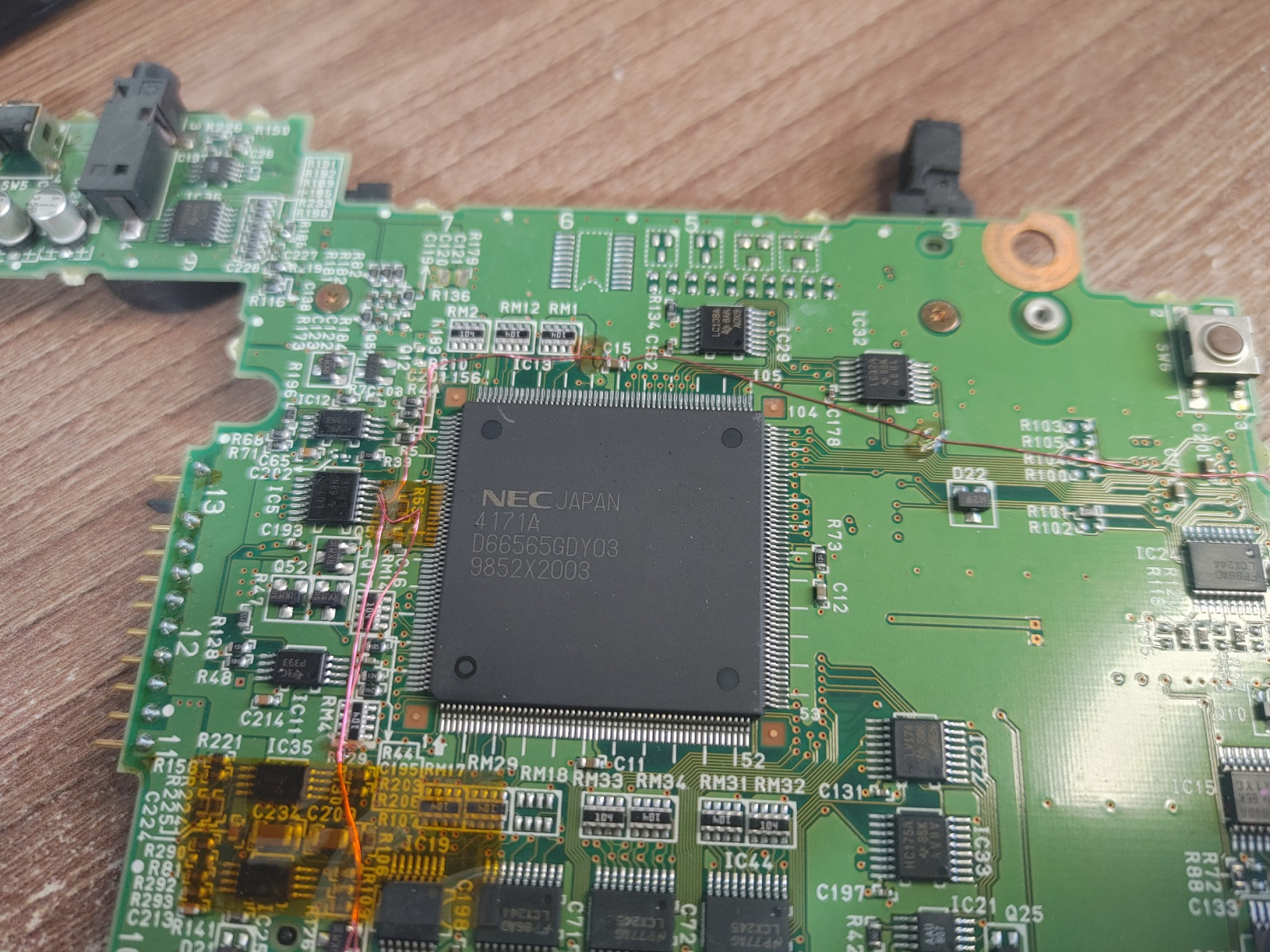

С обратной стороны платы расположился хаб NEC 4171A, который служит сопроцессором к VR4121. В его задачи входит работа с шиной PCMCIA, GPIO, а также простенький контроллер дисплея с фреймбуфером и аппаратным курсором.
Правее расположился очень большой чип ITE IT8181E. Некоторые читатели могут узнать этого производителя по мультиконтроллерам для десктопных плат, однако на данном ноутбуке именно он скорее всего выполняет роль контроллера дисплея и видеоадаптера. Дело в том, что рядом с ним расположилось ещё несколько чипов памяти EDO RAM производства Mitsubishi (такие же применялись в легендарных S3 ViRGE), которые скорее всего выполняют роль видеопамяти:
А чуть ниже расположилась основная оперативная память: 2 чипа SDRAM-памяти производства Samsung, общим объемом в 16Мб. Много это или мало? Скоро узнаем!
Внимательный читатель мог заметить следы флюса и большое количество перемычек на плате. В те годы техпроцесс для изготовления плат был ограничен и не всегда можно было уместить все линии в условные 7-8 слоев, поэтому во многих КПК (включая HP Jornada), сборщики прямо на заводе припаивали перемычки. Недостаточно было просто собрать гаджет, нужно было ещё и уметь паять на достойном уровне!
Пришло время смазать подуставшие петли и собрать наш прекрасный гаджет обратно. Подключаем блок питания, включаем и...
❯ Включаем
Нас встречает логотип Fujitsu, а затем окно с предложением откалибровать тачскрин и ввести информацию о владельце. Дело в том, что практически все HPC хранили пользовательские данные в оперативной памяти. Та самая CR2032 батарейка подпитывает не только RTC, но и контроллер оперативной памяти, дабы пользователь не потерял данные когда устройство разрядится или понадобится заменить аккумулятор.

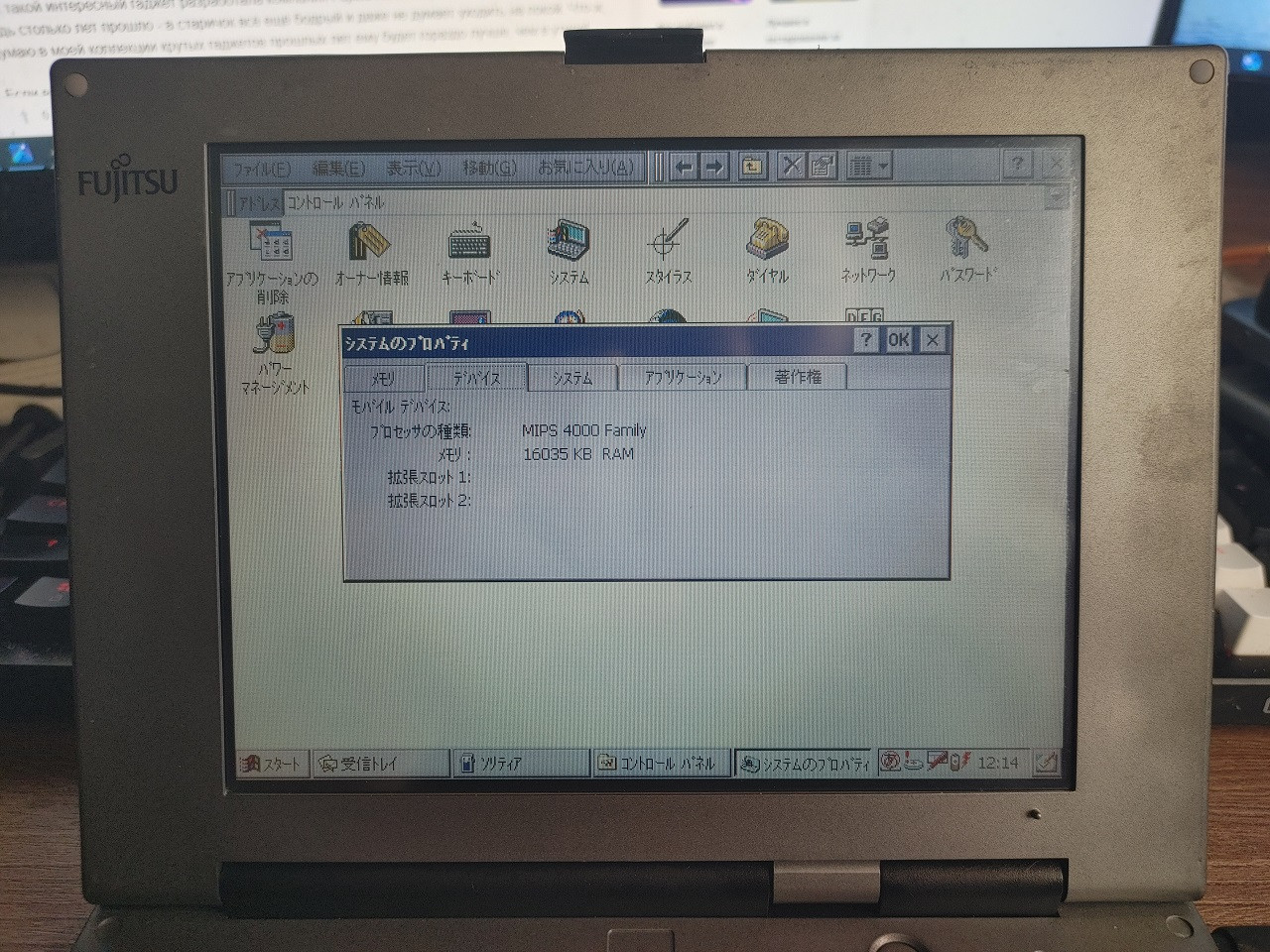

После настройки нас встречает такой уютный и родной рабочий стол Windows, практически полностью повторяющий Win9x. Для установки программ предлагается использовать комплектный дата-кабель и программу ActiveSync, ИК-порт, либо же CF-карточки. Но вот нюанс: CF-карта то у меня есть, а вот софта под MIPS HPC в наше время почти не осталось, тем более для WinCE Professional!
Дело в том, что HPC с MIPS-процессорами были крайне редкими и продавались в основном на рынке Японии. В остальном мире были куда более распространены устройства с процессорами Hitach SH3 и ближе к 2000-ому году — ARM. Поэтому остаётся лишь довольствоваться тем софтом, что предустановлен в здесь из коробки.
Поскольку гаджет позиционировался для бизнес-пользователей, в нём предустановлено множество офисных программ: как от самой Fujitsu, так и от Microsoft. И что небезынтересно, здесь есть «младшие» версии привычных программ — PocketWord, PocketExcel, PocketAccess, PocketPowerPoint.
А ещё HPC могли свободно сёрфить полноценный веб 1.0 и даже чуточку веб 2.0! Во всех HPC на WinCE был предустановлен браузер PocketIE, так что если подключить CX300 к интернету через ИК-порт, то возможно даже OpenNet откроет!
Ну и конечно на WinCE были игры! Предустановлена всего одна — косынка, но энтузиасты портировали на HPC самые разные эмуляторы и опенсорсные игры. Но, поскольку у нас гаджет на MIPS'е, пока что остаётся играть лишь в косынку :)
❯ Заключение
Вот такой интересный гаджет разработала компания Fujitsu ни много, ни мало — 26 лет назад. И ведь столько лет прошло — а старичок всё ещё бодрый и даже не думает уходить на покой. Что-ж, думаю в моей коллекции крутых гаджетов прошлых лет ему будет гораздо лучше, чем в утиле!
Если вам интересна тема моддинга HPC и необычных ретро-ноутбуков, то жду от вас фидбека и в рамках одной из следующих статей, мы с вами портируем на него (а заодно и на NEC MobilePro) эмулятор IBM-PC, NES и GBA.
