Ну и куда теперь девать эти двигатели?

в 3:56, , рубрики: F-1, J-2, история космонавтики, космонавтика, Научно-популярное, ракетные двигатели

Недавняя публикация о возрождении и развитии двигателя SSME (RS-25) вызвала в ЖЖ наплыв лунных конспирологов в комментариях — судьбу двигателя шаттла они сравнивали с F-1 от Saturn V. Так что сегодня мы сыграем в игру «почувствуй себя руководителем Rocketdyne» и поговорим об извилистом жизненном пути технологий.

Ну и куда теперь девать эти двигатели? - 1
Двигатели F-1 и J-2 ракеты Saturn V в музее

В чужой шкуре

Один из «аргументов» конспирологов звучит примерно так: «Двигатели Saturn V (F-1 и/или J-2) были плохими, нужных характеристик не достигали, и после фальсификации лунной программы от них быстро избавились». К сожалению, очень часто сторонникам конспирологических теорий банально не хватает знаний — несмотря на то, что двигатели лунной программы после ее прекращения не летали, они предлагались для множества проектов и до сих пор полностью не умерли. А для того, чтобы наиболее наглядно увидеть, почему их не получилось пристроить на другие ракеты, давайте сыграем в мысленную игру. Итак, мы — лицо, принимающее решения в компании Rocketdyne, которая производит двигатели F-1 и J-2 для Saturn V.

Представим себе, что на дворе 1970 год. В январе отменили Apollo 20, но вскоре сокращения бюджета достигли таких величин, что в сентябре пришлось отменять 18 и 19. Контракт на 15 штук Saturn V близок к выполнению, и становится очевидно, что продолжения не будет. Возникает закономерный вопрос — что делать?

Больше и лучше

Первый вариант очевиден «А давайте сделаем Saturn V еще лучше и попытаемся использовать двигатели там». Еще в середине 60-х были предложены варианты компоновки на базе Saturn V под общим названием Saturn MLV («Modified Launch Vehicle», модифицированная ракета-носитель). С форсированием двигателей, увеличением запаса топлива, добавлением твердотопливных ускорителей или заменой двигателей на HG-3 (из него потом вырастет RS-25) разные варианты MLV могли бы вывести на низкую орбиту от 118 до 160 тонн.

Ну и куда теперь девать эти двигатели? - 2
Разные варианты компоновки Saturn MLV, есть даже с ядерной верхней ступенью

Однако вся эта красота не вызвала никакого энтузиазма. Тем более, что в апреле 1972 Палата представителей Конгресса США окончательно принимает решение (и выделяет деньги) на разработку Спейс Шаттла. Крылатый космоплан никак не сочетается с MLV, а огромная стоимость обоих проектов означает, что деньги дадут только на один.

План Б

Хорошо, следующая идея практически очевидна — «А давайте попробуем пролезть в проект шаттла». В качестве первой ступени можно использовать первую ступень Saturn V, а второй ступенью поставить внешний топливный бак шаттла и сам шаттл сбоку. Первую ступень можно оснастить крыльями и сажать обратно на землю, чтобы система получалась полностью многоразовой. У такого варианта есть даже один очень серьезный плюс, которого не было у шаттла в его итоговом варианте — можно запускать модули орбитальной станции или другие очень тяжелые полезные нагрузки в одноразовом варианте второй ступени (грузоподъемность ~100 тонн), а обслуживать орбитальную станцию или спутники уже многоразовым шаттлом (грузоподъемность ~30 тонн). Так появился проект Saturn-Shuttle.

Ну и куда теперь девать эти двигатели? - 3
Старт Saturn-Shuttle, рисунок NASA

Увы, и здесь нас ждет неудача. Двигатели F-1 не разрабатывались для многоразового использования, поэтому даже в случае мягкой посадки первой ступени их придется менять. А твердотопливные ускорители кажутся и проще и дешевле, к тому же, их можно будет использовать повторно. Так что наша первая ступень конкурс эскизных проектов проиграла.

Любой ценой

Итак, у нас нет «своей» ракеты и нет возможности встроиться в большой проект шаттла. А «Можно ли поставить наши двигатели на уже летающие ракеты»? Для ответа на этот вопрос давайте посмотрим, что стартует с американских космодромов в районе 1972 года.

Ну и куда теперь девать эти двигатели? - 4
РН «Тор» в варианте Торад-Аджена

На базе баллистической ракеты «Тор» есть семейство «Тор-Бёрнер», «Тор-Аджена», «Торад-Аджена», «Тор-Дельта». Из него уже появляется семейство ракет «Дельта». Варианты различаются верхними ступенями и боковыми твердотопливными ускорителями. И, увы, для ракет с начальной массой в районе ста тонн F-1 с тягой 700 тонн не подойдет никак — даже если бы он поместился в ступень «Тора» меньшего диаметра, то уже на старте обеспечил бы перегрузку в 7 «же», сломав ракету на первых секундах полета.

Ну и куда теперь девать эти двигатели? - 5

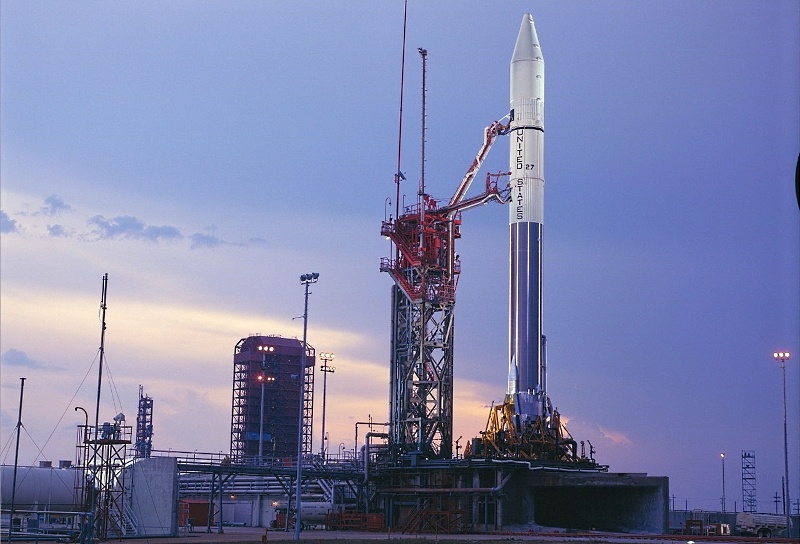

«Атлас-Центавр» с межпланетной станцией «Пионер-10», 1972 год

Семейство РН «Атлас» немного потяжелее. Здесь тоже все еще сохраняется разнообразие верхних ступеней — «Атлас-Аджена», «Атлас-Центавр», но даже в самом тяжелом варианте ракета имеет массу в районе 150 тонн, и наш F-1 никак на нее не влезет.

Ну и куда теперь девать эти двигатели? - 6

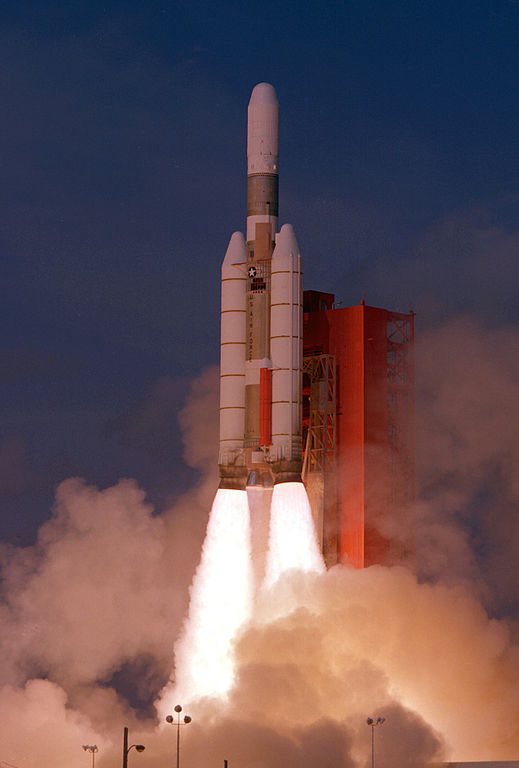

Старт Titan-IIIC

Ну и, наконец, самая тяжелая ракета — Titan-III. Начальная масса в районе 600 тонн, может вывести на низкую орбиту целых 13 тонн. Однако и тут нам ловить нечего. Базовый двигатель RL-87 имеет тягу в районе 200 тонн, и заменить на 700 тонн F-1 не получится не только по причинам прочности. На центральном блоке «Титана» используется другое топливо — гидразин и тетраоксид диазота. И если RL-87 отличался всеядностью — были версии для кислорода/керосина, гидразина/АТ, даже кислорода/водорода, то про варианты F-1 под другие виды топлива ничего не известно. А на перекомпоновку ракеты под другое топливо с увеличением баков и снятием боковых твердотопливных ускорителей (иначе опять слишком большая перегрузка) нам никто средств не даст.

Ну и куда теперь девать эти двигатели? - 7
Разгонный блок «Центавр»

J-2 в качестве двигателя верхней ступени тоже не везет. Уже создан кислородно-водородный разгонный блок Centaur, но там стоят двигатели RL-10 с тягой в десять раз меньше, при этом
более эффективные, так что менять их на J-2 нет никакого смысла. А первых водородных ступеней нет.

Что любопытно, по другую сторону океана произошла похожая история, которая, однако, имела позитивный исход — двигатель РД-170, который разрабатывали для боковых ускорителей РН «Энергия» был четырехкамерный, поэтому его сначала порезали пополам, и получившийся двухкамерный РД-180 стали продавать американцам на первую ступень подросшего и ставшего более тяжелым «Атласа». А затем еще раз пополам, поставив однокамерный РД-191 на «Ангару» и предложив почти такой же РД-193 для «Союза-2.1в».

Ну и куда теперь девать эти двигатели? - 8

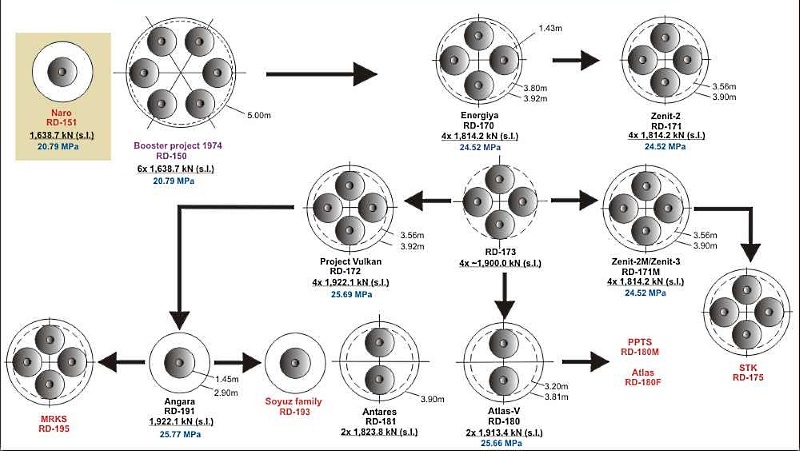

Схема развития семейства РД-170

Гибернация

Увы, F-1 с J-2 однокамерные, и снижать размеры и тягу простыми и дешевыми действиями мы не можем. Так что нам остается один вариант — положить чертежи с двигателями на склад, по возможности проводить модернизации в инициативном порядке и предлагать их в любом конкурсе на сверхтяжелые ракеты. Как показала практика, схема оказалась вполне рабочей, подарив несколько шансов (пусть и не реализовавшихся в итоге) на возвращение «скакунов Аполлона».

J-2 получил шанс первым, но в результате от него осталось только название. Двигатель J-2X, который сначала хотели сделать на базе J-2, предлагался для разгонного блока Earth Departure Stage ракеты Ares программы Constellation. Но из-за возросших требований получился фактически новый двигатель, с тягой на 30% больше, на новых материалах и заметно более тяжелый.

В 2009 программу Constellation закрыли, и с J-2X пока что повторяется история J-2. Для разгонного блока ракеты SLS он был сочтен слишком мощным, и один J-2X тягой 130 тонн решили заменить на 4 RL-10 общей тягой 44 тонны. Но если SLS потребуется двигатель с большей тягой, J-2X получит новый шанс.

F-1 пришлось ждать дольше. В Constellation он не попал, но, когда объявили конкурс на двигатели для SLS, забрезжила надежда и для него. Дошло даже до очень поучительной истории — инженеры достали со склада двигатель номер F-6049, снятый с «Сатурна-5» для «Аполлона-11» из-за глюка на испытаниях, и стали разбираться, как он работает, и как его можно улучшить. В 2013 году, спустя десятилетия хранения, испытали газогенератор (приводит в действие турбонасос, качающий топливо в двигатель).

Двигателестроение, материаловедение и способы производства ракетных двигателей не стояли на месте. Новая модификация под названием F-1B должна иметь в 50 раз меньше деталей и заметно упрощенную конструкцию. Например, выхлоп газогенератора больше не направлялся в сопло для дополнительной теплоизоляции его завесой избытка топлива, а банально сбрасывался параллельно соплу, возвращая красивые картины зари космонавтики, когда рядом с основным выхлопом хлестало пламя газогенератора.

Ну и куда теперь девать эти двигатели? - 9

Но пока что шанс не реализовался — конкурс на двигатели для центрального блока SLS F-1B проиграл RS-25 и снова отправился на склад.

Заключение

В истории космонавтики есть случай, когда двигатели десятилетиями лежат на складе а потом начинают использоваться с минимальными доработками. Сохранившийся запас советских двигателей НК-33 стали ставить на американскую РН Antares и российский «Союз-2.1в». Но производство их возобновлять не будут — доверие к двигателю подорвано аварией Antares 2014 года, похожей на аварии советской лунной ракеты Н-1, для которой изначально и делался НК-33. Antares уже перешел на РД-181, а «Союзу-2.1в» переход на родственный РД-193 предстоит после исчерпания складского запаса НК-33. Несмотря на то, что теоретически возможно возобновить производство точных копий двигателей американской лунной программы, практического смысла в этом уже нет. Технологии не стоят на месте — 3D печать заменяет множество деталей одной, а современная электроника проще и надежней «гидравлической логической машины», открывавшей и закрывавшей клапаны при запуске двигателя F-1. Но прямые потомки легендарных лунных двигателей вполне могут вернуться к активной жизни, если окажутся подходящими для будущих задач.

Автор: lozga
