Optical Character Recognition силами .NET

в 8:18, , рубрики: .net, imaging, ocr, обработка изображений, распознавание текста

Столкнулся я с этим устройством много лет назад, когда по долгу службы собирал в сети некоторые данные. Сотнями гигабайт с просторов всемирной и глобальной добывал я адреса и телефоны, имена и должности, сферы деятельности и прочую потенциально полезную для компании информацию. Что с ней дальше делала машина компании мне не сообщалось, да и я, в общем-то, не очень уж и интересовался. Знаю лишь, что фильтровалась она особым способом, да складировалось в железных сундуках серверной и периодически использовалась в благих, безусловно, целях. Работа была не пыльная и была бы она скучна, как сольная карьера Влада Сташевского, если бы не одно замечание, вернее сказать, особенность — сервисы, то есть справочники, которые так любезно предоставляли мне информацию: иногда они жадничали и вредничали, словно красивые девочки. Блокировали мой IP, просили ввести им капчу, некоторые откровенно подсовывали ложную информацию, но самые интересные были те, что не позволяли глядеть их текст в HTML, а кокетливо отображали его в виде нарисованных на картинке символов. Вот они то, сами того не ведая, и скрашивали, шельмочки, мои серые будни. И был у меня тогда особый интерес, даже сказать, азарт — распознать тот текст на картинке без помощи сторонних библиотек (про них я, быть может, скажу позже), а только лишь средствами прекрасного, во всех отношениях .NET. И теперь, много лет спустя, я хотел бы, с вашего позволения, проникнуться, что называется, ностальгией.

Для примера я создал на популярной площадке объявлений, что любит, когда на её данные (номера телефонов) только смотрят и не трогают, объявление с несуществующем номером телефона, дабы прошел он путь трансформации из string в PNG и вновь, но уже моей волей, грязно обращён был в string.

Optical Character Recognition силами .NET

Вот сам номер:

Optical Character Recognition силами .NET

Прежде всего мне нужен будет словарь всех символов, которые могут встретится в подобных картинках, поэтому начну не с этого телефона, а с обучения железяки. Для этого я нашёл на том же сайте объявлений 2 телефона, которые содержали в себе все возможные 10 цифр и склеил их в одно изображение:

Optical Character Recognition силами .NET

Покуда это не запутанные современные капчи, распознать которые не в состоянии не только программа, но и мозг человека, всё довольно просто. Каждый символ выделяет то, что он не сливается с фоном, а каждый идентичный символ нарисован одним и тем же образом. Для начала уберем прозрачность:

void RemoveAlphaChannel(Bitmap src)
        {
            for (int y = 0; y < src.Height; y++)
                for (int x = 0; x < src.Width; x++)
                {
                    var pxl = src.GetPixel(x, y);
                    if (pxl.A == 0) src.SetPixel(x, y, Color.FromArgb(255, 255, 255, 255));
                }

        }

Отрезаем лишнее:

private Bitmap CropImage(Bitmap sourceBitmap)
        {
            var upperLeft = GetCorner(sourceBitmap, true);
            var lowerRight = GetCorner(sourceBitmap, false);
            var width = lowerRight.X - upperLeft.X;
            var height = lowerRight.Y - upperLeft.Y;

            Bitmap target = new Bitmap(width, height);

            using (Graphics g = Graphics.FromImage(target))
            {
                g.DrawImage(sourceBitmap, new Rectangle(0, 0, target.Width, target.Height), new Rectangle(ul, new Size(width, height)), 			GraphicsUnit.Pixel);
            }

            return target;
        }

Метод GetCorner особо описывать не буду. Вкратце, он попиксельно сравнивает цвета и возвращает верхнюю левую или нижнюю правую точки, обрамляющего полезную область, прямоугольника.

Далее разбираем полученную картинку на символы и добавляем их в коллекцию. Я использовал алгоритм, который каждую итерацию отщипывает, как козочка, по символу слева. В процессе своей плюгавой эволюции он несколько порос костыликами, но он довольно скучный и делать из него что-то красивое я не хочу, думаю, и так все понятно:


    private void CropChars(Bitmap bitmapPattern, string stringPattern)
        {
            var croped = CropImage(bitmapPattern);

            RemoveAlphaChannel(croped);

            int cntr = 0;

            for (int x = 0; x < croped.Width; x++)
            {
                for (int y = 0; y < croped.Height; y++)
                {

                    if (
                       (y == croped.Height - 1 && x > 0)
                       || (x == croped.Width - 1 && x > 0)
                       )
                    {
                        var rect = new Rectangle(0, 0, x, croped.Height);

                        //Дубли пропускаем
                        if (_charInfoDictionary.FirstOrDefault(c => c.Char == stringPattern[cntr]) == null)
                            _charInfoDictionary.Add(new CharInfo(CropImage(croped, rect), stringPattern[cntr]));

                        ++cntr;

                        if (croped.Width - x <= 1) return;

                        croped = CropImage(croped, new Rectangle(x, 0, croped.Width - x, croped.Height));
                        x = 0;
                    }

                    if (!IsEmptyPixel(croped.GetPixel(x, y)))
                    {
                        break;
                    }
                }

            }

        }

Ключевых момента здесь 2:

1. stringPattern представляет собой сроку «8929520-51-488926959-74-93», каждый символ которой соответствует графическому представлению символа.

2. Сущность, которая описывает символ, я назвал CharInfo:

public class CharInfo
    {

        //Последовательность яркостей
        public int[] _hsbSequence;

        //Кол-во областей, на которые будут разделены символы, для составления последовательности яркостей (по горизонтали и вертикали)
        private const int XPoints = 4;
        private const int YPoints = 4;

        //Символьное представление сущности
        public char Char { get; set; }

        //Графическое представление сущности
        public Bitmap CharBitmap { get; private set; }

        public CharInfo(Bitmap charBitmap, char letter)
        {
            Char = letter;

            CharBitmap = charBitmap;

            //Сжимаем наш символ в соответствии с кол-вом областей
            Bitmap resized = new Bitmap(charBitmap, XPoints, YPoints);

            _hsbSequence = new int[XPoints * YPoints];

            int i = 0;

            //И заполняем последовательность яркостями*10. Сама яркость, это double от 0.0(черное) до 1.0(белое)
            for (int y = 0; y < YPoints; y++)
                for (int x = 0; x < XPoints; x++)
                    _hsbSequence[i++] = (int)(resized.GetPixel(x, y).GetBrightness()*10);

        }

        /// <summary>
        /// Метод сравнения с другим символом, сравнивает последовательности яркостей
        /// </summary>
        /// <param name="charInfo"></param>
        /// <returns>Количество совпадений</returns>
        public int Compare(CharInfo charInfo)
        {
            int matches = 0;

            for (int i = 0; i < _hsbSequence.Length; i++)
            {
                if (_hsbSequence[i] == charInfo._hsbSequence[i]) ++matches;
            }

            return matches;
        }
    }

Теперь, вернувшись к номеру в объявлении, остается только лишь сколотить аналогичную коллекцию (с одним отличием: символьное представление для каждого элемента будет занимать пробел) и сравнить каждый элемент со словарем.

public IEnumerable<CharInfo> Recognize(Bitmap bitmap)
        {
            RemoveAlphaChannel(bitmap);

            var charsToRecognize = CropChars(bitmap);

            List<CharInfo> result = new List<CharInfo>();

            foreach (var charInfo in charsToRecognize)
            {
                CharInfo closestChar = null;

                int maxMatches = 0;

                foreach (var dictItem in _charInfoDictionary)
                {
                    var matches = dictItem.Compare(charInfo);

                    if (matches > maxMatches)
                    {
                        maxMatches = matches;
                        closestChar = dictItem;
                    }


                }
                result.Add(closestChar);

            }
            return result;
        }

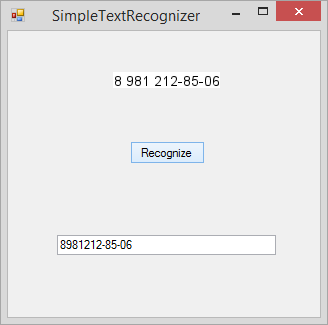

В результате мы имеем коллекцию символов, для которой уже образованная железяка подобрала и правильно проставила все цифры.

	    StringBuilder sb = new StringBuilder();
            foreach (var charInfo in charsToRecognize)
                sb.Append(charInfo.Char);

	    textBox1.Text = sb.ToString();

Optical Character Recognition силами .NET

Распознавание букв алфавита, к примеру, буквы «й», несколько сложнее, за счет того, что они имеют составные части и требуют более сложного алгоритма нахождения обрамляющего прямоугольника, но сам алгоритм сравнения при этом будет тот же.

P.S. Что касается сторонних библиотек, в то время я находил их несколько, среди которых (впрочем, названия прочих я не помню) выбрал для своих целей библиотеку MODI от Microsoft (она входила в состав MS Office). Текст распознавала она отлично, как заправский полиграф. Из минусов — в контексте одного процесса могла работать только одна процедура распознания, т.е. просто распаралеливаться в несколько потоков она не хотела.

Автор: nenuacho

Источник
