«Вскрытие показало»: специалисты iFixit разобрали смартфон iPhone 5

в 7:27, , рубрики: Новости, метки:

У специалистов iFixit выдались горячие деньки — совсем недавно они изучили внутренности Amazon Kindle Fire HD, а уже подошла очередь смартфона Apple iPhone 5. Благодаря их энтузиазму и техническим навыкам, мы имеем возможность заглянуть внутрь новинки Apple. Сразу отметим, что ремонтопригодность аппарата сильно улучшена по сравнению с предшествующими моделями iPhone.

специалисты iFixit разобрали смартфон iPhone 5

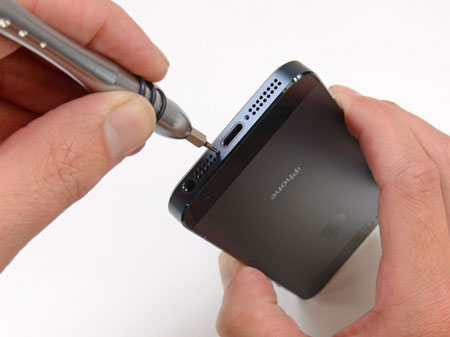

Для разборки понадобится специальная отвертка и другие инструменты.

специалисты iFixit разобрали смартфон iPhone 5

Напомним, аппарат оснащен экраном размером 4 дюйма по диагонали, разрешение которого равно 1136 x 640 пикселей.

специалисты iFixit разобрали смартфон iPhone 5

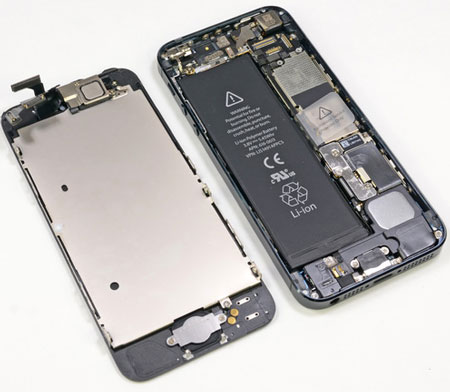

Питает устройство аккумуляторная батарея производства Sony, изготовленная в Сингапуре. Она вырабатывает напряжение 3,8 В. Емкость батареи равна 5,45 Вт∙ч или 1440 мА∙ч. Для сравнения — при том же напряжении емкость батареи смартфона Samsung Galaxy S III равна 7,98 Вт∙ч или 2100 мА∙ч. Этим объясняется разница в автономности: 8 часов в режиме разговора или 225 часов в режиме ожидания в случае iPhone против 11 часов 40 минут и 790 часов соответственно в случае Galaxy S III.

специалисты iFixit разобрали смартфон iPhone 5

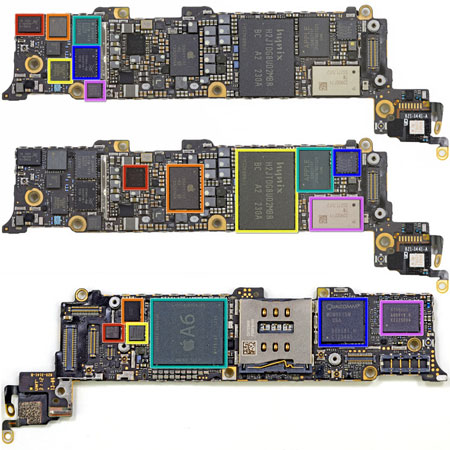

Печатная плата покрыта компонентами с обеих сторон. Здесь можно увидеть усилитель GSM/GPRS/EDGE Skyworks 77352-15, антенный коммутатор SWUA 147 228, усилитель WCDMA / HSUPA Triquint 666083-1229, модуль LTE B1/B3 PA+FBAR Avago AFEM-7813, усилитель CDMA Skyworks 77491-158 и усилитель LTE band 13 Avago A5613 ACPM-5613. На другой половине сосредоточены: контроллер питания радиочастотных цепей Qualcomm PM8018, флэш-память NAND Hynix H2JTDG2MBR объемом 16 ГБ, контроллер питания Apple 338S1131, модуль Apple 338S1117 для LTE с памятью Elpida, гироскоп STMicroelectronics L3G4200D, модуль Wi-Fi Murata 339S0171. Обратную сторону платы нанимает акселерометр STMicroelectronics LIS331DLH (2233/DSH/GFGHA), контроллеры сенсорного экрана Texas Instruments 27C245I и Broadcom BCM5976, модем LTE Qualcomm MDM9615M и радиочастотный приемопередатчик RTR8600, такой же, как в Samsung Galaxy S III.

специалисты iFixit разобрали смартфон iPhone 5

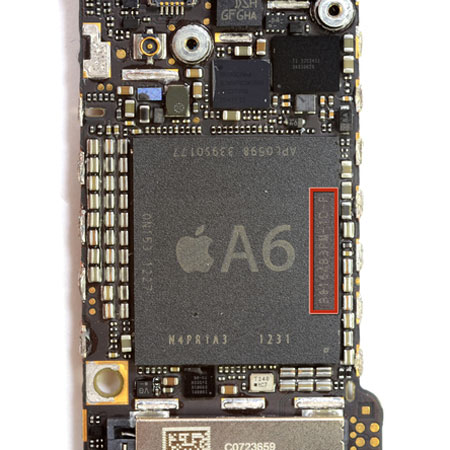

«Мозг» смартфона — процессор Apple A6. Он объединен с 1 ГБ памяти Elpida LP DDR2 SDRAM, на что указывает маркировка B8164B3PM.

специалисты iFixit разобрали смартфон iPhone 5

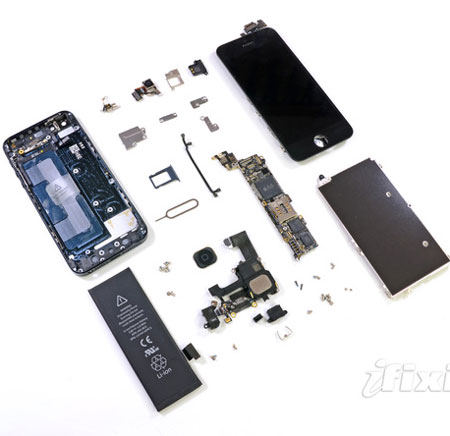

Специалисты iFixit оценили ремонтопригодность iPhone 5 в 7 из 10 балов, отметив в числе достоинств простоту замены экрана. В минусах — высокая стоимость экрана, интегрированного с защитным стеклом и сенсорной панелью в один компонент.

Источник: iFixit
