Хомяки приветствуют вас друзья!
Сегодняшний пост будет посвящен радиометру Atom-Scan, универсальному самодельному прибору, который может работать c разными счетчиками Гейгера включая слюдяные, а так же детектировать альфа, бета и гамма излучение. В ходе поста посмотрим как собрать такое устройство, где достать дефицитные радиокомпоненты и как правильно настроить схему чтобы все работало. По традиции смоделируем и напечатаем корпус на фотополимерном 3D принтере, проведем сравнительный тест счётчиков, а так же попытаемся разобраться какой дозиметр на сегодняшний день самый лучший.

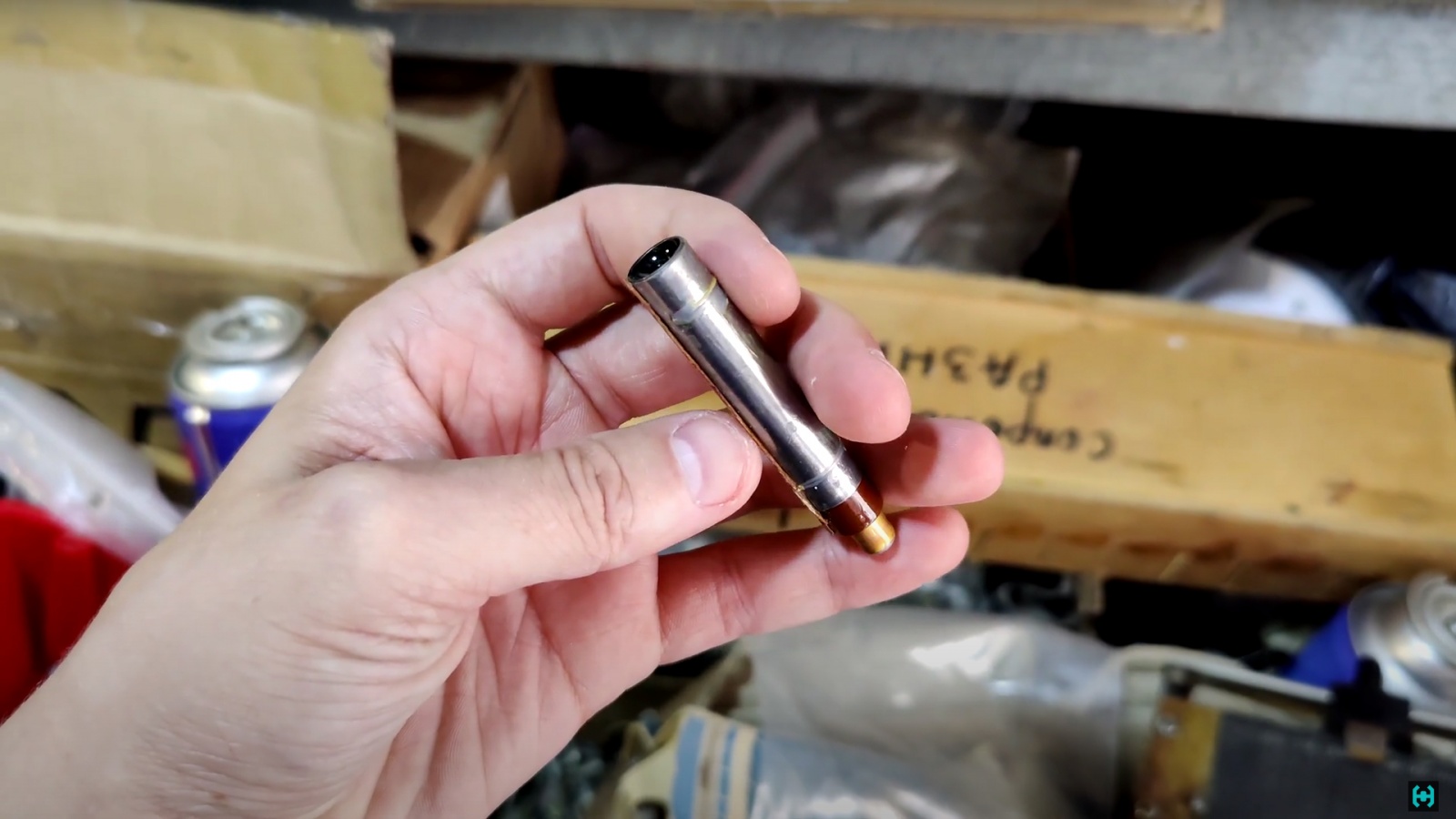

Эта история началась больше полувека назад, когда на одной из раскладок радиорынка мне в руки попался счетчик Гейгера, который подозрительно выглядел и имел сбоку что-то напоминающее окно. С него собственно всё и началось.
По словам продавца эта штуковина умеет детектировать альфа излучение. Почухав пальцем маковку и вспомнив что про это рассказывали в школе, незамедлительно забрал артефакт и начал копать интернет на предмет готовых схем способных оживить случайную находку.
На одном из форумов, человек под ником DocDizel как раз активно занимался разработкой подобного проекта. Но был нюанс. Прибор программно поддерживал всего несколько счётчиков. Желание расширить возможности девайса привели к переписке с супергероем, где он выслушав пожелания и рекомендации, доработал прошивку и сделал практически универсальный радиометр к которому можно подключить все что угодно.
Первые испытания устройства проходили в Припяти. Прибор крепился на штанге от металлоискателя, а в нижней его части находился чувствительный слюдяной счетчик СБТ10. Максимальные радиационные поля, которые удалось зафиксировать были у подножья отеля Полесье и составляли около 2 мР/Ч. Пройдя боевое крещение огнем мечем и временем было решено собрать серию радиометров с разными счетчиками. Сразу определимся с терминами.
Дозиметр – это прибор, определяющий накопленную дозу ионизирующего излучения. К таким относятся: РадиаСкан, RadiaCode, Fnirsi GC-01, RadBoy, микрон, карандаши ИД-1, штуки с таблетками и многое другое, что способно накапливать дозу: дневную/месячную/годовую/вековую и прочие интервалы времени.
Радиометр – прибор, показывающий мощность дозы ионизирующего излучения в данный момент времени в конкретной точке. К таким относится: Припять, Белла, Анри 01-02 «Сосна», ДП-5 и прочие. В этот список также входит Atom-Scan. Первые несколько приборов собирались буквально на коленке и как на зло заработали с первого раза. Как говорил один препод в универе, если что-то заработало с первого раза, значит что-то пошло не так. Этот радиометр исключение, не считая мелочей о которых расскажу в процессе.
Основная задача проекта, сделать самое маленькое и чувствительное устройство в мире. За пару часов набросал схему и начал разводить печатную плату. Примерно через две недели платы приехали по адресу. Заказываю я обычно на PCBWay.

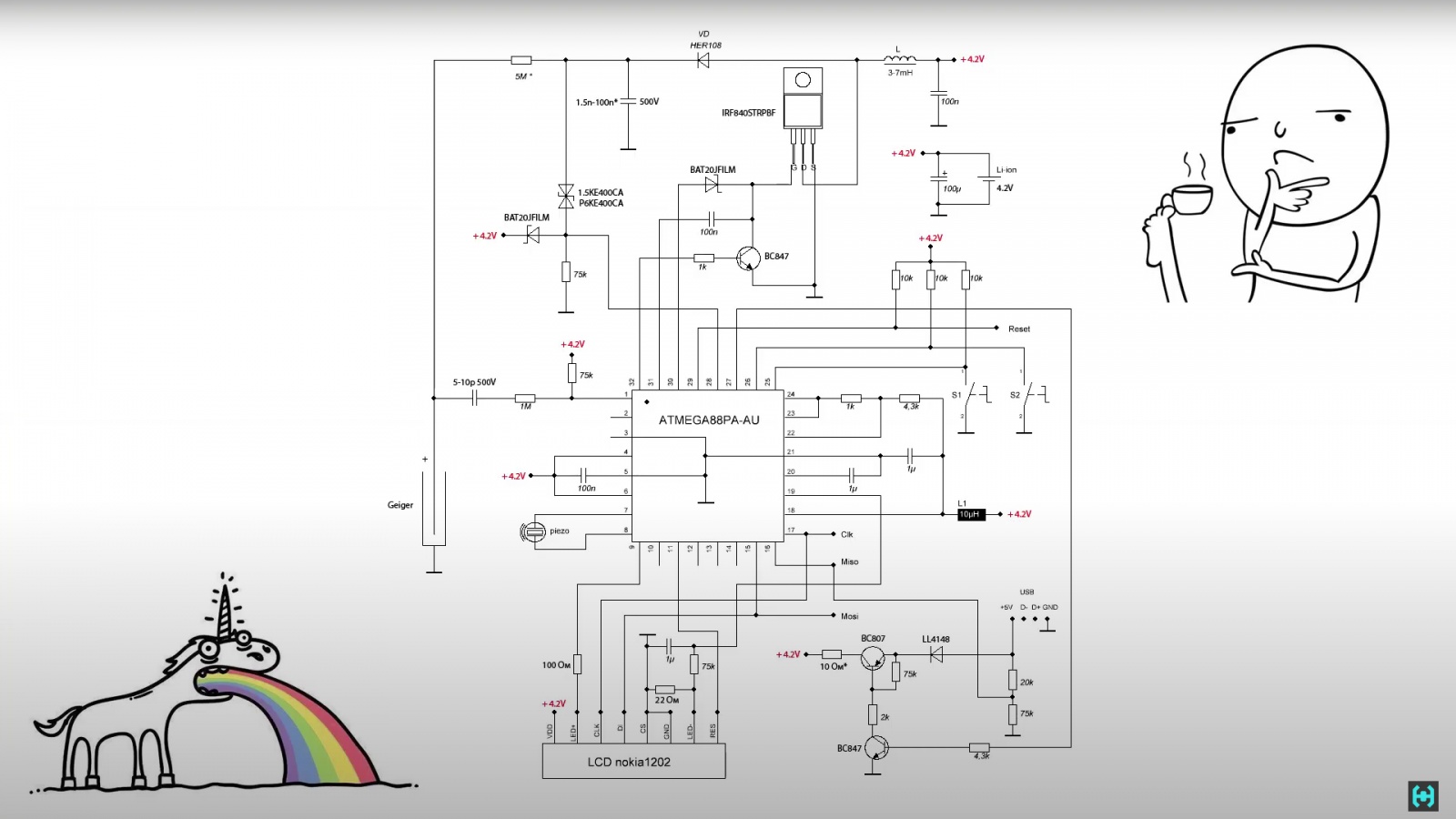

Для сборки проекта нужна небольшая жменя радиодеталей и экран от старой мобилы, отжатой на районе. Сердцем устройства служит копеечный микроконтроллер Atmega88PA-AU, такой продается в любом ларьке с шаурмой. Так же понадобится smd резисторы и конденсаторы типоразмера 0805, несколько транзисторов, кнопок, разъем microUSB, пьезоизлучатель, дроссель и несколько деталей узла высоковольтной накачки. Все необходимые номиналы указаны в схеме ниже.
В качестве детектора ионизирующего излучения воспользуемся слюдяным счетчиком СБТ-11А. Если верить одному распространенному мифу, буква А в конце говорит о повышенной чувствительности счетчика к альфа излучению за счет более тонкой слюды. Данный артефакт попался абсолютно новый с паспортом, который запечатлел дату рождения 1-1-74 года, во что мало верится так как был новый год за окном и каждый обмывал праздник как мог.

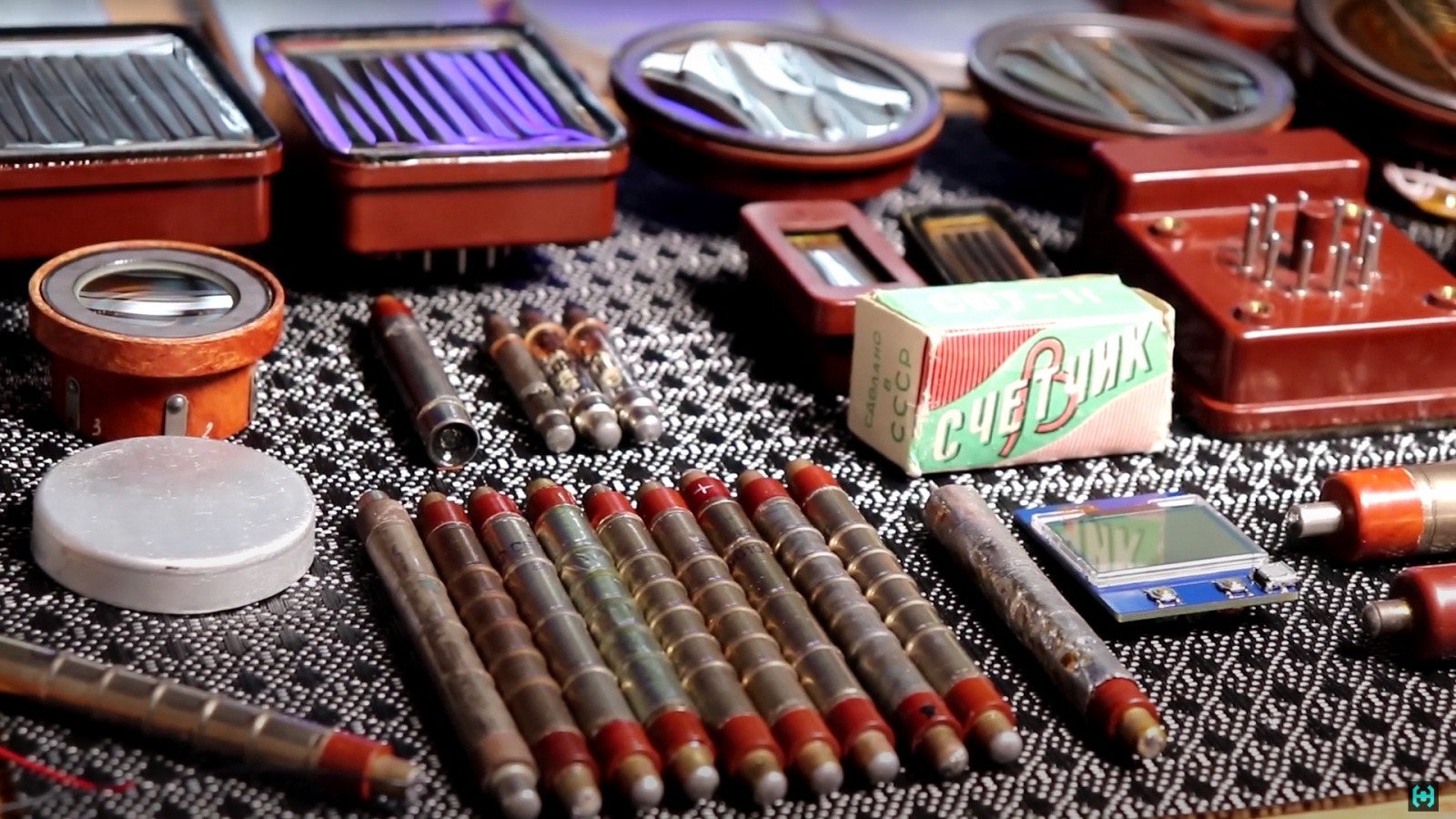

Счётчики можно разделить на несколько категорий: стеклянные типа си3бг - регистрируют исключительно жесткое гамма излучение, их обычно называют счетчиками судного дня. Сбм20, си21 и прочие в металлических корпусах - способны видеть жесткое бета и гамма излучение.
Слюдяные датчики считаются самыми универсальными, они способны регистрировать альфу, мягкую бету и гамма излучение. Процент регистрации альфа потока напрямую зависит от толщины слюды. Каждая трубка по паспорту способна детектировать определенный диапазон энергий. Универсального датчика, который может регистрировать всё и сразу по определению не существует!
Есть еще детекторы нейтронного излучения, но там совсем другая история и диапазоны рабочих напряжений.

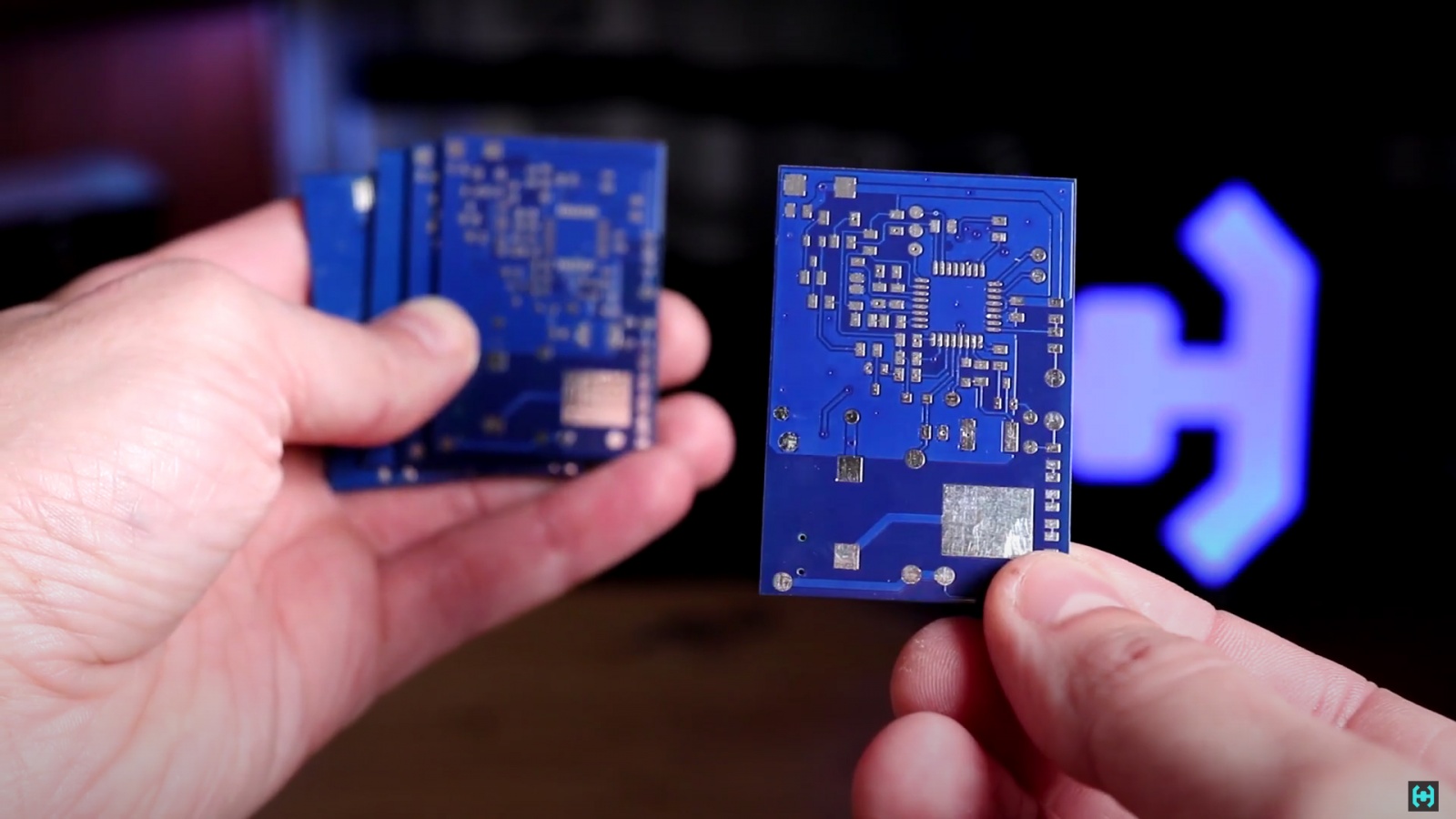

В общем заливаем плату флюсом и начинаем распаивать потроха согласно посадочным местам. Начнем с транзистора IRF840, корпус у него теплоемкий, потому, хорошо прогреваем это дело. Пайка - процесс ответственный. Подходить к нему нужно с хорошим инструментом и желательно минимальный комплект жал под разные технические задачи.
На плате видно контактные площадки для керамического выводного конденсатора малой емкости около в 5-10 пФ. Через него будут проходить импульсы на микроконтроллер при обнаружении счётчиком ионизирующего излучения. Минимальное рабочее напряжение должно составлять не меньше 500 В. В некоторых магазинах можно найти конденсаторы в SMD 1206 исполнении, чем и воспользуемся.
После пайки на плате остается куча флюса, пыли и прочего налета, который необходимо удалить. Для этого наливаем в ультразвуковую ванну смывку и хорошенько всё промываем. На лицевой стороне размещаем разъем microUSB, кнопки управления и экранчик. После - вытираем следы своего присутствия и собственно все, процесс сборки занял от силы 30 минут.
После всех монтажных работ в микроконтроллер необходимо вдохнуть жизнь. Делать это будем с помощью старенького самодельного программатора USBASP, который собирался более 15 лет назад. Дорожки на плате тут рисовались маркером для CD дисков. Припаиваем сигнальные провода и питание к плате согласно рисунку ниже. Там же указаны все номиналы элементов для быстрой и оперативной сборки.
Радиометр может работать практически с любыми счетчиками Гейгера. В основном самые распространенные это слюдяные СБТ10, СБТ11, СИ8Б и классические трубки СБМ20. В архиве с полезностями будут отдельные прошивки под каждый из перечисленных счетчиков, а также универсальная прошивка, которую будем использовать дальше. Указываем к ней путь в программе и заливаем в микроконтроллер. После этих процедур включится подсветка, экран оживет, а слева в углу будет вращаться знак радиохазарда.
Теперь возникает вопрос, а где достать экраны? Тут есть два пути. Первый - интернет, пишем: экраны для Nokia 1280. Второй вариант - найти нерабочие телефоны моделей Nokia 1202/1203/1280. Выпаивать экраны нужно аккуратно с применением нижнего подогрева и щепотки волшебства, а иначе можно повредить его.
Дроссель в цепи накачки должен иметь индуктивность от 2 до 7 мГн и иметь высокую добротность. Достать такой можно расковыряв обычную светодиодную лампу. Единственный минус такого решения - это габариты, потому, для компактной сборки платы радиометра лучше искать планарные комплектующие.

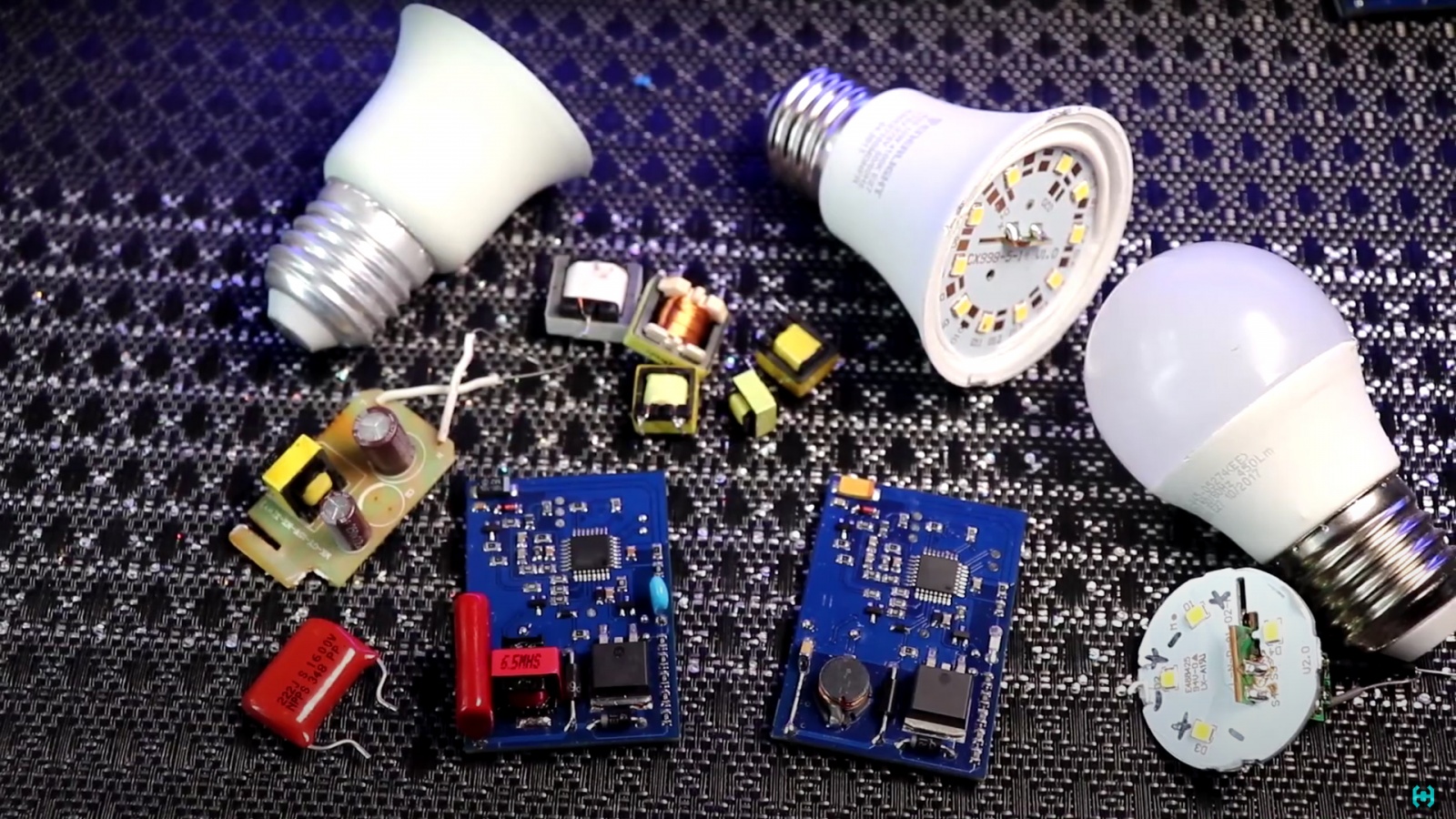

Теперь небольшой лайфхак. Дроссель от драйверов светодиодных ламп имеет большой скрытый потенциал в любительском дозиметростроении. Еще в самом начале этого пути, когда собирался дозиметр Микрон-2, неоднократно возникала проблема с накачкой высоковольтного трансформатора. Он мотался на ферритовом кольце неизвестного происхождения, имел 400 витков вторичной обмотки и 6 первичной. Схема с ним могла пару минут поработать, а затем уходила в вечный сон до полной перезагрузки прибора. Так вот, намотав 8 витков поверх обмотки дросселя, получился просто идеальный повышающий трансформатор. Настолько идеальный, что напряжение на третей ступени умножителя достигало 1 кВ. Это намного выше всех допустимых норм рабочего диапазона счётчика.
Удивительно, но не смотря на это он замечательно продолжал считать фоновые значения. Запитал от второй ступени, там напряжение ниже, около 700 В. Любая схема с таким трансформатором будет работать как часы.

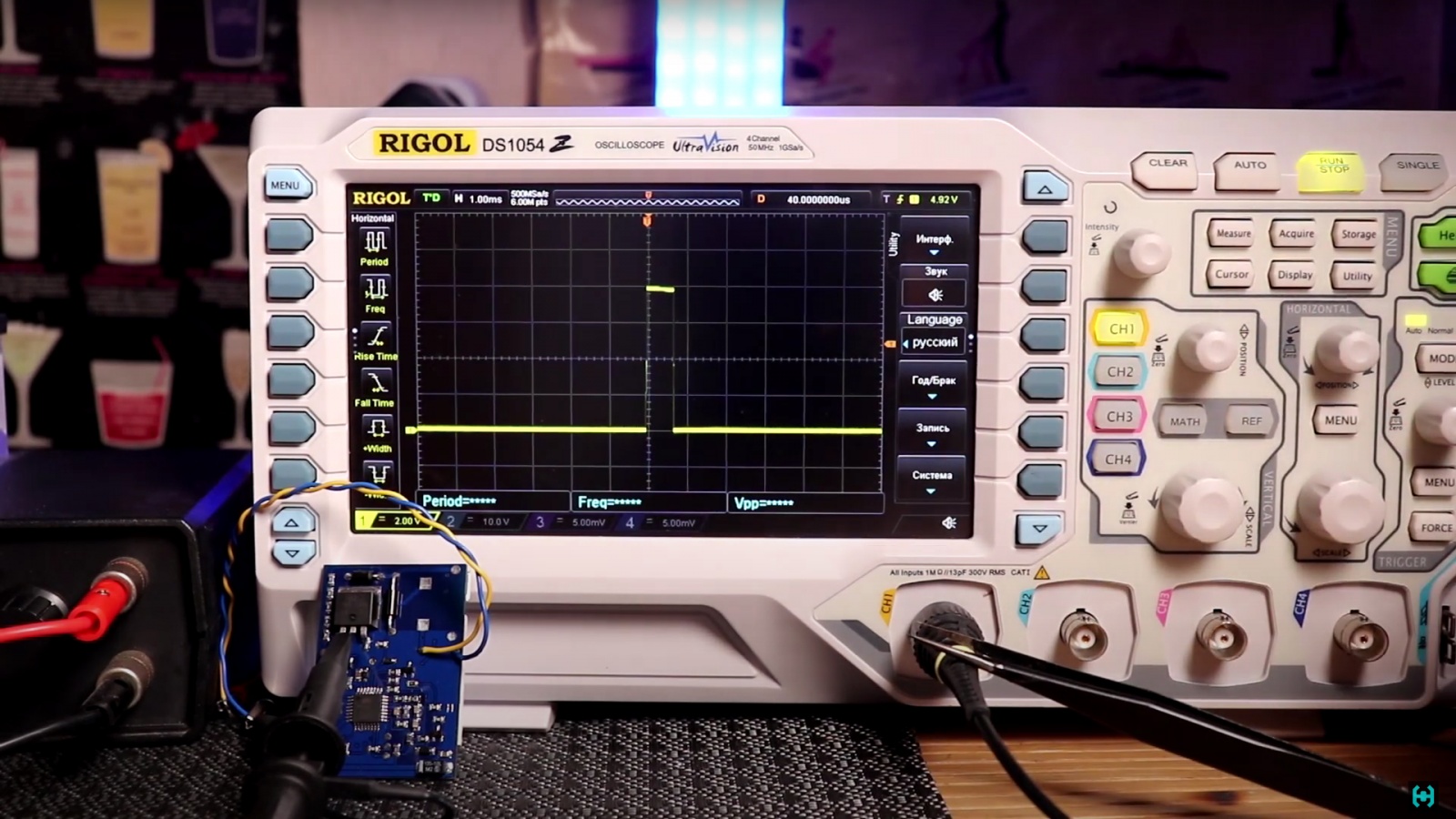

Посмотрим на основные сигналы и на что нужно обращать внимание при настройке радиометра. Обвязка затвора силового транзистора IRF840 состоит из 4 элементов, которые представляют собой удвоитель напряжения для надежного открывания ключа. Подключим щуп осциллографа к затвору и посмотри что там происходит. По умолчанию на этой ноге будут присутствовать короткие импульсы с частотой примерно 120 Гц, длительностью 800 мкС и удвоенным напряжением питания 8 В.
Дальше, нужно настроить делитель напряжения отвечающий за показания уровня заряда батареи. Делается это очень просто, место этого резистора припаиваем потенциометр на 20 кОм. Изменяя его сопротивление добиваемся чтобы напряжение на экране радиометра и блоке питания соответствовали друг-другу. При напряжении питания схемы ниже 3-х вольт, радиометр выключается с целью защиты литий-ионного аккумулятора. Сопротивление резистора получилось 4.2 кОм. Припаиваем его на плату. Небольшой разброс в показаниях напряжения допустим.
Высоковольтный узел накачки состоит из дросселя, ультрабыстрого диода HER108, накопительного высоковольтного конденсатора и супрессора на 400 В. После установки всех деталей на плату, всё что нужно будет сделать это подобрать ёмкость накопительного конденсатора. Использовал для этих целей ассорти марки СВВ81.
С этого момента могут возникнуть трудности при настройке схемы без соответствующего измерительного оборудования. С этим нам поможет электростатический киловольтметр С50.
Вы наверняка видели в школе более простую версию этого прибора, назывался он электроскоп. Принцип работы тут основан на обнаружении электрических зарядов, пластины устройства будут отклоняются друг от друга под действием электрического поля и показывать некую величину.
Например в карандашах ИД-1 эта величина - рентгены. При воздействии ионизирующего излучения на заряженный дозиметр в объёме ионизационной камеры, возникает ионизационный ток, уменьшающий потенциал конденсатора. Измеряя изменение потенциала, можно пропорционально судить о полученной дозе. Волосок в ионизационной камере карандаша настолько тонкий и чувствительный, что начинает танцевать вблизи светодиодной лампы в такт с частотой электросети 50 Гц.
Электростатический вольтметр конструктивно выглядит сложнее, имеет подсветку, конденсор, систему линз и зеркал фокусирующую луч на измерительную шкалу. Прибор на столе должен стоять ровно и неподвижно, иначе показания будут болтаться как корабль на волнах во время шторма.
Особенность прибора в том, что щупы тут не вносят погрешность в схему за счёт практически бесконечного сопротивления. К примеру, щуп мультиметра таким похвастаться не может, напряжение на накопительном конденсаторе мгновенно просаживается и это вызывает увеличение импульсов накачки высоковольтной части схемы. Это относится и к щупам осциллографа, любое сопротивление в подобных цепях приводит к току утечки и искажению реальных параметром при измерении.

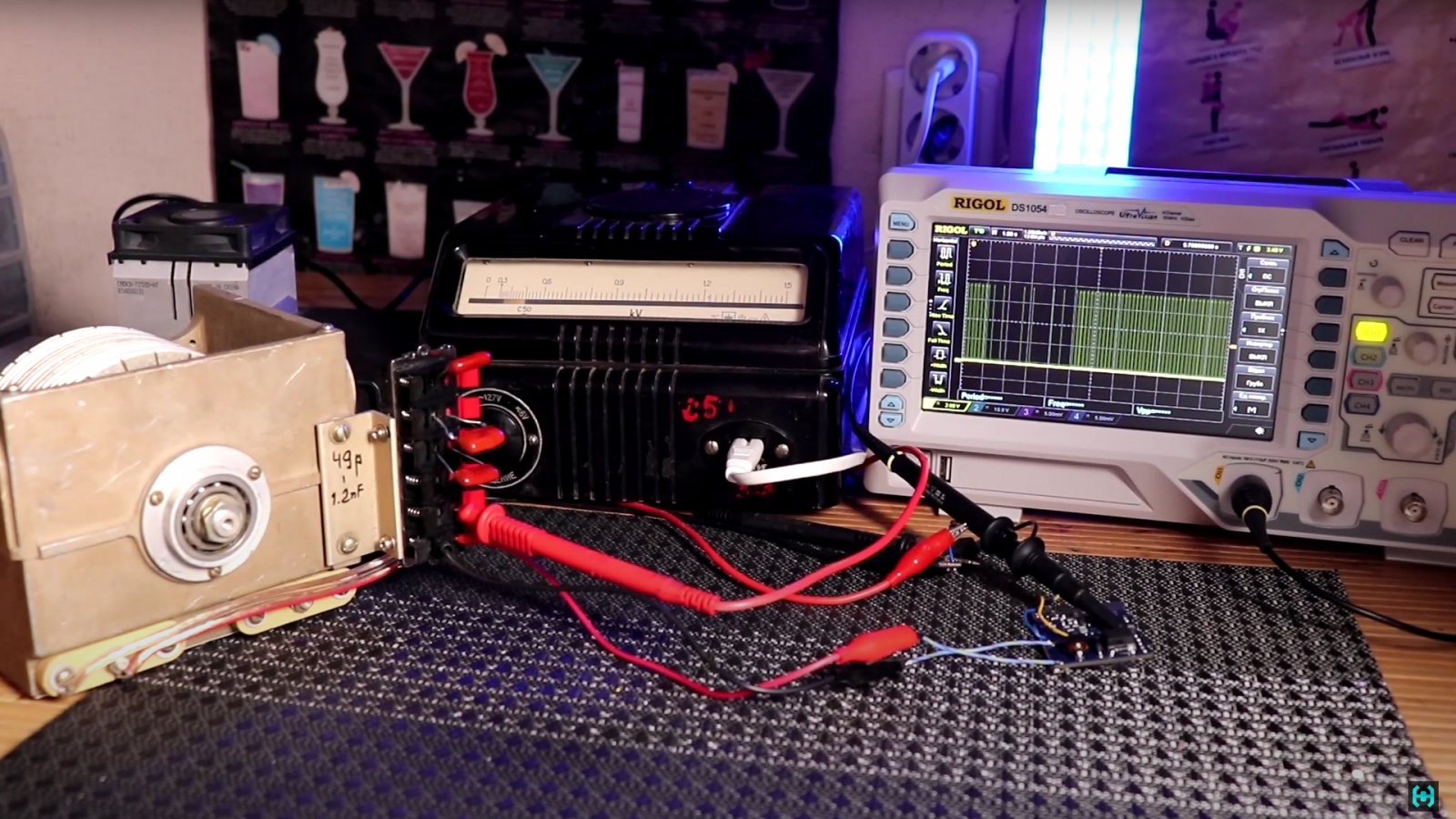

Подбор конденсатора в радиометре. Процесс тут очень простой, добавляем ёмкости к магазину от малого до великого. Нужно добиться картины, когда импульсы накачки высоковольтной части станут 1 раз в секунду, а напряжение на вольтметре будет стоять неподвижно в районе 400В. Если напряжение немного прыгает, значит вы где-то близко.
Напряжение на вольтметре должно стоять неподвижно. На этом настройку схемы можно считать исчерпывающей. Ёмкость подобранного конденсатора составила 3 нФ. Рекомендую прикупить SMD конденсаторы на 500 В. Номинал 10 и 1.5 нФ, с их помощью можно подобрать абсолютно любую ёмкость используя параллельное или последовательное соединение.
Обратная связь радиометра работает по следующему принципу. Напряжение на накопительном конденсаторе ограничивается 400 В супрессором. Индуктивный выброс дросселя условно может быть бесконечным по амплитуде, при превышении установленного порога защитный диод уходит в короткое замыкание и рассеивает лишний ток от импульса. Это событие отслеживается МК, который в свою очередь принимает решение увеличить скважность, если импульс прошел через защитный диод или уменьшить ее, если этого не произошло. Таким образом получается экономичный высоковольтный преобразователь, требующий минимум деталей и самое главное совсем не нужно мотать трансформатор.
Переходим к счётчикам. Все они функционируют от рекомендуемого рабочего напряжения 390В. А рабочий участок счетной характеристики лежит в пределах от 320 до 460 В. Как уже было сказано раньше, счётчик может работать и от 1 кВ, но как долго - это вопрос.
В предыдущем посте про дозиметр RadBoy мы проводили настройку тыкая щупами осциллографа в схему и тем самым вычисляли примерное напряжение накачки. Перепроверив предыдущий результат электростатическим вольтметром, напряжение в точке измерения оказалось 550 В.

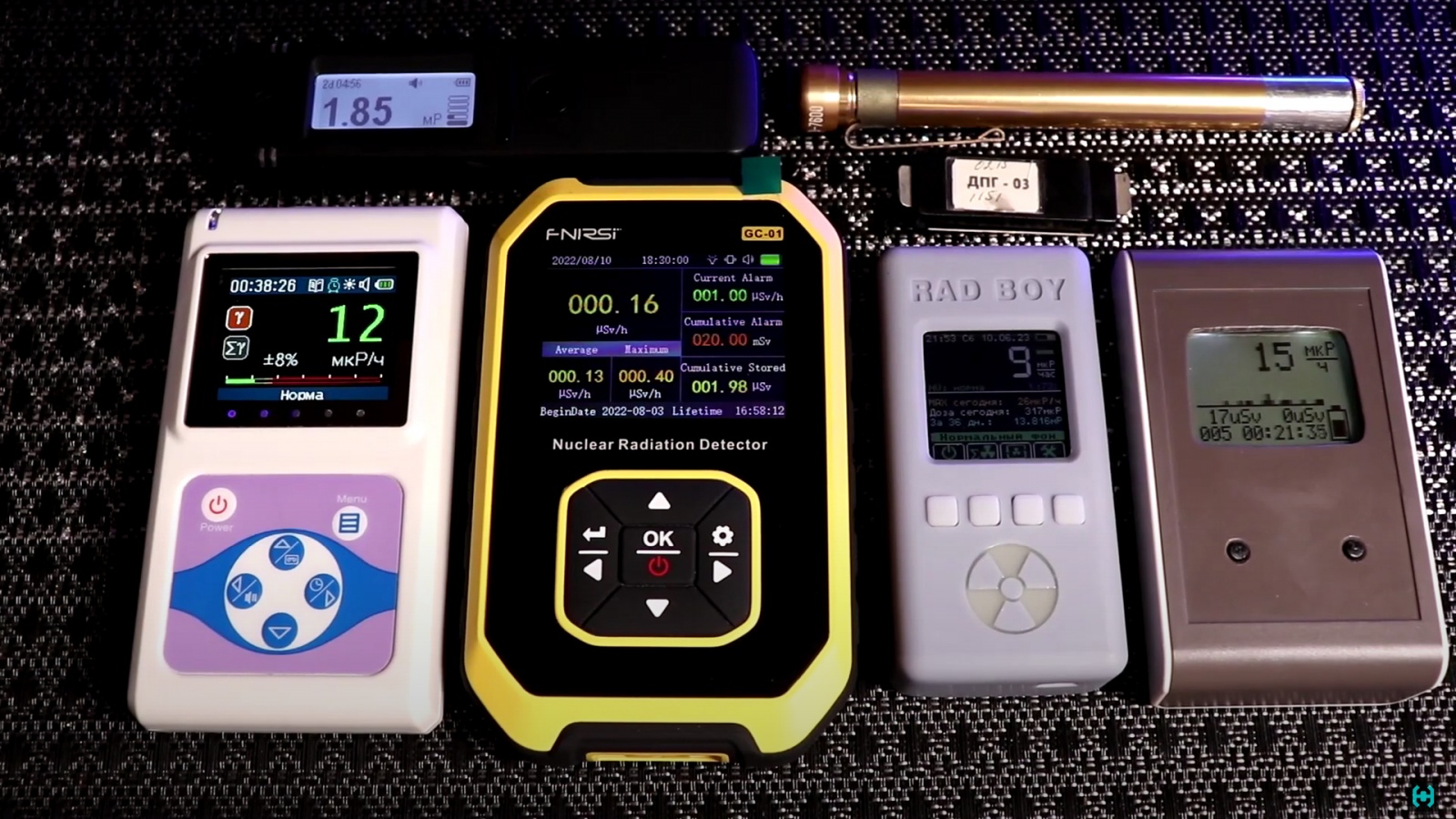

Давайте проверим на напряжение все имеющиеся в хозяйстве дозиметры. Одна из самоделок неизвестного автора прошлого века, высоковольтная накачка тут собрана на автогенераторе. Напряжение на счетчике завышено - 560 В. Притять - показала ровно 400 В. Тютелька в тютельку. Аж глаз радуется. РКГБ-01 показал 410 В. Регул - 460 В. Анри 01-02 сосна 420 В. Еще одна самоделка 380 В.
Китайский дозиметр FNIRSI удивил больше всех, тут показания прыгнули аж до 650 В. Его прислали для обзора, с радостью его сейчас обозреем...
Нашел паспорт к счётчику, рекомендуемое напряжение ничем не отличается от остальных. Кладём твердый минус в коробку разработчиков. А теперь поговорим о плюсах. Во первых это цена - 45$. Fnirsi GC-01 заявлен как бытовой дозиметр-радиометр, предназначенный для личного и домашнего использования. Выступает в качестве сигнализатора накопленной дозы, контроля рентгеновского, гамма и бета-излучения.
Устройство имеет приятный желтый пластиковый корпус с прорезиненными вставками и большим цветным дисплеем на котором выводится вся необходимая информация. Большое окно работает в режиме поиска, снизу усредненный фон и максимально зарегистрированное значение мощности дозы. Справа выставлены пороги сигнализации в режиме поиска и накопленной дозы. В меню устройства можно выбрать систему отображения: в микрозиверты/час, миллирентгены/час и так далее. Можно установить порог сигнализации уровня мощности и накопленной дозы. Дата и время служат место отрывного календаря на стене. Есть возможность отключит мигающий светодиод и звуковую сигнализацию. В последнем пункте меню видим настройку яркости дисплея и выбор языка.
Дозиметр оснащен литий-ионным аккумулятором емкостью 1100 мА и разъемом USB Type-C. Заряда хватает на 16 часов непрерывной работы. В комплекте идет отвертка с помощью которой можно разобрать корпус. Шучу. Плата устройства выполнена красиво и технологично. Присутствует батарейка для сохранения настроек даты и времени, процессор есть, деталюшки тоже. Стеклянный счетчик Гейгера запитан от умножителя напряжения. По некоторым данным из всемирной паутины, получилось найти информацию что трубка J321 это полный аналог советскому счетчику СБМ20, за исключением того, что в темноте она светится.
Что касаемо точности отображения мощности дозы от разных источников, этот пункт мы оставим на конец поста где будет сравнительный тест большинства распространенных бытовых дозиметров.

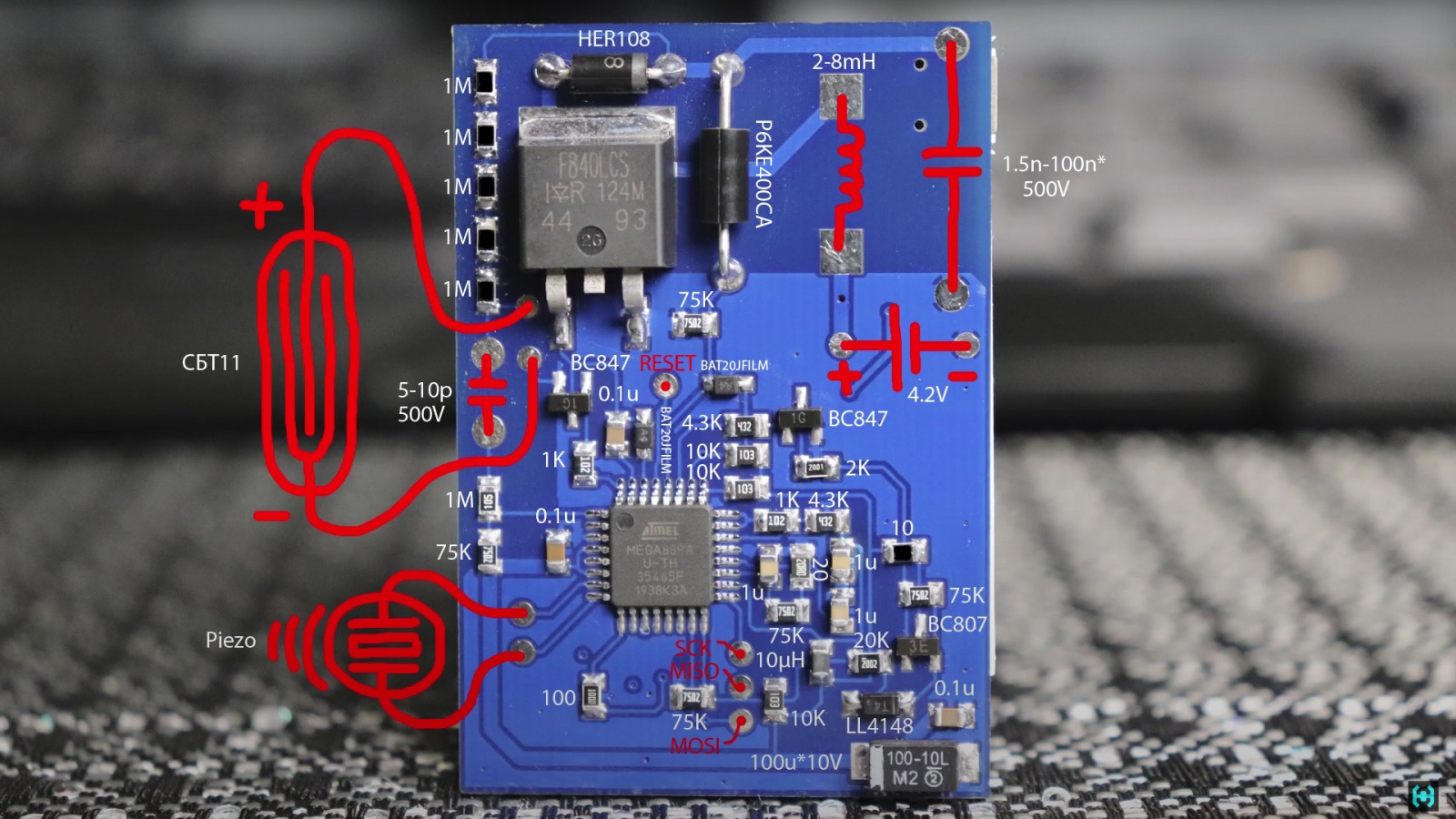

При подключении счётчика, важно не перепутать полярность! Для СБТ11 три нижние контакта - это аноды, два верхние - катоды. Для СБТ10 от первого до десятого пина - это аноды, 11 контакт - катод. Всегда смотрим в паспорт. Если перепутать полярность, детектор будет уходить в режим постоянного тлеющего разряда и истощать ресурс счётчика.

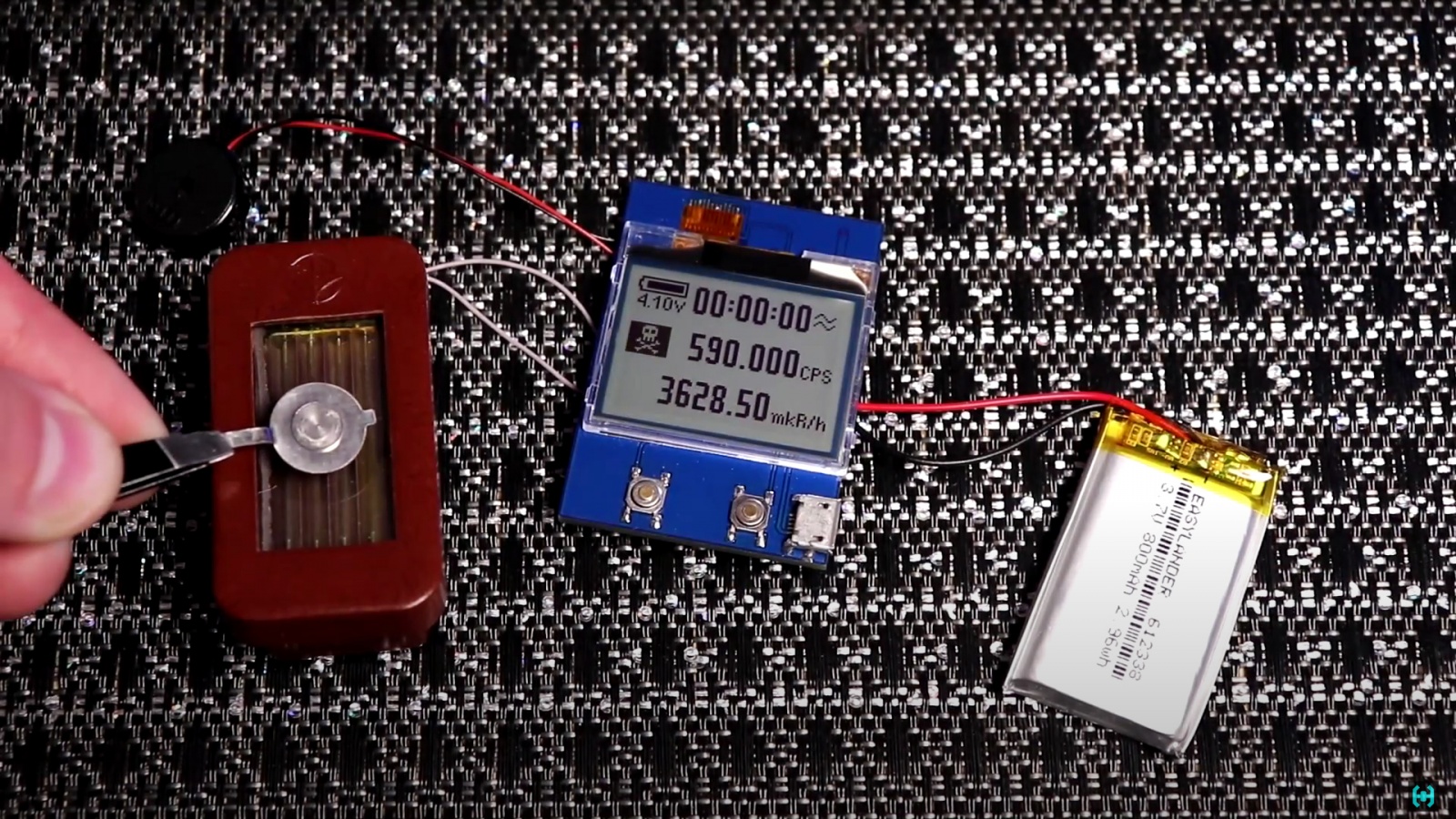

На плате предусмотрены контакты для пьезоизлучателя, счетчика и аккумулятора. Для проверки работоспособности возьмём альфа источник от дымоизвещателя на основе америциия 241. Его спокойно можно заказать на Алиэкспресс. Радиометр регистрирует превышение фона и рисует на экране веселого Роджера с черепом и костями. Намекая - будь осторожен человек!
Все эти запчасти с проводами не удобно носить в кармане, потому смоделируем удобный и компактный корпус в Solid Works. Печатать его будем на фотополимерном принтере Creality Halot Sky.

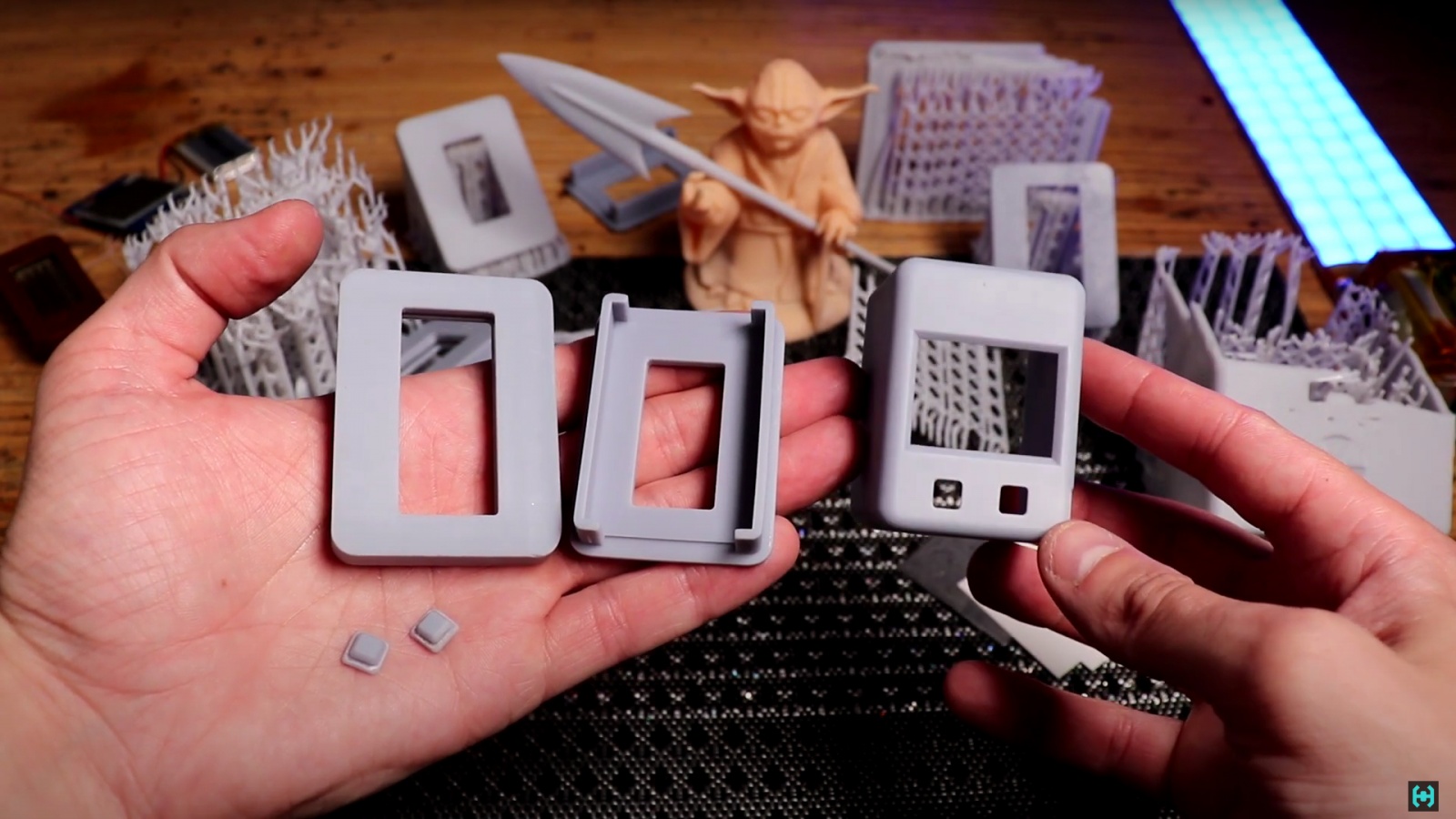

Так как слюдяные счётчики имеют разные размеры, напечатано было два типа корпусов: под датчик СБТ10 и СБТ11. Одна из попыток родить модель из фотополимера окончилась крахом, смола в ванне закончилась раньше времени. Это фиаско...
После печати удаляем лишние поддержки, достаем напильник, наждачную бумагу и приступаем к обработке корпусов. По итогу получились такие детали: сам корпус с нижней крышкой где будет размещаться счётчик, две кнопки управления и крышка фильтра с прорезью, куда будет вставляться лист бумаги или кусок фольгированного свинца. Плата как и корпус не предусматривали каких либо крепежных отверстий, потому разогреваем термопистолет и начинаем халтуру.
На показания фоновых значений сейчас не обращаем внимание, этот параметр настраивается в меню. Что касаемо потребления прибора. С выключенной подсветкой оно составляет 1.2 мА, с включенной 8 мА, а если перевести устройство в режим сна, тот тут цифры просто поражают воображение, меньше 1 мкА.
Теперь немного украсим корпус. Для этого воспользуемся светонакипительным порошком и эпоксидной смолой. Получившиеся бульйон должен напоминать кровь из фильма Хищник. В полной темноте радиометры выглядят атмосферно и непривычно, в магазине такое точно не купишь.
Переходим к настройке железа. Первое что нужно сделать, это включить на радиометре режим экспозиции и параллельно запустить таймер на телефоне. Дело в том, что микроконтроллер работает от внутреннего тактового генератора, который имеет разброс в подсчёте реального времени.
Через десять минут на смартфоне останавливаем таймер и запоминаем отображаемое время на радиометре. Для расчетов используются секунды. Время радиометра делим на эталонное с телефона. Затем, сумму умножаем на 500 и отнимаем 500. У нас выйдет некий коэффициент, в данном случае 10. Дальше нажимаем и удерживаем кнопку включения, заходим в меню. В пункт RC вводим получившиеся значение.
Эти действия нужны для того, чтобы микроконтроллер мог правильно подсчитывать время при измерении усредненной экспозиционной дозы. Теперь 10 минут, равны 10 минутам.
Теперь нам нужно узнать точное фоновое значения. Зачастую на природе, вдали урановых природных рудников они ровняются от 10-30 мкРч. В моем случае, дома, средняя температура по палате равна 12 мкРч. ATOM-SCAN сейчас показывает 1.8 мкРч. По умолчанию универсальная прошивка содержит настройки для счетчика СБТ10. У нас СБТ11, что нужно поменять?
Удержанием кнопки включения заходим в меню и перелистываем всё что там есть. Тут можно настроить время экспозиции при измерении продуктов питания, громкость щелчков прибора, включить или выключить сигнализацию при превышении порога мощности дозы, установить фоновый порог и яркость подсветки, которая не работает как нужно.

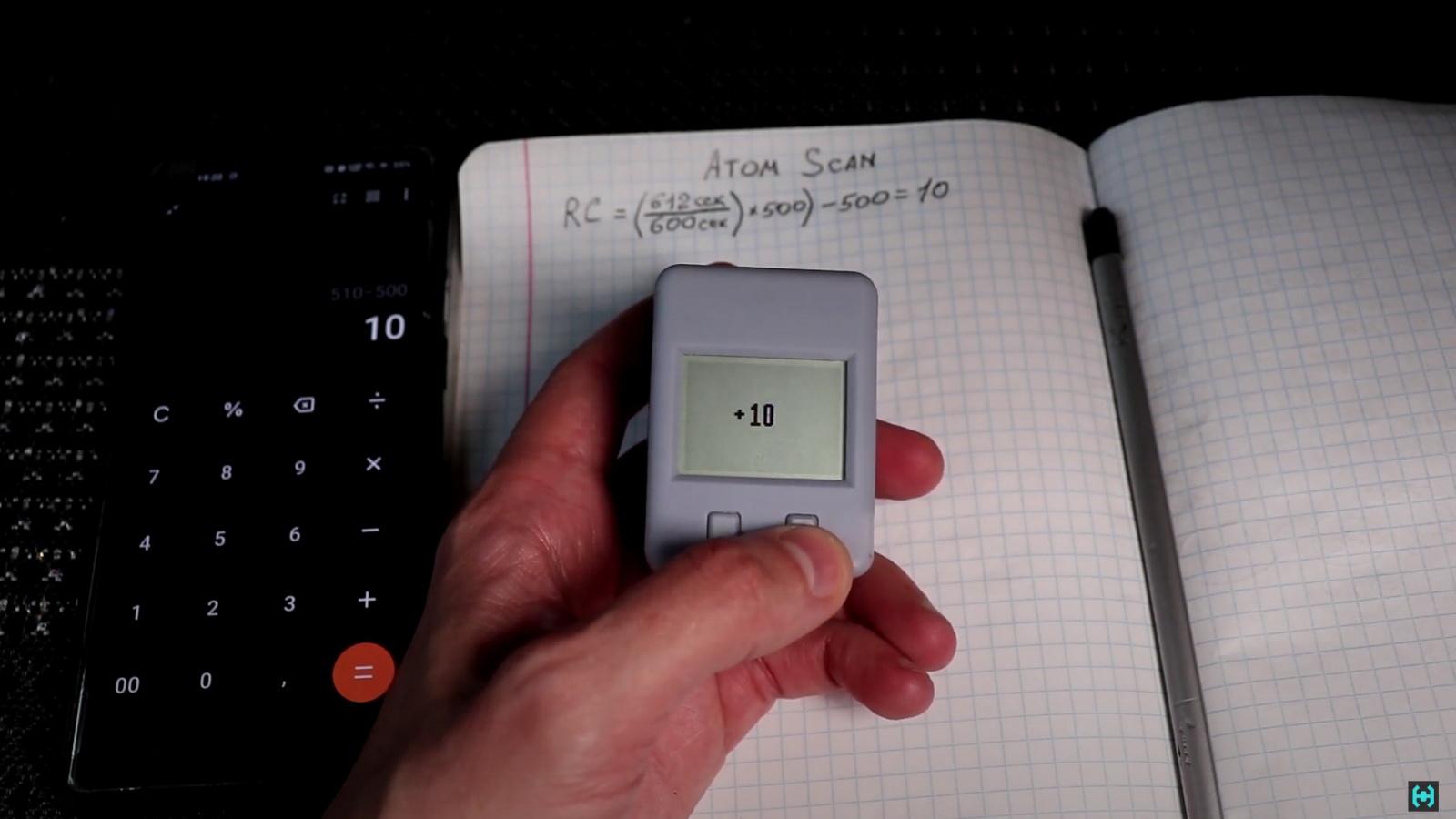

Нас интересует последний пункт, настройка датчика. Тут видим три параметра. Первые два отвечают за скорость реакции радиометра при резком изменении уровня фона. Последний коэффициент это время за которое счётчик набирает определенное количество импульсов, равное в нашем случае 12 мкР/ч. Для СБТ10 время установлено 6с 15 мС. Для СБТ11 нам коэффициент пока неизвестен.
Каждую секунду в нашем пространстве летает миллионы гамма-квантов, они берутся как из космического пространства, так и природного. Как пример – дочерний продукт полураспада урана, который присутствует от слова везде, включая кирпич и бетон из которых построена ваша хата.
Допустим в месте измерения эквивалентная доза ионизирующего излучения равна 12 мкР/ч. Каждый счетчик Гейгера имеет свои геометрические размеры ионизационной камеры. Если сгенерировать картинку с условными гамма квантами за 6с в пространстве, то площадь счетчика СБТ10 за это время в среднем зафиксирует 12 событий.
Площадь счетчика СБТ11 в 6 раз меньше. За 6 секунд он зарегистрирует всего 2 события. Чтобы насчитать 12 мкРч, время измерения нужно увеличить с 6 раз до 36 секунд. Например, самый маленький слюдяной счетчик си19бгм имеет настолько маленькую площадь, что регистрирует всего одно событие раз в 60 секунд. Чтобы набрать обычный природный фон, ему нужно работать 12 минут. Чем больше площадь счетчика, тем быстрее он реагирует на изменение радиационной обстановки и тем самым дозиметр заблаговременно сможет оповестить вас об опасности!
Сейчас вы видите настройки для разных датчиков. Вводите их в прибор и на этом все. Если вашего датчика нет в списке, ставите любое время - предположим 31 секунду. В режиме экспозиции набираем естественный фон в течении 10 минут. Значения показали 9 микрорентген. Это мало, снова заходим в меню и увеличиваем время измерения до 36 секунд. Снова набираем усредненный фон за 10 минут и тут показания уже 11 микрорентген, это уже ближе к истине.
Естественно про лабораторную калибровку и соответствие их требованиям стандартам и эталонам тут речи не идёт.
После настройки прибор готов к работе. Сейчас мы возьмем три источника чтобы сделать ассорти по типам излучения. Америций - альфа источник, фильтр ЗС7 - бета источник и часы на основе СПД радия, условно бета + гамма. Попробуем узнать чего и сколько тут излучает.

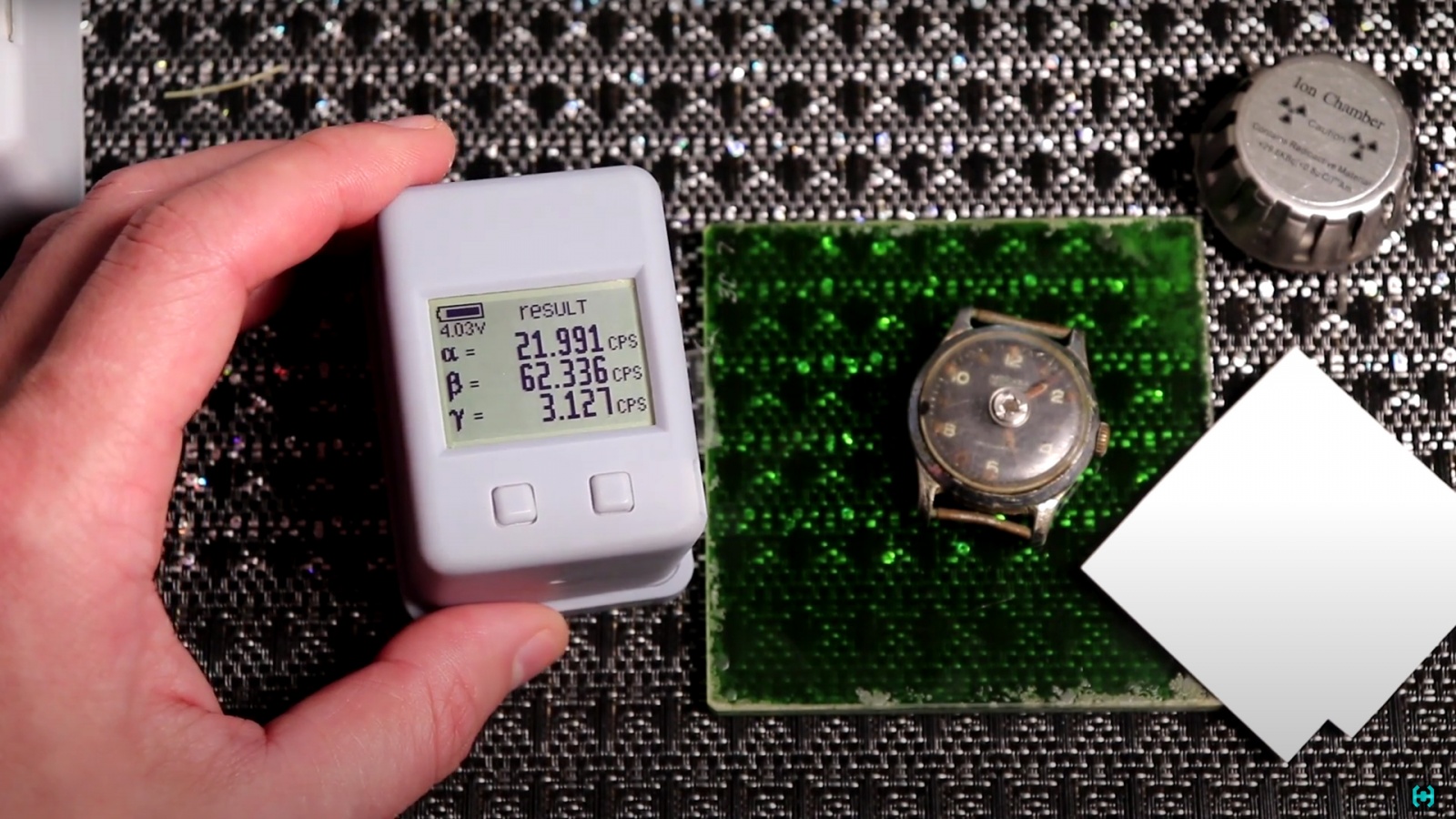

Находясь в режиме экспозиции, кладем дозиметр на измеряемую поверхность и нажимаем кн.1, он перейдет в режим измерения альфа/бета/гамма активности. Если спустя некоторое время нажать кн.2, то устройство перейдет в режим паузы, для того, чтобы вы подложили между измеряемой поверхностью и датчиком лист бумаги - альфа фильтр. Нажатие кн.2 запустит измерение активности с отсечением альфа чистиц фильтром. На экране будут отображаться данные альфа, бета+гамма активности.
Дальше меняем бумажку на бета-фильтр в виде свинцовой 1.5 мм пластины и снова нажимаем на кн.2, запуститься измерение отсеянного гамма излучения. По прошествии некоторого времени мы получим результат - замер альфа, бета и гамма активности. Фильтр для радиометра под счетчик СБТ10 работает по такому же принципу.
Альфа частицы представляющие собой тяжелые ядра гелия не способны преодолеть расстояние по воздуху больше 3 см, они сталкиваются с молекулами воздуха и теряют всю свою энергию. Обычная бумага становится непреодолимым препятствием для атомов гелия. Бета-излучение или электроны могут иметь по воздуху пробег в несколько метров. Гамма или коротковолновое электромагнитное излучение , в зависимости от энергии, способна преодолевать расстояние в несколько миллионов световых лет и достигать нашей земли.
Самое захватывающее в этом деле заключается в наблюдении работы счетчика в полной темноте. При регистрации частиц в детекторе вспыхивают разряды. Можно визуально наблюдать в какой части счетчика произошло то или иное событие.
Переходим к самой интересной части поста. Попробуем сравнить показания всех собранных радиометров. Для этого воспользуемся уже знакомыми источниками. Чувствительность счетчиков к альфа излучению будем проверят притулив источник впритык к слюде. Результат измерения запишем по максимальным показаниям импульсов в секунду. Тут один раз пригнуло до 60. Так и фиксируем, 60 cps. СБТ11 без буквы А показал 600 импульсов. СБТ11А - 1765. Это пока лидер по чувствительности. В три раза опередил СБТ11 и в 30 раз СБТ10. Дабы долго не затягивать, самыми слепыми оказались трубки СБМ20, а рекордсменом си19бгм.
Теперь стекло ЗС7. Его площадь способна перекрыть всю площадь счетчика и обеспечить равномерную плотность бета потока. Радиометр его измерять не умеет, потому будем просто записывать условные цифры. Первый испытуемый показал 92 импульса в сек, так и записываем на бумажке. СБТ11 показал 16 импульсов. СБТ11А - 10. В этом соревновании показания напрямую зависят от площади счетчика и того сколько туда попадет частиц за определенное время.
Часы москва 16 камней. Тут картина идентичная как и с фильтром ЗС-7. Результат немного удивил на СБТ11 счетчике. Изучив конструктив внимательней, оказалось что в них разная площадь окна. В общем по результатам эксперимента, идеального счетчика не существует. Как вариант, комбинировать их как это сделано на корабельном радиометре РКБ-1. Тут каждый решает для себя сам, что лучше, а что хуже.
Ради следующего эксперимента пришлось потратить целое состояния скупая все дозиметры на рынке, которые только удавалось найти. Это можно назвать коллекцией. В чём будет заключатся суть сравнения всего этого железа?! Все бытовые приборы можно разделить на несколько категорий.
Первая категория измеряет гамма фон. Отличить их можно по счётчикам, которые обернуты свинцовой фольгой или металлическому корпусу блокирующему бета излучение. К ним относятся и сцинтилляционные дозиметры-радиометры. При попадании гамма-кванта в тело кристалла в нем возникает вспышка света, которая регистрируется фотоэлементом и передается на счетную часть схемы. Для детального понимания, рекомендую почитать пост про сборку гамма спектрометра, который был ранее.
Вторая категория дозиметров зачастую имеет пластиковый корпус и счетчики без свинцовой фольги. Они способны показывать сумму гамма плюс жесткого бета излучения.
Третья категория на корпусе имеет крышку фильтра, пересчетная схема в таких устройствах способна измерять плотность бета потока.
Последняя категория, дозиметры со слюдяными счетчиками. Они считаются самыми универсальными, так как способны регистрировать альфа излучение.
Независимо от типа дозиметра-радиометра, сделаем простую таблицу в которую будем записывать результаты измерений от единственного источника фильтра ЗС-7. В том числе и плотность бета потока если такую функцию поддерживает прибор. Эталоном в первой строке поставим Радиаскан 701, так как он заявлен сертифицированным дозиметром.
Тест длился два дня. Результаты вы сейчас видите в таблице. Всегда было интересно, какой бытовой дозиметр лучше всех. Фоновые показания гамма излучения получились почти везде одинаковые. Гамма плюс бета условно зависит от площади счетчика, материала и толщины корпуса устройства. К примеру, зонд радиометра ДП-5 может только обнаружить наличие бета излучение, но посчитать плотность бета потока он не способен.
Смотрите таблицу и выбирайте то, что вам ближе. ATOM-SCAN сложно отнести к профессиональным радиометрам, он много чего не умеет. Но, а много ли можно требовать от обычной самоделки, сделанной за пару вечеров в компании чашки чая и интереса к науке.
У меня нет доступа к эталонным радиометрическим лабораториям, где можно подтвердить или опровергнуть достоверность полученных результатов. В таблице цифры трёх измерений каждым прибором для получения среднеарифметического значения. Китайскому дозиметру Fnirsi пришлось сражаться с культовыми и дорогими приборами, он достойно держался на протяжении всего пути, как самурай! В случае любой техногенной аварии на атомной станции он уверенно покажет превышение фона и заблаговременно сообщит об опасности.
Для справки. Съемка этого выпуска заняла порядка двух месяцев. После всех проведенных экспериментов у меня начали выпадать волосы, к чему бы это!? Шутка)
Себестоимость платы радиометра со всеми деталями без счетчика Гейгера составляет 20 баксов. Это наверное самый простой и дешевый прибор, который можно сделать своими руками, чего собственно и добивался DocDizel при его создании много лет назад. Дозиметрия интересный раздел прикладной ядерной физики, которая временами затягивает.
