В идейном продолжении прошлой статьи был создан новый макет, в этот раз - электростанции.
Для тех кто не в теме - моя идея заключается в создании обучающих макетов для учеников техникумов и ВУЗов. Однако создаются они не классическим способом (полностью вручную и из подручных материалов), а методом печати деталей на 3Д принтере. Это - интеграция новых технологий в привычные сферы жизни!

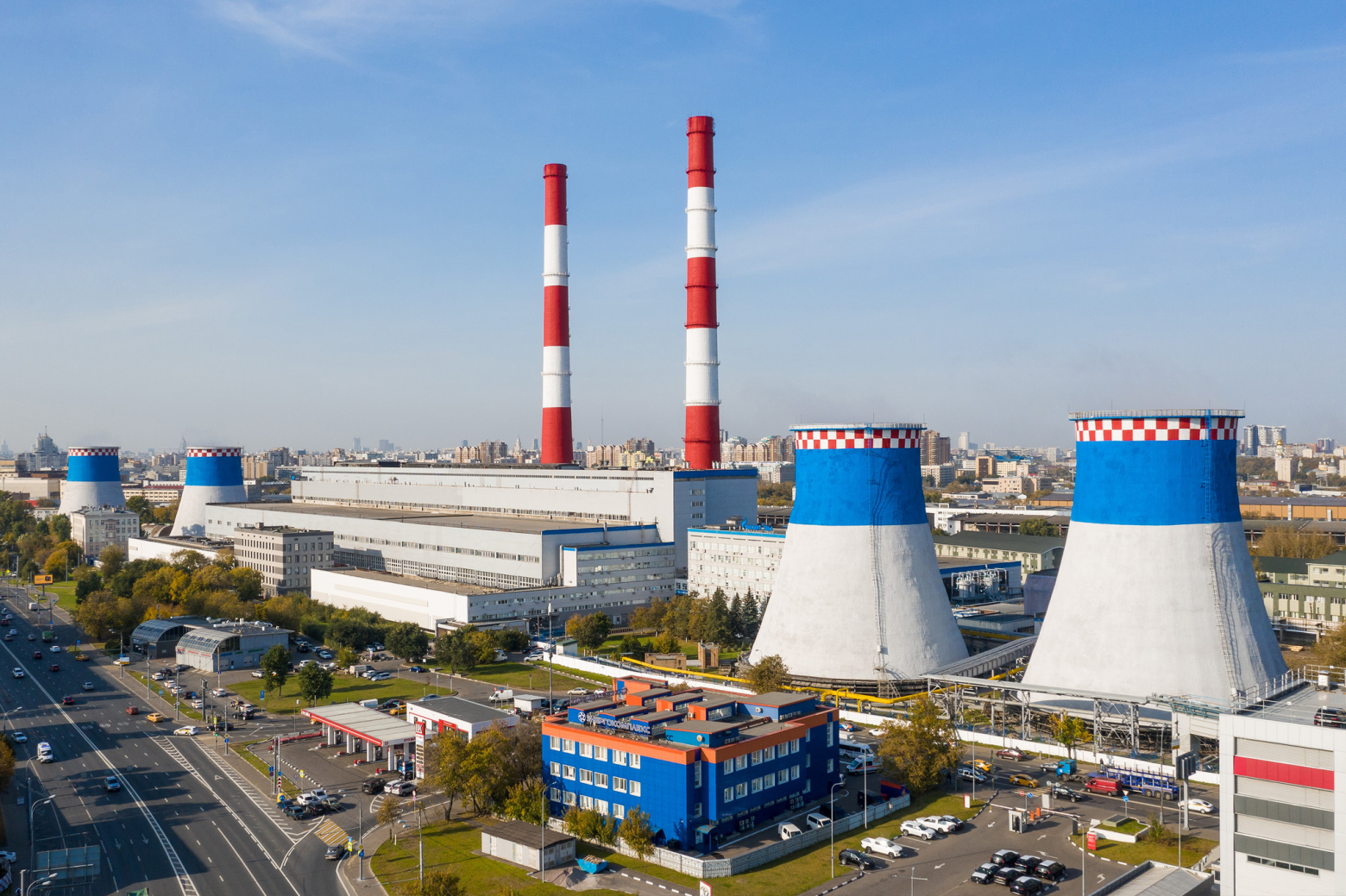

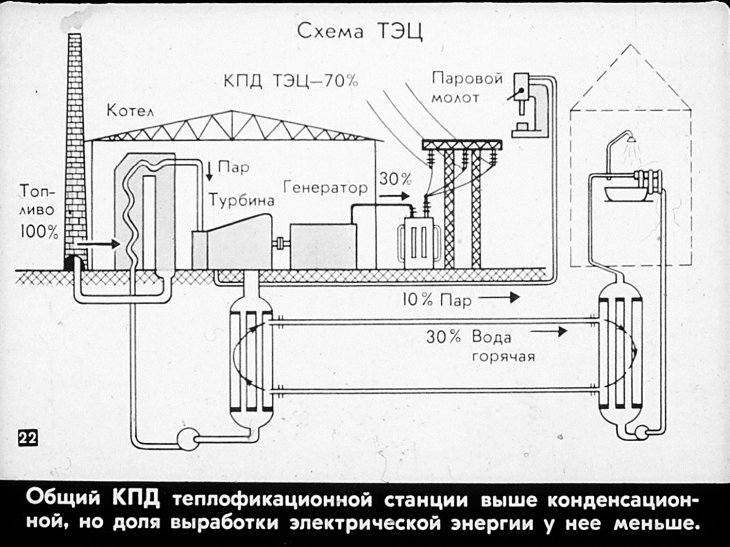

ТЭЦ - это тепловая электростанция, вырабатывающая для потребления не только электроэнергию, но и энергию тепла в виде пара и горячей воды. Доля генерации ТЭЦ в Российской энергетике до сих пор остается самой высокой (более 54%).
Основные элементы ТЭЦ:
-
Котел, в котором сгорает топливо и нагревается вода. То есть энергия сгорания топлива преобразуется в энергию движения пара
-
Турбогенератор, в котором внутренняя энергия пара преобразуется в механическое движение турбины, а затем эта механическая энергия преобразуется в электрическую энергию в генераторе
-
Конденсатор, в котором пар конденсируется за счет охлаждения. В этом процессе участвует и градирня
-
Дымовая труба, необходимая для удаления продуктов сгорания топлива
Как мы видим, устройство данного вида электростанций не отличатся чрезвычайной сложностью. Это не удивительно, ведь первая ТЭЦ была построена в 1882 году в США.
Данные основные компоненты и несколько побочных, необходимых для понимания принципа действия, мы и будем использовать в нашем макете. Точнее, это не макет в прямом смысле этого слова. Это - однолинейная макет-схема ТЭЦ.
Данный подвид макетов объединяет в себе простоту однолинейных 2Д схем и визуализацию расположения и внешнего вида оборудования 3Д макетов, но и взаимоисключает их недостатки.
Так, нам не требуется "возводить стены" электростанции и детальный вид оборудования и всех соединений, но в то же время дает общую картину устройства реальной электростанции "не на бумаге".
Данный вид макета - безмасштабный, основанный скорее на пропорциях оборудования, чем на реальных размерах. Размер подложки - всего 15х15 см.

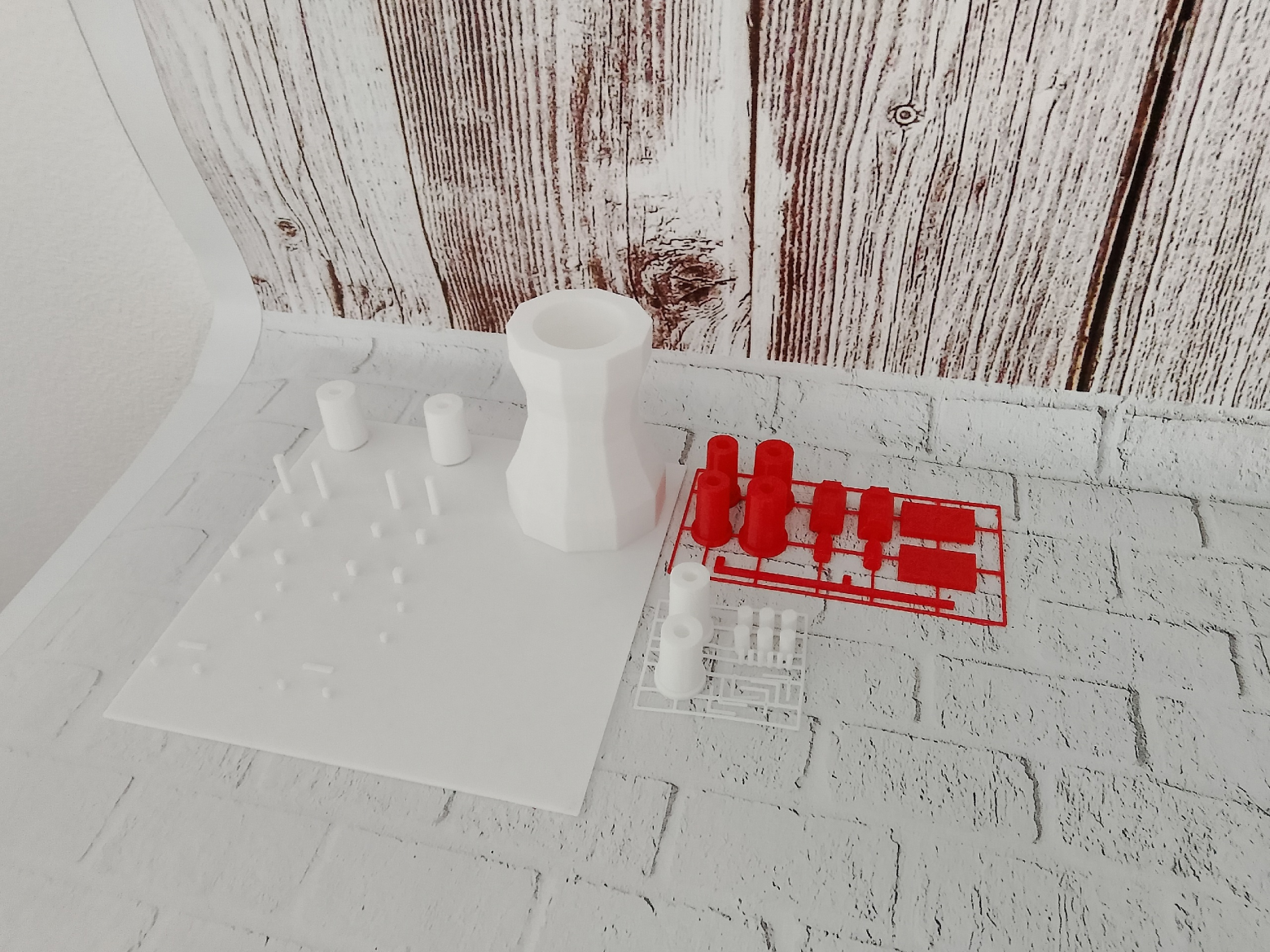

Для сборки будет использоваться та же система Kit-Card, что и в прошлом проекте. Количество цветов пластика также увеличилось - это белый, серый и красный. Конечно, при этом можно обойтись и одним белым, а затем красить детали вручную, или двумя цветами. Но три, на мой взгляд - золотая середина.
Общий вес затраченного пластика для печати - 165г.
Материал - PET-G от компании НИТ. Слайсер - Cura.
Секции труб соединяются между собой втулкой, а остальные соединения - на цианоакрилат.

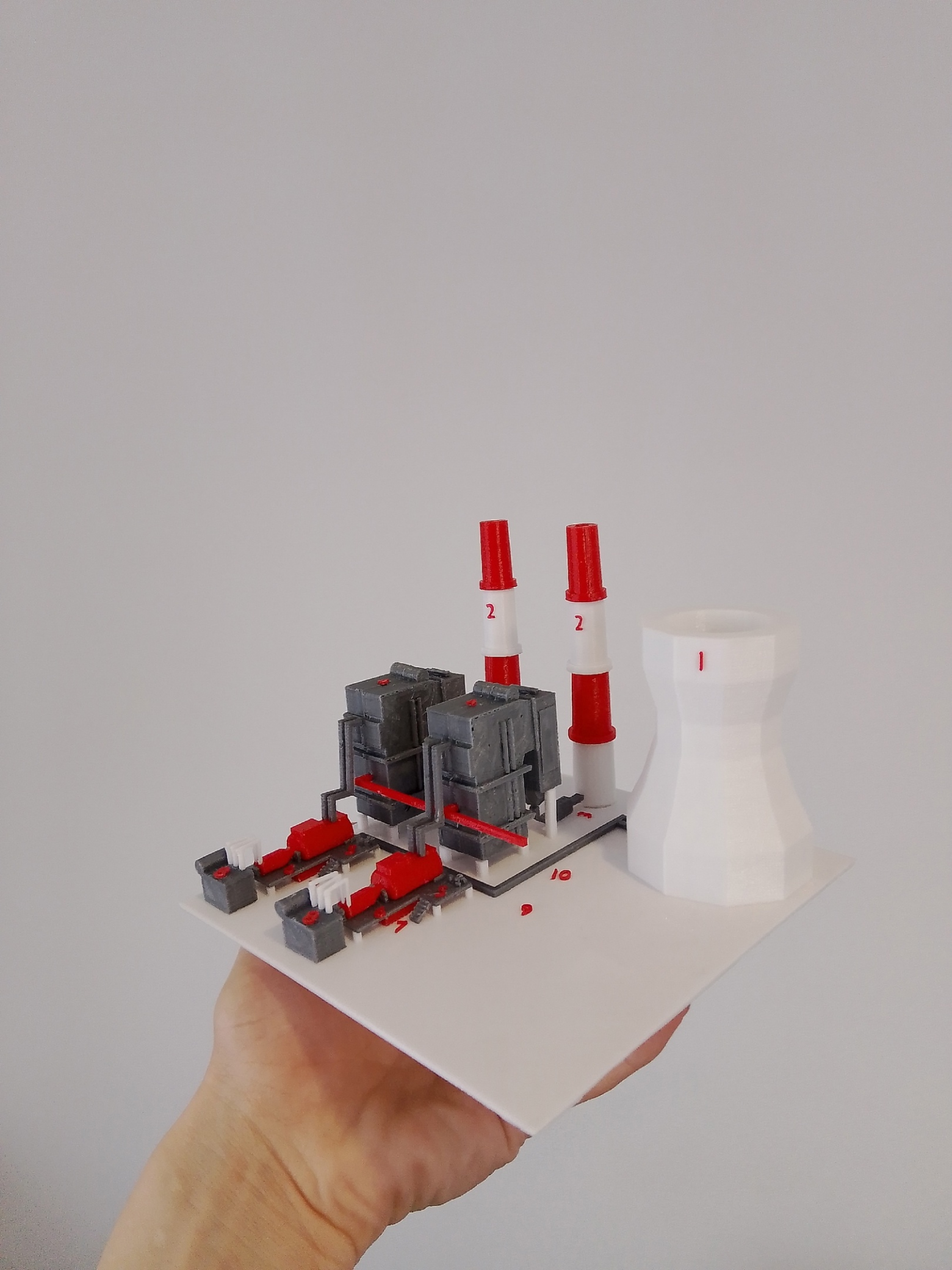

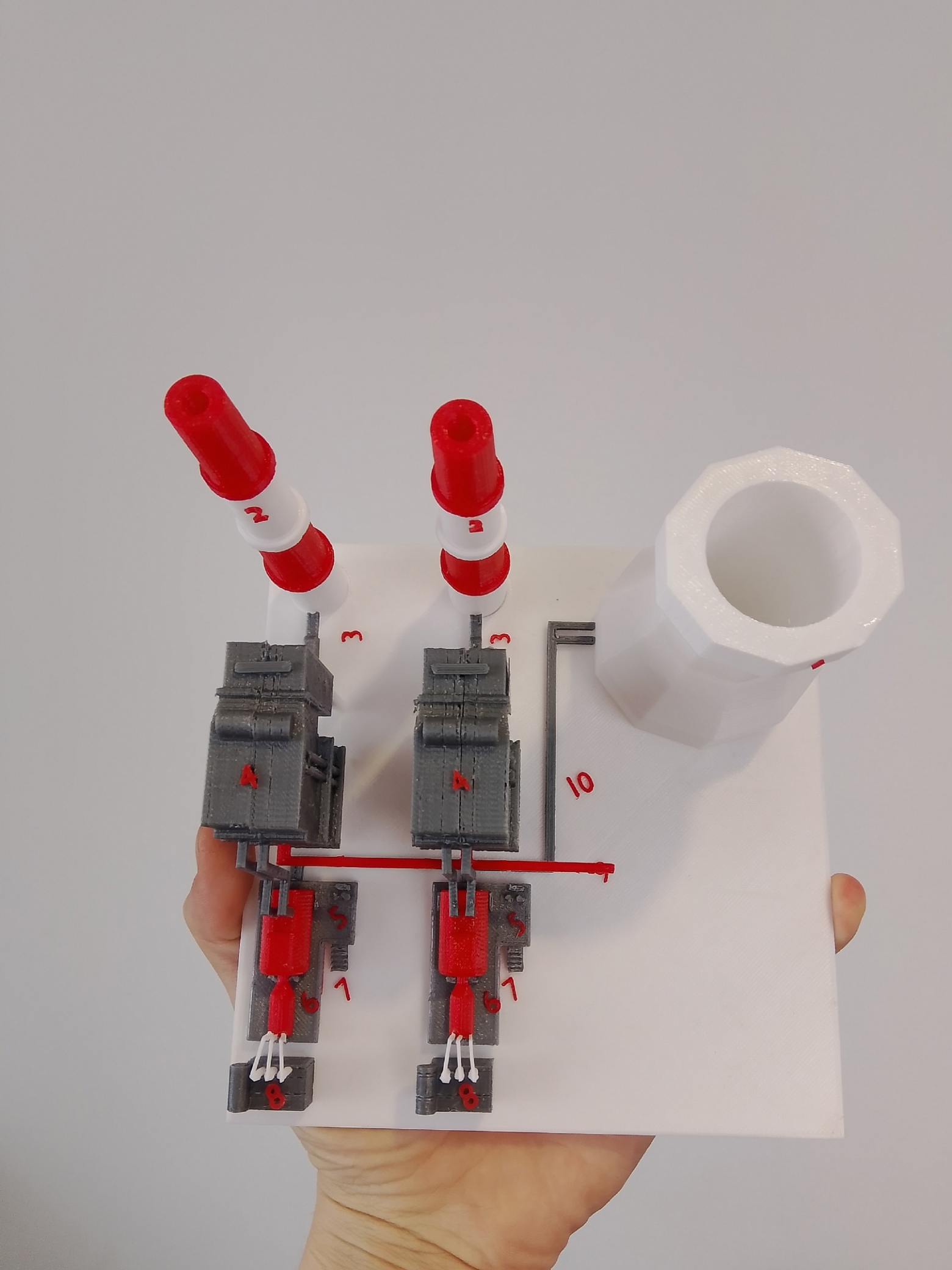

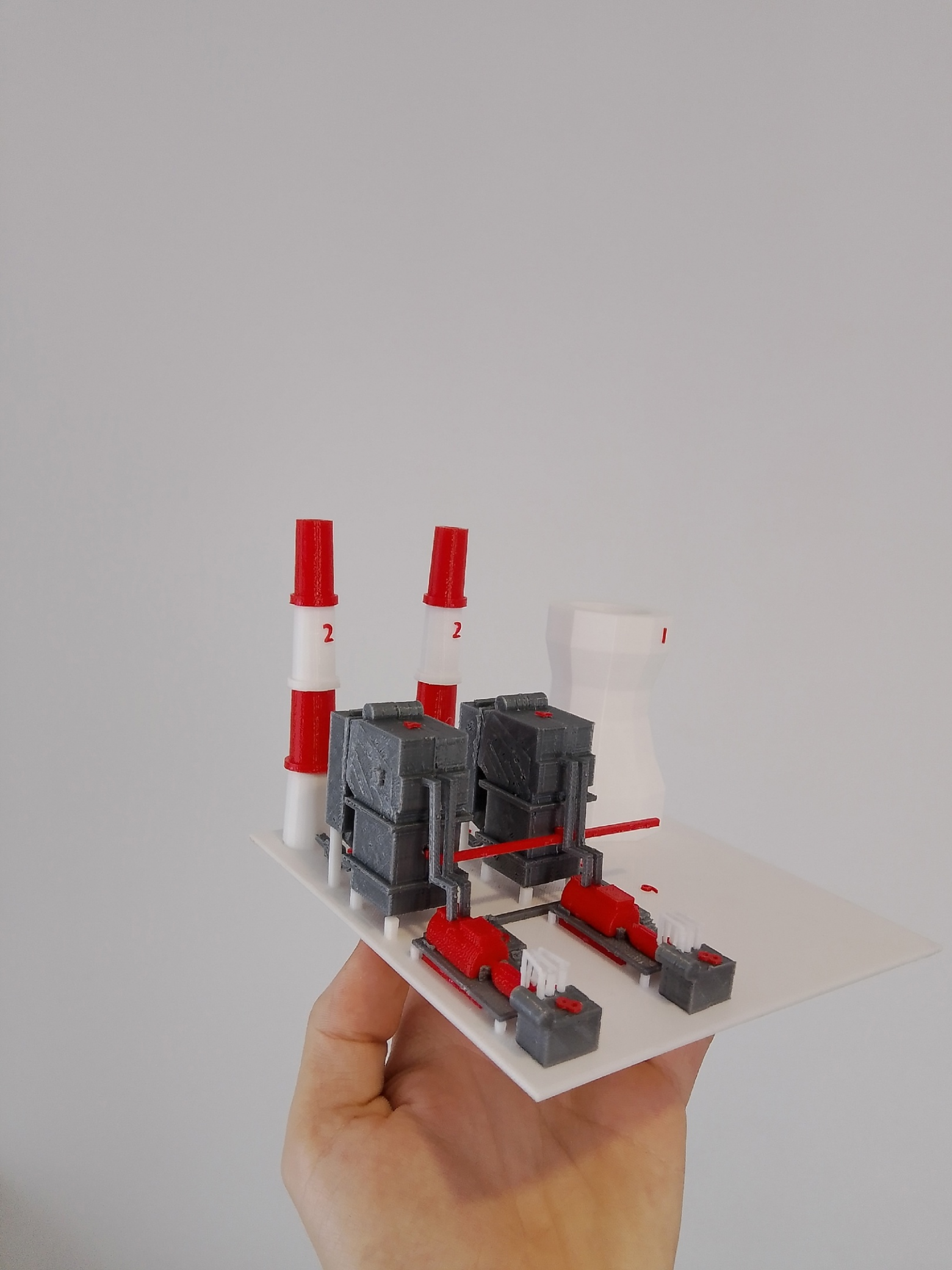

Подписи к оборудованию:
-
Градирня;
-
Трубы;
-
Фильтр;
-
Котел;
-
Турбина;
-
Генератор;
-
Конденсатор;
-
Трансформаторная секция;
-
Газопровод;
-
Трубы к градирне.

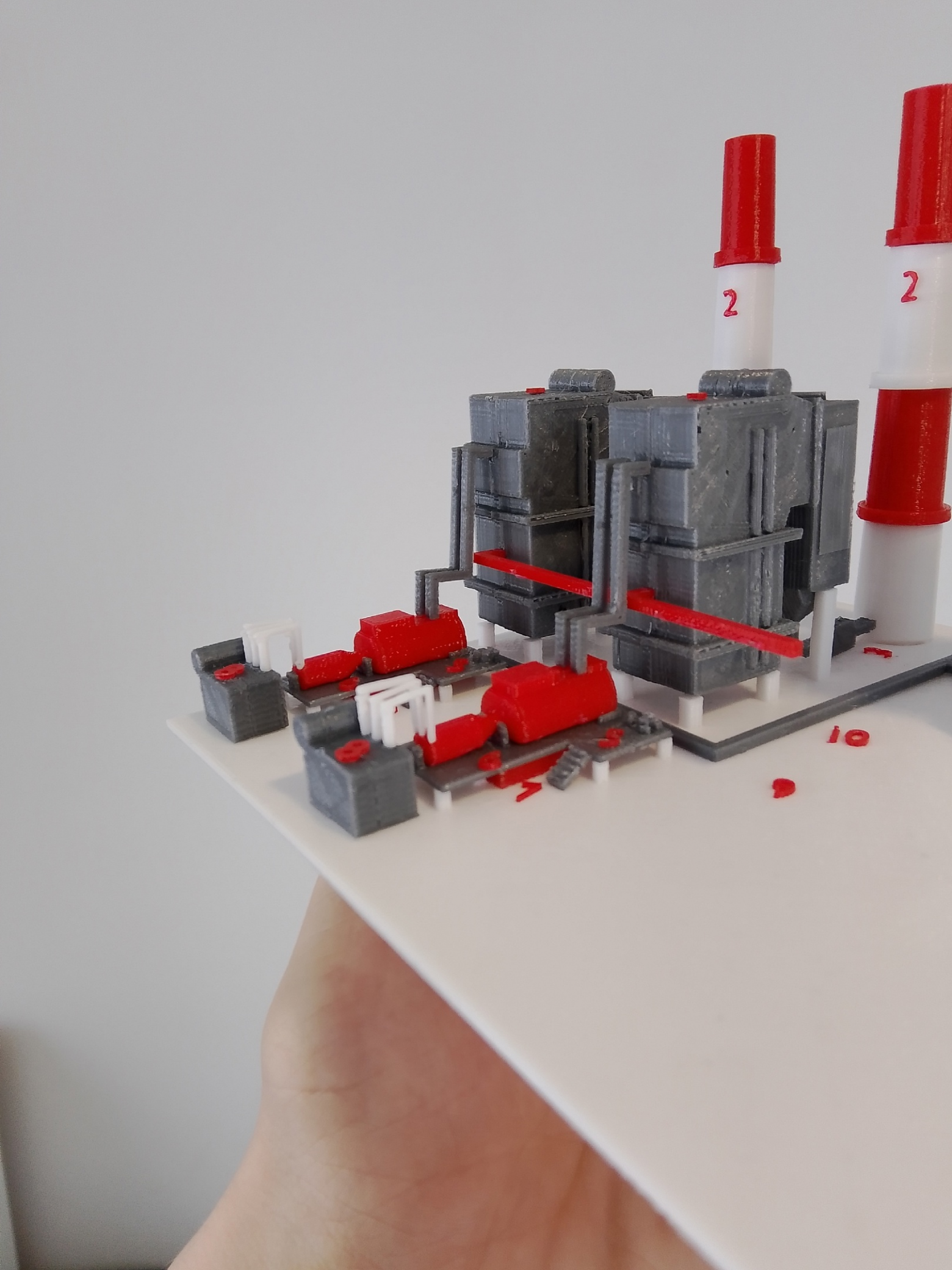

При печати серым цветом была допущена ошибка, посему наблюдается некоторая недоэкструзия на котлах.

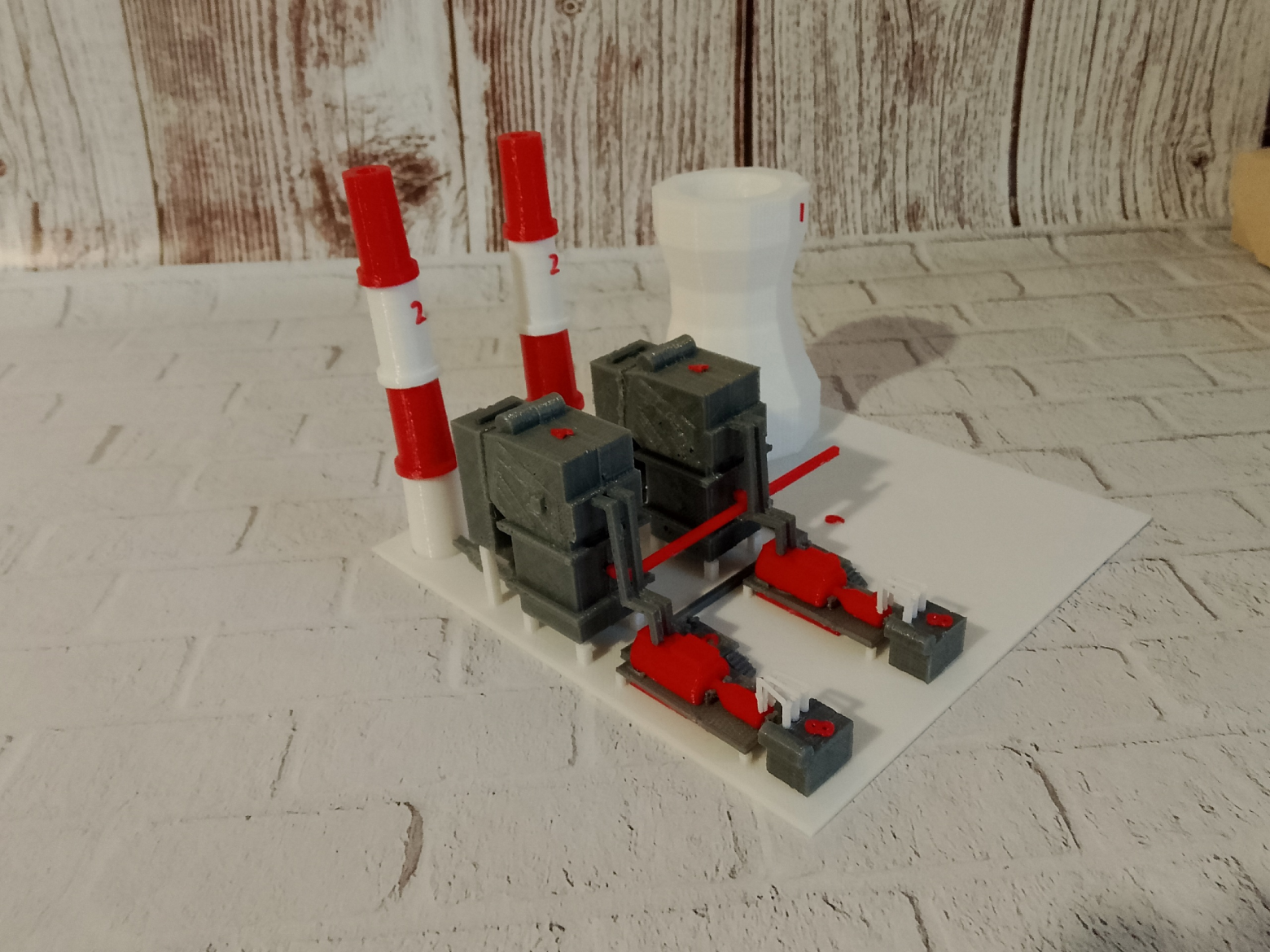

В целом, мает получился таким, каким и задумывался - компактным и стильным.
Благодарю за просмотр данной статьи! Это еще не все идеи, о которых я хотел бы поговорить, так что надолго не прощаемся! В следующей статье мы коснемся разработки моделей ЛЭП.
Автор: SKiT13
