Запускаем GSM-сеть у себя дома

в 10:37, , рубрики: infosec, open source, osmocom, информационная безопасность, Разработка систем передачи данных, метки:

Запускаем GSM-сеть у себя дома - 1

В данной статье я хотел бы подробно описать, как мне удалось запустить собственную GSM сеть при помощи Osmocom и скромных вложениях в оборудование.

Инструкции на официальном сайте устарели и мне пришлось потратить довольно много времени на их адаптацию. К счастью все проблемы были решены, и, если вы будете строго следовать советам ниже, то и у Вас все получится.

В результате мы запустим экспериментальную 2G сотовую сеть в пределах комнаты с поддержкой СМС и голосовых вызовов, без GPRS. Ее можно будет использовать для изучения работы и взаимодействия устройств и компонентов GSM сети, не вмешиваясь в коммерческие сотовые сети.

Внимание!
Автор не несет никакой ответственности за действия других пользователей, их вмешательство в коммерческие GSM сети и порчу собственного оборудования. Прежде чем что-либо запускать, убедитесь, что Вы понимаете, что делаете.

Железо и Софт

Железо

  • Компьютер с установленной 32-х битной Ubuntu 14.04 (Не виртуалка)
  • 2 телефона на чипсете TI Calypso (Motorola c113, c118, c123, ...)
  • 2 USB-TTL конвертера
  • 2 провода (джек 2.5 мм + джемперы)

Софт

  • Трансиверы на основе OsmocomBB
  • Базовая станция на основе OsmoBTS
  • Контроллер базовых станций на основе OsmoBSC
  • MSC,HLR, СМС-центр на основе OsmoNTIB

Закупаемся

Запускаем GSM-сеть у себя дома - 2
Телефоны на чипсете TI Calypso проще всего будет поискать на сайтах бесплатных объявлений в Вашем городе. Цена варьируется от 300 до 700 рублей в зависимости от состояния и наличия зарядного устройства. Вероятность купить в России телефон, предназначенный для западных GSM диапазонов очень мала, но если Вы решите покупать его за границей, то рекомендую обратить внимание на рабочие GSM диапазоны. Вам нужны телефоны, работающие с 900 Мгц и 1800 Мгц, если Вы проживаете в России.

Список поддерживаемых моделей можете посмотреть тут.

Возможно есть и другие совместимые телефоны, в частности, Motorola c113 и c113a полностью совместимы с OsmocomBB, хоть и не представлены на официальном сайте.

SIM-карты не нужны.

Запускаем GSM-сеть у себя дома - 3

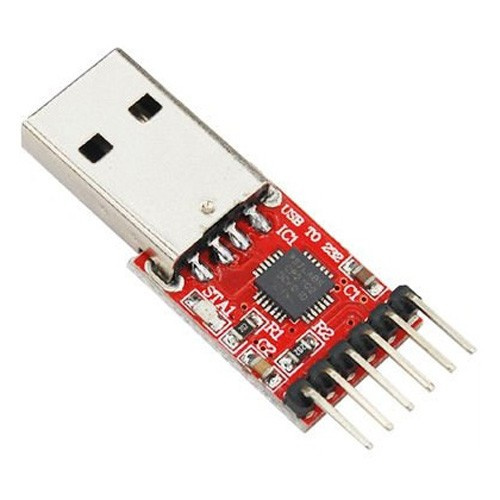

USB-TTL конвертеры могут работать на чипах CP2102, FT232 или PL2303.

Я рекомендую использовать CP2102 так как при помощи специализированной утилиты можно заставить работать этот конвертер на нестандартных скоростях, что требуется для некоторых веток OsmocomBB.

Приобрести его можно от 100 рублей на ebay или aliexpress, либо в 2-3 раза дороже в более-менее крупных магазинах радиоэлектроники. Второй вариант предпочтительнее, если Вы не хотите ждать.

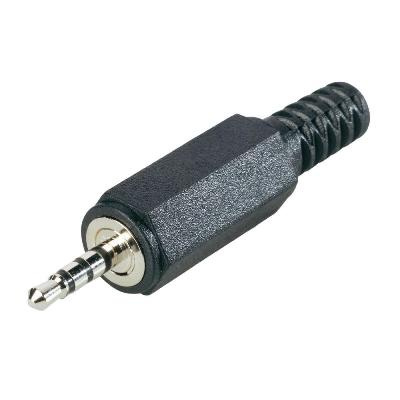

Провод, соединяющий компьютер с телефоном может выглядеть по-разному, но я рекомендую купить 2.5 мм джек в магазине радиодеталей
Запускаем GSM-сеть у себя дома - 4

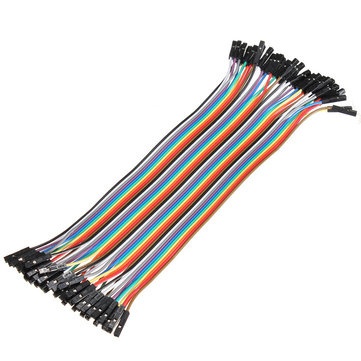

и провода с джемперами, вроде тех, что часто используют для Arduino или Raspberry Pi.
Запускаем GSM-сеть у себя дома - 5

При отсутствии вторых, можно придумать что-то свое. Ваша задача соединить выводы Tx, Rx, GND конвертера с контактами джека следующим образом:

TxD подключить к наконечнику джека
RxD подключить к среднему контакту джека
GND подключить к нижнему контакту джека.

Можно взять связку из 3-х проводов, откусить джемперы с одного конца и припаять оставшиеся провода с джемперами на одном конце к выводам джека.

Обратите внимание, что для запуска сети с поддержкой голосовых вызовов вам потребуется 2 телефона, 2 конвертера и 2 готовых провода.

Неочевидная проблема

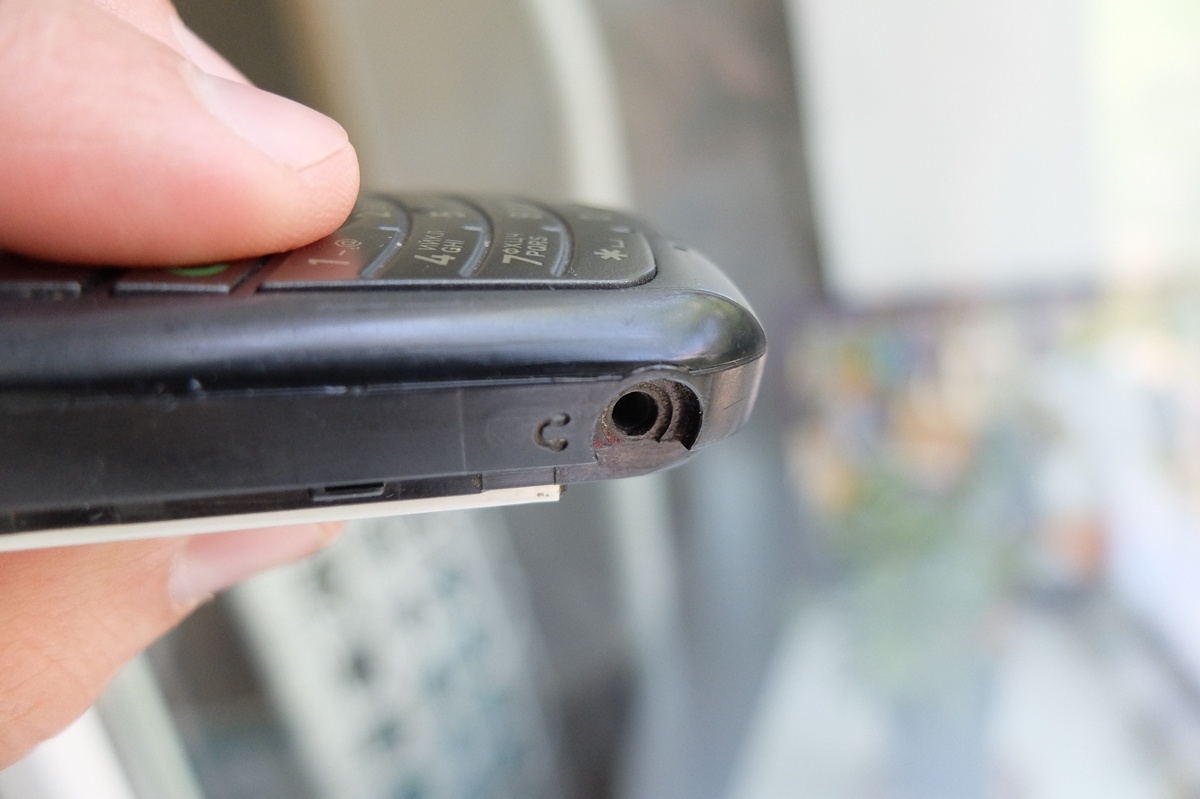

После покупки джека убедитесь, что он может быть вставлен в гнездо гарнитуры до конца. В противном случае вы можете получить ошибки из-за ненадежного соединения с телефоном или вовсе его не иметь.

Джеки, которые чаще всего продаются в магазинах радиодеталей не вставляются в гнездо до конца, т.к. им мешает корпус (свой/телефона).

Запускаем GSM-сеть у себя дома - 6

Запускаем GSM-сеть у себя дома - 7

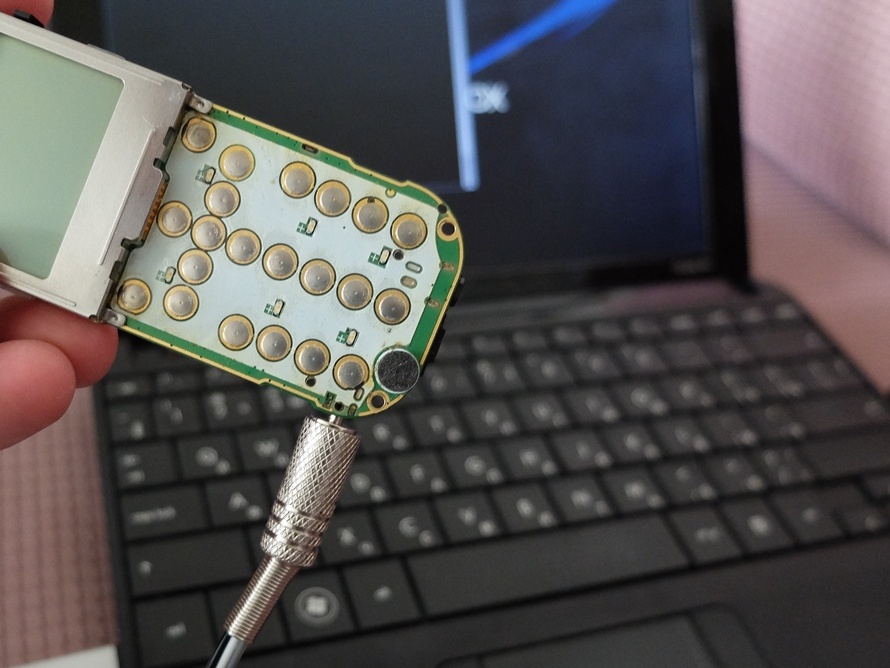

Чтобы убедиться, что джек входит до конца, можно достать телефон из корпуса и попробовать вставить джек.

Запускаем GSM-сеть у себя дома - 8

Если Вы поздно поняли, что корпус мешает джеку, то придется вооружиться пассатижами и напильником, включить смекалку и изменить корпус джека или телефона так, чтобы контакт был надежным.

Вы можете проверить надежность соединения при помощи PuTTY. Узнать номер COM порта можно заглянув в Диспетчер устройств.

Запускаем GSM-сеть у себя дома - 9

Подключаем телефон к компьютеру через USB-TTL конвертер и собранный провод, коротко нажимаем на кнопку включения и в окне PuTTY должно появиться сообщение @ftmtoolerror среди прочих символов.

То же самое можно сделать под Linux при помощи minicom.

Установка

Как и сказано в начале, я рекомендую использовать Ubuntu 14.04, именно 32-битную ее версию. Возможно у Вас получится все установить и на 64-битную Ubuntu 16.04, но тогда Вам придется самостоятельно решать все проблемы с зависимостями при установке и совместимостью с ветками проектов Osmocom.

Также, Вы можете попытаться использовать виртуальную машину, но мне так и не удалось получить устойчивую связь на гостевой ОС. Возможно, проблемы возникают на уровне виртуализации USB порта.

Вы можете использовать виртуальную машину для работы с osmocombb и его отдельными приложениями, но если дело касается запуска GSM сети, я советую не использовать виртуализацию.

Установим базовые пакеты, которые нам потребуются для сборки Osmocom.

apt-get install build-essential libtool libtalloc-dev shtool autoconf automake git-core pkg-config make gcc libpcsclite-dev

Устанавливаем библиотеку libosmocore

git clone git://git.osmocom.org/libosmocore.git
cd libosmocore/
autoreconf -i
./configure
make
make install
ldconfig -i

Устанавливаем toolchain

Для сборки программ для телефона нам потребуется кросс-компилятор toolchain. На официальном сайте сейчас представлена более новая версия, но с ней не будут работать старые ветки osmocombb, которые писались под старый компилятор.

Конечно, можно слегка поправить код и исправить ошибки, возникающие при компиляции новым toolchain, но я оставляю это за рамками данной статьи и рекомендую воспользоваться следующим скриптом для установки кросс-компилятора.

git clone https://github.com/axilirator/gnu-arm-installer.git
cd gnu-arm-installer
apt-get install libgmp3-dev libmpfr-dev libx11-6 libx11-dev flex bison libncurses5 libncurses5-dbg libncurses5-dev libncursesw5 libncursesw5-dbg libncursesw5-dev zlibc zlib1g-dev libmpfr4 libmpc-dev texinfo
./download.sh
./build.sh

Процесс может занимать продолжительное время, вплоть до нескольких часов. Будьте терпеливы и убедитесь что на файловой системе свободно как минимум 3 Гб.

После завершения компиляции добавьте путь к исполняемым файлам в PATH, в моем случае /root/osmocom/gnu-arm-installer/install/bin

vi /etc/bash.bashrc
add in the end
export PATH=$PATH:/root/osmocom/gnu-arm-installer/install/bin

Собираем osmocombb

Master-ветка нам участвует в запуске GSM сети, но она будет полезна, если Вы захотите поработать с другими приложениями, такими как RSSI или cell_log (см. дальше по тексту).

Если Вы хотите иметь возможность что-либо отправлять в сеть, нужно раскомментировать в src/target/firmware/Makefile строку:

CFLAGS += -DCONFIG_TX_ENABLE

Собираем

git clone git://git.osmocom.org/osmocom-bb.git osmocombb
cd osmocombb/src
make

Устанавливаем пакет FFT

wget http://www.fftw.org/fftw-3.3.6-pl2.tar.gz
tar -xvzf fftw-3.3.6-pl2.tar.gz
cd fftw-3.3.6-pl2
./configure --enable-threads --enable-float
make
make install
ldconfig

Устанавливаем библиотеку libosmo-dsp

git clone git://git.osmocom.org/libosmo-dsp.git
cd libosmo-dsp/
autoreconf -i
./configure
make
make install
ldconfig

Собираем ветку osmocombb для OsmoBTS

git clone git://git.osmocom.org/osmocom-bb.git trx
cd trx/
git checkout jolly/testing
cd src/

Нужно раскомментировать в target/firmware/Makefile строку

CFLAGS += -DCONFIG_TX_ENABLE

Компилируем:

make HOST_layer23_CONFARGS=--enable-transceiver

Устанавливаем libdbi для sqlite

apt-get install sqlite3 libsqlite3-dev libsctp-dev

Скачиваем: sourceforge.net/projects/libdbi/files/libdbi/libdbi-0.8.3

tar -xvzf libdbi-0.8.3.tar.gz
cd libdbi-0.8.3
autogen.sh
./configure --disable-docs
make
make install
ldconfig
cd ..

Скачиваем: sourceforge.net/projects/libdbi-drivers/files/libdbi-drivers/libdbi-drivers-0.8.3

tar -xvzf libdbi-drivers-0.8.3.tar.gz
cd libdbi-drivers-0.8.3

В драйвере есть опечатка, которая приведет к ошибкам во время подключения к HLR. Исправляем перед компиляцией.

vi drivers/sqlite3/dbd_sqlite3.c

Меняем _dbi_internal_error_handler на _dbd_internal_error_handler.

Собираем:

./autogen.sh
./configure --disable-docs --with-sqlite3 --with-sqlite3-dir=/usr/bin --with-dbi-incdir=/usr/local/include
make
make install
ldconfig

Устанавливаем ORTP

wget http://download.savannah.gnu.org/releases/linphone/ortp/sources/ortp-0.22.0.tar.gz
tar -xvf ortp-0.22.0.tar.gz
cd ortp-0.22.0/
./autogen.sh
./configure
make
make install
ldconfig

Устанавливаем библиотеку libosmo-abis

git clone git://git.osmocom.org/libosmo-abis.git
cd libosmo-abis
autoreconf -i
./configure
make
make install
ldconfig

Устанавливаем библиотеку libosmo-netif

git clone git://git.osmocom.org/libosmo-netif.git
cd libosmo-netif
autoreconf -i
./configure
make
make install
ldconfig

Устанавливаем OpenBSC

apt-get install libssl0.9.8 libssl-dev
ldconfig
git clone git://git.osmocom.org/openbsc.git
cd openbsc/openbsc/
autoreconf -i
./configure
make
make install

Устанавливаем OsmoBTS

git clone git://git.osmocom.org/osmo-bts.git
cd osmo-bts
autoreconf -i
./configure --enable-trx
make
make install

Конфигурация

Я работаю с Osmocom из под root, поэтому мои файлы конфигурации находятся в /root/.osmocom

mkdir /root/.osmocom;cd /root/.osmocom
touch ~/.osmocom/osmo-bts.cfg
touch ~/.osmocom/open-bsc.cfg

Далее есть два варианта:

  • Скачать мануалы по OsmoNTIB и настроить все самостоятельно
  • Вместо пустых файлов использовать мои, модифицировав под свои нужды.

Мои конфигурационные файлы osmo-bts.cfg и open-bsc.cfg находятся в конце статьи.

Я намеренно убрал из файлов настройку (band) для GSM диапазона и ARFCN.

ARFCN — радио канал на котором будет работать ваша базовая станция.
Подходящий ARFCN можно найти при помощи программы RSSI, пакета osmocombb, либо при помощи инструмента cell_log.

Помните, что сигнал от Вашей базовой станции не должен мешать сигналам коммерческих GSM сетей. В зависимости от того, какой канал Вы будете использовать, выбираете band.

Чтобы гарантированно ограничить сигнал от своей базовой станции, Вы можете соорудить Клетку Фарадея.

Без внесения ARFCN и band в мои конфигурационные файлы, OsmoNTIB не запустится.

Запуск

Подключаем оба телефона к компьютеру и проверяем их доступность.

ls -l /dev/ttyUSB*

Вы должны увидеть ttyUSB0 и ttyUSB1.

Далее каждую команду нужно выполнять в отдельном терминале.

В синтаксисе osmocon у Вас могут быть отличия. Например в вашем случае может быть compal_e86 или e87 и не c123xor, а что-то другое.

Инициализируем первый трансивер

cd /root/osmocom/trx/src
host/osmocon/osmocon -m c123xor -p /dev/ttyUSB0 -s /tmp/osmocom_l2 -c target/firmware/board/compal_e88/trx.highram.bin -r 99

Коротко нажимаем на кнопку включения телефона, который был подключен первым. После окончания загрузки на экране телефона Вы увидите надпись TRX.

Инициализируем второй трансивер

cd /root/osmocom/trx/src
host/osmocon/osmocon -m c123xor -p /dev/ttyUSB1 -s /tmp/osmocom_l2.2 -c target/firmware/board/compal_e88/trx.highram.bin -r 99

Коротко нажимаем на кнопку включения телефона, который был подключен вторым. После окончания загрузки на экране телефона Вы увидите надпись TRX.

Настраиваем трансиверы на следование таймеру коммерческой BTS

Вместо ARFCN вы должны указать номер канала, на котором работает коммерческая базовая станция с хорошим сигналом. Опять же, может быть найдена при помощи RSSI или cell_log.

cd /root/osmocom/trx/src/host/layer23/src/transceiver/
./transceiver -a ARFCN -2 -r 99

Запускаем MSC, HLR и СМС-центр

cd /root/.osmocom
osmo-nitb -c ~/.osmocom/open-bsc.cfg -l ~/.osmocom/hlr.sqlite3 -P -C --debug=DRLL:DCC:DMM:DRR:DRSL:DNM

Запускаем базовую станцию

cd /root/.osmocom
osmo-bts-trx --debug DRSL:DOML:DLAPDM -r 99

Все компоненты GSM сети теперь должны быть в рабочем состоянии и Вы готовы стать первым абонентом!

Тестирование

Теперь Вы можете подключиться к сети с любого сотового телефона, выбрав ее в ручном режиме. Сеть отобразится как 00101 или TestNet. Сеть может находиться не с первого раза.

Если во время подключения что-то пошло не так, включите авиа режим, выключите и попробуйте еще раз подключиться к сети.

После подключения узнать свой номер можно при помощи USSD кода *#100#.

Подключиться к консоли OsmoNTIB можно так

telnet localhost 4242

Подключиться к консоли OsmoBTS можно так


telnet localhost 4241

На этом все. В следующей статье я расскажу, как можно исследовать трафик мобильных устройств при помощи сниффера wireshark.

Успехов!

Конфигурационные файлы

osmo-bts.cfg

!
! OsmoBTS (0.4.0.433-8913) configuration saved from vty
!!!
!
log stderr
logging filter all 1
logging color 1
logging print category 0
logging timestamp 0
logging level all everything
logging level rsl info
logging level oml info
logging level rll notice
logging level rr notice
logging level meas notice
logging level pag info
logging level l1c info
logging level l1p info
logging level dsp debug
logging level pcu notice
logging level ho notice
logging level trx notice
logging level loop notice
logging level abis notice
logging level rtp notice
logging level sum notice
logging level lglobal notice
logging level llapd notice
logging level linp notice
logging level lmux notice
logging level lmi notice
logging level lmib notice
logging level lsms notice
logging level lctrl notice
logging level lgtp notice
logging level lstats notice
logging level lgsup notice
logging level loap notice
logging level lss7 notice
logging level lsccp notice
logging level lsua notice
logging level lm3ua notice
log file OsmoBTS.log
logging filter all 0
logging color 1
logging print category 0
logging timestamp 1
logging level all everything
logging level rsl info
logging level oml info
logging level rll notice
logging level rr notice
logging level meas notice
logging level pag info
logging level l1c info
logging level l1p info
logging level dsp debug
logging level pcu notice
logging level ho notice
logging level trx notice
logging level loop notice
logging level abis notice
logging level rtp notice
logging level sum notice
logging level lglobal notice
logging level llapd notice
logging level linp notice
logging level lmux notice
logging level lmi notice
logging level lmib notice
logging level lsms notice
logging level lctrl notice
logging level lgtp notice
logging level lstats notice
logging level lgsup notice
logging level loap notice
logging level lss7 notice
logging level lsccp notice
logging level lsua notice
logging level lm3ua notice
!
line vty
no login
!
e1_input
e1_line 0 driver ipa
e1_line 0 port 0
no e1_line 0 keepalive
phy 0
osmotrx ip 127.0.0.1
osmotrx fn-advance 30
osmotrx rts-advance 5
instance 0
bts 0
band [ЗАДАТЬ GSM900 ИЛИ DCS1800]
ipa unit-id 1801 0
oml remote-ip 127.0.0.1
rtp jitter-buffer 0
paging queue-size 200
paging lifetime 0
uplink-power-target -75
min-qual-rach 50
min-qual-norm -5
ms-power-loop -65
timing-advance-loop
setbsic
trx 0
power-ramp max-initial 0 mdBm
power-ramp step-size 2000 mdB
power-ramp step-interval 1
ms-power-control dsp
phy 0 instance 0

open-bsc.cfg

!
! OpenBSC (0.15.0.763-5121) configuration saved from vty
!!!
!
log stderr
logging filter all 1
logging color 1
logging print category 0
logging timestamp 0
logging level all everything
logging level rll everything
logging level cc everything
logging level mm everything
logging level rr everything
logging level rsl everything
logging level nm everything
logging level mncc notice
logging level pag notice
logging level meas notice
logging level sccp notice
logging level msc notice
logging level mgcp notice
logging level ho notice
logging level db notice
logging level ref notice
logging level gprs debug
logging level ns info
logging level bssgp debug
logging level llc debug
logging level sndcp debug
logging level nat notice
logging level ctrl notice
logging level smpp debug
logging level filter debug
logging level ranap debug
logging level sua debug
logging level lglobal notice
logging level llapd notice
logging level linp notice
logging level lmux notice
logging level lmi notice
logging level lmib notice
logging level lsms notice
logging level lctrl notice
logging level lgtp notice
logging level lstats notice
logging level lgsup notice
logging level loap notice
logging level lss7 notice
logging level lsccp notice
logging level lsua notice
logging level lm3ua notice
log file OsmoBSC.log
logging filter all 0
logging color 1
logging print category 0
logging timestamp 1
logging level all info
logging level rll notice
logging level cc notice
logging level mm notice
logging level rr notice
logging level rsl notice
logging level nm info
logging level mncc notice
logging level pag notice
logging level meas notice
logging level sccp notice
logging level msc notice
logging level mgcp notice
logging level ho notice
logging level db notice
logging level ref notice
logging level gprs debug
logging level ns info
logging level bssgp debug
logging level llc debug
logging level sndcp debug
logging level nat notice
logging level ctrl notice
logging level smpp debug
logging level filter debug
logging level ranap debug
logging level sua debug
logging level lglobal notice
logging level llapd notice
logging level linp notice
logging level lmux notice
logging level lmi notice
logging level lmib notice
logging level lsms notice
logging level lctrl notice
logging level lgtp notice
logging level lstats notice
logging level lgsup notice
logging level loap notice
logging level lss7 notice
logging level lsccp notice
logging level lsua notice
logging level lm3ua notice
!
stats interval 5
!
line vty
no login
!
e1_input
e1_line 0 driver ipa
e1_line 0 port 0
no e1_line 0 keepalive
network
network country code 1
mobile network code 1
short name TestNet
long name TestNet
auth policy accept-all
authorized-regexp .*
location updating reject cause 13
encryption a5 0
neci 1
paging any use tch 0
rrlp mode none
mm info 1
handover 0
handover window rxlev averaging 10
handover window rxqual averaging 1
handover window rxlev neighbor averaging 10
handover power budget interval 6
handover power budget hysteresis 3
handover maximum distance 9999
timer t3101 10
timer t3103 0
timer t3105 40
timer t3107 0
timer t3109 0
timer t3111 0
timer t3113 60
timer t3115 0
timer t3117 0
timer t3119 0
timer t3122 10
timer t3141 0
dyn_ts_allow_tch_f 0
subscriber-keep-in-ram 0
bts 0
type sysmobts
description calypso
band DCS1800
cell_identity 0
location_area_code 1
base_station_id_code 63
ms max power 30
cell reselection hysteresis 4
rxlev access min 0
periodic location update 30
radio-link-timeout 32
channel allocator ascending
rach tx integer 9
rach max transmission 7
channel-descrption attach 1
channel-descrption bs-pa-mfrms 5
channel-descrption bs-ag-blks-res 1
early-classmark-sending forbidden
ip.access unit_id 1801 0
oml ip.access stream_id 255 line 0
neighbor-list mode automatic
codec-support fr amr
amr tch-h modes 0
amr tch-h start-mode 1
gprs mode none
no force-combined-si
trx 0
rf_locked 0
arfcn [ЗАДАТЬ]
nominal power 23
max_power_red 0
rsl e1 tei 0
timeslot 0
phys_chan_config CCCH+SDCCH4
hopping enabled 0
timeslot 1
phys_chan_config TCH/H
hopping enabled 0
timeslot 2
phys_chan_config TCH/H
hopping enabled 0
timeslot 3
phys_chan_config TCH/H
hopping enabled 0
timeslot 4
phys_chan_config TCH/H
hopping enabled 0
timeslot 5
phys_chan_config TCH/H
hopping enabled 0
timeslot 6
phys_chan_config TCH/H
hopping enabled 0
timeslot 7
phys_chan_config TCH/H
hopping enabled 0
mncc-int
default-codec tch-f amr
default-codec tch-h amr
nitb
subscriber-create-on-demand
assign-tmsi

UPD: пишут много вопросов — практические примеры создания базовой станции и анализ мобильного трафика я расскажу и покажу (на стенде) на Pentestit Security Conference в своем докладе: «Имплементация стека протоколов GSM».

Автор: antgorka

Источник


https://ajax.googleapis.com/ajax/libs/jquery/3.4.1/jquery.min.js
