PyOpenGL для начинающих и немного новогоднего настроения

в 20:04, , рубрики: OpenGL, python, python3, Новый Год, Работа с анимацией и 3D-графикой


Благодаря своей гибкости и простоте, язык Python позволяет легко и быстро писать целый ряд приложений и утилит. Мною данный язык, в основном, используется для написания небольших скриптов, облегчающих выполнение различных задач, связанных с системным администрированием. Как оказалось, Python можно использовать и для не совсем «традиционных» задач, например, для вывода 3D графики. Об этом и будет мой небольшой предновогодний пост.

В этой статье я постараюсь показать, насколько просто работать с OpenGL в Python. Рисовать на экране мы будем новогоднюю 3D елку. Елка будет довольно схематичная, поэтому, если вы ожидали от поста роскошную графику с шейдерами, можете дальше не читать, вам будет не интересно.

Для работы с «непитоновскими» библиотеками (например, OpenGL) необходимы модули, обеспечивающие возможность вызова функций библиотеки непосредственно из программы на языке Python. Библиотека PyOpenGL — модуль, позволяющий в программах на языке Python легко работать с функциями OpenGL, GLU и GLUT, а также с рядом расширений OpenGL.

Итак, для работы нам понадобятся:

  • Интерпретатор языка Python (ссылка).
  • Среда разработки PyCharm (ссылка) (или любая другая на ваш вкус, подойдет даже блокнот).
  • Библиотека PyOpenGL (ссылка).

В среде разработке создадим и сохраним новый файл с кодом Python (имеет расширение .py).

Для работы с 3D графикой (в частности, OpenGL) необходимо импортировать несколько модулей:

from OpenGL.GL import *
from OpenGL.GLU import *
from OpenGL.GLUT import *

Мы будем, насколько возможно, пользоваться функциями из модуля glut, чтобы не писать «лишний» код и не изобретать очередные велосипеды.
Инициализируем режим отображения с использованием двойной буферизации и цветов в формате RGB (двойная буферизация позволяет избежать мерцания во время перерисовки экрана):

glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB)

Зададим начальный размер окна (ширина, высота):

glutInitWindowSize(300, 300)

Укажем начальное положение окна относительно левого верхнего угла экрана:

glutInitWindowPosition(50, 50)

Выполним инициализацию OpenGl:

glutInit(sys.argv)

Создадим окно с заголовком «Happy New Year!»:

glutCreateWindow(b"Happy New Year!")

Запустим основной цикл программы:

glutMainLoop()

Если запустить программу на выполнение, то мы увидим пустое окно с заголовком «Happy New Year!». Это замечательно, но не хватает главного — елки! Поэтому не будем останавливаться на достигнутом и пойдем дальше.

Перед тем как начать рисовать елку, необходимо провести ряд подготовительных мероприятий или, другими словами, выполнить инициализацию. Для этого создадим отдельную процедуру и не забудем вызвать её до запуска основного цикла программы. В нашей программе процедура инициализации выглядит следующим образом:

# Процедура инициализации
def init():
    global xrot         # Величина вращения по оси x
    global yrot         # Величина вращения по оси y
    global ambient      # Рассеянное освещение
    global greencolor   # Цвет елочных иголок
    global treecolor    # Цвет елочного ствола
    global lightpos     # Положение источника освещения

    xrot = 0.0                          # Величина вращения по оси x = 0
    yrot = 0.0                          # Величина вращения по оси y = 0
    ambient = (1.0, 1.0, 1.0, 1)        # Первые три числа - цвет в формате RGB, а последнее - яркость
    greencolor = (0.2, 0.8, 0.0, 0.8)   # Зеленый цвет для иголок
    treecolor = (0.9, 0.6, 0.3, 0.8)    # Коричневый цвет для ствола
    lightpos = (1.0, 1.0, 1.0)          # Положение источника освещения по осям xyz

    glClearColor(0.5, 0.5, 0.5, 1.0)                # Серый цвет для первоначальной закраски
    gluOrtho2D(-1.0, 1.0, -1.0, 1.0)                # Определяем границы рисования по горизонтали и вертикали
    glRotatef(-90, 1.0, 0.0, 0.0)                   # Сместимся по оси Х на 90 градусов
    glLightModelfv(GL_LIGHT_MODEL_AMBIENT, ambient) # Определяем текущую модель освещения
    glEnable(GL_LIGHTING)                           # Включаем освещение
    glEnable(GL_LIGHT0)                             # Включаем один источник света
    glLightfv(GL_LIGHT0, GL_POSITION, lightpos)     # Определяем положение источника света

Переменные xrot и yrot определяют угол вращения по осям x и y (это понадобится нам в дальнейшем для того, чтобы иметь возможность осмотреть елку со всех сторон). Массив ambient определяет параметры рассеянного освещения: цвет и яркость. Далее задаются две переменные (greencolor, treecolor), определяющие зеленый цвет для иголок и коричневый цвет для ствола.

Функцией glClearColor, определяется цвет, которым будет закрашиваться экран перед каждым новым циклом перерисовки. Функцией gluOrtho2D определяем границы рисования по горизонтали и вертикали. С использованием функции glRotatef смещаемся по оси X на 90 градусов, так нам будет лучше видно елку. Функцией glLightModelfv устанавливаем рассеянную модель освещения. Включаем освещение командой glEnable(GL_LIGHTING). Просто включить освещение недостаточно, нужно добавить хотя бы один источник освещения. Делаем это функцией glEnable(GL_LIGHT0). И, напоследок, отодвинем подальше только что созданный источник света:

glLightfv(GL_LIGHT0, GL_POSITION, lightpos)

На этом инициализацию OpenGL можно считать завершенной. Осталось только одно подготовительное мероприятие: нам нужно создать процедуру, обрабатывающую нажатия клавиш, и сообщить glut о необходимости её использовать (для этого перед запуском основного цикла программы выполним функцию glutSpecialFunc(specialkeys). Сама процедура specialkeys выглядит следующим образом:

# Процедура обработки специальных клавиш
def specialkeys(key, x, y):
    global xrot
    global yrot
    # Обработчики для клавиш со стрелками
    if key == GLUT_KEY_UP:      # Клавиша вверх
        xrot -= 2.0             # Уменьшаем угол вращения по оси X
    if key == GLUT_KEY_DOWN:    # Клавиша вниз
        xrot += 2.0             # Увеличиваем угол вращения по оси X
    if key == GLUT_KEY_LEFT:    # Клавиша влево
        yrot -= 2.0             # Уменьшаем угол вращения по оси Y
    if key == GLUT_KEY_RIGHT:   # Клавиша вправо
        yrot += 2.0             # Увеличиваем угол вращения по оси Y

    glutPostRedisplay()         # Вызываем процедуру перерисовки

В коде specialkeys в зависимости от того, какая стрелка на клавиатуре была нажата, мы либо уменьшаем, либо увеличиваем значения переменных xrot или yrot, а затем функцией glutPostRedisplay вызываем перерисовку экрана.

Все, теперь можно приступать к главному — рисованию елки! Как и в случае с функцией specialkeys сообщим glut о том, какую процедуру использовать для перерисовки экрана: glutDisplayFunc(draw). Сама процедура draw выглядит следующим образом:

# Процедура перерисовки
def draw():
    global xrot
    global yrot
    global lightpos
    global greencolor
    global treecolor

    glClear(GL_COLOR_BUFFER_BIT)                                # Очищаем экран и заливаем серым цветом
    glPushMatrix()                                              # Сохраняем текущее положение "камеры"
    glRotatef(xrot, 1.0, 0.0, 0.0)                              # Вращаем по оси X на величину xrot
    glRotatef(yrot, 0.0, 1.0, 0.0)                              # Вращаем по оси Y на величину yrot
    glLightfv(GL_LIGHT0, GL_POSITION, lightpos)                 # Источник света вращаем вместе с елкой

    # Рисуем ствол елки
    # Устанавливаем материал: рисовать с 2 сторон, рассеянное освещение, коричневый цвет
    glMaterialfv(GL_FRONT_AND_BACK, GL_DIFFUSE, treecolor)
    glTranslatef(0.0, 0.0, -0.7)                                # Сдвинемся по оси Z на -0.7
    # Рисуем цилиндр с радиусом 0.1, высотой 0.2
    # Последние два числа определяют количество полигонов
    glutSolidCylinder(0.1, 0.2, 20, 20)
    # Рисуем ветки елки
    # Устанавливаем материал: рисовать с 2 сторон, рассеянное освещение, зеленый цвет
    glMaterialfv(GL_FRONT_AND_BACK, GL_DIFFUSE, greencolor)
    glTranslatef(0.0, 0.0, 0.2)                                 # Сдвинемся по оси Z на 0.2
    # Рисуем нижние ветки (конус) с радиусом 0.5, высотой 0.5
    # Последние два числа определяют количество полигонов
    glutSolidCone(0.5, 0.5, 20, 20)
    glTranslatef(0.0, 0.0, 0.3)                                 # Сдвинемся по оси Z на -0.3
    glutSolidCone(0.4, 0.4, 20, 20)                             # Конус с радиусом 0.4, высотой 0.4
    glTranslatef(0.0, 0.0, 0.3)                                 # Сдвинемся по оси Z на -0.3
    glutSolidCone(0.3, 0.3, 20, 20)                             # Конус с радиусом 0.3, высотой 0.3

    glPopMatrix()                                               # Возвращаем сохраненное положение "камеры"
    glutSwapBuffers()                                           # Выводим все нарисованное в памяти на экран

Функция glClear(GL_COLOR_BUFFER_BIT) используется для заливки экрана серым цветом. Пара функций glPushMatrix() и glPopMatrix() позволяет нам вращать только елку. Функция glLightfv(GL_LIGHT0, GL_POSITION, lightpos) «вращает» источник освещения вместе с елкой, благодаря этому, она остается «статично» освещенной. Функция glMaterialfv(GL_FRONT_AND_BACK, GL_DIFFUSE, color) устанавливает двусторонний режим рисования, рассеянное освещение и задает цвет, которым рисуется объект. Иголки мы рисуем с использованием функции glutSolidCone(0.5, 0.5, 20, 20), а ствол елки с использованием функции glutSolidCylinder(0.1, 0.2, 20, 20). Первые два параметра этих функции определяют радиус и высоту, а последние два — количество элементов, из которых состоят фигуры (полигонов). После того, как все части елки нарисованы в памяти видеокарты, вызовом функции glutSwapBuffers() выводим их на экран.

Весь код программы:

# Импортируем все необходимые библиотеки:
from OpenGL.GL import *
from OpenGL.GLU import *
from OpenGL.GLUT import *
import sys

# Объявляем все глобальные переменные
global xrot         # Величина вращения по оси x
global yrot         # Величина вращения по оси y
global ambient      # рассеянное освещение
global greencolor   # Цвет елочных иголок
global treecolor    # Цвет елочного стебля
global lightpos     # Положение источника освещения


# Процедура инициализации
def init():
    global xrot         # Величина вращения по оси x
    global yrot         # Величина вращения по оси y
    global ambient      # Рассеянное освещение
    global greencolor   # Цвет елочных иголок
    global treecolor    # Цвет елочного ствола
    global lightpos     # Положение источника освещения

    xrot = 0.0                          # Величина вращения по оси x = 0
    yrot = 0.0                          # Величина вращения по оси y = 0
    ambient = (1.0, 1.0, 1.0, 1)        # Первые три числа цвет в формате RGB, а последнее - яркость
    greencolor = (0.2, 0.8, 0.0, 0.8)   # Зеленый цвет для иголок
    treecolor = (0.9, 0.6, 0.3, 0.8)    # Коричневый цвет для ствола
    lightpos = (1.0, 1.0, 1.0)          # Положение источника освещения по осям xyz

    glClearColor(0.5, 0.5, 0.5, 1.0)                # Серый цвет для первоначальной закраски
    gluOrtho2D(-1.0, 1.0, -1.0, 1.0)                # Определяем границы рисования по горизонтали и вертикали
    glRotatef(-90, 1.0, 0.0, 0.0)                   # Сместимся по оси Х на 90 градусов
    glLightModelfv(GL_LIGHT_MODEL_AMBIENT, ambient) # Определяем текущую модель освещения
    glEnable(GL_LIGHTING)                           # Включаем освещение
    glEnable(GL_LIGHT0)                             # Включаем один источник света
    glLightfv(GL_LIGHT0, GL_POSITION, lightpos)     # Определяем положение источника света


# Процедура обработки специальных клавиш
def specialkeys(key, x, y):
    global xrot
    global yrot
    # Обработчики для клавиш со стрелками
    if key == GLUT_KEY_UP:      # Клавиша вверх
        xrot -= 2.0             # Уменьшаем угол вращения по оси Х
    if key == GLUT_KEY_DOWN:    # Клавиша вниз
        xrot += 2.0             # Увеличиваем угол вращения по оси Х
    if key == GLUT_KEY_LEFT:    # Клавиша влево
        yrot -= 2.0             # Уменьшаем угол вращения по оси Y
    if key == GLUT_KEY_RIGHT:   # Клавиша вправо
        yrot += 2.0             # Увеличиваем угол вращения по оси Y

    glutPostRedisplay()         # Вызываем процедуру перерисовки


# Процедура перерисовки
def draw():
    global xrot
    global yrot
    global lightpos
    global greencolor
    global treecolor

    glClear(GL_COLOR_BUFFER_BIT)                                # Очищаем экран и заливаем серым цветом
    glPushMatrix()                                              # Сохраняем текущее положение "камеры"
    glRotatef(xrot, 1.0, 0.0, 0.0)                              # Вращаем по оси X на величину xrot
    glRotatef(yrot, 0.0, 1.0, 0.0)                              # Вращаем по оси Y на величину yrot
    glLightfv(GL_LIGHT0, GL_POSITION, lightpos)                 # Источник света вращаем вместе с елкой

    # Рисуем ствол елки
    # Устанавливаем материал: рисовать с 2 сторон, рассеянное освещение, коричневый цвет
    glMaterialfv(GL_FRONT_AND_BACK, GL_DIFFUSE, treecolor)
    glTranslatef(0.0, 0.0, -0.7)                                # Сдвинемся по оси Z на -0.7
    # Рисуем цилиндр с радиусом 0.1, высотой 0.2
    # Последние два числа определяют количество полигонов
    glutSolidCylinder(0.1, 0.2, 20, 20)
    # Рисуем ветки елки
    # Устанавливаем материал: рисовать с 2 сторон, рассеянное освещение, зеленый цвет
    glMaterialfv(GL_FRONT_AND_BACK, GL_DIFFUSE, greencolor)
    glTranslatef(0.0, 0.0, 0.2)                                 # Сдвинемся по оси Z на 0.2
    # Рисуем нижние ветки (конус) с радиусом 0.5, высотой 0.5
    # Последние два числа определяют количество полигонов
    glutSolidCone(0.5, 0.5, 20, 20)
    glTranslatef(0.0, 0.0, 0.3)                                 # Сдвинемся по оси Z на -0.3
    glutSolidCone(0.4, 0.4, 20, 20)                             # Конус с радиусом 0.4, высотой 0.4
    glTranslatef(0.0, 0.0, 0.3)                                 # Сдвинемся по оси Z на -0.3
    glutSolidCone(0.3, 0.3, 20, 20)                             # Конус с радиусом 0.3, высотой 0.3

    glPopMatrix()                                               # Возвращаем сохраненное положение "камеры"
    glutSwapBuffers()                                           # Выводим все нарисованное в памяти на экран


# Здесь начинается выполнение программы
# Использовать двойную буферизацию и цвета в формате RGB (Красный, Зеленый, Синий)
glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB)
# Указываем начальный размер окна (ширина, высота)
glutInitWindowSize(300, 300)
# Указываем начальное положение окна относительно левого верхнего угла экрана
glutInitWindowPosition(50, 50)
# Инициализация OpenGl
glutInit(sys.argv)
# Создаем окно с заголовком "Happy New Year!"
glutCreateWindow(b"Happy New Year!")
# Определяем процедуру, отвечающую за перерисовку
glutDisplayFunc(draw)
# Определяем процедуру, отвечающую за обработку клавиш
glutSpecialFunc(specialkeys)
# Вызываем нашу функцию инициализации
init()
# Запускаем основной цикл
glutMainLoop()

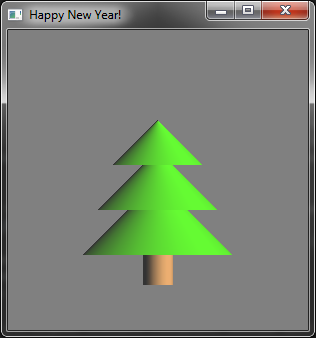

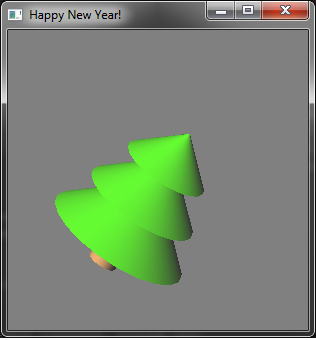

Результат выполнения программы(елка во всей красе):



и немного видео:

Используя рассмотренный в посте функционал вполне можно рисовать не только новогодние елки, но и трехмерные графики, и модели различных систем.

Надеюсь, данная статья окажется для кого-то полезной и подтолкнет к дальнейшему изучению языка Python и спецификации OpenGL.
С наступающим Новым годом, товарищи!!!
