Самодельный ИК приемник для медиаплеера DNS G-120

в 20:31, , рубрики: Песочница, метки: , , ,

Привет всем! Стал счастливым обладателем девайса

DNS G-120

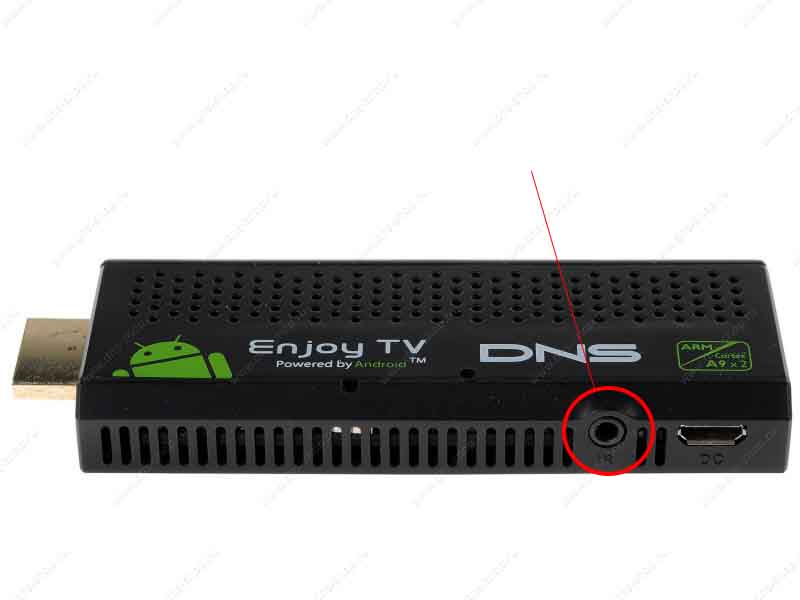

В комплекте идёт интересный пультик — «флай мышь», который работает как по беспроводному каналу, так и по IR (как обычный пульт от телевизора). Причём все манипуляции происходят по беспроводному каналу, а включение/выключение устройства через IR. Немного странно, не находите? Хотя и вполне логично. Не логично то, что самого приёмника на устройстве нет, только выведен разъем на одну из сторон устройства:

IR разъем

Ну что ж, попытаемся решить эту досадную оплошность. Для этого нам понадобится:


1. Медиаплеер
2. Пульт, он же «Fly Mouse»
3. Джек 2.5
4. IR (он же ИК) приемник

Если присмотреться внимательно, можно увидеть, что гнездо IR приемника выполнено под джек 2.5, который использовался в гарнитурах для телефонов Nokia и т.п. По хорошему, нужно брать провод с таким штекером от гарнитуры, аккуратнее будет. Но у меня такого не нашлось, пришлось бежать в магазин радиодеталей.

ИК приёмник был выпаян из сломанного вертолётика (№4 на фото). Но теоретически должен подойти от любого устройства (двд, телевизора и т.п.), хотя могут отличаться по требуемому питанию.

Приёмник выпаян, штекер готов, встает вопрос: как соединять?

Всё достаточно просто. Если внимательно посмотреть на плату, с которой был спаян приемник, то можно узнать, что центральный вывод отвечает за землю.

Припаиваем проверяем, если работает оставляем, нет - меняем местами крайние выводы

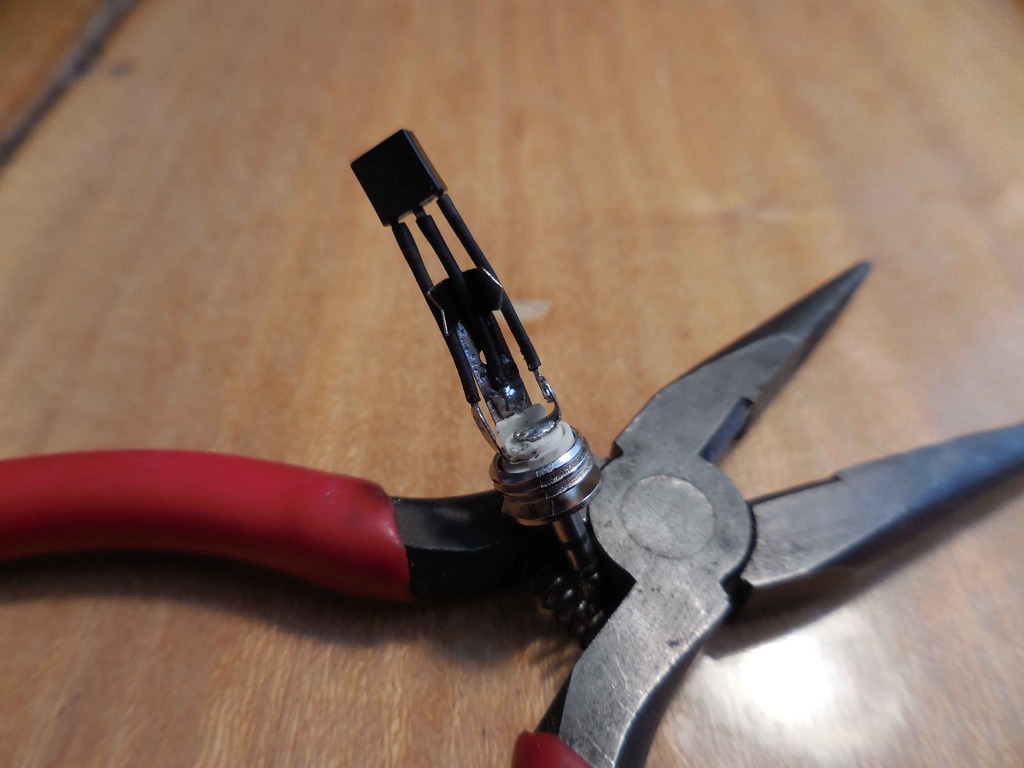

Нехитрыми манипуляциями, описанными выше, приходим к следующему

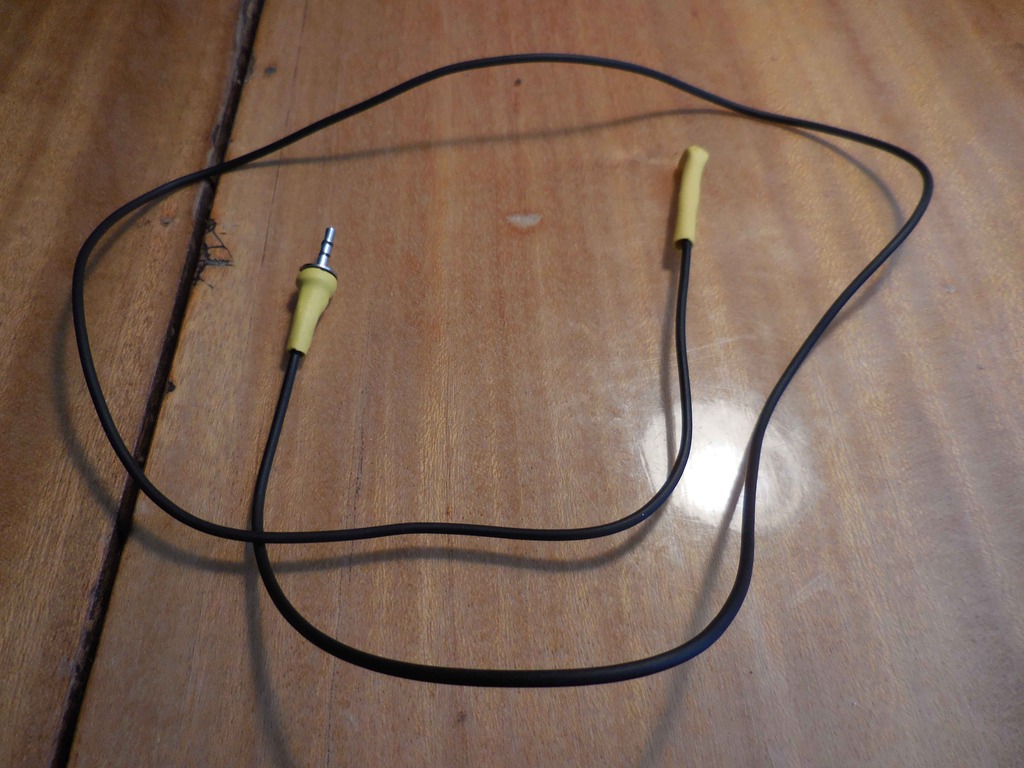

Остается припаять провод по длиннее и одеть в термотрубку

Ну, вот и готов наш ИК приёмник для медиаплеера, который китайцы так заботливо забыли приложить к устройству.

Надеюсь, кому-то будет полезен данный пост. Возможно, схема будет применима и к другим устройствам подобного типа.
